Пошаговое инструкции по изготовление токарного станка по металлу своими руками, более 60 фото, видео

Профессиональные токарные станки по металлу

Если требуется профессиональный инструмент для больших объемов сложных работ, следует разобраться с тем, какие существуют виды токарных станков по металлу.

Принципиальная схема устройства представлена на рисунке.

Разновидности станков

В зависимости от своего назначения и особенностей устройства выделяются несколько видов токарных станков по металлу:

• Универсальные предназначены для выполнения основных работ по металлу:
• сверление;
• фрезерование;
• обточка.

Это наиболее востребованный тип устройств – с их помощью можно обрабатывать детали снаружи и внутри, работать с плоскими, коническими и цилиндрическими поверхностями. Можно проводить сложные работы по нарезанию точной резьбы, обработке торцов деталей и сверлению отверстий практически любых диаметров.

• Трубонарезные устройства предназначены для различных видов обработки труб и их соединений. В основном они используются в добывающей промышленности и геологоразведке.

Токарные станки с числовым программным управлением (ЧПУ) – это отдельный класс современных станков, которые используются практически на всех крупных промышленных объектах. С помощью электронных настроек можно добиться высокой точности нарезки, изготовления деталей любой степени сложности. При этом все процессы полностью автоматизированы, что исключает человеческий фактор.

В зависимости от расположения станины бывают такие виды станков:

1. С наклонной (под углами от 30 до 60 градусов). В этом случае вся стружка ссыпается по желобу в специальную емкость для отходов, благодаря чему процесс производства становится полностью автоматизированным.

С горизонтальной станиной – эти устройства снабжаются обязательным кожухом, который препятствует разбрасыванию отходов во время работы.

Виды работ на токарном станке

В зависимости от особенностей подачи заготовки, а также от конкретного вида металлообработки выделяют следующие виды работы на токарном станке:

• Точение с ручной или автоматической подачей.
• Точение конусов.
• Нарезание резьбы.
• Сверление отверстий.

Точение с ручной или автоподачей

В этом случае важно установить вершину режущей части так, чтобы она была немного ниже оси с заготовкой. Если это сделать невозможно, тогда лучше установить другой инструмент или подшлифовать деталь

Часто при осуществлении подобных работ задняя бабка не нужна – тогда ее можно просто убрать

Многие модели обеспечивают возможность автоподачи заготовки. В этом случае режущая часть должна быть расположена справа от заготовки.

Во время работы лучше всегда держать левую руку свободной, чтобы сразу нажать на аварийное выключение, если заготовка собьется с нужного направления.

Точение конусов

Последовательность действий следующая:

• Деталь закрепляется шпинделем и задней бабкой.
• Если есть возможность. то на станке настраивается скорость работы механизма. Она выбирается в зависимости от мягкости материала, которую заранее можно определить по справочнику. Если такой возможности нет, можно установить экспериментальным путем.
• Далее производится черновая обработка, после чего – чистовая.
• Если необходимо сделать так называемый конус морзе, необходимо сместить центры, чтобы конус располагался под нужным углом, как показано на рисунке.

Особенности технологии точения конуса на универсальном станке показаны на видео.

Нарезание резьбы

На токарных станках можно исполнить внутреннюю или наружную резьбу на заготовке. Резьба наносится как на цилиндрические, так и на конические изделия. Разновидностей профилей существует три:

• под прямым углом;
• под острым углом;
• трапециедальный.

Технологически процесс исполняется с помощью острой вершины резца. Резец крепится в суппорте и перемещается вместе с ним, оставляя следы на металлическом изделии с определенным интервалом.

Резцы могут быть как цельными, так и сборными с креплениями. Также изготавливаются резцы с напаянными пластинами – они особенно долговечны, поскольку пластины исполняются из прочных сплавов (латунь).

Сверление отверстий

Для правильного проведения сверления важно особенно хорошо подготовить торец заготовки. Он подрезается для того, чтобы поверхность была максимально ровной

Также в торце нужно сделать незначительное углубление, чтобы работу можно было выполнить точно в намеченном месте. Углубление можно сделать с помощью сверла или резца.

Размер отверстий регулируется с помощью установки соответствующего сверла. Если отверстие изготовлено меньшего размера, можно осуществить рассверливание – то есть получение большего отверстия за счет более широкого сверла.

Выбор силового оборудования

мотор должен быть мощным:

• при обработке мелких металлических деталей достаточно мотора мощностью от 0,5 до 1 кВт;
• для обточки более крупных заготовок лучше использовать двигатель 1,5-2 кВт.

Для самодельного металлообрабатывающего оборудования подойдёт двигатель от старой швейной машины или с любого другого ненужного бытового прибора. Выбор зависит от того, что найдётся в домашней мастерской или обойдётся недорого при покупке в магазине. К электромотору подсоединяется пустотелый вал из стали или как его называют – головка шпинделя. С этой целью используется ремённая или любая доступная передача. Вал подсоединяется к шкиву, закреплённому на шпонке. Шкив понадобится для размещения на нём рабочей части инструмента.

Подключение силовых механизмов выполняется либо собственноручно, либо обращаются за помощью к специалистам. При этом опытный электрик сделает все быстро и качественно, а у владельца станка будет полная уверенность в безопасности использования электрических деталей токарного станка. После окончания сборочных работ оборудование готово к использованию. Также в случае необходимости человек может расширить функционал оборудования.

Изготовив станок для обработки металлических деталей своими руками, человек получит незаменимого помощника в домашней мастерской. А учитывая многофункциональность такого оборудования, каждый желающий сможет отточить свои навыки в слесарном деле. Самостоятельно изготовленный станок будет отвечать всем предъявляемым к нему требования и не будет занимать много места в доме или гараже.

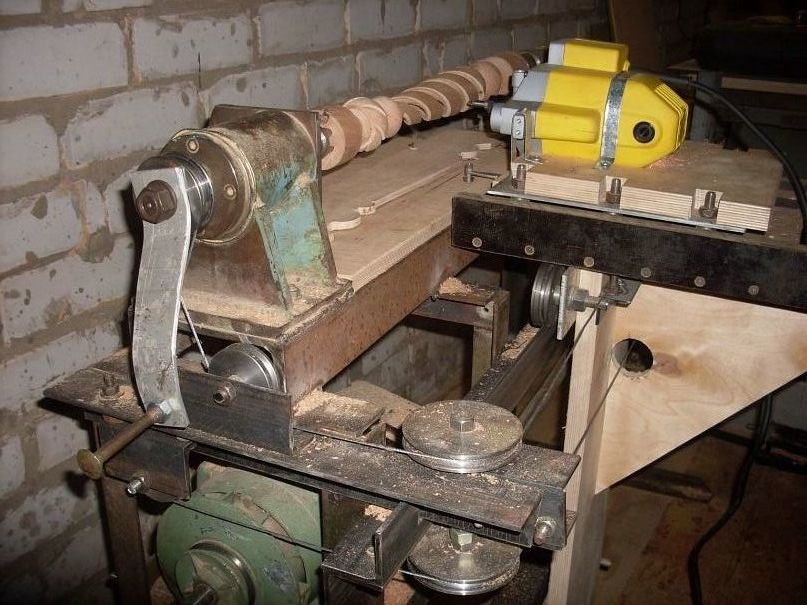

Токарно-фрезерный станок

Важным и полезным дополнением к токарному оборудованию является фрезерное приспособление. С помощью такого комплекта можно изготовить вещи, недоступные каждому станку по отдельности. Примером могут служить балясины для лестницы, имеющие продольные выборки.

Фрезерную машину можно установить как на стационарный токарный станок, так и на настольный и даже на ножной. Как сделать самому токарный станок по дереву с функцией фрезерования, если фрезера нет в наличии? Ответ прост: использовать в этом качестве электродрель. Конечно, у нее скорость вращения недостаточна для качественной обработки, но для черновой будет в самый раз. Причем можно использовать как фрезы, так и сверла. Сделанный своими руками токарно-фрезерный станок по дереву серьезно расширит возможности домашнего мастера.

Какие задачи может выполнять домашний станок

До того как изготовить себе токарный мини станок по металлу своими руками необходимо тщательно разобраться в функциях будущего агрегата.

Может ли он делать то, что в первую очередь нужно человеку. Ведь не каждый может работать с металлом, чего не скажешь, например, про такой материал как дерево.

В общем, перечень доступных работ выглядит следующим образом:

• Обработка деталей с круглым сечением (например, колёса, круглые детали мебели, рукоятки от строительных инструментов и т.п.);
• Точная обработка торцов и канавок;
• Использование процесса зенкерования, то есть увеличение существующих отверстий (например, для того чтобы вкрутить винт большей конфигурации и т.д.);
• Обрезка деталей до необходимых размеров;
• Создание рельефной поверхности (используется техника накатывания);
• Создание внутренней и внешней резьбы на деталях.

Читайте здесь — Заточка бензопилы своими руками: заточка цепи и рекомендации по постройке устройства для заточки (125 фото и видео) «>

Да и использовать его новичку крайне сложно. Поэтому сбор такого агрегата собственными силами – это самый лучший выбор, тем более при правильном подходе он сможет обрабатывать и металл, и дерево, и даже пластик.

Самостоятельная сборка станка

Если рассмотреть чертеж сборки домашнего токарного устройства, то можно увидеть, что в него входят такие детали:

• задняя бабка;
• труба ходовая;
• швеллеры;
• суппорт;
• поддон, предназначенный для сбора стружки;
• электродвигатель;
• винт ходовой;
• передняя бабка;
• лампа в специальном защитном колпаке;
• опора;
• экран из сетки для защиты от стружки.

Защитные экраны для станков

Чтобы соорудить мини-токарный станок своими руками нужно придерживаться определенного порядка:

• сделать из балок металлических и швеллеров раму прибора, причем желательно, чтобы толщина используемого материала была не менее 3 мм для уголков и не меньше 30 мм для стержней;
• установить на швеллеры специальные продольные валы, приварив их или закрепив болтами;
• изготовить переднюю бабку с использованием гидравлического цилиндра, имеющего толщину стенок не менее 6 мм (внутрь цилиндра нужно впрессовать 2 подшипника);
• проложить вал с применением подшипников немного большего диаметра;
• затем гидравлический цилиндр заполнить смазывающей жидкостью;
• смонтировать электропривод.

Такой миниатюрный токарный станок, сделанный самостоятельно, может служить не только в токарных целях, но даже выполнять операции по шлифовке изделий, их полировке, если к нему присоединить шлифовальный круг.

Особенности ухода за токарным станком

Уход за механизмом – неотъемлемое условие его долговечной безаварийной работы. Необходимо соблюдать несколько правил:

Все отходы, которые попадают на рабочую поверхность устройства во время работы, нужно своевременно удалять.
Для обеспечения равномерного распределения масла по направляющим нужно подвигать каретку 7-8 раз вперед и назад.
Периодически нужно подвинчивать все соединения, поскольку постоянная вибрация во время работы постепенно ослабевает их.
Важно следить, чтобы натяжение ремня было всегда равномерным – недопустимо как слишком тугое, так и слишком слабое натяжение.
Все движущиеся части периодически смазываются обычным машинным маслом. При этом подшипники смазываются особенно тщательно – они испытывают особенное трение во время работы.

Основные узлы устройства

От суппорта зависит итоговое качество обработанной детали. Силы, время и все остальные ресурсы, вложенные в процесс, могут пойти насмарку без хорошо налаженного суппорта. Это часть расположена на специальных «салазках», двигающихся вдоль станины по направляющим векторам.

Движение суппорта может происходит в следующих направлениях:

• Продольное движение, при котором рабочий элемент устройства движется вдоль соединяемой детали. Такое направление производится при вытачивании круговой резьбы или для удаления поверхностного слоя краски или еще чего-нибудь с обрабатываемой заготовки.
• Поперечное движение суппорта производится перпендикулярно по отношению к оси детали. С помощью такого движения производятся отверстия и углубления.
• Наклонное движение может проводится под различными углами наклона, его используют для производства поверхностных углублений различной конфигурации.

Следует помнить, что суппорт, как самая работающая и подвижная часть аппарата, является самой изнашиваемой.

Элементы токарного станка.

Быстрый износ объясняется действием постоянной и серьезной вибрации, которое выливается в расшатывание креплений и последующим люфтам, что всегда сказывается на качестве токарной работы в том или ином виде. Такой беды можно избежать, для этого нужна постоянная подстройка и регулировка суппорта.

Регулировать суппорт можно разными способами. Если регулируется люфт, то его устраняют с помощью винта. Зазоры можно ликвидировать с помощью специальных вставок между кареткой и направляющими.

Зазоры появляются при износе винта, который контролирует продольное и поперечное движения в плоскостях. Сальники также могут изнашиваться. В этом случае их промывают и смазывают до полной пропитки машинным маслом. Иногда их нужно просто заменить на новые.

Порядок сборки станка

Изготовление любого механизма (установки, агрегата) своими руками – дело творческое. Каждый мастер ориентируется на круг задач, которые ему придется решать с помощью самодельного оборудования, наличие свободного пространства в гараже (сарае, пристройке) и так далее. Но если понять алгоритм действий, то собрать токарный станок бытового применения будет несложно. Вот некоторые самодельные образцы.

Если читателя вполне устроит простейшая модель, и нет желания тратить время на конструирование, автор предлагает обратить внимание на станок, в основе которого – электродрель. Здесь каких-либо дополнительных пояснений не требуется

Понятно, что функционал такой установки ограничен. В первую очередь по причине того, что зажать в патроне получится лишь фрезу или сверло. По сути, токарным станком такую самоделку можно назвать условно.

А вот с изготовлением более «серьезного» оборудования стоит разобраться подробнее.

Рама стола

Необходимо определить, сможет ли имеющийся (например, в гараже) верстак выдержать дополнительную нагрузку. Если предполагает изготовить токарный станок маломощный, для обработки небольших деталей, то рабочего стола вполне хватит. При сборке рамы нужно учесть два момента.

Первый – на ножки стола необходимо наварить пятаки. Если мобильность станка не требуется, то есть его не предполагается регулярно переносить, имеет смысл выдолбить в бетонном полу ямки, установить раму и залить снова бетоном. Цель – обеспечить максимальную устойчивость конструкции в процессе металлообработки.

Второй — не следует излишне утяжелять установку использованием в качестве столешницы толстой стальной плиты, тем более что речь не идет о мощном оборудовании. Достаточно станину токарного станка приварить к раме. Прочность будет обеспечена.

Необходимо проверить соответствие верхнего среза опорной рамы горизонтальной плоскости. И только после приведения конструкции в норму этот рабочий этап можно считать законченным.

Привод

Здесь придется выбирать один из двух вариантов:

Если шпиндель (зажим, патрон) решено закрепить на валу двигателя, то как менять число его оборотов? А это делать придется, в зависимости от твердости обрабатываемого образца. Можно, к примеру, установить движок от швейной эл/машинки б/у (регулировка скорости предусмотрена). Только вот мощность такого токарного станка будет минимальной, следовательно, и возможности ограничены.

Любой эл/двигатель характеризуется частотой вращения вала (ротора). Понятно, что регулярная замена движка на другой в процессе работы невозможна. Следовательно, придется подумать о том, как изменять передаточное число привода. Простейшее решение – переустановкой ремней шкивов, закрепленных на валу промежуточном, то есть использовать этот тип передачи.

«Народные умельцы», ориентируясь на такую методику, делают своими руками станки на 10 – 12 скоростей. Удобство в работе с разнородными материалами обеспечено, а заниматься поиском комплектующих, составлением схемы автоматики и ее сборкой не придется.

Есть и еще один аргумент в пользу такого инженерного решения. Основное усилие, присутствующее в станках, собранных своими руками – вдоль оси вала. А вот подшипники эл/двигателей любой модели рассчитываются на нагрузку «перпендикулярную».

Если в станке не предусматривается ременная передача, нужно быть готовым к частому его ремонту. Причина – разрушение опорных деталей движка. Существует возможность этого избежать, но такая модернизация требует отдельного рассмотрения (есть несколько вариантов) и значительно осложнит процесс конструирования.

Что учесть при сборке

Для такого регулирования целесообразно устанавливать на токарный станок двигатель мощностью в пределах 0,75 – 1,5 кВт.

Изделия коллекторного типа лучше не использовать. Особенность таких двигателей в том, что при снижении нагрузки (например, в момент отведения резца) скорость вращения ротора существенно повышается. Возможный результат спрогнозировать несложно – вылет заготовки и травмирование мастера.

Это интересно: Ручные трехвалковые вальцы своими руками: чертежи, фото, видео

Related Posts via Categories

• Характеристики 1К62 – особенности станка в цифрах
• 1М63 – солидный инструмент для токаря и мастера резьбы
• Школьный токарный станок – почему он популярен не только на уроках труда?
• Токарный мини-станок – незаменимое оборудование для миниатюрной обработки
• ДИП-500 – токарно-винторезный станок для единичных работ
• Токарный станок JET BD-7 – настольный агрегат для бытового использования
• Приспособления для токарного станка – как сделать агрегат более функциональным?
• ИЖ-250 – легендарный токарный станок Ижмаша
• Корвет 403 – функциональный токарный станок для любителей и профессионалов
• TRENS SE 320 и другие станки известного европейского производителя

Мини-станок для мелких работ

Часто необходимо отшлифовать несколько небольших деревянных деталей, в этом случае вовсе не обязательно делать полноценный станок, можно обойтись мини-токарным станком по дереву. Его изготовление не требует много труда и не занимает много времени.

Устройство такой машины предельно простое. В качестве электрического компонента отлично подойдет старый мотор магнитофона, работающий от внешнего источника питания. Основой мини-станка станет кусок доски необходимой длины.

Двигатель необходимо починить. Конечно, для маленькой машины ременная передача не подходит, заготовку придется закрепить на валу мотора. Лучшее приспособление для этого — лицевая панель. Корпус агрегата — П-образная пластина, в центре которой выполнено отверстие для вала. Мотор в корпусе крепится к основанию саморезами.

Основная часть станка готова, осталось только изготовить заднюю бабку. Его корпус состоит из бруска подходящего размера. В нем просверливается отверстие под вал точно по высоте двигателя; в качестве дюбеля используется гвоздь подходящей длины. Передняя бабка фиксируется клеем и несколькими саморезами.

Используя источник питания с регулируемым выходным напряжением, можно создать машину с регулируемой скоростью. Регулировать обороты удобно с помощью педали ножного блока управления. Конструкция этого устройства может быть самой разнообразной, все зависит от имеющихся в наличии запчастей.

Источники

• https://sdelairukami.ru/tag/tokarnyj-stanok-po-derevu-svoimi-rukami/
• https://AstFisher.ru/biser/kak-sdelat-tokarnyj-stanok-po-derevu.html
• https://pilka-nn.ru/oborudovanie/tokarnyj-stanok-dlya-dereva-svoimi-rukami.html
• https://DrevoGid.com/instrumenty/stanki/tokarnyj.html
• http://remoo.ru/instrumentyi/tokarnyj-stanok-po-derevu-svoimi-rukami
• http://stroi-specialist.ru/razlichnye-samodelki/tokarnyj-stanok-po-derevu.html
• https://HouseChief.ru/stanki-po-derevu-dlya-domashnejj-masterskojj.html
• https://vseostankah.com/tokarnyj-stanok-po-derevu/svoimi-rukami-kak-ego-sdelat-chertezhi-s-razmerami.html

Изготовление станины

Кровать — каркас, объединяющий все части машины в единое целое. От ее надежности зависит прочность конструкции в целом, поэтому лучший материал для каркаса — стальной уголок. Также можно использовать прямоугольную профильную трубу.

В первую очередь намечаются габариты будущего агрегата. Этот показатель во многом зависит от того, для какой продукции нужен станок. Средний размер станины домашнего токарного станка — 80 см. С помощью болгарки с кругом вырезаются две одинаковые заготовки по металлу.

При размещении деревянных блоков квадраты полками вверх и внутрь укладываются на ровную поверхность, их верхние края должны образовывать идеальную плоскость. Расстояние между ними одинаковое, примерно 5 см. Чтобы правильно сориентировать их, используйте рейку подходящей толщины.

Продольные части основания фиксируются хомутами. Крестовины сделаны из одного квадрата. Есть три. Две крепятся к краям конструкции, третья, которая является опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров найденного шкива.

Осталось сварить кровать в одно целое. Шов должен быть надежным и качественным, можно сварить вручную или воспользоваться автоматом.

важно сразу определить, как машина будет использоваться. Возможна настольная установка или изготовление отдельного агрегата

Во втором варианте необходимо предусмотреть ножки. Их можно сделать из такого же квадрата, а можно вырезать из бруса подходящей толщины. Использование деревянных ножек позволит сэкономить материал, к тому же машинку можно сделать складной.

Техника безопасности

Соблюдение определенных правил при работе на станке обязательно, тем более если речь идет об изделии, изготовленном своими руками.

Подготовительный этап

Непосредственно после сборки следует запустить станок на несколько минут на холостом ходу и прислушаться к звукам работы двигателя: они должны быть равномерными, без посторонних шумов. Подготовка к работе состоит из следующих шагов:

Одевается соответствующая одежда, на которой застегиваются все пуговицы и убираются выступающие части.
На рабочем месте перед началом работы следует навести полный порядок, чтобы на нем лежали только нужные инструменты – тогда можно без лишней суеты и траты энергии последовательно осуществить весь план.
Перед каждым сеансом самодельный станок нужно проверять на предмет целости всех частей и надежности их соединения.
Также важно позаботиться о достаточном освещении рабочей поверхности и правильном расположении источника, чтобы собственная тень не мешала работать.

Правила безопасной работы

Во время работы нужно придерживаться следующих правил:

1. Удаление деталей, а также чистка, смазка рабочего механизма не производится во время работы.
2. Когда идет обработка детали, нужно находиться с правильной стороны и на безопасном расстоянии от самой установки.
3. Не следует передавать какие-либо предметы или держать руки над рабочим механизмом.
4. Если идет работа по резке детали, то отрезаемую часть нельзя поддерживать рукой – неизвестно, в какую сторону она подвинется в любой момент времени.
5. Недопустимо облокачиваться даже на неподвижные части станка, опираться на рабочую поверхность.
6. Вся стружка от деталей тщательно удаляется после каждого рабочего сеанса.

Наглядная иллюстрация представлена на схеме.

Наглядная технология работы на токарном станке по металлу, изготовленному своими руками, представлена на видео.

Устройство деревообрабатывающего токарного станка

Конструктивно различные типы таких агрегатов для обработки изделий из дерева построены из элементов, имеющих одинаковое функциональное назначение. Независимо от принадлежности к категории схема токарного станка включает следующие элементы:

• массивную станину (на ней располагаются основные узлы);
• переднюю бабку с закреплённым шпинделем;
• заднюю бабку с элементами фиксации заготовки;
• суппорт, служащий для подачи обрабатывающего инструмента;
• привод передачи вращения;
• двигатель;
• система управления скоростью вращения (выполняется дискретным с несколькими скоростями вращения);
• элементы схемы электрооборудования;
• органы ручного управления (обычно они реализованы с помощью различной формы рукояток, маховиков, электрических кнопок или переключателей);
• средства защиты от пыли и опилок;
• отдельные станки снабжаются специальной системой защиты при возникновении аварийной ситуации;
• фартук;
• наиболее совершенные аппараты оснащаются мощным пылесосом для удаления отходов древесины.

Несмотря на единообразие элементов, каждый производитель предлагает своё устройство токарного станка по дереву, с применением своих технических решений. Станина изготавливается из чугуна или стали и имеет большой вес, что позволяет стабилизировать вращение двигателя и всех вращающихся деталей. На ней крепятся все основные узлы.

Любая бабка токарного станка в том числе и для работы по дереву выполнена по стандартной схеме. Она имеет:

• шпиндель, оснащённый системой крепления обрабатываемой заготовки;
• несколько подшипников (в состав включены три подшипника: упорный, передний и задний);
• специальные регулировочные гайки;
• муфта для переключения.

Вторым элементом является задняя бабка токарного станка. Она обладает двумя степенями свободы. Такая особенность позволяет изменять положение заготовки в горизонтальном и вертикальном направлении. Данная система крепления обеспечивает качественную обработку деталей самой сложной формы. Для увеличения жёсткости крепления заготовки в токарных станках применяется пиноль. Она изготовлена в форме гильзы, перемещается вдоль главной оси.

На суппорт токарного станка возложены две функции:

• фиксация инструмента из имеющегося в комплекте;
• перемещение в заданных плоскостях для обработки.

Суппорт расположен на станине. Он снабжён двумя видами салазок (поперечными верхними и продольными, которые называются кареткой). Для осуществления разворота он имеет поворотную систему. Вся система изменение положения суппорта называется приводом подач. Связь суппорта со шпинделем осуществляется через реверсивное устройство, называемое трензель.

Вращение деталей токарного станка осуществляется с помощью ременной передачи, которая служит передаточным элементом от электрического двигателя к передней бабке. Эти элементы составляют привод главного движения. Для каждой конструкции производитель предлагает своё количества переключение скоростей вращения шпинделя. В основной массе станков диапазон скоростей вращения деталей варьируется от 200 об/мин до 1000 об/мин.

Элементы электрической схемы расположены в отдельном блоке. Благодаря происходит распределение управляющих сигналов на все устройства станка. Блок состоящий из электрических элементов, находящихся под напряжением относится к первому классу защиты.

Фартук станка преобразовывает вращательное движение в поступательное. Кроме этого он обеспечивает синхронное вращение ходового валика суппорта и ходового винта. Предусмотренная система механической защиты предотвращает одновременное включение этих валов. Плавное переключение подач обеспечивается с помощью маточной гайки.

Для защиты от возможных перегрузок в фартуке станка предусмотрен подвижный механизм падающего червяка. Такие перегрузки возникают в результате увеличения внешнего давления на поверхность заготовки, особенно при использовании ручного инструмента. Такой эффект наблюдается при резком снижении скорости вращения заготовки, замедлении движения режущего инструмента. Особенно это свойственно станкам на которых производится ручная обработка заготовки.

Большое значение на качество обработки дерева влияет заданная скорость вращения заготовки. Для этого в станке предусмотрена коробка скоростей. Она позволяет выбирать величину крутящего момента в зависимости от типа дерева и выполняемой операции.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

• Диаметр шпинделя — 12 мм.
• Частота вращения шпинделя — 130-170 об./мин.
• Расстояние между центрами — 350 мм.
• Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

• Обработка наружных и внутренних поверхностей.
• Нарезка резьбы.
• Сверловка, зенкование, развертывание.
• Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

• Высота центра над станиной и суппортом — 500 и 325 мм.
• Диаметр шпинделя — 128 мм.
• Максимальный вес заготовки — 5 т.
• Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

• Расстояние между центрами — 250 мм.
• Максимальный диаметр заготовки над станиной — 160 мм.
• Диаметр отверстия шпинделя — 18 мм.
• Мощность — 0,4-0,5 кВт.

Модели и их отличия, 9 фото

Несмотря на то, что их используют для обучения, также можно применить для обработки элементов, имеющих цилиндрическую и коническую форму, нарезать резьбу, шлифовать, произвести накатку, заточить инструмент и так далее.

Даже если вы хотите произвести какую-то работу, для которой станок не приспособлен, то выбор дополнительных приспособлений для расширения возможностей устройства огромен. Одно из самых приятных отличий от обычных моделей, это их компактность, они с легкостью помещаются в гараж и не занимают много места. При этом функциональные возможности практически такие же.

Одними из самых популярных моделей, которые полюбились учителями труда и энтузиастами это «учебный ТВ-4», ТВ-11, ТВ-7, Proma Profi. Основные их отличия состоят в характеристиках. Например, может различаться ход суппорта, диаметр обработки над ним, высота центров либо класс шпинделя.

16У04П

Еще можно заметить такие особенности, как разность подачей и количество оборотов в минуту. Более простые модели, не имеют такой большой и широкий функционал. И работа с ними, не настолько удобная как с более дорогими станками.

Суппорт

Эта часть прибора, служащая упором для рабочей поверхности, расположена на передвигающихся, по специально размещенным направляющим, «салазках». Суппорт, как правило, движется в трех определенных направлениях:

• продольное, для передвижения рабочей части станка вдоль обрабатываемой заготовки, используемой чтобы выточить резьбу в деталях, снять фаски;
• поперечное, применяют для вытачивания всякого вида отверстий, углублений, выемок;
• наклонное, производимое под различными углами, применяемое также для вытачивания на поверхности заготовок разных углублений.

Если посмотреть на чертеж суппорта, то можно заметить что в него входят такие детали:

• салазки поперечные;
• винт ходовой;
• направляющие;
• держатель для резца;
• винт для его крепления;
• каретка;
• поворотная часть;
• рукоятка для поворачивания резцедержателя;
• рукоятка для передвижения верхней части;
• верхняя часть суппорта;
• маховик для продольных передвижений;
• гайки;
• рукоятка для передвижения салазок;
• фартук;
• направляющие поперечные;
• рукоятка для того чтобы включить подачу от ходового винта.

Суппорт

Чтобы изготовить суппорт самостоятельно нужно учесть, что он подвержен значительному износу из-за возникающей вибрации в процессе его работы. Как следствие крепления могут расшатываться, появляется люфт, что не способствует хорошему качеству деталей на нем изготавливаемых. Чтобы таких неприятностей избежать рекомендуется суппорт постоянно регулировать, подстраивать.

Несколько советов по настройке суппорта станка:

• в регулировке зазоров возникает необходимость, если винт, который отвечает за передвижение в продольных и поперечных плоскостях, износился;
• из-за возникающего трения суппорт может начать при нагрузках шататься, что приводит к снижению точности изготавливаемых деталей;
• чтобы устранить возникшие зазоры между направляющими можно вставить клинья;
• для устранения люфта в деталях пользуются обычно закрепляющим винтом;
• при сильном износе сальников, нужно их хорошо промыть, затем пропитать свежим техническим маслом, а при необходимости заменить новыми.

Если все проведенные операции по восстановлению сальников не помогли, придётся приобрести новые
