Станок для заточки цепей бензопил своими руками

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Конфигурация звена

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°.
Задний угол верхнего лезвия — от 50 до 60°.
Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм.
Низкая скорость заточки.
При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно.
Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

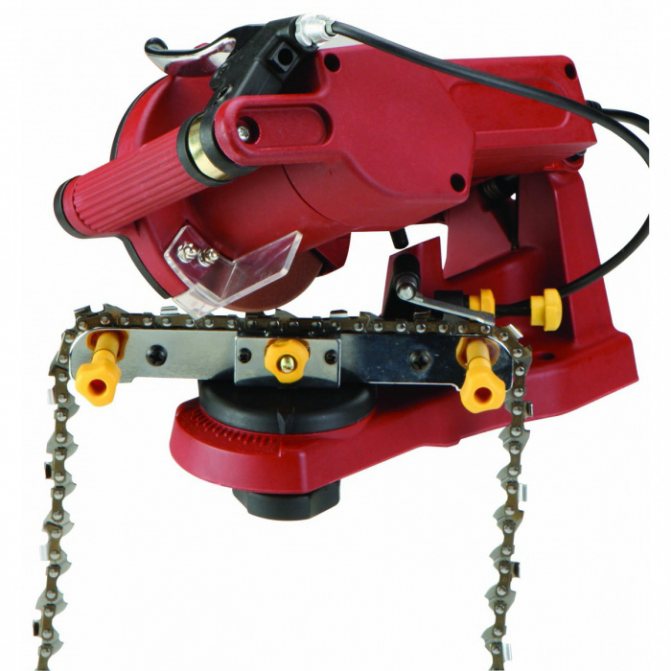

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструкция станка

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Наименование модели станка	Стоимость, руб.
Авангард МЗЦ-100/450	1700
Einhell BG-CS 85 E	1990
Бригадир Professional GM4P	2270
Тайга МЗ-600	4320

Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:

Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц).
Оптимальная мощность — от 250 до 600 Вт.
Скорость вращения – 3000—6000 об/мин.
Толщина абразивного круга – до 3,2 мм.

Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.

Заточка цепи бензопилы на станке

Покупать специальный станок для того, чтобы точить зубья режущей оснастки бензопил или электропил не могут себе позволить даже квалифицированные работники, занимающиеся валкой леса. Такое оборудование характеризуется высокой стоимостью, а к тому же, к его применению требуется соответствующая сноровка. Именно поэтому многие пильщики предпочитают периодически или регулярно сдавать цепь в мастерскую, где возможно профессионально занимаются ее заточкой, что маловероятно. Стоимость услуги около 100 рублей, но при этом исключается необходимость разбираться в тонкостях восстановления качества режущих кромок.

Специалисты рекомендуют прибегать к заточке цепи на специальном оборудовании только тогда, когда оснастка действительно запущена (если они потеряли свою форму). К примеру, пила давно не эксплуатировалась, и имеются характерные признаки не только снижения качества остроты кромки, но и признаки коррозии. Если регулярно осуществлять ручную заточку, то прибегать к помощи специального оборудования не понадобится.

Если вы все-таки обзавелись станком, стоимость которого составляет более пары тысяч рублей, то не помешает узнать достоинства такого способа:

Высокая скорость выполнения работы — примерно 5 минут.
Удобство — не нужно выбирать угол, контролировать уровень прижима и считать количество проходов напильником.
Качество — каждый зуб получает высокую степень заточку (не во всех случаях).

Принцип заточки цепи на специальном станке заключается в том, что предварительно фиксируется оснастка в тисках инструмента. Чтобы наточить ее, понадобится обязательно снять с бензопилы. Далее закрепленная в тисках станка оснастка располагается под соответствующим углом (в зависимости от указателя). После этого осуществляется непосредственный контакт с вращающимся абразивным диском.

Ниже представлен процесс, как осуществляется заточка цепи на специализированном станке.

Это интересно! Многие ошибочно считают, что способ заточки на электрическом станке считается самым правильным, надежным и точным. В действительности это не нет, ведь привести к норме каждый зуб, и добиться их одинакового угла заточки на таком устройстве невозможно. Специально для этого используются ручные станки, более подробно о которых можно узнать ниже.

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
повышение расхода топлива – перерасход может достигать 30%;
снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Устройство и основные характеристики изделия

Любое устройство обязано иметь основание, на котором расположены зажимные тиски, в этих местах располагается и закрепляется цепь. На рабочей поверхности располагается специальный инструмент, посредством его и происходит заточка материала. При этом он адаптирован с учетом высоты каждого конкретного зубца.

Приспособление для заточки пилы

В составе аппарата присутствует круглый и плоский напильник, шаблон для калибровки, крючок для устранения опилок. Первый вид напильника применяется для внутренней поверхности зубца.

Такой станок имеет следующие основные параметры:

Мощность – оптимальным показателем является 220 Вт

На меньшую мощность обращать внимание не следует.
Размеры рабочего круга – диаметр инструмента колеблется в пределах 105–400 мм. Все зависит от того материала, который обрабатывается.
Большие круги устанавливаются на промышленные аппараты.
Дополнительные свойства – если приспособление обеспечивает поворот шлифовальной головки

Заточка при этом делается более качественно.
Скорость вращения шпинделя – нужно учитывать, где именно будет использоваться станок.

Если он выбирается для домашней мастерской, то хватит аппарата, обеспечивающего 3 тыс. оборотов в минуту. Для промышленности этого мало. В этом случае понадобятся устройства со скоростью от 4,8 тыс. оборотов.

Подобная аппаратура нужна не в каждом хозяйстве, но если она требуется, то важно правильно выбрать подходящий станок. Тут все зависит от потребностей производства или индивидуального хозяйства

Способы заточки цепи бензопилы

На сегодняшний день можно выделить несколько возможных способов заточки пильной цепи:

Ручная
Станочная
С использованием УШМ
Заточка дрелью или бормашиной с использованием надфиля

Далее мы детально рассмотрим каждый из предложенных методов возвращения цепи бензопилы былой остроты

Важно! В независимости от выбранного способа не забывайте о мерах безопасности. Для работы обязательно пользуйте защитными очками (или щитком) и перчатками

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

Цепь должна оставаться на шине.
На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
Перед цепью и шиной должна стоять небольшая преграда.
Угол при заточке такой же, как описано в первом способе.
После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Сравнительная быстрота по сравнению с напильником.

Дешевизна (слишком мала возможность привести в последующую непригодность диск болгарки).

Практически не нужны физические усилия.

Минусы:

Наличие особых навыков.

Отсутствие безопасности.

Необходимо знание техники безопасности и большой опыт работы болгаркой.

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Удобство и гарантированное качество.

Отсутствие необходимости применения большой физической силы.

Минусы:

Цена инструмента.

Отсутствие возможности наточить пилу на месте работы.

Станки с ручным приводом

Советы от профессионалов

Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

Лопатка.
Основное звено.
Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

Торцевое лезвие.
Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов. Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол. Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Дополнительные рекомендации, как наточить цепь бензопилы своими руками

При работе следует неукоснительно соблюдать требования безопасности. Работать нужно обязательно в перчатках из грубого материала, чтобы не травмировать руки, так как рабочая поверхность зубьев очень острая.

Если технология заточки предписывает демонтаж цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповёрт.

Специалисты рекомендуют способ повышения прочности и износостойкости цепей, который известен под названием «стабилизация внутренней структуры металла». Для этого новая шина на протяжении полутора-двух недель при температуре 55-65ºС прогревается в масляной ванне. Эксплуатация подтверждает эффективность такой технологии.

Профессиональная заточка цепи на ручном станке: пошаговая инструкция

Если вы основательно решили подойти к натачиванию режущей оснастки своего инструмента, и приобрести специальный ручной станок, фото которого представлено ниже, тогда вам понадобится помощь в том, как им правильно пользоваться.

Такие станки отличаются возможностью выполнения максимально-точной и качественной заточки. Особенно это актуально для новичков. Как наточить цепь бензопилы на ручном станке, рассмотрим с пошаговым описанием:

Для начала станок крепится к краю стола. Как вы понимаете, такой метод также не подходит для использования в полевых условиях.
После сборки станка, необходимо зафиксировать оснастку в специальной канавке тисков, и зафиксировать ее зажимом в виде рычага.
Теперь подбираем соответствующего диаметра напильник, и устанавливаем его в специальный зажим подвижной части станка.
Винтом (показан на фото ниже) выбирается горизонтальный угол заточки.
Выставляется вертикальный угол заточки, который регулируется соответствующим винтом на станке.
Еще одним винтом выставляется высота расположения напильника. Не забываем, что напильник должен возвышаться над верхней кромкой резца на 1/5.
Теперь можно осуществлять процесс заточки. Для этого находим зуб, который станет самым коротким после заточки (на него будут равняться остальные). Ведь увеличить его относительно других невозможно, а сделать другие зубья такими, как этот, вполне под силу, и особенно, при использовании такого оборудования.
Совершаем заточку, двигая напильником вперед с одновременным снятием стружки. В обратном направлении напильник перемещается на холостом ходу, то есть, без нажима.
После того, как первый зуб будет заточен до идеального состояния, мы будем считать его эталонным, и по нему будут затачиваться остальные звенья

Важно отметить, что при дальнейшей заточке нельзя изменять настройки станка.
При помощи указанного ниже на фото стопора с его регулировочным винтом осуществляется настройка величины упора в зуб, который подлежит заточке.
На фото ниже показан ролик с упирающейся в него поперечиной. Это индикатор, благодаря которому происходит приведение размеров всех зубьев к значениям первого эталонного звена.
Аналогичным образом осуществляется заточка всех звеньев с другой части, только для этого необходимо переместить напильник на противоположную сторону.
После окончания процедуры, понадобится отрегулировать глубину пропила

Для начала ее необходимо измерить, воспользовавшись щупами. Ее значение должно быть относительно верхней части режущего зуба в пределах 0,5-0,7 мм или среднее значение 0,65 мм. Если значение меньше указанной нормы, тогда приступаем к стачиванию зуба, отвечающего за глубину реза.
В конструкции станка предусмотрена возможность закрепления треугольного или плоского напильника, с помощью которого и снимается верхний слой металла со звена, отвечающего за глубину реза.
Ниже на фото показан винт, которым выставляется значение глубины пропила, которое необходимо в итоге достичь.

На этом процесс заточки режущей оснастки инструмента на специальном ручном станке завершен. На основании представленной инструкции можно сделать соответствующий вывод. При использовании такого оснащения, можно добиться максимальной точности не только заточки, но и получения зубьев одинакового размера, что положительно влияет на весь процесс пиления бензопилой. Добиться таких результатов невозможно ни при использовании электрических станков, ни при применении метода ручной заточки без дополнительных приспособлений.

Обзор популярных точилок

В продаже имеется большое количество станков для заточки цепей, которые, по сути, отличаются только названием и фирмой производителем. С технической точки зрения, большинство станков которые можно встретить в продаже практически ни чем не отличаются. Это касается только бытовых моделей, в ценовой категории до 4000-5000 рублей.

Кратон CSS-180

Основные характеристики станка:

мощность 180 ватт;
угол поворота направляющей для цепи, 35 градусов в левую и правую сторону;
рабочее напряжение 220 вольт;
диаметр посадочного отверстия диска 10 мм;
максимальный диаметр круга 100 мм;
частота вращения 3000 об/мин.

Станок оборудован прозрачной пластиковой защитой. Основание устойчивое, литое из сплава алюминия.

Отличается малыми габаритами и весом. Собран в России, но детали поставляются из Китая. Данная модель относится к бытовым, а значит, не предназначена для выполнения больших объемов работ. Стоимость в пределах 3000 рублей. Аналогичные станки можно встретить под брендами Калибр, Вихрь, Rezer, Орегон.

ANAB X1

Профессиональный автоматический аппарат ANAB X1 имеет следующие характеристики:

мощность заточного двигателя 0,3 кВт;
пневматика 6 бар;
питание 220 вольт;
угол заточки 35 градусов;
угол поворота 28 градусов;
шаг затачиваемых цепей 1/4″, 325″, 3/8″, 404″.

Ниже можно посмотреть видео о том, как работает станок ANAB X1.

Виды оборудования

устройство стационарного станка для заточки цепей

Специализированное оборудование для правки цепей своими руками может быть мобильным или стационарным.

Мобильный ручной механизм

Конструкция ручных механизмов похожа на лучковую пилу, только вместо пильной кромки используется напильник круглого сечения. Преимущество работы с таким устройством: все рабочие края цепи выравниваются под единый стандарт. Параметры заточки выставляются своими руками перед началом работы.

Для обработки каждого зубца необходимо сделать несколько движений. Во время правки цепь фиксируется в специальном устройстве, удобно подающим ее звенья. Сделать самодельный механизм достаточно сложно, для этого нужны токарный и фрезерный станок, навыки обработки металла. Можно попытаться скопировать детали заводских устройств, взяв за образец модель из магазина. Вызывает сомнения целесообразность потраченных усилий, ведь цена ручных станков невелика, а купить его можно в любом магазине.

Поэтому для профессионалов предпочтительнее работать на автоматических и полуавтоматических станках. Качество заточки и производительность на них значительно выше.

Конструкция цепи бензопилы

Цепь бензопилы состоит из трех типов звеньев, изготовленных из высоколегированной стали:

Режущие – основные элементы цепи. Различают правосторонние и левосторонние, которые располагаются поочередно, их режущие кромки располагаются над плоскостью шины. Конструкция зубьев включает в себя ограничители глубины пропила.
Приводные (хвостовики) – служат для передачи момента вращения от бензомотора на цепь через ведущую звездочку. Эта особенность позволяет продлить срок службы звездочки и дает цепи более устойчиво держаться на шине.
Соединительные – соединяют хвостовики и режущие зубья цепи.

Особенности изготовления самодельного станка

Если у хозяина работает смекалка и ему не хочется тратить деньги на новый аппарат, то он легко сделает его самостоятельно. Процесс изготовления самоделки довольно прост:

Подготовка основания: его легко взять из старого оборудования (слесарных тисков).
В основании делаются отверстия для крепежа. Их диаметр зависит от того, какое оборудование будет крепиться на основании.
Установка поворотной шины – она должна быть оснащена фиксаторами. Именно на нее надевается цепь, требующая заточки.
Монтаж заточного устройства, оно крепится на кронштейны. При этом следует обеспечить регулировку их наклона.
Установка электропривода: в этом процессе понадобится обычный электродвигатель на 220 вольт.
Для домашнего использования хватит устройства, мощность которого составляет 85 Вт.
Монтаж заточного диска. Оптимальный диаметр изделия – 12,5 см.
Подключение кабеля питания к двигателю, лучше выбрать провод сечением 3×2,5 мм.
Установка кнопки включения или выключения питания, но делать это необязательно.
Монтаж опорной ручки на корпус двигателя, она делает использование устройства удобнее.
Крепление светодиодного фонаря: необходимо поставить на станок защитный экран. Он защитит человека от воздействия механической пыли.
Установка шкалы с градусами поворота, она крепится на поворотной шине. Такой фокус нужен для максимально точной обработки цепи.

Только в этом случае бензопила будет работать эффективно и исправно. Дополнительно должна присутствовать точка отсчета от 0 до 35 градусов в обе стороны.

Бензопила – это уникальное устройство, которое применяется для обработки дерева. Но со временем зубцы режущей цепи начинают стираться, затупляться. Даже самодельный станок позволит вернуть ей прежний вид.

Приспособления для заточки цепей

Для восстановления работоспособности инструмента цепной пилы требуется устройство для заточки звеньев пильной цепи. Устройства классифицируются следующим образом:

По способу установки:
1. мобильные;
2. стационарные;
По изготовлению:
1. заводские;
2. самодельные;
По степени механизации:
1. ручные;
2. механизированные.

Стационарные модели заточного оборудования имеют жесткое крепление и размещаются в непосредственной близости от рабочего места или на верстаке. Они имеют механизированный привод от электродвигателя. Мобильные устройства отличаются тем, что работы производятся вручную, их можно брать с собой на место работы, удаленное от источника электроэнергии, а также — небольшими габаритами и массой.
