Механизм и устройство подачи проволоки для полуавтомата

Механизмы подачи

Еще совсем недавно использовали для подачи тянущее или толкающее устройство, но сейчас все изменилось и стали применять многофункциональный механизм с электронной системой управления. Контроль параметра режима работы позволяет существенно упростить весь процесс сварки. Существует три вида устройств с подачей материала, которые разделяются из-за способа протяжки проволоки.

• Толкающего действия — это наиболее распространенный вид, он не утяжеляет сварочную горелку и облегчает сварочный процесс. Его необходимо установить возле сварочного аппарата и через направляющий канал проталкивать проволоку, чтобы она дошла до наконечника горелки.
• Тянущего действия — такой механизм собирается внутри полуавтомата в корпусе горелки, он осуществляет подачу материала на себя. Он дает преимущество работать по необходимости с рукавами повышенной длины. Недостатком является то, что он утяжеляет горелку, а это отражается на работоспособности сварщика и замедляет процесс работы.
• Комбинированные — они совместили в себе тянущие и толкающие механизмы, такие устройства встречаются очень редко.

В механизме применяются 2-х и 4-х роликовые схемы, это зависит от диаметра проволоки. Для диаметра небольшого — 1-1,2 мм используется двухроликовая схема, она состоит из ведущего и прижимного ролика. Если предстоит работа с более толстой проволокой, тогда применяется механизм с двумя прижимными и двумя ведущими роликами. Они обеспечивают всему механизму более стабильную подачу в нужную зону даже в том случае, когда он находится на незначительном удалении от горелки.

Подача проволоки происходит благодаря прижатию между роликами. Диаметр проволоки должен быть меньше, чем диаметр канала и если диаметр окажется большего размера, то механизм не сможет обеспечить стабильного продвижения материала.

Современные виды механизмов подачи

На сегодняшний день можно приобрести современные устройства подачи проволоки, которые представляют собой сложные электронные устройства, они позволяют значительно снизить время выполнения сварочных работ. Механизм оснащен пультом управления, с помощью которого подается сигнал на горелку, она совмещена с пультом. В момент нажатия на кнопку происходит подача проволоки, подача прекращается в момент, когда кнопка отпускается. В следующий раз, когда необходимо подать материал нужно только слегка нажать кнопку пульта. Все устройства могут работать продолжительное время с короткими стежками сварки. Благодаря электронной системе осуществляются все необходимые функции.

• Стабилизирует скорость подачи проволоки
• Возможность регулировать скорость
• В отдельных моделях есть функция памяти, она запоминает до 10 программ в сварочном режиме.
• Функция холодной протяжки помогает быстро и легко доставить проволоку в горелку.
• Функция продувки газом дает возможность оборудованию работать более длительный период времени. Перед началом и после окончания проведения сварочных работ необходимо делать продувку газом.
• Некоторые модели оснащены функцией регулировки времени отжига сварочной проволоки.

Все современные механизмы укомплектованы информативными дисплеями, индикаторами, они помогают контролировать текущие параметры, настройки в процессе работы, программы. Все модели достаточно просты в эксплуатации с ними могут разобраться даже домашние мастера.

Особенности в работе с устройством

Автономная работа механизма является одним из основных его преимуществ, он может работать вне полуавтоматического сварочного аппарата. Когда работы ведутся в неудобных и труднодоступных объектах есть возможность установить механизм отдельно на большом расстоянии от сварочного аппарата. Кроме положительных моментов, также есть и отрицательные стороны, о которых следует упомянуть. Блок нуждается в качественном и своевременном техническом обслуживании, поэтому если не знать хорошо его устройства с этим справиться будет сложно.

Механизмы могут быть стационарными и переносными, для работ, которые требуют переноски аппарата, обычно используют переносные блоки, а для мест, куда невозможно перенести его применяют стационарного типа. Переносные механизмы считаются более практичными и удобными в работе.

При выборе устройства нужно учитывать некоторые параметры:

• Максимальная подача проволоки
• Допустимый диаметр материала
• Скорость и доступные настройки
• Мобильность, вес и габариты блока.

Положение наконечника горелки относительно сопла

Нако­неч­ник сва­роч­ной горел­ки может быть углуб­лён в сопло, немно­го тор­чать из соп­ла или быть вро­вень с соплом. Чаще все­го при свар­ке листо­во­го метал­ла с защит­ным газом, кон­чик нако­неч­ни­ка дол­жен рас­по­ла­гать­ся вро­вень с кра­ем отвер­стия соп­ла. При свар­ке точ­ка­ми нако­неч­ник горел­ки дол­жен быть углуб­лён.

• Рас­сто­я­ние меж­ду кон­чи­ком кон­такт­но­го нако­неч­ни­ка и кра­ем соп­ла может быть раз­ным. Соп­ла и нако­неч­ни­ки быва­ют раз­ных раз­ме­ров и могут по-раз­но­му рас­по­ла­гать­ся отно­си­тель­но друг дру­га. В зави­си­мо­сти от устрой­ства сва­роч­ной горел­ки, сопло может жёст­ко уста­нав­ли­вать­ся, либо может регу­ли­ро­вать­ся и уста­нав­ли­вать­ся по-раз­но­му, делая нако­неч­ник углуб­лён­ным внут­ри соп­ла, вро­вень с соплом, либо высту­па­ю­щим из соп­ла.
• Обыч­но, при свар­ке листо­вой ста­ли с защит­ным газом (угле­кис­ло­той или сме­ся­ми), кон­чик нако­неч­ни­ка горел­ки дол­жен быть вро­вень с кра­ем отвер­стия соп­ла.
• При исполь­зо­ва­нии про­во­ло­ки с флю­сом (она тре­бу­ет боль­ше­го нагре­ва для акти­ва­ции флю­са) нуж­но выдер­жи­вать более длин­ный вылет про­во­ло­ки. Поэто­му, что­бы рас­сто­я­ние соп­ла от зоны свар­ки не было слиш­ком боль­шим, нако­неч­ник дол­жен быть утоп­лен внутрь соп­ла. Нако­неч­ник дол­жен быть немно­го утоп­лен и при свар­ке с боль­шим напря­же­ни­ем, когда вылет про­во­ло­ки дол­жен быть боль­ше. Так­же, нако­неч­ник горел­ки может быть углуб­лён, если нуж­но варить точ­ка­ми и корот­ки­ми стеж­ка­ми, когда сопло может упи­рать­ся в сва­ри­ва­е­мый металл.
• Исполь­зо­ва­ние непра­виль­но­го нако­неч­ни­ка или соп­ла может быть при­чи­ной избы­точ­ных брызг, про­жи­га насквозь, короб­ле­ния и недо­ста­точ­но­го про­ник­но­ве­ния.

Перед началом работы

Когда ПА подготовлен к работе согласно инструкции, нелишне потратить время на уточнение режимов настройки. В помощь предлагаем таблицу в качестве ориентира. Составление аналога с индивидуальными свойствами ПА поможет в определении лучших режимов и уточнении возможности техники.

Собственная таблица сварочного тока для полуавтомата имеет тенденцию к разрастанию с новым материалом, условий сварки. Уточнение на бумаге для памяти положения переключателя не повредит.

Выбирается рекомендуемое напряжение. Манипулированием с силой тока и скоростью подачи присадки подбираем оптимум при уменьшении тока и максимуме подачи. Затем при росте ампеража. Вольтаж меняется через 0,5 А. Подробная таблица станет личной инструкцией скоростной настройки.

Ориентировочная таблица: сварочный ток (скорость подачи проволоки), взаимозависимость компонентов процесса:

Влияние величины напряжения на качество шва

Выпуклый шов с достаточным проплавом без пористости, наплывов и подрезов выйдет только при сбалансированности основного компонента – напряжения с сопутствующими.

Низкие настройки дают зауженный высокий шов с малым проникновением вглубь. Высокие – уплощённый с расползанием и глубоким кратером ванны. Завышение напряжения негативно влияет на формирование шва: не удаётся создать валик достаточного объёма при глубине расплава на грани прожига.

На фото сверху:

• теплотворность напряжения оптимальна;
• недостаточна;
• избыточна.

Возможные дефекты шва при сварке полуавтоматом и как их не допустить

ПОСМОТРЕТЬ Сварочный аппарат на AliExpress → Дефекты шва возникают, если варить с нарушением технологии и неправильно осуществлять подбор расходных материалов. В этом случае не избежать трещин, подрезов, пор в металле шва, неравномерность его по ширине и длине, а также прожогов, наплывов и других дефектов. Неверно подобранные следующие величины сказываются на таких факторах:

1. Диаметр проволоки: с меньшим ширина шва будет недостаточной, с большим – увеличится, что скажется на глубине провара.
2. Сила тока. Скажется тоже на глубине проваривания: чем больше величина, тем глубже шов, что приводит к прожогам, особенно если варить тонкостенный металл.
3. Напряжение дуги увеличит ширину шва.
4. Скорость сварки. При большой величине уменьшается глубина проваривания, шов становится узким, при недостаточной величине возникают прожоги, шов будет неравномерным, а в некоторых случаях это приведет к короблению изделия.

Рисунок 5 — Дефектный шов

Рисунок 4 — Дефектный шов

Как правильно настроить сварочный полуавтомат: таблица настройки

Насыщенность домашних мастерских сложным электроинструментом профессионального уровня впечатляет. Но не все паспортные возможности оборудования используются. Как настроить полуавтомат сварочный на металл различного сечения, перенастроить на алюминий, нержавейку – сухой информации инструкции недостаточно. Обратимся к знаниям производственников.

Внешнее влияние на настройки

Изменение пространственного положения шва, усиление катета, толщины, конфигурации стыков одного металла потребуют разных настроек. Основные настройки полуавтомата (ПА):

• Напряжение дуги; регулировка отражается на изменении величины тока.
•  Ток – подача проволоки; увеличение скорости подачи проволоки отзывается пропорциональным ростом величины тока и наоборот.
• Расход газа задаётся с опорой на основные параметры, регулируется оценкой качества шва при исключении порообразования.

Далее по результатам тестового прохода режимы электродуговой сварки в среде защитных газов подвергаются корректировке.

Для опытного практика даже звучание зажжённой дуги информативно. Придётся с приобретением полуавтомата привыкать к его особенностям, необходимости подстраивать под изменения:

Вылет и выпуск проволоки

Длина вылета расходного электрода из контактной трубки (наконечника), величина рабочего зазора горелки влияют на качество неразъёмного соединения.

Важно!

Взаиморасположение наконечника горелки относительно сопла в отдельных конструкциях меняется. Они располагаются на одном уровне, контактная трубка утапливается или выдвигается относительно сопла до 3,2 мм.

На коротком вылете ведётся швообразование конструкционных низколегированных сталей – увеличение расстояния разрежает прикрытие защитным газом. Флюсовую проволоку искусственно удлиняют для увеличения температуры плавления.

Управление скоростью подачи проволоки

Переключатель активизации подачи проволоки бывает двухпозиционный (High/Low) или многоступенчатый. Припой большего диаметра выдаётся с замедлением, что оптимизирует процесс.

Перед началом работы

Когда ПА подготовлен к работе согласно инструкции, нелишне потратить время на уточнение режимов настройки. В помощь предлагаем таблицу в качестве ориентира. Составление аналога с индивидуальными свойствами ПА поможет в определении лучших режимов и уточнении возможности техники.

Собственная таблица сварочного тока для полуавтомата имеет тенденцию к разрастанию с новым материалом, условий сварки. Уточнение на бумаге для памяти положения переключателя не повредит.

Ориентировочная таблица: сварочный ток (скорость подачи проволоки), взаимозависимость компонентов процесса:

Влияние величины напряжения на качество шва

Выпуклый шов с достаточным проплавом без пористости, наплывов и подрезов выйдет только при сбалансированности основного компонента – напряжения с сопутствующими.

Низкие настройки дают зауженный высокий шов с малым проникновением вглубь. Высокие – уплощённый с расползанием и глубоким кратером ванны. Завышение напряжения негативно влияет на формирование шва: не удаётся создать валик достаточного объёма при глубине расплава на грани прожига.

На фото сверху:

• теплотворность напряжения оптимальна;
• недостаточна;
• избыточна.

Возможные проблемы и ошибки

Проблемы и промахи при слепом следовании усреднённым рекомендациям – вина сварщика. Об этом упоминалось выше. Подбор режима сварки дело тонкое

Творческий подход и внимание к мелочам –  половина пути к успеху

Опора на опыт профи поможет:

• Потрескивание, щелчки – сигнал недостаточной скорости подачи припоя.
• Присадка плавится на удалении, до наконечника – скорость подачи занижена.
• Избыток брызг – увеличьте подачу газа и индуктивность.
• Пористость, оттенки коричневого и зелёного на шве – слабая газозащита.
• Прожиг, непровар – перебор или недостаток напряжения, скорректируйте индуктивность.
• Неравномерность шва, неустойчивость дуги, непровар – загрязнение сварочного поля, ослаб зажим массы.
• Переменчивость полноты валика, зазубрины – скорость ведения горелки и положение относительно шва нарушены.
• Шов прерывается, неконтролируемое разбрызгивание – превышена длина дуги.

Чем отличается кислородный редуктор от углекислотного?

Конструкции углекислотных редукторов весьма схожи с кислородными, и отличаются в основном способами присоединения к вентилям, и – иногда – отсутствием второго манометра. Поэтому часто возникает вопрос – взаимозаменяемы ли кислородный и углекислотный редукторы.

К кислородному редуктору предъявляются гораздо более высокие эксплуатационные требования. Они связаны с тем, что, в отличие от СО2, кислород не сжижается, а потому находится в баллоне под гораздо более высоким давлением (до 200 ат против 70…80 ат – для сжиженного углекислого газа). Поэтому при попадании кислорода в углекислотный редуктор будет происходит постепенное разрушение уплотняющих мембран. Поэтому углекислотный редуктор не используются для подачи кислорода (обратная замена – допустима).

Отличаются редукторы и возможностями вариантов присоединения к баллону. Углекислотный редуктор можно подсоединять при помощи хомута, а не накидной гайки, поскольку СО2 не обладает свойствами пожаро- и взрывоопасности в случае утечек.

Для повышения чистоты газа, поступающего в редуктор, в конструкции впускающего клапана часто предусматриваются очистные фильтры. Наличие фильтра уменьшает опасность стравливания газа обратно в баллон, где он может образовывать поверхностную подушку над сжиженным газом.

Особенности сварки проволокой

Работа на сварочном полуавтомате для начинающих не сводится только к знанию техники и правил обращения с оборудованием. Чтобы создать качественный шов, нужно грамотно подобрать расходный материал – присадочную проволоку. Она должна отвечать следующему минимальному набору требований:

• Соответствовать по хим.составу свариваемым материалам.
• Быть изготовленной из подходящих компонентов в рамках государственных и технологических стандартов.
• Храниться в рамках заданных сроков и условий.

В сварке различных материалов я применяю стандартные варианты присадки:

• Легированные стали и с низким содержанием углерода – Св-08ГС.
• Стальные сплавы с большим включением углерода – Св-08Г2с.
• Нержавейка – Св-06Х19Н9Т, Св-01Х19Н9, Св-04Х18Н9.
• Алюминий – СВ-АК5.

Основы сварки полуавтоматом

Используя полуавтомат, удобно сваривать даже заржавевший или оцинкованный металл. Поверхность при обработке не будет повреждаться. Главное – знать, какую проволоку выбрать для полуавтомата в соответствии с ГОСТом, чтобы шов был крепким. использовать и медную, и алюминиевую проволоку. Выбрав подходящие расходные материалы, такие как горелка для полуавтомата с необходимой мощностью, можно переходить непосредственно к процессу сварки. Сначала производится настройка оборудования и выполнение защитных мер. Работать нужно в маске и специальной одежде. Тип шва выбирают, отталкиваясь от ГОСТов.

1. Порядок проведения подготовительных операций:
2. Очистить и обезжирить свариваемые детали. Для этого потребуются растворители.
3.  Убедиться в исправности газового оборудования.
4. Сделать шов на пробу, чтобы определить точность настроек.
5. Подобрать силу тока и напряжение.

Углекислый газ – сварка для начинающих

Автомобильные запчасти часто имеют хрупкие элементы, которые нужно время от времени подваривать. Сотрудники СТО обычно используют аппараты с углекислым газом. В процессе обработки детали сохраняют безупречный внешний вид, не покрывается трещинами краска. Поэтому можно сэкономить на дальнейшей грунтовке и окраске. Есть возможность обработать даже небольшой труднодоступный участок. Образуется минимум отходов, шов получается прочный и при этом, достаточно тонкий. Проволока сварочная быстро расплавляется, но сварщику не нужно тратить время на установку электродов. Поэтому скорость работы увеличивается в разы.

Технологию сварки полуавтоматом инверторным с углекислым газом сможет освоить даже начинающий. С его помощью можно обрабатывать в том числе, нержавеющую сталь. Даже если движения будут не очень аккуратными, шов получится ровный. Детали, разнящиеся по толщине, надежно соединятся.

Профессионалы обычно применяют сварку тиг аргоном, когда углекислый газ не подходит. Ответственный момент – выбор давления. Оно должно быть достаточно высоким, чтобы сварная ванна не растекалась. Но если задать слишком сильно увеличить давление, начнет закачиваться воздух.

 Сварка без газа – альтернативный вариант

Используя инертный газ можно предотвратить образование окислов и сделать шов высокого качества. Но работать с газовыми баллонами многие любители не решаются. Тем более, стоимость аргона достаточно высока, и аппарат в хозяйстве использоваться будет не так уж часто. На дачном участке или в гараже удобнее производить сварку без газа с подачей прямого тока. Для этого нужно приобрести порошковую или флюсовую проволоку. Газ образуется в процессе сгорания проволоки, как при использовании стандартного электрода. Образующиеся пары защищают обрабатываемую область.

Как сварить стальное изделие полуавтоматом без газа

Сначала необходимо приобрести катушку стальной проволоки с флюсом. После включается подача подача проволоки для полуавтомата. Для этого поворачивается переключатель на корпусе аппарата. Затем производится закладка флюса внутрь воронки. Необходимо следить за положением держателя, чтобы флюс попадал только в рабочую зону. Затем следует аккуратно открыть защитную заслонку, чтобы выпустить флюс. Теперь можно запустить прибор, нажав на кнопку «Пуск» и начинать водить электродом. Как только образуется электрическая дуга, мастер приступает к варению.

На полуавтомат возлагаются большие надежды. Не нужно затрачивать много времени и сил, как в случае с ручными приборами. Научиться варить может любой желающий. Но для начала придется посвятить время изучению устройства полуавтомата и техник варения. Прежде чем браться за ответственные операции, стоит попрактиковаться. Без тренировки стать сварщиком просто невозможно. Также, следует учитывать повышенный риск травматизма. Поэтому следует в первую очередь соблюдать технику безопасности.

Сварка стационарной дугой

Случайные колебания скорости подачи электродной проволоки и длины дуги могут нарушить стабильность процесса, привести к коротким замыканиям. обрыву дуги. Во избежание этого необходимо изменять скорость плавления электрода, т.е. соответствующим образом варьировать силу сварочного тока.

вольт-амперная характеристика дуги (ВАХ дуги) в защитных газах при плавящемся электроде имеет возрастающий характер.

В определенный момент стабильного процесса сварки скорость подачи электродной проволоки V_п1 равна скорости плавления V_пл1. При этом параметры по току и напряжению определялись рабочей точкой А₁ с длиной дуги l_д1. Допустим, что в связи со сбоями в механизме подачи проволоки скорость подачи уменьшилась. Тогда возникает относительная скорость плавления ΔV_пл = V_пл1 — V_п2, которая приводит к перемещению рабочей точки в новое положение — А₂. Оно характеризуется уменьшением сварочною тока (Δl), что приводит к уменьшению первоначальной скорости плавления. Процесс сварки вернулся в точку А₁ с длиной дуги l_д1. Этот процесс носит название -саморегулирование по длине дуги. Оно становится интенсивнее при более жесткой волыамперной характеристике источника питания.

При сварке от источника с жесткой характеристикой сварщик корректирует режим по току, регулируя скорость подачи проволоки. Однако при этом изменяются длина дуги и напряжение на ней. Для поддержания нужной длины дуги при настройке режима следует корректировать вольт-амперную характеристику ИП, переходя с одной (I) на другую (II).

Стабильность дуги, особенно в потолочном положении, а также размеры шва и его качество зависят от вида переноса электродного металла через дуговой промежуток. Таких видов переноса существует три.

1. Крупнокапельный перенос с короткими замыканиями дуги. Образуются капли размером в 1,5 раза превышающие диаметр электродной проволоки. Процесс сопровождается короткими замыканиями с естественным импульсно-дуговым процессом, обусловленным параметрами режима. Напряжение на дуге периодически снижается до 0 и в момент отрыва капли увеличивается до рабочего значения. Ток в момент короткого замыкания возрастает, что приводит к отрыву капли электродного металла.

Процесс протекает с разбрызгиванием металла, что ухудшает внешний вид сварного соединения, приводит к непроварам, чрезмерной выпуклости шва.

2. Среднекапельный перенос без коротких замыканий.

Дуга горит непрерывно, а электродный металл переносится через дугу каплями, диаметр которых близок к диаметру проволоки.

Сварка идет с периодическим изменением напряжения на дуге и сварочного тока.

Импульсно-дуговой процесс зависит от параметров режима сварки и также сопровождается разбрызгиванием, снижается качество шва.

3. Струйный перенос.

Дуга горит непрерывно, оплавленный конец электрода вытянут конусом, с которого в сварочную ванну стекают капли размером менее 2/3 диаметра электрода. Масса капли невелика, поэтому электродный металл легко переносится в ванну при сварке во всех пространственных положениях.

Разбрызгивание при струйном переносе незначительно. Производительность высока. Получить струйный перенос можно в аргоне. В углекислом газе такой перенос достигается при высокой плотности сварочного тока или при проволоках, активированных редкоземельными элементами

Управляемый перенос электродного металла с требуемыми размерами капель успешно достигается при импульсно-дуговом процессе, когда периодически измененяют напряжение на дуге и ток сварки.

Конструктивные исполнения

Типоразмеры и характеристики устройств должны соответствовать требованиям ГОСТ 13861-89, ISО 2503-83 и ГОСТ 12.2.052-81. Классификация углекислотных редукторов может быть выполнена по следующим параметрам:

1. По числу рабочих камер. Преобладающее количество подобных устройств – однокамерного типа, однако для улучшения стабильности функционирования в условиях пониженных температур наружного воздуха производят и двухкамерные редукторы. Рабочие камеры в таких устройствах расположены последовательно.
2. По условиям работы. Различают рамповые, сетевые и баллонные редукторы. Рамповые предназначаются для работы на многопостовых участках, а сетевые питаются от стационарной сети, проложенной от углекислотной станции предприятия. Для работы отдельных постов предназначаются баллонные углекислотные редукторы, которые рассчитываются на меньшие показатели удельного расхода газа и ограниченный диапазон рабочих давлений.
3. По принципу открытия/закрытия впускающего клапана редукторы для углекислотного баллона могут быть прямого и обратного действия. Принцип действия редуктора второго типа рассмотрен выше, а в редукторах прямого действия все изменения расхода и давления происходят в обратном порядке. Такие редукторы менее удобны при эксплуатации, а потому используются значительно реже.

Читать также: Переделка шуруповерта на литиевые аккумуляторы 18650 18в

Настройка потока защитного газа

Редук­тор с инди­ка­то­ра­ми: А — мано­метр дав­ле­ния газа в бал­лоне, B — рас­хо­до­мер пото­ка газа к сва­роч­но­му аппа­ра­ту.

• Вто­рой инди­ка­тор (рас­хо­до­мер) исполь­зу­ет­ся для настрой­ки пото­ка воз­ду­ха (пока­зы­ва­ет рабо­чее дав­ле­ние, кото­рое пода­ёт­ся в полу­ав­то­мат).
• Так­же, на бал­лоне есть два вен­ти­ля. Один – закры­ва­ет бал­лон, а вто­рой, рас­по­ло­жен­ный на редук­то­ре – регу­ли­ру­ет поток газа, посту­па­ю­ще­го к горел­ке при откры­том бал­лоне. Вен­тиль на бал­лоне откру­чи­ва­ет­ся про­тив часо­вой стрел­ке и закру­чи­ва­ет­ся по часо­вой стрел­ки, как обыч­но. Вен­тиль регу­ли­ров­ки пото­ка газа к аппа­ра­ту, наобо­рот, при закру­чи­ва­нии уве­ли­чи­ва­ет поток защит­но­го газа, а при откру­чи­ва­нии умень­ша­ет.
• Когда вы откро­е­те глав­ный вен­тиль, то уви­ди­те, что дав­ле­ние изме­нит­ся от 0 до опре­де­лён­но­го зна­че­ния (дав­ле­ние в бал­лоне). Открой­те его пол­но­стью. Далее нуж­но поти­хонь­ку повер­нуть регу­ли­ро­воч­ный винт на редук­то­ре до момен­та, когда стрел­ка на шка­ле пока­жет 7–10 л/м. Если у вас не рас­хо­до­мер, а мано­метр, то долж­но быть 1–2 кг/см2. Это ста­ти­че­ское дав­ле­ние, кото­рое изме­нит­ся при нажа­тии на курок горел­ки.
• Что­бы настро­ить поток защит­но­го газа более точ­но, на рабо­чий режим, выклю­чи­те пода­чу про­во­ло­ки, что­бы при нажа­тии на курок горел­ки она не рас­хо­до­ва­лась. Мож­но не отклю­чать про­во­ло­ку, а нажать до момен­та, когда про­во­ло­ка начи­на­ет дви­гать­ся. В таком поло­же­нии настрой­те поток воз­ду­ха вен­ти­лем на редук­то­ре, гля­дя на инди­ка­тор.
• Вооб­ще, поток защит­но­го газа мож­но настро­ить и без инди­ка­то­ров. Начи­нать свар­ку нуж­но с мини­маль­ным рас­хо­дом защит­но­го газа. Далее нуж­но смот­реть на шов. Если будет пори­стость, то нуж­но доба­вить пода­чу газа пока поры не будут боль­ше появ­лять­ся. Так­же, если свар­ка про­ис­хо­дит на ули­це или в поме­ще­нии с вен­ти­ля­ци­ей, то нуж­но учи­ты­вать вли­я­ние вет­ра и сквоз­ня­ков и добав­лять пода­чу газа ещё. Мож­но на слух запом­нить звук воз­ду­ха из горел­ки при пра­виль­ных настрой­ках для кон­крет­ной тол­щи­ны метал­ла. При настрой­ке пото­ка защит­но­го газа нет жёст­ких пра­вил. Нуж­но настра­и­вать газ на эко­ном­ный рас­ход, при этом, что­бы каче­ство шва было хоро­шим.

Полярность при сварке полуавтоматом

Перед свар­кой нуж­но опре­де­лить­ся, какую поляр­ность Вы буде­те исполь­зо­вать.

Про­стая обмед­нён­ная про­во­ло­ка, кото­рая исполь­зу­ет­ся с защит­ным газом долж­на исполь­зо­вать­ся с обрат­ной поляр­но­стью, когда на про­во­ло­ку пода­ёт­ся плюс. Пря­мая поляр­ность исполь­зу­ет­ся, когда в полу­ав­то­ма­те уста­нов­ле­на про­во­ло­ка с флю­сом, кото­рая при­ме­ня­ет­ся без газа. В этом слу­чае на про­во­ло­ку пода­ёт­ся минус, а на сва­ри­ва­е­мый металл, через клем­му плюс. Таким обра­зом, мак­си­маль­ное теп­ло­вы­де­ле­ние обра­зу­ет­ся на про­во­ло­ке. Это нуж­но для того, что­бы флюс в ней смог подей­ство­вать долж­ным обра­зом.

Если исполь­зо­вать непра­виль­ную поляр­ность для опре­де­лён­но­го элек­тро­да (в слу­чае с полу­ав­то­ма­том, про­во­ло­ки), то проч­ность сва­роч­но­го шва будет пло­хой. При исполь­зо­ва­нии непра­виль­ной поляр­но­сти появит­ся мно­го брызг, будет пло­хое про­ник­но­ве­ние при свар­ке и сва­роч­ную дугу будет слож­но кон­тро­ли­ро­вать.

Для сме­ны поляр­но­сти, нуж­но открыть крыш­ку полу­ав­то­ма­та и поме­нять места­ми клем­мы. Рядом с клем­ма­ми нахо­дит­ся таб­ли­ца, уточ­ня­ю­щая поря­док рас­по­ло­же­ния клемм.

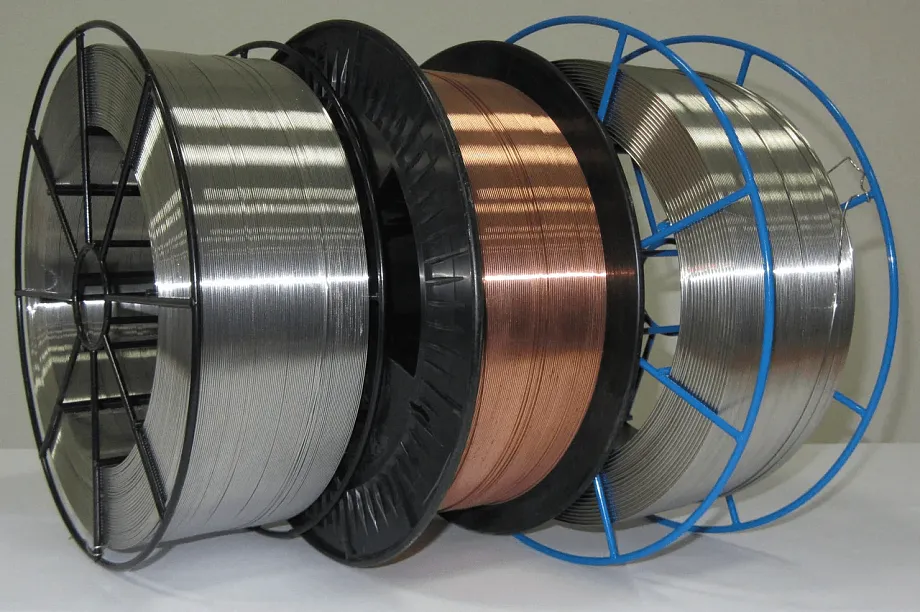

Про­во­ло­ка для свар­ки

В полу­ав­то­ма­те может исполь­зо­вать­ся два вида про­во­лок: про­стая про­во­ло­ка, покры­тая медью и про­во­ло­ка с флю­сом.

• Про­стая про­во­ло­ка для полу­ав­то­ма­ти­че­ской свар­ки при­ме­ня­ет­ся с защит­ным газом, не име­ет ника­ких доба­вок, кото­рые могут «про­ти­во­сто­ять» кор­ро­зии и загряз­не­ни­ям. Поэто­му поверх­ность нуж­но под­го­тав­ли­вать тща­тель­но.
• У вто­ро­го вида про­во­ло­ки в цен­тре рас­по­ло­жен флюс, кото­рый при сго­ра­нии обра­зу­ет защит­ный газ. Таким обра­зом, мож­но обой­тись без бал­ло­на с газом. Такая про­во­ло­ка созда­ёт более глу­бо­кое про­ник­но­ве­ние при свар­ке, чем обыч­ная с газом. Про­во­ло­ка с флю­сом созда­ёт мно­го брызг и шла­ка в зоне свар­ки, кото­рые после завер­ше­ния свар­ки нуж­но счи­стить. При свар­ке такой про­во­ло­кой тре­бу­ет­ся мини­маль­ная под­го­тов­ка поверх­но­сти, про­ща­ют­ся незна­чи­тель­ные загряз­не­ния. Так­же эта про­во­ло­ка хоро­шо рабо­та­ет при вет­ре на ули­це. Для свар­ки про­во­ло­кой с флю­сом тре­бу­ет­ся, что­бы на аппа­ра­те была уста­нов­ле­на пря­мая поляр­ность (см. выше).
• Чем боль­ше тол­щи­на сва­ри­ва­е­мо­го метал­ла, тем боль­ше­го диа­мет­ра про­во­ло­ку нуж­но исполь­зо­вать, так как про­во­ло­ка боль­ше­го диа­мет­ра про­во­дит боль­ше элек­три­че­ства и даёт боль­ший нагрев и луч­шее про­ник­но­ве­ние.
