Как сделать контактную сварку для аккумуляторов 18650 своими руками

Сварочный аппарат своими руками

Технология построения мини инвертора самостоятельно уже не является ни для кого секретом, все советы по тому, как собрать мини сварочный аппарат своими руками, доступны со всеми подробностями. Для начала, рассмотрим какие именно материалы, нам понадобятся для создания этого чуда.

Все инструменты и материалы выкладываются на стол, чтобы не отвлекаться на их поиски в процессе работы и не терять концентрацию. Теперь переходим непосредственно к списку:

1. Понадобятся электроды;
2. Паяльник и припой для него;
3. Инструменты: напильник, пинцет, лупа и зубило;
4. Асинхронный статор от двигателя;
5. Детали для радиотехники;
6. Медный или алюминиевый провод. Возможно, лучше использовать медный провод, так как температура его плавления значительно выше, чем у алюминия, также он проведёт высокое напряжение;
7. Чтобы собрать трансформатор, понадобятся листы сердечника Ш или П-образной формы. Они продаются во многих магазинах с электротоварами.
8. Изоляция, чтобы сделать обмотки.

Теперь для самостоятельной сборки аппарата всё готово. Стоит сразу приготовиться к монотонной и скучной работе, если сомневаетесь что выдержите не один час однообразных действий, лучше не начинать. Приступаем к первому этапу;

1. Первым делом изготовляются основания для обмоток. Все материалы, являющиеся диэлектрическими, подходят на 100%. Когда материал выбран, изготовляются формы.
2. Затем сделайте изоляцию всех деталей с помощью термостойкой изоленты в 2 слоя. Далее укладывается обмотка. Медный провод, который мы рекомендовали до этого, лучше использовать со стеклянной изоляцией, для возможного повышения температуры. Это обезопасит устройство от перегрева, но потребует дополнительных денежных затрат. Обмотку стоит наносить тщательно и не допускать пробелы. Следуя из нужной Вам мощности, делаются отводы на требуемых отрезках обмотки.
3. Далее происходит сборка магнитопровода для трансформатора. Для такого вида устройств, существует специальный материал, его и используем. Собрав всё воедино, стоит проверить каждую обмотку на присутствие сбоев и ошибок.
4. Собирается диодный мост и крепится к устройству. Нужны диоды В200-ой серии или КВРС5010. На каждый диод приходится 50А, поэтому берём 5 штук, так как мощность аппарата 220А.
5. Перед соединением диодов с дросселем, им потребуется радиатор, чтобы отводить температуру;
6. Если есть желание наладить систему охлаждения, внутрь системы устанавливается вентилятор.

Самодельный сварочный аппарат переменного тока

Сварочный агрегат, работающий с переменным током – один из самых распространенных моделей. Он самый простой в использовании и его легко собрать дома по сравнению с другими видами сварочников.

Что для этого нужно:

• Провода для вторичной и первичной обмотки;
• Сердечник для намотки;
• Понижающий трансформатор (можно взять «ЛАТРА»).

Какие нужны провода? Оптимальное напряжение при работе аппарата, созданного самостоятельно, составляет 60В при оптимальном токе – 120 -160А. Исходя из этого, понимаем, что минимальное сечение медных проводов, чтобы намотать первичку, должно быть 3-4 кв. мм. Оптимальное – 7 кв. мм, которое учитывает возможную дополнительную нагрузку и скачки напряжения.

Если нет провода нужного сечения, можно использовать тонкие жилы, наматываемые вместе. Правда толщина обмотки увеличится, что повлечет увеличение габаритов самого аппарата. Чтобы сделать вторичную обмотку можно брать толстый медный провод, состоящий из множества жил.

Сердечник для самоделки делается из пластины стали трансформатора, толщина которой должен быть от 0,35 мм до 0,55 мм. Их необходимо сложить так, чтобы получился сердечник необходимой толщины, а потом закрепить устройство болтами по углам. В завершении работы следует надфилем обработать поверхность пластинок и сделать изоляцию.

Затем начинается намотка. Вначале первичная (можно сделать примерно 240 витков). Для того чтобы была возможность регулировать проходящий ток, нужно сделать несколько отводов с примерным шагом в 20-25 виточков.

Сколько нужно меди для вторичной обмотки? Обычно количество витков составляет 65-70. Сечение провода – 30 – 35 кв мм. Как и при первичном обматывании нужно делать отводы для регулирования тока. Изоляция проводов должна быть надежной и стойкой к теплу.

Намотка делается в одном направлении и каждый ее слой изолируется. Концы намотки крепятся болтами к пластине и можно считать, что самодельный сварочник готов.

Если нужно увеличить силу тока – в этом деле может помочь вольтодобавка или можно сделать это вручную, уменьшив количество витков первичной намотки и переключив провод на контакт с более малым количеством витков.

Лайфхаки для сварщика

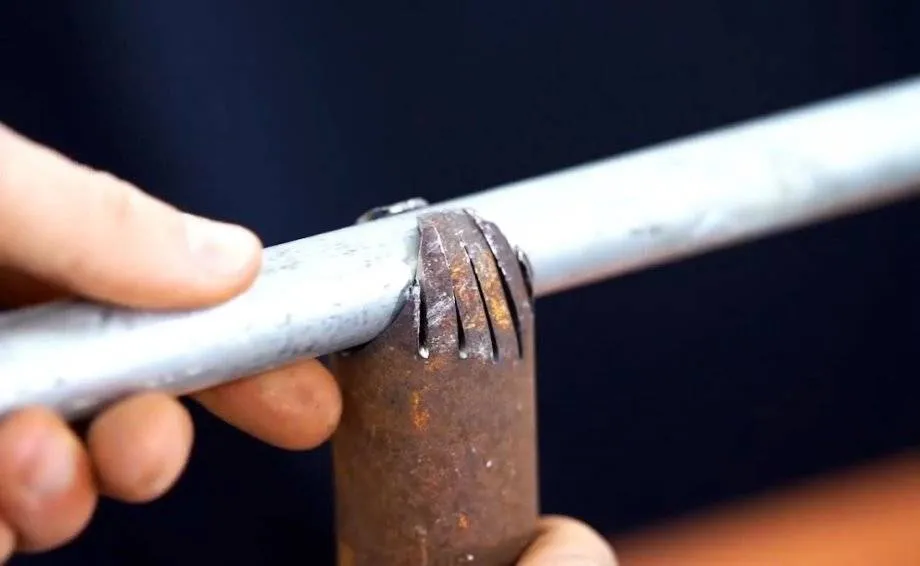

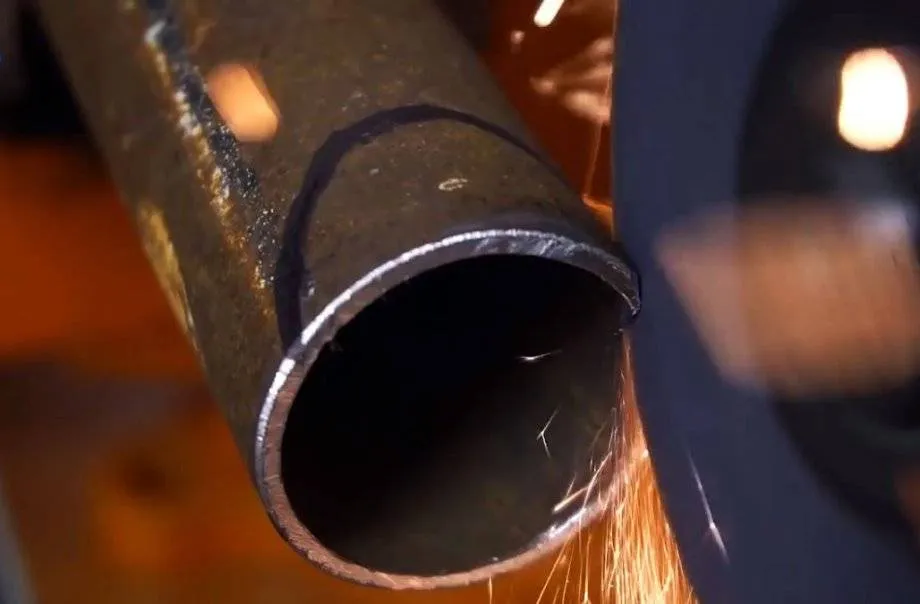

В случае если вам необходимо сварить трубы разного диаметра

Если вам необходимо приварить трубы разного диаметра под прямым углом к торцу, то приложите конец меньшей тубы под углом 90 градусов к концу второй и отметьте маркером, где они промыкаются.

Делаете фигурный надрез с противоположных сторон большей трубы.

В выпирающих частях болгаркой делается пять неглубоких надрезов (они должны доходить примерно до конца фигурного надреза).

После сегменты, что получились при надрезах, необходимо согнуть с помощью молотка под меньшую трубу.

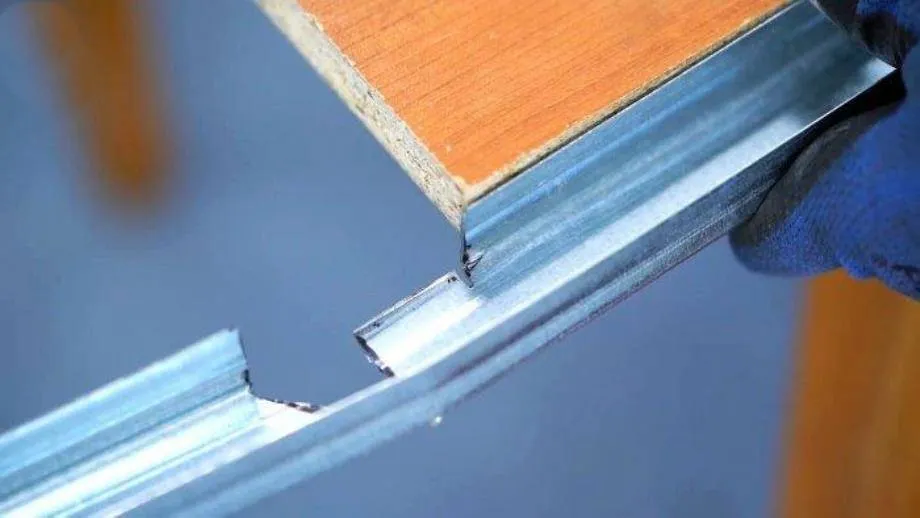

Если вам необходимо согнуть квадратную трубу или п-образный профиль

Для начала делаете надрез в месте сгибания профиля до его нижней стороны.

После через расстояние равное двойной ширине профиля делаете ещё один надрез и отрезаете эту стенку.

Третьем шагом необходимо начертить и вырезать трапецию, доходящую до второй боковой стенки, на нижней стороне профиля. Косая сторона трапеции должна быть равна ширине самого профиля.

И просто сгибаете профиль.

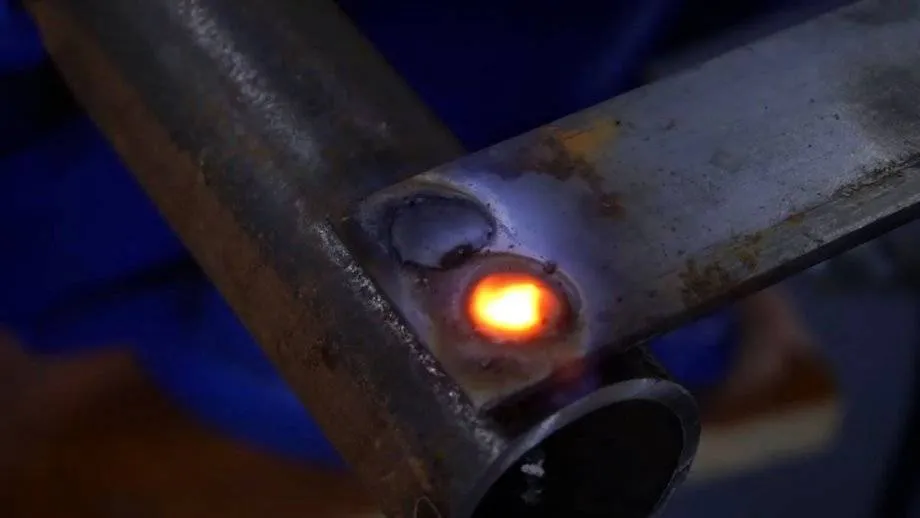

«Электрозаклёпки»

При сваривании тонколистовых деталей нужно быть аккуратным, ведь при сплошном шве металл может случайно повести. Поэтому стоит использовать точечную сварку или «электрозаклёпки».

Для этого в материале, что нужно сварить делается минимум два сквозных отверстия.

Точечными движениями электродом через отверстия припаиваете материал и получаете подобие заклёпок – «электрозаклёпки». Подобные соединения весьма надёжны.

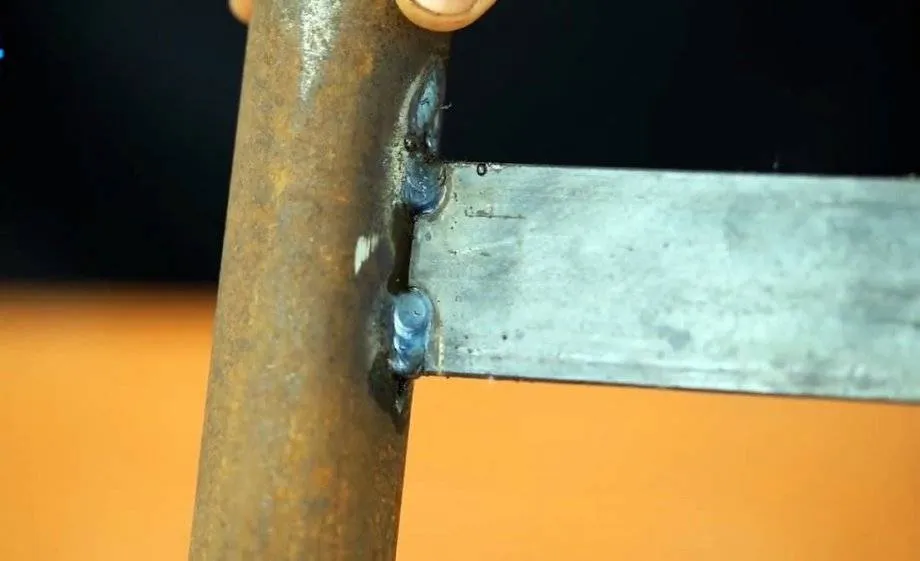

Если нужно сварить трубу с металлической пластиной под прямым углом

Для начала сделайте в трубе паз длинной соответствующей ширине вашей полосы.

Вставьте полосу в трубу и сварите их.

Рекомендую следующее видео и его автора, который рассказывает про полезные самоделки для сварщика:

Изготовление сварочного аппарата

На сегодняшний день практически невозможно и довольно-таки трудно сварить металл или обработать его надлежащим способом, не применяя сварочное оборудование. После того, как вы сделаете сварочный аппарат своими руками, вы сможете выполнять любые работы с металлическими изделиями.

Схема трансформатора с отдельным дросселем.

Чтобы изготовить качественный агрегат необходимо обладать знаниями и навыками, которые помогут понять схему сварочного аппарата постоянного тока или переменного, что является двумя вариантами сборки оборудования.

С целью домашнего использования лучше всего узнать, как сделать мини сварку.

Удобнее вызвать мастера или приобрести уже готовый агрегат, однако иногда это бывает слишком затратно, поскольку на выбор модели по различным параметрам, таким как масса для сварочного аппарата, количество вольтов на сварочный аппарат определить достаточно трудно.

Существует несколько типов сварочных аппаратов: работающих на переменном токе, постоянном, имеющие три фазы либо инверторные. Чтобы выбрать один из вариантов и начать сборку необходимо, рассмотреть каждую схему первых 2-х типов

Во время подготовительного процесса необходимо обратить внимание на стабилизатор напряжения

На переменном токе

Чтобы изготовить самодельные сварочные аппараты необходимо подобрать показатель напряжения, самое лучшее это 60 вольт, ток лучше всего регулировать от 120 до 160 ампер.

Можно самостоятельно определить значение сечения необходимого провода для изготовления первичной обмотки трансформатора, который должен подсоединяться к сети в 220 вольт.

Сечение по параметрам площади не должно быть больше 7 мм2, поскольку к вниманию стоит отметить возможный перепад напряжения и возможной дополнительной нагрузки.

Исходя из вычислений, оптимальным размером диаметра жилы из меди под первичную обмотку, который уменьшает действие механизма, является 3 миллиметра. При выборе алюминия для провода, сечение умножается на значение 1,6.

Стоит отметить, провода нужно обмотать тряпкой, поскольку они должны быть изолированы. Дело в том, что под увеличением температуры провод может расплавиться и возникнет короткое замыкание.

При отсутствии необходимого провода, есть возможность заменить его жилой немного тоньше, приматывая её парно. Однако необходимо помнить, что обмотка толщина увеличится, из-за чего размеры сварочного оборудования будут большими. Под вторичную обмотку применяют большой толщины провод с большим количеством жил из меди.

На постоянном токе

Электрическая схема сварочника на постоянном токе.

Некоторые сварочные аппараты работают при помощи постоянного тока. Благодаря такому агрегату можно сваривать чугунные изделия и конструкции из нержавеющей стали.

Чтобы создать своими руками сварочный аппарат постоянного тока может потребоваться не больше получаса. С целью преобразования самоделки с переменным током, нужно, чтоб вторичная обмотка была подключена с выпрямителем, который собирается на диоде.

В свою очередь, диод должен выдерживать ток с 200 ампер и обладать хорошим охлаждением. Чтобы подровнять значение тока можно воспользоваться конденсаторами, имеющие определенные характеристики и особенности напряжения. После этого агрегат собирается последовательно по схеме.

Дроссели используют в регулировке тока, а контакты, чтоб присоединить держатель. Дополнительные детали используются в передаче тока от внешнего носителя на место сваривания.

Аппарат контактной сварки своими руками

Большинство сварочных операций, выполняемых в домашних условиях, предполагают работу с листовым металлом, толщиной не более 1 мм. Диаметр прутков и проволоки не превышает 4 мм. Поэтому контактная сварка своими руками, схема которой будет рассмотрена ниже, должна быть рассчитана именно на эти параметры. Сварочные аппараты работают от сети переменного тока, напряжением 220 вольт, частотой 50 Гц. Выходное напряжение, образующееся на концах контактно-сварочного механизма, составляет 4-7 вольт. Максимальное значение импульсного сварочного тока – до 1500 ампер.

На принципиальной электрической схеме представлены основные части устройства. В состав аппарата входит силовая часть, цепь управления и автоматический выключатель (АВ1), с помощью которого включается питание и обеспечивается защита при аварийных ситуациях.

Все элементы схемы представлены на рисунке 1. Сюда же входит сварочный трансформатор Т2 включенный в цепь с бесконтактным тиристорным однофазным пускателем МТТ4К. С помощью этого пускателя первичная обмотка трансформатора подключается к питающей цепи.

Схема обмоток сварки с указанием количества витков отображается на рисунке 2. В первичной обмотке имеется шесть выводов, которые можно переключать и регулировать выходной сварочный ток во вторичной обмотке ступенчатым способом. Самый первый вывод всегда подключен к сети, а остальные пять применяются для регулировочных процессов. После выбора нужного режима, к сети подключается только один из них.

Пускатель МТТ4К изображен отдельно на рисунке 3. Данный модуль выполнен в виде тиристорного ключа. Когда его контакты № 4 и 5 замыкаются, происходит коммутация нагрузки через контакты № 1 и 3, включаемые в разрыв цепи первичной обмотки трансформатора Т2. Максимальная нагрузка пускателя, на которую он рассчитан, составляет 800 вольт, а сила тока – до 80 ампер.

В состав схемы управления входит блок питания, сама цепь управления и реле К1. Для блока питания может применяться любой трансформатор с мощностью не выше 20 ватт. Он работает от сети 220В и выдает на вторичной обмотке значение напряжения от 20 до 25В. Функцию выпрямителя выполняет диодный мост, например, КЦ402 или другой элемент с такими же параметрами. Для создания выпрямителя можно использовать и отдельные диоды.

Инвертор из блока питания компьютера

Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно использовать мощный вентилятор, такой как Thermaltake A2016. Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.

Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.

Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.

Далее приведены схемы, для производства печатных плат, которые нужны, чтобы сделать инвертор.

На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.

Как сделать споттер из трансформатора от микроволновки своими руками

Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:

Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления. Перед началом работ микроволновую печь отключают от сети

Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка

При удалении старой обмотки трансформатора от микроволновой печи важно не повредить первичные витки

Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности

Витки при перемотке трансформатора от микроволновки располагают поближе друг к другу

Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный. Закреплять компоненты споттера нужно на диэлектрическом материале, предотвращающем помехи

В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.

Последовательная сборка всех деталей

Все элементы агрегата для сварки должны располагаться на базе из металла или текстолита строго на своих местах.

По правилам выпрямитель граничит с трансформатором, а дроссель находится на одной плате с выпрямителем.

Регулятор силы тока устанавливают на панель управления. Сам каркас для конструкции агрегата создается из листов алюминия, для этого подойдет и сталь.

Также можно воспользоваться уже готовым корпусом, который до этого защищал содержимое системного блока компьютера или осциллографа. Главное, он должен быть прочным и твердым.

Причина такого расположения – сильное нагревание трансформатора и дросселя.

ВАЖНО ЗНАТЬ: Выбор сварочного полуавтомата

Тепло от дросселя отводят тиристоры, устанавливаемые на радиаторах из алюминия. Они сводят на нет даже тепловые волны, исходящие от проводов.

К наружной панели прикрепляют держак электрода, а к задней – провод с вилкой для подключения агрегата к бытовой сети.

Как собрать своими руками агрегат для сварки, демонстрирует видео в нашей статье.

Видео:

Ни в коем случае нельзя фиксировать элементы агрегата вплотную друг к другу, так они должны подвергаться обдуву.

На сторонах каркаса необходимо проделать дырочки, откуда будет поступать воздух. Это нужно и для установки системы охлаждения.

Если агрегат для сварки постоянно находится на одном и том же месте, то с ним вряд ли что-то случится.

Долгое время сможет работать регулятор тока, если точнее, его ручка, зафиксированная на наружной стенке.

Но переносные мини инверторы, которые берут на выездные работы, могут подвергаться механическим ударам. В основном, от этого страдает корпус изделия, но существует риск отпадения дросселя.

Проверять изделие нужно уже со штатными контактными кабелями.

Во время самого первого подключения к сети смотрят на регулятор силы тока

Важно проследить, не осталось ли незафиксированных деталей

Если агрегат исправен и лишен дефектов, то можно приступать к сварке на различных режимах.

https://www.youtube.com/embed/ZyiICM-p5Ro

Как же сделать аппарат?

Это устройство можно собрать из подручных средств. В первую очередь необходимо собрать из инвертора. Необходимо подготовить:

• трансформатор и конденсаторы для сварки;
• диоды и дроссели.

Использование всех перечисленных деталей поможет избежать длительной настройки.

Чаще всего такие аппараты для точечной сварки аккумуляторов мужчины изготавливают из деталей ненужной микроволновки. Она может уже находиться у вас дома, а можно позаимствовать и у друзей. Изготовленная точечная сварка из таких деталей характеризуется мощностью около 800А.

Качественный споттер гарантирует отличный результат работы с тонким металлом. Для выполнения домашних задач зачастую этого результата вполне достаточно, ведь сварка металла происходит в определенных точка.

Для изготовления такого аппарата для контактной точечной сварки лучше выбрать большую микроволновку. Ведь в таких моделях мощный трансформатор. А это основа будущего оборудования.

Трансформатор представляет собой сердечник с двумя обмотками. Он держится за счет сварных швов, которые необходимо удалить ножовкой или болгаркой. Будьте аккуратны, ведь обмотка не должна быть поврежденной. После сердечник нужно разделить на 2 части, очистить от клея и бумаги.

Наматываем вторую обмотку трансформатора. Для этого используют кабель, который подходит к прорези трансформатора, который наматывают на 2 витка.

К основанию прикрепляют трансформатор эпоксидной смолой, сжимая тисками.

Вторичная обмотка позволяет увеличить мощность устройства.

Если вы желаете увеличить больше мощность, то можно использовать дополнительный трансформатор из еще одной микроволновки. Его присоединяют к первому.

Процесс изготовления

Самодельный аппарат для сварки медных проводов можно собрать в пластиковой коробке нужного размера. Если готовый трансформатор с требуемыми параметрами найти не удалось можно сделать его своими руками из снятого со старой бытовой техники. Например, с отслужившей микроволновки. Вторичную обмотку удаляют, на ее место наматывают новую одним или несколькими параллельными проводами общим сечением не меньше 6 мм². Поскольку процесс сварки длится несколько секунд этого достаточно для нечастого ремонта и замены участков домашней электропроводки. Если предстоит сваривать непрерывно много скруток сечение нужно увеличить до 10 мм².

Схема самодельного аппарата для сварки медных скруток

Вместе с трансформатором в кожух устанавливают автоматический выключатель на 16 А для защиты от коротких замыканий и перегрузки. Он также удобен для оперативного отключения сварочного аппарата при перемещениях во время монтажа электропроводки в доме или квартире. Сечение медных жил кабеля для подключения питания должно быть не меньше 4 мм². Для удобства эксплуатации на переднюю стенку кожуха устанавливают индикаторную лампочку зеленого цвета. Там же располагают 2 винтовые клеммы. Изнутри к ним присоединяют провода от вторичной обмотки трансформатора, а снаружи подключают сварочные жилы.

В качестве электрода можно использовать угольный стержень от батарейки, но лучше графитовую щетку от электродвигателя. В ней просверливают несколько неглубоких отверстий под скрутки разного диаметра. Они удержат каплю меди от соскальзывания, что часто случается при использовании стержня от батарейки.

Теплоотводящий зажим для скрутки обычно делают из старых плоскогубцев, прикрепляя к одной из ручек сварочную жилу. Ее конец стачивают, надевают и припаивают медную гильзу, а к ней провод. Сверху на ручки надевают изоляционные термоусадочные трубки. Для плотного охвата скруток в губках плоскогубцев делают отверстия разного диаметра.

Снизу прикручивают ножки от радиоаппаратуры. Если последовательно с электродом включить дроссель сварка станет мягче. На большие аппараты для сварки проводов большого сечения устанавливают регулятор тока. При желании его лучше купить в виде отдельного блока, так как сделать самостоятельно, не разбираясь основательно в электронике, не удастся.

Органы управления самодельным споттером

Изготовить самодельный споттер из деталей микроволновки абсолютно несложно. С этим может справиться любой мастер. Но для того, чтобы споттером было комфортно пользоваться, следует позаботиться об удобных и надежных органах управления. Прежде всего это касается системы электропитания.

Мало вывести шнур электропитания из корпуса. Постоянно включать и выключать вилку в розетку удлинителя нерационально. Прибор может быть постоянно включен в электрическую сеть.

Но для включения прибора на корпусе нужно предусмотреть выключатель и индикатор включенного питания. Можно использовать рычажный или кнопочный переключатель на два положения и световой индикатор включения. Это избавит мастера от постоянного включения и выключения сетевого шнура в розетку, и надежно будет сигнализировать о состоянии прибора.

Для подачи импульса на электрод самодельного споттера силовой кабель подключается через кнопку включения, не имеющую механизма фиксации. Кнопку можно позаимствовать от любой старой ручной дрели, болгарки или подобного инструмента. Все токоведущие части и соединения должны быть надежно заизолированы.

Особенности контактной точечной сварки

Такая разновидность сварки считается термомеханической. Ею пользуются, если требуется спаять между собой тонкие металлические листы или однородные мелкие элементы.

На фото точечной сварки наглядно показаны её ключевые фазы:

• совмещение элементов в нужном положении;
• закрепление их между электродными контактами агрегата;
• нагрев, приводящий к образованию прочного сварного шва.

Данный способ соединения реализованных в металле частей друг с другом очень популярен. Его достоинства заключаются в следующем:

• легкость процесса;
• дешевизна расходных материалов;
• высокая производительность.

Сварочный трансформатор своими руками

Сборка трансформаторного варианта будет от предыдущей несколько отличаться. Этот агрегат работает на переменном токе, но для сварки постоянным током нужно собрать к нему простую приставку .

Для работы вам потребуется трансформаторное железо для сердечника, а также несколько десятков метров толстого провода или толстой медной шины. Все это можно найти в пункте приема металлов. Сердечник лучше всего делать П-образным, тороидальным либо круглым. Многие также берут статор от старого электромотора.

Инструкция сборки П-образного сердечника выглядит таким образом:

• Возьмите трансформаторное железо сечением от 30 до 55 с м 2 . Если показатель будет больше, аппарат получится слишком тяжелым. А если сечение будет меньше 30, прибор не сможет корректно работать.
• Возьмите медный обмоточный провод сечением около 5 мм 2 , оснащенный термостойкой изоляцией из стеклоткани или хлопка. Изоляция важна, поскольку во время работы обмотка может нагреться до 100 градусов и выше. У обмоточного провода сечение квадратное или прямоугольное сечение. Однако такой вариант отыскать сложно. Подойдет и обычный с аналогичным сечением, но только вам нужно будет снять с него изоляцию, обмотать стеклотканью и тщательно пропитать электротехническим лаком, после чего высушить. В первичной обмотке 200 витков.
• Вторичная обмотка потребует порядка 50 витков. Провод обрезать не нужно. Включите в сеть первичную обмотку, а на проводах вторичной отыщите место, где напряжение составляет около 60 В. Для поиска такой точки отматывайте или наматывайте дополнительные витки. Провод может быть алюминиевым, но сечение должно быть больше, чем для первичной обмотки, в 1,7 раза.
• Готовый трансформатор установите в корпус.
• Чтобы вывести вторичную обмотку, потребуются медные клеммы. Возьмите трубку диаметром 10 мм и длиной около 4 см. Расклепайте ее конец и просверлите отверстие с диаметром в 10 мм, а в другой конец вставьте конец провода, предварительно очищенный от изоляции. Далее, обожмите его легкими ударами молотка. Чтобы усилить контакт провода с трубкой-клеммой, нанесите керном на нее насечки. Самодельные клеммы прикрутите к корпусу гайками и болтами. Детали лучше всего использовать медные. Наматывая вторичную обмотку желательно делать отводы через каждые 5−10 витков, они позволят менять ступенчато напряжение на электроде;
• Для изготовления электродержателя возьмите трубу с диаметром около 20 мм и длиной порядка 20 см. На концах примерно в 4 см от торцевой части выпилите выемки до половины диаметра. В выемку вставьте электрод и прижмите пружиной на основе приваренного куста проволоки из стали с диаметром 5 мм. Ко второму кону прикрепите такой же провод, который использовался для вторичной обмотки, с помощью гайки и винта. Наденьте на держатель резиновую трубку с подходящим внутренним диаметром.

Готовый аппарат к сети лучше всего подключать с помощью проводов с сечением от 1,5 с м 2 и более, а также рубильника. Ток в первичной обмотке обычно не превышает показатель в 25 А, а во вторичной колеблется в пределах 6—120 А. Во время работы с электродами диаметром 3 мм через каждые 10−15 делайте остановки, чтобы трансформатор остыл. Если электроды более тонкие, это не нужно. Более частые перерывы нужны, если вы работаете в режиме резки.

Мини-сварка своими руками

Чтобы самостоятельно собрать миниатюрный аппарат для сварки, вам потребуется всего лишь несколько часов и такие материалы:

• стержень графитовый из старой батарейки;
• бокорезы или пассатижи;
• нож;
• сухая тряпка;
• наждачная бумага;
• перчатки;
• 20 см проволоки диаметром 5 мм из алюминия или меди;
• 6 см проволоки ПЭВ 0,5 из меди;
• изолента;
• провод многожильный;
• любой металлический зажим;
• трансформатор от блока питания микроволновки с выпрямителем, или старого телевизора или приемника.

Трансформаторы (с выпрямителем или без него)

Сердце трансформатора — сердечник. Он набирается из пластин трансформаторной стали, изготовить которые вручную довольно проблематично. Правдами и неправдами исходный материал добывается на заводах, в строительных бригадах, на пунктах сбора металлолома. Полученная конструкция (как правило, в виде прямоугольника) должна иметь сечение не меньше, чем 55 см². Это довольно тяжелая конструкция, особенно после укладки обмоток.

При сборке обязательно надо предусмотреть регулировочный винт, с помощью которого можно двигать вторичную обмотку относительно неподвижной первички.

Чтобы не вдаваться в сложности расчетов сечения проводов, возьмем типовые параметры:

сила тока на вторичке 100–150 А;
напряжение холостого хода 60–65 вольт;
рабочее напряжение при сварке 18–25 вольт;
сила тока на первичной обмотке до 25 А.

Исходя из этого, сечение провода первички должно быть не менее 5 мм², если делать с запасом — можно взять провод 6–7 мм². Изоляция должна быть жаростойкой, из материала, не поддерживающего горение.

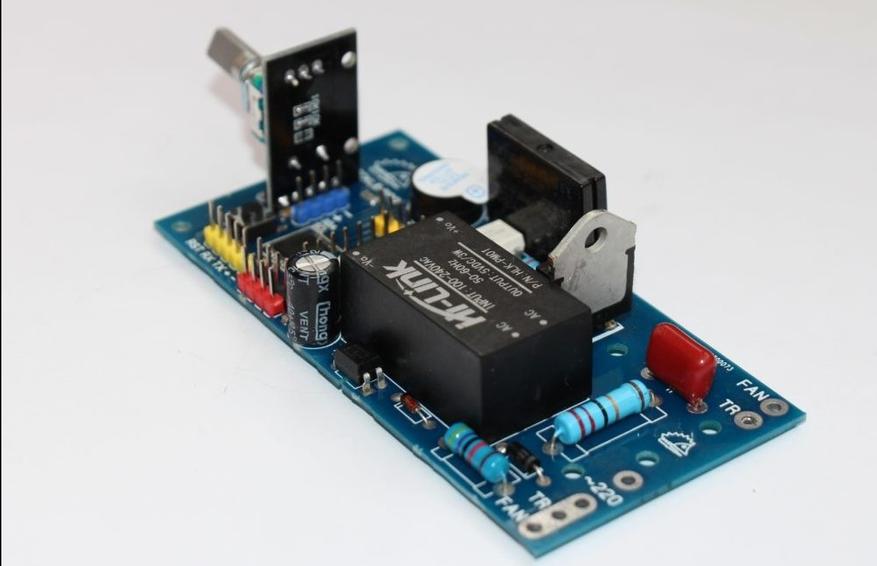

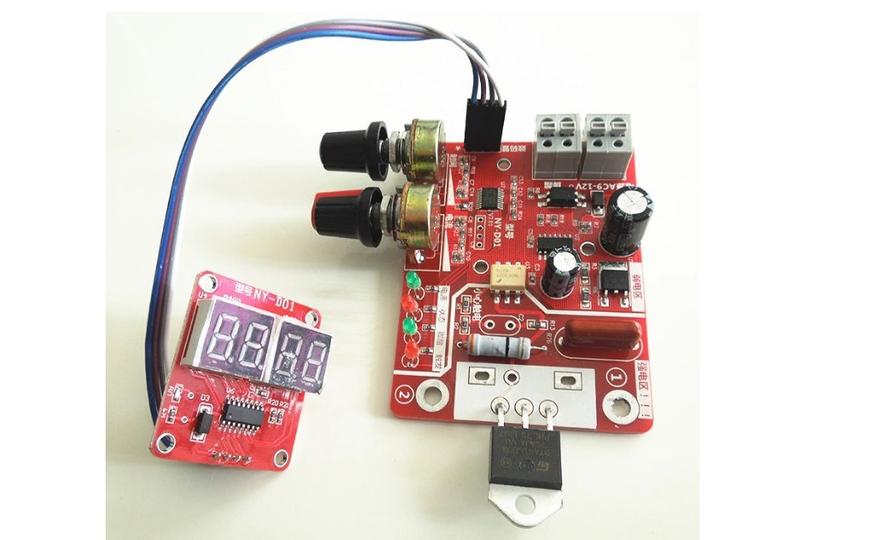

Лучшие компоненты для создания точечной сварки своими руками с Алиэкспресс (для сварки аккумуляторов)

Все необходимое для самодельной точечной сварки (Варим аккумуляторы для шуруповертов, гироскутеров и т.д.)

несколько вариантов сварки, трансформатор для свч, щупы-электроды, никилиевые пластины, корпуса батареек, квинбатерриез.

Для начала список рабочих купонов для Алиэкспресс

Aliexpress — купон $8 при покупке от $80 (начнет работать с 6 мая). Выбираем Saudi Arabia и кликаем сюда.

Акция — зажигаем фонарики. Дают купоны $20 при покупке от $120 (за 3 зажженных фонарика), $25/$120 (за 6 фонариков). Раз в день по фонарику, заходим и кликаем по LIGHT UP.

Купоны можно будет использовать с 6-го мая 10:00 МСК до 13 мая 09:59.

Самый простой вариант контактной сварки для создания недорогого варианта — на базе трансформатора от микроволновки и недорогих компонентов с Али.

На фото список необходимых деталей и схематичное соединение.

В лоте есть все необходимое плюс информация по сборке. Понадобится трансформатор от старой микроволновки.

Плата управления позволяет выставить мощность импульса сварки и его длительность. Тиристор в комплекте на 100А.

Цена от 500 рублей за плату. Есть полностью собранные варианты.

Компоновка чуть другая, этот будет проще разместить в корпусе. Существует готовая панелька под эту плату.

Это усовершенствованный вариант на STM8, дисплей подключается отдельно, дисплей сразу в корпусе под монтаж.

Подходит не только для машинок SUNKKO, но и для DIY вариантов. Расстояние контактов регулируется от 1 до 4 мм, ток до 500А.

Это недорогой вариант держателей, один из самых бюджетных на Али.

В основании цанговый зажим, очень удобно менять стержни для сварки. Это расходный материал.

В лоте 10 шт. Это медные заточенные стержни, которые зажимаются в рабочую часть аппарата для точечной сварки. По мере износа меняются.

Это специальная лента для соединения сборок аккумуляторов. В зависимости от толщины (0.1. 0.2 мм) и ширины от 5мм и шире предназначены для пропускания определенного тока. Чем толще и шире — тем мощнее сборка. Существуют простые ленты, ленты для соединения аккумуляторов в несколько рядов или под углом, а также уже нарубленные пластины для готовых сборок

Обратите внимание на держатели аккумуляторов 18650

Ну и последний ингредиент — это силовой трансформатор. Беглый поиск по Али дал несколько вариантов, но дешевле брать по месту. Ищите с исправной первичной обмоткой — вторичная повышающая не нужна. Доматываете вторичную своим толстым проводом (20-30 квадратов и выше). Чем толще провод, тем лучше. 2-3 витка достаточно. Трансформатор должен обеспечивать 2-3 вольта на выходе и ток до 100А.

Готовые машинки для точечной сварки. Чтоб не заморачиваться.

Это полный комплект в корпусе, с щупами для сварки, регулировкой. Цена не сильно высокая.

Собственно говоря, для чего это нужно.

Для батарей самостоятельного изготовления можно приобрести готовые наборы: корпус, фурнитура, плата управления, контакты. Изготовление не составит труда. Как говорится, просто добавь элементы 18650.

Лучшие аккумуляторы формфактора 18650 для переделки шуруповертов, для питания мощных устройств и электронных сигарет. Подходят для ремонта электроскутеров, самокатов и велосипедов. Честная емкость 3000мАч, долговременный ток разряда до 30А. Низкий саморазряд, низкое внутреннее сопротивление. Официальный магазин Queenbattery

Самодельная мини сварка в домашних условиях

Микросварка, собранная своими руками из подручных материалов и отслужившей свой срок бытовой техники — как раз то, что нужно расчетливому мастеру.

Свой собственный сварочный аппарат всегда пригодится в хозяйстве, пусть и нечасто, но он бывает очень нужен, а иногда без него ну просто никак. Особенно, если вы привыкли что-то самостоятельно мастерить. Поэтому микросварка своими руками, изготовленная из подручных материалов и отслужившей свой срок бытовой техники — как раз то, что нам нужно.

Не будем рассматривать вариант покупки заводского сварочного аппарата, так как это будет требовать денег, а сразу пойдем по пути изготовления самодельной мини сварки в домашних условиях. Здесь есть несколько вполне доступных схем сварочных аппаратов для самостоятельного изготовления, но наиболее простым и малозатратным представляется аппарат контактной, либо точечной сварки.

Изготовление

Все детали при схеме изготовления в домашних условиях трансформаторного сварочника будут располагаться в следующем порядке:

• выпрямитель;
• сетевой фильтр;
• преобразователь;
• трансформатор;
• силовой выпрямитель.

Из схемы можно исключить сетевой фильтр и выпрямитель, но электродуга будет плохоуправляема, а шов — некачественным (неровным, с большими рваными краями, которые потребуют зачистки).

Этапы сборки:

1. Намотка катушек трансформатора. Для инверторного сварочника, который будет работать на переменном и постоянном токе, потребуется высокочастотный трансформатор с модулем преобразования.
2. Лакировка изоляции обмотки.
3. Сборка мгнитопровода. Оптимальный вариант — асинхронный статор от электромотора мощностью 4-5 кВт.
4. Пайка соединений катушек и вывода.
5. Проверка трансформатора.
6. Сборка диодного моста и соединение в схеме. Потребуется 5 диодов класса КВРС5010 или В200.
7. Установка охлаждающего радиатора на каждый диодный мост.
8. Монтаж дросселя на одной плате с выпрямителем.
9. Установка регулятора тока на панели управления.
10. Обеспечение вентиляции всей конструкции. В корпус аппарата для сварки по периметру устанавливаются вентиляторы.
11. Выход на рабочие электроды и держак устанавливается на передней стенке, шнур питания на противоположной.
12. Между платой с блоком питания и силовым узлом рекомендуется установить порог из листового металла, конденсатор напряжения, который будет стабилизировать ток в электродуге.

Вес собранного аппарата для мелкого ремонта от 10 кг. Диодный мост с дросселем рекомендуется изготавливать в отдельном корпусе, для уменьшения веса. Этот узел будет необходимо подключать к аппарату для сварки нержавеющей стали. При переменном напряжении сети для сварки железного профиля, ремонта кузовных работ или точечных прихватов оборудование типа полуавтомат практически не требуется.
