Швеллер

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Особенности применения

Современные швеллеры относятся к категории металлических изделий, сечение которых напоминает букву «П». Сам материал состоит из широкой стенки и двух прилегающих полосок. Чаще всего стальной швеллер (гнутый, равнополочный) выпускается длиной от 3 до 12 метров, при этом толщина его стенок варьируется в пределах 8 миллиметров. Главная особенность этого изделия состоит в небольшом удельном весе и высокой прочности. Все конструкции, которые были изготовлены из такого металлопроката, отличаются лёгкостью и качеством, так как они способны выдерживать большие нагрузки.

Гнутый профиль отличается тем, что он всегда имеет точные размеры и немного скруглённые углы. Отдельно стоит учесть, что готовое изделие никогда не имеет дефектов, так как все погрешности заготовок устраняются под действием профилегибочного станка. Благодаря этому конечный материал не требует дополнительной обработки. В ремонтных работах все чаще используются именно гнутые профили, которые можно эксплуатировать вместе с фаской.

Благодаря этому мастера получают множество экономических и технологических преимуществ, что позволяет снизить трудоёмкость монтажных работ, сократив тем самым сроки строительства

К примеру, многие инженеры привыкли всегда обращать своё внимание на разновидности швеллера, который, в частности, представляет оцинкованный тип термопрофиля, изготовляемого по индивидуальным размерам

Отдельно стоит учесть, что масштабное использование этого материала позволяет существенно снизить уровень нагрузки на итоговую конструкцию, благодаря чему можно использовать более доступные типы фундамента. Итоговые размеры гнутого швеллера сделали этот материал универсальным и многофункциональным, за счёт чего он активно используется как в частном, так и промышленном строительстве. Опытные мастера задействуют его для производства качественных перегородок в офисах и жилых зданиях.

Не стоит забывать и о машиностроении, где без гнутого металлопроката просто не обойтись. Швеллеры активно используются для изготовления долговечных деталей и механизмов для автомобилей, а также для сооружения универсальных рамных конструкций. Прочность этого материала настолько велика, что он считается обязательным на тех заводах, где происходит изготовление надёжных рам для массивных грузовиков.

1 Наиболее распространенные виды швеллеров

Очень часто в основе высотных зданий используются стальные балки в качестве несущего каркаса. При этом, чтобы не повышать нагрузку на фундамент, стальные элементы изготавливаются в виде металлопроката сложного сечения, что позволяет экономить металл и усиливает сопротивление балок на изгиб и растяжение. По большей части для усиления конструкций применяются различные виды швеллеров, из которых наиболее распространенными являются два: П-образный и с сечением в форме буквы Н. Первые делятся на продукты горячего и холодного проката, вторые бывают только горячекатаными, либо собираются методом сварки из двух Т-образных профилей.

Металлопрокат в форме буквы П является сортовым, и, в зависимости от способа изготовления, делится на несколько разновидностей. Горячекатаные профили узнаваемы по острым углам и бывают с расположенными параллельно или под уклоном внутренними плоскостями полок. По точности изготовления существует три категории: высокоточная «А», просто повышенная «Б» и обычная «В». Холоднокатаный швеллер, разновидности которого называют также гнутыми профилями (равнополочными и с полками разного размера), углов не имеет, вместо них имеются плавные изгибы. Для производства таких изделий металлопроката нужен специальный станок-листогиб. В качестве заготовки применяется лист горячекатанный.

Производство швеллеров

В соответствии с требованиями ГОСТ, исходный материал для изготовления швеллеров — это конструкционная, высокоуглеродистая или низкоуглеродистая сталь. В некоторых случаях могут использоваться стали с содержанием легирующих элементов. Окончательный выбор конкретного материала для швеллеров диктуют требования к техническим характеристикам будущего изделия.

Производят металлические детали с использованием прокатного стана. Разогретая до требуемой температуры прямоугольная заготовка подается на него, после чего происходит последовательное обжатие материала вращающимися валками. Размеры заготовки подбираются с учетом особенностей процесса: готовый швеллер получится меньше, поэтому необходим запас для производства. В первую очередь обрабатывают центральную часть будущего изделия, придавая ей форму буквы М. После этого горячекатаный швеллер выравнивают и отправляют на калибровку при помощи специальной машины, которая доводит профиль до точных параметров.

Процесс производства достаточно трудоемкий, однако горячий прокат обладает высокой производительностью и отличным качеством.

Различия горячекатаных и гнутых швеллеров

Причина различий между ними заключается в самом способе производства. Горячекатаный профиль получается прочнее и его можно использовать для укрепления объектов, подвергающихся особо мощным нагрузкам. Однако есть у него и свои недостатки, которые, в принципе, являются продолжением их достоинства.

Достаточно взглянуть на фото швеллера, как одного, так и другого типа, для того чтобы убедиться в том, что горячекатаные изделия имеют более чёткие грани, ярко-выраженные углы. Они более прочны, но при их монтаже, почти невозможно использовать сварку. Они плохо привариваются друг к другу и к другим металлическим деталям.

Градация размеров

Так швеллер №8, то есть изделие, имеющее высоту 8 сантиметров, зачастую используется в процессе строительства жилых многоэтажных домов и производственных цехов.

Материалом для их изготовления служит углеродистая сталь, благодаря чему из них получаются надёжные сварные конструкции. Швеллер № 0 применяется в станкостроении и машиностроении, при строительстве несущих опор мостов.

Швеллер номер 12 предназначен для использования в тех же отраслях человеческой деятельности, что и два предыдущих, от них он отличается только более высоким уровнем прочности. При строительстве наиболее ответственных производственных объектов применяются швеллеры номер 14. Кроме того, их могут использовать и при возведении жилых домов и других подобных объектов.

Швеллер номер 20 используется для усиления конструкций испытывающих усиленные нагрузки. Гнутый швеллер широко используется в строительстве, машиностроении и вообще везде, где требуется усиление прочности конструкций. Однако, несмотря на высокую эффективность гнутого швеллера, гораздо более эффективно выглядит его горячекатаный собрат.

Что это такое: виды, классификация и применение

Металлопрокат представляет собой изделия из разного металла, их производят под определенной температурой путем прокатки. Его используют в машиностроении, строительстве и иных отраслях промышленности. Для производства годятся всевозможные разновидности (жесть, медь, алюминий, нержавейка, легированная и черная сталь, другие). Процесс переработки осуществляется в две стадии:

• Первая – это выплавка железа и чугуна.
• Вторая – изготовление проката.

По завершении изготовления, проверки на соответствие установленных стандартов и норм, все должно быть готово к реализации на рынках страны.

Что же это более конкретно

Грубо говоря, это кусок сплава, который может быть самостоятельным элементом. К примеру, листом железа можно покрыть сарай. Но вполне годится как сырье для производства разной продукции. к примеру, из той же тонкой стали делают штампованные кузовные элементы для автомобилей.

Характеристика сортамента и классификация швеллера

Швеллер гнутый изготавливается из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.

По способу изготовления швеллеры делятся на следующие виды:

• Швеллеры стальные горячекатаные;
• Швеллеры стальные специальные;
• Швеллеры стальные гнутые равнополочные;
• Швеллеры стальные гнутые неравнополочные.

В соответствие со своим назначением швеллер подразделяется на:

• Обычный, швеллер широкого применения, сортаментом регламентируемым требованиями ГОСТ 8240-89;
• Специальный, предназначенный для автомобильной промышленности, сортамент по ГОСТ 19425-74;
• Специальный для вагоностроения сортамент ГОСТ 5267.1-90.

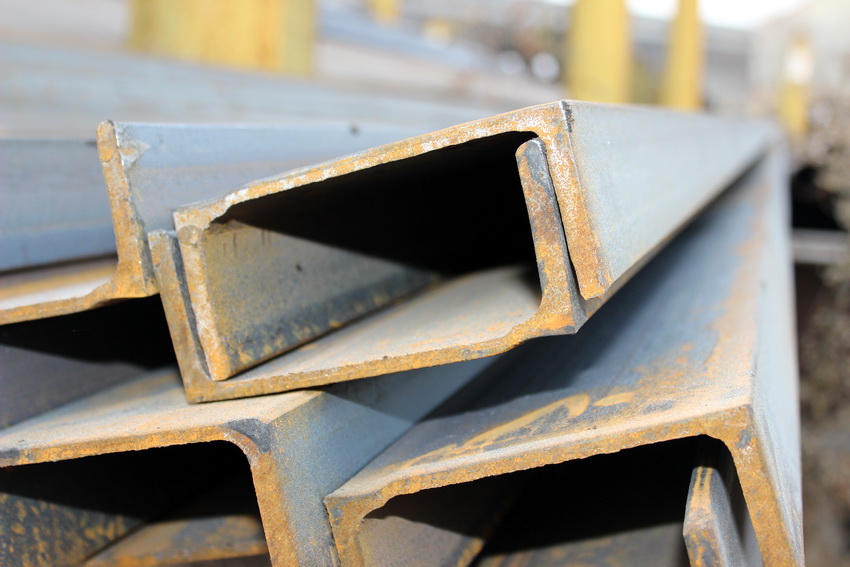

Горячекатаный швеллер — производится путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками.

Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75), отогнутая вверх полка которого имеет отклонение от ширины полки 6-10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию.

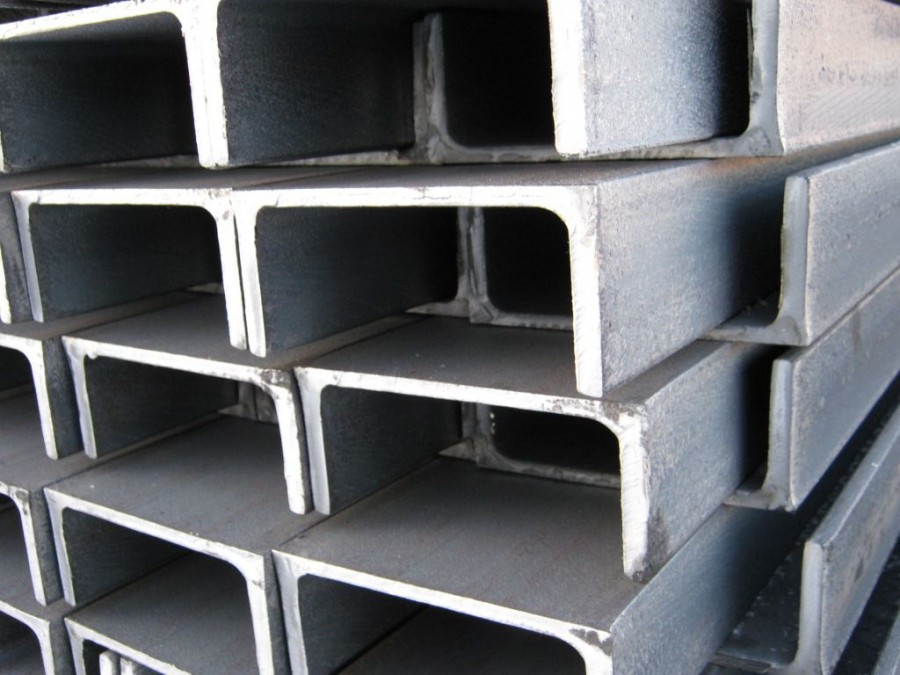

Швеллер стальной горячекатаный
изготавливается согласно ГОСТ 535-88 в двух видах:

• Швеллер с уклоном внутренних граней полок: 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40;
• Швеллер с параллельными гранями полок П: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П;

Швеллер с уклоном граней — изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой «У» и цифрой перед ней, определяющей расстояние между полками в сантиметрах.

Швеллер с параллельными гранями — отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97. Маркируется такой швеллер буквой по типу («П» — с параллельными гранями, «Э» — экономичный, «Л» — лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.

Швеллер с уклоном граней	Швеллер с параллельными гранями

В зависимости от точности прокатки, швеллер горячекатаный подразделяют:

• Высокой точности — «А»;
• Обычной точности — «В».

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

Стальной гнутый швеллер подразделяется на:

• Гнутый равнополочный швеллер;
• Гнутый неравнополочный швеллер.

Стальные гнутые равнополочные швеллера согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Стальные гнутые неравнополочные швеллера изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют категории А и Б.

В зависимости от точности прокатки гнутые швеллеры подразделяются:

• Высокой точности — «А»;
• Повышенной точности — «Б»;
• Обычной точности — «В».

Гнутый равнополочный швеллер	Гнутый неравнополочный швеллер

Формы гнутого швеллера:

• «У» — швеллер с уклоном внутренних граней полок;
• «П» — швеллер с параллельными гранями полок;
• «Л» — швеллер легкой серии с параллельными гранями полок;
• «С» — швеллер специальный.

Какими бывают швеллеры?

По способу производства эти виды металлопроката делят на две большие категории:

• Горячекатаный. Производят при помощи технологии горячего катания.
• Гнутый. Изготавливают с применением технологии холодного катания.

У этих швеллеров разные эксплуатационные параметры и сфера применения. Визуально их разливают благодаря особенностям углов – у гнутого швеллера они закругленные.

По ГОСТу расстояние от одной полки швеллера до другой – в пределах 32-115 см, длина варьируется от 4 до 12 м, а высота – от 5 до 40 см.

Горячекатаные швеллеры также делят на несколько серий в зависимости от прокатки:

• «П» (полки параллельны друг другу);
• «У» (полки расположены с уклоном);
• «Л» (полки параллельные, изделие легкое);
• «С» (специальная разновидность изделия).

При выборе швеллера важно учитывать все эти параметры, а также консультироваться с продавцом, чтобы получить действительно качественную и подходящую для определенных задач продукцию. Какие швеллеры самые востребованные?

Какие швеллеры самые востребованные?

• Тип 10. Широкая сфера применения, чаще используются на крупных промышленных объектах.
• Тип 14. Востребованы при тяжелом армировании несущих элементов зданий и конструкций.
• Тип 16. За счет высокой прочности применяются в строительстве промышленных объектов.
• Тип 20. Предназначены для сложных конструкций, усиливают опоры и перекрытия в зданиях.

У всех перечисленных типов швеллеров есть общие характеристики – это самые прочные изделия с повышенной жесткостью и сопротивляемостью постоянным нагрузкам.

«Швеллеры стальные горячекатаные. Сортамент» – ГОСТ 8240 97: описание документа

Главное отличие горячекатаного швеллера от гнутого состоит в том, что его производят методом горячего проката. Его изготавливают согласно нескольким ГОСТам, в соответствии с запросами той или иной отрасли. Сортамент швеллеров ГОСТ 8240 97 был утвержден Госстандартом еще в 1997 году и впоследствии одобрен практически всеми постсоветскими странами. 5 апреля 2001 года постановлением Госкомитета РФ по стандартизации и метрологии документ был введен в действие на территории России.

Чертеж стандартного металлического швеллера 80 мм с размерами

В качестве непосредственного Госстандарта в Российской Федерации он начал действовать с некоторыми изменениями с начала 2002 года взамен действующего до этого времени ГОСТ 8240 89 «Швеллеры стальные горячекатаные. Сортамент». Документ указывает на все качественные характеристики металлопрокатных стройматериалов, произведенных горячекатаным методом.

Действующий документ указывает на область применения изделий, устанавливает сортамент стальных горячекатаных швеллеров высотой 5-40 см и шириной полочек 32–115 мм. ГОСТ включает различные параметры форм и размеров, подразделяя изделия на разные серии:

• с уклоном граней внутри;
• с гранями полок, расположенными параллельно;
• экономичные модели с параллельными гранями;
• легкие изделия с гранями полок, расположенными параллельно.

Каждая определенная серия, в соответствии с размерами и качествами стали, из которых производится металлопрокат, предусматривает свою расширенную таблицу сортамента швеллеров ГОСТ 8240-97. Всего документ содержит 7 таблиц, благодаря которым можно выбрать наиболее подходящий материал для строительства.

Для каждого типа швеллеров существует своя таблица госстандартов, в которой указаны основные характеристики материала

Швеллеры 10П, 12П и 10У, соответствующие ГОСТ 8240‒97

В перечне продукции, отвечающей требованиям ГОСТ 8240-97, наиболее популярными являются швеллеры размерами 10 и 12 см. Все они производятся путем горячей прокатки. При этом количество прокаток зависит от первоначальных габаритов заготовки и от требуемой точности изделия. Заготовку подвергают температурной обработке, достигающей 1250 °C.

Швеллер 10П имеет следующие характеристики:

• вес погонного метра равен 8,59 кг;
• в 1 тонне помещается 116,4 м швеллера;
• высота профиля соответствует его главному размеру и равна 100 мм;
• ширина швеллера – 46 мм;
• стенки профиля имеют толщину 4,5 мм;
• толщина полок швеллера достигает 7 мм.

В зависимости от назначения швеллеры подразделяют на легкие и усиленные профили

Швеллер 10У, как и 10П, имеет аналогичные показатели номинальной высоты 100 мм, веса погонного метра величиной 8,59 кг, ширины 46 мм и толщины, равной 4,5 мм. В одной тонне материала содержится 116,4 м. Различия заключаются в характеристиках закругленных полок. В частности, радиус округлой стороны полочки равен 7 мм, а радиус закругленности полок – не более 3 мм.

Учитывая различия в основном размере, то есть в высоте металлопроката, швеллер 12П имеет существенные отличия в параметрах. Его характеристики следующие:

• вес погонного метра равен 10,40 кг;
• в 1 тонне помещается 96,15 м швеллера;
• высота изделия – 120 мм;
• ширина швеллера – 52 мм;
• стенки профиля имеют толщину 4,8 мм;
• толщина полок швеллера не должна превышать 7,8 мм.

Швеллер: размеры

Таблица ниже содержит характеристики швеллеров марки У (грани расположены с уклоном).

Следующая таблица содержит характеристики горячекатаных швеллеров марки П с параллельными гранями.

Условные обозначения:

• t – толщина полки;
• b – ее ширина;
• h – высота готового изделия;
• s – толщина стенки.

Таким образом, стальной швеллер – это изделие, предназначенное для придания возводимым конструкциям более высокой устойчивости. Всю осевую нагрузку такой металлопрокат принимает на себя и равномерно ее распределяет по своей поверхности. Благодаря этому обеспечиваются высокая жесткость и прочность металлоконструкции при нагрузках на изгиб.

Использование швеллера

Благодаря форме швеллера при его производстве сильно снижается расход металла, а у изделия имеется повышенное сопротивление на растяжение. Поэтому данный металлопрокат применяется в основном в строительстве и при сборке различных конструкций в качестве усилителя каркаса. В частности, при помощи швеллеров армируют стеновые и межэтажные перекрытия. Благодаря значительной прочности этот металлопрокат очень хорошо усиливает любые конструкции, придавая им дополнительную жесткость и даже сейсмоустойчивость.

В строительстве практически любых объектов находят применение разные виды металлических швеллеров. Нередко они выполняют роль арматуры для усиления бетонных конструкций. Также этот металлопрокат применяется в вагоно- и автомобилестроении. Из швеллеров собирают рамы, каркасы, несущие конструкции. Поэтому, чтобы заказать швеллер, нужно точно знать его параметры.

Виды проката

На заводах применяют разные виды проката. Технологии отличаются по используемому оборудованию, этапам проведения работ. Для изготовления деталей из стали используют станки разной конструкции.

Листовой

Это популярный вид обработки металла, при котором деталь сначала нагревают, а потом пропускают через вращающиеся валки. Технология может проводиться двумя способами:

1. Горячекатная — метод подразумевает нагрев материала до 1700 градусов по Фаренгейту. После нагревания металл становится более пластичным, менее твердым. Однако прокатка при высоких температурах не позволяет точно просчитывать размер готовых изделий после остывания. Дополнительно к этому, сильный нагрев способствует образованию окалины, которую нужно убирать.
2. Холоднокатная — технология подразумевает малый разогрев заготовок, перед проведением дальнейших работ. Поверхности деталей очищаются от окалин. После этого их подвергают другим технологическим операциям.

Сортовой

Этот вид технологии можно разделить на горячий и холодный методы. С его помощью изготавливается:

1. проволока, арматура;
2. шестигранники, квадраты;
3. круги, полукруглые детали.

Фасонный

Малая группа проката. Название технология получила из-за сложной формы готовых изделий. На выходе получаются детали большой величины. Их изготавливают на промышленных станках. Продукцию фасонного проката можно разделить на две группы:

1. Для массового назначения. К ней относятся швеллера, угловые профиля.
2. Для специального назначения. К ним относятся рельсы для железнодорожных или трамвайных полотен, перекрытия, балки, промышленные упоры.

Такой способ проката применяется в строительстве.

Фасонный прокат

Конструкция

Отличаются металлоизделия и полками, а конкретно их размерами и положением внутренних граней.

По размерам граней бывают:

• равнополочными,
• неравнополочными, когда длина одной из полок больше.

Наибольшей популярностью пользуется первый вариант.

Что касается расположения внутренних граней, то они могут быть перпендикулярны стенке (параллельны друг другу) или располагаться под наклоном. Соответственные параметры также можно узнать после расшифровки маркировки.

• Литерой «П» обозначаются прокат с параллельным положением граней.
• Литера «У» наносится на изделия, чьи грани расположены под уклоном.

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 — 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Преимущества разных видов швеллера

Применение швеллера в промышленности влечет за собой ряд выгод. В первую очередь это выгода экономическая. Высокий уровень прочности металлоизделий позволяет возводить конструкции облегченного типа, экономя на расходе материала, и не теряя при этом в эксплуатационных характеристиках.

Простая механическая обработка, несложный монтаж и удобная транспортировка также относятся к преимуществам швеллеров. Стоит отметить, что монтировать элементы легко даже на высоте, поскольку небольшая масса позволяет сразу подавать их наверх. Более того, монтажные работы можно проводить незамедлительно, минуя этап рихтовки и предварительной подгонки, так как детали имеют точные размеры.

Износостойкость материала, из которого изготовлены швеллеры, увеличивает эксплуатационный срок конструкции. Они устойчивы к воздействию влаги, механическим повреждениям, разным видам деформации. В целом слабые места, которые были бы подвержены разрушению, в таких элементах отсутствуют.

Разные виды П-образных изделий также имеют особенности. Среди преимуществ горячекатаного швеллера следует выделить:

• форма изделия, которая позволяет использовать его там, где требуется повышенная жесткость;
• устойчивость к значительной нагрузке, деформации, различным механическим повреждениям;
• способность противостоять коррозии.

Особенность горячекатаного швеллера, которая в ряде случаев будет недостатком, только одна — элементы плохо поддаются сварке. По этой причине сборные конструкции, в которых необходим данный вид соединения, необходимо изготавливать из холоднокатаных металлоизделий.

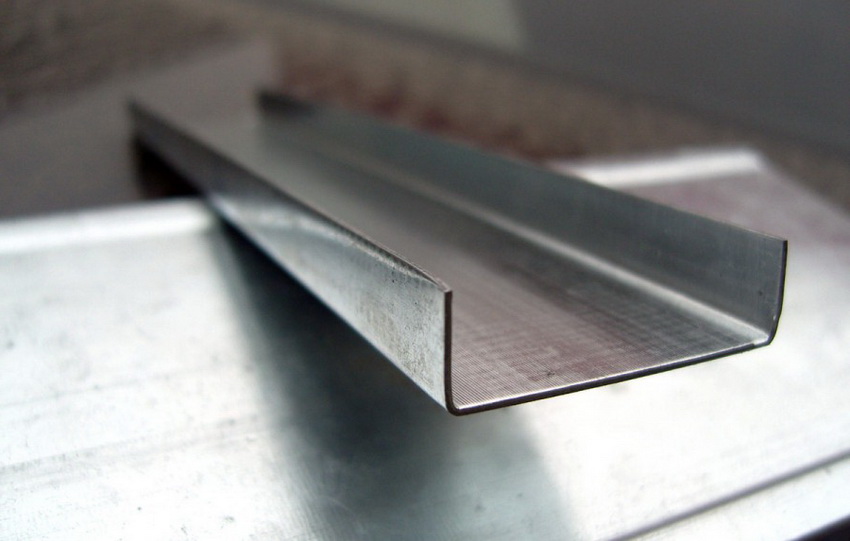

Гнутый швеллер, произведенный на профилегибочных станках из листовых металлических заготовок, получает преимущество уже на этапе изготовления. Благодаря особенностям процесса он может быть сделан любой формы за короткое время.

Основное преимущество гнутого профиля по сравнению с горячекатаным — это облегченный вес. Это снижает трудоемкость монтажа и значительно увеличивает сферу применения металлоизделия. Низкая масса швеллера позволяет возводить каркасы теплиц, каркасы временных сооружений, различные облегченные конструкции, которые, однако, требуют высоких показателей прочности и надежности.

Виды швеллера

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

Изготавливаются они длиной от 4 до 13 м, но по специальному заказу могут быть длиной более 13 м. Разновидностями длины специального швеллера являются

• швеллер мерной длины;
• кратной мерной длины;
• мерной длины с остатком до 5% массы партии (остаток не менее 3 мм);
• кратной мерной длины с остатком до 5% массы партии;
• немерной длины.

В зависимости от точности прокатки, специальный швеллер подразделяется: высокой прочности — А, обычной прочности — В.

Стальные гнутые равнополочные швеллеры согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного швеллера составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Разновидностями длины гнутого равнополочного швеллера являются:

• швеллер мерной длины;
• мерной длины с немерной в количестве не более 5% от массы партии;
• кратной мерной длины;
• кратной мерной длины с немерной в количестве не более 5% от массы партии;
• немерной длины;
• ограниченной длины в пределах немерной.

Стальные гнутые неравнополочные швеллеры изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

В зависимости от точности прокатки гнутые швеллеры подразделяются: высокой точности — А, повышенной точности — Б, обычной точности — В.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют швеллеры с категорией А и Б.

Формы гнутого швеллера: У — с уклоном внутренних граней полок, П — с параллельными гранями полок, Л — легкой серии с параллельными гранями полок, С — специальные.
