Газовые баллоны для сварки. газосварочные баллоны

Редуктор

Для работы с любым газом нужен редуктор. Существуют модели, просто показывающие давление в баллоне и с функцией регулирования газового потока.

Последние виды называют регуляторами. Они адаптированы к определенному газу, окрашены в соответствии с цветом баллона. В продаже есть регуляторы со стрелочной шкалой и ротаметрами.

Если планируется провести аргонодуговую сварку, надо взять регулятор с двумя ротаметрами. При работе с нержавейкой нужен поддув с обратной стороны, который сможет контролировать только такая модель регулятора.

В остальных ситуациях вполне подойдет стрелочный регулятор, который к тому же стоит дешевле. Практики считают стрелочную модель более экономной. Она позволяет при грамотном пользовании избежать сброса давления в начале работы. На регуляторах с ротаторами сбрасывание давления вначале практически неизбежно. Это сопровождается некоторыми потерями газа.

Все регуляторы имеют прокладки из инертных полимеров. Загрязнение газов от контакта с ними абсолютно исключается. При сварке приходится пользоваться различными газами. Для таких производственных случаев целесообразно иметь регуляторы, приспособленные для нескольких типов резьбы.

Как заправить бытовой газовый баллон пропаном?

Пропановые баллоны уже давно используются современным обществом. Сжиженный газ является доступной альтернативой бензину в автомобильной промышленности. В частных домах и на загородных участках пропан служит источником тепла для приготовления пищи и обогрева помещения. Емкость для хранения топливной смеси, как правило, отличается небольшими размерами, поэтому заправка баллонов пропанов – неотъемлемая часть эксплуатации. Регулярность восполнения запасов газа зависит от сферы применения и интенсивности использования топлива. Технологическая сложность конструкции баллона не очень высока, однако существует ряд особенностей, которые будут рассмотрены в данной статье.

На стройплощадке

Проведение огневых работ с применением газобаллонного оборудования на территории, в зданиях/сооружениях строительной площадки проводится только работниками, прошедшими профильное обучение, в том числе по программе ПТМ.

Правила хранения, использования резервуаров с СУГ, кислородом на стройплощадке принципиально не отличаются от аналогичных на предприятиях, в быту, но есть нюансы:

К местам проведения работ по сварке/резки баллоны с СУГ, кислородом доставляют на носилках, санках, специальных тележках, оборудованных надежными крепежными хомутами, ремнями.
При транспортировке недопустимы удары, резкие толчки.
Как транспортировка, так и хранение баллонов должно осуществляться с навинченными предохранительными колпаками.
Запрещено совместное хранение баллонов с кислородом и СУГ, а также емкостями с карбидом кальция, красками, ГСМ.
При хранении/транспортировки пустых баллонов из-под СУГ, кислорода нужно соблюдать меры безопасности, как с неиспользованными резервуарами.
При применении передвижных установок инфракрасного излучения с газовыми горелками баллоны с СУГ должны размещаться на расстоянии: не меньше 1, 5 м – от других приборов отопления, не меньше 1 м – от электросчетчика, розеток/выключателей, электроприборов.

Учитывая сложность рельефа территории стройплощадки (неровности, частую захламленность), условия внутри строящихся зданий/сооружений (стесненность, наличие лесов, временных лестниц, трапов, переходов между этажами/отметками) особую значимость представляет безопасная транспортировка баллонов с газами, их разгрузка, переноска до склада, непосредственно до мест использования; что не менее важно, конечно, и при доставке к жилым зданиям, на предприятия, в организации. Это интересно: Пожарная тревога: виды и действия персонала на объекте

Это интересно: Пожарная тревога: виды и действия персонала на объекте

Какой метод полуавтоматической сварки лучше

При работе без газа зона сварки полностью закрыта от внешнего воздействия за счет флюса. Он легче металла, поэтому способен формировать защитную поверхность.

Если планируется работа без газа, недопустимо использование обычной проволоки. В противном случае получится неровный шов низкого качества с раковинами. Также подобное решение приведет к значительному повышению расхода проволоки, ведь в процессе сварки часть ее будет испаряться

И самое важное – в сварной ванне будет протекать реакция с кислородом, из-за чего в шве появятся окислы и каверны

При соблюдении безгазовой технологии и всех правил можно сформировать аккуратный шов.

Тогда какая полуавтоматическая сварка лучше: с газом или без? За счет газовой среды удается предотвратить попадание кислорода в зону непосредственного проведения работ. Поэтому можно не бояться появления дефектов, вызванных содержанием углерода – шов получается действительно высокого качества. Однако применение данной технологии сопряжено с серьезными физическими и финансовыми затратами. Так, передвижение больших газовых баллонов, без которых сварка невозможна, является нецелесообразным ради нескольких швов. Зарядка баллонов считается нерентабельной, если работы проводятся довольно редко. В таком случае гораздо выгоднее, допустим, сварка алюминия полуавтоматом без газа.

Однако при использовании газовой среды, например, с углекислотой, формируются более благоприятные условия. Кроме того, в зоне обработки обеспечивается охлаждение металла. Этот способ применяется чаще, так как здесь действует простое правило: об экономической выгоде можно говорить, только если аппарат используется на постоянной основе.

Сложно точно сказать, какая полуавтоматическая сварка лучше, так как зачастую выбор одного из методов зависит от определенной ситуации.

Вам решать, какую технологию выбрать, тем более, что все необходимое оборудование сегодня можно легко найти в специализированных магазинах.

Конструкция газовых баллонов для сварки

Основным условием государственного стандарта № 949 для газосварочных баллонов для горючих газов, инертных газов и кислорода выступает изготовление из стальных бесшовных труб. Такое условие способствует значительному уменьшению риска разрыва баллона от трещины или коррозии сварного шва. Баллоны имеют форму цилиндра с конусообразной узкой горловину и выпуклым наружу днищем.

Горловина газового баллона имеет резьбовое отверстие, предназначенное для ввинчивания в него запорной арматуры. В качестве запорной арматуры применяется вентиль, открытие и закрытие которого регулирует выход газа наружу. Применяемые в конструкциях газовых баллонов имеют некоторое различие, для баллонов, предназначенных для транспортировки горючих газов, используются вентили одной конструкции, а для кислородных баллонов совершенно другой.

Для предохранения вентиля от несанкционированного открытия, защиты его при транспортировке на вентиль в транспортном положении надевается специальный предохранительный колпак, имеющий резьбу и накручиваемый на специальное, насаженное на горловину баллона кольцо.

Устойчивость баллонов при их вертикальном расположении обеспечивается насаженным, на дно баллона массивном металлическом башмаке, имеющим квадратную форму.

Виды баллонов для сварки газопламенным способом и полуавтоматической сваркой

Различить баллоны для хранения газов довольно просто, они легко различимы визуально и имеют буквенно-цветовую маркировку. Такая раскраска баллонов позволяет безошибочно определить наполнение баллона, а надпись с названием газа дополняет информацию, зашифрованную в цветовом коде.

Самыми распространенными сегодня выступают газовые баллоны, предназначенные для хранения кислорода. Применяемые как в промышленности, так и в медицине газовые баллоны, с кислородом окрашиваются в синий цвет с белой каймой вокруг не окрашиваемой части баллона, где производится клеймение паспортных данных. Надпись на баллоне наносится белой краской. Кроме, надписи «Кислород» на баллоне может быть дополнительная надпись с предупреждением относительно опасности попадания масла в кислород. В современном мире все чаще кроме паспортных данных и ярлыка о заправке содержимого на корпус баллона может наноситься наклейка на основе самоклеющейся ленты с маркировкой о типе и марке газа.

Ацетиленовые газосварочные баллоны для сварки в отличие от остальных видов газового баллонного оборудования имеют специфическое наполнение. Имея стандартное наполнение в 40 литров такие баллоны, заполняются специальной массой, имеющей глубокую пористую структуру. Такое наполнение имеет специальную цель, для безопасного хранения ацетилена и увеличения его объема в баллоне наполнение пропитывается ацетоном, который обеспечивает растворение ацетилена. Так, расчетным выступает показатель 200-300 грамм ацетона на 1 кг содержимого пористой массы. Такая пропитка обеспечивает равномерное впитывание ацетилена в поры и снижает давление до приемлемых 1,9 МПа. Принято считать, что 1 литр ацетона выступает растворителем для 23 литров ацетилена

При пользовании баллоном с ацетиленом важно обеспечить правильную подачу газа, не более 1700 литров в час, для его экономного расходования. Ацетиленовые баллоны имеют белый цвет окраски с соответствующей надписью на корпусе

Газовые баллоны, наполненные сжатым водородом, имеют темно-зеленую краску окрашивания.

Для пропановых баллонов для сварки газом используется стандартный красный цвет окраски с надписью черным цветом. Следует отметить, что пропановые баллоны, это единственный вид баллонов, корпус которого может быть выполнен из листового металла и соединен сварным швом.

Применяемый в качестве инертного газа при сварке полуавтоматом аргон транспортируется в баллонах черного цвета, а вот для азота применяется маркировка в виде черной окраски баллона с нанесенной на него поперечной полосой коричневой краски.

Баллоны, заполненные гелием, имеют коричневый цвет маркировки корпуса.

Углекислота или сжатый воздух транспортируются в баллонах, имеющих черный цвет и отличающиеся друг от друга, только наружной буквенной маркировкой.

Вес пустого газового баллона 27 литров

Газ пропан применяется для обеспечения работы варочных кухонных плит, отопления жилых, производственных и складских помещений, заправки автомобилей, газовой сварки и резки металла. В нашей стране для бытового газоснабжения чаще всего используются стальные пропановые баллоны, вместимостью 5, 12, 27 и 50 литров.

Такие емкости легко отличить от других, – они всегда окрашиваются в красный цвет. Конструктивно они представляют собой ёмкости, изготовленные из углеродистой стали толщиной 3 мм. К одношовному сварному цилиндру с одной стороны приваривают штампованное дно с подставкой-башмаком, с другой – полусферическую горловину для установки вентиля.

К последнему подключается различное заправочное или раздаточное оборудование.

Сколько весит газовый баллон 12 литров пустой

Для функционирования бытовых газовых приборов от газовых баллонов Вам необходимо иметь редуктор к газовому баллону, соответствующий типу запорного устройства газового баллона, который Вы также можете купить у нас.

Если допустить, что пропан и бутан находятся в баллоне в равных долях, то ответ на вопрос, сколько газа в 50-литровом баллоне (м3) — около 20. Как видим основная разница только в том что толщина стали 2.2 мм, у ГОСТа 3 мм.

Разница в 0,8. Конечно не понятно какая сталь у обоих, но 25 кг/см2 (2,5 МПа) сталь 2,2 выдержит без проблем с запасом, а швы под газ обычно проверяют рентгеном. Зато у ТУ вес баллона меньше на более чем 4 кг при таком же КПД.

Где приобрести пропановый баллон

Мы произвели специальные расчеты, условно переводящие пропан-бутан в газообразное состояние. При стандартных условиях (100 кПа, 288 К) из 1кг сжиженного газа образуется 0,526 м³ пропана или 0,392 м³ бутана. Учитывая процентное соотношение смеси (60% проп.), объем горючего газа рассчитывается по формуле М*(0,526*0,6+0,392*0,4).

Причем всех пользователей подобных емкостей интересует один вопрос. И дачники, и домовладельцы, и автомобилисты желают знать: насколько хватит им такого баллона.

Виды баллонов

Обычно стальные и композитные ёмкости для газа имеют срок эксплуатации, равный 20 лет. Чтобы знать его точно, нужно у продавца попросить соответствующий сертификат производителя, где этот срок написан. Освидетельствование проводят раз в 5 лет. Данные о баллоне также указываются на нём.

Газовые баллоны различного объёмаИсточник om1.ru

Выбирая, какой материал подходит больше, необходимо учитывать следующее:

Композитный баллон в 2-3 раза дороже стального. Он весит меньше. Прозрачность позволяет следить за уровнем наполнения ёмкости и вовремя узнать, когда потребуется заправка газового баллона.
В композитном устройстве обычно предусмотрено наличие клапана стравливания газа при возникновении аварийной ситуации. Он поможет, если давление внутри ёмкости резко возрастёт. В случае повышения температуры сработает плавкий предохранитель. Существуют аналогичные приспособления для стальных баллонов, но их необходимо устанавливать дополнительно.
Меньший вес полимерных баллонов позволяет облегчить их транспортировку и снизить риск повреждения при случайных ударах или падениях.
Композитные баллоны имеют высокую устойчивость к нагреванию. Они не подвержены ржавчине.
Сталь для изготовления баллонов имеет в своём составе примеси молибдена и хрома

В баллонах могут храниться различные газы. Назначение определяется их цветом — ёмкости для пропана имеют красный окрас. При заправке таких газовых баллонов нужно учитывать особенности этого газа.

Редуктор газового баллонаИсточник septik27.ru

В быту применяются ёмкости различных объёмов. Наиболее часто используются 5, 15, 25 и 50 литров для стальных баллонов, и 36 или 47 для тех, которые сделаны из композитного материала. Для минимального объёма, равного 5 л, баллоны хранят на кухне. Если используется 50-литровая ёмкость, то её устанавливают с внешней стороны стены дома в специальной металлической коробке.

О подключении газового баллона к плите рассказано в видео:

Видео описание

Подключение газовой плиты.

Баллоны с объёмом больше 5 л, предназначенных для использования с газовой плитой, должны находиться снаружи дома. Внутри помещения длина гибкого соединительного шланга не может превышать 1 м. При расположении баллона в кухне он не должен находиться ближе, чем на 0,5 м к плите.

Обмен или заправка

После того, как газ израсходован, владелец должен решить, что ему подходит больше: у него есть возможность выполнить заправку газового баллона или купить уже заполненный. Чтобы выбрать в этой ситуации, нужно учитывать следующее:

Чтобы пополнить баллоны, их нужно оставить на станции на один или два дня. Правила заправки бытовых газовых баллонов должны учитывать требования безопасности процедуры. На это время у владельца для использования дома должен быть запасной.
При получении нового баллона с газом экономится время. Однако новая ёмкость может иметь недостатки, которые придётся учитывать при эксплуатации.

При использовании баллонов китайского производства нужно учитывать, что иногда в них имеются более тонкие стенки, что снижает прочность и требует большей внимательности при эксплуатации.

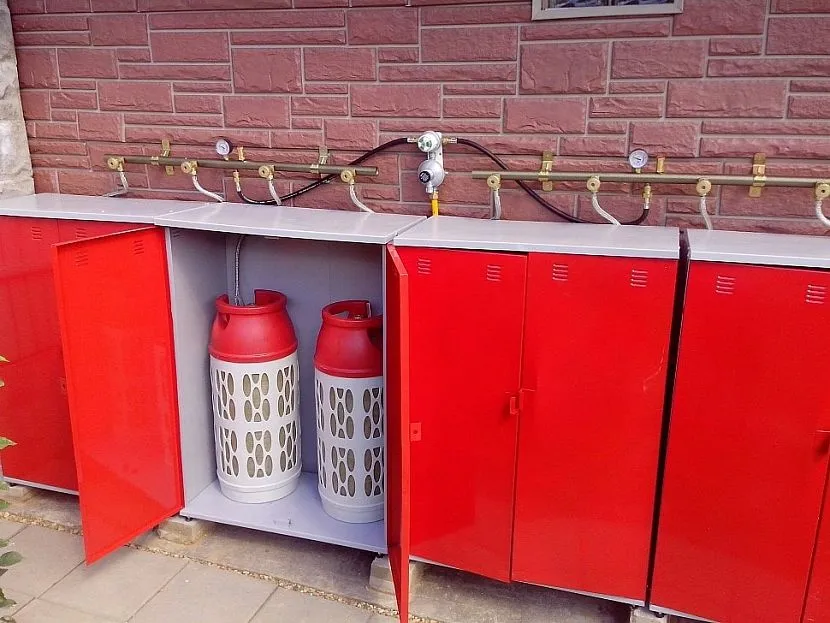

Газовые баллоны в металлическом ящике на улицеИсточник majkop.tiu.ru

Виды газовых баллонов

Сварочные газовые баллоны различаются по цвету, в зависимости от того, какой газ в них закачивают.

Кроме того, в зависимости от типа газа в емкости, различается и цвет надписи.

Например, ацетиленовый баллон газосварочный для газовой сварки окрашивают в белый цвет. А вот синяя краска используется для кислородных емкостей.

Стоит отметить, что они используются не только для выполнения сварочных работ, но и для других целей. Например, кислород востребован в медицине, производстве сверхчистых материалов и др.

Использование подобных емкостей в различных технических целях жестко ограничено государственными стандартами в целях безопасности выполнения работы. Все это необходимо, чтобы исключить вероятность взрыва, возгорания или использования не того газа.

Ацетиленовые баллоны

Маркировка на газовом баллоне.

Ацетилен – это, пожалуй, самый распространенный тип газа, используемый в сварке. Обычно непосредственно к месту работ данный газ поставляется в сорокалитровых баллонах.

В заправленной емкости объемом 40л содержится пять кубометров ацетилена под давлением 1.9 МПа.

Емкости, содержащие ацетилен, отличаются от других из-за своего наполнения. Их заполняют различными материалами с высокой пористостью. Может использоваться пемза, инфузорная земля, уголь.

Специфическое наполнение позволяет надежно и безопасно хранить и транспортировать емкости с газом.

Пропитка наполнения ацетоном позволяет существенно увеличить объем газа. Ацетилен растворяется в ацетоне в соотношении 23л газа на 1 л пропитки. Кроме того ацетон обеспечивает равномерное растворение, а также снижение давления до приемлемого уровня.

Емкости для хранения ацетилена изготавливаются из цельнотянутой трубы, без сварных соединений, окрашиваются в белый цвет и маркируются красной надписью.

Пропановые баллоны

Пропановые емкости окрашиваются в красный цвет и маркируются белой надписью. Это единственный вид емкости, которая может быть сделана с использованием сварного соединения.

Емкость различных баллонов для сварки.

Так как пропан не обладает цветом и запахом его утечку очень тяжело идентифицировать. В связи с этим в него добавляют специальные вещества со специфическим неприятным запахом. Он позволит без труда определить наличие утечки.

Также они могут использоваться в газовых горелках. Например, в инфракрасной газовой горелке применяется данный вид топлива в целях разогрева керамического излучателя.

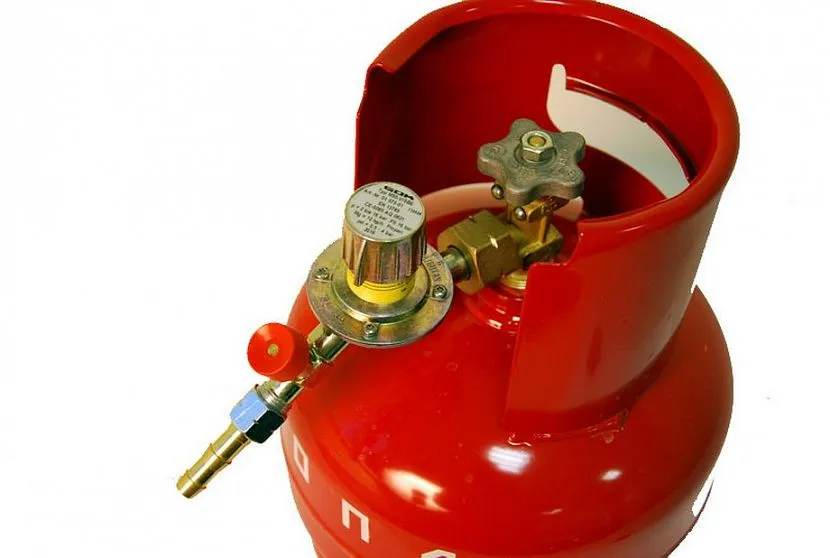

Редуктор для пропановых баллонов

Баллонный газ применяют для сварочных работ. Однако стоит учесть, что давление в баллоне является довольно высоким. Для различных работ оно должно быть снижено. Чтобы отрегулировать это значение, используют газовый редуктор:

Разделяют редукторы прямого и обратного действия. При использовании первых давление в баллоне и рабочий показатель уменьшаются. Редукторы обратного действия работают по другому принципу. При их использовании сначала снижается давление топлива в баллоне, а затем – рабочее.
По особенностям установки и месту размещения редукторы бывают сетевыми, баллонными и рамповыми. Последние применяют для снижения и поддержания давления газа из одного источника на необходимом уровне. При необходимости выполнить большой объем сварочных работ следует выбрать рамповый редуктор. Они способны снижать давление газа, поступающего из нескольких источников единовременно.
В зависимости от вида газа выделяют редукторы, работающие с разными типами топлива – кислород, ацетилен, метал, пропан-бутан. Ацетиленовые следует фиксировать хомутом у упорного винта. Для подсоединения других типов применяется накидная гайка. Обязательно следует учитывать, что резьба гайки должна соответствовать резьбе штуцера у вентиля.
По цвету корпуса редукторы делятся на группы в зависимости от типа газа, к которому они относятся. Для пропана предназначены редукторы с красным корпусом.
По типу редуктора выделяют устройства для работы с негорючими и горючими газами.

Перед приобретением редуктора важно разобраться с вышеперечисленными характеристиками

Порядок замены, безопасность при транспортировке

Конструкция баллонов различается по наличию закрывающего клапана КБ-2 или технического вентиля ВБ-2 по ГОСТ 21804–94. В вариантах с клапаном имеется быстросъемный редуктор, понижающий давление при появлении пламени.

Редуктор крепится к магистральному шлангу через штуцер с небольшим монтажным хомутом:

К баллону с клапаном редуктор крепится натягиванием на горловину клапана с уплотнительным кольцом.
С вентилем соединяется посредством резьбы на штуцере вентиля, в другом случае – накидной гайкой редуктора. В пунктах замены выдается специальная одноразовая прокладка.

Если напор газа заметно снизился и сходит на «нет», не стоит выжимать его до последней капли:

Выключите газ, перекройте вентиль и начните замену баллона.
Помните, что редуктор имеет левую резьбу. Открутите гайку редуктора по часовой стрелке.
Замените баллон.
Приготовьте паронитовую прокладку для замены. Закручивать гайку нужно против часовой стрелки. Баллон должен стоять строго вертикально (никогда не переворачивайте его).
Обязательно закройте кран старого баллона, поставьте заглушку и защитный колпак

Это важно, так как в баллоне всегда остается некоторый объем газа.

Перекрывайте вентиль всегда, если кухонная плита не работает.

Транспортировка баллонов проводится только с предохранительными колпаками и заглушками. При перевозке проверяйте, чтобы кран был закрыт и защищен колпаком.

Баллоны для ацетилена

Сам баллон для хранения ацетилена практически не отличается от аналогичного кислородного, он так же изготавливается из цельнотянутой стальной трубы. На него устанавливается ацетиленовый вентиль особой конструкции, штуцер которой не имеет резьбы (шланги крепятся при помощи специального хомута).

По объему различают баллоны малой (5 л), средней (10 л) и большой (40 л) емкости.

Основное отличие заключается во внутреннем наполнении баллона. Так как баллон с ацетиленом в газообразном состоянии отличается высокой взрывоопасностью, на практике применяется хранение растворенного в ацетоне газа. При этом для предотвращения возможности обратного удара пламени и самопроизвольного распада ацетилена до взрывчатого состояния в баллон помещается специальный наполнитель.

В качестве наполнителя применяется БАУ-А (активированный уголь) или пористая силикатная масса ЛПМ (литая пористая масса). Данный материал занимает третью часть объема баллона, при этом пористый наполнитель способен абсорбировать большее количество газа.

Для того, чтобы обеспечить взрывобезопасность ацетилен растворяют в ацетоне, которым и наполняется баллон с пористым наполнителем. Количество ацетона составляет ориентировочно 230 грамм на 1 литр емкости баллона, именно это и определяет, сколько ацетилена в баллоне можно разместить при полной заправке.

При открытии вентиля баллона происходит испарение ацетилена, который и подается на рабочие устройства.

Требования к баллонам для ацетилена

Баллоны для хранения ацетилена должны быть окрашены в белый цвет, допускается применение светло-серой краски, при этом на них должна иметься красная надпись «АЦЕТИЛЕН», кроме того, если используется литой пористый наполнитель, то добавляется надпись «ЛМ».

Испытание проводится при давлении, превышающем нормативное в 1,5 раза (35 Мпа). Кроме того, каждые два года необходимо проводить проверку массы пористого наполнителя.

Максимально допустимое давление ацетилена в баллоне регламентируется ГОСТ 5457-60 и зависит от температуры окружающего воздуха. При 190С давление не должно превышать 150 атмосфер (15 Мпа), в большинстве случаев баллоны заполняются до 150 атм.

Запрещено эксплуатировать баллоны в следующих случаях:

На более 30% площади поверхности баллона отсутствует покраска.
Нет надписи «Ацетилен» или она выполнена не красной краской.
На корпусе сосуда имеются вмятины, трещины.
Неисправности вентиля, в том числе и частичная или полная его закупорка.
Отсутствие требуемых клейм на корпусе баллона.
Просроченные даты проверки (освидетельствования) баллона и массы пористого наполнителя (в этом случае заправка баллонов ацетиленом категорически запрещена).
При наличии данных (визуальные признаки) того, что баллон подвергался воздействию открытого огня или находился в пожаре.
Если масса пустого баллона существенно отличается от значения, выбитого на корпусе.

Нельзя эксплуатировать и при сильном его нагреве. Нарушение всех этих правил может привести к взрыву ацетилена.

Несколько слов о заправке баллонов

Количество закаченного газа, а, следовательно, и цена баллона ацетилена, определяется простым взвешиванием. Баллон взвешивают до и после заправки, разница в значениях умножается на 1,09 (масса 1 кубического метра ацетилена при 20 градусах Цельсия). Нормативная масса пустого, но готового к закачке баллона выбивается в его паспорте.

Ориентировочно в транспортный баллон (40 литров) можно закачать не менее 5,5-7,5 кг ацетилена, в 10-ти литровый баллон 1,4-2 кг, в 5-ти литровый 0,7-0,8 кг. Кроме того, в баллоны с литым пористым наполнителем входит больше газа, чем в сосуды с активированным углем.

Кроме того, стоит учитывать то, что при каждом использовании всего газа из баллона, из него выходит и около 150 грамм ацетона, который необходимо пополнять.
