Швеллер. сортаменты, таблицы и размеры всех швеллеров

Перфорированные профили

Перфорированные швеллеры

Для решения сложных задач и создания непростых конструкций могут использоваться специальные металлоконструкции, например, швеллер 18, однако есть ряд приложений, где они будут не самым лучшим решением. Речь идет про прокладку инженерных коммуникаций, которые обычно не могут похвастать колоссальным весом. В таких случаях наоборот, требуется обеспечить достаточно высокую прочность, совмещенную с незаметностью. Например, тот же швеллер 24, который может выдержать очень большие веса, слишком громоздкий, да и собственный его вес, мягко говоря, велик.

Монтаж инженерных коммуникаций производится с использованием перфорированных профилей. Такие изделия изготавливаются из стали, однако их прочность не слишком высока из-за наличия перфорации.

Невысокая прочность объясняется еще и тем, что изначально подобные профили разрабатываются именно для монтажа различных коммуникаций или проведения отделочных работ. Очевидно, что швеллер 18, создаваемый для монтажа различных сооружений или усиления уже каких-либо элементов конструкций, уже на стадии проектирования существенно отличается от тех изделий, которые должны будут выдерживать лишь сравнительно небольшие веса.

Нужно сказать, что в общем случае можно выделить следующие виды перфорированных профилей: оцинкованные и окрашенные. Швеллер 6 оцинкованный чаще всего используется в помещениях или там, где практически исключен контакт с каплями воды, абразивными составами или повышенная влажность. Это обусловлено тем, что данный вид покрытия не предназначен для работы в таких условиях, а значит, есть риск появления повреждений и металл начнет разрушаться.

Второй вариант защиты перфошвеллера – это использование порошковых красок. В одной из наших статей мы уже рассматривали данный вопрос, поэтому подробно на нем мы останавливаться не будем. Стоит лишь отметить, что такая защита может использоваться в условиях повышенной влажности и достойно перенесет контакт с каплями или паром.

Размеры перфорированного профиля определяются поставленной перед архитекторами или конструкторами задачей. Обычно используются те решения, которые уже разработаны и успешно применяются на практике. Это еще одна причина, по которой швеллер 16 перфорированный выпускать никто не спешит, ведь использовать то его практически негде. Конечно в роли лотка для прокладки коммуникаций такое изделие подойдет, однако данная ниша уже занята кабельными каналами и специальными лотками. Наиболее популярные варианты – это профиль от 32х20 до 80х40, имеющий 1 или 3 перфорированные стороны.

Выше мы рассмотрели практически весь сортамент профилей, поэтому теперь у вас не должно возникнуть вопроса «Где используется швеллер 18?». Конечно, мы перечислили не все возможные применения, поскольку многие из них являются узкоспециализированными. Тот же швеллер 40 отличается максимальными показателями жесткости и основной сферой его применения является судостроение и создание морских платформ. Стоит сказать, что все размеры профилей могут быть рассмотрены и с точки зрения разбиения по типам. В таком случае производится разбиение на специальные, наклонные, экономичные и легкие, а также изделия, имеющие параллельные грани полок, например, швеллер 22 П.

Особенности применения

Современные швеллеры относятся к категории металлических изделий, сечение которых напоминает букву «П». Сам материал состоит из широкой стенки и двух прилегающих полосок. Чаще всего стальной швеллер (гнутый, равнополочный) выпускается длиной от 3 до 12 метров, при этом толщина его стенок варьируется в пределах 8 миллиметров. Главная особенность этого изделия состоит в небольшом удельном весе и высокой прочности. Все конструкции, которые были изготовлены из такого металлопроката, отличаются лёгкостью и качеством, так как они способны выдерживать большие нагрузки.

Гнутый профиль отличается тем, что он всегда имеет точные размеры и немного скруглённые углы. Отдельно стоит учесть, что готовое изделие никогда не имеет дефектов, так как все погрешности заготовок устраняются под действием профилегибочного станка. Благодаря этому конечный материал не требует дополнительной обработки. В ремонтных работах все чаще используются именно гнутые профили, которые можно эксплуатировать вместе с фаской.

Благодаря этому мастера получают множество экономических и технологических преимуществ, что позволяет снизить трудоёмкость монтажных работ, сократив тем самым сроки строительства

К примеру, многие инженеры привыкли всегда обращать своё внимание на разновидности швеллера, который, в частности, представляет оцинкованный тип термопрофиля, изготовляемого по индивидуальным размерам

Отдельно стоит учесть, что масштабное использование этого материала позволяет существенно снизить уровень нагрузки на итоговую конструкцию, благодаря чему можно использовать более доступные типы фундамента. Итоговые размеры гнутого швеллера сделали этот материал универсальным и многофункциональным, за счёт чего он активно используется как в частном, так и промышленном строительстве. Опытные мастера задействуют его для производства качественных перегородок в офисах и жилых зданиях.

Не стоит забывать и о машиностроении, где без гнутого металлопроката просто не обойтись. Швеллеры активно используются для изготовления долговечных деталей и механизмов для автомобилей, а также для сооружения универсальных рамных конструкций. Прочность этого материала настолько велика, что он считается обязательным на тех заводах, где происходит изготовление надёжных рам для массивных грузовиков.

Характеристика сортамента и классификация швеллера

Швеллер гнутый изготавливается из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.

По способу изготовления швеллеры делятся на следующие виды:

• Швеллеры стальные горячекатаные;
• Швеллеры стальные специальные;
• Швеллеры стальные гнутые равнополочные;
• Швеллеры стальные гнутые неравнополочные.

В соответствие со своим назначением швеллер подразделяется на:

• Обычный, швеллер широкого применения, сортаментом регламентируемым требованиями ГОСТ 8240-89;
• Специальный, предназначенный для автомобильной промышленности, сортамент по ГОСТ 19425-74;
• Специальный для вагоностроения сортамент ГОСТ 5267.1-90.

Горячекатаный швеллер — производится путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками.

Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75), отогнутая вверх полка которого имеет отклонение от ширины полки 6-10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию.

Швеллер стальной горячекатаный
изготавливается согласно ГОСТ 535-88 в двух видах:

• Швеллер с уклоном внутренних граней полок: 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40;
• Швеллер с параллельными гранями полок П: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П;

Швеллер с уклоном граней — изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой «У» и цифрой перед ней, определяющей расстояние между полками в сантиметрах.

Швеллер с параллельными гранями — отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97. Маркируется такой швеллер буквой по типу («П» — с параллельными гранями, «Э» — экономичный, «Л» — лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.

Швеллер с уклоном граней	Швеллер с параллельными гранями

В зависимости от точности прокатки, швеллер горячекатаный подразделяют:

• Высокой точности — «А»;
• Обычной точности — «В».

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

Стальной гнутый швеллер подразделяется на:

• Гнутый равнополочный швеллер;
• Гнутый неравнополочный швеллер.

Стальные гнутые равнополочные швеллера согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Стальные гнутые неравнополочные швеллера изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют категории А и Б.

В зависимости от точности прокатки гнутые швеллеры подразделяются:

• Высокой точности — «А»;
• Повышенной точности — «Б»;
• Обычной точности — «В».

Гнутый равнополочный швеллер	Гнутый неравнополочный швеллер

Формы гнутого швеллера:

• «У» — швеллер с уклоном внутренних граней полок;
• «П» — швеллер с параллельными гранями полок;
• «Л» — швеллер легкой серии с параллельными гранями полок;
• «С» — швеллер специальный.

Основные характеристики сортамента и соответствие швеллеров ГОСТу

Сортамент подразумевает разные характеристики швеллеров. В частности, учитываются:

• уклон внутренних граней;
• толщина стенок и полок;
• радиус закругления внутри швеллера;
• ширина;
• площадь поперечного сечения;
• масса швеллера и погонного метра.
• марка стали, от которой зависят практически все физико-механические качества (твердость, устойчивость к нагрузкам и коррозии).

Широкое использование п-образных швеллеров в различных сферах строительства и производства привело к созданию большого количества нормативов их изготовления

Широкий ассортимент таких профилей повлек за собой разработку большого количества ГОСТов и других технических нормативов. Главным условием высокого качества является именно соответствие швеллеров этим регламентам.

Среди существующих нормативов, утвержденных Госстандартом, необходимо упомянуть следующие:

1. ГОСТ 8240-97. Ему соответствуют все швеллеры, произведенные из стали горячекатаным методом.
2. ГОСТ 19425-74. По этому регламенту производят двутавровые балки и спецшвеллеры.
3. ГОСТ 8278-83. Гнутый швеллер, сортамент включает требования к равнополочным профилям.
4. ГОСТ 8281-80. Это гнутые изделия с неравными полками.
5. ГОСТ 5422-73. Швеллеры из горячекатаной стали, производимые специально для тракторов.
6. ГОСТ 5267.0-90. Горячекатаный п-образный металлопрокат для вагоностроения.
7. ГОСТ 21026-75. Стальные профили, произведенные горячекатаным способом с отогнутой полочкой для вагонеток.

По одному ГОСТу на швеллер производят разные виды металлопроката. Например, горячекатаный профиль уклоном граней полок от 4 до 10%, изготавливается согласно ГОСТ 8240-97. Для отличия его маркируют буквой «У» и соответствующим числом, указывающим на расстояние от полки до полки. По такому же ГОСТу изготавливают и швеллер, имеющий параллельные грани.

Двутавровые швеллеры чаще всего используют для создания каркасных опорных конструкций предполагающих усиленные нагрузки

Марка швеллера: соответствие буквенным и числовым данным

Для различия видов и подвидов швеллеров используют не только обозначения ГОСТа, но и пометку буквами и цифрами, что называется маркировкой металлопроката. Это обусловлено в первую очередь широким диапазоном размеров, различной площадью поперечного сечения и, соответственно, массой швеллера.

Профили, производимые в соответствии с ГОСТ 8240-97, имеют дополнительные и числовые, и буквенные шифры. Цифра, которая стоит первой, свидетельствует о главной характеристике, которая подчеркивает размер швеллера, определяемый расстоянием между полками.

Буква в маркировке обозначает тип п-образной продукции, указывая на особенности строения и расположения граней. Их расшифровка приведена ниже:

• «П» – указывает на параллельность;
• «У» – обозначает наличие уклона на гранях;
• «Э» – свидетельствует об экономичности;
• «Л» – подразумевает лёгкость;
• «С» – говорит о специальном назначении профиля.

Типы п-образных швеллеров и их маркировка

Для определения остальных параметров металлопроката конкретной марки можно воспользоваться специальной таблицей, где указаны ГОСТ швеллера, размеры и другие данные.

Для компактности информации в таблицах используют специальные условные обозначения:

• h – указывает на высоту стенок металлопроката (основная величина);
• b – обозначает ширину полочек;
• S – определяет не площадь, а толщину главной стенки;
• R – указывает на радиус закругленной стороны полочки;
• t – обозначает толщину полочек;
• r – определяет общий радиус закругленности полок.

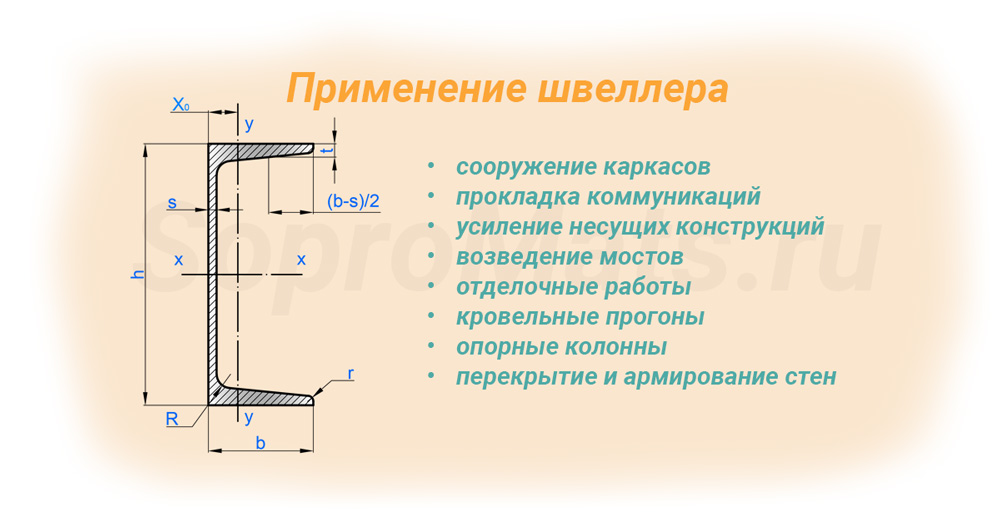

Сферы применения металлических швеллеров

Все перечисленные преимущества предполагают их широкое использование в разных сферах производства и строительства, в том числе и в автомобилестроении. Это необходимый компонент в изготовлении грузовых автомобилей. Именно швеллеры играют усиливающую роль у несущих конструкций.

В масштабном строительстве эти изделия незаменимы в качестве поперечных опор и перекрытий между этажами. Также профиль с п-образным сечением используется как главный материал в строительстве каркасных сооружений, монтаже пандусов. Именно стальные швеллерообразные балки выдерживают высокую поперечную или осевую нагрузку и способны в несколько раз, если сравнивать с материалом из дерева, усилить прочность перекрытия. Это особенно актуально в строительстве перекрытий с большими пролетами.

На заметку! Главное условие правильного выбора материала – это его соответствие требованиям Госстандарта, которые указаны в специальных таблицах швеллеров. Их использование значительно упростит решение поставленной задачи.

П-образный профиль используется для возведения каркасных опорных конструкций.

Кроме машиностроения и создания каркасов, швеллеры как дополнительный материал используют и в других видах транспортного производства, например, в крано- и вагоностроении, где они служат в качестве рам и каркасов. Могут быть также использованы в процессе армирования конструкций из железобетона.

Технология производства

Гнутый стальной швеллер, как и стандартный горячекатаный профиль, делится на две группы изделий: равнополочные и неравнополочные. Производство каждого из видов регламентируется нормами отдельных ГОСТов: создание гнутых равнополочных профилей подчиняется требованиям ГОСТ 8278, а неравнополочных — ГОСТ 8281.

Изготовление такой категории швеллеров осуществляется по технологии холодного деформирования, при котором заготовка в виде листовой стали или штрипса проходит обработку на профилегибочном станке. Формирование профиля с требуемыми параметрами и формой осуществляется за счет того, что парные прессующие валы с возрастающим давлением воздействуют на используемую заготовку, преобразуя ее в швеллер. В качестве производственного сырья для создания продукции используются стали различного вида, в частности:

• Листовая холоднокатаная. Применение такой категории материалов позволяет увеличить прочность швеллера, обеспечить хорошую стойкость к деформациям и способность выдерживать более высокие нагрузки. Это обусловлено тем, что процесс обработки стали происходит при умеренных температурах, в результате чего кристаллическая решетка в структуре материала остается неизменной.
• Листовая горячекатаная. Стали, полученные способом горячего проката, отличаются большей гибкостью и пластичностью.
• Углеродистая.
• Оцинкованная и нержавеющая. Эта группа сталей обладает повышенной коррозионной устойчивостью, что обеспечивает большую долговечность материала.
• Низколегированные. Характеристики швеллеров, сделанных из низколегированных сталей, зависят от типа добавок в составе материала, что позволяет подобрать изделие с оптимальными для заданных условий эксплуатационными параметрами.
• Конструкционная.

Основные характеристики швеллеров

При выборе рассматриваемого строительного материала следует уделить внимание специальным таблицам, которые существенно упрощают поставленную задачу. Швеллеры, размеры которых в таблицах зачастую указываются в миллиметрах, характеризуются:

Длина материла зачастую не указывается в таблицах. Это связано с тем, что подобный показатель может варьироваться в достаточно большом диапазоне.
Больше всего внимания уделяется уклону внутренних граней и другим показателям. Примером можно назвать толщину стенок и полок, радиус внутреннего закругления, площадь поверхности поперечного сечения

Для того чтобы разобраться с основными табличными данными следует рассмотреть поперечное сечение, по которому указывается и ширина швеллера.
Важной характеристикой является вес одного погонного метра. Стальной швеллер предназначен для создания несущей конструкции, но нагрузка будет оказываться и на основание

Для того чтобы рассчитать нагрузку учитывается вес одного погонного метра.
Указывается и марка стали. От типа применяемого материала зависят многие физико-механические качества: твердость поверхности, устойчивость к воздействию нагрузки, коррозионная стойкость и многие другие.

Скачать ГОСТ 8240-97

Основные технические характеристики позволяют подобрать наиболее подходящий строительный материал. Стандартные типоразмеры существенно упрощают процесс проектирования, так как можно рассчитать требуемое количество несущих элементов, максимально допустимую нагрузку и многие другие параметры. Создание сортамента было проведено по причине того, что металлический швеллер получил самое широкое распространение и применяется во многих отраслях промышленности. Размеры швеллеров по ГОСТ соблюдают практически все производители, что существенно упрощает процесс выбора.

Сортамент швеллеров

Перечисленная продукция имеет сортамент, который позволяет выбрать нужный вариант изделия. Для определения какой из швеллеров подойдет в вашем случае, требуется расшифровать буквенные и цифровые маркировки, определяющие свойства изделий. Здесь нет ни чего сложного и буквенные обозначения интуитивно поняты.

Так, если горячекатаный профиль маркируется «П», следовательно, полки параллельны (их внутренние поверхности). Буква «У» прямо указывает на то, что параллельные полки находятся под уклоном. Буквы «сопровождают» цифровые обозначения. Например, маркировка 24 обозначает расстояние между полками, вернее между внешними их поверхностями.

Если буквенные обозначения «П» и «У» относятся к стандартным видам изделий, то для специализированного продукта предусмотрены иные значения. Как ни странно, буква «С» обозначает изделие вне стандарта, выпущенное на заказ по заданным параметрам. Далее уже более понятно: «Л» — легкие для армирования; «Э» — экономичные, с меньшим расходом металла на изделие.

В требованиях к длине швеллера все не так строго. Есть ограничения, но они находятся в определенном диапазоне и имеют некоторый разброс. Стандарты мерной и кратной длины допускают отклонения в длине не более чем на 40 мм для изделий от двух до восьми метров. По кривизне швеллера допускается искажение от заданных размеров не более чем на 0,2% от всей длины изделия. К швеллерам немерной дины таких строгих требований нет.

Технические требования к изготовлению гнутого швеллера

При производстве гнутых профилей используют только стали определенных марок, в соответствии с ГОСТом. По стандартам на поверхности изделий могут допускаться отпечатки, вкатанные пузыри, отдельные забоины, но не допускаются трещины, окалины, раковины, загрязнения и множественные вздутия. Кромки и торцы заготовок согласно стандарту 11475 не допускают зазубрин, расслоений или затянутой кромки. В небольшом количестве забоины и вмятины допустимы, если они не выводят размеры изделия за номинальные. В зависимости от группы качества изделия могут иметь или не иметь трещин по стандарту. Если профиль низкого качества, разрешаются трещины протяженностью до 10 мм в месте изгиба для профиля толщиной 2 мм. Если данный параметр находится в пределах 2-5 мм, то протяженность может быть уже 15 мм, а для толщины более 5-20 мм и выше.

Изделия металлопроката производятся на станке, поэтому снижение качества изделий возможно лишь в том случае, если калибровка валков была выполнена неправильно.

Вне зависимости от стали, используемой при изготовлении профилей, изделия могут монтироваться двумя способами, как болтовым скручиванием, так и сварными швами.

Разновидности швеллеров

Основное различие швеллеров в способе их изготовления, соответственно, есть две категории изделий. В первую категорию входят горячекатаные швеллера, изготовляемые путем горячего катания, ко второй категории относятся холодногнутые швеллера, изготовляемые при помощи холодного катания. Их отличительной чертой является наличие сглаженных углов полок.

Оба вида изделий с одинаковой частотой используются в строительных работах для сооружения прочных конструкций. Также использование швеллеров позволяет на порядок снизить металлоемкость строительных объектов.

Швеллера активно применяют при строительстве с использованием пенобетона – они нужны для создания каркаса, куда впоследствии закладываются эти блоки. Также отметить можно ремонтные и укрепительные работы.

Преимущества

Среди основных достоинств гнутых стальных швеллеров можно выделить следующие:

Максимально точная геометрия профилей.
Более высокая степень жесткости и меньший вес в сравнении с классическими прямолинейными балками.
Обширный диапазон возможных размеров и толщин, обеспечивающий возможность подбора изделия с параметрами, оптимально соответствующими предполагаемым эксплуатационным условиям и степени нагрузки.
Возможность использования изделий при обустройстве металлоконструкций без необходимости выполнения сварочных работ с применением болтовых соединений во время монтажа.
Простота в использовании, обеспечивающая более высокую скорость и продуктивность выполняемых работ.
Гнутый профиль способен легко переносить высокоинтенсивные осевые нагрузки и давление на изгиб.
Максимальная совместимость, обусловленная высокой точностью геометрических параметров.
Экономичность. Гнутые швеллеры являются хорошей альтернативой монолитным балкам и позволяют снизить металлоемкость конструкций при сохранении высокой надежности сооружения

Это положительно сказывается на стоимости строительства.
При необходимости профилю можно придать произвольную форму.
Изделия отлично поддаются сварке, что важно при возведении конструкций, в которых такой тип соединения является приоритетным.

Прайс-лист — швеллер

Компания «МИНПРОМ ГРУПП», предлагает широкий ассортимент стального швеллера по приемлемым ценам, с которыми можно ознакомиться в прайс-листе.

Наши менеджеры, помогут рассчитать стоимость катанки, также проинформируют о скидках, действующих сейчас в нашей компании на необходимый тоннаж и вид швеллера — звоните. Компания «МИНПРОМ ГРУПП» придерживается доступной ценовой политики, поэтому стоимость швеллера достаточно низкая.

Посетители которые хотят купить швеллер, часто ищут его так: швелер, швеллєр, швеллер горячекатанный, швелер гнутый, швелер гнутий, швеллер гнутый, швеллер гнутий, швелер стальной, швелер стальний, швелер сталевий.

Использование швеллера

Благодаря форме швеллера при его производстве сильно снижается расход металла, а у изделия имеется повышенное сопротивление на растяжение. Поэтому данный металлопрокат применяется в основном в строительстве и при сборке различных конструкций в качестве усилителя каркаса. В частности, при помощи швеллеров армируют стеновые и межэтажные перекрытия. Благодаря значительной прочности этот металлопрокат очень хорошо усиливает любые конструкции, придавая им дополнительную жесткость и даже сейсмоустойчивость.

В строительстве практически любых объектов находят применение разные виды металлических швеллеров. Нередко они выполняют роль арматуры для усиления бетонных конструкций. Также этот металлопрокат применяется в вагоно- и автомобилестроении. Из швеллеров собирают рамы, каркасы, несущие конструкции. Поэтому, чтобы заказать швеллер, нужно точно знать его параметры.

.. | Швеллер 24. Швеллер 24 сортамент. Отличие, размеры, швеллер вес 1 метра и швеллер 24 характеристики.

Швеллер 24 — металлопрокат, который в разрезе имеет П-образную форму и имеющий высоту 240 мм. Высотой швеллера является ширина стенки между полками. Замер высоты швеллера производят в плоскости его стенки в центральной части.

24 изготавливают из горячей стальной полосы на сортовом стане путём давления (швеллер горячекатаный) и с помощью гибки холодной заготовки на профилегибочном стане (гнутый швеллер). Для производства используют углеродистую спокойную (сп) и полуспокойную (пс) сталь 3. Также применяют низколегированную сталь с пониженным содержанием углерода и с добавлением марганца — сталь 09Г2С, которая придает прокату повышеннуюпрочность.

24 имеет острые углы сечения с внешней стороны, с внутренней — они сглаженные. У гнутого швеллера с той и другой стороны имеется чёткий прямой угол. менее прочен, чем горячекатаный, но более лёгок и имеет более точные края, одинаковую толщину разных частей хлыста. У горячекатаного швеллера разные части: полки, угол перехода между полками и основной стенкой — имеют разную толщину.

Наша компания реализует 24й швеллер:

• с параллельными гранями полок (обозначается буквой «П) по ГОСТ 8240;
• горячекатаный(24У), 8240;
• швеллер экономичный (обозначается буквой «Э») горячекатаный тонкостенный по ТУ У 27 1-31632138-1381:2010; швеллер экономичный («У») горячекатаный тонкостенный облегчённый по ТУ У 14-2-1185-97. Швеллеры по ТУ обладает высокой жёсткостью и параллельные грани полок.

Швеллер 24У должен иметь уклон внутренней грани полок 4 — 10% в соответствии с ГОСТом. Швеллер с буквой «Э» более лёгкий, чем «П» ( полок) и «У».

По ГОСТ 8240 швеллеры различаются: повышенной точности и обычной точности.

ГОСТ 8240 распространяется на швеллеры общего и специального назначения с высотой 50 — 400 мм и шириной полок 32 — 115 мм.

является основой для металлических несущих конструкций.

Наименование швеллера	Ширина полки	Толщина полки	Толщина стенки	Швеллер 24 вес 1 метра
Швеллер 24У	90	10	5,6	Масса швеллера 24= 24 кг
Швеллер 24П
Швеллер 24Э	5,3	23,69 кг

Гнутый швеллер используют в машиностроении, в строительстве для менее прочных деталей в каркасах. Тяжелый горячекатаный вариант швеллера широко используют в строительстве, благодаря его способности выдерживать большие нагрузки. Швеллер горячекатаный незаменим для перекрытий, строительстве мостов, колонн, памятников, в вагоностроении и автомобильной промышленности, в производстве тяжёлой техники, его используют для прокладки коммуникаций в зданиях. Швеллеры экономичные 24 по ТУ также используют для металлических конструкций. можно сваривать без предварительной обработки и нагрева, его можно использовать в агрессивной среде и в условиях Севера.

Чтобы , заказать доставку, получить , узнать швеллернужно обратиться к сотрудникам нашей компании. Вся остальная информация освящена на нашем сайте. за тонну можно найти в наших прайсах.

Маркировка швеллера

Особенность данного сортамента швеллеров

Группировка информации

В каждой из таблиц выводиться только часть информации: по 10 строчек, между которыми можно переключаться с помощью кнопок, расположеных в правом нижнем углу каждой таблицы.

Фильтрация данных

В таблицах сортамента предусмотрена фильтрация данных, которая позволяет выводить только нужные строчки. Для этого достаточно в поиск ввести уникальное значение параметра швеллера, после чего таблица выдаст только его значения. Рекомендуется вводить значения моментов сопротивления или момента инерции, так как эти величины являются уникальными параметрами каждого швеллера.

Адаптивность сортамента

Все таблицы сортамента являются адаптивными и автоматически подстраиваются под любой размер экрана. Для мобильных устройств, обладающих небольшой шириной экрана, предусмотрена горизонтальная прокрутка: под каждой таблицей имеется специальный ползунок.
