Способы сварки (квадрат 4)

В требованиях по стандартизации описаны и способы сварки. Самыми распространенными из них являются:

• А – автоматическая. Проводится с использования флюса, но без прокладок и подушек;
• Аф – тоже автоматическая. Но в этом случае на подушке;
• ИН – выполняется в инертной среде с применением вольфрамового электрода без присадок;
• ИНп – такой же самый способ, как и предыдущий с той лишь разницей, что присадки применяются;
• ИП – соединение металлом проводится в инертной среде с использованием плавящегося электрода;
• УП – все то же самое, что и ИП, только вместо инертной среды применяется углекислая.

В данном случае в четвертом квадрате стоят символы УП. Это значит, что сваривание выполнялось в углекислой среде плавящимися электродами.

Термический класс сварки

При помощи тепловой энергии, поверхности заготовок, деталей плавят локально. Тепло получают при помощи различных методов, ниже они рассмотрены подробно.

_{Дуговая сварка}

Этот вид наиболее популярен. Для сварочной дуги применятся постоянный, переменный или пульсирующий ток. Дуга производится за счет мощного разряда. Электрод соприкасается с металлом, производится короткое замыкание, при этом инструмент отводится не более чем на 5 мм, за счет такого непрерывного воздействия и происходит нагрев металла. Устойчивость дугового заряда происходит за счет ускорения электродов в электромагнитном поле, затем возникает ионизация газового соединения между анода с катодом.

_{Газовая сварка}

Газовая сварка – это вид сварки плавлением с дополнительным применением газов – кислорода, ацетилена. Тепло, выделяемое в процессе горения газов плавит поверхности вместе с присадочным материалом, тем самым формируя сварочную ванну. Подача газа регулируется с помощью редуктора на баллоне.

_{Электродуговая сварка}

Принцип работы электрической дуговой сварки основан на расплавлении металлов под воздействием электрической дуги. Электрическая дуга образуется за счет увеличения напряжения между двумя электродами, в результате которого происходит электрический пробой. Основа технологического метода электродуговой сварки состоит в коротком замыкании, а если быть точнее, то в насыщении межатомного пространства электрически заряженными частицами. В момент соприкосновения между электродом и изделием протекает ток, возникающая электрическая дуга, температура которой достигает 7000°С, расплавляет металл и образует сварочную ванну.

_{Ручная дуговая сварка}

Аппараты для ручной дуговой сварки широко распространены в быту из-за относительной недороговизмы аппаратов. Так же для этого метода не требуется газ или флюс, так как их функции выполняет электрод. Принцип дуговой сварки сохранен: плавление поверхностей происходит за счет касание электрода к металлическому изделию, которое образует короткое замыкание и происходит зажигание дуги.

_{Сварка неплавящимся электродом (TIG)}

Данная технология схода с газовой сваркой, суть ее заключается в следующем: электрическая дуга зажигается в атмосфере инертного газа между электродом и материалом, таким образом расплавляя металл и присадочный материал. Электрод изготавливают из тугоплавких металлов – вольфрама, циркония, гафния. Данная технология требует высокой квалификации от специалиста.

Сварка в защитных газах

Данный вид сварки может выполняться как плавящимся электродом, так и неплавящимся. Для неплавящихся электродов нужна присадка, а плавящийся электрод сам участвует в процессе создания шва. Инертные газы применяются для обеспечения устойчивости работы дуги. Выбор газа определяет состав свариваемого изделия. Газ подается либо центрально, либо сбоку при повышенных мощностях.

_{Сварка под флюсом}

Применения флюса необходимо для поддержания ровного горения дуги и при формировании сварного шва влияет на его химический состав. Разные составы флюса имеют разные стабилизирующие свойства. Варьируя содержание углерода, серы, марганца и других можно регулировать прочность и устойчивость к холоду.

_{Гипербарическая сварка}

Гипербарическая сварка – это сварка в условиях повышенного давления, например, в воде, либо специально созданной сухой среде. При подводной сварке используется водонепроницаемый электрод который расплавляется и попадает на металл с помощью газового пузыря. Подводная сварка – это один из самых сложных видов работ, которая помимо всего прочего обладает повышенной опасностью поражения электрическим током.

Требования к сварным швам

Требования к швам зависят от условий эксплуатации, видов нагрузки, свойств металла, технологии сварки и пр. Для их классификации по конкретным условиям были разработаны ГОСТы. Например, требования к соединениям ручной сварки приведены в ГОСТ 5264-80.

К общим для всех швов независимо от условий относят:

• прочность;
• надежность;
• долговечность;
• стойкость к коррозии и агрессивным веществам.

О длине и толщине швов в зависимости от особенностей конструкции и марки металла, методах проверки качества и т. д. можно узнать из тематических СНиПов, которые нетрудно найти в свободном доступе. Полученные сведения можно использовать как шпаргалку при выполнении сложной работы.

Типы сварных стыков

Вид определяется взаиморасположением соединяемых деталей. Согласно ГОСТ 5264-80 и ГОСТ 14771-76, различают пять видов сварных стыков:

№ п/п	Наименование	Описание	Маркировка
1	Стыковой	Соединяемые элементы помещаются в одной плоскости, свариваются по прилегающим торцам, возможна обработка кромок. Требует точной подгонки стыкуемых деталей, отличается высокой прочностью.	С
2	Нахлесточный	Параллельные плоскости деталей накладываются друг на друга. Уступают стыковым в надежности при нагрузке, не так требовательны к точности подгонки.	Н
3	Тавровый	Торец детали приваривается к поверхности другой части конструкции вертикально или под углом. Не рекомендуются при изгибающих нагрузках.	Т
4	Угловой	Поверхности соединяемых узлов наклонены по отношению друг к другу (угол соприкосновения кромок — более 300), сварку проводят по торцам изделий.	У
5	Торцевой	Соединяются торцы узлов, чьи боковые поверхности соприкасаются. Для этого на торцы наплавляется слой металла. Применяется при соединении тонких элементов, чтобы избежать прожигания.	С
6	Особые виды швов, не предусмотренные ГОСТ	О

По ГОСТ сварные стыки могут иметь одностороннюю (SS) или двустороннюю обработку (BS), в зависимости от наплавления металла с одной или двух сторон. Различают также однослойную и многослойную сварку.

Выбор сварочного шва определяется конструктивными требованиями к соединению.

Виды швов по ГОСТам (квадраты 2 и 3 примера)

Возможные способы соединения двух элементов вплотную рассматриваются в ГОСТах 14771-76 и 5264-80. Есть такие виды сварочных соединений:

• С – стыковой шов. Два соединяемые элемента находятся в одной плоскости и на одном и том же уровне. Они состыкуются между собой смежными торцами. Это один из наиболее востребованных вариантов соединения. Его особенность заключается в том, что механические характеристики сварного шва очень высоки, а внешний вид готовой конструкции эстетичен. Наряду с положительными сторонами есть и отрицательные. Такой вид соединения остается сложным в техническом плане. Качественно он может быть исполнен только опытными специалистами.
• Т – тавровый шов. Подразумевается соединение двух элементов, расположенных один относительно другого под углом 90 градусов, а место соединения имеет Т-образную конфигурацию. Это наиболее жесткий вариант соединения из всех рассматриваемых. Поэтому его не применяют в случаях, когда для готовой конструкции важна некоторая эластичность.
• Н – нахлесточный шов. Две заготовки располагаются параллельно, но не в одной плоскости. Они соприкасаются с некоторым перекрыванием плоскости. Достаточно прочный и надежный способ соединения, но по жесткости уступает тавровому варианту.
• У – угловой шов. Две заготовки торцами располагаются под углом 90 градусов. Плавятся торцы, в результате чего образуется достаточно прочное и жесткое соединение.
• О – особые типы. Так обозначаются все другие варианты сваривания заготовок, которые не описаны в стандарте.

Оба упомянутые в начале раздела ГОСТа имеют общие черты и перекликаются между собой. Для ручного дугового соединения по ГОСТу 5264-80:

• С1 – С40 стыковые;
• У1 – У10 угловые;
• Н1 – Н2 нахлесточные;
• Т1 – Т9 тавровые.

Выполнение сварочных работ в инертной среде по ГОСТу 14771-76:

• У1 – У10 угловые;
• С1 – С27 стыковые;
• Н1 – Н4 нахлесточные;
• Т1 – Т10 тавровые.

Где переучиться на перспективную профессию, и сколько времени для этого нужно

Вы возразите, что переучиться на айтишника для большинства людей не проще, чем на врача: эта профессия тоже не для всех. Нужно иметь математические способности, снова поступать в вуз, потратить на новое образование кучу времени и денег. А мы опять будем спорить.

В эпоху цифровизации получить второе образование стало гораздо легче. Не нужно снова садиться за парту — гораздо шире распространен формат онлайн курсов. Не нужно отдавать учебе 5–6 лет, прежде чем вы сможете приступить к работе. Ведь нанимателей сегодня интересует не корочка, а профессиональные навыки.

Сегодня нанимателям нужны навыки, а не диплом

Современные профессии отличаются тем, что учиться им нужно всю жизнь. Технологии меняются стремительно, и знания приходится обновлять постоянно. Но базу, с которой можно приступить к работе в статусе junior (начинающий) современные курсы дают за несколько месяцев. Программы онлайн-школ построены на практике и на реальных кейсах. Во время учебы студенты создают настоящие проекты для портфолио, которые потом можно предъявить работодателю.

• Например, профессию Инженер по тестированию, которую называют самым простым входом в IT, реально освоить всего за 12 месяцев вот на этом курсе. Такие специалисты тестируют программы, созданные разработчиками, ищут в них недоработки, проверяют вероятность сбоев. Создатели курса обещают, что зарабатывать на новых знаниях вы сможете уже через 4 месяца, и гарантируют трудоустройство.
• Не боитесь слова «программирование»? Тогда можно стать Android-разработчиком — создавать мобильные приложения, без которых сегодня все как без рук. На этих курсах вы освоите андроид-разработку за 14 месяцев.
• Если есть способности к математике (например, вы бухгалтер или преподаватель алгебры), можно освоить профессию Data Scientist — одну из самых перспективных и высокооплачиваемых. На обучение потребуется больше времени — 2 года. Но на первую стажировку можно попасть уже через 6 месяцев.

Если в школе вы не дружили ни с математикой, ни с информатикой, тоже не беда. И для гуманитариев есть много интернет-профессий, которые всегда будут востребованы и обеспечат высокий доход.

• Человек с хорошим вкусом может стать классным веб-дизайнером — будет разрабатывать красивые и удобные для пользователей интерфейсы сайтов. Освоить профессию можно за два года на курсах Skillbox.
• Пишущие и читающие могут освоить профессию копирайтера, чтобы рекламировать товары заказчиков в сети с помощью коротких слоганов или длинных увлекательных статей. Курс Нетологии Копирайтер (коммерческий писатель) длится всего 4 месяца, а в результате вы получите востребованную профессию и возможность работать из любой точки мира.
• Если потратить 24 месяца, можно стать интернет-маркетологом — специалистом, который для никому не известного производителя или продавца способен создать узнаваемый бренд, раскрутить его в сети, обеспечить собственнику бизнеса продажи и доход. На курсах Skillbox Профессия Интернет-маркетолог вас не только обучат всем премудростям маркетинга, но и устроят на первую работу по специальности.

Размеры шва (пятый квадрат)

В приведенном примере было удобнее всего обозначить длину катета, поскольку рассматривается тавровое соединение с размещением заготовок под углом в 90 градусов. Определяется катет в зависимости от значения текучести

Необходимо обратить внимание на то, что если чертежом указывается соединение стандартных размеров, то указывать катет не нужно. В приведенном примере катет будет равен 6 мм

Виды дополнительных соединений:

• SS – односторонне. Дуга или электрод в таком случае передвигается с одной стороны;
• BS – двухстороннее. В таком случае источник плавления передвигается с обеих сторон.

Согласно ГОСТу 2.312-72 швы делятся на видимые (на чертеже отображаются сплошной линией) и невидимые (пунктир).

Самое время вернутся к рассматриваемому примеру и подать информация простым понятным языком. Речь идет о тавровом двустороннем шве, который выполнен методом ручной дуговой сварки в углекислой среде (газ). Кромки стыков не имеют скосов. Шов прерывистый, нанесен шахматным способом. Размер катета шва составляет 6мм, длина проваренного участка – 50 мм. Шаг составляет 100 мм. Поверхность стыка необходимо выровнять по завершению сварочных работ.

Виды сварки

ГОСТ 15878 от 1979 года был выпущен взамен аналогичного документа, датированного 1970 годом выпуска — в нём были описаны основные виды контактных методик сварки, а также другие методы, некоторые из которых мы рассмотрим подробнее.

Точечная

Этот сварки методом небольшого по размерам контакта применяется во многих сферах человеческой деятельности: от строительства и до производства самолётов и ракет. Например, при создании прочной обшивки современных лайнеров из алюминия и его сплавов на корпусе расположены миллионы точечных сварных объектов, которые и образуют прочное соединение.

Принцип действия аппаратов точечной сварки предельно прост — металл в месте соединения мгновенно разогревается до температуры плавления с одновременным сильным сжатием с обеих сторон в результате получается прочный и эстетичный шов, выдерживающий любые нагрузки и колебания. Данный метод позволяет сократить до минимума время соединения металлов в одно целое. Применяется такая методика для прочного соединения листового материала и металлических стержней сваркой встык.

Рельефная

Контактная сварка ГОСТ 15878-79 — это разновидность точечной методики, когда необходимо соединить конструкции со сложным рельефом кромок. На практике применяется много разновидностей этого вида сварки, а наиболее распространённой считается соединение листов внахлёст, которое осуществляется с помощью рельефов разной конфигурации. Например, сферические поверхности со сложными выпуклостями, которые в результате соединения образуют круглую форму.Во время применения рельефной методики происходит пластическая деформация свариваемого материала, что характерно для условий, способствующих формировке надёжного соединения, после окончательного затвердевания.

Шовная

Применяется для создания прямых и непрерывных швов — машина создаёт серию точек, на которые впоследствии накладываются аналогичные точки. В результате такой интенсивной атаки и создается прочное соединение, которое полностью соответствует требованиям ГОСТ. Применяются три вида методик:

1. Непрерывный вариант. Создаётся ровный шов при постоянном механическом воздействии роликов на соединяемые поверхности и непрерывной подаче электрического потенциала. Такие аппараты работают весьма эффективно, но склонны к перегреву, а ролики из-за высоких нагрузок быстро выходят из строя — стираются контактные поверхности. Требуется предварительная обработка соединяемых деталей.
2. При шаговом методе роликовый механизм постоянно контактирует с поверхностью сварки и давит на деталь, которая перемещается прерывисто, что позволяет избежать негативного воздействия перегрева и последующей деформации.
3. Прерывистая линия характерна использованием пульсирующих импульсов. Заготовка находится в постоянном движении между двумя прижимными роликами, а точки постоянно перекрывают друг друга образуя герметичный шов..

Третий вариант используется чаще и пользуется большей популярностью, чем два предыдущих.

Конденсаторная

ГОСТ на конденсаторную сварку легко можно найти в перечне соответствующих документов, а аналогичная технология была разработана ещё в начале прошлого века и за время использования не претерпела существенных изменений, зарекомендовав себя надёжным и простым способом соединения металлов. Сварочный агрегат имеет простую конструкцию, на электросеть оказывается небольшая нагрузка, а производительность при этом довольно высокая.

Суть процесса схожа с контактной сваркой, только здесь подача тока происходит импульсно и мощно, для чего используются мощные конденсаторы, отличающиеся большой ёмкостью.

Схематическое изображение конденсаторной сварки.

Классификация электродов для сварки углеродистых и низколегированных конструкционных сталей в соответствии с DIN 1913)стандарт ФРГ)

Таблица 38. Структура обозначения

E	43	00	RR	10	120	H	Электрод: E4300 RR10 120H
	Код прочностных и пластических свойств наплавленного металла
	Обозначение для ударной вязкости наплавленного металла
	Обозначение типа покрытия
	Вид покрытия, род тока, полярность, положение швов при сварке
	Производительность
	Н — содержание водорода в наплавленном металле менее 15 мл/100 г

Таблица 39. Код прочностных и пластических свойств наплавленного металла

Индекс	Предел прочности, МПа	Предел текучести, МПа	Минимальное относительное удлинение, %
0,1	2	3, 4,5
43	430—550	≥330	20	22	24
51	510—650	≥360	18	18	20

Таблица 40. Обозначение для ударной вязкости наплавленного металла

Индекс	Минимальная температура, °C, при средней энергии разрыва (KCV) =28 Дж/см2	Второй индекс	Минимальная температура, °C, при средней энергии разрыва (KCV) =47 Дж/см2
Не регламентируется	Не регламентируется
1	+20	1	+20
2	2
3	–20	3	–20
4	–30	4	–30
5	–40	5	–40

Таблица 41. Сокращенное обозначение покрытия

Индекс	Покрытие
A	Кислые покрытия
R	Рутиловые покрытия
RR	Толстые рутиловые покрытия
AR	Рутило-кислые покрытия
C	Целлюлозные покрытия
R(C)	Рутило-целлюлозные покрытия
RR(C)	Толстые рутило-целлюлозные покрытия
B	Основные покрытия
B(R)	Рутило-основные покрытия
RR(B)	Толстые рутило-основные покрытия

Таблица 42. Вид покрытия, индексы положения швов при сварке, род тока и полярность

Индекс	Положение швов при сварке	Род тока и полярность	Вид покрытия
A2	1	5	Кислое
R2	1	5	Рутиловое
R3	2 (1)	2	Рутиловое
R(C)3	1	2	Рутило-целлюлозное
C4	1 (a)	0 (+)	Целлюлозное
RR5	2	2	Рутиловое
RR(C)5	1	2	Рутило-целлюлозное
RR6	2	2	Рутиловое
RR(C)6	1	2	Рутило-целлюлозное
A7	2	5	Кислое
AR7	2	5	Рутило-кислое
RR(B)7	2	5	Рутило-основное
RR8	2	2	Рутиловое
RR(B)8	2	5	Рутило-основное
B9	1 (a)	0 (+)	Основное
B(R)9	1 (a)	6	Основное на базе не основных компонентов
B10	2	0 (+)	Основное
B(R)10	2	6	Основное на базе не основных компонентов
RR11	4 (3)	5	Рутиловое, производительность не менее 105%
AR11	4 (3)	5	Рутило-кислое, производительность не менее 105%
B12	4 (3)	0 (+)	Основное, производительность не менее 120%
B(R)12	4 (3)	0 (+)	Основное на базе не основных компонентов и производительность не менее 120%

Таблица 43. Положение швов при сварке

Индекс	Положение швов при сварке
1	Все положения
2	Все, кроме вертикального сверху вниз
3	Нижнее и горизонтальные швы на вертикальной плоскости
4	Нижнее (стыковые и валиковые швы)

Таблица 44. Полярность сварочного тока

Индекс	Полярность постоянного тока	Напряжение холостого хода трансформатора, В
Обратная (+)	—
1	Любая (+/–)	50
2	Прямая (–)	50
3	Обратная (+)	50
4	Любая (+/–)	70
5	Прямая (–)	70
6	Обратная (+)	70
7	Любая (+/–)	90
8	Прямая (–)	90
9	Обратная (+)	90

Таблица 45. Производительность

Индекс	Производительность (Кс), %
120	115—125
130	125—135
140	135—145
150	145—155
160	155—165
170	165—175
180	175—185
190	185—195
200	195—205

Основные типы сварочных соединений

Все вопросы, касающиеся сварочного дела, так или иначе, стандартизированы. Один из основополагающих документов это ГОСТ 2601-92. Этот документ нормирует термины и основные понятия в области сварочного дела. В этом же документе определены и основные виды соединений при помощи сварки. К ним относят:

Стыковые

Торцы плотно прилегают друг к другу. Это широко применяемый вид соединения, который можно получать при использовании различных сварочных технологий. Стыковые швы обладают рядом преимуществ, в сравнении с другими – высокая скорость выполнения работ, соответственно высокая производительность, выполняемых работ. Минимальный расход материала. Высокая прочность сварного соединения, разумеется, она достигается при полном соблюдении всех технологических норм и правил. Но использование стыкового соединения требует предварительной подготовки кромок, то есть, подготовить фаску, кроме того, необходимо обеспечить точность установки заготовок.

Такой вид используют для соединения листового, трубного и сортового проката.

Нахлесточные

При этом способе сборки, заготовки располагают так, что их плоскости расположены параллельно друг другу и при этом частично перекрывают друг друга. Соединения этого типа чаще всего используют при выполнении точечной и контактной сварки. В других случаях при выполнении такого шва неоправданно увеличивается расход самого металла и электродов. При выполнении соединения внахлест нет необходимости в предварительной разделке кромок. Но в любом случае листы должны быть обрезаны с применением специального оборудования, например, механических ножниц. Во избежание коррозии, которая может возникнуть между листами металла, целесообразно проварить такое соединение по всей длине.

Такое скрепление заготовок целесообразно использовать если их толщина не превышает 10 мм.

Угловое

Заготовки располагают друг относительно друга под определенным углом, а шов пролегает в месте их контакта.

Угловые соединения могут иметь одно- или двустороннее исполнение. Их используют при слиянии деталей из листового проката, фасонных изделий и труб. Угол может быть различным, все зависит от назначения конструкции. Небольшое осложнение вызывает то, что необходимо разделать кромки примыкающей заготовки.

Тавровое

Торец одной заготовки примыкает к плоскости другой, чаще всего под прямым углом.

Деталь, устанавливаемая вертикально должна в обязательном порядке иметь обрезанную кромку. Таким образом, обеспечивается примыкание одной детали к другой. Кстати, при подготовке ее к сварке, в зависимости от толщины, может потребоваться предварительная разделка кромки. Если металл довольно толстый, к примеру, свыше 20 мм, то фаску необходимо снимать с двух сторон заготовки. Такой подход обеспечит провар соединения.

Торцовое

Такая форма слияния поверхностей, при котором края свариваемых заготовок прилегают друг к другу и получаемая деталь напоминает бутерброд в разрезе.

Соединения, выполненные при помощи сварки, получили распространение в промышленности, строительстве. Сварка широко используется для замены кованых изделий и деталей, которые изготавливают с помощью литья.

Виды швов по ГОСТам (квадраты 2 и 3 примера)

Возможные способы соединения двух элементов вплотную рассматриваются в ГОСТах 14771-76 и 5264-80. Есть такие виды сварочных соединений:

• С – стыковой шов. Два соединяемые элемента находятся в одной плоскости и на одном и том же уровне. Они состыкуются между собой смежными торцами. Это один из наиболее востребованных вариантов соединения. Его особенность заключается в том, что механические характеристики сварного шва очень высоки, а внешний вид готовой конструкции эстетичен. Наряду с положительными сторонами есть и отрицательные. Такой вид соединения остается сложным в техническом плане. Качественно он может быть исполнен только опытными специалистами.
• Т – тавровый шов. Подразумевается соединение двух элементов, расположенных один относительно другого под углом 90 градусов, а место соединения имеет Т-образную конфигурацию. Это наиболее жесткий вариант соединения из всех рассматриваемых. Поэтому его не применяют в случаях, когда для готовой конструкции важна некоторая эластичность.
• Н – нахлесточный шов. Две заготовки располагаются параллельно, но не в одной плоскости. Они соприкасаются с некоторым перекрыванием плоскости. Достаточно прочный и надежный способ соединения, но по жесткости уступает тавровому варианту.
• У – угловой шов. Две заготовки торцами располагаются под углом 90 градусов. Плавятся торцы, в результате чего образуется достаточно прочное и жесткое соединение.
• О – особые типы. Так обозначаются все другие варианты сваривания заготовок, которые не описаны в стандарте.

Оба упомянутые в начале раздела ГОСТа имеют общие черты и перекликаются между собой. Для ручного дугового соединения по ГОСТу 5264-80:

• С1 – С40 стыковые;
• У1 – У10 угловые;
• Н1 – Н2 нахлесточные;
• Т1 – Т9 тавровые.

Выполнение сварочных работ в инертной среде по ГОСТу 14771-76:

• У1 – У10 угловые;
• С1 – С27 стыковые;
• Н1 – Н4 нахлесточные;
• Т1 – Т10 тавровые.

В приведенном примере есть рассмотренные только что цифры. Во втором квадрате размещена информация по использованному стандарту – 14771-76. В третьем квадрате изложен способ соединения – тавровый двусторонний без скоса кромок.

Вид свариваемых деталей

При сварке различают следующие виды свариваемых деталей лист — Л (Р),  труба — Т (Т),  стрежень — (С) и их сочетания между собой лист с трубой (Л + Т), трубы с отводом (Т + О), трубы с трубой через муфту (Т + М + Т),  лист со стержнем (Л+С).

Под понятием «труба» подразумеваются также детали замкнутого полого профиля, таких как: штуцер, патрубок, обечайка, корпус коллектора и пр. Под понятием «стержень » подразумеваются детали круглого и многогранного сплошного сечения, гладкие и с периодическим профилем.

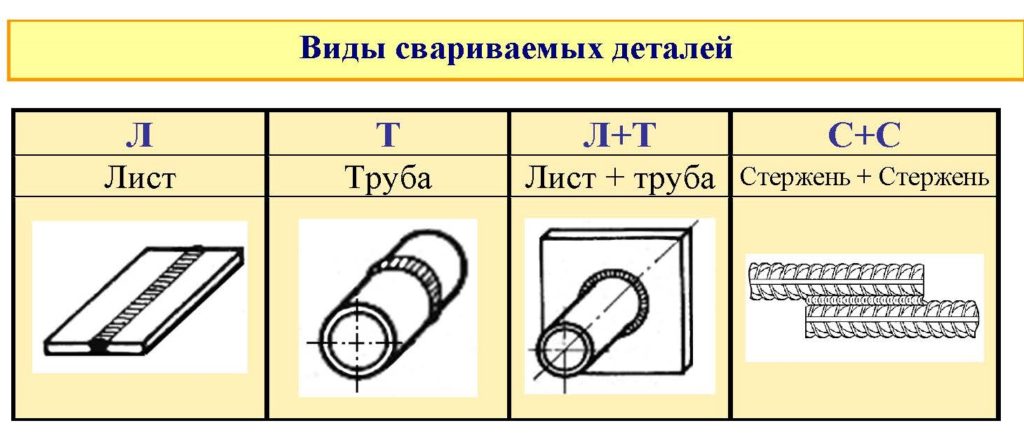

Виды свариваемых деталей Л -лист, Т — Труба, Л+Т Лист +Труба, С — Стержень

Виды соединений

Стыковое соединение — сварное соединение двух элементов, примыкающих друг к другу торцовыми поверхностями и расположенных в одной плоскости или на одной поверхности (рис. 2). Поверхности элементов могут быть несколько смещены при соединении листов разной толщины (см. рис.2, б).

Рис. 2. Стыковые соединения

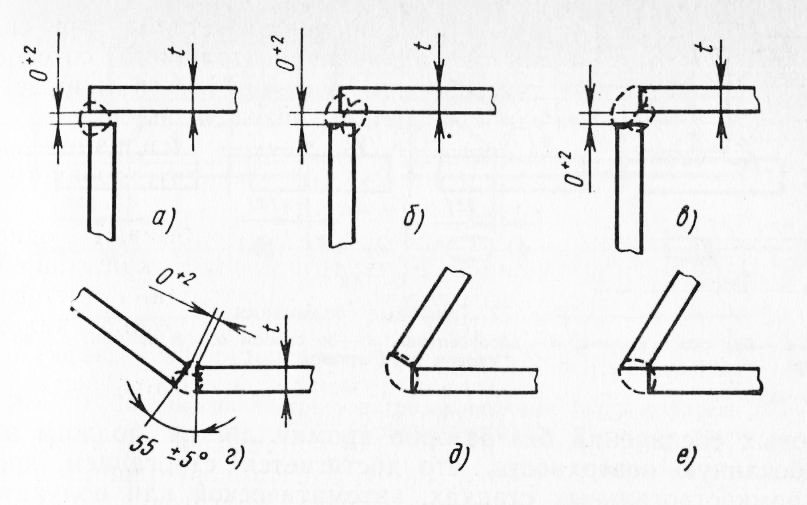

Угловое соединение — сварное соединение двух элементов, расположенных под углом и сваренных в месте примыкания их краев (рис. 3).

Рис. 3. Угловые соединения

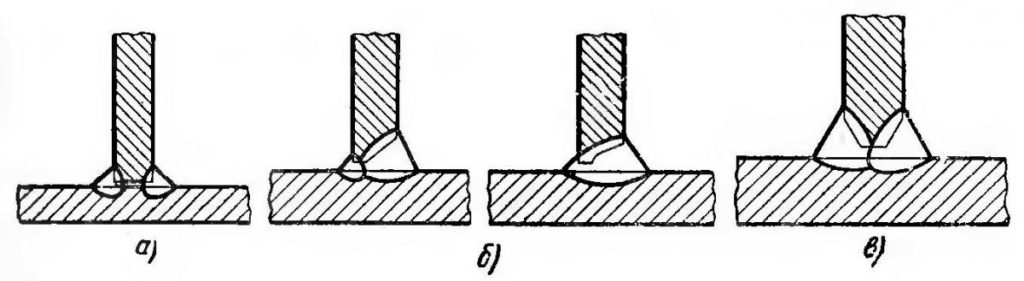

Тавровое соединение — сварное соединение, в котором торец одного элемента примыкает под углом и приварен к боковой поверхности другого элемента (рис. 4).

Рис. 4. Тавровое соединение

Нахлесточное соединение — сварное соединение, в котором сваренные элементы расположены параллельно и частично перекрывают друг друга (рис. 5, а, б). Отсутствие опасности прожогов при сварке облегчает применение высокопроизводительных режимов сварки. Применение нахлесточных соединений облегчает сборку и сварку швов, выполняемых при монтаже конструкций (монтажных швов).

Торцовое соединение — сварное соединение, в котором боковые поверхности сваренных элементов примыкают друг к другу (рис. 5, е).

Рис. 5. Нахлесточные (а, б) и торцовое соединения (в)

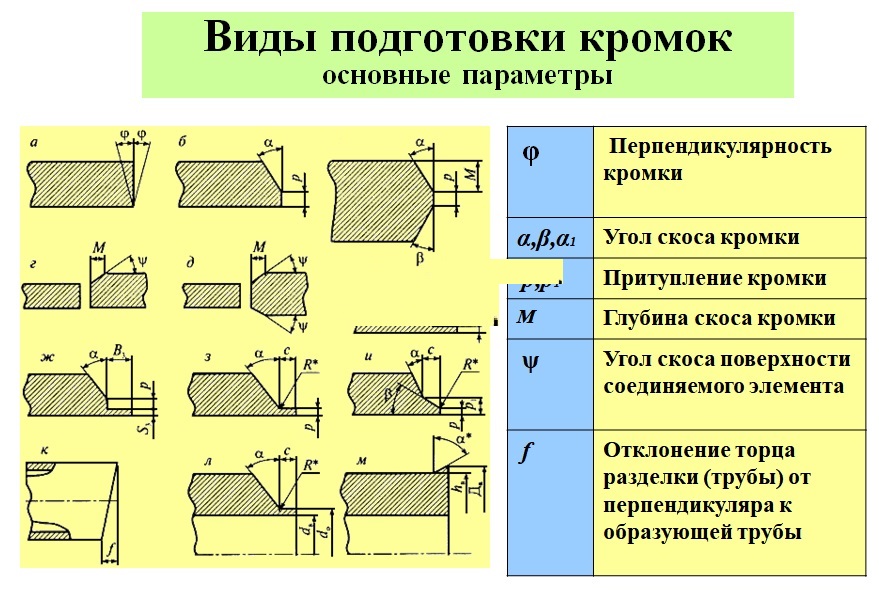

Сварные швы подразделяют по разным признакам: по типу шва, по протяженности, по способу выполнения, по пространственному положению и по форме разделки кромок.

Контроль сварных швов

Качество их может контролироваться многими методами и способами. Итак, методы применяются следующие:

• механические;
• химические;
• физические;
• внешний осмотр.

Наиболее распространенным является внешний осмотр готового соединения. Это самый легкий и доступный способ, который не требует материальных затрат. Любое сварное соединение подвергается внешнему осмотру независимо от дальнейших операций. Но можно выполнять и другие проверки. При помощи внешнего осмотра определяются многие видимые дефекты, возникшие в процессе работ. Благодаря ему находят различные непровары и наплывы.

В процессе данной операции определяют не только видимые дефекты, но и занимаются проверкой и замером заранее подготовленных кромок. При массовом производстве сварных соединений были разработаны специальные шаблоны. Они позволяют произвести замер шва за короткий промежуток времени. Остальные методы требуют финансовых вложений на отдельные вещества и оборудование.

Виды сварочных швов

Виды сварных соединений.

Сначала ЕСКД – это Единая Система Конструкторской Документации, если проще – комплекс всевозможных стандартов, согласно которым должны выполняться все современные технические чертежи, в том числе документация по сварочным работам.

В составе этой системы есть несколько стандартов, которые нас интересуют:

1. ГОСТ 2.312-72 под названием «Условные изображения и обозначения швов сварных соединений».
2. ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные», в котором исчерпывающе описаны все возможные виды и обозначения сварных швов.
3. ГОСТ 14771-76 «Швы сварных соединений, сварка в защитных газах».

Чтобы разобраться с условными обозначениями сварочных способов в инженерных чертежах, нужно разобраться и с их видами. Предлагаем взглянуть на пример обозначения сварного шва на чертеже:

Выглядит громоздко и устрашающе. Но мы не будем нервничать и не спеша во всем разберемся. В это длинной аббревиатуре есть четкая логика, начнем двигаться по этапам. Разобьем этого монстра на девять составных частей:

Теперь эти же составные элементы по квадратам:

• Квадрат 1 – вспомогательные знаки для обозначения: замкнутая линия или монтажное соединение.
• Квадрат 2 – стандарт, по которому приведены условные обозначения.
• Квадрат 3 – обозначение буквой и цифрой типа соединения с его конструктивными элементами.
• Квадрат 4 – способ сварки согласно стандарту.
• Квадрат 5 – тип и размеры конструктивных элементов по стандарту.
• Квадрат 6 – характеристика в виде длины непрерывного участка.
• Квадрат 7 – характеристика соединения, вспомогательный знак.
• Квадрат 8 – вспомогательный знак для описания соединения или его элементов.

А теперь разберём в деталях каждый элемент нашей длинной аббревиатуры.

В квадрате №1 находится кружок — одна из дополнительных характеристик, символ кругового соединения. Альтернативным символом является флажок, обозначающий монтажный вариант вместо кругового.

Или под полкой, если это шов невидимый и расположен с обратной стороны, т.е. с изнанки. Что считать лицевой стороной, а что изнанкой? Лицевая сторона одностороннего соединения – всегда та, с которой производится работа, это просто. А вот в двустороннем варианте с несимметричными кромками лицевой стороной будет та, где идет сварка основного соединения. А если кромки симметричные лицевой и изнанкой могут любые стороны.

А вот самые популярные вспомогательные знаки, используемые в чертежах со сваркой:

Дефекты сварочных швов

Недостатки бывают внутренними или наружными. К первому типу относятся:

1. Горячие или холодные трещины. Первые появляются в период нагрева, вторые – остывания.
2. Поры, представляющие собой заполненные газом полости. Появляются при слишком быстром ведении электрода.
3. Посторонние включения, состоящие из вольфрама, оксидов или шлака. Возникают из-за разрушения газового облака, защищающего сварочную ванну. При появлении таких дефектов требуется повторная разделка кромок с последующей сваркой.

Рекомендуем к прочтению Как заварить глушитель авто самостоятельно

К внешним дефектам относятся:

1. Несплавления или непровары. При многослойной сварке шов в некоторых местах не формируется. Это снижает прочность конструкции.
2. Прожоги, образующиеся при сквозном проплавлении кромок. Появлению дефекта способствует медленное ведение электрода при высокой силе тока.
3. Наплывы, являющиеся результатом попадания расплава на основную поверхность.
4. Кратеры, образующиеся в местах отрыва дуги. Отверстия появляются при выполнении работ начинающими сварщиками.
5. Оксидные пленки или окалины, появляющиеся при взаимодействии шва с воздухом.
6. Свищи, образующиеся при неправильной подготовке деталей.

Разновидности и классификация дефектов

Контроль качества соединений исключает подобные проблемы. Увидеть некоторые дефекты, например, прожоги или наплывы, можно на этапе первичного осмотра.
