Правила обозначения сварки на чертежах по гост

Как на чертежах изображают сварочные швы

Требования к разработке рабочей документации и условное обозначение сварных швов на чертежах регламентированы единой системой конструкторской документации (ЕСКД).

Вне зависимости от способа сварки используется два основных типа линий, которыми обозначают сварные швы на чертеже:

• сплошные — для наружных видимых стыков;
• штриховые (пунктирные) — для невидимых соединений.

На представленном ниже фото можно увидеть какой линией изображают видимый сварной шов на чертеже и невидимый.

В обеих случаях обязательно должна быть выносная линия со стрелкой, указывающая на место расположения шва. Если стрелка указывает на видимый стык, то условное обозначение размещается над ней, когда невидимый — под ней.

Когда стык выполняется несколькими наложенными друг на друга проходами, то его называют многопроходной сварной шов, на чертеже при его обозначении указывается количество проходов.

Все соединительные стыки могут выполняться:

• односторонними. Образуются при сваривании деталей только с одной стороны поверхности, изображаются символами SS;
• двухсторонними. При создании такого типа соединений источник нагрева по верхней и нижней поверхностях поочередно перемещается и корень стыкового шва расположен внутри сечения. Символом BS изображается такая сварка на чертеже.

Чтобы обеспечить оптимальную глубину при сварке методом плавления необходимо осуществлять разделку кромок. При этом форма, угол вскрытия, притупление, ширина зазора и другие параметры зависят от сварочной технологии и толщины материала. Наиболее часто встречающиеся разделы кромок приведены на картинке ниже.

По характеру выполнения сварочные соединения разделяются на точечные, прерывистые и сплошные. Обозначение на чертеже прерывистого сварного шва являет собой сплошную линию при видимых стыках и штриховую — при невидимых. Прерывистые стыки создаются в шахматном порядке или цепными.

При любой сварочной технологии обозначение точечной сварки на чертеже выполняется знаком «+», который состоит из сплошных линий. Одиночные невидимые точки на конструкторских схемах не отображаются.

Таблица стыковых соединений

Характер стыков	Без скосов	Скос на одной кромке	Скос на двух кромках	Два симметричных скоса на обеих кромках
Односторонний
Двусторонний
Односторонние соединения с применением прокладки

Таблица сварных швов углового типа

Характер шва	Скос отсутствует
Односторонний
Двусторонний
Выполненный впритык односторонний
Выполненный впритык двусторонний

Таблица выполненных внахлестку стыков

Характер стыкового соединения	Без скоса
Как выглядит двусторонний стык
Обозначение прерывистого сварного шва

Согласно общеустановленных международных стандартов швы также различаются между собой в отношении пространственного положения:

• вертикальные и горизонтальные;
• сваренные в нижнем положении и потолочные.

Учитывая положение стыка существуют также разные способы снятия кромок. Если тщательно зачистить и подготовить кромки перед сварочным процессом, то соединительный стык будет обладать рядом преимуществ:

• экономичность. Количество используемого для наплавления металла сводится к минимуму;
• эффективность. Намного быстрее выполняется сваривание за один проход;
• прочность. В полученном сварном соединении прочностные характеристики нисколько не уступают показателям прочности, которыми обладает основной металл.

Чтобы получить в процессе сварки результат с исключительным качеством, то обязательно нужно указывать в технической документации тип сварочного стыка и вид снимаемой кромки.

Примеры условных обозначений

Чтобы вам было понятнее, и вы смогли быстрее разобраться во всех обозначениях, мы приведем несколько простых и наглядных примеров. Итак, начнем.

Пример №1

На картинке выше вы видите стыковой шов, у которого одна кромка имеет криволинейный скос. Само соединение двустороннее, сделано методом ручной дуговой сварки. С обеих сторон нет усиления. С лицевой стороны шероховатость шва равна Rz 20 мкм, а с оборотной —Rz 80 мкм.

Пример №2

Здесь вы можете видеть, что шов угловой и двусторонний, у него нет ни скосов, ни кромок. Это соединение выполнено автоматической сваркой и с использованием флюса.

Пример №3

Тут у нас снова стыковой шов, но уже без скосов или кромок. Соединение одностороннее, с подкладкой. Выполнен шов с использованием нагретого газа и сварочной проволоки.

Пример №4

В четвертом примере шов тавровый, не имеет скосы или кромки. Он прерывистый и выполнен двусторонним методом. Шов как бы в шахматном порядке. Работа выполнена с помощь РДС в среде газа и с использованием неплавящегося металлического стержня. Катет шва равен 6 миллиметров, а длина шва составляет 50 миллиметров, с шагом в 100 миллиметров (обозначается буквой «Z»). t ш — это протяженность шва, а t пр — протяженность шага прерывистого соединения.

Пример №5

В нашем последнем примере шов выполнен нахлестом, не имеет скосов и кромок. Он также односторонний и выполняется ручной дуговой сваркой в среде защитного газа и с применением плавящегося стержня. Сварное соединение выполнено по незамкнутой линии. Катет шва равен 5 миллиметрам.

ВСПОМОГАТЕЛЬНЫЕ ЗНАКИ

Помимо стрелок и букв могут использоваться вспомогательные знаки для обозначения сварных швов. Ниже вы можете видеть стандартную структуру условного обозначения, его «скелет», на котором затем должны появиться «мышцы» в виде букв или иных знаков.

К вспомогательным знакам относятся буквенно-числовые комбинации, которые содержат в себе информацию о типе шва и виде соединения. Звучит довольно запутанно, но вот небольшой пример: у нас есть обозначение С1 и оно обозначает «стыковой шов односторонний». С — буква, обозначающая тип шва, а 1 — цифра, указывающая на строну сварки. Двусторонняя сварка обозначается цифрой 2.

Ниже вы можете видеть условные обозначения швов и соединений для некоторых способов сварки.

Также свое условное обозначение есть и у способов сварки. Они тоже маркируются буквой, это указывается в нормативных документах. Опираясь на нормативы как раз и выполняется указанный на сборочном чертеже процесс сварки.

Ниже вы можете видеть основные способы сварки и их обозначение:

• Автоматическая сварка под флюсом , без использования флюсовых подушек и подкладок во время работы (обозначается буквой «А»).
• Автоматическая сварка под флюсом с применением флюсовой подушки («Аф»).
• Сварка в среде защитного газа с использованием вольфрамовых стержней и без проволоки («ИН»).
• Сварка в среде защитного газа с использованием вольфрамовых стержней и с использованием проволоки (ИНп).
• Сварка в среде защитного газа с использованием плавящихся стержней («ИП»).
• Сварка плавящимися стержнями в среде углекислого газа («УП»).

9.3. Нанесение размеров

Простановка размеров является наиболее ответственной частью работы над чертежом, так как неправильно проставленные и лишние размеры приводят к браку, а недостаток размеров вызывает задержки производства. Ниже предложены некоторые рекомендации по нанесению размеров при выполнении чертежей деталей.

Размеры детали замеряют с помощью измерителя на чертеже общего вида сборочной единицы с учётом масштаба чертежа (с точностью 0,5мм). При замере наибольшего диаметра резьбы необходимо округлить его до ближайшего стандартного, взятого по справочнику. Например, если диаметр метрической резьбы по замеру d=5,5мм, то необходимо принять резьбу М6 (ГОСТ 8878-75).

9.3.1. Классификация размеров

Все размеры разделяются на две группы: основные (сопряжённые) и свободные.

Основные размеры входят в размерные цепи и определяют относительное положение детали в узле, они должны обеспечивать:

• расположение детали в узле;
• точность взаимодействия собранных деталей;
• сборку и разборку изделия;
• взаимозаменяемость деталей.

Примером могут служить размеры охватывающих и охватываемых элементов сопряжённых деталей (Рисунок 9.2). Общие соприкасающиеся поверхности двух деталей имеют одинаковый номинальный размер.

Свободные размеры в размерные цепи детали не входят. Эти размеры определяют такие поверхности детали, которые не соединяются с поверхностями других деталей, и поэтому их выполняют с меньшей точностью (Рисунок 9.2).

А – охватывающая поверхность; Б – охватываемая поверхность; В — свободная поверхность; d – номинальный размер Рисунок 9.2

9.3.2. Методы простановки размеров

Применяются следующие методы простановки размеров:

• цепной;
• координатный;
• комбинированный.

При цепном методе (Рисунок 9.3) размеры проставляются последовательно один за другим. При такой простановке размеров каждая ступень валика обрабатывается самостоятельно, и технологическая база имеет своё положение. При этом на точность выполнения размера каждого элемента детали не влияют ошибки выполнения предыдущих размеров. Однако, ошибка суммарного размера состоит из суммы ошибок всех размеров. Нанесение размеров в виде замкнутой цепи не допускается, за исключением случаев, когда один из размеров цепи указан как справочный. Справочные размеры на чертеже отмечаются знаком * и записываются на поле: «* Размеры для справок» (Рисунок 9.4).

Рисунок 9.3

Рисунок 9.4

При координатном методе размеры проставляются от выбранных баз (Рисунок 9.5). При этом методе нет суммирования размеров и ошибок в расположении любого элемента относительно одной базы, что является его преимуществом.

Рисунок 9.5

Комбинированный метод простановки размеров представляет собой сочетание цепного и координатного методов (Рисунок 9.6). Он применяется, когда необходима высокая точность при изготовлении отдельных элементов детали.

Рисунок 9.6

По своему назначению размеры подразделяются на габаритные, присоединительные, установочные и конструктивные.

Габаритные размеры определяют предельные внешние (или внутренние) очертания изделия. Они не всегда наносятся, но их часто указывают для справок, особенно для крупных литейных деталей. Габаритный размер не наносится на болтах и шпильках.

Присоединительные и установочные размеры определяют величины элементов, по которым данное изделие устанавливают на место монтажа или присоединяют к другому. К таким размерам относятся: высота центра подшипника от плоскости основания; расстояние между центрами отверстий; диаметр окружности центров (Рисунок 9.7).

Группа размеров, определяющих геометрию отдельных элементов детали предназначенных для выполнения какой-либо функции, и группа размеров на элементы детали, такие как фаски, проточки (наличие которых вызвано технологией обработки или сборки), выполняются с различной точностью, поэтому их размеры не включают в одну размерную цепь (Рисунок 9.8, а, б).

Рисунок 9.7

Неправильно	Правильно

Рисунок 9.8, а

Неправильно	Правильно

Рисунок 9.8, б

Полное обозначение шва на чертежах

Полное указание согласно ГОСТу включает в себя полную информацию. Схематично отображаются дополнительные знаки, прописывается метод соединения, наименование и артикул шва. Чертеж включает в себя стрелку, которая указывает на линию шва. Отображение может использоваться с применением полки для дополнительной информации. Над полкой отображается информация или условное обозначение в случаях видимого шва, когда сварочный стык невидим, позиционирование устанавливается под полкой.

Виды сварных соединений и структура их обозначения

Лицевой стороной изделия принимается часть, с которой необходимо производить сварку. Штриховой линией описывается невидимый стык при лицевом отображении детали. Информация чертежа должна включать буквенные и цифровые сочетания, указывающие принадлежность к виду, форме сварного стыка. Способы креплений выражаются буквами:

• А – автоматический способ, применяемый с флюсом без проставок, под варочных работ;
• Аф – Использование флюсовой подушки при автоматической сварке;
• ИН – Метод сварки электродом в инертных газах, без применения вспомогательного материала;
• ИП – происходит стыкование плавящимся электродом в среде инертных газов;
• УП – Плавящийся электрод используется совместно с углекислым газом.

Чертежи включают в себя обозначение процесса, наименование типа стяжки и другие параметры.

Особенности указания швов на чертеже

Иногда в качестве поясняющей метки для швов, которые на чертежах соответствуют друг другу, может использоваться определенная цифра. Однако это правило действует лишь при условии, что между ними прослеживается абсолютная схожесть, а используемое изображение является односторонним, скажем, они представлены лишь с лицевой или обратной стороны. Допустимой является ситуация, когда у швов отсутствуют какие-либо обозначения. Для таких случаев чертеж обязательно должен предусматривать отметку, выполняемую в виде линии, которая представлена как выноска без палок.

Если на чертеже представлены симметричные изделия, то для обозначения сварочного шва использует линии-выноски. Причем в качестве отметки для швов допустимо использовать лишь одну из симметричных сторон изделия. Подобный вариант допускается лишь при наличии оси симметрии.

Правила нанесения обозначений и особенности их расшифровки

Выше уже упоминалось о том, как должно выполняться обозначение сварных соединений разных типов. На черту стыка указывает линия с направленной стрелкой, над или под которой наносятся надписи.

Существуют определенные правила, согласно которых должны наноситься все технические надписи. Маркировка сварных швов состоит из 9 взаимосвязанных между собой блоков. На фото ниже показана структура расположения маркировочных знаков.

На фото показано как обозначается сварное соединение на чертеже на примере двухстороннего монтажного стыкового шва, выполняемого ручной дуговой сваркой:

1. В первой колонке изображен вспомогательный знак. Это контур замкнутого шва, определяющий выдвигаемые к элементу монтажные условия.
2. Второй блок содержит код межгосударственного стандарта, в соответствии которого должны осуществляться работы по свариванию металлоконструкции.
3. Третья колонка — это маркировка (обозначение) сварного шва на чертеже.
4. Далее изображен дефис, который на подкатегории разделяет все последующие позиции.
5. Буквы в пятом блоке указывают на технологию, по которой выполняются сварочные работы. Обязательно к заполнению эта позиция не является.
6. В шестой колонке содержится величина углового катета, величина его указана в миллиметрах.
7. Седьмой блок: дополнительное обозначение — прерывистый сварной шов, интервал шага, цепное или шахматное расположение и т. д.
8. В восьмом блоке изображаются вспомогательные знаки, указывающие на тип обработки.
9. Последняя девятая колонка — это показатели чистоты поверхности стыкового соединения. Указывается в случаях, когда после сварочного процесса необходима механическая обработка изделия.

Это приведено стандартное обозначение сварных швов на чертежах, примеры обозначения некоторых уже выполненных соединений приведены ниже.

Пример 1

Представленное на чертеже условное обозначение сварного шва расшифровывается следующим образом:

• знак говорит о том, что непосредственно на месте монтажа после подгонки элементов следует осуществлять их соединение;
• ГОСТ 5264-80 — это номер регламентирующего документа, в данном случае он указывает на то, что с помощью электродуговой сварки выполнен стык;
• С13 — значит, что в стыковом соединении на одном скосе изогнутая фаска;
• знак указывает что с двух сторон шва осуществлено снятие внутреннего термического напряжения (усилия);
• Rz20 — показатель чистоты поверхности лицевой стороны, Rz80 — обратной стороны.

Пример 2

Здесь изображен выполненный автоматической дуговой сваркой (А) по замкнутой линии под флюсом (ГОСТ 11533-75) двусторонний (У2) угловой шов без скоса кромок.

Пример 3

С тыльной стороны создан стык.

Соединение выполнено с применением электродуговой сварки по ГОСТу 5264-80. Шов односторонний с загибом края, контур разомкнутый.

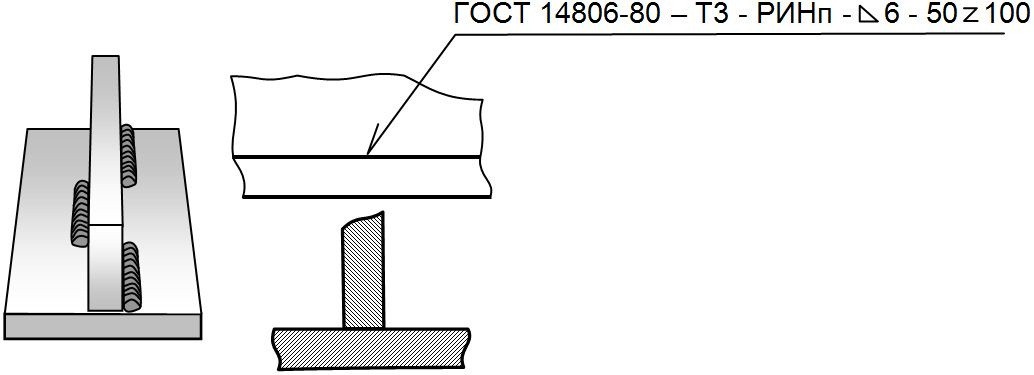

Пример 4

Сварочное соединение под наклоном

• контур стыковки элементов сплошной, выполнен в форме кольца;
• в газовой среде осуществлена сварка, ГОСТ 17771-76;
• стык тавровый (ТЗ), выполнена обработка каждой его стороны без разделки кромок;
• в качестве газовой среды использована окись углерода (УП) газообразной консистенции, электрод — расплавляемый;
• 6 мм составляет длина катета стыкового соединения;
• в шахматном порядке (Z) периодически создается сплошной проваренный участок длиной 50 мм и с шагом 100 миллиметров.

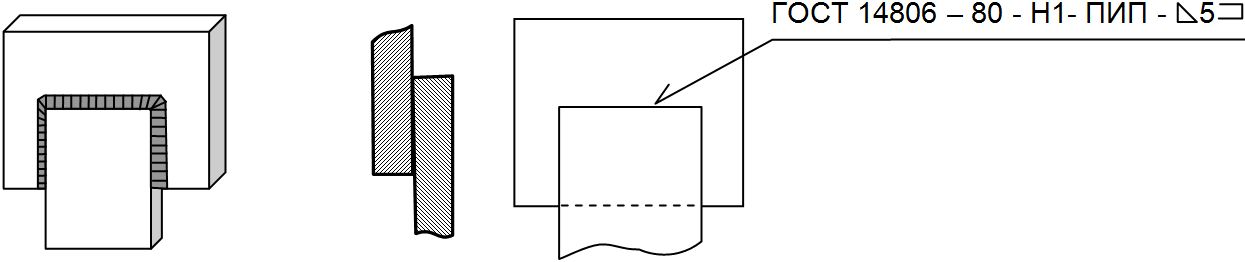

Пример 5

Для выполнения шва применена дуговая полуавтоматическая сварка, чертеж обозначает что шов односторонний (Н1), созданный плавящимся электродом внахлестку без скоса кромок в среде защитных газов. Шов круговой (), выполнен по замкнутой линии, 5 мм (Δ5) составляет дина катета.

Если на чертеже содержится несколько одинаковых соединительных стыков, то только на одном их них наносится условное обозначение. К остальным швам в местах, где должно быть обозначение указываются только их порядковые номера. При этом количество одинаковых соединений указывается на линии-выноске, как показано на примере ниже.

Одинаковыми стыковые соединения считаются в случаях, когда:

• разновидности стыков и размеры элементов являются одинаковыми при сравнении их поперечного сечения;
• одинаковые требования выдвигаются ко всем соединениям.

Когда для сварочного стыка установлена категория его контроля либо контрольный комплекс, то только под линией выноской должно наноситься условное обозначение.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ

2.1. Вспомогательные
знаки для обозначения сварных швов приведены в таблице.

Вспомогательный знак	Значение вспомогательного знака	Расположение вспомогательного знака относительно полки линии-выноски, проведенной от изображения шва
с лицевой стороны	с оборотной стороны
	Усиление шва снять
	Наплывы и неровности шва обработать с плавным переходом к основному металлу
	Шов выполнить при монтаже изделия, т.е. при установке его по монтажному чертежу на месте применения
	Шов прерывистый или точечный с цепным расположением Угол наклона линии ≈ 60°
	Шов прерывистый или точечный с шахматным расположением
	Шов по замкнутой линии. Диаметр знака — 3 … 5 мм
	Шов по незамкнутой линии. Знак применяют, если расположение шва ясно из чертежа

Примечания:

1. За лицевую сторону одностороннего шва сварного соединения принимают
сторону, с которой производят сварку.

2. За лицевую сторону двустороннего шва сварного соединения с
несимметрично подготовленными кромками принимают сторону, с которой производят
сварку основного шва.

3. За лицевую сторону двустороннего шва сварного
соединения с симметрично подготовленными кромками может быть принята любая
сторона.

В условном обозначении шва
вспомогательные знаки выполняют сплошными тонкими линиями.

Вспомогательные знаки должны быть
одинаковой высоты с цифрами, входящими в обозначение шва.

2.2. Структура условного обозначения стандартного
шва или одиночной сварной точки приведена на схеме (черт. 5).

Черт. 5

Знак  выполняют
сплошными тонкими линиями. Высота знака должна быть одинаковой с высотой цифр,
входящих в обозначение шва.

2.3. Структура условного обозначения
нестандартного шва или одиночной сварной точки приведена на схеме (черт. 6).

Черт. 6

В технических требованиях чертежа или
таблицы швов указывают способ сварки, которым должен быть выполнен
нестандартный шов.

2.4. Условное обозначение шва наносят:

а) на полке линии-выноски, проведенной от
изображения шва с лицевой стороны (черт. 7а);

б) под полкой линии-выноски, проведенной
от изображения шва с оборотной стороны (черт. 7б).

Черт. 7

2.5. Обозначение шероховатости
механически обработанной поверхности шва наносят на полке или под полкой
линии-выноски после условного обозначения шва (черт. 8), или указывают в таблице швов,
или приводят в технических требованиях чертежа, например: «Параметр
шероховатости поверхности сварных швов…»

Примечание.
Содержание и размеры граф таблицы швов настоящим стандартом не
регламентируются.

Черт. 8

2.6. Если для шва сварного соединения
установлен контрольный комплекс или категория контроля шва, то их обозначение
допускается помещать под линией-выноской (черт. 9).

В технических требованиях или таблице
швов на чертеже приводят ссылку на соответствующий нормативно-технический
документ.

2.7. Сварочные материалы указывают на
чертеже в технических требованиях или таблице швов.

Допускается сварочные материалы не
указывать.

Черт. 9

2.8. При наличии на чертеже одинаковых
швов обозначение наносят у одного из изображений, а от изображений остальных
одинаковых швов проводят линии — выноски с полками. Всем одинаковым швам
присваивают один порядковый номер, который наносят:

а) на линии-выноске, имеющей полку с
нанесенным обозначением шва (черт. 10а);

б) на полке линии-выноски, проведенной от
изображения шва, не имеющего обозначения, с лицевой стороны (черт. 10б);

в) под полкой линии-выноски, проведенной
от изображения шва, не имеющего обозначения, с оборотной стороны (черт. 10в).

Количество одинаковых швов допускается
указывать на линии-выноске, имеющей полку с нанесенным обозначением (см. черт. 10а).

Черт. 10

Примечание. Швы
считают одинаковыми, если:

одинаковы их типы и размеры конструктивных элементов в поперечном
сечении;

к ним предъявляют одни и те же технические требования.

2.9. Примеры условных обозначений швов
сварных соединений приведены в приложениях 1 и 2.

Типы сварных стыков

Вид определяется взаиморасположением соединяемых деталей. Согласно ГОСТ 5264-80 и ГОСТ 14771-76, различают пять видов сварных стыков:

№ п/п	Наименование	Описание	Маркировка
1	Стыковой	Соединяемые элементы помещаются в одной плоскости, свариваются по прилегающим торцам, возможна обработка кромок. Требует точной подгонки стыкуемых деталей, отличается высокой прочностью.	С
2	Нахлесточный	Параллельные плоскости деталей накладываются друг на друга. Уступают стыковым в надежности при нагрузке, не так требовательны к точности подгонки.	Н
3	Тавровый	Торец детали приваривается к поверхности другой части конструкции вертикально или под углом. Не рекомендуются при изгибающих нагрузках.	Т
4	Угловой	Поверхности соединяемых узлов наклонены по отношению друг к другу (угол соприкосновения кромок — более 300), сварку проводят по торцам изделий.	У
5	Торцевой	Соединяются торцы узлов, чьи боковые поверхности соприкасаются. Для этого на торцы наплавляется слой металла. Применяется при соединении тонких элементов, чтобы избежать прожигания.	С
6	Особые виды швов, не предусмотренные ГОСТ	О

По ГОСТ сварные стыки могут иметь одностороннюю (SS) или двустороннюю обработку (BS), в зависимости от наплавления металла с одной или двух сторон. Различают также однослойную и многослойную сварку.

Выбор сварочного шва определяется конструктивными требованиями к соединению.

Виды швов по ГОСТам (квадраты 2 и 3 примера)

Возможные способы соединения двух элементов вплотную рассматриваются в ГОСТах 14771-76 и 5264-80. Есть такие виды сварочных соединений:

• С – стыковой шов. Два соединяемые элемента находятся в одной плоскости и на одном и том же уровне. Они состыкуются между собой смежными торцами. Это один из наиболее востребованных вариантов соединения. Его особенность заключается в том, что механические характеристики сварного шва очень высоки, а внешний вид готовой конструкции эстетичен. Наряду с положительными сторонами есть и отрицательные. Такой вид соединения остается сложным в техническом плане. Качественно он может быть исполнен только опытными специалистами.
• Т – тавровый шов. Подразумевается соединение двух элементов, расположенных один относительно другого под углом 90 градусов, а место соединения имеет Т-образную конфигурацию. Это наиболее жесткий вариант соединения из всех рассматриваемых. Поэтому его не применяют в случаях, когда для готовой конструкции важна некоторая эластичность.
• Н – нахлесточный шов. Две заготовки располагаются параллельно, но не в одной плоскости. Они соприкасаются с некоторым перекрыванием плоскости. Достаточно прочный и надежный способ соединения, но по жесткости уступает тавровому варианту.
• У – угловой шов. Две заготовки торцами располагаются под углом 90 градусов. Плавятся торцы, в результате чего образуется достаточно прочное и жесткое соединение.
• О – особые типы. Так обозначаются все другие варианты сваривания заготовок, которые не описаны в стандарте.

Оба упомянутые в начале раздела ГОСТа имеют общие черты и перекликаются между собой. Для ручного дугового соединения по ГОСТу 5264-80:

• С1 – С40 стыковые;
• У1 – У10 угловые;
• Н1 – Н2 нахлесточные;
• Т1 – Т9 тавровые.

Выполнение сварочных работ в инертной среде по ГОСТу 14771-76:

• У1 – У10 угловые;
• С1 – С27 стыковые;
• Н1 – Н4 нахлесточные;
• Т1 – Т10 тавровые.

Как читать чертежи

Здравствуйте, уважаемый читатель блога, с этой статьи как читать чертежи проекта начнется не большая серия под рубрикой строительная документация о чертежах на объекте. Решил поделиться с вами своим опытом, как я изучаю чертежи объекта, многим опытным строителям это не пригодиться и еще подумают, о чем здесь можно рассказывать.

Сначала новости блога вчера 25.07.15 закончился не большой миниконкурс, по отгадыванию слова в кроссворде. Я думал, что участников будет больше 10 человек и с помощью сервиса генератора случайных чисел планировал выбрать победителей.

Но участников оказалось всего три человека, я решил присвоить призовые места в порядке присланных ответов на почту первое место Алексей Иванов – 150 рублей, второе Стас – 100 рублей и третье Денис – 50 рублей. Поздравляю участников миниконкурса с победой.

Если вы только начали работать на стройке в должности итр может, откроете для себя, что то новое. Вспоминая свой первый день на объекте по общестрою, мне выдали проект производства работ чертежи для изучения, через какое то время я его забросил, так как ничего не понял с чего начинать строить и куда смотреть.

А ведь когда то окончил институт и преподавателя по предмету инженерная графика запомнил на всю жизнь, с первого раза у меня ничего не получалось сдавать и чертежи с разрезами домов, генпланы перечерчивал или исправлял многократно.

Проект объекта состоит из нескольких частей это:

1. ГП – генеральный план строительной площадки;
2. АР-архитектурные решения;
3. КМ — конструкции металлические;
4. КЖ – конструкции железобетонные;
5. НВК – наружные сети водоснабжения и канализация;
6. ОВ – отопление и вентиляция;
7. ВК – водоснабжение и канализация, внутри объекта;
8. ТС – система теплоснабжения;
9. ЭН – наружное электроосвещение
10. ЭС – электроснабжение, внутриплощадочные кабельные сети;
11. СС – система связи или слаботочка.

Вот такой небольшой перечень чертежей одного из проекта, на котором я работал и это еще не все разделы. Получив штук 10 толстых папок с кучей чертежей, неопытный строитель растеряется и не будет знать с каких чертежей начать изучать проект.
