Пуллер для споттера как изготовить своими руками

Основные компоненты споттера

Главные комплектующими оборудования являются:

• пуллер;
• диодный мост;
• реле – на 30 А;
• инопуллер (обратный молоток);
• трансформатор – 1500 А;
• контактор – 220 В;
• блок управления с тиристором – 200 В.

Корпус

Устройство должно отличаться функциональностью и удобством. Размер выбирается индивидуально. Необходимо правильно разместить управляющие элементы. Желательно сделать обработку поверхности диэлектрическим материалом.

Корпус может изготавливаться из таких материалов, как: пластик, металл, дерево. Можно использовать:

• Короб из металла старого оборудования, который подходит по габаритам.
• Оцинкованный тонкий жестяной лист или с порошковой окраской.
• Системный блок для ПК. Отличается удобством, поскольку доступно для установки кулеры и микросхемы. В целях защиты можно применять короб из дерева, имеющий откидную крышку.

Для крепежа используют заклепки и саморезы.

Источник питания

Трансформатор с диодным мостом, собирающимся на диодах Д226Б – главные составляющие блока питания. Они заряжают конденсатор(С1), способствующий открытию тиристора, который расположен в диагональной части моста. Регулировка длительности напряжения происходит резистором (R1).

Любой блок питания способный дать 10 В, можно использовать для агрегата.

Кабели питания

Выбор кабелей делается с учетом правильно подобранного сечения. Схема расчета: на 1 мм2 – 10 А. Длина для массы не должна быть больше 1,5 м, для рабочей – 2,5 м. Если не учитывать указанные параметры, то сварочные действия будут выполнены не качественно.

Кончики проводов закрепляются соединительными элементами. Для этого могут применяться клеммы, используемые в резьбовых соединениях. А также специальные устройства, обеспечивающие скорость соединения на агрегате и пистолете, например, крокодил.

Споттер, его применение и конструкция

Такой инструмент используется для выравнивания вмятин автомобиля тогда, когда ремонт извне невозможен. Им можно нагреть часть металла, и при этом повреждения кузова будут незначительными.

В частности, он используется в таких целях:

• рихтовка кузова;
• выравнивание поверхности кузова без потребности его разборки.

Колоссальная и незаменимая польза от этого аппарата заключается в его использовании для выравнивания кузовных частей, когда доступ к определённым деталям ограничен из-за специфического строения автомобиля. При рихтовке повреждённых частей кузова специальный крепёж устройства приваривается к деформированной поверхности, а затем вытягивает её наружу. Также следует отметить, что споттер способен при работе нагревать металл, и это способствует быстрому выравниванию, получению жёсткости и нужной формы.

Работа такой конструкции заключается в точечном вытягивании повреждённой детали по принципу действия молотка.

Выглядит это следующим образом:

• обратный молоток аппарата закрепляется на кузове с помощью сварочного импульса;
• ручник устройства необходимо протянуть по направляющей к себе, при этом опорная шайба остаётся на месте.

Самый простой споттер имеет 2 режима:

• временный, когда на поверхности закрепляется кольцо;
• сварочный — применяется лёгкая сварка электрода с поверхностью, когда аппарат крепится к автомобилю.

Выбираем

Ремонт споттером имеет узкую специализацию. Помимо сферы автосервиса он практически не востребован, разве в редких случаях ремонтов повреждений корпуса бытовой техники.

На сегодня российский рынок споттеров включает больше сотни моделей, различных производителей, отличающихся по мощности, цене, рабочим параметрам. Из них три основных:

• Приборы, изготовленные в КНР, Японии, Южной Корее .
• Устройства западноевропейских производителей.
• Отечественные аппараты.

Нижняя и средняя ценовая группа представлена в основном китайскими инструментами. К их плюсам стоит отнести тенденцию роста качества при стабильной цене. Если еще относительно недавно покупка китайского инструмента оправдывалась дешевизной, то сегодня его берут даже профи.Из отечественных аппаратов стоит о, линейку «Споттер пилот», российской . Фирма выпускает продукцию как бытового, так профессионального сегмента. Имеет ряд патентов, поставляет изделия на рынки Канады, США и Европы.В сегменте профессиональных моделей лидирую европейские производители. По многим показателям превосходящие аналогичные китайские и отечественные модели, аппараты отличает качество сборки, удачная эргономика. Существенный минус — высокая стоимость.

При выборе обратите внимание на расходники. Обычно китайские модели споттера для точечной сварки комплектуются полнее, однако, как правило в целях экономии часть электродов не медные, а омедненные, что снижает срок службы

Для серьезной профессиональной деятельности по кузовному ремонту, лучше выбирать модель из европейских либо отечественных приборов соответствующего класса

Для серьезной профессиональной деятельности по кузовному ремонту, лучше выбирать модель из европейских либо отечественных приборов соответствующего класса.

Шайбы для споттера из чего сделать

Споттер – популярный у авторемонтников-кузовщиков аппарат, позволяющий выправлять вмятины на кузовных деталях автомобилей, подобраться к которым с обратной стороны затруднительно или невозможно без серьезной разборки. С помощью споттера методом точечной сварки к поврежденному участку приваривается крепежный элемент, за который и вытягивается вмятина. Споттеры промышленного изготовления широко представлены на рынке. Достаточно опытный мастер вполне может сделать споттер своими руками.

Споттер и его устройство

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

• корпус, в котором размещены электрические компоненты;
• кабель массы;
• сварочный пистолет с кабелем;
• остро заточенный электрод.

Применяются две основных конструкции споттеров: трансформаторная и инверторная.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Особенности применения споттера

Основные области применения устройства это:

• сварка тонкостенных деталей;
• рихтовка кузовных деталей без разборки корпуса или обивки.

Споттер чрезвычайно удобен там, где доступ к элементу с вмятиной невозможен или весьма затруднен. К элементу приваривается специальный крепеж, за который с помощью обратного молотка, талей или гидравлических домкратов и исправляется вмятина. У споттера также есть режим нагрева элемента для повышения его пластичности, в результате помятый металл возвращается в свою начальную форму.

Как работает споттер

К поврежденному участку, в центре вмятины точечной сваркой приваривается крепежный элемент. К нему крепится шток обратного молотка, опирающегося на корпус за пределами вмятины. Устройство тянет за шток, имитируя удар киянки с обратной стороны металла, куда нет доступа, и вмятина выправляется.

Сделанный своими руками споттер должен иметь два основных режима работы:

• кратковременный, служащий для прикрепления ремонтной шайбы к поврежденному участку;
• постоянный — служащий для обычной точечной сварки угольным электродом.

Преимущества такого метода правки вмятин:

• Минимальные сопутствующие повреждения, наносимые корпусу и автомобилю в целом.
• Быстрота исправления повреждений по сравнению с частичной разборкой автомобиля.

Чтобы в полной мере получить эффект от этих преимуществ, важно при исправлении повреждений своими руками точно соблюдать требования технологии

Функциональность споттеров серийных моделей

Прежде чем проектировать и изготавливать споттер своими руками, полезно будет изучить функциональность промышленных моделей. Они выполняют:

• сварку ремонтных шайб;
• сварку стержня, выправляющего вмятины тягой;
• нагрев металла для его осадки с помощью графитовых электродов;
• систему вентиляции и защиты от перегрева с включением после остывания.
• переключение между режимами постоянной работы для нагрева и кратковременным режимом для сварки

Аппараты из магазина отличаются надежностью и несложны в использовании и обслуживании. Специальная подготовка оператора такого аппарата не требуется, достаточно общих навыков сварочных и слесарных работ.

Характеристики споттеров выпускаемых серийно

Основные характеристики следующие:

• Параметры сети электропитания — 220 В 50 Гц.
• Потребляемая мощность — до 10 киловатт.
• Пиковый ток сварки — 1300 А.
• Напряжение в рабочей цепи — от 7 до 10 В.
• Длительность импульса, задаваемая таймером — от 0 до 1,2 сек.
• Переключение между режимами сварки и прогрева.
• Тяговое усилие с применением металлического электрода — до 100 кг.
• То же для монтажной шайбы — более 100 кг.

Как выбрать споттер?

Существуют важнейшие критерии, влияющие на стоимость споттера:

• тип преобразователя. Инверторные встречаются реже, но показывают себя хорошо в точечной сварке. Чаще применяются трансформаторные, так как они более надёжны и стоят дешевле;
• производительность. Встречаются модели стандартных показателей мощности, они применимы только для рихтовки отдельных элементов корпуса. Варианты с повышенной мощностью используются для сваривания по точкам и работы с более прочными деталями;
• тип формирования сварки. Самый простой вариант – сварка с одной стороны посредством электрода. Эффективнее и дороже аппарат с двусторонней сваркой, она выполняется особыми клещами, которые раскрываются с обратной стороны вручную или пневматикой и сразу создают зацеп.

Правила работы с самодельным агрегатом

Управлять прибором достаточно просто. Необходимо придерживаться такой последовательности действий:

1. Зачистить дефектный участок.
2. Подсоединить к устройству заземляющий контакт.
3. Приступить к выравниванию глубоких выбоин с помощью простых приспособлений.
4. Сделать «слепок» ровной части кузова.
5. Подготовить место для работы обратного молотка.
6. Закрепить крючки сваркой, захватить крепеж гребенкой и постепенно вытянуть место с деформацией.
7. Обработать поверхность споттером с навариванием небольших заклепок.

При работе с устройством следует соблюдать несколько правил безопасности:

1. Предварительно осмотреть и очистить все детали оборудования.
2. Убедиться в надежности изоляционного слоя на проводах.
3. Провести зачистку дефектного кузовного элемента.
4. Позаботиться о заземлении прибора.

При работе с устройством нужно убедиться в надежности изоляции на проводах.

Как сделать гребенку и шайбы

Гребенка для споттера помогает одновременно оказывать воздействие на большую площадь. Ее применяют на длинных вмятинах. Сварочный процесс заключается в равномерной установке шайб по всей плоскости с дефектом, и захвате гребенкой сразу всех элементов. Подобные расходники для споттера продаются в специализированных магазинах, но их можно изготовить и самостоятельно.

Для этого понадобиться:

• полоска железа толщиной 3 мм и шириной 30 мм;
• металлическая трубка диаметром 15 мм и длиной 40 мм;
• стальной прут 13 мм в диаметре;
• гайка на 22 мм;
• болт и гайка на 8 мм.

Железная полоска нарезается на части длиной в 100 мм. В каждой сверлятся три отверстия на 13 мм с расстоянием между собой по 15 мм. Крайние два соединяются между собой путем прорезей болгаркой. Одиночное отверстие вырезается под крюк благодаря косому срезу. Острые углы с этой стороны стоит обточить для удобства будущих манипуляций по введению крюков в петли.

Крепление под обратный молоток и рабочие элементы изготавливается из трубки, в которой сверлится отверстие, и приваривается гайка на 8 мм для фиксации прута с захватами. С противоположной стороны трубки приваривается более крупная гайка для крепления штока молотка.

Самодельные шайбы можно нарезать из медной полосы со стенкой 2-3 мм. В ней сверлятся отверстия, подходящие под крюки, а углы обрабатываются на точильном станке до гладких и плавных краев, не мешающих рабочему процессу.

Самодельные аксессуары для работы со споттером значительно экономят средства и позволяют выполнять такие же по качеству операции с реставрацией геометрии кузова, как и магазинные приспособления.

Аппарат для точечной сварки своими руками

Сварочный аппарат действует на принципах закона Ленца — Джуоля: электрический ток, проходя по проводнику, выделяет тепло, которое напрямую равно квадрату тока, времени и сопротивлению проводника. Это означает что при силе тока в 1000 А, на тонких проводах и плохо сделанных соединениях, потери будут в 10000 раз больше, чем при 10 А.

Трансформатор

Основной элемент любого оборудования для точечной сварки — силовой, с повышенным эффектом трансформации (для получения нормального сварочного тока). Его можно взять в мощной микроволновке (от 1 кВт и выше), он питает магнетрон. Удобен своей доступностью и хорошими характеристиками. Показателей трансформатора хватит для точечной сварки стальных листов в 1 мм. Для получения большей мощности используют 2 и более детали.

Показатели таких трансформаторов составляют до 2000 В (в микроволновке оно удваивается перед подачей на магнетрон), не стоит их подключать в сеть и измерять выходные характеристики. Из этой детали нам понадобится первичная обмотка (в которой толще провод и меньше витков) и магнитопровод.

Провода срезаются стамеской или ножовкой (если он сварен, а не склеен), или выковыривается и высверливается (при очень плотной набивки обмотки, когда выбивание всё разрушит). При удалении проводов вторичной обмотки старайтесь действовать аккуратно, чтобы не повредить первичную обмотку. В трансформаторе также бывают шунты, которые ограничивают ток, их тоже нужно срезать.

После аккуратного извлечения нужных элементов, вторичная обмотка трансформатора обновляется. Для достижения показателей тока в 1000 А нужно использовать медный кабель с толщиной сечения в 100 мм² и более. Это может быть пучок или многожильный провод. Если внешняя изоляция мешает получить нужное количество витков, то её удаляют и заменяют на тканевую изоленту. Провода должны быть как можно меньшей длины, чтобы не было ненужного сопротивления.

сделайте больше витков, так вы повысите показатели мощности

Например, если у вас есть 2 трансформатора мощностью 0,5 кВт, с входным напряжением 220 В, при номинальном токе 250 А и выходным напряжением 2В. Соединив выводы вторичных и первичных обмоток, получим прибор, в котором номинальное напряжении в 2 В, выходной ток — 500 А (ток сварки также удвоится).

При создании устройства, во вторичных цепях устройства должны использоваться электроды. То есть при задействовании трансформаторов по 0,5 кВт, их связывают вместе проводами с диаметром 1 см, а концы к электроду. Если допустить ошибку при подключении выводов вторичной и первичной обмотки, это приведёт к короткому замыканию.

Когда используете два мощных трансформатора и вам нужно увеличить напряжение, но размер окна магнетрона не позволяет добавить необходимое количество витков провода, для этого вторичные обмотки соединяются последовательно. Необходимо согласовывать направление витков, иначе можно получит противофазу, что приведёт к выходному напряжению равному нулю (чтобы правильно понять этот момент проведите эксперимент с тонкими поводами).

На первичные обмотки трансформаторов

Первый случай свидетельствует о том, что цепи первичной и вторичной обмотки соединены вместе разноимёнными выводами (напряжение на первичной обмотке равно половине входного, которое преобразуется во вторичной обмотке, где оно суммируется и даёт двойное значение). Нулевое значение вольтметра показывает, значение напряжения на вторичных обмотках противоположны, это значит что одна из пар обмоток соединена одноимённым выводом.

Чтобы увеличить показатели у своего аппарата точечной сварки, нужно соединить несколько трансформаторов, но они не должны превышать показатели сети, иначе при его использовании общее напряжение будет падать. Ограничитесь 1000–2000 А, для бытовых условий такой силы тока достаточно.

Электроды

Медные стержни используют в качестве электродов. Чем больше толщина тем лучше, но его диаметр не должен быть меньше показателей провода. Если у вас аппарат небольшой мощности, то подойдут жала от паяльника.

Чем меньше длина провода

При использовании обжима, площадь крепления получается гораздо меньше, что увеличивает потери.

Управление

На промышленных аппаратах она доходит до 100 кг

Выключатель подключается к цепи первичной обмотки, иначе он будет добавлять сопротивления, а его контакты при работе расплавятся.

Если вы используете рычажный механизм прижима, то кнопку выключения монтируйте на нём. Очень удобно одной рукой давить на рычаг и управлять работой. Вторая рука контролирует сварку деталей.

Spotter (Споттер) для ремонта кузова авто своими руками.

Spotter (Споттер) для ремонта кузова авто своими руками.

Споттер для рихтовки кузова автомобиля

Споттер

– это устройство может оказать неоценимую помощь при рихтовке поврежденного кузова автомобиля. По своей сути он представляет собой устройство точечной сварки, состоит из блока управления, и пистолета, по электроду которого перемещается массивная металлическая болванка, это такой обратный молоток, с помощью которого и производится правка деформированного участка кузова. Покупка такого инструмента промышленного изготовления может не слабо отразиться на кошельке покупателя, поэтому мы сейчас будем разбираться в вопросах, как это устройство сочинить самому, тем-более тут не нужны знания высоких технологий и глубоких познаний в радиоэлектронике. Ниже мы приведем несколько фотографий, и вы сразу поймете, как он устроен, и как работать с этим инструментом.

Для начала рассмотрим схему блока управления споттера, она изображена на рисунке ниже:

Это, наверно, самый простой, но надежный вариант схемы, никаких наворотов, минимум деталей, никакого импорта, легкость повторения. Ниже мы потом рассмотрим еще один вариант, немножко сложнее, а пока поговорим об этом.

В данной схеме трансформатор Т1 и диодный мост, собранный на диодах Д226Б, служат для того, чтобы зарядить емкость С1, которая по нажатию кнопки S3 откроет тиристор V9, стоящий в диагонали силового моста, через который питается первичная обмотка мощного сварочного трансформатора Т2. Пока открыт тиристор, идет процесс сварки. Как только емкость разрядится, тиристор закроется, процесс сварки завершится, а по отпусканию кнопки S3, начнет заряжаться конденсатор С1, подготавливая устройство для дальнейшей работы. Длительность отпирающего импульса тиристора регулируется переменным резистором R1. Отсоединение электрода споттера от кузова осуществляется путем скручивания.

За неимением тиристора указанного на схеме, можно произвести замену на тиристор ТЧ-40 или ТЧ-80.

Такой же принцип работы использован и во втором варианте схемы блока управления. Разница заключается в том, что вместо тиристора, управляющего питанием первичной обмотки силового трансформатора, использован симистор, который управляется оптопарой, исключен мост на мощных диодах, а для заряда емкости применен стабилизатор, реализованный на микросхеме LM317 с возможностью регулировки выходного напряжения. Схема второго варианта схемы представлена на следующем рисунке.

Зеленым прямоугольником на схеме выделен низковольтный стабилизатор. Те, кто уже повторяли данную схему, зачастую использовали вместо него готовый блок питания, например от детской железной дороги, или, чуток переделанный, от антенного усилителя. Главное чтобы он выдавал порядка 10…12 вольт. Мощность трансформатора не большая, ватт 5…10 будет достаточно. R2 и С2 – снабберная цепочка, о ней написано в последней части статьи. В данном варианте схемы переменным резистором RP1, стоящим в цепи общего провода микросхемы стабилизатора LM317, можно изменять прикладываемое напряжение для заряда емкости, тем самым изменяя длительность импульса в момент сварки. Если длительности не хватает, можно увеличить номинал конденсатора С4.

Комплектующие для самодельного споттера

Конечно, выправлять такие участки кузова можно и при помощи полуавтомата, путем приварки петель или шайб, но в таком случае выпаливается тонкий металл. На лицевой части выправляемого участка остаются шишки из наплавленного металла, которые потом приходится долго удалять при помощи шлифовальной машинки. Подобных сложностей можно избежать, если использовать споттер (подойдет даже тот, который вы сделаете своими руками из аккумулятора).

Чтобы не тратиться на приобретение дорогостоящего заводского оборудования, а изготовить недорогой, но эффективный аккумуляторный споттер, вам понадобятся следующие комплектующие:

• источник питания – аккумулятор;
• реле втягивающего типа;
• кнопка включения;
• соединительные провода;
• сменные насадки, лифтер, обратный молоток и ряд других приспособлений.

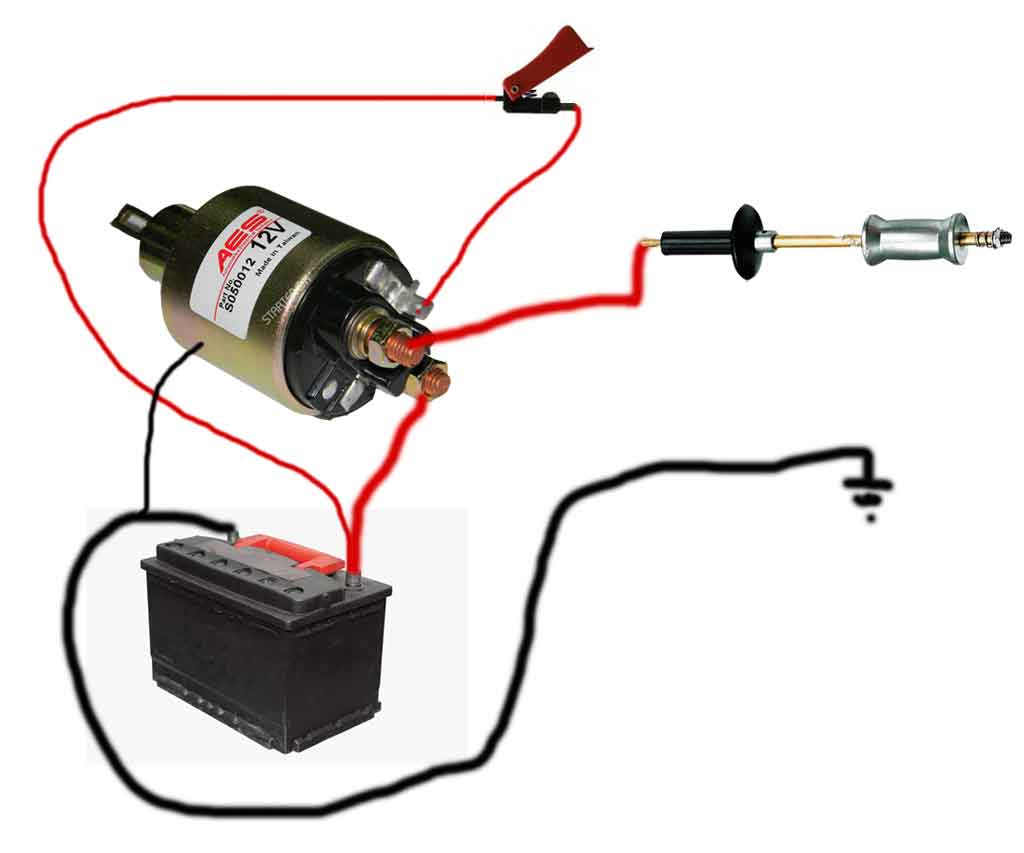

Схема споттера из аккумулятора и втягивающего реле

Аккумулятор для самодельного споттера должен быть емкостью не ниже 60 Ач. Для этого можно использовать даже старое устройство, которое уже не справляется с запуском автомобиля. Вообще, чем выше будет емкость аккумулятора, тем эффективнее будет работать ваш споттер.

Втягивающее реле, которое должно быть разборным, необходимо для того, чтобы обеспечить подачу импульса тока к электроду при нажатии кнопки включения. В качестве такого элемента можно использовать реле от стартера автомобиля (к примеру, от ВАЗ). Разборным такое устройство должно быть для того, чтобы в нем регулярно можно было чистить пятаки. Прежде чем комплектовать таким реле свой споттер, его необходимо разобрать и укоротить его внутреннюю часть

Затем надо завальцевать внутреннюю часть реле, обращая внимание на то, чтобы шток из него не вылетал. После этого втягивающее реле для вашего споттера готово к работе. Кнопку, которая управляет подачей импульса на электрод устройства, можно установить на пистолете или зафиксировать на кабеле

Что касается рукоятки для споттера, ее тоже можно сделать самостоятельно, выпилив из толстой фанеры. Такой рукояткой будет удобно манипулировать в процессе выполнения работ

Кнопку, которая управляет подачей импульса на электрод устройства, можно установить на пистолете или зафиксировать на кабеле. Что касается рукоятки для споттера, ее тоже можно сделать самостоятельно, выпилив из толстой фанеры. Такой рукояткой будет удобно манипулировать в процессе выполнения работ.

Кнопка подключается в цепь, которая соединяет плюсовой контакт аккумулятора с управляющим контактом втягивающего реле. Для информации: в автомобиле такой контакт соединен с замком зажигания

Выбирая кнопку для самодельного споттера, важно обращать внимание на то, чтобы она выдерживала ток силой до 5–7 А

Насадки для споттера своими руками – Справочник металлиста

Среди многочисленных аксессуаров для споттера есть зацеп или как его чаще называют гребенка.

Если кто не в курсе, кратко расскажу о том, в каких случаях мастера кузовного ремонта используют гребенку в работе со споттером.

О том как я смонтировал споттер из сварочного аппарата, а точнее из трансформатора сварочника вы можете почитать в этой статье — «Как сделать споттер из сварочного аппарата»

Споттер своими руками из сварочного аппарата

Рихтовочные работы могут требовать не только филигранного владения простейшими и необходимыми инструментами, но и точного знания геометрии и понимания тонкостей геометрии кузовных панелей автомобиля. Но и без специальных устройств качественная рихтовка редко когда обходится. Одним из таких вспомогательных инструментов стал споттер, о постройке которого мы и поговорим.

Споттер, что это такое

Споттер для рихтовки авто — отличная возможность избежать полного демонтажа панелей кузова при их рихтовке. Устройство позволяет выводить поверхности даже в самых труднодоступных местах. Кроме того споттер помогает восстанавливать геометрию сложных силовых элементов, не прибегая к их разборке.

Простота использования аппарата сделала его незаменимым при рихтовочных работах, а также при определенной мощности споттер можно использовать в качестве аппарата точечной сварки. По фотографии довольно понятно, как работает устройство, а принцип его действия, а также как сделать споттер своими руками из сварочного аппарата мы рассмотрим прямо сейчас.

Споттер, обратный молоток и насадки

К электрической схеме споттера мы еще обратимся, тем более, что их существует несколько принципиально разных.

Главное — понять, как работает устройство, а собрать его можно в принципе, из того, что есть в гараже, начиная от старого трансформатора, заканчивая еле дышащим аккумулятором. Споттер, от английского spot, пятно, точечная проекция.

Назвали устройство так совсем не зря, поскольку действует он по принципу молотка, точечно, но в обратную сторону.

Фирменный споттер может работать в двух режимах — в кратковременном режиме, когда необходимо быстро и надежно закрепить направляющую споттера в нужной точке при помощи колец-насадок, а также в режиме сварки угольным электродом на минимальной мощности.

Споттер своими руками из инвертора

Инверторный споттер встречается среди самоделок чаще всего, хотя существуют и некоторые другие схемы Своими руками выполняют споттеры и без инверторов, но менее мощные, хотя и вполне работоспособные.

Поскольку споттер является одним из ответвлений контактной сварки, но отличается от нее тем, что в конструкции отсутствую клещи, более привычно рассматривать споттер, как аналог электродуговой сварки.

То есть напряжение пропускается через корпус автомобиля — один контакт присоединяется к кузову, а вторым контактом является сам шток с насадкой.

Ниже мы привели простейшую схему споттера, которую, впрочем, можно доработать по своему усмотрению.

Принцип работы схемы споттера на базе инвертора

Споттер инверторный, который мы собираем своими руками, состоит из двух основных элементов — инвертора для сварки и тиристорного реле, которое обозначено на схеме V9, а для сборки устройства потребуется:

• двухсотвольтовый тиристор;
• понижающий трансформатор на 12 вольт для управления реле от кнопки;
• реле на 30 ампер;
• диодный мост;
• контактная группа на 220 вольт и управляющая кнопка.

Трансформатор подключается к сети через диодный мост, к которому подключен тиристор электронного реле. Трансформатор Т1 запитывает управляющую ветку цепи тиристора.
