Устройство и принцип работы трансформаторов

Принцип работы и область применения

В электромагнитную схему трансформатора входят две обмотки и замкнутый сердечник, выполняемый из трансформаторных листовых материалов. Ток, проходящий по первичной катушке, возбуждает в сердечнике электромагнитную индукцию.

Пересекая провода вторичной катушки, она индуцирует в ней ток, соответствующий параметрам вторичной обмотки. Таких катушек может быть несколько с разными характеристиками (количество витков, сечение провода, материал), соответственно и результат индукции будет различным.

Трансформаторы используются в энергообеспечении народного хозяйства в различных областях:

1. Для передачи и преобразования электроэнергии:
2. Передача электроэнергии на далекие расстояния и ее разделение между пользователями. Передача электричества по сетям непосредственно после генерации связана с большими его потерями. Генераторы дают напряжение 6-24 кВ, а передача, во избежание потерь, осуществляется при напряжении от 110 до 750 кВ. Для получения таких характеристик применяются повышающие трансформаторы.
3. Когда электроэнергия по ЛЭП доходит до потребителя, она поступает на понижающие трансформаторные станции, где производится понижение напряжения и мощности в соответствии с потребностями для группы потребителей, а затем распределяется на другие трансформаторные подстанции, например, районного значения. Дальнейшее распределение энергии зависит от потребности того или иного объекта или их группы.
4. Для правильного включения вентилей в преобразователях, что позволяет согласовать величину напряжения на выходах и входах устройства. Их название – преобразовательные.
5. Для выполнения различных операций технологических процессов, например – сварки, в электролизных производствах, в обеспечении работы электросталеплавильных агрегатов и других.
6. Обеспечение работы схем и приборов радиоаппаратуры, электроники, средств связи, бытового электрооборудования и многого прочего.
7. Для подключения электроизмерительных приборов и отдельных аппаратов (реле, коммандеры и др.) в цепи высокого напряжения для обеспечения измерений и электробезопасности объектов. Такие трансформаторы образуют отдельный класс – измерительные.

Читать также: Пластичные смазки классификация назначение характеристика и применение

Немного об этапах развития

При производстве трансформаторов используют свойства материалов: металлические, магнитные, неметаллические. Для производства современного оборудования применили свои знания и открытия многие исследователи прошлых лет. А. Г. Столетов выявил петлю гистерезиса и особенную структуру ферромагнитного сплава. Теорию электромагнитных цепей разработали Братья Гопкинсоны.

Электромагнитная индукция открыта М. Фарадеем, это явление заложено в основу действия трансформатора. Схема первого трансформатора впервые появилась в работах Генри и Фарадея в 1831 году. Но ученые тогда еще не рассматривали прибор в качестве преобразователя переменного тока.

Француз-механик в 1848 году запатентовал индукционную катушку, которая стала прообразом трансформатора. В 1876 году впервые изобрел трансформатор Яблочков П. Н. , прибор представлял собой стержень с несколькими обмотками. Трансформаторы, имеющие замкнутые сердечники, были сконструированы братьями Гопкинсами в 1884 году.

С применением масляного охлаждения прибор стал выполнять свои функции более надежно. Устройство помещалось в сосуды из керамики с маслом, это вело к повышению надежности обмоток. Русский изобретатель механик Доливо-Добровольский М. О. сконструировал первый трехфазный двигатель асинхронного типа, трехфазную систему переменного тока и впервые сделал трёхфазный трансформатор с мощностью 230 КВт, работающий от напряжения 5 В.

Силовые трансформаторы начали выпускать в 1928 году с открытием Московского завода трансформаторов. В начале 1900 годов английский металлург сделал первую тонну трансформаторной стали для производства сердечников. А в начале 30-х годов XX века отмечено появление магнитного насыщения на 50%, уменьшение потерь на гистерезис в 4 раза, возрастание магнитной проницаемости в 5 раз при комбинированном применении нагревания и прокатки.

Устройство и принцип работы трансформатора

Простейший трансформатор состоит из двух обмоток с изолированными проводами, которые намотаны на стальной сердечник, состоящий из нескольких слоев. Переменный ток подводится к одной из обмоток, которую называют первичной. Другая (вторичная) — подсоединяется к нагрузке.

Принцип работы электротрансформатора достаточно прост: когда к первичной обмотке подключают переменный ток, вокруг железного стержня, на который она намотана, появляется магнитное поле. Благодаря электродвижущей силе индукции при подключении вторичной обмотки к нагрузке происходит передача тока.

Маркировка, расшифровка основных параметров

На всех трансформаторы наносится специальная маркировка, которая позволяет определить тип устройства, условия его эксплуатации, номинальную мощность и напряжение. Российские и зарубежные приборы маркируют по-разному. В РФ чаще используют приборы, изготовленные по ГОСТу.

Информация о трансформаторе расположена на металлической пластине на корпусе устройства, наносится с помощью гравировки или тиснения:

• название завода, на котором был изготовлен прибор;
• год изготовления;
• заводской номер;
• номер стандарта, которому соответствует устройство;
• показатель номинальной мощности (для трехфазных трансформаторов указывается для каждой обмотки);
• показатель номинального тока (для всех обмоток);
• количество фаз;
• частота тока;
• схема соединения обмоток;
• требования к установке — внутренняя или наружная;
• способ охлаждения;
• другие сведения, в зависимости от типа охлаждения устройства.

Как устроены силовые трансформаторы

Ключевой узел каждого устройства – магнитопровод (сердечник) с двумя и более обмотками. Его изготавливают из стали с высокой магнитной проницаемостью. Он обладает способностью быстро намагничиваться даже в слабых магнитных полях и быстро размагничиваться при отсутствии магнитного поля. Сердечник изготавливают из тонких листов металла таким образом, чтобы стержни были вписаны в окружность.

Обмотки силового трансформатора производят из меди или алюминия. Каждый виток в обмотке изолирован от магнитопровода и других витков обмотки. Между основными элементами так называемой активной части трансформаторов, а именно обмотками, магнитопроводом и другими конструкционными элементами, специально оставляют пространство, чтобы охлаждающая жидкость (масло) могла циркулировать и тем самым отводить тепло от обмоток и магнитопровода. Электрический ток подается на первичную обмотку, а после его преобразования в трансформаторе с вторичной обмотки снимается вторичный ток, отличающийся от первичного на коэффициент трансформации, который зависит от соотношения количества витков в первичной и вторичной обмотках (рис. 1).

Рис. 1. Устройство силового трансформатора: 1 – первичная обмотка с числом витков w₁; 2 – вторичная обмотка с числом витков w₂; 3 – стержень магнитопровода; 4, 5 – ярмо магнитопровода

Основные элементы конструкции силовых трансформаторов

1. Для электрического присоединения обмоток высокого (ВН), среднего (СН) или низкого (НН) напряжения к соответствующим устройствам электрической сети (генераторам, двигателям, линиям электропередач и так далее) на трансформаторах устанавливаются вводы различного типа и конструкционного исполнения. Так, например, вводы на стороне ВН имеют высокое номинальное напряжение, а вводы на стороне НН рассчитаны на высокие номинальные токи, что непосредственно влияет на их конструкцию и размеры.

2. Для регулирования напряжения и, соответственно, тока на первичной и вторичной обмотках трансформатора путем изменения коэффициента трансформации за счет электрического соединения различного количества витков обмоток применяются два типа переключателей. Один из них производит переключение, т.е. регулирование, под нагрузкой (РПН), а другой производит переключение без нагрузки и без напряжения (ПБВ), что означает переключение без возбуждения

Оба типа переключателей, как правило, устанавливаются в обмотках ВН, так как они имеют меньшие значения номинального тока, что особенно важно для РПН из-за необходимости гашения возникающей при переключении дуги меньшей энергии, чем если бы это было на стороне НН.

3. На масляных трансформаторах большой мощности устанавливается масляная система охлаждения. Масляное охлаждение бывает:

• естественное;
• естественное с дутьем;
• принудительное – с направленным движением масла;
• принудительное с дутьем;
• принудительное масляно-водяное.

Дополнительное навесное оборудование

Дополнительное навесное оборудование совершенствует работу силовых трансформаторов (рис. 2). К нему относятся:

1) защита, отключающая трансформатор или подающая оповещающие сигналы, – газовое реле. Принцип действия газового реле для защиты трансформатора основан на контроле давления газа. Реле врезают в маслопровод трансформатора между баком и расширителем. В случае резкого повышения температуры, которое может возникнуть, например, из-за электрического разряда внутри бака трансформатора, начинает разлагаться масло, отчего внутри трансформатора образуется газ. Разогретые газы стремятся попасть в расширитель устройства, проходя через корпус реле;

2) система защиты от повышения давления охладителя, которая работает автоматически;

3) индикаторы температуры – измеряют температуру масла в маслонаполненном оборудовании;

4) прибор, измеряющий уровень масла;

5) система фильтрации и сушки масла;

6) влагопоглотители конденсата, образующегося под крышкой трансформатора, препятствуют его попаданию в масло.

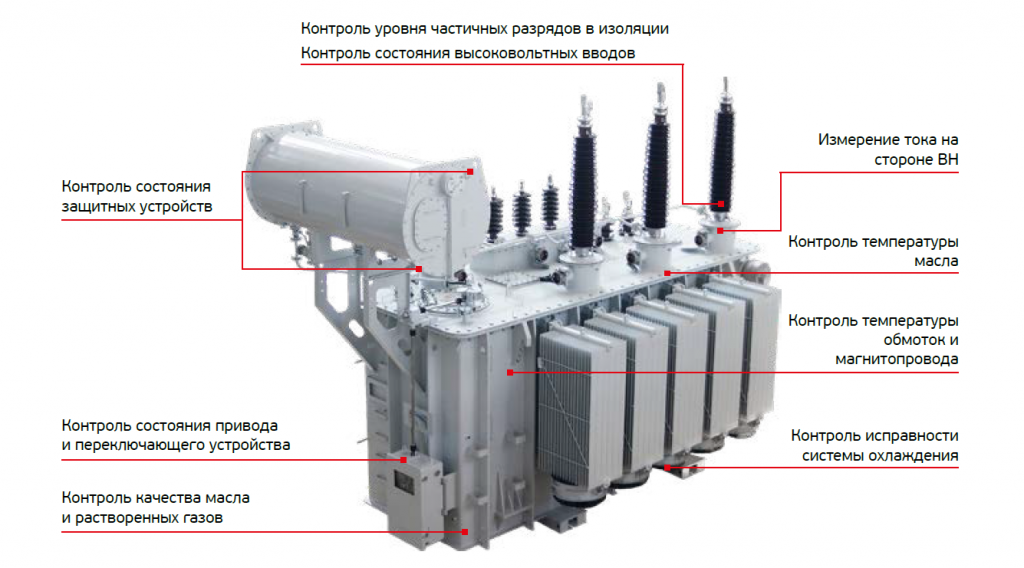

Рис. 2. Дополнительные функции управления, мониторинга и диагностики трансформаторов, применяемые в производстве силовых трансформаторов «Группы СВЭЛ»

Виды трансформаторов

Все трансформаторы можно разделить на следующие типы:

1. власть;
2. автотрансформаторы;
3. измерение;
4. расколоть;
5. переписка;
6. запястье;
7. пиковые трансформаторы;
8. сварка.

Силовые трансформаторы являются наиболее распространенным типом промышленных трансформаторов. Они используются для увеличения или уменьшения напряжения. Они являются неотъемлемой частью электросетей предприятий, населенных пунктов и т.д.

Автотрансформатор – это трансформатор, имеющий только одну обмотку с числом витков W1. Часть этой обмотки с числом витков W2 принадлежит как первичной, так и вторичной цепи:

Этот тип трансформатора используется в устройствах автоматического регулирования напряжения. Эти устройства используются, например, в учебных заведениях для лабораторных работ, их можно встретить в электротехнических лабораториях различных предприятий для проведения испытательных работ.

Внешний вид автотрансформаторов:

Измерительные трансформаторы подразделяются на трансформаторы напряжения и трансформаторы тока. Они обеспечивают гальваническую развязку между цепями высокого и низкого напряжения. Как следует из названия, основным приложением является снижение первичного напряжения или тока до значения, используемого в измерительных схемах, например, для подключения амперметров, вольтметров и электросчетчиков. Их также можно использовать в различных схемах защиты, управления и сигнализации. От других типов трансформаторов они отличаются более высокой точностью и стабильностью коэффициента трансформации.

Пример измерительных трансформаторов:

Изолирующие трансформаторы эти устройства мало чем отличаются от обычных понижающих или повышающих трансформаторов. Единственное отличие состоит в том, что на общем магнитопроводе размещены абсолютно одинаковые обмотки. То есть полностью совпадают с такими параметрами, как сечение провода, количество витков, изоляция. Следовательно, их коэффициент трансформации равен единице.

Назначение этих устройств – обеспечить гальваническую развязку, исключая прямое электрическое соединение между электрической сетью и оборудованием, подключенным к ней через этот трансформатор.

Их применяют в тех сферах, где есть повышенные требования к электробезопасности, например, при подключении медицинского оборудования.

Согласующие трансформаторы используются для согласования сопротивлений различных частей каскадов электронных схем, а также для подключения нагрузки, не соответствующей по сопротивлению допустимым значениям источника сигнала, что позволяет передавать максимальную мощность к такой нагрузке. В этом случае не имеет значения само прямое изменение показателей тока и напряжения.

Они используются в усилителях низкой частоты в качестве входных, межкаскадных и выходных трансформаторов.

В качестве входа в звуковоспроизводящей аппаратуре используются согласующие трансформаторы для подключения микрофонов и звукоснимателей различных типов.

Трансформаторы этого типа используются для согласования сигнала при подключении антенн к приемным и передающим устройствам.

Импульсные трансформаторы – это устройства с ферромагнитным сердечником, которые используются для изменения импульсов тока или напряжения. Полученный сигнал преобразуется в прямоугольный импульс. Они используются для предотвращения высокочастотных помех. Импульсные трансформаторы чаще всего используются в устройствах электронной обработки, радиолокационных системах, импульсной радиосвязи, в качестве измерительных приборов в счетчиках электроэнергии

Пиковые трансформаторы: преобразуют синусоидальное напряжение в пики импульсов, сохраняя при этом их полярность и частоту колебаний.

Они незаменимы там, где для запуска привода требуется одиночный импульс с заданной амплитудой напряжения. Это, например, электронные схемы управления, установленные на тиристорах. Они также используются в качестве генераторов импульсов, в основном в высоковольтных исследовательских установках, в коммуникационной и радиолокационной технике. Пиковые трансформаторы наиболее широко используются при автоматизации технологических процессов.

Сварочные трансформаторы являются основными источниками питания для ручной дуговой сварки на переменном токе. Они используются для понижения сетевого напряжения с 220 В или 380 В до безопасного и в то же время увеличения значения тока для повышения температуры электрической дуги.

Немного истории

Благодаря английскому физику Майклу Фарадею в 1831 году человечество познакомилось с электромагнитной индукцией. Великому учёному не суждено было стать изобретателем трансформатора, поскольку в его опытах фигурировал постоянный ток. Прообразом устройства можно считать необычную индукционную катушку француза Г. Румкорфа, которая была представлена учёному миру в 1848-м.

В 1876 году русский электротехник П. Н. Яблочков запатентовал трансформатор переменного тока с разомкнутым сердечником. Современному виду устройство обязано англичанам братьям Гопкинсон, а также румынами К. Циперановскому и О. Блати. С их помощью конструкция приобрела замкнутый магнитопровод и сохранила схему до наших дней.

Виды магнитопроводов

Схемы соединения обмоток трехфазных трансформаторов

В большинстве случаев обмотки трехфазных трансформаторов соединяются либо в звезду (Y), либо в треугольник (Δ).

Выбор схемы соединения обмоток зависит от ряда причин. Например, для сетей с напряжением 35 кВ и более выгодно соединить обмотку трансформатора в звезду и заземлить нулевую точку, так как при этом напряжение выводов трансформатора и проводов линии передачи относительно земли будет всегда в √3 раза меньше линейного, что приводит к снижению стоимости изоляции. Осветительные лампы накаливания более низкого напряжения имеют большую световую отдачу, а осветительные сети выгодно строить на более высокое напряжение. Поэтому вторичные обмотки трансформаторов, питающих осветительные сети, соединяются обычно в звезду и осветительные лампы включаются на фазное напряжение – между линейными и нулевыми проводниками. В ряде случаев, когда ток обмотки невелик, при соединении в звезду обмотки получаются более дешевыми, так как число витков при этом уменьшается в √3 раза, а сечение проводов увеличивается также в √3 раза, вследствие чего трудоемкость изготовления обмотки и стоимость обмоточного провода уменьшаются. С другой стороны, с точки зрения влияния высших гармоник и поведения трансформатора при несимметричных нагрузках целесообразно соединять одну из обмоток трансформатора в треугольник.

Рисунок 1. Соединение трехфазной обмотки зигзагом

В некоторых случаях применяется также соединение обмоток по схеме зигзага (рисунок 1), когда фаза обмотки разделяется на две части, которые располагаются на разных стержнях и соединяются последовательно. При этом вторая половина обмотки подключается по отношению к первой встречно (рисунок 1, а), так как в этом случае электродвижущая сила (э. д. с.) фазы будет в √3 раза больше (рисунок 1, б), чем при согласном включении (рисунок 1, в). Однако при встречном включении половин обмотки ее э. д. с. (√3 E1) будет все же в 2 / √3 = 1,15 раза меньше, чем при расположении обеих половин на одном стержне (2 E1). Поэтому расход обмоточного провода при соединении зигзагом увеличивается на 15%. Вследствие этого соединение зигзагом используется только в специальных случаях, когда возможна неравномерная нагрузка фаз с наличием токов нулевой последовательности.

Принцип работы трансформатора

Принцип работы трансформатора основан на явлении электромагнитной индукции. Если на первичную обмотку подать переменное напряжение , то по виткам обмотки потечет переменный ток , который вокруг обмотки и в магнитопроводе создаст переменное магнитное поле. Магнитное поле образует магнитный поток , который проходя по магнитопроводу пересекает витки первичной и вторичной обмоток и индуцирует (наводит) в них переменные ЭДС – и . И если к выводам вторичной обмотки подключить вольтметр, то он покажет наличие выходного напряжения , которое будет приблизительно равно наведенной ЭДС (рис. 3).


Рис. 3 — Работа трансформатора без нагрузки

При подключении к вторичной обмотке нагрузки, например, лампы накаливания, в первичной обмотке возникает ток , образующий в магнитопроводе переменный магнитный поток изменяющийся с той же частотой, что и ток . Под воздействием переменного магнитного потока в цепи вторичной обмотки возникает ток , создающий в свою очередь противодействующий согласно закону Ленца магнитный поток , стремящийся размагнитить порождающий его магнитный поток (рис. 4).


Рис. 4 — Работа трансформатора с нагрузкой

В результате размагничивающего действия потока в магнитопроводе устанавливается магнитный поток равный разности потоков и и являющийся частью потока , т.е.

Результирующий магнитный поток обеспечивает передачу магнитной энергии из первичной обмотки во вторичную и наводит во вторичной обмотке электродвижущую силу , под воздействием которой во вторичной цепи течет ток . Именно благодаря наличию магнитного потока и существует ток , который будет тем больше, чем больше . Но и в то же время чем больше ток , тем больше противодействующий поток и, следовательно, меньше .

Из сказанного следует, что при определенных значениях магнитного потока и сопротивлений вторичной обмотки и нагрузки устанавливаются соответствующие значения ЭДС , тока и потока , обеспечивающие равновесие магнитных потоков в магнитопроводе, выражаемое формулой приведенной выше.

Таким образом, разность потоков и не может быть равна нулю, так как в этом случае отсутствовал бы основной поток , а без него не мог бы существовать поток и ток . Следовательно, магнитный поток , создаваемый первичным током , всегда больше магнитного потока , создаваемого вторичным током .

Величина магнитного потока зависит от создающего его тока и от числа витков обмотки, по которой он проходит.

Напряжение, которое выдает нам трансформатор на вторичной обмотке, зависит от количества витков, которые намотаны на первичной и вторичной обмотке!

где  — напряжение на вторичной обмотке — напряжение на первичной обмотке — количество витков первичной обмотки — количество витков  вторичной обмотки — сила тока первичной обмотки —  сила тока вторичной обмотки

Из этой формулы можно сделать вывод: увеличиваем напряжение – уменьшается ток, уменьшаем
напряжение – увеличивается ток.

Отношение напряжений между первичной и вторичной обмотками называют коэффициент трансформации.

В трансформаторе соблюдается закон сохранения энергии, то есть  какая мощность в трансформатор заходит, такая и выходит.

Для переменного тока мощность определяется также, но только вместо постоянного напряжения берется среднеквадратичное напряжение.

Мощность трансформатора зависит от размеров сердечника, рабочей частоты преобразования.

Трансформаторы, которые выдают одинаковые напряжения на выходе и на входе, называют разделительными (развязывающими) (рис. 5).


Рис. 5 — Схематичное изображение разделительного трансформатора

Если вторичная обмотка содержит больше витков, чем первичная, то развиваемое в ней напряжение будет больше напряжения, подаваемого на первичную обмотку, и такой трансформатор называют повышающим (рис. 6). У повышающего трансформатора вторичная обмотка наматывается
более тонким проводом, чем первичная, так как максимальный ток вторичной обмотки будет меньше тока первичной обмотки.


Рис. 6 — Схематичное изображение повышающего трансформатора

Если же вторичная обмотка содержит меньшее число витков, чем первичная, то и напряжение ее будет меньше, чем напряжение подаваемое на первичную обмотку, и такой трансформатор называют понижающим (рис. 7). Первичная обмотка понижающего трансформатора всегда будет намотана более тонким проводом, чем вторичная. Связано это с тем, что при понижении напряжения возможно увеличение тока во вторичной обмотке, следовательно, нужен провод большего сечения.


Рис. 7 — Схематичное изображение понижающего трансформатора

Классификация трансформаторов по электрическим параметрам

Классификация по данным особенностям трансформаторов позволяют оценить способность применения того или иного типа трансформатора в конкретном случае. В соответствии с этим трансформаторы по электрическим параметрам разделяются на следующие группы:

1. По рабочей частоте. Так как от частоты тока переменного напряжения зависят используемые материалы, из которых изготавливаются сердечник, обмотки и изоляция. В соответствие с этим различают трансформаторы следующих типов:

— пониженной частоты – рабочая частота ниже 50 Гц;

— промышленной частоты – рабочая частота 50 Гц;

— повышенной частоты – рабочая частота 100 – 10000 Гц;

— ультразвуковой частоты – рабочая частота более 10 кГц;

— высокой частоты – рабочая частота свыше 100 кГц.

В отношении импульсных трансформаторов чаше используется длительность импульса. В настоящее время мощные трансформаторы в большинстве случаев питаются от сетей промышленной частоты, но в современной электронике в подавляющем случае используют трансформаторы, рассчитанные на высокую и ультразвуковую частоту. Это позволяет снизить габариты трансформатора.

2. По системе тока. Данная особенность трансформатора позволяет разделить трансформаторы на:

— однофазные;

— многофазные (например, трёхфазные, шестифазные и т.д.).

3. По величине электрического напряжения. Данный параметр характеризует величину напряжения, на которую рассчитана изоляция кокой-либо обмотки или обмоток трансформатора. По данному параметру трансформаторы делятся:

— низковольтные трансформаторы, у которых рабочее напряжение обмотки (или обмоток) не превышает 1000 – 1500 В;

— высоковольтные трансформаторы, у которых рабочее напряжение обмотки выше 1000 — 1500 В.

В настоящее время в бытовой радиоэлектронике в большинстве случаев используются низковольтные трансформаторы.

4. По величине мощности. Данный параметр достаточно условен и прежде всего вводится для удобства описания конкретного трансформатора:

— малой мощности, имеющие мощность порядка десятка Вт;

— средней мощности, имеющих мощность сотни Вт;

— большой мощности, имеющие мощность нескольких кВт.

Обозначение трансформаторов на схемах

На принципиальных схемах обмотки трансформатора обозначают катушками индуктивности, расположенных близко одна от другой, а магнитопровод – линией между катушками. Низкочастотные трансформаторы со стальными магнитопроводами и магнитопроводами из железоникелевых сплавов, например, пермаллоя, на схемах обозначаются буквой «Т», а обмотки трансформаторов обозначаются римскими цифрами. Иногда используют условную нумерацию их выводов в соответствии с маркировкой указанной на корпусе трансформатора.


Рис. 28 — Обозначение трансформаторов на схемах

В радиочастотной технике обмотки высокочастотных трансформаторов нередко являются элементами колебательных контуров и фильтров, поэтому на схемах им присваивают буквенное значение катушек индуктивности «L». Высокочастотные трансформаторы могут быть как с магнитопроводом, так и без него, а их обмотки (катушки) могут располагаться на одном или разных каркасах, но очень близко друг к другу.

Если магнитопровод является общим для всех обмоток, то на схемах его обозначают прерывистой линией (рис. 29, а), если же каждая из катушек имеет свой магнитопровод, то его изображают над катушками (рис. 29, б).


Рис. 29 — Обозначение высокочастотных трансформаторов

Возможность подстройки индуктивности катушек изменением положения магнитопровода отображают знаком подстроечного регулирования, который пересекает символы обмоток (рис. 30, а), а чтобы показать индуктивную связь между катушками, их символы пересекают знаком регулирования (рис. 30, б).


Рис. 30 — Обозначение на схемах подстройки индуктивности

В приемной и передающей радиоаппаратуре для корректной работы некоторых блоков, содержащих трансформаторы, иногда требуется знать фазировку обмоток, т.е. порядок подключения выводов. В таких случаях на принципиальных схемах начало обмоток трансформаторов и катушек индуктивности обозначают жирной точкой, которую ставят у соответствующего вывода (рис. 31).


Рис. 31 — Обозначение на схемах начала обмотки

Силовые трансформаторы могут иметь несколько вторичных обмоток с различными напряжениями, но общее количество обмоток обычно не превышает 4-5 (рис. 32).


Рис. 32 — Обозначение многообмоточного трансформатора

Некоторые устройства, питающиеся от сети переменного тока (коллекторные электродвигатели, сварочные аппараты и т.п.), создают интенсивные помехи, которые через электрическую сеть и силовой трансформатор могут проникнуть в аппаратуру и нарушить ее работу. Для ослабления этих помех между первичной (сетевой) и остальными обмотками помещают электростатический экран, представляющий собой незамкнутый виток из полоски медной или алюминиевой фольги или один слой изолированного провода. Вывод экрана соединяют с шасси или с общим проводом (корпусом) прибора, а наличие экранирующей обмотки изображают штриховой линией, параллельной символу магнитопровода, со знаком корпуса прибора на конце.


Рис. 33 — Обозначение экранирующей обмотки

Иногда для работы в измерительной и бытовой аудиоаппаратуре обмотку трансформатора экранируют путем размещения внутри металлического футляра (экрана) из магнитного материала, который также соединяют с шасси или с общим проводом (корпусом) прибора.

Литература:

1. В. А. Волгов – «Детали и узлы радио-электронной аппаратуры», Энергия, Москва 1977 г.
2. В. Н. Ванин – «Трансформаторы тока», Издательство «Энергия» Москва 1966 Ленинград.
3. И. И. Белопольский – «Расчет трансформаторов и дросселей малой моности», М-Л, Госэнергоиздат, 1963 г.
4. Г. Н. Петров – «Трансформаторы. Том 1. Основы теории», Государственное Энергетическое Издательство, Москва 1934 Ленинград.
5. В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.
