Беседка из металлопрофиля: чертежи и размеры

Какие материалы лучше использовать?

Что касается главного расходного материала, то с ним мы уже определились – это металлопрофиль, который прост в работе, а потому и используется в большинстве случаев. Рекомендуем использовать изделия, толщина стенок в которых равна минимум 0,2 сантиметра. Хотя слишком толстые трубы тоже не стоит использовать – такие зачастую продаются по килограммам, а потому при тех же внешних габаритах обойдутся гораздо дороже.

Если вы по тем или иными причинам отдадите предпочтение круглым изделиям, то используйте с такой же толщиной стенок. Работать с ними труднее (в частности, сваривать), но при наличии опыта и навыков рискнуть можно – такие трубы стоят дешевле прямоугольных. Есть и еще один вариант – применение металлического уголка. Однако толщина последнего уже должна быть несколько большей (порядка 0,25-0,3 сантиметра) ввиду меньшей жёсткости. Подобная конструкция будет очень даже неплохо смотреться под обшивку.

Все это говорилось о стали, но вы должны знать, что профтрубы (равно как и те же уголки) производятся также и из алюминия. Вес всей беседки в таком случае будет меньшим, что весьма актуально при строительстве разборного сооружения. Однако обойдется все это в несколько раз дороже.

Изготовление навесов

Каркас

Изготовление тканевых и брезентовых беседок своими руками практикуется не очень часто. Однако при желании, наличии навыков и соответствующего оборудования ничего невозможного нет.

Работу нужно начинать с изготовления каркаса:

Для несущих конструкций в большинстве случаев используются стальные трубы. Причем разборные системы чаще делают из круглой трубы, а неразборные – из профильной.

• Поскольку основным достоинством тентовых беседок является их достаточно высокая мобильность, то капитальное основание обустраивается сравнительно редко. Чаще всего для крепления используются металлические штыри, зафиксированные в нижней части каждой опоры.
• Также можно использовать крючки, предназначенные для зацепа во вделанные в капитальный фундамент кольца. С одной стороны, такая конструкция позволит перемещать беседку, а с другой – обеспечит ее надежное закрепление на случай сильного ветра.

Кровельный узел

• Нижняя обвязка делается из достаточно толстых труб. Помимо стабилизации формы она играет роль противовеса, удерживая своей массой стены и кровлю, которые отличаются высокой парусностью.
• К обвязке привариваем вертикальные стойки с шагом не более 2,5 м. Если же предусматривается возможность разборки каркаса, то для соединения используем трубчатые переходники.
• Как правило, подобные конструкции имеют кровлю шатрового или купольного типа. Впрочем, если вы планируете шить тент самостоятельно, то можно спроектировать и двускатную крышу – так легче будет кроить материал.

Сварной металлический каркас

На тех местах, в которых мы будем прикреплять тент к несущей конструкции, нужны будут специальные отверстия. Чтобы не снижать прочность трубы, лучше приварить к ней специальные кольца или пластины с проушинами.

Полученный каркас необходимо зачистить от ржавчины и обработать защитным составом.

Пошив тента

Инструкция по пошиву тента является одновременно и простой, и сложной. Если вы обладаете навыками работы со швейной техникой (причем бытовая машинка не подойдет – нужен хотя бы полупрофессиональный станок), то сложностей не предвидится. А вот новичку придется попотеть, так что лучше заранее потренироваться на небольших фрагментах материала.

Вариант выкройки

Для пошива тента нам понадобится прочный водонепроницаемый брезент или аналогичная по свойствам ткань. Полотно ПВХ не подойдет – его необходимо не сшивать, а сваривать на специальных установках.

Работа выполняется так:

• Снимаем размеры с нашего каркаса. Большой запас делать не нужно: во-первых, ткань должна ложиться «внатяг», а во вторых со временем брезент примет форму конструкции.
• На рулон брезента, разложенный на полу, переносим выкройки.

Пришиваем крепежные детали

Вырезанные детали сшиваем на машинке, уделяя особое внимание качеству шва. Обметываем полученный чехол по периметру, чтобы избежать роспуска ткани. Изнутри проклеиваем швы специальной лентой, препятствующей протеканию

В местах, где навес будет крепиться к каркасу, устанавливаем люверсы, через которые пропускаем  шнур

Изнутри проклеиваем швы специальной лентой, препятствующей протеканию. В местах, где навес будет крепиться к каркасу, устанавливаем люверсы, через которые пропускаем  шнур.

Фото установленных люверсов

• Шатры-беседки для дачи
• Камуфляжная сетка для беседки
• Москитная сетка для беседки

Возможности ремонта

Что касается навесов промышленного производства из ткани ПВХ, то для них актуальными являются вопросы ремонта. Как мы отмечали выше, полимерное полотно довольно легко разрезается и прокалывается, так что периодически возникает необходимость защитить нашу беседку от протечек.

Делаем это так:

• Отверстие или порез аккуратно обрабатываем с помощью ножниц. На этом этапе нам необходимо выровнять края и удалить все висящие лоскуты.
• Область вокруг пореза протираем вначале влажной, а затем сухой ветошью.
• Вырезаем из такого же материала заплату, которую тоже очищаем.

Привариваем заплату

• Чтобы заплата легла ровно, растягиваем основную ткань (можно зафиксировать зажимами), а затем — о тщательно прокатываем оба слоя валиком.
• После завершения пайки необходимо уложить на отремонтированный участок груз в несколько килограмм. Использовать тент можно уже через час после ремонта.
• Вместо строительного фена для соединения деталей многие специалисты рекомендуют применять специальные клеи для ПВХ (Космофен и аналогичные составы). Клей наносится на обе поверхности, после чего заплату нужно разгладить валиком и хорошенько прижать.

Тюбик «Космофена»

Как установить трубы, правильно собрать каркас

Пожалуй, самый проверенный и общепринятый способ сборки металла – это сварка. Но что делать, если вы хотите построить на даче летнюю разборную беседку, чтобы с наступлением холодов быстро убрать её в сарай? Это необходимо ещё и в том случае, когда человек бывает на даче только летом. Огромное количество железа могут попросту украсть.

В этой ситуации можно посоветовать только одно – сварить из трубы модули, а затем соединить их болтами. Разборные беседки из металла представляют собой прочный каркас, к которому можно прикрепить тент или любое другое монтируемое соединение, а также лёгкую кровлю. Каркас для каждой стороны варится отдельно.

Закупите материал. Для стоек берём профильную трубу 50 х 50 мм, если кровля сделана из металлочерепицы, шифера или битумной черепицы. Для кровли из тяжелого шифера или черепицы берём трубу помассивнее – 75 х 75 мм. Профиль для перемычек может быть тоньше, от 20 х 30 мм до 50 х 50 мм (максимум)

Принимайте во внимание и массу отделочного материала, который обшивается по бокам.

Подготовьте почву. Верхний слой земли снимается, образовавшийся котлован засыпается песком или глиной.

Установите трубы в грунт

Для этого они тщательно грунтуются, делаются ямки в земле глубиной от 70 до 90 см. В подготовленную яму вставляется труба и засыпается щебнем. Он тщательно трамбуется, а стойка заливается бетоном. При использовании портландцемента М 400 рекомендуется брать 3 или даже 4 части песка. Консистенция бетона должна быть жидкой.

Установка альтернативным способом. Если рядом есть человек, который сможет подержать стойку ровно, заливка ямы выполняется бетоном с заполнителем из щебня средней фракции. Пропорции следующие: цемент, песок и щебень в соотношении 1 : 2 : 1,5.

Регулярно проверяйте вертикальность установки стоек. Лучше делать это не уровнем, а отвесом – так вы минимизируете погрешности. Особенно хорошо зарекомендовали себя магнитные отвесы, в корпусе которых находится магнит. Подставляете корпус к нужному месту – отвес держится великолепно.

Сделайте нижнюю обвязку. Каркас устанавливается на опоры, является основанием конструкции. Он размещается на подходящей высоте, чтобы при входе/выходе не приходилось делать лишние движения, преодолевая беседку. Для увеличения прочности делаются диагональные распорки между столбами. Они привариваются к стойкам.

Общее описание конструкции

Профтруба – это труба, имеющая в сечении квадрат или прямоугольник. Широко используется в :

• строительстве;
• градостроительстве;
• сельском хозяйстве;
• рекламном бизнесе;
• торговле;
• для производства мебели.

Труба придает любой конструкции легкость, ажурность, прочность. Промышленность выпускает большое количество труб, имеющих различные размеры, толщину стенки, материал изготовления. На любой металлобазе можно приобрести любое количество соответствующего профиля. Другое преимущество трубы – наличие плоских поверхностей, которые легко сопрягать друг с другом во время проведения сварочных работ или используют болтовое соединение.

Подготовка к строительству

Выбор профильной трубы

Размеры различных труб

При поиске следует обращать внимание на три важных показателя:

1. Длина.
2. Ширина.
3. Толщина стенок.

Форма трубы роли особой не играет (квадратная или прямоугольная)

Важно, чтобы металл выдержал порывы ветра и не погнулся при первом же касании человека, но в то же время вышел сравнительно недорого. Всегда можно купить трубы весом по тонне каждая, но какой смысл переплачивать?. Поэтому исходя из опыта форумчан сайта «ForumHouse», предлагаю следующие размеры и толщину профильной трубы для беседки:

Поэтому исходя из опыта форумчан сайта «ForumHouse», предлагаю следующие размеры и толщину профильной трубы для беседки:

• Нижнее основание: 60*60*2 мм.
• Опорные стойки (столбы): 60*40*2 мм или 50*50*2 мм.
• Верхняя обвязка: 40*40*2 мм.
• Ферма: 60*40*2 мм.
• Перила: 40*20*20 мм.

Представленные выше размеры — не минимальные значения. Конструкция из предложенной трубы будет надежной и устойчивой, поэтому чуть-чуть сэкономить на материале можно, но ради безопасности мы не рекомендуем этого делать.

Чертежи с размерами

Так как далее будет рассматриваться строительство определенной беседки, то здесь я решил собрать проекты с разной формой и размерами. Возможно, что представленные чертежи вас впечатлят больше, чем-то сооружение, которое будет строиться на ваших глазах дальше.

Чертеж беседки из профтрубы 3 на 3 метра

Самый интересный проект, по моему мнению, представлен выше. Автор указал абсолютно все размеры сооружения, ввиду чего каркас стал более очевидным для восприятия. Поучаствовать в строительстве даже захотелось ? .

Фото готовых вариантов

Ниже будут приведены несколько идей, которые вы сможете осуществить у себя на даче. Профильная труба позволяет делать беседки практически любой адекватной формы, причём с отличной устойчивостью и минимальным весом конструкции.

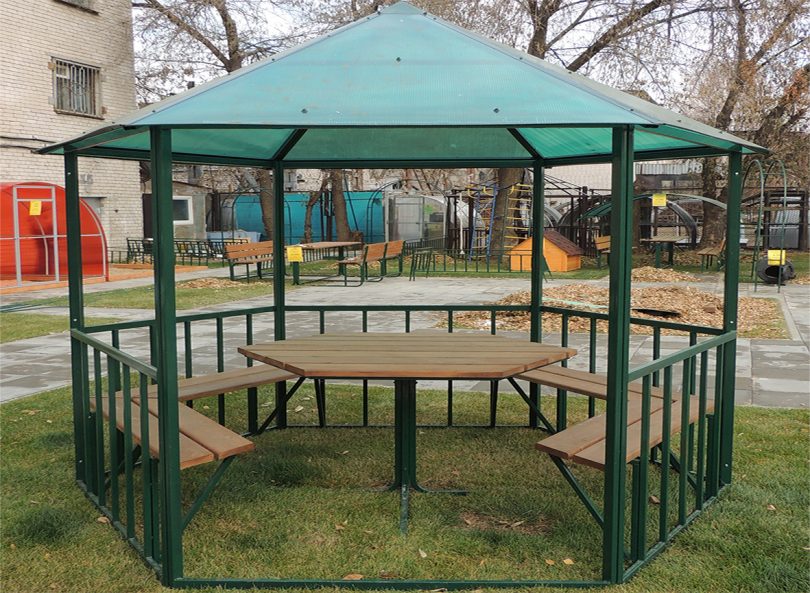

С обшивкой из поликарбоната

Виды и технологические особенности беседок из металла

Садовые домики можно сооружать из различных материалов – из кирпича, камня, дерева, металла. Каждый из данных материалов имеет свои преимущества и недостатки.

Рассмотрим более подробно технологические особенности беседок из металла. Основные преимущества металлических конструкций перед изделиями из других материалов:

• высокая прочность (крепкий каркас металлической беседки выдерживает механические нагрузки, не деформируется при проседании грунта);
• долговечность (металлоконструкции способны прослужить несколько десятков лет);
• пожаробезопасность;
• сочетание с другими материалами: в качестве кровли для металлокаркаса может использоваться профлист, шифер, поликарбонат.

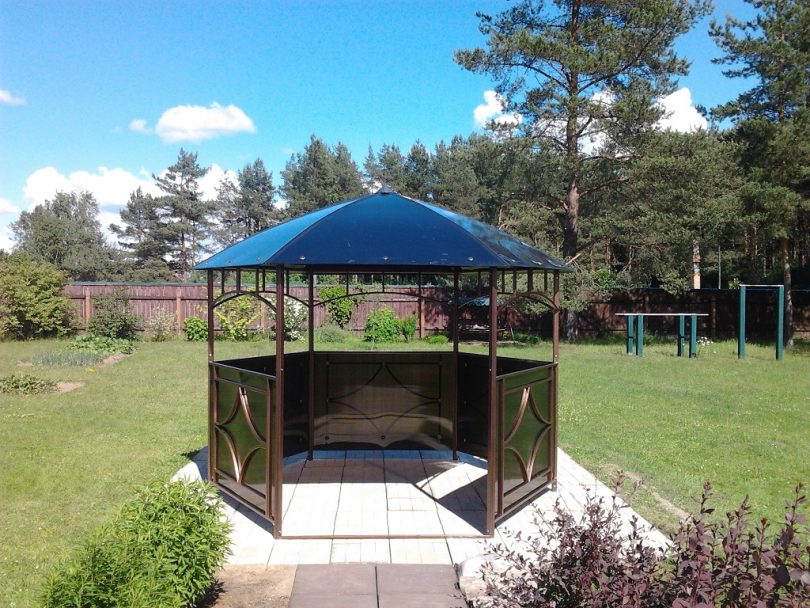

Сочетание железа с поликарбонатом – беседки из металла, фото

В отличие от дерева, металл не горит, прослужит он значительно дольше, не выгорает на солнце и не растрескивается. Его не повредят насекомые и он не разрушиться под влиянием погодных факторов. Единственный недостаток металла – более высокая цена по сравнению с деревом (примерно на 15%), а также определенные сложности в сборке (сварка).

Разновидности металлических конструкций

Садовые постройки из металла можно разделить на две группы:

• стационарные – капитальные постройки, сооруженные на постоянной основе на ленточном или столбчатом фундаменте;
• временные – разборные конструкции, установленные непосредственно на грунт для того, чтобы при необходимости их можно было легко убрать или перенести в другое место.

Фото беседок металлических — стационарной и переносной

Если вы решили соорудить металлическую беседку для дачи своими руками, начать нужно с выбора проекта и определения метода изготовления конструкции.

Самым простым вариантом является беседка из профиля. Она может быть сооружена из уголка, круглых или профильных (прямоугольных) труб, швеллеров (металлических балок). Собрать такую конструкцию можно при помощи болтов, или сварки.

Сварное и болтовое соединение элементов – фото беседок из металлопрофиля

Мобильными, устойчивыми к воздействиям внешней среды, надежными являются беседки из профтрубы. Данный материал используется в качестве несущего элемента для формирования каркаса конструкции, поскольку он выдерживает большие нагрузки и не поддается деформации.

Фото беседки из профильной трубы с использованием кованых элементов

Профильные трубы часто используются для возведения садовых домиков. И, если железные трубы довольно тяжелые, то можно использовать алюминиевую профильную трубу, которая имеет небольшой вес и стоит дешевле.

Беседка на металлическом алюминиевом каркасе

Если сооружения из профтрубы выглядят просто, то кованые беседки являются более изящными. Витиеватые узоры, завитушки, ажурные вставки, изготовленные способом художественной ковки, придадут постройке оригинальность и красивый внешний вид. Но для создания кованой конструкции следует обладать кузнечными навыками, и иметь специальное оборудование. Альтернативой может стать покупка готовой кованной беседки, которую можно собрать самостоятельно.

Изделия из ковки – дачные беседки из металла, фото

Металлические беседки своими руками – это всегда престижно. Сооружение из железа может иметь различную конфигурацию. Наиболее распространенными являются прямоугольные и квадратные конструкции, немного реже – восьми- и шестигранные садовые постройки.

Сложные дизайнерские проекты под силу воплотить в жизнь только опытным мастерам – оригинальные беседки железные, фото

Учитывая конструктивное решение и функциональное назначение садовой металлической беседки, ее можно оборудовать различными атрибутами для отдыха – мебелью, барбекю-столом, мангалом. В некоторых беседках для дачи из металла предусмотрены специальные кронштейны, на которые можно установить сидения по периметру. Это значительно повышает комфортность строения.

Летняя постройка с мангалом – уютное местечко для отдыха на природе

Invalid Displayed Gallery

Изготовление каркаса металлической беседки

Приступим к изготовлению каркаса нашей беседки. Для более качественного и надежного сварного шва мы используем сварку полуавтоматом. Но это не обязательно, можно использовать и электродную сварку. По сути вообще на проволоку можно взять, но это не солидно, поэтому все же рассмотрим первые варианты!

ШАГ 1: свариваем нижнюю обвязку. Устанавливаем металлические опоры в 4 углах нашего фундамента. Для этого подойдет даже металлический квадрат 50х50, но мы взяли немного крупнее, чтобы с запасом (80х80 мм). Связываем все элементы между собой по периметру, для большей надежности. Это и будет основанием нашей дальнейшей конструкции, так называемая несущая часть всего сооружения, к которой мы будем в дальнейшем приваривать все остальные элементы.

ШАГ 2: делаем металлический каркас для беседки. После того, как мы сделали каркас пола, необходимо начинать сваривать «скелет» самой беседки. Свариваем обвязку и стойки между собой на уровне 90 см от пола. Здесь необходимо подойти с ответственностью. Никто же не хочет, чтобы вся конструкция рухнула на голову. Поэтому, здесь необходимо применить усиления в виде косынок или распорок.

ШАГ 3: привариваем верхнюю обвязку на беседку. Ее можно и нужно сварить заранее, на земле (так будет намного удобнее, а значит и быстрее), а потом приварить готовую конструкцию к стойкам беседки. Самое главное – сделать весь каркас точно по размерам, а то переделывать обвязку – неблагодарное дело. Для этого необходимо пользоваться, как минимум, обычным строительным уровнем и рулеткой. Свариваем квадрат по расстоянию между опорами, потом привариваем его.

На данном этапе строительства, у нас получился полностью собранный, готовый «скелет» беседки из металла. А когда все готово, мы можем смело приступать к установке и отделке крыши, стен и пола.

Основные этапы строительных работ

Строительство беседки из трубы профильной лучше проводить с соблюдением определенных этапов работ

Заливка фундамента

Для создания беседки из проф трубы специалисты рекомендуют заливать фундамент стандартного типа – столбчатого (см. Как сделать беседку на столбах по всем правилам). Основой этого фундамента являются столбы, установленные по углам, а также в местах, где планируется пересечение стен.

Итак:

• Для установки столбов необходимо будет вырыть ямы, глубина которых не должна быть менее 500 см.
• Внутренняя часть каждой ямы устилается гидроизоляционным материалом, а установленные столбы заливаются бетоном.
• После этого необходимо каждый столб выровнять по вертикали и зафиксировать его в таком положении при помощи подпорок.

В таком положении столбы необходимо оставить, как минимум на 24 часа.

Установка обвязки от низа

Пример 4-х скатной крыши

Следующим этапом строительства беседки из профтрубы своими руками является монтаж верхнего узла:

• Предварительно следует проверить длину всех труб, которые будут использоваться для монтажа верхней обвязки.
• Все составные элементы верхнего узла привариваются к уже установленным столбам или сверху, или сбоку.
• Если вы работаете самостоятельно, лучше сварку проводить сверху.

Если же у вас есть помощники, то можно проводить сварку сбоку.

Возведение кровли сооружения

Конструкция из скатной крыши

Беседка с профильной трубы может иметь крышу двух видов:

• Плоская.
• Скатная.

Выбор формы кровли непосредственно зависит от формы самой беседки:

• Например, если профильная беседка имеет шестигранную форму (см. Беседка шестигранная своими руками для дачи — часть первая), то крыша также должна иметь шесть скатов,
• Если беседка прямоугольная или квадратная лучше всего для ее строительства выбрать плоскую крышу.

Монтаж балок крыши проводится непосредственно на стропила или стояки:

• Для укрепления конструкции кровли можно также использовать специальные перемычки.
• Для изготовления стропил в основном используются профильные трубы квадратного сечения, уклон которых близок к 10 – 15 градусам.
• Треугольные стропила можно применять при сооружении кровли беседки квадратной формы.
• Обрешетка изготавливается из профильной трубы минимальной толщины. При этом расстояние между трубами приблизительно равно 35 – 45 см.

Внутренняя отделка

Как сделать беседку из профильной трубы максимально удобной и комфортной

Для этого необходимо уделить немало внимания внутренней отделке конструкции:

Что касается пола, для этого можно использовать дерево или плитку.

• Это связано с тем, что дерево само по себе относится к теплому материалу, который создает уют и тепло.
• Кроме этого, дерево не будет нагреваться на жаре или охлаждаться в холодную погоду, чего нельзя сказать о кафеле или металле.

Нельзя представить себе беседку без установленных в ней лавочек и столов.

Для их изготовления можно использовать такие материалы:

• Дерево (см. Деревянные скамейки в беседку и другие садовые конструкции).
• Металл.
• Пластик.

Итак:

• Лавочки могут быть как стационарные (приваренные или закрепленные на поверхности пола), так и передвижные. Второй вариант лавочек более практичный и удобный.
• Стол можно не устанавливать на постоянной основе в беседке. Его при необходимости можно просто туда заносить. Таким образом он не будет загромождать свободное пространство.

Но, если вы хотите установить в беседке стол на постоянной основе, то лучше всего изготавливать его из материала, что и лавочки. Таким образом, внутренний дизайн беседки будет более гармоничным и взвешенным.

Внешняя отделка сооружения

Консервативный вариант

То, как именно будет отделана внешне беседка, зависит только от вашего желания, возможностей и умения.

Есть немало разнообразных вариантов внешней отделки:

• Нижняя часть беседки отделывается при помощи листов поликарбоната или дерева.
• Все стенки помещения закрываются поликарбонатными листами.
• Стенки беседки не закрываются полностью, а для их обустройства используются кованые прутья или полоски.
• Как видите, вариантов немало, главное, чтобы беседка была уютной, удобной и имела привлекательный вид.
• Совсем не лишним при внешнем оформлении, будет использование висящих вазонов или живой изгороди из вьющихся растений.

Инструкция с видео в этой статье поможет вам наглядно ознакомиться с этапами строительства беседки из профильной трубы.

Чертеж беседки с односкатной крышей 3х3 с размерами. Этапы строительства односкатной беседки

Перед постройкой беседки с односкатной крышей обязательно составляют чертеж и подсчитывают количество необходимых материалов. Только после этого можно приступать к монтажу конструкции.

За основу можно взять готовый проект односкатной беседки размером 3х4 метра или другого подходящего размера

При этом важно учесть, сколько людей будет отдыхать одновременно. Например, в прямоугольном строении площадью 12 м

кв. может разместиться компания до 20 человек.

Чертеж может не иметь четкой прорисовки, но на нем обязательно необходимо указать все размеры — это пригодится для расчета расхода материалов.

Чертеж односкатной беседки

Проект беседки

Для металлической односкатной беседки с крышей из профлиста размером 3 на 4 метра и высотой 2,5 метра понадобятся такие материалы:

• профильная труба сечением 5 см для стоек — 11 метров;
• профильная труба сечением 2—3 см для обвязки крыши — 14 метров;
• деревянные бруски сечением 3—5 см для крепежа профлиста — 27 метров;
• профлист марки МП20А-1100, МП35В-1035, НС35-1000 — 15 м. кв. с учетом того, что листы должны слегка выступать за пределы конструкции для стока воды;
• саморезы для крепления профлиста;
• цемент для точечного фундамента — 1 мешок;
• песок, щебень.

Перед началом строительства необходимо подготовить все инструменты и материалы, трубы и бруски нарезать в соответствии с чертежом. Этапы работы выглядят так:

1. Размечают на грунте контуры будущего строения, строго выдерживая углы 90 градусов.
2. В местах установки опорных стоек выкапывают ямки глубиной 50 см и диаметром около 45 см. В ямки вертикально устанавливают трубы, засыпают их щебнем и заливают бетоном. Чтобы крыша имела необходимый уклон, передние стойки делают высотой 2,5 метра, а задние: 2,2 или 2 метра.
3. После полного застывания бетона к верхушкам стоек приваривают обвязку крыши и уже к ней привинчивают обрешетку из деревянного бруса. Профлист довольно прочный и легкий материал, поэтому густая обрешетка не потребуется. Достаточно будет сделать ее по периметру и вдоль крыши с шагом 1 метр в местах соединения листов. Для большей прочности прикручивают дополнительную поперечную балку на расстоянии 1,5 метра от длинных краев.
4. Профлист укладывают с нахлестом 15—20 см так, чтобы кровля выступала за пределы беседки на 30 см. Каждый лист привинчивают саморезами к обрешетке.
5. Самая простая беседка готова. Осталось решить, что делать с полом – оставить так или обустроить покрытие.

Этапы возведения беседки из металлической профильной трубы

Строительство беседки из профильной трубы на даче не займет много времени. Основные этапы возведения дачного сооружения:

1. Выбор места и создание проекта.
2. Подготовка инструментов и материалов.
3. Строительство каркаса, обвязка.
4. Настил кровли.
5. Монтаж, отделочные работы.

Схематическое изображение дачной беседки, которую можно легко построить своими руками

Выбор места и создание проекта

1. Перед тем как сделать беседку из профильной трубы, необходимо определиться с месторасположением сооружения. Мастера рекомендуют выбирать участок на небольшой возвышенности.
2. Рабочую территорию очищают от мусора, сорняков, растений, снимают верхний слой грунта.
3. Далее определяются с типом конструкции беседки (прямоугольная, квадратная, двускатная, односкатная и т. д.) и делают проект будущей постройки. Ее схематично зарисовывают на бумаге, отмечая размеры самой беседки и составляющих соединительных и декоративных элементов.

1. Следующий шаг подготовительных работ — разметка территории. На участке земли при помощи колышек и веревки отмечают углы беседки, места расположения опорных столбов.

Строители рекомендуют указывать на чертежах размеры абсолютно всех элементов и габариты конструкции — так проще рассчитать количество необходимого материала, подготовить место

Подготовка инструментов и материалов

Перечень материалов и инструментов зависит от типа конструкции беседки. Ниже представлен список необходимого строительного инвентаря, который понадобится для возведения дачной беседки из металлического профиля:

• болгарка;
• сварочный аппарат;
• дрель по металлу, набор сверл;
• лопата или бур;
• веревка и колышки для разметки;
• гидроизоляция;
• антикоррозийный раствор, грунтовка;
• металлические уголки, швеллер;
• раствор бетона.

Для сборки опорных столбов конструкции понадобятся металлические профильные трубы с квадратным сечением. В качестве горизонтальных направляющих используют круглые профили. Если планируется соорудить беседку из круглых труб, то оптимальным вариантом будет навес с обвязкой по периметру из поперечных профилей меньшего диаметра.

Для настила крыши можно использовать поликарбонат, металлочерепицу, тент, ондулин и др. — все зависит от предпочтений и мастерства строителя.

Пример беседки, выполненной из алюминиевого профиля и сотового поликарбоната

Строительство каркаса

1. Согласно разметке и чертежу беседки из профильной трубы в местах расположения опорных стоек делают небольшие лунки.

Диаметр лунки для установки стоек — 30-40 см, глубина — 50 см.

1. Опоры опускают в ямки, предварительно обмотав гидроизоляцией для защиты от коррозии, заливают раствором бетона.

Чем больше размеры беседки, тем большее количество опорных стоек необходимо

1. После установки опорных столбов приступают к сборке каркаса. К верхней и нижней части стоек приваривают горизонтальные направляющие и диагональные распорки. Срезы обрабатывают напильником.

Из профиля можно делать не только беседки. На дачных участках часто встречаются гаражи, навесы, сараи, теплицы, выполненные из профильных труб.

Настил кровли

Когда каркас беседки из профильных труб собран, делают стропильную систему для будущей крыши. Для навесов со скатной крышей угол наклона металлических стропил не должен быть более 15 градусов.

Стропильная система имеет вид обрешетки с поперечными профилями, соединенными между собой, на которую укладывают кровельный материал. Для плоской кровли будет достаточно монтажа только металлических балок. Работа по установке крыши для шестигранной беседки более трудоемкая — все стропила крепят вокруг осевой стойки.

Кровельный материал крепят максимально надежно, в противном случае конструкция может не выдержать порывов ветра или атмосферных осадков

Монтаж, отделочные работы

После завершения всех работ приступают к отделке и декорированию готовой беседки. Снаружи стены обшивают поликарбонатом, с внутренней стороны — обычной фанерой, можно сделать деревянную или металлическую обрешетку. Многие высаживают вокруг беседки вьющиеся растения, кустарники.

Вариантов декорирования готовой беседки масса — все зависит от возможностей, фантазии и желаний мастера.

Что представляют собой беседки из профильной трубы

Основа строительства – профильная труба с сечением в виде квадрата или прямоугольника. Она оптимальна для таких сооружений. Форма сечения беседки из профильной трубы позволяет добиться:

• Равномерного распределения нагрузки в трубе и дополнительных элементах.
• Удивительной прочности наряду с небольшим весом самой конструкции. Внутри беседка из профнастила остаётся полой.
• Создания красивой, оригинальной конструкции – особенно по сравнению с круглой трубой.
• Удобной, простой подгонки.
• Быстрого, простого возведения.

Вариант беседки

Сама по себе профильная труба – очень практичный, универсальный материал. Она прекрасно подходит для сооружения силовых конструкций, изготовления столов, декоративных элементов. Соорудить великолепную беседку можно из профиля и поликарбоната. Подбирая металлопрокат, ландшафтные дизайнеры создают поистине уникальные объекты. Расчет производится таким образом, чтобы каркас беседки был надёжным и прочным – берутся квадратные трубы. В целом, неплохо будут смотреться и прямоугольные вариации, но они лучше подходят для обрешётки. Также стоит заметить, что при строительстве конструкций из поликарбоната своими руками вам потребуются некоторые навыки работы с электродрелью. Если знаете, как обращаться с аппаратом – это существенный плюс.

В некоторых местах нужно будет сварить монтажные соединения. Конечно, можно ограничиться болтами, но конструкция будет выглядеть не такой эстетичной.

Чертежи беседок из профильной трубы с размерами. Виды и способы сборки

Кроме разных форм — прямоугольной, шестиугольной, восьмигранной, круглой — металлический каркас может устанавливаться двумя разными способами:

1. Вертикальные трубы каркаса бетонируются в землю. К этим стойкам потом крепится вся остальная конструкция. При таком способе наличие фундамента на предусматривается. В принципе, сделав на некотором расстоянии от земли, нижнюю обвязку, можно настелить пол, но чаще всего при таком способе изготовления железной беседки площадку бетонируют или выкладывают тротуарную плитку.

   Под стойки из металла бурят скважины, вставляют трубу, пустое место засыпают щебнем. Трубу выставляют ровно, щебень трамбуют, потом заливают жидким бетоном

2. Сначала делают мелкозаглубленный столбчатый или ленточный фундамент, иногда заливают монолитную плиту, выкладывают площадку плиткой и т.п. Каркас сооружается отдельно и закрепляется после того, как готова хотя-бы нижняя обвязка и стойки. Если фундамент столбчатый или ленточный, труба кладется на него и соединяется по месту: готовую конструкцию поднять сможет только кран.

   Это — беседка из профильной трубы на столбиках

Какой способ лучше? Смотря с какой стороны смотреть. Если со стороны надежности крепления, лучше — первый: стойки замурованы. Также этот вариант более экономный: нет нижней обвязки и нет расходов на изготовление фундамента. Но такая конструкция, если она без пола, — это только летняя беседка. Для зимней, закрытой, понадобится пол.

Беседка на фундаменте лучше с той точки зрения, что она изначально предполагает наличие пола. К тому же возвышение, даже если оно небольшое, защищает от попадания внутрь брызг и грязи.

Способы сборки

Традиционно метал соединяют сваркой. Это быстро и надежно. Но в случае с дачной летней беседкой может понадобится разборная конструкция. Ведь на неохраняемой даче оставлять на зиму большое количество железа очень небезопасно. В том плане, что ее запросто могут украсть. В этом случае сваривают модули, которые потом между собой соединяются болтами. Как правило такие разборные беседки из металла  — это каркас, к которому крепится тент, или другое подобное быстро монтируемое или демонтируемое ограждение и такая же легкая кровля.

Для сборной металлической беседки отдельно варят каркасы для каждой из сторон, потом собирают их при помощи болтов

Каркас в разборных беседках  разбивают по граням. Если она четырехугольная, варят четыре отдельных контура со всеми необходимыми перемычками. В шестигранниках — их шесть и т.п.
