Подготовка места установки фрезерного станка с чпу и его размещение

Характеристики

При выборе оборудования важно разобраться в характеристиках вертикально-фрезерных станков

Особое внимание требуется уделить следующим параметрам:

Габариты оборудования, вес. Выбор зависит от размера помещения, основания, требуемой устойчивости станка.
Размер рабочего стола. При выборе оборудования нужно учитывать габариты заготовок, которые будут обрабатываться чаще всего.
Ход рабочей поверхности по направляющим.
Наличие переключения скоростей шпинделя.
Мощность электродвигателя.

Если обрабатываются детали из легирующих, высокоуглеродистых сталей, нужно выбирать мощные фрезеры. Оснастка (фрезы) выбирается в зависимости от выполняемой технологической операции.

Делительные головки – важная часть любых фрезерных станков

Любой фрезерный станок, как консольный, так и бесконсольный, обязательно имеет в своем составе делительную головку. Именно она и дает возможность качественной и точной обработки заготовки на металлообрабатывающем агрегате. Делительная головка, закрепленная на вертикальном шпинделе, обеспечивает точность и плавность поворотов заготовок на необходимый угол при их фрезеровке, а при изготовлении винтовых канавок – постоянное вращение. Такие узлы поставляются нашей компанией как в составе агрегатов для фрезерования, так и отдельно.

В состав конструкции входят:

корпус,
поворотный барабан;
собственно шпиндель.

Очевидно, что конструкция узла предельно проста, как и схема приведения его во вращение – рукоятка, зубчатое червячное колесо, которое входит в зацепление с однозаходным червяком.

Коробка скоростей у различных вариантов вертикально-фрезерных станков, также принципиальная схема подачи обрабатываемых металлических деталей и варианты передачи ими необходимого движения в процессе фрезерования могут быть различны. Общее у них одно – именно они гарантируют эффективную работу фрезерного оборудования, осуществляя те движения и подачи, благодаря которым заготовка приобретает законченную форму.

Фрезерные станки

Фрезерные станки предназначены для обработки металлических и деревянных заготовок при помощи фрезы. Операция фрезерования подразумевает вращательное движения режущего инструмента, которое является главным, и поступательное перемещение заготовки или фрезерной головки, которое называется движением подачи.

1. Фрезерные станки применяются для выполнения следующих операций:

обработка наружных и внутренних плоских поверхностей;
создание фасонных поверхностей;
прорезание канавок, наружных и внутренних шлицев, пазов;
создание эвольвентных и других профилей зубчатых колес;
подрезание торцов и создание профилей на торцевых поверхностях;
отрезание.

Рассмотрим основные параметры, по которым происходит классификация фрезерных станков.

2. В зависимости от расположения и направления движения шпинделя, подразделяются на две большие группы:

вертикально-фрезерные;
горизонтально-фрезерные;
комбинированные.

Вертикально-фрезерные станки (рис. 1) имеют шпиндель, ось вращения которого расположена вертикально. Некоторые модификации этих станков дополнительно оснащаются механизмом поворота шпинделя вокруг горизонтальной оси. Это позволяет изменять угол приложения фрезы, что существенно расширят возможности станка. Также шпиндель на некоторых станках имеет возможность перемещаться вдоль оси вращения, а также осуществлять движения в горизонтальной плоскости, что также увеличивает технологические возможности станка.

Рисунок 1. Вертикально-фрезерный станок.

В горизонтально-фрезерных станках (рис. 2) ось вращения шпинделя располагается горизонтально. Это несколько ограничивает сферу применения этого станка. Но в то же время увеличивает перечень операций, которые он способен выполнять. Например, на горизонтально-фрезерном станке можно производить плоское шлифование или полирование.

Рисунок 2. Горизонтально фрезерный станок.

Комбинированные станки отличает наличие подвижной фрезерной головки, которая способна изменять свое положение, располагая шпиндель по отношению к заготовке вертикально или горизонтально в зависимости от требуемой операции.

3. В зависимости от сферы применения:

4. По наличию консоли:

В консольных станках стол закреплен на подвижной консоли, которая может перемещаться в трех координатах. На бесконсольных версиях фрезерных станков стол установлен на станине и имеет возможность двигаться только в горизонтальном направлении по направляющим.

5. По типу управления:

с ручным управлением;
полуавтоматические;
автоматические (станки с ЧПУ).

Рассмотрим более детально каждый из наиболее популярных типов фрезерных станков.

Технические характеристики

Для ознакомления с эксплуатационными и рабочими характеристиками станка 6Р12 необходимо детально изучить паспорт оборудования. Так как эта модель относится к разряду профессиональной – работник перед выполнением фрезерования должен пройти инструктаж по технике безопасности, детально ознакомиться с принципом работы элементов и узлов.

Масса станка со всем установленным оборудованием составляет 3120 кг. Его размеры не превышают показателей 228*196,5*226,5 см. При сравнении с аналогичными модели можно заметить, что габариты станка больше стандартных. Это нужно учитывать при выборе места установки.

Основные технические характеристики модели 6Р12 подробно указаны в паспорте. Но для выбора правильного режима работы следует знать такие параметры станка:

габариты рабочего стола – 125*32 см;
максимально допустимая масса обрабатываемой заготовки – 250 кг;
ход рабочего стола. В продольном направлении – до 80 см; в поперечном – 25 см;
максимальное вертикальное смещение поверхности стола – до 42 см;
номинальная частота вращения шпиндельной головки варьируется от 40 до 2000 об/мин;
количество скоростей шпинделя – 18;
пиноль шпинделя может изменять свое положение на 70 мм;
число подач рабочего стола одинаково для всех направлений (продольных, поперечных и вертикальных) и составляет 22.

Мощность электродвигателя главного привода шпинделя равна 7,5 кВт. Для активации фрикциона быстрого хода рабочего стола вертикально-фрезерный станок 6р12 имеет в конструкции специальные зубчатые колеса, соединенные с валом силовой установки. — цена 1 317 000 руб. «> Вертикально-фрезерные станки 6Р12 предназначены для обработки всевозможных деталей из стали, чугуна, труднообрабатываемых и цветных металлов, главным образом торцовыми и концевыми фрезами. На них можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, криволинейные поверхности. Станки укомплектованы вертикальным пинольным шпинделем. Перемещающийся в горизонтальной плоскости стол смонтирован на вертикально перемещающейся по направляющим стойки консоли. Оснащаются копировальными устройствами и сравнительно простыми устройствами ЧПУ. Для обработки криволинейных поверхностей станки оснащены специальным копировальным устройством. Обработка криволинейных поверхностей производится по копирам, контур которых ощупывается наконечником электроконтактного датчика перемещения стола. СОЖ подается двигателем центробежного вертикального насоса по трубопроводам через сопло к инструменту. Поворотная шпиндельная головка вертикально-фрезерных станков 6Р12 оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола. Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Вертикально-фрезерные станки 6Р12 применяются в единичном и серийном производстве. Класс точности станков Н по ГОСТ 8-77.

Горизонтально-фрезерные станки

Горизонтально-фрезерные станки различаются по конструкции, они могут быть одностоечными и двустоечными, консольными и не имеющими консоли. Станки с ЧПУ, как правило, имеют поворотный стол, определённая траектория движения которого задаётся заложенной программой.

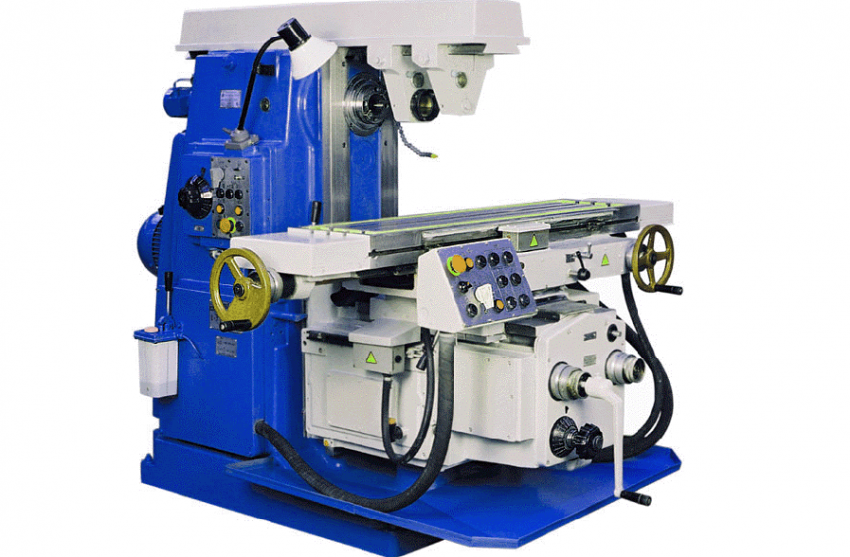

Горизонтально-фрезерный станок

Основанием горизонтально-фрезерного станка является станина, на которой расположены все узлы и механизмы станка:

коробка скоростей;
консоль, перемещаемая по вертикальным направляющим станины;
стол для установки болванки, вставляемой в специальное устройство или закрепляемой в установленных на него тисках. особенности стола фрезерного станка состоят в том, что его движение может происходить в трёх направлениях

продольное перемещение происходит по направляющим салазок;
поперечное движение получается при перемещении самих салазок по направляющим консоли;
вертикальное движение стол получает при перемещении консоли по направляющим станины.

шпиндель – главная вращающаяся часть в механизме станка;
размещённая в консоли коробка подач;
хобот, служащий для закрепления подвески;
фрезерная отправка поддерживается концом подвески.

Универсальными станками называются горизонтально-фрезерные станки с поворотной плитой, благодаря которой рабочий стол может из горизонтальной поверхности превращаться в наклонную. Эти станки тоже могут оснащаться ЧПУ, но это не ускорит, а скорее замедлит производство ввиду того, что перепрограммирование станка будет занимать много времени.

Для обработки горизонтальной плоскости деталей используются цилиндрические фрезы. По вертикали заготовки из металла проходят обтачивание торцевыми или дисковыми фрезами. При необходимости комбинированной обработки заготовки используются несколько разнообразных фрез. Точность выполнения задачи напрямую зависит от неколебимости фрез в креплении по длине отправки. Повысить жёсткость крепления помогают подвески. Но ни одна дополнительная опора не даст достаточной устойчивости фрезы при увеличении её диаметра сверх указанных производителем станка нормативов. Наиболее точное исполнение работы будет, если станок оснастить ЧПУ.

Жёсткость горизонтально-фрезерных станков по металлу увеличивается при усовершенствовании конструкции станины, установкой дополнительного кронштейна, усилением стола. Работы, выполняемые на токарном станке по металлу, могут производиться и на горизонтально-фрезерном оборудовании с применением особых фрезерных головок. Установка ЧПУ на станок всегда сопровождается усилением конструкции.

Фрезерный станок вм127 М

Продаем вертикально фрезерный станок ВМ-127 М

Станок в отличном состоянии.

1991 года выпуска.

Стоимость 375 тыс руб за наличный расчет.

Станок в области.

Размеры рабочей поверхности стола, мм 1600мм х 400мм

Число Т-образных пазов 3

Максимальная нагрузка на стол (по центру), кг 800

Наибольшее продольное перемещение стола, мм 1010

Наибольшее поперечное перемещение стола, механическое/ручное, мм

Наибольшее вертикальное перемещение стола, механическое/ручное, мм 400 / 420

Продольное перемещение стола на одно деление лимба, мм 0,05

Поперечное перемещение стола на одно деление лимба, мм 0,05

Вертикальное перемещение стола на одно деление лимба, мм 0,05

Продольное перемещение стола на один оборот лимба, мм 4

Поперечное перемещение стола на один оборот лимба, мм 6

Вертикальное перемещение стола на один оборот лимба, мм 2

Конус шпинделя АТ50

Наибольшее перемещение пиноли шпинделя, мм 80

Ручное перемещение от торца шпинделя до рабочей поверхности стола, мм 30 — 500

Расстояние от оси шпинделя до вертикальных направляющих станины, мм 420

Угол поворота шпиндельной головки, градусов ±45

Количество скоростей шпинделя 18

Мощность электродвигателя главного движения, кВт 11

Мощность электродвигателя привода подач, кВт 2,1

Мощность электрического насоса охлаждения жидкости, кВт 0,12

Производительность электрического насоса охлаждающей жидкости, л/мин. 22

Класс точности станка Н

Масса обрабатываемых деталей с приспособлением, кг 800

Габаритные размеры станка (Д х Ш х В), мм 2560мм x 2260мм x 2500мм

Масса станка с электрооборудованием, кг 4200

Возможно Вам подойдет этот станок если Вы ищите: 6Н10, 6Р10, 6Т10, 6М10, 6Р11, 6Н11, 6Т11, 6Р12, 6Т12, 6М12П, 6С12, 6Н12, 6Р12Б, 6Р13, 6Т13, 6М13П, 6Н13П, 6Н13, BM127, 6560, 65А60Ф1, 6К11, 6К12, 6Л12, 6Л12-1, 6Л13, 6Р12, 6Р13, 6Т10, 6Т12, 6Т12Ф1, 6Т13, 6Т13Ф1, FSS350MR, FSS350MRNC, FSS450MR, FSS450MRNC, V500, V520, V650A, V650B, VT550, VT630, WM5036, WM5042, ВФ180, ВФ200, ВМ-127М

Продаем вертикально фрезерный станок ВМ-127 М

Станок в отличном состоянии.

1991 года выпуска.

Стоимость 375 тыс руб за наличный расчет.

Станок в области.

Размеры рабочей поверхности стола, мм 1600мм х 400мм

Число Т-образных пазов 3

Максимальная нагрузка на стол (по центру), кг 800

Наибольшее продольное перемещение стола, мм 1010

Наибольшее поперечное перемещение стола, механическое/ручное, мм

Наибольшее вертикальное перемещение стола, механическое/ручное, мм 400 / 420

Продольное перемещение стола на одно деление лимба, мм 0,05

Поперечное перемещение стола на одно деление лимба, мм 0,05

Вертикальное перемещение стола на одно деление лимба, мм 0,05

Продольное перемещение стола на один оборот лимба, мм 4

Поперечное перемещение стола на один оборот лимба, мм 6

Вертикальное перемещение стола на один оборот лимба, мм 2

Конус шпинделя АТ50

Наибольшее перемещение пиноли шпинделя, мм 80

Ручное перемещение от торца шпинделя до рабочей поверхности стола, мм 30 — 500

Расстояние от оси шпинделя до вертикальных направляющих станины, мм 420

Угол поворота шпиндельной головки, градусов ±45

Количество скоростей шпинделя 18

Мощность электродвигателя главного движения, кВт 11

Мощность электродвигателя привода подач, кВт 2,1

Мощность электрического насоса охлаждения жидкости, кВт 0,12

Производительность электрического насоса охлаждающей жидкости, л/мин. 22

Класс точности станка Н

Масса обрабатываемых деталей с приспособлением, кг 800

Габаритные размеры станка (Д х Ш х В), мм 2560мм x 2260мм x 2500мм

Масса станка с электрооборудованием, кг 4200

Фрезерный станок ВМ127М

Этот агрегат рассчитан на работу с металлическими заготовками как в условиях мелкого, так и в масштабах серийного производства. Среди особенностей этой модели можно отметить мощный мотор и идеально подобранные передаточные отношения. Это позволяет подбирать идеальный формат обработки конкретной детали с максимальным задействованием возможностей инструмента.

Универсальный вертикально-фрезерный станок ВМ127М способен функционировать в автоматическом режиме, что дает возможность объединения нескольких станков в многостаночную систему под управлением одного мастера. Легкость обслуживания и настройки работы агрегатов под нужды специалиста также станет немалозначительным «за» в пользу ВМ127М.

Габариты рабочего стола станка составляют 400х1600 миллиметров. Мощность привода достигает 11 кВт, чего более чем достаточно для эффективной обработки деталей с высокими показателями производительности. Масса станка – чуть менее 5 тонн, а его габариты – 2560х2260х2500 миллиметров.

Выводы

Вертикально-фрезерные станки способны стать универсальными помощниками в любом цеху. Функциональность, надежность и выносливость – их главные плюсы. А многообразие моделей, представленных в наши дни, заметно облегчает выбор подходящей по всем параметрам техники. Сегодня можно точно утверждать то, что опытный мастер с легкостью найдет нужный ему агрегат.

Устройство

Прежде чем начинать работать с промышленным оборудованием нужно изучить устройство фрезерных агрегатов. Оно состоит из нескольких элементов:

Станина. Литое основание, которое гасит вибрации работающего двигателя. На станине закрепляются остальные элементы фрезера. Компактные машины оборудуются колёсиками для удобного перемещения по мастерской.
Рабочий стол. Оборудуется системой зажима заготовок для изменения угла наклона рабочей поверхности.
Направляющие. По ним передвигается рабочий стол во время работы с деталью.
Шпиндель. Основной элемент оборудований, который передаёт энергию вращения на фрезу. Находится в верхней части станка.
Консоль. Второе название — несущая балка. Она удерживает рабочий стол, направляющие.
Коробка переключения передач.

Фрезерные машины могут быть оборудованы консолью или продаваться без неё. Усовершенствованные модели комплектуются системой ЧПУ, что позволяет увеличить эффективность производственного процесса.

Станки консольно-фрезерные

Консольно-фрезерные станки – это наиболее распространенный тип станков, применяемых для фрезерных работ. Название консольно-фрезерные станки получили от консольного кронштейна (консоли), который перемещается по вертикальным направляющим станины станка и служит опорой для горизонтальных перемещений стола. Наличие консоли, сообщая консольно-фрезерным станкам ряд удобств при обслуживании, несколько понижает жесткость при стыке со станиной, поэтому в конструкциях современных станков значительно увеличена длина направляющих консоли, созданы устройства для закрепления подвижных частей станка, повышена жесткость корпусных деталей.

Так как большей частью детали, применяемые в машиностроении, по размерам вписываются в габариты консольно-фрезерных станков общего назначения, парк фрезерных станков в механических цехах в основном укомплектован горизонтально- и вертикально-фрезерными станками консольного типа, а парк инструментальных и ремонтно-механических цехов, кроме того, еще и универсально-фрезерными и широкоуниверсально-фрезерными.

Кроме того, на базе некоторых основных моделей выпускаются модификации. Например, на базе вертикально-фрезерных станков 6М12П и 6М13П выпускаются быстроходные консольные вертикально-фрезерные станки 6М12Г1Б и 6М13ПБ. На базе горизонтально-фрезерного станка 6М82Г выпускается более быстроходная модель станка 6М82ГБ. На базе универсально-фрезерных станков 6Н81 и 6Н82 выпускаются широкоуниверсальные фрезерные станки 6Н81А и 6М82Ш. Широкоуниверсальные фрезерные станки в настоящее время находят широкое применение в единичном и мелкосерийном производствах для выполнения разнообразных фрезерных, расточных и сверлильных работ. На этих станках можно изготовлять металлические модели, штампы-формы, шаблоны, кулачки и т. п.

Широкоуниверсальный станок 6Н81А имеет шпиндельную головку, расположенную на хоботе и поворачивающуюся вокруг горизонтальной оси от 0 до 115°. В горизонтальном положении головки станок работает, как горизонтально-фрезерный, а в вертикальном положении, как вертикально-фрезерный.

Широкоуниверсальный станок 6М82Ш и аналогичный по конструкции станок большего размера 6М83Ш имеют два шпинделя: один — горизонтальный, как у обычного горизонтально-фрезерного станка, второй расположен на хоботе и может быть установлен под любым требуемым углом. Применение делительной головки и круглого поворотного стола значительно расширяет области применения этих станков. Для обработки различного рода поверхностей, а также крупногабаритных заготовок, превышающих по размерам площадь стола, вертикальная шпиндельная бабка смонтирована на выдвижном хоботе и может поворачиваться под любым углом в двух взаимно перпендикулярных плоскостях. При этом возможна одновременная работа горизонтального и вертикального шпинделей

Типоразмеры консольно-фрезерных станков принято характеризовать по величине рабочей (крепежной) поверхности стола. Консольно-фрезерные станки могут иметь горизонтальное, универсальное (широкоуниверсальные) и вертикальное исполнение при одной и той же величине рабочей поверхности стола. Сочетание разных исполнений станка при одинаковой основной размерной характеристике стола называют размерной гаммой станков.

В СССР было освоено производство консольно-фрезерных станков пяти типоразмеров: № 0; № 1; № 2; № 3 и № 4, причем по каждому размеру выпускалась полная гамма станков — горизонтальные, универсальные и вертикальные. Каждый станок одной размерной гаммы имел в шифре одинаковое обозначение, соответствующее размеру рабочей поверхности стола.

В зависимости от размера рабочей поверхности стола различают следующие размеры консольно-фрезерных станков:

Размер	Гамма станков	Размер стола, мм
6Р10, 6Р80, 6Р80Г, 6Р80Ш	200 х 800
1	6Н11, 6Н81, 6Н81Г; 6Р11, 6Р81, 6Р81Г, 6Р81Ш	250 х 1000
2	6М12П, 6М82, 6М82Г; 6Р12, 6Р82, 6Р82Ш; 6Т12, 6Т82, 6Т82Г, 6Т82Ш	320 х 1250
3	6М13П, 6М83, 6М83Г; 6Р13, 6Р83; 6Т13, 6Т83, 6Т83Г	400 х 1600
4	6М14П, 6М84, 6М84Г	500 х 2000

В соответствии с размерами стола меняются габаритные размеры самого станка и его основных узлов (станины, стола, салазок, консоли, хобота), мощность электродвигателя и величина наибольшего перемещения (хода) стола в продольном, салазок в поперечном и консоли в вертикальном направлениях.

Правила эксплуатации

Фрезерный станок, даже если речь идет о варианте с ЧПУ, является опасным оборудованием. Поэтому:

перед эксплуатацией проверяется стабильность конструктивных узлов, уровень смазки и электрическое оборудование;
пропускается как минимум 5 холостых ходов;
проверяется отдельно упругость крепления заготовки на шпинделе;
даже при автоматическом управлении устройство под наблюдением;
регулярно проводится осмотр;
работают в защитной одежде, если это требуется, защищаются руки и глаза.

При выборе станка в первую очередь смотрят функциональность оборудования, насколько эффективность устройства сочетается с флангом выполняемых на производстве или дома работ. Не переплачивайте за дорогие модели с массой функций, если не знаете, понадобятся ли они.

Универсально-фрезерные

Металлообрабатывающие станки такого типа, имеют шпиндель, размещенный горизонтально и предназначаются для резки сравнительно небольших по размеру и весу заготовок. Подобное оборудование производит резку деталей инструментами различного типа: дисковых, цилиндрических, угловых, концевых, фасонных и торцевых. Такие станки, вне зависимости от выбранной модификации, позволяют обрабатывать поверхности металлических заготовок вертикально, делать горизонтальные фаски и винтовую нарезку, пазы и углы в деталях. При необходимости дополнительных операций, связанных с делением или винтовым перемещением заготовки под кромкой фрезы, действия выполняются вручную, с применением дополнительного оборудования, которое закреплено на столе.

При выборе таких моделей нужно учесть, что их конструкция достаточно сложная. Основные механизмы расположены на станине, с расположенным внутри корпуса узлом шпинделя и коробкой передач. Оправка с режущим инструментом, удерживается хоботом с подвесками. Консоль с коробкой передач механизма, перемещается по вертикальным направляющим. Поворотный механизм, предназначающийся для разворотов стола вокруг оси на 45 гр., расположен на салазках направляющих консоли. Благодаря такому инженерному решению, стол с закрепленной деталью, может направляться по отношению к режущей кромке инструмента по металлу горизонтально, под любым углом.

Горизонтально-фрезерные

Такой тип, является одним из самых распространенных. Этот вариант очень простой в практической работе и техническом уходе. Представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробку передач и стол, перемещающийся горизонтально, вертикально и перпендикулярно. Станки подобного типа не только простые, они еще и надежные – что дает возможность выбрать их в качестве оборудования для любой ремонтной мастерской.

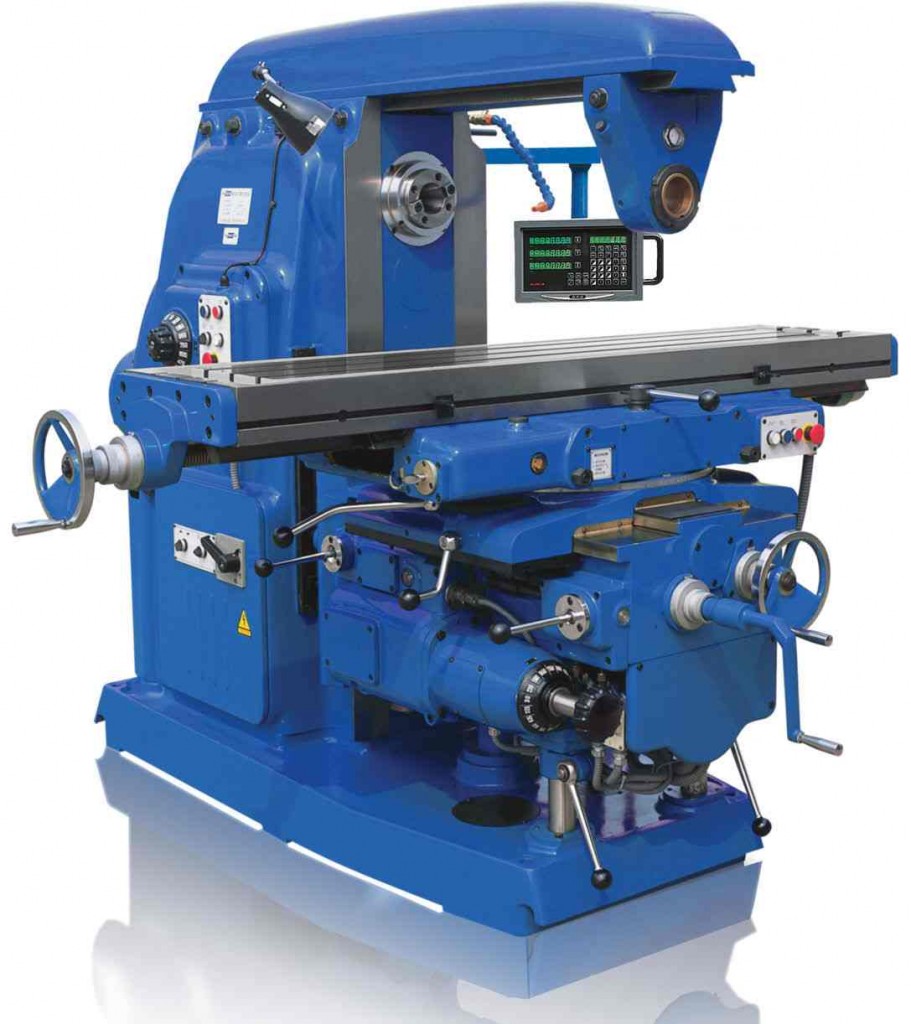

Горизонтальный фрезерный станок

Широкоуниверсальные

Эти фрезерные станки имеют дополнительную головку шпинделя, находящуюся на подвижном хоботе. Благодаря такому инженерному решению, режущий инструмент можно разворачивать под любым углом по отношению к детали в двух разных плоскостях. Подобные изделия способны обеспечивать резку металла как раздельно, так и одновременно, двумя шпинделями с установленным инструментом. Большую степень универсальности таким станкам по металлу, придает монтаж накладной фрезерной головки, которая устанавливается на поворотной. Подобный вариант станков по металлу позволяет не только фрезеровать заготовку, но и сверлить, зенкеровать или растачивать деталь, поэтому достаточно часто входят в список рассматриваемых при выборе оборудования.

В модификациях станков, консоли нет, вместо нее по направляющим станины передвигается каретка, позволяющая крепить стол и вспомогательное оборудование. Такое оборудование является универсальным, его выбирают для обработки металла на экспериментальных предприятиях и инструментальных цехах.

Вертикальные консольно-фрезерные

Эти станки по металлу, в отличие от предыдущих образцов, имеют вертикальное размещение шпинделя. Некоторые модификации позволяют смещать вдоль оси шпиндель и делать его горизонтальные повороты, что существенно расширяет функции станка. Фреза вставляется в специальный конус в оправке. Фрезерование металла на таких станках, может производиться не только за счет подъема стола, но и с помощью вертикальных операций режущим инструментом. Благодаря использованию специальной оправки, обработку изделий на оборудовании такого типа можно производить и дисковыми фрезами.

Вертикальный фрезерный станок

Бесконсольные станки

Такие станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных, наклонных поверхностей и пазов и было сконструировано для работы по металлу на заготовках крупных габаритов и значительного веса. На таких станках, консоли нет, перемещение салазок и стола осуществляется по направляющим станины, закрепленной в фундаменте.

Благодаря инженерному решению, конструкция фрезерного оборудования, обладающего высокой жесткостью, дает возможность производить резку металла с большей точностью, чем станки консольного типа и обрабатывать крупногабаритные заготовки с большой массой. На таких станках, шпиндельная головка, которая является одновременно и коробкой передач, передвигается по направляющим. Шпиндель с гильзой перемещается по оси для установки на нужный размер.

Бесконсольный фрезерный станок

Меры безопасности при работе

Так как сам вертикальный фрезерный станок работает медленно, то чаще всего травмы происходят из-за попадания пальцев рук под зубцы фрезы. Поэтому категорически запрещено удалять стружку руками, чистку зубцов фрезы необходимо производить специальной щёткой.

Причиной несчастного случая может быть попадание стружки в глаз. Во избежание этого при работе надо обязательно надевать защитные очки.

Специальная одежда должна быть не слишком прочной и плотно облегать тело. Так как концы болтающейся одежды могут попасть под вращающиеся механизмы и причинить телесные повреждения.

Можно получить травму вследствие неосторожного обращения с обрабатываемыми деталями. Тяжёлые детали, падая, могут причинить увечье ног или рук. Неисправность электрических приборов и неосторожное обращение с ними может привести к поражению электрическим током

Чтобы устранить возможность падения при движении по скользкому полу, нужно работать в специальной обуви

Неисправность электрических приборов и неосторожное обращение с ними может привести к поражению электрическим током. Чтобы устранить возможность падения при движении по скользкому полу, нужно работать в специальной обуви. Чтобы устранить возможность падения при движении по скользкому полу, нужно работать в специальной обуви

Чтобы устранить возможность падения при движении по скользкому полу, нужно работать в специальной обуви.

Процесс фрезерования позволяет получать детали различной формы и размеров. Наиболее распространенным вариантом фрезерного станка по металлу можно назвать вариант исполнения, когда шпиндель расположен вертикально. Подобное оборудование стали называть вертикально-фрезерными станками.

Этап развития станков до появления ЧПУ

Все станки можно разделить на две группы:

Группа, в которой установка режимов работы, подача и другие действия проводятся человеком.
Группа обрабатывающих станков по металлу, работа которых полностью или частично автоматизирована при помощи блока с числовым программным управлением.

Фрезерный станок с вертикально расположенным шпинделем без ЧПУ используются уже на протяжении нескольких десятилетий. Наиболее популярными стали следующие модели: 6Т12, 6М12П, 6Р12, 6Р12Б. Эти представители группы фрезерных станков были очень распространены в бывшем СССР. Только после того, как было доказано расчетами и на практике превосходство ЧПУ с экономической точки зрения и другим характеристикам, эти станки по металлу стали заменять новыми. Тем не менее, 6Р12 можно встретить практически на всех крупных машиностроительных заводах.

Если провести краткое описание характеристик этого оборудования, то можно выделить следующие их особенности:

проводят обработку практически всех металлов и сплавов, в том числе и чугуна. по этому показателю ограничением является устойчивость используемого режущего инструмента к стиранию, разрушению при обработке с указанными режимами работы определенного типа материала.
схожая конструкция: наличие фрезерной бабки, стола, салазок, шпинделя, станины.
надежность и неприхотливость – качества, которые обусловили популярность указанных выше станков. на момент производства эти станки экспортировались во многие страны мира.
при помощи них можно проводить фрезерование, сверление, растачивание. Кроме этого отметим появление механизма поворота головки на угол 45° относительно стола. Эта особенность позволила создавать элементы, которые расположены относительно плоскости основания под определенным углом.

Вертикально-фрезерные станки в эпохе информационных технологий

Принцип работы рассматриваемых фрезерных станков по металлу обуславливал малую подвижность шпиндельной бабки (это проводилось только в наладочных целях). Фрезерование плоских поверхностей проводится путем изменения положения стола с жестко закрепленной заготовкой относительно первоначальной координаты. Именно подобная особенность обуславливает малую точность обработки.

Всеми процессами, от установки режимов резания, до управления положения стола руководит фрезеровщик. Человеческий фактор определяет высокий процент брака по современным меркам, а также ухудшение производительности.

Затронув показатель производительности, отметим, что при конструировании станков несколько десятков лет назад не учитывалась возможность использования режущего инструмента, изготовленного из сверхтвердого материала, а также многие модели не имеют системы подачи СОЖ (смазывающе-охлаждающей жидкости). Поэтому при использовании подобных станков также нельзя повысить производительность.

Вертикально-фрезерные станки 6Т12, 6М12П, 6Р12, 6Р12Б изготавливались на заводах СССР. Уже на протяжении многих лет эти заводы прекратили свое существование, и рассматриваемые модели другие представители сферы станкостроения не выпускают из-за экономической невыгодности.

Основные технические характеристики

Характеристики указаны в листе технической эксплуатации. В частности, это:

Н класс точности по ГОСТ 8-71 и 8-82;
габариты стола — 1250 на 320 миллиметров;
от стола до торца — до 450 миллиметров;
по вертикали станины — 350 миллиметров;
максимальный вес обрабатываемого элемента — до 250 грамм.

Скорость работы определяет сферу использования и эффективность работы станка

Поэтому особое внимание при планировании конструкции было уделено характеристикам шпинделя. В частности, параметры следующие:

частота вращения — от 40 до 2 тысяч оборотом в минуту;
число скоростей — 18;
отверстие — 29 миллиметров;
пиноль — 70 миллиметров сдвиг;
максимальный угол поворота — 45 градусов.

Производители станков

Одним из известных производителей токарных станков является акционерное общество TRENS (Словакия). Особенность этой компании — изготовление оборудования качественной обработки и высокой точности. По требованию заказчика производитель может внести изменения в конструкцию станка. Оборудование доступно в обслуживании и эксплуатации.

Лидером европейских производителей металлорежущих станков, в том числе вертикально-фрезерных, является завод TAJMAC — ZPS (Чехия). Завод имеет своё литейное производство, что даёт предприятию независимость от внешних факторов. Качество обработки и высокая технологическая характеристика изготавливаемого оборудования позволяет использовать производимую заводом продукцию не только в машиностроении, но и в ракетостроении, энергетики, авиационных предприятиях.

Липецкое станкостроительное предприятие выпускает фрезерные станки российского производства. Достоинство этого сравнительно молодого предприятия в том, что они самостоятельно изготавливают узлы оборудования, а это значительно снижает стоимость, не уменьшая качества.
