Самодельная инжекционная газовая горелка

Средняя прямая горелка

Как видите, над
названиями  горелок я не очень парился, надо ведь чтобы заголовки были
разные. Надо же их как то называть.
Следующая горелка отличается от предыдущих геометрией расположения составных
частей, а принципы работы такие же.



У этой горелки пламя более мягкое, поэтому её
лучше применять для прогрева чего- нибудь (отжиг проволоки, патинирование)
или там, куда предыдущая не достанет. У неё такой же рассекатель, как и у
предыдущих горелок. И своеобразно сделан подсос воздуха.



Чертежа на эту горелку нет, потому что основные параметры совпадают с
предыдущей горелкой. Оголовок и рассекатель, а также диаметр воздуховода
такие же. И, главное, диаметр форсунки такой же.

Мини

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

Горелка готова. Осталось подсоединить к ней газ и воздух .

Конструкция горелки

Она бывает нужна в хозяйстве, но не так часто, чтобы покупать ее, тратить средства.

Для экономии бюджета газовую (пропановую) горелку можно сделать своими руками. Её конструкция не сложная, это:

• стальной корпус с рассекателем;
• форсунка для разжигания газа;
• редуктор с вентилем, для регуляции подачи газа;
• съемный газовый баллон;
• стальная трубка для подвода газа, диаметром не более 1 см.;
• рукоятка, может быть выполнена из любого материала.

Для ее изготовления желательно тщательно изучить профессиональные чертежи и схемы, тогда горелка получится безопасной, а насколько удобной – зависти от самого мастера.

Дополнение 2

Иногда приходят жалобы трудящихся, что горелка не работает или работает как то не так. Здесь выложены только работающие конструкции, теоретических нет. Значит, что то не доглядели или не поняли принцип действия горелок. Сейчас попробую объяснить на примере мини- горелки. Для этого приведу упрощённую схему этой конкретной конструкции.

1. Убедитесь, что давление поступающего газа находится в приемлемом диапазоне 0,2-4 кг/см2. А самый рабочий диапазон от 0,5 до 2,5 кг/см2. А диаметр отверстия форсунки 0,12 +/-0,02 мм. 2. Отверстия для подсоса воздуха не закрыты. 3. На рисунке. Диаметр трубки с подающейся газовоздушной смесью 3,5 мм. А центральное отверстие в рассекателе диаметром 3 мм. То есть на 0,5 мм меньше. Поэтому часть потока газовоздушной смеси расходится в стороны в маленькие отверстия. Скорость потока через эти отверстия меньше, чем основного потока. Эти маленькие отверстия как раз и предназначены для поджига основного потока. А из за небольшой скорости газовоздушной смеси через них горят стабильно и не дают сдуть пламя основного потока. Это справедливо для всех горелок такого типа, что на этой страничке, с рассекателями пламени. 4. Исходя из вышесказанного проверьте, остался ли зазор в 2 мм между обеими частями головки горелки. При правильном изготовлении по чертежам, этот зазор будет. Иначе вы будете наблюдать только центральный факел, без боковых огоньков, который легко сдувается при повышении давления поступающего на форсунку газа.

Слева- неработающая горелка. Справа- как должно быть. 5. И пару слов о положении форсунки. Срез капилляра, из которого выходит газ, нужно подобрать его положение уже при работающей горелке в районе напротив отверстий для забора воздуха, или до этих отверстий. И, конечно, трубка с капилляром не должна перекрывать воздушные отверстия.

Как сделать форсунку?

Она будет вытачиваться из металлического прутка. Для того чтобы сделать отверстие в форсунке, вам нужно будет применить 2-милиметровое сверло и проделать им глухое отверстие. При этом расстояние до выхода должно составлять не менее полутора миллиметров. Для перемычки примеряем сверло диаметром в 4 мм. Проделанное отверстие зачеканивается молотком, затем подтачивается торец устройства наждачной бумагой. Обрабатывать его нужно до того момента, когда на резьбовой наконечник трубки можно будет навернуть форсунку.

Теперь на конец трубки надевается шланг (он идет от баллона), выполненный из специального резино-тканевого материала. Закрепляется он обычным хомутом при помощи крестовой или минусовой отвертки. Когда выставится рабочее давление, произведите подачу газа и внесите форсунку в пламя газовой конфорки. Делать это нужно только после того, как вещество полностью вытеснило воздух из шланга. Верхнюю часть детали следует подвергнуть шлифовке. Обрабатывать ее нужно до тех пор, пока длина факела горелки не будет составлять порядка 50 миллиметров.

Изготовление бензиновой горелки самостоятельно

Если приобрести бензиновую туристическую горелку в Москве по разным причинам не получается устройство можно сделать самостоятельно. Простота конструкции БГ создает неоспоримые преимущества для пользователей. Малый вес и компактность делают его доступным для использования в быту.

Создание бензиновой горелки своими руками обеспечивает высокотемпературный режим и хороший результат сварки.

В самом простом виде устройство выполняют из бензинового топливного сосуда, воздушного насоса, соединительных шлангов и горелочного агрегата.

Подобным прибором расплавляют твердый припой, выполняют разнообразную термическую обработку.

Инструменты и материалы

Многие детали для БГ изготавливать не требуются, поскольку можно приспособить из ненужных вещей, например, грушу, позаимствовать у пульверизатора.

Корпус вытачивают из стали любой марки. Он имеет составную конструкцию, одна часть открытая, а другая – закрыта заглушкой с отверстием на 0.1 мм более размера трубы, поэтому основание перемещается с сохранением плотности соединения. Внутри корпуса устанавливают стальную сетку и шлаковату. Далее изготавливают металлическую втулку со стальным крючком и упором.

Рукоятку БГ вытачивают из деревянной заготовки

Отверстия высверливают осторожно, их оси проходят параллельно. Рукоятку зачищают наждачкой и покрывают несколько раз лаком

Далее устанавливают конец трубки, образуя форсунку. Припоем ПМЦ-54 запаивают ее конец и просверливают 0,15 мм по оси.

Припой для бензиновой горелки своими руками изготавливают самостоятельно из медных и цинковых стружек. Для получения цинка берут корпус ненужной батарейки, освобождают его, прокаливают е, промывают водопроводной водой, а затем обрабатывают раствором HCl. Далее стакан дробят на цинковые кусочки. Для медной стружки берут проволоку, отжигают на огне и измельчают. Засыпают в тигель опилки двух металлов в равных пропорциях и засыпают бурой, сплавляя состав на огне. Охлаждают кусок сплава, напиливают металлическую стружку и смешивают ее с бурой.

Этапы изготовления

Простую самодельную горелку для турпоходов можно выполнить из плоской металлической консервной баночки и пемзы. Устройство такого прибора до невозможности просто и не потребует каких-то усилий

Для работоспособности прибора потребуется плотно уложить в корпусе пемзу и добавить осторожно небольшой объем топлива, чтобы содержимое впиталось в наполнитель и не выливалось из сосуда. Благодаря пористой структуре наполнителя, факел будет гореть 10 – 15 минут

Подобная конструкция используют для разогрева пищи, для чего потребуется еще дополнительно изготовить подставку, из арматуры для устойчивости посуды.

Несмотря на всю видимую простоту, конструкция горелки представляет пожарную угрозу. Поэтому специалисты не советуют пользоваться самодельными устройствами, особенно если отсутствует необходимый слесарный опыт у пользователя.

Практические газовые нюансы

Зачем и почему? Во-первых, это вещь недешевая. Во-вторых, конструкция газовой горелки не слишком сложная, она будет вам по плечу, обещаем

Перед тем, как сделать газовую горелку своими руками, нужно принять во внимание кое-какую специальную информацию

Особенности газовых горелок:

• Первым делом – материал, из которого должно быть сделано сопло. Только тугоплавкий металл, ведь ваше устройство должно выдавать по-настоящему высокие температуры – вплоть до 1000°С, поэтому сопло должно быть устойчивым с таким температурам.
• Не экономим на кране, ведь от его качества будет зависеть ваша безопасность. Если вдруг начнется утечка, подача газа мгновенно перекрывается с помощью крана. Кран должен быть качественным, он не должен пропускать.
• Еще один элемент устройства, качество которого должно быть самым высоким – узел подключения к газовому баллону с редуктором или без него, если баллончик небольшого размера – тогда он с клапаном. Помним, что подавляющая часть аварий с «газовой» подоплекой происходит именно из-за дефектного запорного аппарата.
• Чаще всего используется пропан – это для вашей информации.
• По своей сути газовая горелка – это форсунка испарительного типа.
• Газовая горелка для пайки своими руками в принципе ничем не отличается от устройства для закаливания металлических деталей, так что она может быть сделана для самого разнообразного применения.

Как устроена газовая горелка?

Механизм действия устройства инжекторного типа:

1. Газ подается по шлангу в результате давления, которое образуется в процессе испарения сжиженного газа внутри баллона. Этого давления вполне достаточно, чтобы газа поступающего газа хватало для возникновения и поддержки ровного постоянного пламени. Не на всех баллонах имеется редуктор, в этом случае поступление газа может регулироваться рабочим краном.
2. Запорный кран – ни в коем разе не рабочий, у него совершенно другая функция, он крепится на вентиль баллона с единственной задачей – открывать или закрывать подачу газа.
3. Струя газа подается в насадку через трубку подачи газа. Эта трубка переходит в ниппель, который формирует направление пламени. Этот ниппель вместе с трубкой подачи газа расположен в специальном вкладыше, функция которого – смешивание газа с воздухом.
4. Вкладыш вместе с ниппелем и трубкой подачи газа регулируется винтом. Лучше всего делать устройство сборно-разборным, так как ниппель необходимо чистить в обязательно порядке.
5. После формирования во вкладыше смесь газа и воздуха подается в специальное сопло насадки, в которое подается дополнительная порция кислорода из атмосферного воздуха. В насадке нужны вентиляционные отверстия, они позволят сделать пламя более ровным и стабильным.

Безопасность работы

Главный травмирующий фактор при использовании и наладке горелки — температура. Опасен и газ, даже бытовой, о чем свидетельствуют несчастные случаи, связанные со взрывами, либо отравлением.

Мощность пропановой горелки зависит от диаметра инжектора и форсунки. Нужно помнить: горит не сам газ, а смесь его с воздухом (кислородом).

Чем больший объем вступает в реакцию, тем сильнее факел. При этом возрастает опасность получить в инжекторной камере опасную пропорцию пропана с воздухом, а как следствие небольшой взрыв — хлопок.

Поэтому самодельная горелка не нужна слишком большой. Как правило, диаметр инжектора не превышает 3-5 см, а отверстие жиклера 0,5 мм.

Важно! Работайте в проветриваемом помещении либо на улице. Для защиты рук используйте перчатки

Мини- горелка

Эта горелка изначально создавалась для пайки скани с очень маленькими деталями, поэтому основной упор сделан на уменьшение диаметра языка пламени. Тогда, когда делалась эта горелка, ещё не продавались маленькие горелки с баллончиком для газа в виде ручки горелки. Поэтому за основу взята универсальная средняя горелка (описание далее) и уменьшены пропорционально все размеры.

Пайка мелких деталей. Иногда для внесения припоя и удержания элементов филиграни не хватает рук Особенностью этой горелки является применение рассекателя. Этим достигается стабильность пламени во всём диапазоне давлений (в пределах разумного, конечно), а именно от 0,2 до 3 кг/см2. Количество воздуха не регулируется. Оно подобрано диаметром отверстий подсоса. Если, всё же, приспичит регулировать обогащение смеси, внутрь кольца с накаткой поместить обрезок силиконовой трубки и, вращая кольцо, можно регулировать.Подобранный диаметр отверстия форсунки около 0,12 мм.

Показан один из способов изготовления форсунки. Капилляр припаян к винту, вкрученному в трубку. Винт на ФУМ.Соблюдаем соосность. Можно без капиляра, просверлив на станке латунный винт М3. А что здесь действительно надо регулировать, так это положение трубки с форсункой. После поджига горелки перемещаем трубку вперёд- назад и найдя оптимальное положение, закрепляем винтом.

Мини

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать  самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо  старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

Горелка готова. Осталось подсоединить к ней  газ и воздух .

Форсунка для газовой горелки

Данную задачу умельцы решают следующим способом:

1. В трубке-корпусе просверливают отверстие настолько малого диаметра, насколько возможно. Сегодня в продаже имеются сверла диаметром 0,2 – 0,3 мм и специальные патроны для них. В качестве примера можно привести продукцию марки Dremel.
2. Далее горелку зажимают в тисках с мягкими губками и осторожными ударами молотка для чеканки слегка деформируют ее так, чтобы отверстие сузилось до требуемого размера — 0,1 мм.

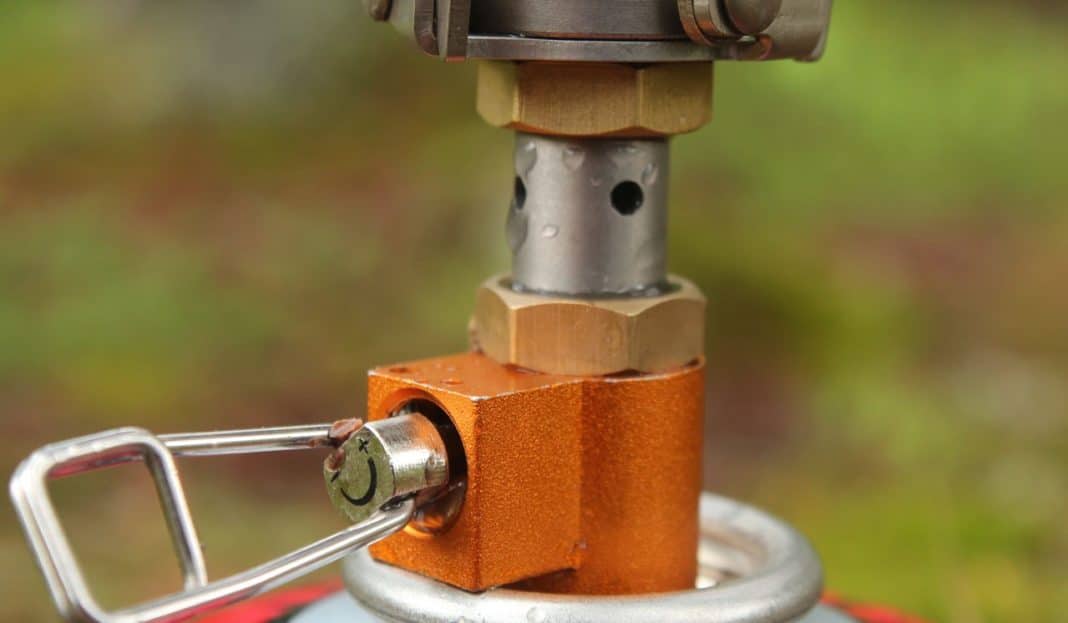

Регулятор подачи газа и форсунка/жиклер

Остается обработать форсунку мелкозернистой наждачкой, устраняя заусенцы и неровности. Это необходимо сделать для того, чтобы поток газа, а соответственно и факел, были ровными.

При первом запуске горелки необходимо посмотреть, удалось ли этого добиться, и если нет — провести зачистку более основательно.

Классификация горелок

Сущность работы газовых горелок состоит в обеспечении стабильного и непрерывного сжигания топлива в топочной камере котла. Классифицирование оборудования производится на основе четырех главных функций устройства, таких как:

• поступление газа и воздуха в пропорциях, которые обеспечивают оптимальное соотношение в смеси;
• непосредственное перемешивание газа и кислорода;
• создание стабильного горения;
• обеспечение равномерного возгорания и избежание взрыва при воспламенении.

К отдельному классу причисляется модулируемое оборудование. Отличительной особенностью таких приборов является возможность автоматической настройки на текущие потребности помещения и способность изменять мощность горения в зависимости от температурного режима внутри здания и за его пределами. Ввиду таких возможностей, данный вид оборудования отличается повышенной экономичностью.

Открытие вентиля

Мощностью такого прибора можно управлять, закрывая или приоткрывая вентиль. Наибольшая температура концентрируется в зелёно-голубой части огня. Чтобы настроить сопло, нужно поставить в его середину факел. Для этого немного подгибаются проволочные держатели.

Для создания рабочей версии горелки к её соплу приваривается наконечник. Угол его изогнутости – 45 ⸰ .

Базисом для изготовления может оказаться и стальной вентиль (также от баллона). На его выходящий отрезок нанизывается заглушка с дырочкой под жиклер. Он берётся из паяльной лампы. Диаметр её сопла – 0,8 мм. Нужный диаметр горелочного сопла – 3 см. Длину сопла можно варьировать насадками. Так контролируется и параметры факела. Регулятором здесь становится вентиль.

Изготовление горна из ведра

Горн из ведра также предназначен для плавки алюминия. Для этого необходимо ведро, емкостью от 10 до 20 литров. Кроме того, гипс и песок. Такая смесь укладывается на дно ведра.

Читать также: Схема подключения электрозвонка в квартире

Пошаговая инструкция горна, сделанного из ведра своими руками:

• Выбранное ведро должно быть не оцинкованным. Связанно это с тем, что цинк, нагреваясь, выделяет вредные газы. Емкость берется изготовленная из обычного металла.
• На дно укладывается смесь, гипса с песком, толщиной 5 см. Соотношение 1:2. Сначала формируется такая смесь на дне. После просыхания ею же обрабатываются внутренние стенки ведра. Продолжительность высыхания составляет 15–20 мин.
• Снизу устанавливается водопроводный сгон, через который феном подается воздух.
• В ведро вставляется тигель.
• Начинается процесс розжига.
• Алюминий закладывается в тигель и под нагревом плавится.

Таким путем можно отливать мелкие изделия.

Кузнечный горн, изготовленный своими руками, нужное в хозяйстве приспособление. Однако предварительно, нужно ознакомиться с инструкцией по его эксплуатации. Приобрести необходимые чертежи. Должен быть полностью исключен риск пожара. Выбрано под него правильное место. Работа с раскаленным металлом принесет не только удовольствие, но и пользу.

Форсунка для газовой горелки

Данную задачу умельцы решают следующим способом:

1. В трубке-корпусе просверливают отверстие настолько малого диаметра, насколько возможно. Сегодня в продаже имеются сверла диаметром 0,2 – 0,3 мм и специальные патроны для них. В качестве примера можно привести продукцию марки Dremel.
2. Далее горелку зажимают в тисках с мягкими губками и осторожными ударами молотка для чеканки слегка деформируют ее так, чтобы отверстие сузилось до требуемого размера — 0,1 мм.

Регулятор подачи газа и форсунка/жиклер

Остается обработать форсунку мелкозернистой наждачкой, устраняя заусенцы и неровности.
Это необходимо сделать для того, чтобы поток газа, а соответственно и факел, были ровными.

При первом запуске горелки необходимо посмотреть, удалось ли этого добиться, и если нет — провести зачистку более основательно.

Положительные и негативные качества газовой горелки

Газовая горелка имеет следующие положительные качества:

• большое количество разновидностей устройств;
• безопасность при эксплуатации;
• большинство моделей компактны и имеют малый вес;
• не требуется продолжительная подготовка к использованию;
• не оставляет нагара и запаха;
• напор огня можно регулировать;
• всегда можно узнать, из чего состоит устройство, и при необходимости собрать самодельную горелку.

Минусы использования горелки:

• при температурах ниже -30°С эксплуатация устройства становится проблематичной;
• баллон с горючим веществом самостоятельно перезаправлять нельзя.

Полезные советы

Несколько секретов для улучшения работы горна:

• Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
• Металлическая подставка под горн сделает работу более удобной.
• Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
• Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

После завершения процесса монтажа необходимо произвести тестовый запуск газа в горн. Малейший запах — это сигнал неправильной установки. Для дальнейшей безопасной эксплуатации конструкции требуется выяснить и устранить причину утечки. Проверку следует проводить при достаточном проветривании помещения.

Форсунка и ручка — варианты изготовления

Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ. Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.

Если нужна особая конструкция, поступить можно следующими образом.

Подходящую заготовку зажимаем тисками.

Чтобы не смять резьбу зажимая деталь в тиски воспользуйтесь прихватите сначала обычной деревянной прищепкой.

Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.

После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.

В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга, просверленный кусок дерева.

Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.

Регулировку и настройку пламени горелки производят следующими способами:

1. вентилем регулировки газа — текущая;
2. перемещением форсунки (жиклера) по оси инжекционной камеры, изменением его отверстия.
3. изменением размера и формы приточного окна, через которое поступает атмосферный воздух.

Последние два способа применяются при настройке. При эксплуатации их менять не требуется. Однако если вы не уверены в точности расчетов конструкции стоит позаботится о возможности их регулировки.

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку. Подключают к штуцеру резака шланг, закрепляя его специальным хомутом

Обычно они в комплекте не поставляются и потребуется их приобрести отдельно. Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку. Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

• Возникновение пожароопасной ситуации;
• взрыв газовой емкости;
• ожоги от открытого огня;
• термический ожог от нагретых поверхностей резака.

Средняя ручная горелка

Эта горелка является самой универсальной горелкой
для пайки мелкой и средней ювелирки твёрдыми припоями. (Конечно, если не
надо, чтобы обе руки были свободны Зато
регулировку можно делать той же рукой, что держит горелку.
Она тоже содержит рассекатель и поэтому сама по себе никогда не погаснет при
любых нормальных значениях давления пропана.
Регулировка пламени той же рукой.Силиконовой трубкой защищено место, где подвешивается на крючёк. Ручка
из эбонита. При правильной настройке горелка даёт узкий длинный факел.



Вокруг оголовка горелки сделана теплоизолирующая муфта. Её применение
позволяет прогреть оголовок, этим можно несколько повысить температуру
пламени. Она сделана из асбестового волокна с добавлением каолина и жидкого
стекла.
Паяемый предмет должен находиться в
восстановительной зоне пламени. Проверить это можно, положив в пламя
кусочек медного провода. В восстановительной зоне поверхность металла
становится блестящей.



Форсунка на этой горелке выполняется так же, как и на предыдущей.
Подобранный диаметр отверстия форсунки 0,16 мм.
Количество воздуха можно также регулировать, поместив внутрь кольца кусочек
силиконовой трубки соответствующего диаметра. Но с такими размерами, как у
меня на чертеже, смесь уже достаточно сбалансирована.

Преимущества корпуса плиты

Чтобы сделать коптильню из газовой плиты в ней должен быть духовой шкаф. Варочная поверхность для этой цели не подходит. Для горячего копчения на варочную поверхность устанавливается коптильня из кастрюли.

В духовке есть все необходимые элементы:

1. камера размером 50 литров;
2. направляющие в стенках для установки решёток с продуктами и поддоном для сбора жира;
3. плотно закрывающаяся дверца;
4. газовая горелка, находящаяся необходимом расстоянии от дна камеры;
5. регулятор, позволяющий регулировать огонь горелки, нагрев опилок и температуру в коптильне.

Духовка для копчения — это компактное устройство (до 10 литров), в котором можно за 1 час закоптить продукты к домашнему столу.

Она имеет цилиндрическую форму, поэтому легко помещается на одной конфорке газовой плиты. Это безопасная и очень удобная модель домашней коптильни. Устройство не сложное: на специальном стрежне над поддоном для сбора жира подвешиваются продукты. Держит эту конструкцию верхняя крышка.

Самоделки для домашней мастерской

Практически в любом доме всегда найдется какой-нибудь набор необходимых для хозяйства инструментов. Но иногда возникают ситуации, когда для работы в собственной мастерской или гараже требуется какое-либо приспособление, которое-либо невозможно приобрести в магазине или оно стоит очень дорого. В этом случае выход можно найти, изготовив его собственноручно.

Кузнечный горн из баллона

Это приспособление для нагрева металла станет незаменимым помощником в домашней мастерской. Горн можно смело использовать для изготовления оригинальных предметов с помощью художественной ковки. Это будут поистине уникальные кованые предметы.

Для горна лучше всего использовать пустой баллон из-под газа емкостью 25 л. Его торцы срезаются болгаркой, а из обрезанных частей будет изготовлена дверца горна и его задняя часть. Внутренняя часть баллона покрывается огнеупорной керамической ватой, которая способна выдерживать температуру более 1200 C. Сверху она обмазывается шамотной глиной (футеруется), выдерживающей температуру до 1500 C. На дно горна после футеровки укладываются шамотные плиты или огнеупорные кирпичи.

Разборная гаражная кран-балка

При изготовлении такого подъемника денежные расходы будут намного меньше, чем покупка заводской модели. Для ее изготовления придется потратиться только на материалы, половина которых, возможно, найдется и в гараже.

Материалы, необходимые для сборки подъемника:

1. Две стойки — профильная труба 100х100х2350.
2. Поперечная штанга — стальная труба произвольной длинны диаметром 100 мм.
3. Четыре опоры для штанги — труба профильная 100х100х600.
4. Основание и раскосы — уголок с полками по 100 мм.
5. Два металлических ролика для троса.
6. Четыре колесика для передвижения.

Для подъемного механизма лучше всего использовать ручную лебедку с червячной передачей с максимальной нагрузкой до 500 кг, которая крепится к одной из стоек кран-балки.

Конструкция не занимает много места в мастерской, легко передвигается по твердому покрытию и является довольно удобной для снятия двигателя с автомобиля.

Передвижной инструментальный стеллаж

Основная изюминка этого стеллажа заключается в его небольшом размере, но при этом на нем можно разместить большое количество инструментов, а если потребуется — быстро переместить его в любое место или соседнее помещение. Очень удобно использовать такой стеллаж в своей мастерской или при ведении строительно-ремонтных работ в больших помещениях, особенно когда требуется часто переносить инструменты.

Стеллаж можно собрать на базе разборного стеллажа из пластика, установленного на самодельную платформу с колесиками (тележку). Платформа изготавливается четко под размеры стеллажа из металлического уголка с полками 45х45 мм или листа фанеры толщиной не меньше 10 мм. Для передвижения используются мебельные металлические колесики.

К стеллажу дополнительно можно изготовить и закрепить крепления для строительных уровней, удлинителей и прочих инструментов, которые можно хранить в висячем положении.

Рекомендации по хранению и разборке

Все газовые приборы требуют бережного обращения и соблюдения правил безопасной эксплуатации. Поэтому не рекомендуется самовольно устранять неисправности или выполнять разборку горелки и самого газового котла.

Для того чтобы избежать аварийных ситуаций, а также для обеспечения правильной и эффективной работы устройства, лучше всего обратиться в газовую компанию, с которой у вас заключен договор на ТО. Вызов специалиста будет самым разумным решением, ведь цена вашей жизни и жизни окружающих людей, намного выше, чем обращение к специалисту.

Что касается хранения бытовых газовых горелок, так тут все просто. Их необходимо хранить в сухом и проветриваемом помещении, чтобы избежать коррозии металлических частей.

Убедитесь, что внутри отопительной системы вашего котла отсутствует влага, если выходы будут ржавыми, то, скорее всего, влага присутствует. Если вы планируете оставить газовый котел на зиму в гараже или другом, неотапливаемом помещении, тогда позаботьтесь, чтобы эти входы не были закрыты.Что нужно для естественного испарения воды

Для хранения самого котла, необходимо убедится, что на выходах для подключения труб отопления отсутствуют заглушки.

Также нужно удостовериться, что внутри отсутствует вода. Если не слить воду, то резервуар поржавеет и котел будет непригоден к использованию.

Изготовление мини-горелки

Миниатюрная горелка

Если вам нужно работать с мелкими деталями или платами, то такая большая горелка вам совсем не подойдет. В таком случае можно изготовить небольшую горелку из подручных средств, которая будет выдавать температуру до 1000ºC. Вам понадобятся:

1. Обычная капельница – 2 шт.
2. Игла для накачивания мячей.
3. Игла для медицинского шприца.
4. Паяльник.
5. Напильник.
6. Медная проволока.
7. Плоскогубцы.
8. Шлифовальный камень.
9. Флюс для пайки.
10. Термопистолет.

Устройство самодельной мини-горелки

Вооружившись всеми инструментами, можно приступать к работе. Для удобства разделим процесс на такие этапы:

1. Первым делом напильником нужно сделать пропил в игле для мяча. Он должен быть немного дальше середины. Бывают иглы, в которых такое отверстие уже есть, это еще лучше.
2. Затем возьмите иглу от шприца и изогните ее примерно на 45˚ посередине.
3. Так как на кончике игла срезана под углом, ее нужно сточить на шлифовальном камне так, чтобы образовался ровный, прямой срез.
4. Вставьте в отверстие иглы для мяча тонкую иглу. Ее кончик должен выступать на 1–2 мм.
5. Зафиксируйте иглу, обмотав место соединения тонкой медной проволокой.
6. Фиксация иглы Смажьте проволоку флюсом и припаяйте место соединения, чтобы сделать все герметичным.
7. Достаньте капельницы и подсоедините их к основаниям двух игл.
8. Зажимы-регуляторы сдвиньте к иглам, они будут служить ручкой и регуляторами подачи воздуха и газа.
9. Соедините их между собой термопистолетом.
10. Вот и все, теперь остается только подключить источник газа (зажигалку или газовый баллончик) и баллон со сжатым воздухом.

Через толстую трубку будет проходить газ, а через тонкую (медицинскую) сжатый воздух. Изменять давление газа и сжатого воздуха можно благодаря регуляторам капельницы. Такая маленькая горелка будет полезна для использования в домашних условиях.

Газовая горелка – полезный инструмент в умелых руках. Для того чтобы иметь ее, необязательно идти в магазин и тратить деньги на покупку. Все можно сделать самостоятельно. Главное, подготовить все материалы и инструменты, а также исследовать технологию по изготовлению горелки. Перед тем как приступать к работе, рекомендуем ознакомиться с устройством инструмента и принципом его работы. Тогда вам будет гораздо легче выполнить все самостоятельно.

Правила безопасной эксплуатации оборудования

Газовое баллонное оборудование при неправильной эксплуатации может стать источником сильного взрыва или пожара.

Выполняя сварочные работы, обязательно стоит использовать средства индивидуальной защиты: очки, перчатки, специальную обувь.

Перед началом работ нужно хорошенько осмотреть оборудование на наличие повреждений. Если оборудование испачкалось, обязательно удалить грязь

Работать с пропановыми баллонами можно только в хорошо проветриваемых помещениях, при этом температура воздуха не должна быть ниже 0 °С.

Категорически запрещено:

1. Работать вблизи открытого огня.
2. Держать баллон при работе в наклонном состоянии.
3. Размещать сосуды под солнцем.
4. Проводить работы без редуктора.
5. Разогревать редуктор над открытым огнем.

Кроме того, ощутив запах газа необходимо немедленно прекратить работу и перекрыть вентиль на баллоне. Рекомендуем также ознакомиться с основными причинами взрыва баллонов с газом.

Работая без средств индивидуальной защиты можно получить ожог, причем не только от открытого огня, но и от случайного прикосновения к раскаленным деталям.

Если вам не подходят рассмотренные самодельные горелки, рекомендуем ознакомиться с другими вариантами изготовления полезных самоделок, рассмотренными в наших статьях, – горелка из паяльной лампы и горелка для банной печи.

Выводы и полезное видео по теме

Несколько секретов для улучшения работы горна:

• Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
• Металлическая подставка под горн сделает работу более удобной.
• Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
• Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

Имея под рукой небольшой запас инструментов, схему газовой горелки и необходимые материалы, собрать пропановую горелку сможет каждый домашний умелец

При этом важно соблюдать правила пожарной безопасности и использовать только качественные материалы, разрешенные к применению в системе бытового газоснабжении. Но если вы не уверены в собственных силах, такое устройство лучше приобрести в магазине

Если вам приходилось самостоятельно собирать пропановую горелку, пожалуйста, поделитесь своими знаниями с нашими читателями, расскажите, на каком варианте остановились именно вы. Почему его выбрали и были ли трудности в процессе работ. Возможно, у вас есть схема устройства и фото готовой самоделки – прикладывайте наглядную информацию в обсуждении материала.
