Как сделать тиски для сверлильного станка своими руками

Разновидности тисков: какие выбрать приспособления для разных работ

Существует несколько типов тисков, которые классифицируют по различным параметрам. Один из главных распознавательных элементов – это тип зажимного механизма. Исходя из этого фактора, различают следующие разновидности тисков:

• винтовые;
• клинообразные;
• с установленной диафрагмой;
• эксцентричные;
• с пневматическим устройством.

В зависимости от предназначения тиски подразделяют на такие виды:

• столярные;
• слесарные;
• станочные;
• ручные.

С учетом используемого материала данные приспособления также делятся на виды. Столярные тиски для верстака чаще всего изготавливают из дерева, а слесарные – из металла.

Тиски бывают клинообразные, винтовые, эксцентричные и с пневматическим устройством

Слесарные тиски – это самый распространенный вид рассматриваемого инструмента. Данные приспособления имеют свои подвиды, они различаются размерами, а точнее – шириной губок. Этот показатель может варьироваться от 63 до 200 мм. Маленькие тиски используют в основном для домашних целей. Их крепят при помощи нижнего винта-струбцины на маленьком станке, но чаще – на столике или обычной табуретке. Более габаритные тиски устанавливают в промышленных цехах и больших мастерских с целью обработки крупных деталей.

Тиски слесарные: цена, особенности и разновидности

Тиски для слесарных работ – необходимая деталь в любом промышленном цеху. Такое оборудование обязательно присутствует в мастерской опытного, уважающего себя мастера. При этом в зависимости от формы, вида крепления и обрабатываемого материала их подразделяют на несколько видов.

Трубные тиски используют для крепления труб либо же цилиндрических деталей.

Главное преимущество поворотных тисков заключается в возможности фиксации детали в необходимой плоскости и под нужным углом для организации рабочего процесса. С их помощью можно осуществлять обработку наиболее труднодоступных деталей и их участков. В то же время на обычных тисках такое сделать практически невозможно. Как и все установки этого типа, поворотные изделия могут быть стационарными – это верстачные столярные тиски, которые крепят на столы-верстаки. Другой подтип – тиски со встроенной струбциной для крепления к столу.

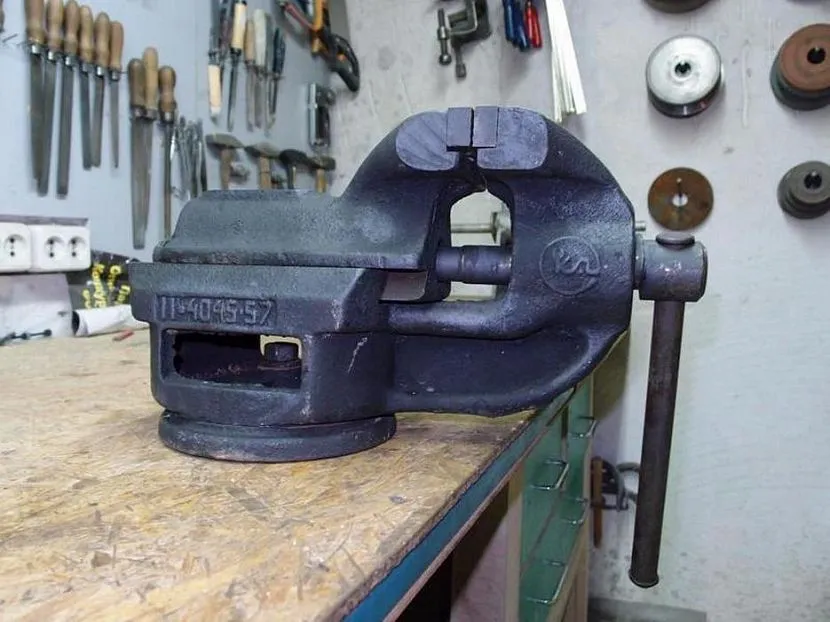

Тиски для слесарных работ являются необходимым инструментом не только в промышленном цеху, но и в домашней мастерской

Гидравлические тиски предназначены для обеспечения более надёжной фиксации особо крупных деталей. Зажим в них осуществляется под давлением сжатого воздуха. В основном такие инструменты устанавливают на крупных промышленных предприятиях. Цена столярных тисков данного типа высокая, а устройство довольно сложное, поэтому инструмент не предназначен для домашних мастерских.

Самоцентрирующиеся тиски необходимы на высокоточных производствах, то есть там, где требуется точная фиксация детали в определенном положении. Обычно строение тисков такого типа предполагает наличие подшипниковой основы.

Особенности и разновидности столярных тисков

Столярные тиски используют для обработки деталей из древесины. Такой вид работ специфический, поэтому предполагает особую конструкцию самого инструмента, отличную от устройства слесарных тисков. Наиболее часто столярные тиски изготавливают из цельной древесины, а фиксацию деталей производят при помощи деревянных губок для тисков. В связи с этим они должны быть шире, чем у слесарных тисков, кроме того, предполагают значительно большую площадь зажима.

Столярные тиски наиболее часто имеют одну основу, но с двумя направляющими. С их помощью происходит удерживание подвижной губки, что позволяет не допускать перекосов. При этом направляющие могут быть неотъемлемой частью верстака либо же сниматься при необходимости.

Столярные тиски предназначены для обработки деревянных и пластиковых заготовок

Столярные тиски также классифицируют исходя из технологии, применяемой в процессе активизации винта. По этому признаку они могут быть ручными или пневматическими. Если же в классификации учитываются особенности конструкции, то тиски подразделяются на поворотные и неповоротные.

Как уже упоминалось выше, столярные модели служат для обработки деревянных и пластиковых заготовок. Поэтому на губках вмонтированы детали из дерева, что помогает избежать следов от зажима. При фронтальном креплении устройства появляется шанс работать вертикально с фиксированными деталями.

Как сделать самодельные тиски для столярных работ

Вследствие разнообразия запчастей, которые предлагает современный рынок, а также благодаря интернету, где можно найти большое количество чертежей с размерами, тиски своими руками изготовить абсолютно непроблематично. Сразу стоит отметить, что цена самодельного инструмента будет на порядок ниже стоимости готовых тисков.

Полезный совет! Чтобы оборудование было удобным и справлялось с поставленной задачей, перед тем как сделать тиски, необходимо заранее подобрать размеры, продумать наличие инструментов и материалов, подготовить заготовки.

Первое, что следует учитывать при изготовлении столярных тисков, – это то, что губки должны быть изготовлены из древесины мягких пород, что позволит избежать повреждения мягких деталей.

Чтобы работа была максимально удобной, тиски прикручивают к верстаку. Затем на неподвижной половине крепят простую мебельную гайку для последующего вкручивания шпильки. Последняя, в свою очередь, и будет отвечать за подвижность механизма. Следующий этап – это фиксация шайбы на подвижной губке и крепление воротка к рукоятке. Сами наконечники для губок можно сделать из простой фанеры.

Если нужно изготовить самодельные тиски для сверлильного станка своими руками, то следует выполнить разметку деталей, после чего вырезать три одинаковых бруса. Станину готовят из толстой доски либо же из трех листов фанеры. На двух неподвижных брусках сверлят по два вертикальных отверстия, на третьем – отверстие под шпильку, выполняющую роль зажимного механизма. Далее монтируют гайку в брус.

К концу шпильки приваривают маленький пятачок с четырьмя отверстиями для фиксации. Далее прикручивают шпильку к неподвижной губке, а ее конец – к подвижной. Саму же готовую конструкцию крепят на верстак.

Верстачные тиски своими руками в домашних условиях: видео, фото, схема

Подвидом столярных тисков, которые можно легко изготовить из дерева, являются тиски Моксона, или верстачные тиски, которые позволяют осуществлять фиксацию больших и габаритных досок, фанеры и панелей. При этом они не требуют обширной площади в мастерской, производят их из дерева. Для изготовления деревянных тисков своими руками потребуются:

С помощью схемы верстачные тиски можно изготовить своими руками в домашних условиях

• шпильки – 2 штуки;
• гайки – 4 штуки;
• доски – 3 штуки.

Последовательность работы:

1. Доски вырезают необходимого размера.
2. В неподвижной и подвижной частях сверлят по два отверстия.
3. На неподвижной детали в подготовленные отверстия вставляют гайки, которые предварительно смазывают клеем с двух сторон.
4. На краю шпильки приваривают вороток (с целью удобства) либо же приделывают ручку из дерева.
5. Станину для неподвижной части тисков из дерева своими руками можно изготовить в виде ступеньки.
6. Готовое изделие крепят к верстаку или к специальному столу. Для фиксации можно использовать как болты, так и саморезы.

Важным моментом в изготовлении деревянных тисков является то, что отверстия в неподвижной части должны быть меньшего размера, чем гайки, что предотвратит холостое прокручивание гайки в отверстии.

Полезный совет! Как и сами столярные тиски, так и верстак под них можно сделать самостоятельно. Стол для тисков своими руками изготавливают в соответствии с необходимыми размерами. При этом обрабатываемые детали должны немного выступать за пределы опоры.

Разновидности инструментов

Существуют различные типы тисков, которые предназначены для решения разнообразных задач. В конструкциях имеются особенности, которые нужно учитывать при выборе.

Винтовые модели

Они используют прижимной винт который проходит через всю толщину инструмента. Он полностью покрыт резьбой, которая имеет трапециевидное сечение. Фиксация происходит при помощи винта, расположенного с внешней стороны инструмента. Прижим осуществляется при его вращении по часовой стрелке.

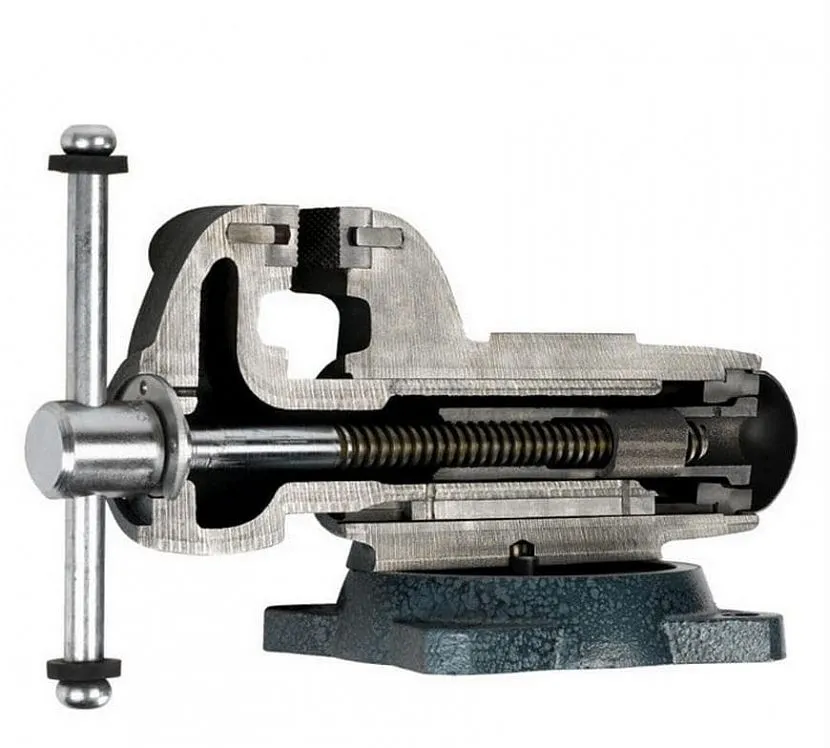

Схема устройства тисковИсточник moiinstrumentu.ru

Быстрозажимные тиски

В отличие от винтовых моделей подвижная губка не посажена жёстко на винт. Она может немного смещаться в поперечном направлении по желанию мастера. Эта деталь подпружинена и обычно надёжно прижимается винтом. При сдвиге она может свободно перемещаться вдоль винта.

Таким образом удобно перемещать подвижную губку на сравнительно большое расстояние. Это свойство будет полезна, если нужно быстро открыть тиски, чтобы поместить туда относительно объёмную деталь.

Быстроразъёмные

В таком инструменте подвижная губка легко перемещается вдоль оси. При этом зажим осуществляется при помощи специальных рычажков. Преимуществом такой конструкции является возможность быстрой подготовки к работе.

Изображение ттисков в разрезеИсточник moiinstrumentu.ru

Эксцентриковые тиски

Они представляют собой поворотный механизм, прижатие которого регулируется при помощи выведенной рукоятки. Когда происходит фиксация детали, осуществляется надёжный прижим.

Пневматические модели

По устройству они напоминают инструмент стандартной конструкции. Дополнительно с противоположной от винта стороны прикреплено пневматическое силовое устройство. Давление воздуха обеспечивает нужную силу зажима, достигая её в течение 2-3 секунд.

Гидравлические тиски

К ним подведён гидравлический механизм, который может быть встроенным или подключаемым. Такие тиски обычно применяются на производственных предприятиях. Применение гидравлики экономит силы мастера и позволяет ускорить выполнение работы.

Тиски должны быть практически в каждой мастерскойИсточник moiinstrumentu.ru

Как сделать тиски слесарные своими руками

После ориентировочного выбора типа изделия определяемся с чертежом (эскизом, схемой).

Важно: конечные размеры столярных тисков своими руками могут отличаться от запланированных. Это связано с тем, какие именно материалы будут выбраны для конструкции и насколько мастер умеет учитывать величину зазоров, сварных швов и прочих элементов.. Итак, необходимо выбрать материал (готовое изделие) для:

Итак, необходимо выбрать материал (готовое изделие) для:

• губок – подвижной и неподвижной. Обычно это уголок, швеллер, реже рельса или полоса;
• основания – полоса, труба прямоугольного сечения, швеллер, массивная деталь (литая или штампованная);
• направляющей подвижной губки. Чаще всего повторяет форму и материал самой губки, монтируется на краю основания;
• ходового винта. Применяют стержни с метрической, прямоугольной или трапециевидной резьбой. Соответственно подбирают ходовые гайки;
• крепления к столу. Подойдет винтовой зажим или пластина с отверстиями для прямого привинчивания к столу/верстаку.

Важно: чтобы точно центрировать , лучше подобрать направляющую и подвижную часть изделия в виде соосных деталей – например, двух труб, с небольшим зазором входящих друг в друга.

Если получится найти для изготовления тисков своими руками чертежи с размерами, лучше воспользоваться уже разработанным вариантом. Если нет – придется лично совмещать реальные детали обрезков труб/швеллера/уголка/пластин с желаемыми габаритами.

Схема станочных тисков, своими руками сделанных из труб и уголка, показана ниже.

Если подходящих труб нет, можно сделать самодельные тиски из швеллера. П-образная деталь будет подвижной, скрывая в себе ходовой винт и гайки, а прижимать ее к пластине-основанию будет либо швеллер большего размера (если удастся подобрать два профиля с относительно свободным прилеганием), либо сварная конструкция из уголков.

Трубные

Одна из самых простых в изготовлении модель тисков. Подходят для зажима деталей разной формы. Могут выдерживать достаточно высокую нагрузку и применяться в качестве струбцины. Каркас изделия выполняется из профиля, круглых труб и листового металла. Толщина стали должна быть не меньше 10 мм.

В центральной части профиля выполняется отверстие под винт. Для соединения отрезков труб и прямоугольного профиля следует использовать сварку. Дополнительно места соединений можно усилить болтами, но рама в любом случае должна быть собрана с применением сварки.

В качестве зажимного элемента используется профиль с ромбовидным вырезом, прижимающийся к обратной части аналогичной формы. Боковые трубы выступают направляющими, для фиксации на которых к зажимной детали привариваются части разрезанной вдоль трубы.

Инструкция по изготовлению тисков: вариант №2

Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.

Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.

Чертеж самодельных тисков. Ниже два фото с готовым изделием

Конструктивными элементами, из которых будут состоять самодельные тиски, являются:

• отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
• отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
• ходовая гайка с диаметром резьбы М16;
• ходовой винт с диаметром резьбы М16;
• вороток, за счет которого ходовому винту будет сообщаться вращение;
• передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
• отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
• две стопорные гайки с диаметрами резьбы М16 и М18.

Две основные части тисков (подвижная и неподвижная)

Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.

На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.

Тиски в сборе (на фото в них зажат молоток)

На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.

После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.

Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.

Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.

На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.

Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме

Наклонные тиски для сверлильного и фрезерного станков своими руками

Инструменты, использованные автором.– Автоматический сварочный аппарат– Ленточная пила– Тиски– Болгарка с лепестковым зачистным диском– Метчик– Сверлильный станок– Фрезеровочный станок с подвижным столом– Струбцины, уголок, рулетка, штангенциркуль, маркер.

Процесс изготовления.Первым делом автор, смазав заготовку из профильной трубы, нарезает ее на детали нужного размера при помощи ленточной пилы. Это можно сделать и на торцовочной пиле, да и просто болгаркой.

Всем хорошего настроения!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Пошаговая инструкция

Для работы потребуется относительно небольшое количество инструментов. Весь процесс изготовления можно разделить на несколько основных этапов:

1. Для начала проводится нарезка профильной трубы на требуемые куски. Для этого может использоваться различный инструмент: болгарка, ножовка по металлу. Нарезка требующихся элементов проводится в соответствии с чертежом. Стоит учитывать, что некоторые элементы будут соединяться болтами, для чего нужно создать соответствующие отверстия. После подготовки требующихся элементов все заусенцы убираются шлифовальным кругом.
2. Следующий шаг предусматривает создание ходовой гайки. Она будет использоваться для передачи усилия на заготовку. Она может изготавливаться из обычной гайки соответствующего диаметра, но из закаленной стали.
3. Крепится ходовая гайка к основанию будущих тисков сваркой. Именно сварочный шов обладает нужной прочностью. При создании самодельной конструкции можно использовать небольшой сварочный аппарат. Электроды и напряжение подбираются в соответствии с толщиной металла и его составом.
4. Далее выполняется вкручивание ходового винта. Изготовить его самостоятельно можно только при наличии токарного станка с функцией нарезания резьбы. После этого выполняется установка двух половинок с губками. Изготовить два элемента, которые будут сжиматься, можно при использовании все той же профильной трубы.

Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

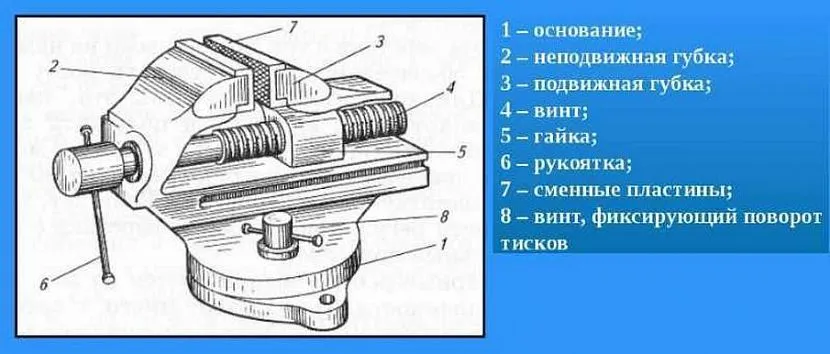

Конструкция столярных тисков включает в себя:

винт ходовой части; рукоятку; подвижную и неподвижную губку; плиту опорную.

Все виды тисков делятся на два типа:

не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении. поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

пластина из стали минимум 3 мм., но можно гораздо толще; швеллер наружный и внутренний (120 и 100 мм.); ушки из стали; резцы токарные 2 штуки; небольшой отрезок арматуры (прут для ворота); гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку; шайба (2 штуки) одного диаметра с ходовым винтом; пара винтовая 335 мм; для закрепления ходовой части винта нужна толстая пластина.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

Такие самодельные тиски позволяют обрабатывать более крупные детали.

Для выполнения работ в домашней мастерской рекомендуется выбрать простейшие неповоротные тиски для станка.

Другие сборочные действия

1. Теперь заводятся к статичной челюсти направляющие в виде 2-х металлических стрежней. Детали усаживаются на эпоксидный клей и ожидается полное высыхание за сутки.
2. Перед вклейкой стрежней их надо пройтись наждачной шкуркой и очистить от всего излишнего.
3. Проводить фиксирование верхней челюсти оптимально клеем в сочетании с саморезами.
4. Отыскивается и отрезается брусок для ручки. В нём высверливается отверстие для стержня.
5. Можно сделать отверстие поперёк для крепежа ручки за счёт штифта.
6. На эпоксидный клей добавочно фиксируется положение ручки и стержня.
7. Высверливается в боковой делянке бруска дырка d: под деревянную ручку.
8. Ручке будет нужен рычаг. С обеих сторон ручки проделываются отверстия и насаживаются шайбы на саморезы.
9. Проводится шлифовка деревянных тисков, сначала металлической щёткой.
10. В ход идёт наждачная шкурка с зёрнами в 200 пунктов.
11. Если направляющие оказались слишком длинными, то используется дремель с подходящей насадкой.
12. Готовая конструкция покрывается лаком.

В завершение следует смазать основные узлы древесных тисков.

Конструкция и назначение тисков

Сверлильный станок предназначен для просверливания отверстий в разных материалах. Если необходимо просверлить отверстие в мягком пластике или древесине, фиксатор для заготовок можно не использовать. Такую конструкцию легко удержать руками. Но если необходимо сформировать отверстие в металле, то без тисков не обойтись. Во-первых, удержать руками конструкцию очень сложно, во-вторых, это запрещено техникой безопасности. Особенно необходимы фиксаторы для сверлильного станка в случае, когда заготовку нужно закрепить под определенным углом.

Поскольку главной функцией зажимов для сверлильного станка является фиксация заготовки, основу конструкции чаще всего делают из стали. Современные продавцы предлагают огромное количество разнообразных моделей, которые оснащены всевозможными функциями. Но конструкция всегда подразумевает наличие:

• Стального основания — на него крепятся все остальные детали, неподвижная часть. В основании всегда есть отверстия для фиксации на полу или столе.
• Неподвижная губка — приваривается к основанию.
• Подвижная губка — соединяется с винтом, который приводит губку в движении. За счет чего обеспечивается зажим заготовки.
• Винт с ручкой — приводит в движении подвижную губку, на необходимом расстоянии друг от друга фиксирует губки.
• Пластины — крепятся на зажимные губки, изготавливаются из прочного металла, могут иметь разную форму (угловая, вогнутая, плоская).

Тиски для сверлильного станка своими руками

Не все модели станочного оборудования выпускаются совместно с тисками. Если их приобретать отдельно, то они довольно дорого стоят. Станочные тиски несложно изготовить самостоятельно. Для этого можно применить сподручные материалы.

Функциональное назначение тисков

Технологические операции по сверлению отверстий на специально предназначенном оборудовании выполняются с использованием тисков. С помощью последних заготовка надежно закрепляется, что позволяет с максимальной точностью настроить рабочее сверло. Металл для изготовления оснастки применяется прочный, в противном случае приспособление быстро износится.

Подготовка материалов

Чтобы изготовить станочные тиски следует подготовить материалы:

Основание;

Схема тисков

• Основание.
• Металлическая пластина 35 мм шириной, 8 мм толщиной.
• Профильная труба размером 20*40 мм, длиной 5 см
• Два уголка 50 *50 мм, 10 см и 8 см.
• Планки для губок
• Шпилька с гайкой и головкой болта с отверстием на одном конце. На конце шпильки тоже выполняется отверстие.
• На свободный конец шпильки следует подготовить гайку контровочную, сверху которой надевается шайба.

Для того чтобы оснастка была устойчива на платформе сверлильного станка необходимо изготовить основание. В качестве этого элемента предлагается использовать профтрубу 20*20 мм. Длину заготовок можно выполнить различную, учитывая размер рабочего основания сверлильного станка.

Для губок предлагается применить планки, выполненные из старых напильников. Предварительно следует прокалить для обеспечения прочности и просверлить в каждой из них по два отверстия для крепления болтов.

Каждую деталь по отдельности следует ошкурить или почистить металлической щеткой от заусениц и иных дефектов металла.

Отдельные детали подготовлены. Можно приступать к изготовлению приспособления.

Процесс изготовления

Самодельные тиски для сверлильного станка следует поэтапно собрать.

Технология выполнения работ:

• Профиль 20*40 мм устанавливается между заготовкой из профтрубы примерно на расстоянии от одного края 1/3 часть.
• Части рекомендуется закрепить на болтовые соединения, чтобы их можно было периодически разбирать и смазывать техническим маслом.
• Металлическую пластину плашмя расположить со стороны 2/3 части от установленного профиля, захватывая обе профтрубы.
• Эта деталь будет привариваться с помощью сварки.
• С противоположной  стороны основания следует приварить уголок длиной 8 см по центру.
• С внутренней стороны к нему будет закреплена губка на болты.
• Уголок длиной 10 см будет расположен напротив уголка меньшего размера. И соответственно к нему тоже закрепиться на болты вторая губка.
• Губки должны быть расположены четко против друг друга.
• Подготовленную шпильку положить концом, на котором находится гайка на металлическую пластину. Для обеспечения жесткости соединения следует выполнить сварку.
• Эту же шпильку с шайбой на конце следует приварить к уголку, который будет обеспечивать непосредственный обрабатываемого изделия.
• На свободном конце шпильки в отверстие шайбы устанавливается болт или шуруп для облегчения вращательных движений.

Чертеж малогабаритных самодельных тисков

Оснастка подготовлена и сверлильный станок укомплектован. Теперь операции по сверлению отверстий можно выполнять уверенно.

После всех проделанных работ, можно смело приступать к использованию тисков

Как работает оснастка

Самодельные тиски выполняют предназначенную функцию следующим образом:

Схема механизма тисков

• Свободный конец шпильки с шурупом на конце выворачивается, что дает возможность отодвинуть подвижную губку от неподвижной.
• Между губками устанавливает заготовка, с выполненной заранее разметкой для просверливания отверстия.
• Шпилька закручивается до тех пор, пока не обеспечится надежное зажатие заготовки.

Теперь заготовка установлена на рабочую платформу, и сверлильный станок готов к запуску и выполнению задач.

Техника безопасности

При выполнении работ не нужно забывать о собственной безопасности. Перечень мероприятий охраны труда:

• Использовать одежду, защищающую участки открытые участки тела.
• Обувь должна быть закрытого типа (в сандалиях, сланцах или тапках работать нельзя).
• Пользоваться защитными очками, а лучше защитным экраном.
• На голове должен быть головной убор.
• На рабочем месте не должно быть посторонних предметов.

Техника безопасности на сверлильном станке
