Чертежи и 3d-модели гильотин и механических ножниц для резки листа

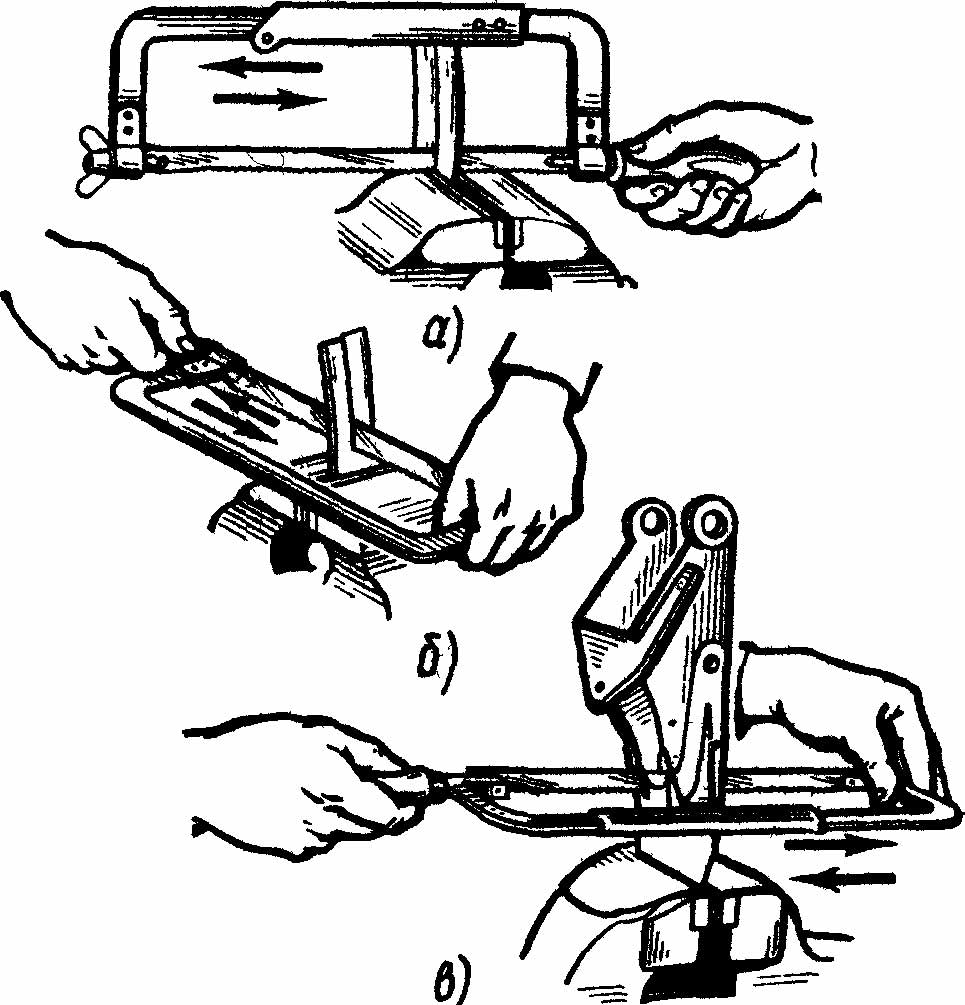

Резка металла с поворотом ножовочного полотна

а — без поворота полотна,

б — с повернутым на 90° полотном,

в — работа в замкнутом контуре

Ножовкой с полотном, повернутым на угол 90°, производят резку в том случае, когда глубина прореза превышает расстояние от полотна до рамки ножовочного станка (рис. а), т. е. при глубоких прорезах.

1. Сборка ножовочного станка с поворотом полотна на 90°:

а) отпустить барашек и вынуть полотно из станка;

б) вставить полотно в прорези хвостовика так, чтобы в рабочем положении рамка ножовочного полотна располагалась горизонтально (рис. б, в)

в) вставить штифты и натянуть полотно барашком.

Резание металла:

а) место прореза располагать сбоку или сверху от губок тисков в зависимости от конфигурации детали;

б) соблюдать все правила резания, указанные выше.

***

Механические гильотинные ножницы

Ручное устройство — наиболее простое по конструкции. Оно включает в себя:

опорный стол, на котором будет располагаться исходная заготовка;
две или четыре стойки, которые будут обеспечивать ножницам прочность и устойчивость;
поворотную ось с подшипниками скольжения (подшипники качения непригодны, поскольку зазоры при работе такой гильотины будут существенно изменяться, что быстро приведёт к заклиниванию);
ножевую балку, в которой предусматриваются посадочные места под крепление сменных ножей;
неподвижные ножи, которые монтируются на передней торцевой поверхности рабочего стола;
рычаг поворотного типа, который будет производить силовое перемещение балки при резке;
струбцины для фиксации металла.

Изготовление своими руками начинают со стола. Его размеры должны быть достаточными для удобного размещения заготовки, с учётом мест под фиксирующие струбцины: их должно быть как минимум две, по каждой из сторон листа. Толщина должна исключать прогиб под усилием деформирования. Проще всего приспособить стальную плиту, которую устанавливают своими руками на швеллеры. Места соединения можно скрепить болтами заподлицо с верхней поверхностью, а можно использовать и сварку. Передний торец обязательно шлифуется, чтобы обеспечить ровность последующего прилегания к нему неподвижного ножа.

Следующий этап – получение своими руками опорных стоек. Их обязательно следует сделать из цельного профиля. Подойдут квадратные трубы из качественной среднеуглеродистой стали, либо швеллер. Размер сечения можно легко вычислить по предельной нагрузке на стойки, которая складывается из собственного веса составляющих ручных гильотинных ножниц по металлу, и усилия резки Р, кН.

k – коэффициент, учитывающий возможную неравномерность рабочего зазора, затупление режущих кромок, качество разрезаемого материала и т.д. Обычно k = 1,05…1.3;

В – наибольшая ширина листа металла, мм;

s – максимальная толщина металла, мм;

σср – предел прочности материала на срез, МПа.

Для наиболее употребительных в быту материалов данный параметр составляет, МПа:

для малоуглеродистой стали – 280…290;
для среднеуглеродистой стали – 300…400;
для высокоуглеродистой и нержавеющей стали – 400…500;
для жести, алюминия – 65…80;
для меди, латуни – 180…200.

При сборке стоек своими руками обязательно необходимо выдержать параллельность опорных поверхностей и их перпендикулярность оси поворота ножевой балки. Для этих целей лучше пользоваться лазерным уровнем. Пол в месте установки ножниц необходимо сделать ровным и прочным. Не допускается установка своими руками оборудования на уплотнённый грунт, ламинат и прочие варианты покрытия бетона полимерами.

Особо ответственный момент – изготовление своими руками ножевой балки: её профиль необходимо сделать таким, чтобы в процессе поворота подвижные ножи постепенно входили в контакт с разрезаемым металлом. Для этого можно предусмотреть два варианта:

профилирование по контуру сабли, с постепенным увеличением радиуса кривизны по мере приближения к ручке рычага;
пирамидальный профиль с углом скоса не более 5…60 (при большем угле металл начнёт деформироваться и изгибаться в направлении оси поворота).

Саблевидный профиль сделать сложнее, зато он обеспечивает более плавное внедрение в разрезаемый металл.

Для лучшего направления корпуса его размещают либо в специальном пазе на столе, либо – при повышенных усилиях деформирования – проектируют специальные направляющие, которые своими руками крепятся к стойкам.

Ручная самодельная гильотина

Ось поворота лучше сделать из качественной углеродистой стали, после чего закалить на твёрдость не ниже 42…45 HRC. Подшипниковые втулки изготавливают из бронзы ОФ10-1, имеющей хорошую износостойкость.

Для изготовления инструмента используют инструментальные стали У10 или У12, закаливаемые до твёрдости 48…54 HRC. Закалённые ножи тщательно шлифуют своими руками, после чего затачивают их под углом 85…90°. Значения зазора между ножами принимают в пределах 3…6% от толщины.
