Пресс для отжима винограда: как сделать своими руками, чертежи, видео

Виды

Давилка для винограда имеет несколько классификаций:

Покупная конструкция или самодельная. Второй вариант позволяет значительно сэкономить деньги, выполнив агрегат из подручных средств.
По материалу изготовления бывают деревянные, пластиковые, из нержавеющей стали, комбинированные (сочетают несколько видов материалов).
По принципу действия: винтовые прессы, механизмы с валиками, центробежные, с системой гребнеотделителя.
Механические и с электроприводом.
С гребнеотделителем и без него.

Как видно, модели могут быть самые разные. Все зависит от наличия подручных средств и вида виноградной лозы.

Конструкции прессов

Вряд ли для отжима сока из двух–трех килограммов винограда стоит собирать пресс. Для этой цели вполне подойдет мясорубка или блендер, которыми можно измельчить ягоды и затем отжать сок через марлю. Если же речь идет о десятках килограммов, тогда без пресса точно не обойтись.

Для качественного отжима ягод в целях приготовления сока или вина применяют немало приспособлений собственного изготовления. Чертежи самодельных прессов для отжима ягод можно найти без труда. Наиболее распространены два типа конструкций прессов:

рычажные;
винтовые.

Первые проще в изготовлении. Их недостаток – даже с использованием рычага усилия сдавливания недостаточно для качественного отжима ягод. А получить что-то со второго или третьего отжима будет практически нереально.

Давилка рычажного типа

Раздавить руками одну ягоду винограда просто. Совсем другое, когда этих ягод тысячи. Вместе они создают серьезное сопротивление сжатию, поэтому и усилие должно быть соответствующим. Самое простое в этом случае – использовать рычаг.

Для изготовления таких примитивных давилок можно использовать бруски из твердого дерева. Разумеется, качественно отжать мезгу такими приспособлениями не удастся. Да и производительность труда будет оставлять желать лучшего. Если смириться с повышенными потерями и не иметь в запасе ничего другого, то можно соорудить и такие вот нехитрые устройства. Несомненный плюс таких самоделок – простота изготовления. К тому же, занимаясь отжимом ягод фактически вручную, заодно можно привести себя в неплохую физическую форму.

Винтовые отжимные устройства

Принцип работы винтового пресса заключается в создании постоянного давления, регулируемого затяжкой винта с упорной резьбой. Давление такого механического пресса значительно выше рычажного, к тому же постоянная сила воздействия качественнее выгоняет сок из мезги.

Но большие усилия требуют и большей прочности конструкции, поэтому делать ее лучше из металла. Винтовой пресс состоит из следующих деталей:

опорная рама;
винт с рукояткой;
поршень;
поддон;
корзина-сепаратор.

Такая конструкция позволяет уже вполне качественно отжимать сок, и не только из винограда, но и более плотных плодов. Его можно использовать даже для таких жестких фруктов, как яблоки. Конструкция рамы выполняется как полностью сварной, так и разборной. Работает такой пресс следующим образом. Вращая рукоятку, винт выворачивается до конца. На раму устанавливается поддон из нержавеющей стали, который выполняет роль дна и заодно собирает сок. Под поршень устанавливается корзина с загруженными ягодами.

Для уменьшения потерь от брызг целесообразно вокруг сепаратора сделать сплошное ограждение из тонкого нержавеющего листа. Вращением рукоятки винта поршень создает давление, отжимая сок, который стекает на поддон и оттуда отводится в другую емкость.

Вместо винта в такой рамочной конструкции можно использовать обычный ручной винтовой или гидравлический домкрат. Он устанавливается в зазор между поршнем и верхним краем рамы.

Постепенно поднимая домкрат и подкладывая под него толстые бруски, можно добиться того же результата, что и на винтовом прессе.

Конструирование бака и фильтра

Бак для пресса легко изготовить из старой нержавеющей кастрюли большого размера. У вас есть следующие варианты:

Срезать ее днище. Кольцо установить на поддоне. У последней детали должны быть бортики высокой 5-10 см и трубка-отводка для стока выдавленной прессом жидкости.
Оставить кастрюлю как есть, но приварить внизу ту же трубку.
Классика самодельного пресса для винограда — фильтр из дубовой доски или реек. Сложите деревянный материал в форме бочки или корзины. Просверлите на краях отверстия и с помощью нержавеющей проволоки или лески соедините между собой. Зазор между рейками не должен превышать 2-3 мм.

Но можно пойти более простым путем:

Найдите бак из нержавейки от стиральной машинки советского образца. Срежьте дно и бортик-обод.
Разрежьте кольцо по месту заводской спайки.
По периметру насверлите отверстия, через которые будет сочиться жидкость. Их должно быть достаточно. Размер — 2-3 мм.
Неровности с обратной стороны срежьте болгаркой и сгладьте шлифовальным кругом.
Подложите круглый предмет для формирования правильной формы и соедините бак сваркой.

Как сделать пресс для отжима винограда своими руками

Советуем к прочтению другие наши статьи

Кетчуп из помидоров
Свиньи породы Пьетрен
Автоклав Домашний стандарт
Подкормка рассады баклажанов

Ценовые категории пресса для винограда зависят от материала, из которого он сделан, размеров, функциональности, характеристик и некоторых других качеств. И все же это не дешевый механизм. Поэтому многие виноградари делают пресс для отжима винограда своими руками.

Размеры различных деталей зависят от того, какой по размеру нужен пресс, так что в разных случаях могут отличаться. Можно взять большую или маленькую корзину для винограда, а остальные детали, их размеры зависят именно от этого, основного элемента

Это важно учитывать! Итак, как сделать пресс для винограда своими руками?

Пресс для винограда своими руками

Первое что нужно сделать – корзину для свежего винограда. Для этого можно взять старую цистерну, барабан от стиральной машины, большую кастрюлю или вроде того. В стенках этой емкости делаются отверстия в шахматном порядке с расстоянием между дырами в 2-3 см и расстоянием между рядами в 2-4 см. Диаметр отверстий должен быть небольшой, только, чтобы мог сочиться сок.
Если пресс для винограда вам нужен на долгое время, тогда лучше найти цилиндр из нержавейки, или найти мелкую сетку из нержавейки и с нее сделать цилиндр. Такая конструкция не подвержена ржавчине, не окисляется и не отдаст соку металлический привкус.

Важно!
Сделать пресс для винограда своими руками можно не только из металла, но и из дерева, но потребуется больше времени и усилий, иначе конструкция будет ненадежной.

Теперь делается каркас. Его можно сварить из уголков или швеллера таким образом, чтобы получилась буква «П». Ширина каркаса должна быть такой, чтобы между его боковыми стойками мог поместиться цилиндрический бак. Чтобы этот каркас не падал, необходимо снизу привинтить его к толстой деревянной доске или металлической пластине, на которую затем можно будет установить цилиндрический бак с корзиной. На перекладину этой рамы привинчивается домкрат ромбический таким образом, чтобы он раскручивался вниз.
Далее нужно сделать поршень или как его еще называют – блин, который будет давить виноград. Желательно для его изготовления использовать натуральное дерево или нержавейку, потому как он будет непосредственно касаться сока. Деревянные доски нарезаются и скрепляются так, чтобы получился деревянный круг. Круг должен быть по диаметру корзины для винограда.
Остается сделать емкость для сбора сока. Для этого берется старый, ненужный таз или делается поддон из нержавейки. В нее должна без проблем устанавливаться корзина. Ближе ко дну таза просверливается отверстие, в которое нужно вмонтировать краник для слива сока.

Теперь конструкция собирается и опробуется. В таз с краником ставится корзина, наполненная виноградом. Далее устанавливаем в раму с прессом. Корзина с виноградом закрывается блином и ставится ровно под домкратом. Когда домкрат начинают раскручивать, под его действием блин давит виноград и из него сочится сок. Виноградный сок через отверстия цилиндра попадает в таз, и сливается через кран. Чтобы получить более чистый сок, его процеживают через марлю или сито.

Как видно конструкция довольно проста, но и за ней нужно правильно ухаживать, иначе прослужит не долго. После каждого использования все комплектующие вымываются и просушиваются. А во время работы виноград давится с перерывами, чтобы внутри не создавалось слишком большое давление, тогда он будет высокого качества.

Порядок действий при изготовлении пресса

Чтобы облегчить работы по изготовлению пресса для винограда своими руками, можно взять барабан от старой стиральной машины. В барабане просверливаются отверстия, служащие для крепления деревянных планок. Дренажные планки можно напилить из брусков или воспользоваться паркетными дощечками.

Чертеж пресса на основе автомобильного домкрата

Из таких же планок изготавливается «блин», который выступит в качестве дна корзины. На «блин» поперек планок прикручивается брусок, который обеспечит зазор между корзиной и металлическим бочонком.

Далее из металлического профиля изготавливают П-образную раму

Важно, чтобы толщина профиля составляла не менее 3 мм. Раму бетонируют в земле, обеспечивая ей устойчивое положение

Если нужно сделать мобильное устройство, к раме приваривают ножки из металлических труб.

На перекладину рамы устанавливается «блин» из нержавеющей стали или чугуна, выполняющий функцию пресса. Для фиксации «блина» в раме высверливается отверстие. На пресс устанавливается рычаг или ручка. В дальнейшем крутя ручку, пресс будет опускаться в корзину.

Бочонок устанавливается в основании рамы на поддон, например, в таз. В тазу проделывается отверстие, в которое вставляется шланг. Через шланг сок будет сливаться в приемную емкость.

Также необходимо изготовить деревянный щит, которым будет накрываться виноград, загруженный в корзину. На этом процесс изготовления самодельного пресса завершен.

Самодельная давилка из нержавеющей стали

Для того чтобы изготовить пресс для винограда из нержавеющей стали, кроме набора слесарных инструментов, понадобится сварочный аппарат, а некоторые детали такого устройства необходимо будет заказать у токаря. Для изготовления пресса необязательно приобретать новые листы нержавеющей стали, можно вполне обойтись металлом, из которого выполнены баки вышедших из строя стиральных машин.

Самодельный пресс из баков от стиральных машин

Стальной пресс своими руками для винограда изготавливается в следующей последовательности.

Баки от ненужных стиральных машин разрезают и из полученного металла, используя сварочный аппарат, изготавливают две цилиндрических емкости без дна. Высота обеих емкостей должна составлять 24 см, а диаметры – 23 и 29 см.
Емкость меньшего диаметра будет выполнять функцию корзины, в которую будут загружаться ягоды перед отжимом. В стенках такой емкости по всему ее периметру необходимо просверлить отверстия диаметром 8 мм, располагая их в шахматном порядке. Наружная емкость необходима для того, чтобы обеспечить сбор сока, который будет выходить через отверстия в стенках корзины при оказании давления на загруженные в нее ягоды. Чтобы обеспечить слив готового сока из наружной емкости, в ее нижней части необходимо выполнить вырез.
Для установки наружного цилиндра с корзиной надо изготовить поддон с бортиками, одну из сторон которого следует сделать скошенной, чтобы обеспечить более удобный слив отжимаемого сока. С зауженной стороны поддона, откуда будет сливаться сок, бортика быть не должно.
В качестве пуансона, который будет оказывать давление на загруженное в корзину сырье, можно использовать фланец диаметром 21 см. Такой фланец при помощи сварки соединяют с винтовым стержнем, в качестве которого можно использовать винт от водопроводной задвижки. К верхней части винта приваривают головку с отверстием для рукоятки, при помощи которой он будет приводиться во вращение.
В паре с винтом, на нижнем конце которого зафиксирован пуансон, работает гайка, вваренная в верхнюю горизонтальную перемычку П-образной рамы. Чтобы обеспечить высокую устойчивость рамы самодельного пресса для винограда, ее бетонируют в пол или надежно закрепляют на поверхности рабочего стола при помощи винтов.

Размеры можно менять в соответствии с габаритами вашего бака от стиральной машинки

Винт используется покупной или заказывается у токаря

Рабочую поверхность фланца-пуансона вышеописанной конструкции рекомендуем перфорировать сверлом диаметром 4 мм, что позволит снизить давление на боковые стенки корзины пресса. Изготавливая такой виноградный пресс, желательно также приварить бандажные кольца в верхней и нижней частях корзины, что обеспечит ее расположение точно по центру наружной емкости.

Самодельный пресс из стальных элементов можно использовать для отжима не только винограда, но и смородины, черноплодной рябины, яблок и травянистого сырья. Чтобы извлечь максимальное количество сока из отдельных видов растительного сырья, последнее необходимо предварительно измельчить, используя для этих целей обычную мясорубку или специальную дробилку. Дробилка для винограда своими руками, а также устройства подобного назначения для других видов растительного сырья могут быть изготовлены с минимальными финансовыми затратами.

Принцип работы: изготавливаем самостоятельно

Прессы для отжима сока можно изготовить и своими руками из подручных материалов, в этом нет ничего сверхсложного. Главная их задача – получение чистого сока из измельченных фруктов путем механического давления на массу.

Конструкции могут быть следующих видов:

механические;
пневматические;
гидравлические.

Вне зависимости от типа энергия может поступать ручным способом или с помощью электродвигателя. При этом принцип конструкции схож у всех разновидностей и состоит из:

перфорированной емкости для мезги (измельченного сырья);
пресса;
поддона (сокоприемника);
основания (рамы);
рабочий механизм (винт с рукоятью в случае механического варианта).

Среди самодельных вариантов наиболее распространены:

винтовой (червячный) пресс для отжима сока;
гидравлический.

Как изготовить винтовой пресс?

Винтовой вариант конструкции изготовить проще всего. Сам поршень приходит в движение под действием винта, при этом давление на фруктовую массу осуществляется равномерно, способствуя наиболее оптимальному выжиму, оставляя практически сухой жмых. Считается, что таким способом отжим сока из яблок осуществляется примерно на 70 %.

Изготовить винтовой пресс можно как из дерева, так и из металла. В первом случае можно обойтись без навыков сварки.

Что потребуется:

материал для изготовления рамы-опоры (дерево или металл);
металлическая или деревянная емкость для бака и перфорированного бака;
винтовой механизм с рукоятью;
расходники (гайки, винты, саморезы).

Изображение	Описание
	Шаг 1 Собирается опорная рама. Как правило, она имеет вид прямоугольного основания, расположенного вертикально с нижней рамой для поддона. Если в качестве материала используется древесина, то лучше не использовать хвойные породы по причине содержания смол, что может ухудшить вкусовые качества продукта.
	Шаг 2 Делаем бак. Он может быть сооружен самостоятельно из листа стали, но неплохо подойдет и старый бачок из нержавейки или любая подходящая емкость. Фото наглядно демонстрирует расположение перфорированных отверстий для свободного выхода сока из мезги.
	Шаг 3 Винтовой механизм размещается непосредственно над баком. На конце винта располагается круг, равный диаметру бака для равномерного распределения давления. Ручная соковыжималка прессового отжима может быть изготовлена на основе обычного домкрата, в таком случае давление будет осуществляться не только сверху, но и снизу.

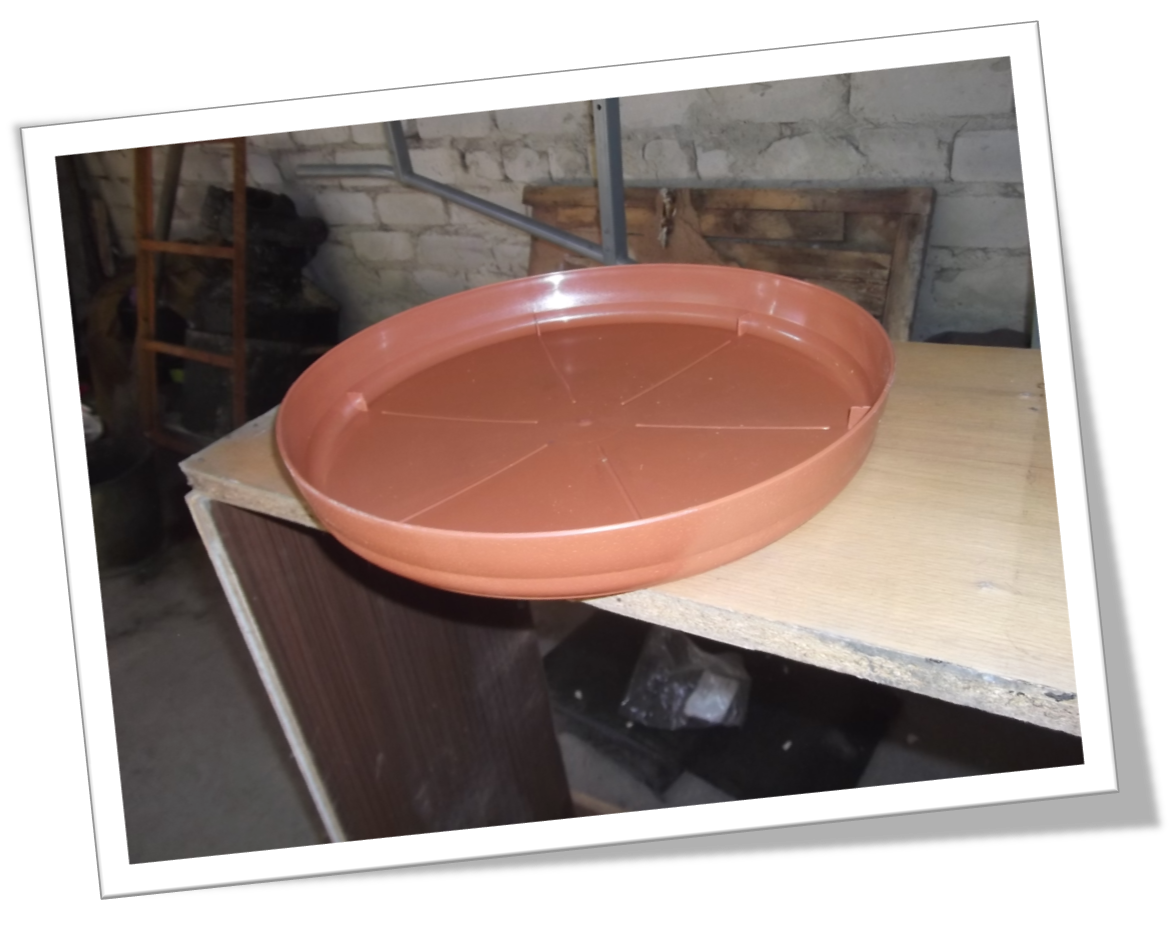

	Шаг 4 Поддон необходимо поместить под перфорированный бак для сбора жидкости.

Как изготовить гидравлический пресс?

Гидравлический пресс для яблок и других фруктов считается более производительным и позволяет тратить меньше усилий на производство сока. Конструктивные особенности в общих чертах схожи с червячным аналогом, основным различием является лишь механизм прессования фруктовой массы.

Инструкция, расположенная в таблице, позволит сделать пресс гидравлического типа в домашних условиях:

Шаг 2

В качестве корпуса для гидравлического механизма отжима можно использовать бочку, пластиковый или самодельный деревянный бак со сливным отверстием на дне.

Упорный круг лучше изготавливать из древесины лиственных пород. Крайне не рекомендуется использовать в качестве материала ДСП, поскольку формальдегид, входящий в состав материала, может негативно повлиять на вкусовые качества, и, в общем, небезопасен.

Шаг 4

Прессовая соковыжималка для яблок работает за счет гидравлического элемента, который крепится на направляющей над баком

Важно обеспечить плотное прилегание к опорному кругу для равномерного распределения давления

Как сделать самодельный пресс для винограда своими руками

В изготовлении самодельного гидропресса в домашних условиях для винограда нет ничего сложного. Из подручных материалов можно изготовить простой аппарат, который существенно облегчит жизнь винодела.

Надо подготовить емкость для загрузки ягод необходимого размера.
Для этого может сгодиться барабан от старой и неработающей стиральной машинки. В стенках этой емкости проделывают отверстия при помощи дрели, располагая их в шахматном порядке.
Найти емкость, которая будет хоть чуточку больше предыдущей.
При этом она должна быть без дна, а внизу следует сделать дополнительные отверстия.
Подготовленные посудины вставить друг в друга
, а между ними установить брусок из дерева, создав таким образом необходимый зазор.
Из дерева нужно изготовить раму, имеющую форму буквы П.
На ее перекладину установить толстый блин, изготовленный из чугуна или же из нержавеющей стали. Чтобы его зафиксировать, в раме нужно проделать дополнительное отверстие.
Обе емкости поместить в большой таз.
Он может быть изготовлен из любых полимеров, предназначенных для работы с пищевыми продуктами. В тазу предварительно проделать отверстие для шланга, через который и будет стекать сок.
П-образную рамку забетонировать в земле.
Именно она будет служить основой для рабочего механизма. На нее смонтировать собранную ранее конструкцию из таза и двух емкостей.
Приготовить емкость для сбора сока, в которую опустить второй конец шланга.
Загрузить в барабан виноград и прикрыть его щитом,
изготовленным из нержавеющего материала или из дерева. Поверх щита опустить блин. Нажим контролировать при помощи рычага.
Выделяемый сок постепенно будет стекать через отведенный шланг.

Не следует подвергать мезгу прессованию более трех раз.

После первого отжима получается высококачественный сок, который можно использовать не только для приготовления вина, но и употреблять в свежем виде. Второй и последующие отжимы дают уже менее качественный продукт, из которого изготавливают алкогольные напитки.
Можно также смешивать соки разных отжимов, что существенно улучшит характеристики конечного продукта.

Как видим, простой пресс для винограда вполне можно изготовить своими руками. Ничего сложного в этой процедуре нет, зато изделие послужит хорошим помощником в домашнем виноделии. Затраты на материалы будут небольшие и вполне себя оправдают.

Большое количество урожая винограда невозможно съесть сразу или оставить на долгое хранение в гроздях, поэтому возникает необходимость в его переработке
. В зависимости от сорта из ягод давят домашние соки, делают вино или ставят на уксус. Все эти напитки требуют измельчения ягод и выдавливания из них жидкости. Для этих целей и приобретают в фермерское хозяйство пресс. Его можно купить в готовом виде или сделать самим. Принцип работы его достаточно прост, поэтому схема самостоятельной сборки понятна даже начинающим садоводам. Второе название инструмента – давилка.

Пресс для винограда из стиральной машины

Если имеется старая стиральная машина, бак которой выполнен из нержавеющей стали, то из него можно самостоятельно сделать соковыжималку. Если у стиральной машины есть работающая центрифуга, то из устройства изготавливают центробежную модель соковыжималки.

В любом случае, первым делом рисуют детализированный чертеж будущего агрегата и подготавливают необходимые расходные материалы, инструменты.

Действовать важно по следующей схеме:

все элементы тщательно чистят от накипи, коррозии и ржавчины. Полировать поверхность удобно обычной наждачной бумагой;
в конструкции будет всего 2 отверстия. Через одно загружается сырье, а через другое стекает отжатый сок. Если на стиральной машине имеются другие отверстия, их закрывают при помощи вставок, вырезанных из резины;
вырезают болгаркой из нержавеющей стали прокладку, a также подготавливают терку из нержавейки. В круглом листе из нержавеющей стали просверливают множество отверстий, разделяют круги на несколько секторов, после чего набивают режущие зубья, а весь элемент закрепляют шурупами;
в барабан вставляют надежные металлические ребра жесткости, а также оборудуют его фильтрационной сеткой;
загрузочную емкость изготавливают из какого-либо цилиндра, например полиэтиленовой трубы, которую закрепляют уголками из металла

Важно закрепить ее с небольшим сдвигом в одну из сторон, таким образом, чтобы край этой трубы совпадал с выходом из терки;
чтобы сырье удобно было прижимать, подготавливают толкатель из какого-либо черенка;
во избежание опускания устройства ниже допустимого уровня, устанавливают ограничитель;
подготавливают и закрепляют электродвигатель.

В зависимости от его мощности, агрегат будет более или менее мощным.

Важно все конструктивные элементы надежно закрепить и зафиксировать, кроме того, электрические элементы нужно изолировать

Пошаговая инструкция для изготовления своими руками

Перед тем как делать пресс для вина своими руками, принимается решение, из какого материала он будет сделан. И его принцип работы. Мы будем рассматривать винтовой механизм, так как рычажный аппарат в домашних условиях сделать не получится. Чтобы сделать такую конструкцию, не надо получать специальные навыки и знания.

Важно использовать экологически чистые материалы. Они не должны впитывать выдавливаемый сок. Некоторые мастера используют для этих целей подручные средства, к примеру, барабан стиральной машинки, автомобильный домкрат, старую деревянную бочку или пивную кегу

Конечно, можно специально купить и новые материалы

Некоторые мастера используют для этих целей подручные средства, к примеру, барабан стиральной машинки, автомобильный домкрат, старую деревянную бочку или пивную кегу. Конечно, можно специально купить и новые материалы.

Что потребуется

Существует несколько базовых вариантов пресса. Разберём один из них. Для него потребуется:

Ёмкость. Изготавливается из деревянных дощечек. Потребуется 20 штук, высотой 320-350 мм, шириной 45-55 мм, толщиной от 15 мм.
Металлические пластины для изготовления стягивающего обруча и крепления. Толщина металла от 0,5 мм до 1 мм будет достаточной.
Винт.
Домкратный механизм.
Прессующая плоскость. Поршень может быть изготовлен из дерева или пластика.
Поддон для сбора сока. Можно взять обычный пластиковый таз.
Крепёжные элементы. Болты, уголки, саморезы.

Потребуется минимальный набор инструментов.

При сборке надо иметь набор слесарных инструментов:

отвёртки, шуруповёрт;
молоток;
ножовка по металлу и по дереву;
плоскогубцы;
набор накидных или рожковых ключей;
рулетка.

Пошаговая инструкция

Конструкция останется без изменений, но некоторые её элементы могут иметь разный вид или особенности. При этом инструкция по сборке почти не изменится.

Для начала – описание сборки классического варианта. После разберём отличия других.

Из дерева пресс собирается следующим образом.

Дощечки раскладываются в ряд. Полоски металла накладываются на них сверху и снизу. При помощи саморезов скрепляется металл с дощечкой, и надо оставить между дощечками расстояние 10-12 мм. Прикрепив, таким образом, все дощечки, конструкция сворачивается, а концы полос нержавейки скрепляются болтами. Получается корзина.
Замеряем её внутренний диаметр. И по этому размеру делаем поршень (пуансон). Его можно сделать деревянным, выпилив круг нужного диаметра. Обязательно надо оставить зазор между краями поршня и корзиной. Диаметр круга будет меньше внутреннего диаметра корзины от 1 до 2 см.
Давление на поршень будет идти с помощью винта и рукоятки.
Из металлических пластин или деревянных брусков собирается корпус (рама) по реальным размерам конструкции. Крепим все части с помощью болтового соединения или сварки. В нижнюю его часть ставится поддон, на него устанавливается корзина и в неё укладывается ягода. На ягоду кладётся поршень. В поддоне делается отверстие, и в него крепится трубка для отвода сока.
Винт с рукоятью закрепляется в корпусе пресса, нижним концом упирается в поршень. Теперь установка в сборе.

Автомобильный домкрат

Вместо винта с рукояткой можно использовать автомобильный домкрат. Устанавливается в верхней части агрегата, ставится на поршень, а верхняя его часть упирается в раму. В остальном всё без изменений.

Простая схема пресса.

Из нержавейки

Иногда делают корзину из нержавейки. В этом случае берётся готовая ёмкость или приспосабливается барабан от стиральной машинки. Процесс изготовления корзины будет сложнее, и потребуется специальное оборудование.

Баки разрезают, из листов нержавейки делается два цилиндра. Швы свариваются. Получаем 2 цилиндра с разными диаметрами – 23 и 29 см диаметром. В стенках ёмкости с диаметром 23 см сверлятся отверстия в шахматном порядке для лучшего сбора сока, она будет использоваться в качестве корзины. Вторая ёмкость служит для сбора сока.

Есть два варианта. Дно цилиндра можно заварить и вывести трубку. Или конструкцию также можно ставить в тазик. Либо сделать специальный поддон. В таком поддоне можно с одной стороны отогнуть борт и сделать слив.

Как пуансон, можно использовать фланец диаметром 21 см.

Из пивной кеги

Этот вариант отличается немногим. У кеги срезается верхняя часть, а из дна выводится трубка. Кегу надо будет обработать так, чтобы не осталось острых краёв и заусениц.

Инструкция и чертежи, как сделать своими руками в домашних условиях

Для измельчения небольшого урожая (до 500 килограммов) достаточно своими руками соорудить деревянную дробилку по предложенному чертежу. Её изготовление состоит из таких этапов:

Сбить нижнюю раму из досок. Её параметры зависят от количества вальков и размеров нижнего бункера.
Приготовить вальки. Их возможно приобрести в магазине готовых деталей.
Из досок сбить бункер для ягод. Он сверху должен расширяться для удобства загрузки сырья.
Для вращения вальков нужны 2 металлические шестерёнки.
Установить с помощью металлических шпилек вальки. Закрепить с внешней стороны шестернями.
Подобрать ёмкость – контейнер для готовых жмыха, сока. Размер верхней части зависит параметров рамы.

После этого приступают к финальной сборке. На контейнер со смесью закрепляют опорную раму с вальками, и верхний бункер. На одной из осей вальков закрепляется ручка. С её помощью давилка приводится в движение. Все детали покрывают бесцветным лаком по дереву. Он должен быть нетоксичным и безопасным.

Виноградные дробилки – что это?

Такая дробилка представляет собой небольшое, достаточно простое устройство, позволяющее быстро измельчать ягоды, из получившейся смеси в дальнейшем приготавливать вино или выжимать сок.

Дробилки используют и в домашних условиях, и на предприятиях.

Наиболее простой аппарат включает в себя бункер для загрузки ягод или фруктов, в нижней части этого бункера находятся два вальца, которые расположены параллельно друг другу. Данный бункер располагается на металлической или деревянной раме-каркасе, устройство приводится в действие механическим способом – ручкой, которая через систему шестеренок вращает вальцы. В некоторых моделях дробилок предусмотрена емкость, в которую попадает измельченное сырье.

Вальцы располагаются на небольшом расстоянии друг от друга, и когда ягоды попадают между вальцами, виноград измельчается, при этом его косточки не повреждаются. При вращении ручки, вальцы крутятся в разные стороны, и ягоды, попадающие между вальцами, раздавливаются, после чего сок с мякотью попадает в емкость или чан, расположенный снизу дробилки. Изготавливают электрические и механические дробилки.

Итак, есть много разных видов виноградных прессов. Готовое устройство можно либо купить в магазине, либо сконструировать его своими руками. Самостоятельная сборка совсем несложная, главное – подготовить все необходимые расходные материалы, инструменты, и действовать строго по схеме.
