Отрезной дисковый станок по металлу своими руками

Классификация отрезных станков

Дисковые станки для резки металла разделяются по разным факторам. Основное разделение — по количеству рабочих частей инструментов (отрезных дисков). К ним относятся:

Установки с одним режущим диском. Отличаются малой мощностью, низким показателем КПД. Используется для нарезания металлических профилей, труб, арматуры, других элементов. Дорогие модели оборудуются регулятором изменения положения режущей части относительно заготовок под углами.
Агрегаты с двумя отрезными дисками. Отличаются высоким показателем производительности. Одна рабочая часть неподвижна, вторая закрепляется на направляющих для передвижения. Используется на крупных предприятиях для скоростного выполнения технологических процессов.

Еще один вариант классификации отрезных установок — вариант подачи рабочей части. Среди них выделяются:

Фронтальная подача.
Нижняя подача.
Механизмы с маятниковым ходом диска.

Зависимо от того как подается дисковая пила, изменяется конструкция всего агрегата, появляются особенности его управления.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

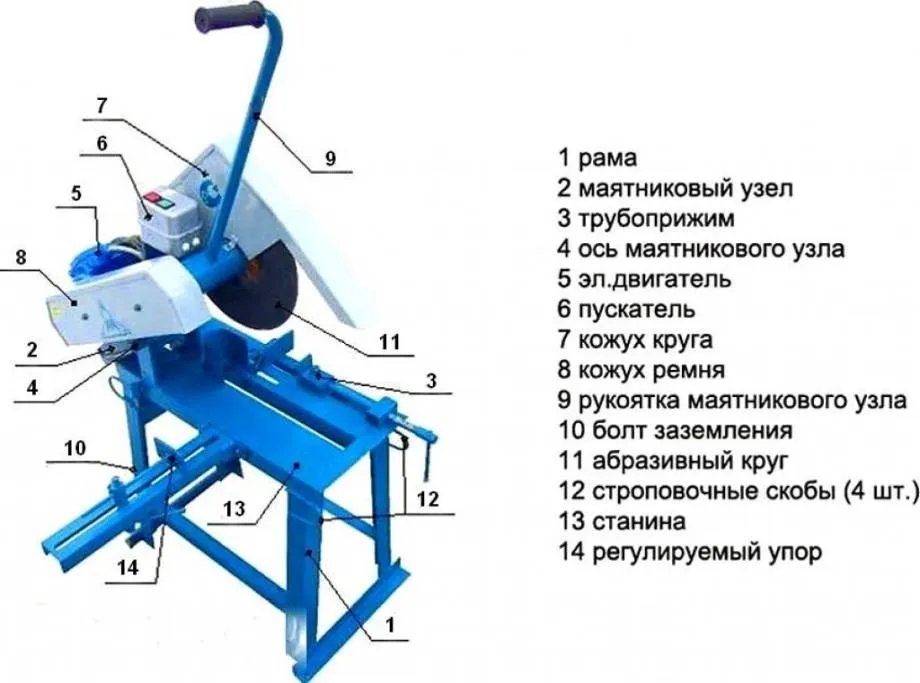

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

простое и надежное крепление заготовки;
значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

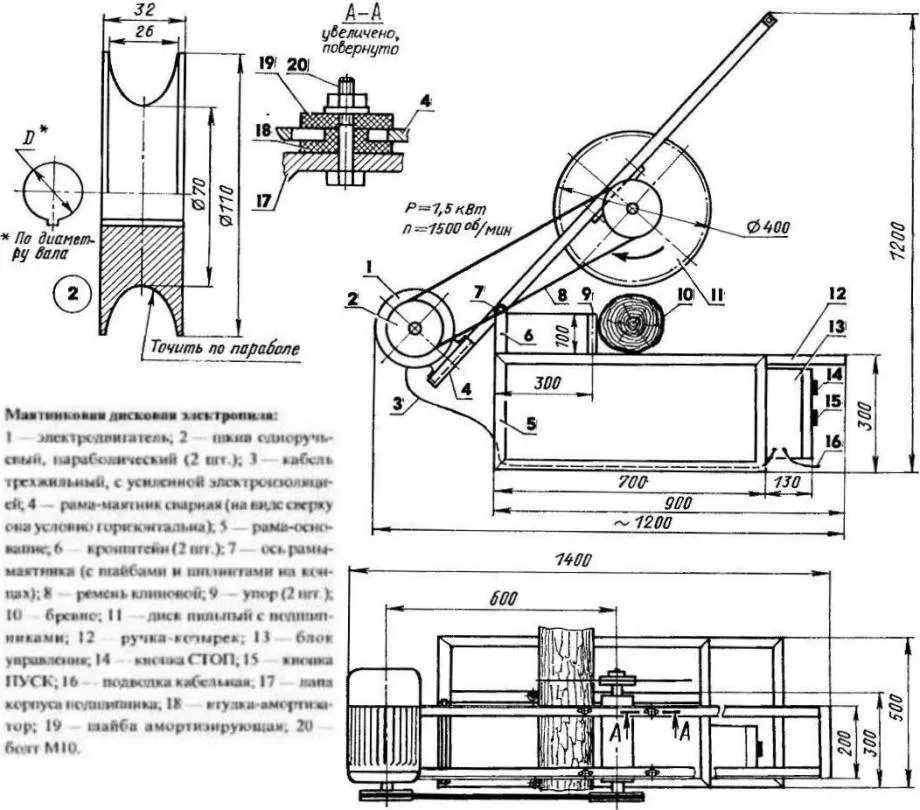

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

Картинка № 4. Маятниковая дисковая пила Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

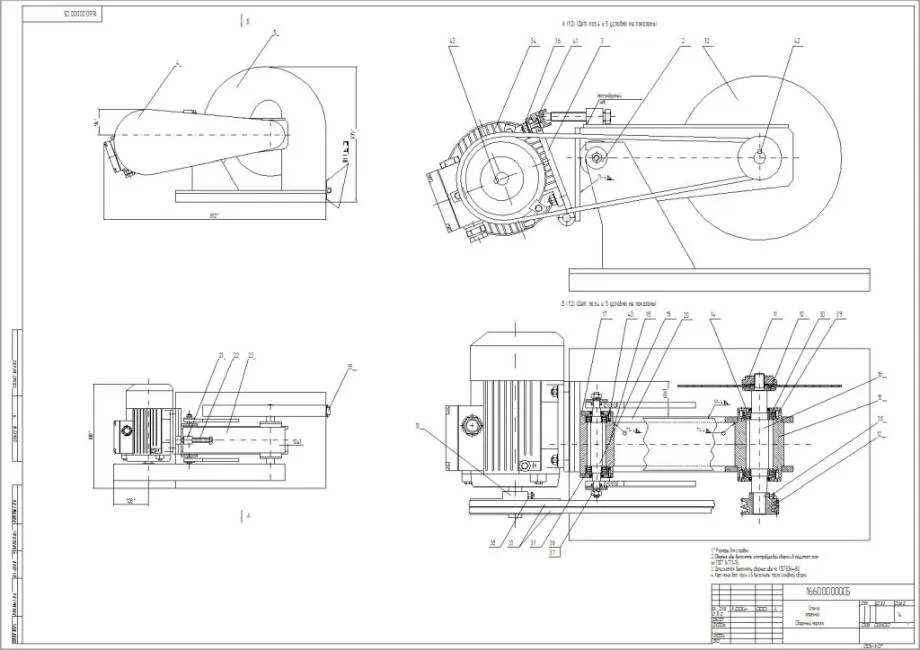

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску. Картинка № 7

Чертеж станины

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Рабочий стол

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска. На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео. Здесь поворачивается не заготовка, а консоль с диском и двигателем.

https://www.youtube.com/watch?v=fWig3NEiR_M

Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности

Важно придерживаться некоторых фундаментальных требований:

правильно рассчитать скорость вращения диска;
отрегулировать угол вращения, он должен быть строго перпендикулярным плоскости рабочего стола;
выставить усилие подачи диска в зону реза;
установить на рукоятке кнопку аварийной остановки;
оснастить отрезной станок защитными кожухами диска и вращающихся частей.

Преимущества самодельного оборудования

Самодельные приспособления для ручного инструмента пользуются большой популярностью. Востребованность объясняется тем, что в мастерской они не занимают много места, что очень удобно в малых помещениях таких как гараж или подвал, что в основном и используют самодельщики.

Еще одним преимуществом самодельного оборудования является то, что владелец будет его изготовлять добротно, хоть такая самоделка и добавит в весе, но у нее будет запас прочности.

Чертежи подобного оборудования доступны для общего использования, но многие умельцы их дорабатывают самостоятельно, опираясь на собственные потребности.

2 Самодельный станок

Как правило, это простые отрезные станки, сделанные своими руками с минимальными материальными затратами. Вариантов существует довольно много — от простого насаживания на вал электромотора режущего диска, до уже существенной рамной конструкции с вертикальной (маятниковой) ручной подачей.

При выборе варианта изготовления своими руками следует обратить внимание на то, насколько загружен работой будет инструмент, и какой сложности операции будут проводиться на нем

2.1 Процесс изготовления

Станок сделанный своими руками, который имеет высокую производительность и позволяет отрезать заготовки под нужным углом, так как оборудован специальным креплением.

Последовательность сборки:

Сварить основание станка в виде рамы состоящей из двух взаимно соединенных частей на поворотных элементах.
Собрать режущий узел, который состоит из вала и шкива привода и отрезного диска.
Установить его на маятник (подвижную верхнюю раму) при помощи которого возможен подъем или опускание режущей части.
Установить электрический двигатель и соединить его со шкивом вала отрезного диска через приводной ремень.
Изготовить и присоединить защитные кожухи для приводного ремня и режущего диска.
Закрепить верхнюю раму на нижнем основании и оборудовать ее пружинами для облегчения подъема и плавного опускания.
Изготовить и установить устройство для надежного закрепления обрабатываемой детали в нужном положении.
Провести электропроводку.
Проверить правильность установки всех узлов и конструкционных элементов.
Выполнить пробный пуск.

Самодельный станок из болгарки для резки металла

2.2 Советы специалиста

Исходя из опыта мастеров, которые смогли сделать отрезной станок своими руками и получили опыт в процессе работы, следует обратить внимание на следующие моменты:

при установке отрезного диска диаметром 400 мм, станку потребуется электродвигатель мощностью не менее 3 кВт;
скорость вращения диска желательна в пределах 3000 оборотов в минуту;
на рабочем валу станка желательно размещать шкив привода слева, а режущий диск справа. Это не позволит гайке крепления режущего диска самопроизвольно отвинчиваться во время работы;
для вала, передающего через приводной ремень вращательный момент на режущую часть, наиболее подходят 204-е и 205-е подшипники.

Отрезной станок, сделанный своими руками, лучше оснащать 3-х фазным электромотором, рассчитанным на питание от 380 вольтовой сети. Если есть доступ только к электросети в 220 В, необходимо будет установить пусковые конденсаторы.

2.3 Альтернативная самоделка

Из вышеописанного устройства понадобится только рама, имеющая крепление для заготовок и позволяющая выполнять маятниковые движения. Вместо установки на ней вала с приводным шкивом делается крепление для установки стандартной болгарки на отрезной станок.

Такое устройство позволит резать болгаркой металл с более высокой точностью и освободившейся одной руке, что не мало важно при выполнении сложных работ

Дисковые отрезные аппараты

На практике мастера изготавливают станки трех разновидностей: ленточные, маятниковые, дисковые. Первый тип сложнее всего изготовить в рамках домашней мастерской. Оптимальным вариантом считается станок для резки металла дискового типа.

Ленточнопильный станок

В состав таких агрегатов входят:

отрезной диск;
маятник;
рабочий стол;
электрический двигатель;
механизм привода.

Для стандартной мастерской достаточная мощность используемого двигателя — 1,5 кВт. Мощность электродвигателя зависит от типа используемого металла. Если при работе используется металл с тонкими стенками, то мощности 1,5 кВт для такого двигателя будет достаточно. Для проведения частых работ по резке труб из профиля понадобится агрегат мощностью 3 кВт.

Важным показателем двигателя является количество оборотов, которые он совершает в процессе нарезания металлической детали. Рекомендуемое число оборотов составляет не меньше 3000 в минуту. При низких оборотах электродвигателя отрезной диск не в состоянии работать оптимально.

Особое внимание необходимо уделять диаметру используемого круга. Мастера советуют выбирать круги диаметром 300-350 мм при мощности электродвигателя 2 кВт. При указанных параметрах рекомендуемое количество оборотов двигателя составляет 3000-4400 оборотов в минуту

При увеличении показателя круг разрушается, а при низких оборотах он быстро перегревается и стирается

При указанных параметрах рекомендуемое количество оборотов двигателя составляет 3000-4400 оборотов в минуту. При увеличении показателя круг разрушается, а при низких оборотах он быстро перегревается и стирается.

Особенности сборки аппарата на основе болгарки

В условиях мастерской имеется возможность осуществить сборку самодельного отрезного станка по металлу на основе болгарки. Потребуются инструменты и материалы:

швеллер;
пусковое реле;
несколько профильных труб с квадратным или прямоугольным сечением;
вал;
педаль управления;
лист из металла для рабочего стола;
пружина;
металлический уголок;
два подшипника.

Пусковое реле станка

В отличие от станка дискового типа, работа такого аппарата имеет более точный результат. Процесс сборки очень совпадает со сборкой дискового, но имеет ряд особенностей:

изготавливаются каркасные детали;
обустраивается шарнирное соединение на маятниковом рычаге;
изготавливается кронштейн в форме буквы «П», в котором делаются отверстия для монтажа редуктора шлифмашинки;
изготавливаются планки с хомутами, за счет которых болгарка закрепится на маятнике;
сваривание хомута, кронштейна и режущего инструмента (альтернативой может стать использование резьбового соединения для монтажа указанных элементов);
прессовка в опоры подшипников;
прессовка подшипников на вал с двух сторон;
сварка маятника на краю рабочей платформы с обязательным отступом от края на 0,5 см;
монтаж болгарки и защитного кожуха;
установка возвратной пружины.

После установки всех элементов конструкции станок запускается в пробном режиме. Дополнительно потребуется подогнать паз под инструмент и установить опоры, с помощью которых крепится обрабатываемый металл.

На заключительном этапе работ станок покрывают эмалью. Она обезопасит агрегат от неблагоприятного воздействия ржавчины.

При работе с болгаркой мастеру необходимо защищать руки и глаза от воздействия искр. Любые работы проводятся в защитных рукавицах и в маске.

Правила безопасности при работе с самодельным станком

Так как УШМ при резке металла образует много иск, необходимо следить за тем, чтобы вблизи не было легковоспламеняемых материалов. Сторона, куда будет направлено искрообразование, должна быть ограждена стойким листовым металлом.

При работе на самодельном станке обязательным условием является установка защиты, так как части диска могут отлетать в любые стороны. Также эта защитная часть останавливает круговые искры диска.

При изготовлении станка необходимо учитывать то, что искры должны лететь от человека, а не на него, то есть необходимо закрепить УШМ правильной стороной

Но даже в этом случае, важно надеть защитную одежду, очки, перчатки

Эксплуатация самодельного станка

При использовании самодельного отрезного станка нужно соблюдать ряд эксплуатационных правил:

Работать в защитных очках, перчатках, чтобы уберечь себя от попадания металлической стружки.
Периодически смазывать подвижные элементы машинным маслом.
Очищать рабочие поверхности от скапливающегося мусора после проведения работ.
Проверять целостность оснастки перед запуском двигателя. Менять диски зависимо от того, какой металл будет разрезаться.
Если появились посторонние звуки, отключить агрегат от сети, не включать до выяснения причин поломки.
Не забывать про установку защитного кожуха

Важно сделать механизм, которые будет сдвигать его во время перемещения маятника вниз.
Не пытаться разрезать сверхпрочные материалы, работать длительное время на максимальных оборотах.

Самодельное оборудование не предназначено для серийного производства.

Отрезные станки по металлу используются как на промышленных предприятиях, так и в частных мастерских. Для строительства, обустройства дома, можно собрать агрегат для распила металлических заготовок своими руками. Подготовить инструменты, расходные материалы, начертить чертеж. Далее провести работы, проверить работоспособность основных элементов перед началом обработки металла.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете как самостоятельно можно сделать отрезной станок имея 3 фазный двигатель и кучу металлолома. Каждый уважающий себя мастер просто обязан иметь в своей мастерской болгарку, но при длительной работе при помощи УШМ начинаются проблемы с спиной, потому как при обработке, распиловке металла приходится нагибаться, что не очень то профессионально. Многие сегодня переделывают болгарки в отрезные станки, что намного повышает производительность труда. А вот наш автор пошел еще дальше и создал станок абсолютно с нуля, имея 3 фазный двигатель еще Советского производства и металл в виде уголка, трубы и листа . Так же из уголка был сварен стол, а столешница имеет толщину равную 5 мм.

Работать подобным станком довольно удобно, уже не придется гнуть спину над металлом, а просто кладется заготовка на стол, зажимается тисами и опускается пилящая часть. При установленном мощном двигателе в 1500 оборотов, метал режется как масло.

И так, давайте же рассмотрим, что конкретно понадобится автору для сборки станка?

Материалы

3 фазный электродвигатель 1500 оборотов
уголок
проф труба квадратного сечения
краска
подшипники
гайка
болт
пружина
отрезной диск
листовой металл 2 и 5 мм
труба
фанера
автомат выключения
шкив
ремень

Инструменты

токарный станок
болгарка
сварочный аппарат
дрель
молоток
напильник
штангенциркуль
набор гаечных ключей

Процесс создания отрезного станка своими руками.

И так, первым делом автор начинает вытачивать шпиндель на токарном станке, он точится под 306 е подшипники и имеет диаметр 30 мм. С одной стороны посадочное место под шкив, а с другой соответственно для установки отрезного круга и резьба для его крепления.

Схема и чертежи.

154 Поделились

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно! В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов.

При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно! Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Изготовление самодельного отрезного станка

Не будем томить и сразу приступим к делу. Для изготовления отрезного станка своими руками нам понадобятся:

Электродвигатель (трёхфазный, 1500 оборотов).
Металлический уголок и профильная квадратная труба.
Подшипники.
Болты, гайка.
Отрезной диск, шкив и ремень.
Лист металла толщиной 2 и 5 миллиметра.
Обыкновенная труба.
Фанера
Автомат выключения.
Инструменты (токарный станок, болгарка, сварочный аппарат, дрель, молоток, напильник, штангенциркуль, и гаечные ключи).

Прежде, чем начать изготовлять отрезной станок, изучаем схемы и чертежи и смотрим, какая подходит больше под необходимые задачи.

Достоинства и недостатки

При полной комплектации маятниковая пила абсолютно безопасна и комфортна в использовании. Пылесборник собирает элементы абразива и частицы металла. Зажим для закрепления заготовки держит отпиливаемую деталь и не допускает перекоса полотна.

Достоинства маятниковых отрезных станков:

Многофункциональность, достаточно просто заменять полотно пилы.
Качественный, точный срез заготовки, за счёт точности работы маятниковой установки, особенно это касается профессионального инструмента компании Макита.
Высокая скорость резки, маятниковая отрезная пила по металлу работает достаточно быстро.
Доступность и лёгкость монтажа. Купить такую пилу достаточно просто, она предлагается практически во всех магазинах инструментов. При особой необходимости можно собрать маятниковую пилу своими руками.
Лёгкость обслуживания и смены элементов устройства и режущих дисков. Особенно просто заменять полотно пилы.

Недостатки: единственным недостатком этого рода станков является их высокая стоимость в профессиональном исполнении. Так, маятниковая пила Makita стоит от 10 тыс. рублей. Но в то же время инструмент компании Макита наиболее ценится нашими промышленниками. Макита выпускает электроинструмент и комплектующие, то же самое полотно пил, высокого качества и разной цены, от бытовых моделей, до высокопрофессионального оборудования.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Модели станков для резки металла

Продаваемое оборудование оснащается поворотной столешницей для резки под разными углами. Самоделки изготавливаются в двух вариантах: поворотными под углом 45° и неповоротными. Для каждого варианта в интернете можно найти чертежи отрезного станка из болгарки своими руками с полной деталировкой.

Поворотное устройство

Для изготовления в таком варианте станка понадобится:

УШМ;
стальной уголок на 50 и на 40;
труба для водопровода с условным проходом Ду32 и 25;
труба профильная 15х15, 20х20; 25х25;
стальной лист толщиной 4 мм;
закрытые или полузакрытые радиальные подшипники 202 — 2 штуки, упорный подшипник 8102;
шпилька М14;
метизы М6, М8 и М14;
дверная пружина;
жесть или оцинковка.

Порядок изготовления:

Отрезать от 50-го уголка два куска.
Просверлить в них отверстия. Диаметр отверстий 14 мм .
Получившиеся детали прикрепить к болгарке болтами к местам крепления рукояток.
В таком положении сваркой в двух местах прихватить уголки. После чего, открутив от болгарки, окончательно проварить.
Для изготовления каретки необходимо от трубы Ду32 отрезать кусок.
Из трубы Ду25 отрезать заготовку, меньшую по длине на высоту двух подшипников.
Впрессовать один 202 подшипник в трубу Ду32.
Вложить в нее отрезок Ду25.
Забить второй подшипник.
Сваренные уголки и каретку соединить шпилькой М14.
Стойки для надежности изготавливаются из 50-го уголка. Для получения одинакового размера обоих деталей их необходимо стянуть струбцинами. В данном состоянии следует просверлить отверстия.
Стойки прикручиваются к каретке.
Из профильной трубы 20х20 вырезать две тяги оптимальной длины и ручку.
Для основания достаточно листа в 4 мм и размером 600х600 мм.
Сварить конструкцию.
Прорезать в листе паз для выхода круга.
Закрепить возвратную пружину.
Зажим в виде тисков можно изготовить из шпильки куска трубы 20х20 и гаек. Гайки привариваются к основанию. Шпилька, вращаясь, перемещает трубу вперед, осуществляя зажим.
Для удобства вращения можно сделать маховичок, приварив длинный болт.
Кожух изготавливается по шаблону. Две зеркальные выкройки.
Каркас нарезается из уголка, к которому винтами М6 закрепляются выкройки.
Кожух закрепляется на штатные отверстия.
Для крепления на верстаке в основании сверлятся два отверстия под болты М8.

Вариант неповоротный

В отличие от первой модели, данная конструкция более сложная в техническом плане. Она имеет регулирование вылета ушм. Такую возможность она получила из-за использования автомобильных стоек машины.

Ввиду тонкого каркаса стоек необходимы кронштейны, в которые вставляются амортизаторы. Диаметр трубы подбирается под конкретные амортизаторы. Станина для болгарки своими руками, чертежи которой представлены, изготавливается из уголка. Остальные заготовки изготавливаются согласно чертежам.

Сварку конструкции следует производить полуавтоматом. Высота шва при этом минимальна, и нет необходимости в дальнейшей зачистке. Для облегчения хода механизм собирается на подшипниках. При этом исключается люфт и заклинивание. Высоту подъема болгарки ограничивает поперечина и шпилька. Откручивая гайку, амортизаторы поднимают механизм кверху. Это обеспечивает использование ушм разных моделей.

Для пиления труб под углом конструкция оборудуется поворотным столом. Жесткое крепление трубореза обеспечивает точный рез, а необходимый угол обеспечивает поворотный механизм, который требуется закрепить в нужном положении.

Требования к рабочему столу конструкции

Отрезной агрегат должен иметь рабочий стол оптимальных размеров. Необходимые параметры составляют: 701*1000*900 мм. Стол сваривается из уголка размером 25*25 мм, после чего покрывается листом из стали, имеющим толщину 3 мм. В листе заранее делаются прорези в месте вращения круга.

На рабочем месте закрепляется струбцина с поворотным прижимом и поворотный упор. Подобный самодельный механизм позволяет нарезать изделия под углом и перпендикулярно.

Любой отрезной аппарат по металлу требует при его монтаже соблюдения ряда условий:

требуется регулировка угла вращения (его расположение должно быть перпендикулярным относительно поверхности рабочего стола);
мастеру необходимо защитить свои руки от повреждений, установив кожухи вокруг диска и вращающихся элементов;
важно заранее рассчитать вращательную скорость круга;
снабдить рукоятку аварийной кнопкой остановки, которая при нажатии руки моментально останавливает работу всего механизма;
усилие подачи круга расположить в зоне реза.

Регулировка угла вращения

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Классификация по способу подачи режущего элемента

В продаже имеется большое количество станков, перед приобретением, важно понять, как работает система подачи режущего элемента. Режущий элемент может подаваться следующими способами:

фронтальная подача режущего диска;
устройство с реализацией нижней подачи режущего элемента;
конструкция, основанием которой происходит работа маятниковым способом.

Металлическое основание отрезного станка может быть напольным или настольным при использовании. В первом случае, устанавливается диск большего диаметра, что позволяет резать больший объем деталей. Настольное оборудование более мобильно, имеет сниженный вес.

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

устанавливаем первый диск и фиксируем гайкой;
устанавливаем второй диск и фиксируем гайкой;
замеряем получившееся расстояние между дисками;
устанавливаем защиту на болгарку;
проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.

Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок. Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.
