Как сделать штроборез: насадка на болгарку

Штроборез самодельный – простейший вариант

Не внося серьезных изменений в конструкцию болгарки, можно быстро и без затрат изготовить простейшее устройство для штробления путем фиксации на валу одного диска для работы по бетону.

Порядок работ с инструментом:

• Закрепить на валу диск для работы по бетону.
• Сделать разметку на обрабатываемой поверхности.
• Выполнить два прохода и сформировать паз нужного размера.

Этот метод имеет минусы:

• проблематично обеспечить стабильность размера;
• сложно выдержать глубину паза.

Штроборез самодельный. При увеличении длины шпинделя можно установить на него пару бетонных дисков и за один цикл сформировать канал. Это сэкономит время, но не решит проблему пылеобразования.

Дополнительные приспособления

Ни один штроборез из болгарки не будет функционировать также как заводское изделие. Все дело в том, что самодельные устройства выполняют процесс штробления частично. Для того, чтобы проложить необходимые канавки и выдолбить штукатурку между пропилами, приходится дополнительно использовать перфоратор. Некоторые дрели могут работать по такому принципу. И все-таки для этих целей рекомендуется использовать настоящий перфоратор, способный пробивать высокопрочные материалы.

Правила эксплуатации и безопасности

При использовании самодельного приспособления:

1. Запрещается включать и эксплуатировать болгарку с отсутствующим или поврежденным защитным экраном. Не допускается установка режущего инструмента с габаритами, превышающими допустимые пределы (диаметр указан в паспорте и на корпусе инструмента).
2. Необходимо учитывать допустимую частоту вращения и соответствие инструмента обрабатываемому материалу (например, не допускается пилить бетонные плиты дисками, рассчитанными на стальные конструкции).
3. Не допускается применять режущий инструмент с дефектами и использовать расходные материалы низкого качества.
4. Следует направлять вращение по ходу перемещения инструмента по поверхности стены.
5. Необходимо учитывать соответствие мощности ширине и глубине борозды. Например, при резке канавки глубиной 35-40 мм при ширине 45-50 мм требуется мотор мощностью не менее 1500 Вт.
6. Не следует резко вдавливать алмазные диски в стену перед началом резки. Для снижения нагрузки на силовой привод нужно погружать инструмент в бетон плавно. Оператор затем передвинет болгарку по линии разметки.
7. Необходимо использовать защитные очки, перчатки и респиратор. Установленные насадка и система отвода пыли не обеспечивают полной защиты оператора от летящих осколков бетона.
8. Установку новых дисков допускается производить только после отключения шлифовальной машинки от сети переменного тока.
9. Не допускать перегрузки или перегрева электродвигателя инструмента (часть оборудования оснащена защитными биметаллическими предохранителями, разрывающими цепь питания при чрезмерном росте температуры обмоток). Появление запаха горелой изоляции и повышенное искрение коллекторного узла указывают на неисправность болгарки.

Установка на вал болгарки двух дисков

Штатная болгарка рассчитана на установку 1 алмазного диска. Для монтажа второго элемента используют удлиненный вал (выпускается некоторыми изготовителями оборудования или заказывается в мастерской) или специальную гайку.

Переходник накручивают на штатную ось, для крепления второго инструмента на втулке предусмотрен короткий вал с резьбой для фиксации. Для выполнения каналов шириной до 10 мм мастера разделяют режущие элементы шайбами (дополнительные гайки не требуются).

Дополнительным недостатком является нарушение центровки, приводящее к появлению вибраций. Следует учитывать, что переходная гайка обеспечивает фиксированное расстояние между режущими кромками, поэтому потребуется приобрести или изготовить несколько втулок для выполнения штраб разной ширины.

Регулировка глубины пропила

Для корректировки глубины резки насадка имеет двойной кожух. Мастер отпускает фиксирующий болт и выставляет требуемый вылет режущего инструмента.

Затем болт затягивают и включают болгарку в сеть для проведения пробной резки. Если глубина пропила соответствует требованиям, то производят штрабление канавок во всем помещении.

Штроборез и болгарка для штробления – чем различаются?

При отсутствии штробореза для проделывания канавок подойдет любой инструмент аналогичных характеристик, например болгарка для штробления. Главным отличием между ними является наличие у штробореза двух отрезных кругов, инструмент имеет большую мощность, что позволяет успешно, а главное очень быстро и с минимальными усилиями обрабатывать большие поверхности из любых строительных материалов – от легких пористых до монолитных из бетона.

Несмотря на схожий принцип работы устройств, когда отрезные диски углубляются в стены на заданную глубину, между ними есть ряд существенных конструктивных отличий:

• Расположение режущей насадки штробореза строго перпендикулярно платформе.
• Наличие платформы (или подошвы) облегчает проведение работ. Опирая инструмент на прорезаемую поверхность, его плавно ведут в нужном направлении.
• Наличие регулировочного приспособления позволяет выставить необходимую глубину прорезаемой канавки.
• Для снижения уровня запыленности помещения и создания более комфортных условий инструмент обязательно оснащают пылеотсасывающим устройством.
• Наличие двух регулируемых абразивных кругов. Механизм регулировки позволяет настроить нужное расстояние между каналами с учетом размеров скрытой проводки.
• Редукторы, подшипники имеют лучшее исполнение.

Штроборез это профессиональный специализированный инструмент, поэтому он не лишен некоторых недостатков:

• Высокая стоимость. Покупка любого качественного электроинструмента обойдется в кругленькую сумму, поэтому она выгодна в случаях постоянной работы и не оправдана при разовом применении.
• Узкая направленность выполняемых работ. Инструмент с двумя отрезными кругами мало подходит для резания плитки, металла.

Если необходимо проштробить всего пару метров канавок, то перед приобретением дорогостоящего оборудования многие задумываются о возможных альтернативных методах работы или как использовать имеющиеся в наличии инструменты. Например, ту же болгарку.

При помощи отрезного диска по камню, установленного на болгарке, возможно сделать пропилы, но препятствием является образование большого количества пыли, затрудняющей проведение работ. Проникнув внутрь шлифмашинки, она способна забить собой обмотки, статоры, редуктор, что может привести к перегреву и неисправности щеток, якоря, ротора.

Есть еще один заметный недостаток. Добиться одинаковой глубины штробы, ровного края, строго перпендикулярного расположения пропилов на всей протяженности относительно друг друга практически невозможно. Поэтому если длина крепежного вала позволяет, то крепят дополнительный диск и все работы выполняют за один заход, но это требует переделки УШМ.

Несмотря на перечисленные сложности, сделать из болгарки полноценный штроборез можно. Для этого придется осуществить ее модернизацию – продумать отвод пыли, грамотно расположить два отрезных круга, добиться надежной фиксации шпинделя. Расположение резаков должно быть строго перпендикулярным, крепление надежным, поскольку на очень высоких скоростях вращения малейший перекос может привести к биению, вызвать поломку инструмента, а его ремонт потребует дополнительных материальных и временных затрат.

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

• Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
• Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

• Не требуется разбирать болгарку.
• Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
• Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
• Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

1. На вал болгарки устанавливается первый диск.
2. Сверху на него ложится втулка и на нее – второй круг.
3. Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:

Прокладка штробы по стене из кирпича

Кирпичи скрепляются между собой цементным раствором, который можно удалить без усилий. Это выполняется при помощи зубила и молотка. Штроба должна идти именно по шву кладки. При этом пылеобразование будет минимальным. Вертикальная борозда выполняется перфоратором с использованием разных насадок. В штроблении поверхностей стен немаловажную роль играет материал, из которых они выстроены. От него зависит и ход работ, имеющий свои особенности. Процесс выполнения:

1. До начала штробления молотком и керном нужно наметить места для отверстий в виде углублений (тогда сверло не будет уходить в сторону).
2. Держать инструмент под прямым углом по отношению к стене, чтобы не сломать сверло от воздействия механической нагрузки.
3. В процессе выполнения происходит сильное нагревание и затупление инструмента, поэтому периодически следует его охлаждать в холодной воде.

Сложнее работать с пережжённым кирпичом. Определить его можно по чёрному цвету пыли. Этот промежуток расстояния нужно проходить на малых оборотах с подключением ударного способа работы инструмента. Перемычки между дырами удаляются с использованием стамесок перфоратора в режиме «без сверления».

Штроборез из болгарки своими руками

к использованию именно болгарки

Однако особенности конструкции таковы, что её использование приводит к образованию большого количества пыли. Однако если вы знаете ценник на штроборез, то для создания каналов для прокладки кабеля или труб вы, скорее всего, сделаете выбор в пользу изготовления инструмента своими руками.

В штроборезах, которые предлагаются в магазинах, в составе конструкции имеются два диска. На болгарку установка такого механизма обойдётся достаточно дорого. Закрепление первого диска происходит как обычно. Для того чтобы закрепить ещё один, потребуется вторая гайка с дополнительным кольцом. Оно используется для фиксации второго диска.

При помощи второй гайки происходит закрепление второго диска, который лежит на первой родной гайке инструмента. Работать переделанной под штроборез болгаркой можно только с установленным на неё предохранительным кожухом. В этом случае при работе возникающая пыль будет направляться в сторону от вас.

Особенности использования самодельного штробореза

Для этого трубка загибается, после чего скрепляется хомутами, чтобы она не создавала препятствий для вращения дисков. К штроборезу мотор пылесоса домашний мастер может закрепить своими руками. Делать это нужно таким образом, чтобы, держа инструмент в руках, не возникало никаких проблем.

Возможность для использования самодельного штробореза будет лишь в том случае, если в комнате, в которой проводятся работы, имеются две розетки. Используя болгарку как штроборез, можно заметно снизить затраты времени на выполнение работы. Вам будет обеспечены условия для создания ровной штробы. В созданную канавку вы без проблем сможете уложить кабель тёплого пола или электропровод.

Если в квартире проводятся электромонтажные работы, то будет вполне достаточно небольшого штробореза. С его помощью владелец с минимальными затратами сил и времени может создать канавку шириной до 30 мм. Если стоит задача проложить трубы водопровода, то необходимо использовать более габаритные приборы.

С их помощью можно создать штробу, в которой можно спокойно расположить трубы диаметром до 50 мм. Если для выполнения монтажных работ необходима канавка больших размеров, то в этом случае следует выполнять два и более параллельных резов.

При выполнении ремонтных работ в квартире часто возникает необходимость в создании штробы для прокладки проводки или для укладки труб водопровода. Для выполнения этой работы необходим штроборез.

Однако этот инструмент достаточно дорогой и не каждому по карману. Но решение есть. Для выполнения штробления в стенах можно использовать обычную болгарку, переделанную под штроборез.

Работа эта несложная и не отнимает много времени. Совершив определённые манипуляции, вы можете получить подходящий для штробления инструмент, которым при минимальных затратах времени и сил вы сможете создать канавки в стенах для укладки инженерных коммуникаций.

Приспособления для шлифовальной машинки

Учитывая, что конструкция бороздодела подобна шлифмашинке, умельцы научились делать штроборезы из болгарки своими руками. Эти механизмы режут бетонные стены без пыли, для этого они приспосабливают пылесос. Устройство штробы в бетонной стене — трудное дело. Для этой операции применяются мощные машины. В домашних условиях такой возможности нет, поэтому умельцы применяют шлифовальную машинку и алмазный круг для резки бетона. Чтобы во время работы уменьшить запылённость помещения, устанавливают самодельную насадку, соединённую с пылесосом.

Конструкция насадки проста. Отрезок канализационной трубы диаметром 60 и длиной 500 миллиметров при помощи строительного скотча крепится к нижней части корпуса болгарки. На верхней стенке торца трубы сделать пропил шириной 20 мм для захода режущего инструмента. Во время работы вращение круга происходит против часовой стрелки, тогда вся пыль и осколки бетона попадают в трубу, где захватываются воздушной струёй и подаются в накопитель пылесоса.

Машинка УШМ предназначена в основном для шлифования поверхности материала и резки металла, поэтому применяется режущий инструмент в виде тонкого диска. Для штробления стен нужна болгарка с двумя дисками. Установить два диска не составляет особого труда. Для этого в магазине нужно купить зажимную гайку. Тогда на посадочное место машинки устанавливается алмазный диск и специальная гайка, на которую садится второй алмазный круг и укрепляется купленной гайкой. Созданный механизм можно смело назвать штроборезом.

Самодельный защитный кожух

Безопасностью при работе на самодельном оборудовании нельзя пренебрегать. Все болгарки имеют высокие обороты, что может быть причиной разрыва круга и травмирования работника. Поэтому нужно следить, чтобы механизм имел защитный кожух. Эффективность работы в значительной степени зависит от мощности машинки и плотности обрабатываемого материала. Возникает много различных проблем, которые определяют оптимальную характеристику выбора алмазного круга, особенно когда нужно подобрать режущий инструмент для высокоэффективного резания.

Чтобы надёжно защитить себя от воздействия пыли и поражения при разрыве режущего инструмента, опытные специалисты предлагают изготовить на болгарку для штробления стен закрытый кожух с патрубком. Конструкция самоделки проста. За идею взят стандартный кожух, добавлена платформа, боковая щёчка, патрубок и регулятор глубины резания. Чертежи на изделие изготавливаются в виде эскизов по ходу работы с учётом наличия необходимых материалов. Процесс изготовления:

1. Платформа изготавливается из листовой стали толщиной 2 мм. Размер основания 250х90 мм. По осевой линии прорезано окно для выхода режущего круга.
2. С одного края основания приварен шарнир для регулировки глубины резания, с другого кронштейн с прорезью для фиксации.
3. Щёчки изготавливаются из стального листа толщиной два миллиметра. Форма в виде полукруга, закрывает две трети режущего инструмента.
4. Ширина кожуха — 40 миллиметров. На одном конце приварена ось шарнира, с другой — шпилька М6 с барашком для фиксации.
5. Наружная щёчка имеет патрубок для шланга пылесоса и хомут крепления к шейке болгарки.

https://youtube.com/watch?v=x2wv4rpDy7U

Бороздоделатель для газобетона

Газобетон, по сравнению с бетоном, режется легче, поэтому можно приспособить любой электроинструмент, который есть в домашней мастерской: дрель, перфоратор, ручную циркулярку. Идея выглядит следующим образом. Купить шпоночную фрезу по металлу, установить её в перфоратор и по разметке фрезеровать канавку. Для простоты выполнения операции нужно изготовить из дерева простенькую насадку. Для этого понадобятся две рейки 300х50х30 миллиметров, два деревянных отрезка размером 300х150х20 мм.

Технологический процесс изготовления приспособления:

1. Сделать салазки. Для этого две заготовленные рейки шурупами прикрепить к основанию, в котором вырезано отверстие для выхода фрезы.
2. К основанию прикрепить перпендикулярно кронштейн из доски для упора и фиксации электроинструмента.
3. Изготовить дощатую каретку с отверстием под шейку перфоратора.
4. Перед работой выставить размер глубины резания, подложив под каретку и основание деревянные подкладки.

Самостоятельное изготовление

Подобрать готовый защитный кожух для УШМ с пылеотводом не всегда возможно, так как не все изделия совпадают по присоединительным размерам. Кроме того, они не всегда бывают в наличии. Третьим ограничивающим фактором является цена — модель Metabo GED125 обойдется в 3800 руб., а Bosch GWS 22-230 стоит 13800 руб., что в 2 раза дороже самой болгарки. Такие цены вынуждают владельцев УШМ задумываться о самостоятельном изготовлении защиты от пыли, тем более, что особой сложности это мероприятие не представляет.

Люди, имеющие технический склад ума, изобретают подобные приспособления и переделывают для этого емкости, которые оказались под рукой. В результате появляются вполне работоспособные, хоть и неказистые с виду, приспособления. Они выполняют поставленные задачи нисколько не хуже промышленных образцов, а обходятся практически даром. Рассмотрим некоторые варианты:

Самодельный кожух из кастрюли

Из старой кастрюли можно изготовить своими руками кожух как под шлифовку бетона, так и под отрезной круг или штробление.

• необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
• затем отрезается сегмент, определяющий величину вылета диска из кожуха;
• вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
• по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
• берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
• устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной линии, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
• внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
• отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.

Читать также: Сделать зернодробилку своими руками видео

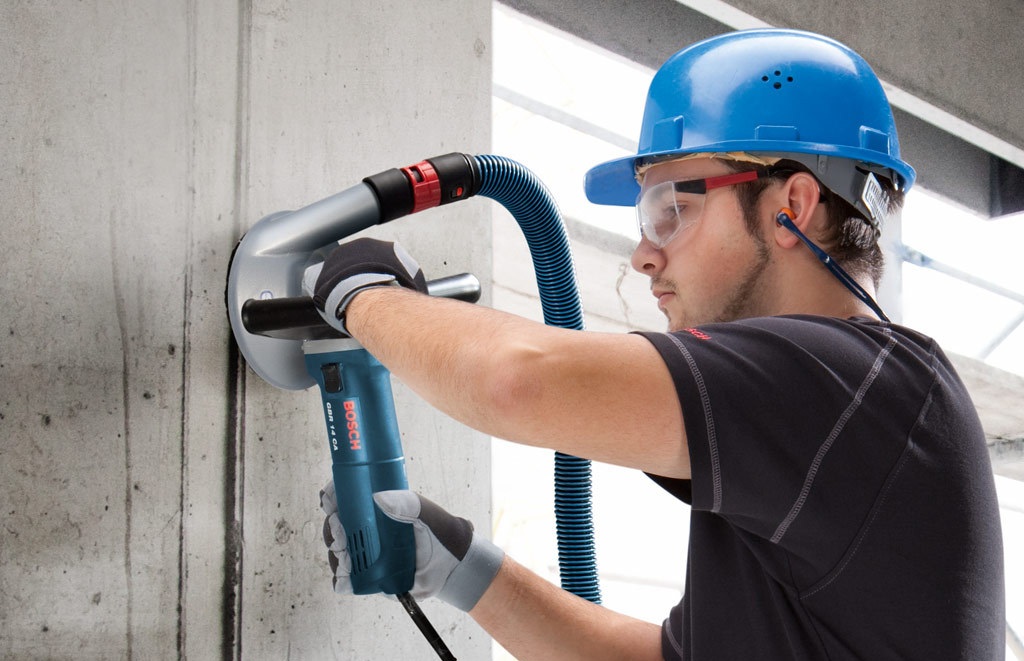

Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.

Приспособление из канистры

Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.

Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.

Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.

Кроме большого количества достоинств, угловая шлифовальная машинка обладает одним недостатком. При проведении различных работ с древесиной или бетоном УШМ производит много мелкой пыли. Этот мусор затем необходимо убирать из самых труднодоступных мест. Чтобы этого избежать, стоит пользоваться кожухом для болгарки под пылесос, который можно изготовить своими руками из подручных материалов.

Самодельный инструмент из УШМ

• второй диск;
• упорную площадку;
• защитный кожух.

Для установки второго отрезного круга подбирают дополнительную разделительную шайбу. Расстояние между дисками, как и ширина штробы, зависит от длины шпинделя редуктора. Выставить требуемое расстояние можно при помощи нескольких штатных гаек.

Первый отрезной круг, установленный на рабочий вал, фиксируется штатной гайкой, которая послужит разделительной втулкой. Фиксацию второго осуществляют гайкой для обдирочного диска, который включен в комплект угловой шлифмашины, но эту гайку накручивают низом вверх. Полученного расстояния будет достаточно для пропила в стене канавки под электрические провода.

Если позволяет длина рабочего вала, то регулировку расстояния между резаками производят прокладочными шайбами, или изготавливают установочную втулку. Канавки получаются большей ширины и подходят для укладки трубопровода или нескольких проводов одновременно. Чтобы обеспечить надежный прижим, крепящую гайку модернизируют – наваривают втулку с внешней резьбой. После установки первого диска на втулку следом надевают необходимое количество гаек, тем самым выставляя требуемую ширину резания. Для крепления другого диска используется штатная гайка от болгарки.

Поскольку шлифмашинка не рассчитана на нагрузки, вдвое превышающие стандартные, вызванные установкой дополнительного резака, чтобы не допустить перегрев или замыкание, каждые 15-20 минут делается перерыв для охлаждения электродвигателя, редуктора, коллектора.
