Надежный ручной окучник для картофеля своими руками

Самодельный плуг для минитрактора своими руками. Какую конструкцию выбрать?

Лемешно отвальный плуг, собранный своими руками.

Конструкции плуга разнообразны и зависят от типов обрабатываемых почв и видов выполняемых работ. Различают следующие модификации:

• Лемешно-отвальные – имеют рабочий инструмент в виде клиньев, с помощью которых производится подрезание пласта почвы, его сдвигание и раскрашивание. Используются на минитракторах и мотоблоках в мелких хозяйствах.
• Дисковые – используют на твердых и тяжелых грунтах для предварительной вспашки. Свободно вращающиеся ножи в виде металлических дисков разрезают верхний слой, а расположенные дальше отвальные элементы переворачивают пласт.
• Роторные – современная модель плуга, где несколько рабочих ножей установлены на подвижный вал. Такая конструкция обеспечивает высокую производительность, но сложна при самостоятельном изготовлении.

Самым распространенным вариантом является самодельный двухкорпусной плуг с рабочими инструментами в виде лемехов и отвалов. Эта модель проверена временем и опытом многочисленных фермеров. Такие конструкции часто дополняются предплужниками, производящими срезание верхнего задернованного слоя почвы.

Подкормка перед окучиванием

Даже при достаточно высоком уровне плодородия почвы и правильном проведении предпосадочной подготовки участка под выращивание картофеля с целью получения высокой продуктивности необходимо проводить подкормку овощной культуры на разных стадиях вегетации:

• после появления первых всходов для подкормки картофеля используется раствор на основе птичьего помета или навоза, разведенных водой в соотношении 1 : 15 и настоянных в течение двух суток;
• подкормки рекомендуется осуществлять после дождя или обильного полива с расходом порядка литра питательного раствора на каждое растение;
• вторая подкормка производится непосредственно перед проведением первого окучивания и предполагает использование «Растворина» или раствора мочевины, разведенной в количестве столовой ложки на ведро воды;
• допускается проводить подкормку картофеля перед окучиванием стандартно разведенным раствором на основе куриного помета или жидкого коровяка с добавлением древесной золы;
• очень хорошей результативностью обладает внекорневая подкормка древесной золой, разведенной из расчета 100 г на ведро теплой воды;
• на стадии активной бутонизации подкармливать картофельные посадки желательно раствором из трех столовых ложек древесной золы и столовой ложки сульфата калия, разведенных в 10 л воды;
• внекорневые подкормки обязательно осуществляются в пасмурную погоду или в вечерние часы, после захода солнца.

Максимально положительно сказывается на урожайности подкормка на стадии массового цветения картофельных кустов раствором на основе пары столовых ложек суперфосфата и ½ кг птичьего помета, разведенных в ведре воды. Если нет необходимости проводить окучивание, то после подкормки целесообразно осуществлять поверхностное рыхление грунта между рядами.

Изготовление окучника «ёжик» своими руками

Сделать самостоятельно окучник-пропольник «ёжик» для мотоблока будет сложнее, чем окучиватель дискового или листерного типа. Поэтому перед началом изготовления стоит более тщательнее подготовиться, просмотрев несколько видео- и фото-инструкций различных «самоделок».

Сначала из листовой стали толщиной 5-8 мм при помощи болгарки нужно вырезать 2 круга диаметром 27 см и 2 круга диаметром 6 см, кромку выровнять и хорошо зашкурить.
Определив центр больших дисков, вырезать в них круги меньшего диаметра (около 15-16 см), чтобы получились кольца. Для того, чтобы вырезать внутренние круги, понадобится плазморез или сверлильный станок. Кромку колец и получившихся средних дисков следует выровнять и зачистить. В малых дисках просверлить отверстие около 2 см, для этих целей подойдет дрель и коронка по металлу.
При помощи дрели и сверла по металлу необходимо просверлить отверстия для крепления шипов. В кольцах около 15 штук, в средних дисках – 10, в малых – 5. Далее болгаркой прорезать края дисков и колец до отверстий. Заготовки по форме должны напоминать шестеренки.
Теперь необходимо изготовить ступицы. Для этого подойдет стальная труба с диаметром сечения 25 мм и 4 подходящих по внутреннему диаметру трубы подшипника. Болгаркой отрезать 2 отрезка трубы, обточить кромку и внутреннюю поверхность с двух сторон, вставить подшипники.
Средние диски в центре расточить на токарном станке до диаметра ступиц. Диск должен насаживаться на ступицу плотно, но с возможностью снятия без дополнительных инструментов.
На токарном станке изготовить упорные втулки (пыльники), закрывающие подшипники. Две втулки должны подходить по диаметру к осям, а две – под болт на 10.
Сборку начинаем с оси, на нее надевается втулка, далее – подшипник, распорная втулка и подшипник со ступицей. Сверху ставится втулка с меньшим отверстием, и вся конструкция фиксируется болтом. Вторая ступица собирается аналогично.
Можно приступать к нарезке шипов длиной 6 см. Для них берется стальная проволока диаметром 12 мм, и нарезается под углом 45° с одного конца. Таких заготовок нужно такое количество, сколько вырезов под них подготовлено на дисках и кольцах будущего окучника. Обточить неровности срезанных кромок шипов на наждаке. Приварить их к дискам и кольцам.
Этап сборки «ежей» включает в себя установку на ступицы колец (с помощью шаблонов: втулки и приваренной к ней шайбой по внутреннему диаметру колец), средних и малых дисков

Следует обратить внимание на то, чтобы все шипы «смотрели» режущей кромкой в одну сторону, по ходу движения. Установленные детали фиксируются сваркой.
Из проволоки диаметром 12 мм изготовить распорные прутья и приварить к шипастым деталям, по 6 на каждый окучник

Шаблоны убрать, отрегулировать диски и все еще раз проварить сваркой. К свободному концу осей приварить крепежные втулки. Конструкцию покрасить для предотвращения коррозии.
Для полученных «ежей» будет использоваться рама от дискового окучника, под которую необходимо сделать кронштейны из прута диаметром 30 мм и самодельных втулок с отверстием под болт на 16. Прикрутить окучники болтами.

Зная принцип изготовления самодельных окучивателей, можно сделать вывод о том, какой окучник является лучшим в работе, а какой легче собрать. Технология применяется одна и та же, за исключением малых деталей для каждого вида окучивателя. От способа сборки и типа оборудования зависит настройка приспособления. Не покупая заводские плуги, а изготовив их своими руками, можно сэкономить денежные средства.

Какими окучниками для мотоблока вы пользуетесь для возделывания картофеля или других овощных культур?

Как собрать окучник, не прибегая к услугам специалистов

Любой окучник должен быть многофункционален, поэтому необходимо уделить внимание адаптивности его регулирования. Регулировка по высоте осуществляется при помощи телескопического аппарата центральной части

Для этого в данную трубку вставляют трубку меньшую в сечении, которая переходит в заднюю тягу. Такой подход позволяет при возделывании земли приспособить окучник к индивидуальным параметрам человеческого роста.

Атакующий угол контролируется при помощи наклонов центральной стойки, по отношению ее размещения к горизонту земли. Такого эффекта добиваются, изменяя угловую разность между вертикальной станиной и передней тягой.

Как сделать ручной окучиватель картофеля своими силами так, чтобы станина инструмента была подвижной? Для этого переднюю тягу шарниром присоединяют к центральной стойке, а само регулирование проводится при участии талрепа. Это позволяет сменить угол наклона постепенно, в зависимости от того, на каком типе почв приходится работать и от параметров ведущего человека. При отсутствии талрепа угол регулируют посредством перемещения пластины в необходимое положение и фиксирования ее болтами в нужных пазах.

К этой стойке затем приваривается задняя тяга и сами отвалы, и закрепляется передняя тяга, при помощи шарнирного механизма и длинного болта. Задняя тяга выглядит как большая буква «П», ширина которой – 50 см. Длина рукояток не менее 20 см. В центре вилки приваривают вертикальную трубку, по длине она равна 30 см, и этим концом конструкция вставляется в полость вертикальной тяги.

Чтобы иметь возможность регулировки высоты стойки, на верхнем ее конце рассверливают проемы, и тоже самое проделать с вертикальной вилкой. Передняя тяга по ширине должна соответствовать задней. Однако длина ручек передних тяг обязана соответствовать параметрам хозяина, чтобы он мог спокойно поместиться между поручнями и с комфортом браться за них.

Чтобы изготовить дисковые отвалы — из стального листа вырезаются две одинаковых пластины. Им придается полукруглая форма, похожая на диски с классического сельскохозяйственного плуга. Обе половины плуга фиксируются на вертикальной стойке. Сварной шов должен быть ровным, без сколов. Все сварные части необходимо зашлифовать болгаркой, а края подрезающих дисков заточить. Подрезающая часть будет принимать на себя основное сопротивление почвы при обработке делянки. Не стоит покупать готовые диски, поскольку заточить такой металл можно будет только при помощи специального и дорогостоящего оборудования.

Из чего сделать ручной окучник — видео

Сельское хозяйство развивается огромными темпами, как и другие направления домашних и промышленных технологий. Картофель — царь всех овощей, считается самой популярной культурой, которую выращивают на огородах.

А сам он отличается хорошими питательными свойствами, разнообразием способов приготовления и отличным вкусом.

Чтобы получить хороший результат, нужен соответствующий уход. Окучивание — процесс присыпания почвы к нижней части растения. Причины использования этой процедуры:

• от присыпанной части отрастают дополнительные клубни;
• поступает больше воздуха;
• уничтожаются сорняки.

Окучивать картофель с помощью тяпок — прошлый век. Такой способ отнимает очень много сил и времени. Сегодня не смену полюбившимся инструментам пришли новые окучники, которые позволяют справиться с процессом намного быстрее и легче.

2 Как сделать окучник для мотоблока своими руками?

Окучник своими руками можно сделать, используя довольно простые конструкции. В этом нет ничего сложного. Чтобы создать традиционный нерегулируемый окучник нужно из металла толщиной 2 миллиметра по шаблону вырезать половинки изделия.

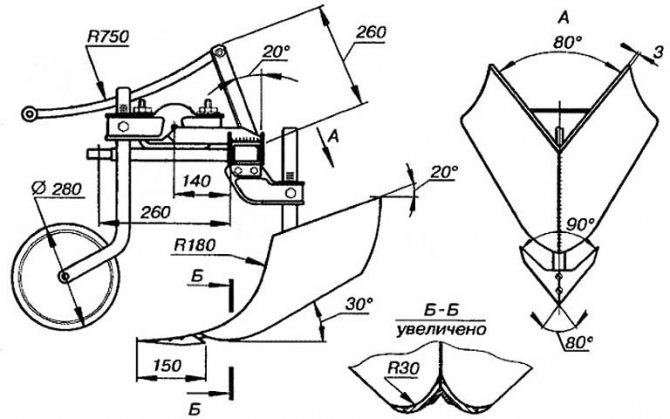

Чертеж плуга-окучника для мотоблока

Далее эти части изогнуть до совпадения радиусов, после этого сварить за 3 прохода. Швы обрабатываются болгаркой. В конечном итоге должен получиться ровный слой металла.

Дисковый окучиватель своими руками также можно изготовить. Для этого необходимо выбрать тип крыльев. Лемехи отвалы, или диски — это стальные листы толщиной 1,5 — 2 миллиметра, у которых отогнуты нижние кромки.

Главное, чтобы диски были симметричные. Иначе тогда конструкцию будет вести в сторону, что значительно затруднит работу. Для создания агрегата можно использовать лемехи, которые служили в качестве сеялки .

Устанавливать лемехи нужно под углом, выдерживая между нижними точками расстояние, которое соответствует ширине колесной колеи, равной ширине междурядий.

Для соединения элементов между собой, применяется болтовое соединение или сварка. Диски соединяются с помощью регулируемых переходников.

Кроме диска, основными частями инструмента выступают: винтовые талрепы, стойки и Т — образный поводок. Талрепы нужны чтобы регулировать вертикальную ось поворота диска. Самодельный окучник крепится к мотоблоку своими руками при помощи балки с крыльями.

Окучник дисковый ручной изготавливается на основе чертежа, при этом очень важно предусматривать соотношение конструкции крепления и размеров. Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек.

Чтобы облегчить работу с инструментом необходимо обустройство подшипников скольжения. Повысить надежность изделия можно установить подшипники, а не втулки скольжения.

Окучивание картофеля окучником к минитрактору

Применение дискового окучника для мотоблока своими руками облегчит работу и поможет повысить урожайность.

Чтобы прикрепить самодельный окучник к мотоблоку используется кронштейн к сцепке без грядиля. К кронштейну крепится поводок агрегата при помощи стопора и болтов с шайбами. Внутрь квадратной трубы вставляют штопор и плотно прижимают к наружной поверхности.

После этого окучиватель для мотоблока своими руками готов к работе. Тягу мотоблока можно увеличить, работая на первой передаче. Если колеса пробуксовывают в процессе окучивания их необходимо спарить.

Окучник для минитрактора устанавливается, чтобы окучивать свой картофель. Чтобы инструмент был действительно эффективен, необходимо картофель высаживать правильными рядами, расстояния между растениями должно иметь равные значения.

Для того чтобы обработать сельскохозяйственные культуры механизированным способом используется высокопроизводительный окучник для трактора. Его основное назначение — это междурядная обработка картофеля от сорняка и окучивание клубней для повышения урожайности.

2.1 Изготовление ручного окучника в домашних условиях (видео)

Главная / Оборудование / Окучиватель дисковый ручной для картошки своими руками

При выращивании картофеля существуют приемы, которые игнорировать и тем более упускать никак нельзя. Одним из них является окучивание подросших картофельных кустов, цель которого – создание воздухообмена в грунте. Если участок, занятый под посадку картофеля, небольшой, то многие обходятся своими силами и сапкой, но когда площадь достаточно обширная, тогда уже требуется механический помощник для облегчения физического труда и сокращения времени на обработку. Узнайте, как сделать ручной окучник для картофеля своими руками по чертежам и видео .

Что такое окучивание и зачем это делать

Как только на поверхности появляются первые листья, картофель нужно окучить. Для этого к кустику нужно подгрести землю таким образом, чтобы вокруг него образовался своего рода конус. Это делается для того, чтобы у растения развилось большее количество клубней, они налились и окрепли.

Если говорить научным языком — у картофеля образуются подземные стебли, которые называются столоны. Сами клубни — это утолщения на концах столонов. У них есть одна особенность — они растут только в полной темноте. При попадании на свет в них образуется хлорофилл и они зеленеют. Окучивание картофеля способствует тому, чтобы побеги не вылезли из почвы, а оставались под слоем земли. Цель процедуры — стимулировать рост столонов, а значит и клубней

Кроме того, рыхление обогащает почву, а соответственно и клубни необходимым кислородом, в конечном итоге окучивание способствует повышению урожая картофеля.

Традиционный способ — посадка и окучивание картофеля в рядах

Мы разобрались для чего окучивают картофель, но в этой процедуре есть свои нюансы: когда именно к ней приступить, сколько раз окучивать за сезон и в какое время предпочтительнее это делать.

Смотрите видео: Дисковый окучиватель для мотоблока

Чтобы сделать окучиватель для картофеля, вам необходимо выполнить следующие шаги:

1. Сначала два диска фиксируются под нужным углом с помощью сварки или штифтов (болтов). Отклонение дисков должно быть наружу. При таком варианте крепления промежуток между дисками не регулируется.
2. Для изготовления дисков с регулируемым расстоянием для оптимизации работ на балке крепления сверлят отверстия, закрепляя в них натяжные цепи, идущие от внешних краев дисков.
3. Далее конструируются либо рукояти для управления человеком, либо держатели на сельхозтехнику. Для ручного управления лучше сделать сразу управление на двоих.

Если окучиватель собирается для управления одним человеком, то он утяжеляется сверху и на него устанавливается клин «предплужник», для того, чтоб при тяге на себя рулить. Для работы пригодятся различные крепления, кулачковый механизм, кронштейны, другие детали.

Приведенные чертежи и модели окучивателя для картофеля условны, потому как каждый умелец будет собирать конструкцию целесообразно своим потребностям и удобству. При работе с ручным окучивателем для картофеля к нему надо приноровиться, рассчитать силу нажима, чтоб выворачивать пласт земли нужной высоты. Также следует учесть, что окучивание лучше проводить после осадков. Такой окучиватель можно использовать и для рытья борозд под посадку картофеля.

Полезное видео: Как сделать окучник дисковый ручной

Окучиватель дисковый ручной для картошки своими руками сможет сделать любой фермер, у которого есть необходимые инструменты и немного свободного времени. Простая техника, изготовленная из подручных материалов облегчит выращивание овощей на даче и поможет собрать хороший урожая с минимальными затратами.

Советы по эксплуатации

Даже если этапы изготовления окучника были соблюдены и все выполнено правильно, важно научиться им пользоваться, грамотно настроить и заточить детали. После сборки агрегат тестируют на участке

Качество работы будет зависеть от состояния почвы, климата и погоды в день пахоты.

Регулируют механизм следующим образом:

1. Проходятся насадкой по грунту, устанавливают угол наклона элементов и глубину погружения. Она не должна превышать общую длину изделия.
2. Аппарат не должен разбрасывать землю по сторонам, ухудшать вид борозды.

Запрещено применять оборудование, если поблизости находятся животные и дети. Нельзя пользоваться машинкой в неисправном состоянии, оставлять ее без присмотра.

Рекомендации по правильному окучиванию

Чтобы получить больший эффект от процесса, необходимо:

удобрять почву, чтобы увеличить урожайность;
обеспечить кустам большую дозу азотистых удобрений;
избегать слишком глубокой или слишком ранней посадки;
проводить минимум по 2 окучивания за сезон, повторяя процесс по мере роста ботвы;
окучивать влажным грунтом, это позволит сформированному холму сохранить форму и не осыпаться;
поливать растения, если установилась жаркая погода (важно в мае, когда интенсивно образуются клубни).

Используйте знания о правильном окучивании для увеличения урожайности ваших грядок и наслаждайтесь отличным урожаем!

Как сделать самостоятельно?

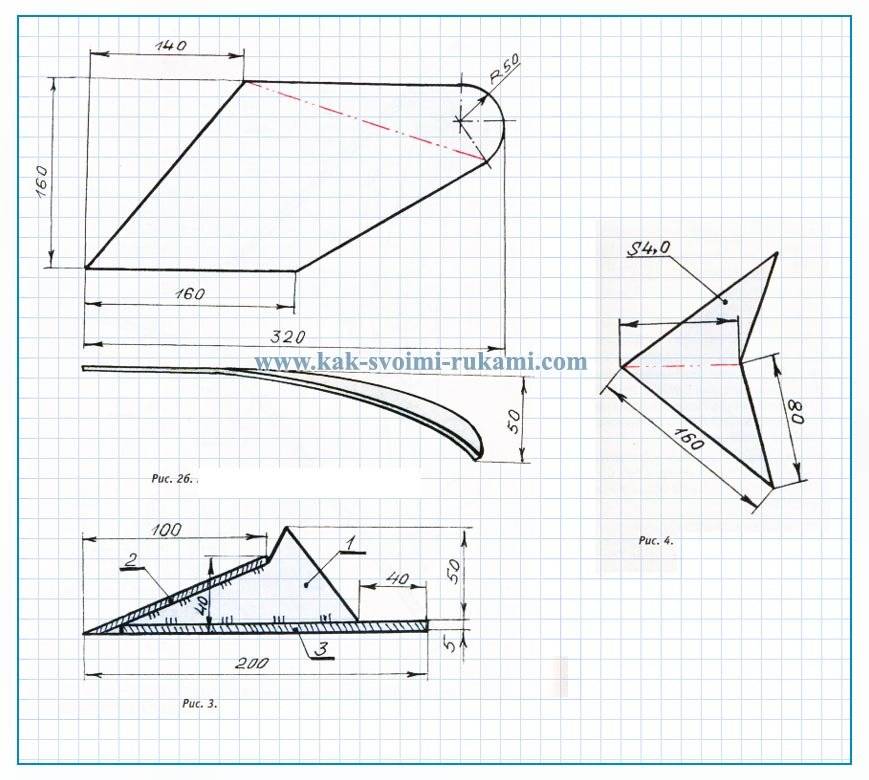

Чертеж

Прежде чем приступить к реализации описываемого окучника собственными силами, желательно проштудировать чертежи данного приспособления. Они дадут возможность с максимальной точностью реализовать эту оснастку.

Способы изготовления

Устройство для окучивания можно изготовить 2 методами:

1. со статичной шириной захвата;
2. с настраиваемой либо изменяемой шириной захвата.

Инструментарий

Для работы понадобится следующее сварочное и слесарное оснащение:

• агрегат для сварки (желательно, чтобы данное оснащение было предназначено для электродуговой сварки);
• углошлифовальная машина с комплектом разнообразных насадок и дисков;
• электродрель с набором качественных сверл;
• электрический наждачный станок;
• газовая горелка, которая требуется для прогрева железа при закалке;
• тисы либо специальный рабочий стол;
• всевозможные напильники и остальной расходный материал (болты и другие крепежные элементы).

Этот список относится непосредственно к требуемому нам инвентарю. Кроме этого, необходим будет сам материал, из которого будет осуществляться сборка оснастки.

Процесс создания

1. Для того чтобы смастерить такое приспособление потребуются еще и подручные приспособления, среди которых основными являются 2 крышки от стареньких бесполезных кастрюль. Размер поперечника обязан быть в границах 50–60 сантиметров.
2. Крышки по всей длине окружности необходимо заточить. Они станут рабочей плоскостью. Затем посредством молотка выгибаем наши будущие диски: с одного бока крышка должна стать выпуклой, со второй – вдавленной. Это делается затем, чтобы приспособление могло приподнимать грунт и прикапывать соседние посадки. Можно также пустить в дело и диски от старой машины для посева семян. Еще нужны будут 2 винтовые стяжки, 2 вертикальные планки и поводок в форме буквы Т.
3. Компоненты приспособления связывают промеж собой посредством болтов либо задействуют сварку. Сами диски связывают настраиваемыми переходниками.
4. Винтовые стяжки позволят произвести настройки углов поворота диска в вертикальном положении.
5. Рабочие элементы следует инсталлировать так, чтобы они были параллельны, а дистанция промеж их краев соответствовала ширине рядов.
6. Смонтированное изделие посредством поводка фиксируют к держателю мототехники, используя болты с плоскими шайбами и стопор.

Способы окучивания

Второй хлеб прижился в России еще в 18 столетии. Люди искали разные пути по выведению новых сортов, правильному уходу за культурой, а также получению большей урожайности.

В связи с этим сложились разные системы ухода за картофелем. Помимо привычного окучивания от междурядья к кусту, существуют другие варианты проведения этой процедуры. Все способы окучивать картофель нашли себе применение.

Веерное

Классический способ — подгребание земли ко всему кусту в целом, как бы собирая его в букет. Веерное окучивание (или правильнее говорить — разокучивание) проводится следующим образом: каждый стебель растения отводится в сторону, отдельно рыхлится и перестилается сеном или травой. Есть мнение, что при обособленности стеблей, повышается урожайность.

Веерное окучивание проводят, когда картофель вырастает около 15 см и выше. Пересыпают землей, травой или растениями, которые сажают рядом для последующей их заделки в почву (говоря по-научному — сидератами).

Стебли раскладывают по кругу от центра, оттого этот способ и получил свое название за схожесть с веером. Находясь в таком положении, стебли дают новые корни и формируют клубни.

Способ выращивания картофеля под мульчей пришел из Финляндии

Те, кто пользуется этим способом, отмечают, что если процедуру проводить правильно, урожай будет выше, чем при присыпании землей.

Слепое

Первое окучивание проводят, когда листья взойдут на 15 см. Но при слепом окучивании всходов над землей не видно. При таком методе, вторую процедуру проводят, когда картофель только-только появится из земли.

Столоны (побеги, на которых образуются клубни) при окучивании вслепую приобретают белый цвет. Именно на белой части стебля формируется большая часть урожая.

Но, естественно, при культивации картофеля слепым способом, есть большая вероятность, что побеги затронет острый нож инструмента.

Травой

Этот способ перекочевал на российские огороды из Финляндии. В качестве присыпки здесь используют скошенную траву — мульчу. В качестве мульчи можно использовать солому.

• Клубни сажают в землю таким образом, чтобы ростки были почти у самой поверхности земли.
• Когда они начинают расти, их нужно присыпать слоем травы. Затем, по мере роста стеблей, нужно укладывать все новые слои травы.
• Когда они достигнут высоты около двадцати сантиметров, можно дать возможность стеблям вылезти на поверхность.

Окучивание картофеля травой

Траву можно брать любую: косить ее специально, либо использовать сорванные сорняки.

Огородники, использующие этот метод окучивания, отмечают не только увеличение объемов урожая, но и отсутствие на клубнях парши.

При окучивании этим способом, нужно следить, чтобы клубни не показывались из почвы, иначе они позеленеют и будут непригодны к употреблению.

Чем окучивать картофель: наиболее подходящие инструменты

Наверное, каждый огородник, который не имел раньше опыта посадки и выращивания данной овощной культуры, перед процедурой задастся вопрос: чем же окучивать картофель в открытом грунте? Давайте рассмотрим, какие бывают инструменты для этой процедуры.

Мотыга (тяпка)

Мотыга или по-простому тяпка — это самый распространенный и простой инструмент для данной процедуры. Тяпка должна быть достаточно острая и крепко зафиксирована. Необходимо своими руками подгребать почву на кусты из междурядий.

Плюс такого приспособления в том, что для окучивания картофеля мотыгой не нужны дополнительные инструменты, все делается достаточно просто. К тому же такой инструмент, скорее всего, он есть в сарае у любого дачника и огородника.

Минус ручного окучивания тяпкой: процесс получается довольно трудоемким и занимает много времени.

Мотоблок

Окучивание картофеля мотоблоком — технологичное и эффективно мероприятие. Оно позволяет огороднику с комфортом работать в открытом грунте без лишних физических усилий и временных затрат.

Мотоблок идеально подходит для окучивания картофеля, выращиваемого в больших масштабах. Для совсем маленьких грядок покупать приспособление не целесообразно.

Для грамотной эксплуатации нужно установить на мотоблок две насадки-рыхлителя и один окучник сзади.

Минусы устройства: на покупку такого инструмента придется потратиться, т.к. даже самый простой мотоблок стоит относительно недешево.

Дисковой окучник

Инструмент представляет собой конструкцию из рукоятки, черенка и двух отвалов, их расположение можно координировать наклоном. Стоимость приспособления небольшая, а также такой инструмент можно легко сделать своими руками, по этой причине из-за дешевизны он выигрывает конкуренцию у мотоблока.

Окучивание картофеля дисковым окучником — процесс практически такой же простой, что и мотоблоком.

Культиватор

Окучивать картофель можно как автоматическим, так и механическим культиватором. Так же как и в случае с мотоблоком, при использовании такого инструмента нужно действовать аккуратно, чтобы не повредить растения.

Плуг

Плуг — это очень старый инструмент с богатой и долгой историей.  Сейчас при использовании тянуть устройство можно своими руками, или с помощью коня, или же мотоблока. Способ очень трудоемкий и сейчас используется крайне редко, но все же имеет место быть.

Правильное окучивание картофеля — залог более крупного и хорошего урожая. Главное, сделать это в нужные сроки и по правильной схеме и технологии.

Окучники к мотоблоку своими руками

Вертикальная стойка

Многофункциональность — обязательная особенность любого устройства, в связи с этим и нужно уделять внимание регулировке устройства. Регулировать по высоте можно посредством телескопического аппарата центральной части

В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу

Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника

В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника

Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника.

Регулировка

Регулировка угла наклона выполняется с помощью талрепа

Станина инструмента должна быть подвижной. Для выполнения этого условия переднюю тягу шарниром прикрепляют к основной стойке, регулировка выполняется с помощью талрепа, что позволяет изменить угол наклона. В случае, когда талреп отсутствует, используют металлическую пластину, ее фиксируют в нужном положении и закрепляют болтами.

Сварка

К стойке нужно приварить заднюю тягу и отвалы, потом прикрепляется передняя тяга. Ширина задней тяги — 0,5 метра. Рукоятки — 0,2 метра. К центру вилки приваривают трубу, длиной 0,3 метра, этим концом конструкция вставляется в полость вертикальной тяги.

Для регулировки высоты стойки нужно рассверлить проемы, которые находятся на ее верхнем конце. Точно такие же манипуляции необходимо проделать с вертикальной вилкой. У передней и задней тяг должна быть идентичная ширина.

Изготовление двухотвального плуга

Чтобы сделать двухотвальный плуг, понадобятся пластины, каждая по два миллиметра толщиной. Им нужно придать полукруглые изгибы. Потом проводится процесс приваривания двух половинок к стойке.

Два важных аспекта работы: шов в месте, где стыкуются детали, обязан быть ровным, пластины должны быть отшлифованы с помощью болгарки.

Двухотвальный плуг

Изготовление подрезающего ножа

Чтобы изготовить подрезающий нож, нужно раздобыть сталь с высокой концентрацией углерода.

Потом следует вырезать нож, который своей формой должен быть похож на наконечник стрелы, и тщательно его заточить (угол между поверхностью и ножом должен быть 45 градусов)

Почему именно 45? Если шлифовать нож под таким углом, то он долгое время не будет терять свою остроту. Далее требуется приварить подрезающий нож к нижней части стойки и зашлифовать.

Диски

Для начала необходимо вырезать 2 пластины из стального листа, потом следует придать им форму полукруга. Оба диска фиксируются на стойке. Сварной шов обязан быть ровным.

Предварительно все части, которые подлежат сварке, нужно зашлифовать болгаркой, а диски тщательно заточить. Подрезающая часть берет на себя почти все сопротивление почвы.

Чертеж дисков для окучникаНе надо приобретать магазинные диски, так как заточить металл, из которого они изготовлены, болгарка не способна.

Окучник — почти что незаменимый инструмент, который обязательно должен быть у каждого уважающего свое время и силы огородника.

Как для садовых инструментов, окучники — достаточно дорогое удовольствие, которое действительно способно помочь в хозяйстве. В любом случае даже это недешевое оборудование можно сделать собственными руками, достаточно уметь пользоваться инструментами и использовать чертежи.

Запись Как сделать окучник для картофеля своими руками впервые появилась Про ферму.

Особенности навесного устройства

Окучник для трактора состоит из:

• Металлической рамы;
• Навесного устройства, отвечающего за сцепку;
• Двух штампованных колёс;
• Железных стрельчатых лап и отвалов.

Благодаря тракторным колёсам снижается нагрузка на пропольщик. Лапами подрезается грунт на глубину до 15 сантиметров. Лапы к раме крепятся стальной опорой. Окучивание выполняется решетчатыми отвалами.Окучники для картофеля к трактору имеют следующие параметры:

• Глубина обработки – до 10 сантиметров;
• Ширина захвата – 140 сантиметров;
• Скоростной режим – 6 – 10 километров/час;
• Скорость передвижения – 15 километров/час;
• Габариты устройства – 180*122*100 сантиметров;
• Масса навеса – 180 килограмм.

Среди самых часто используемых моделей окучников отечественные ОКН-2х0,7 и КОН-2х0,7. Окучник подвешивается на заднюю навеску трактора. Устройство подхватывается автосцепкой СА-1.
