Как сделать грунтозацепы для мотоблока своими руками

Особенности изготовления грунтозацепов для мотоблоков различных производителей

Мотоблоки считаются универсальными агрегатами, способными выполнять разного рода работу при наличии необходимого навесного оборудования. Его нет необходимости приобретать отдельно, так как большинство конструкций вполне реально собрать собственноручно.

При сборке стоит помнить, что габариты в каждом случае подбираются индивидуально

Важно учитывать несколько факторов: мощность агрегата, размер, а также тип сцепления. Категорически не рекомендуется пользоваться крупными грунтозацепами на слабых и легких по весу мотоблоках


Мощность мотоблока — важная характеристика при подборе и изготовлении грунтозацепов

Нева

Для Невы подойдут колеса-грунтозацепы, размеры которых Ø 360×110.

Их также можно собрать самостоятельно, но нужно придерживаться определенных правил: диаметр должен быть строго 36 см, а ширина не превышать отметки в 11 см.

Салют

Для этого аппарата подойдут любые схемы изготовления, в том числе и от Невы.

Размер грунтозацепа в диаметре варьируется в пределах 48-50 см, а ширина составляет 20 см.

Кентавр

У описанного аппарата конструкционные особенности колес имеют большое сходство с мотоблоком Нева, но есть отличие — у Кентавра диаметр больше на 9 см.

Это необходимо учитывать при изготовлении грунтозацепа, он должен быть в диаметре не меньше 450 мм, а в ширину 110 мм.


Грунтозацепы позволяют легко подниматься в гору груженному мотоблочному агрегату

МТЗ

Эти агрегаты от белорусского производителя славятся своим качеством. Отличительной чертой мотоблока являются большие колеса, поэтому особые требования предъявляются к грунтозацепам.

Навесное приспособление должно быть качественным, с соблюдением точного размера. Крепление треугольных пластин, предназначенных для контакта с грунтом, к основному колесу грунтозацепа должно быть с помощью надежной сварки.

Оптимальные размеры 540-600×130-170.

Кайман Варио

Мотоблок от французского производителя — качественный и надежный агрегат. Единственным недостатком спецтехники является высокая стоимость, притом она распространяется не только на сам аппарат, но и на дополнительное оборудование. Собственно поэтому большинство обладателей такого транспорта стараются изготовить вспомогательные приспособления сами. Зная размеры, это сделать несложно.

Для Каймана подойдут размеры 460×160 мм, но предоставляется возможность воспользоваться удлиненным вариантом, тогда берется размер 600×130 мм.

Ока

На эту спецтехнику грунтозацепы изготавливаются чаще всего, поэтому схему легко найти в интернете. При сборке стоит учитывать, что оптимальный диаметр должен составлять 450 мм, а ширина 130 мм.


Самодельные грунтозацепы не уступают фабричным

Зубр

Для тяжелого мотоблока этой марки лучше брать зацепы размером 700×100 мм, они чуть меньше шириной, но зато предоставляется возможность установки на агрегаты средней тяжести.

К тому же такой размер подойдет для выполнения любых фермерских задач, а не только для обработки целины, как в случае с колесами 700×200.

Каскад

Еще один отечественный представитель, заслуживший доверие фермеров. Для него подойдут грунтозацепы диаметром от 460 до 680 мм, ширина не должна быть меньше 100 и больше 195 мм.

Как правильно выбрать грунтозацепы для мотоблока?

Правильный выбор грунтозацепов – залог их успешной эксплуатации и функциональности самого культиватора.

Он должен основываться на нескольких критериях:

размер – считается, что грунтозацепы на мотоблок подобраны верно, если после установки они не соприкасаются с кузовной частью

Важно учитывать силовой класс культивирующего устройства: для мотоблоков тяжелой серии, вес которых превышает 200 кг, рекомендуется использовать широкие грунтозацепы (d=0,7 м); средние и легкие культиваторы надежнее всего функционируют с менее габаритными металлическими колесами – с диаметром не больше 0,3-0,4 м;
характер поверхности грунтозацепов и тип почвы (ее влагоемкость, сыпучесть, рыхлость), которую предполагают обрабатывать. Внешняя сторона грунтозацепов может быть изготовлена в виде:

  • шипов, которые представляют собой равномерно распределенные пластинки приваренной арматуры различной высоты. Согласно отзывам потребителей, грунтозацепы для мотоблока с невысокими шипами (в р-не 2 см) с трудом эксплуатируются на влажных рыхлых почвах. Поэтому для черноземов лучше выбирать большую шиповку, которая не будет забиваться и не снизит тягу агрегата. На песчаных массивах, в которых влага долго не задерживается, этим критерием можно слегка пренебречь и руководствоваться только своими личными соображениями и бюджетом;
  • стрелок – их сцепляющая часть имеет угловатую форму. Стрелообразные грунтозацепы – самый популярный вариант оснастки, которая подходит к любому типу грунта и для любых нагрузок;

бренд и модификация мотокультиватора – самый надежный критерий, следуя которому сложно ошибиться. Грунтозацепы к определенной модели культиватора идеально адаптированы под его технические характеристики и чаще всего продаются в паре со ступицами;
цена – зависит от фирмы-производителя и универсальности

Приобретая грунтозацепы для легкого почвообработщика, важно понимать, что придется раскошелиться на вспомогательные элементы – утяжелители, без которых техника будет пробуксовывать на тяжелых грунтах.

Один из способов сэкономить на приобретении грунтозацепов и обзавестись верными помощниками для агротехнических нужд, является создание металлических колес для мотоблока своими руками.

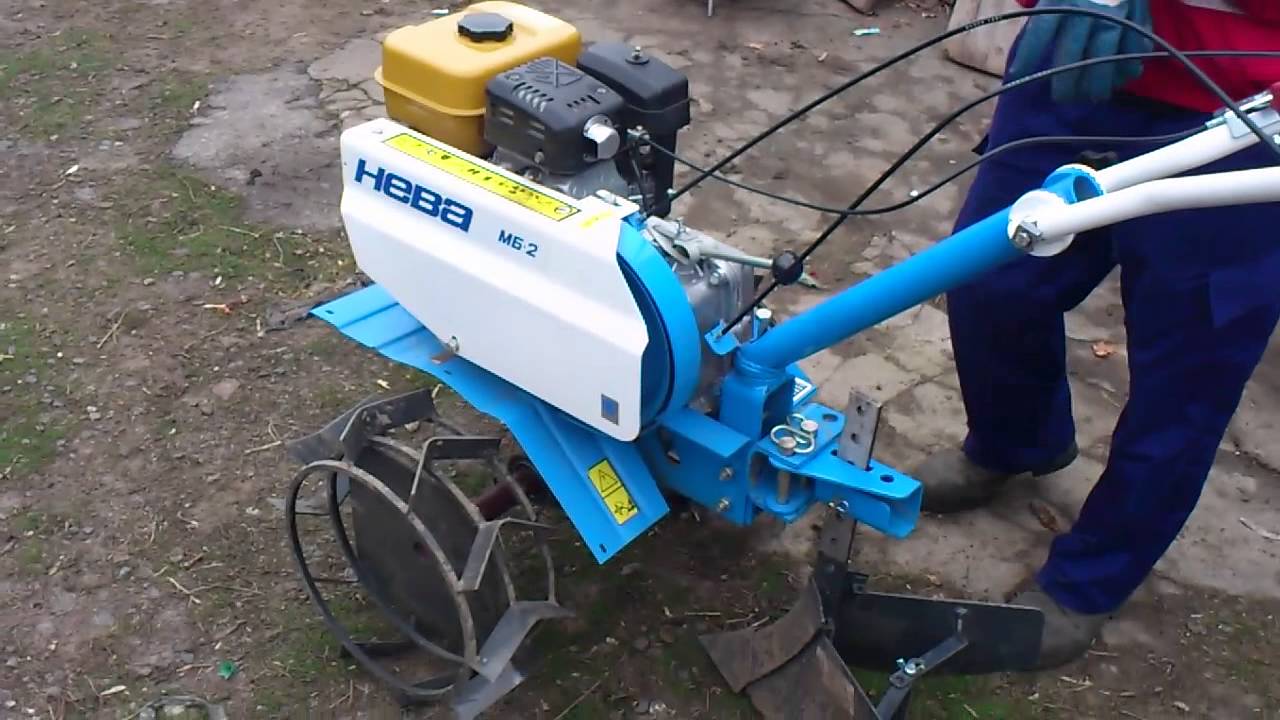

Грунтозацепы для мотоблока Нева

Грунтозацепы для техники Нева, делаются по тому же принципу, что мы описали выше. Нужно лишь соблюсти правильные размеры. Так высота обода для грунтозацепов к Неве, должна быть 340 мм, а ширина 110 мм.

Грунтозацепы для мотоблока Кентавр

Как мы уже говорили, к разным мотоблокам, грунтозацепы имеют свои размеры, так для мотоблоков Кентавр, они будут больше, чем для Невы, по высоте это 450 мм, по ширине 110-120 мм.

Грунтозацепы для мотоблока Зубр

В линейке мотоблоков Зубр, много тяжелых мотоблоков для профессиональной работы, а значит и грунтозацепы, нужны особые. Здесь, стандартная высота зацепов 700 мм, а ширина 200 мм, это обусловлено тем, что им предстоит тянуть на себе довольно большой вес.

Чертежи грунтозацепов

Как видите, нет ничего сложного в том, чтобы сделать самодельные грунтозацепы для того же Фаворита, мотоблока Салюта, нужно лишь опираться на чертежи и соблюдать размеры, подходящие к тому или иному мотоблоку. Всю информацию, можно почерпнуть из инструкции, прилагающейся к Вашему мотоблоку.

Грунтозацепы к мотоблоку своими руками

В современной практике нет необходимости приобретать такие версии конструктивных элементов, так как присутствует возможность сделать все необходимое самостоятельно. Как правило, для этого потребуются определенные материалы, а также некоторый вспомогательный инструмент для изготовления соответствующих механизмов. В данном случае порядок действий при изготовлении специальных самодельных грунтозацепов выглядит следующим образом:

  1. Прежде всего, потребуется найти соответствующую схему выполнения, либо изготовить ее самостоятельно с учетом доступного варианта сборки.
  2. Следующим этапом потребуется подготовить все необходимое для совершения обустройства навесного оборудования на мотокультиватор.
  3. Далее предстоит правильно рассчитать все размеры предстоящего к выполнению самодельного грунтозацепа на культиватор.
  4. Дополнительно предстоит определиться с вариантом сцепки самодельного приспособления и механизированной техники.

  1. Впоследствии согласно подготовленной схеме осуществляется изготовление необходимого изделия для вспашки грунта.
  2. Здесь отдельно производится удерживающая рама, а кроме того само устройство для окультуривания почвы на земельном участке.
  3. Впоследствии осуществляется изготовление соответствующего механизма для произведения сцепки с присутствующим на мотоблоке креплением.
  4. Далее выполняется полноценная сборка всего механизма из ранее выполненных отдельных конструктивных элементов и приспособлений.
  5. Отдельно здесь выполняется обустройства утяжеления, которое может быть выполнено с добавлением определенных по весу грузов.
  6. Также, при необходимости можно использовать специализированную раму, которая будет иметь необходимый вес и смещаемый центр тяжести.
  7. После того, как конструкция собрана, потребуется осуществить ее первоначальное сцепление с механизированным мотокультиватором.
  8. Дополнительно проводится пробный обкат произведенного оснащения, при этом, в случае необходимости осуществляется регулировка.

При производстве такого технического оснащения, основное в работе – это поиск или разработка схемы будущей версии грунтозацепа. Наличие в своем распоряжении необходимого чертежа позволят существенным образом сократить временные затраты, так как на схеме присутствует наглядный чертеж устройства, а кроме того указаны все необходимые размеры.

https://youtube.com/watch?v=MBuTNftRf-w

Следует понимать, что в каждом отдельном случае габариты конструкции высчитываются исходя из мощности установки, ее размера, а кроме того варианта сцепления. Иными словами, на мотоблок с незначительным весом и слабым мотором не рекомендуется устанавливать крупный грунтозацеп, так как подобное оснащение может быстро вывести основной механизм из строя из-за чрезмерной нагрузки.

Из автомобильных дисков

В настоящее время обустройство навесного оборудования из этих элементов имеет достаточно широкое распространение. Подобная популярность обусловлена следующими характерными моментами:

  • Все автомобильные диски имеют необходимую жесткость конструкции, а кроме того подходящий размер и массу.
  • Такие приспособления легко найти (нередко старые приспособления хранятся в гаражах практически у всех владельцев автомобилей).
  • Эти варианты конструктивных элементов достаточно легко поддаются обработке, так как изначально сделаны с оглядкой на возможный ремонт.
  • Механизмы уже имеют необходимые для крепления разрезы и иные проемы на своей центральной плоскости.
  • Данная разновидность приспособления отличается продолжительным ресурсом службы при правильной обработки поверхности.

В использовании дисков от колес автомобилей можно найти только плюсы, так как из них проще всего изготовить фрезерные грунтозацепы для навесного оборудования, которое впоследствии будет монтироваться на мотоблок. Здесь при работе только потребуется сделать необходимые надрезы болгаркой, после чего навесить устройства на специальную раму, которую предстоит подвергнуть сцепке с мотоблоком. Сама рама делается достаточно тяжелой для утяжеления конструкции.

Важно. После проведения работы по исполнению фрез из дисков, останется только правильно их заточить, чтобы впоследствии при обработке пашни не потребовалось дополнительное утяжеление

Грунтозацепы на мотоблок своими руками: оптимальный вариант конструкции

Чтобы сделать более сложные аналоги заводским, грунтозацепы изготавливаются на основе стального листа или из автомобильных дисков. Точную конструкцию можно создать только по чертежу, который выполняют самостоятельно или берут уже готовый.

Для грунтозацепов в первом случае берется:

  • 4 мм сталь – она послужит для дисков будущих колес;
  • стальной лист 8 мм – для части, погружаемой в почву;
  • электроинструменты – сварка, УШМ, дрель.

Ход работ:

  1. УШМ вырезаем две одинаковые заготовки округлой формы, в середине которых сверлим крепежи для ступицы и шпилек;
  2. по их внешнему краю делаем зубчатую окантовку высотой не более 100 мм;
  3. второй лист стали распускаем на треугольники с затупленными углами;
  4. привариваем последние к зубчатой кайме, как показано на рисунке.

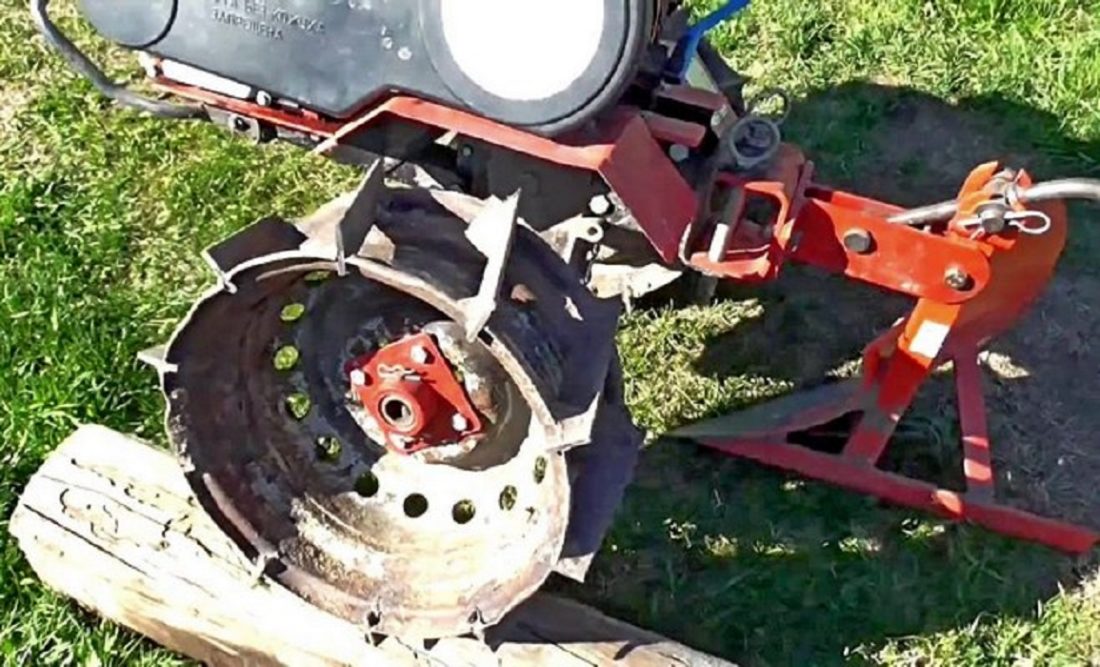

Второй вариант на базе жигулевских дисков

Будет нужен полный комплект дисков, поскольку на одну пару можно поставить шины и применять ее для транспортировки по дорогам с асфальтированным покрытием, а вторую – выполнить как традиционные грунтозацепы.

Последовательность действий:

  1. уголок из стали со стороной 5-6 см распускаем на отрезки, более широкие чем имеющиеся диски;
  2. в центре одной стороны болгаркой вырезаем треугольную площадку. Именно этой частью они будут соприкасаться на грунтозацепе;
  3. горелкой нагреваем уголок и слегка загибаем его. Дополнительно прихвачиваем сваркой, чтобы усилить заготовку;
  4. шипы из уголков привариваем по внешнему ободу машинного диска через равные промежутки (оптимальным будет шаг в 15 см, направляя заостренную часть по ходу перемещения мотоблока).

Аналогичные операции повторяются и для второго диска, как показано в видео.

” Пользуясь нашими рекомендациями, можно изготовить самодельные грунтозацепы для любой марки и модели мотоблоков: «Агат», «Салют» или «Нева». Габаритные различия между моделями этих культиваторов незначительны, поэтому грунтозацепы с серии «Нева» МБ-1 и подойдут и на более поздние версии – МБ-2, МБ-21 и т.д., расширяя сферу их применения.

Автомеханик, специализируется на С/Х технике

В современной жизни используются различные приспособления, предназначенные существенным образом снизить физические нагрузки при выполнении определенной работы. Для сельского хозяйства и садоводства применяется соответствующая спецтехника, которая увеличивает производительность

На практике, особое внимание уделяется небольшим и многофункциональным устройствам

Одно из таких приспособлений это мотоблок. Разумеется, сам по себе аппарат не имеет определенной ценности без дополнительного навесного оборудования. Однако в силу высокой стоимости, грунтозацепы на мотоблок и иные приспособления можно выполнить самостоятельно. В данном случае необходимо рассмотреть, как именно выполняются самодельные грунтозацепы для такого устройства, как мотоблок Крот или иных моделей.

Сэкономьте время и силы вместе с грунтозацепами для мотоблока

Самоделки

Изготавливать колеса для мотоблока своими руками не имеет смысла, но только не в том случае, когда речь идет о грунтозацепах. Дело в том, что если они редко используются, то нет смысла приобретать дорогие заводские образцы.

Для того чтобы сделать колеса с грунтозацепами на мотоблок как положено, следует придерживаться последовательности работ, и правильно подобрать материал нужной прочности. Для изготовления грунтозацепов потребуется совсем немного:

  • . старые, без резины колеса от автомашины;
  • . стальные квадраты достаточной толщины;
  • . стальной уголок;
  • . болты.

Для начала следует приварить к колесам заготовленные пластины таким образом, чтобы их края касались обода. Далее при помощи болтов их надо к нему присоединить. Затем, нарезав уголок на куски нужного размера, их следует сварить в зубья и после установить, закрепив на ободе. Расстояние между зацепами должно составлять не менее 15см. Кроме этого, решая вопрос, как самому сделать подобные колеса, стоит помнить, что машинные диски можно заменить вырезанными из отработанного газового баллона.

Приобретая колеса для мотоблока, недопустимо экономить на их качестве, выбирая модель с наименьшей ценой. Только добротно оснащенный мотоблок станет верным и надежным помощником для своего хозяина и не подведет его в самый ответственный момент

Учитывая это, ориентироваться следует в первую очередь на качество, а не на цену такой важной части агрегата как колеса, отвечающие за его способность к передвижению

Особенность устройств

Для умельцев изготовление самодельных аппаратов позволяет за небольшие деньги получить качественный вариант транспорта. Создание средства повышенной проходимости из мотоблока возможно по следующим причинам:

  • такие устройства обладают энергонасыщенным транспортным блоком, выдающим хорошие тяговые показатели;
  • рычаги управления силовой установкой, а также трансмиссией находятся на ручках;
  • сам мотоблок имеет незначительную массу, что позволяет ему перевозить различный багаж.

Благодаря таким свойствам самодельные вездеходы крайне востребованы у охотников и рыбаков.


Образец вездехода

Необходимость самостоятельного создания данных агрегатов возникла из-за отсутствия заводских серийных аналогов, которые могли бы заменить аппараты, сделанные на базе мотоблока.

Как сделать грунтозацепы для мотоблока своими руками?

Существует несколько способов изготовления самодельных грунтозацепов. Мы остановимся на нескольких, отличающихся между собой сложностью и объемом требуемой работы.

Грунтозацепы для мотоблока: самый простой вариант приспособления

Примитивным способом создать нечто подобное заводским грунтозацепам считается усовершенствование уже готовых заводских колес. Для этого приспосабливают т.н. «полосы противоскольжения», которые надевают на шины.

Их конструируют так:

  • берут 2-3 мм лист металла;
  • с помощью болгарки вырезают прямоугольник, который должен быть на несколько см шире профиля колеса и соответствовать длине его окружности;
  • загибают вовнутрь края полос, чтобы исключить соскок в сторону и травматизм оператора мотоблока;
  • приступают к подготовке грунтозацепной части – для этого понадобится листовая сталь с толщиной не менее 0,04 см. она сгибается под углом 120 0 и нарезается на равные отрезки;
  • сварочным аппаратом получившиеся заготовки присоединяют к полосам, оставляя между ними одинаковое расстояние.

Эту же последовательность действий проделывают и для второго колеса. Для натяжения приспособления на колесах потребуются болтовые стяжки, которые так же привариваются. Несоблюдение размерных пропорций между шипами на разных колесах может привести к тому, что при движении вперед мотоблок будет отклоняться влево или вправо.

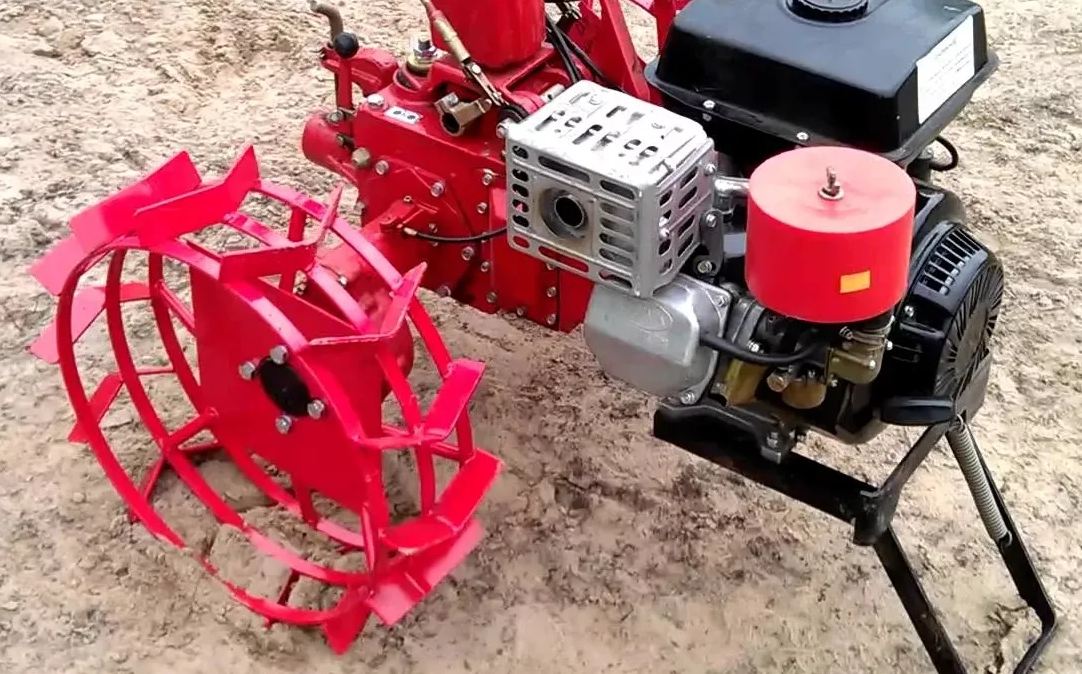

Изготовление грунтозацепов с более сложной конструкцией

Помимо методов, позволяющих сделать самые простые грунтозацепы, существуют также способы изготовления более сложных конструкций. Для работы по изготовлению последних нужно подготовить:

  • Стальной лист, толщиной от 3 до 5 мм – с него нужно сделать центральный диск;
  • Стальная полоса, толщиной 5 и шириной 50 мм – она потребуется для изготовления внешнего обруча. Вам потребуется 6 обручей – они утяжелят колесо и сделают его более прочным;
  • Еще одна пластина из стали, толщиной от 8 до 10 мм – с нее нужно сделать зацеп;
  • Болгарка;
  • Сверлильный станок или дрель;
  • Сварочный аппарат.

Соединять все детали между собой следует посредством дуговой сварки, так как газовая горелка не сможет прогреть металл данной толщины. Алгоритм изготовления выглядит следующим образом:

  1. Вначале удлините оси мотоблока – это требуется из-за того, что ширина и диаметр грунтозацепов больше, чем место монтажа штатных колес;
  2. Обязательно предусмотрите возможность настройки положения колеи, так как в дальнейшем вы будете обрабатывать огород с разными по ширине рядками. При перемещении колес с грунтозацепами, вы сможете регулировать положение используемого навесного оборудования и ширину, на которой будут расположены грунтозацепы. Так как масса каждого колеса составляет около 10 кг, надежное сцепление и высокая устойчивость мотоблока на почве будет обеспечена;
  3. Далее приступайте к изготовлению самых грунтозацепов. Для этого сделайте 2 спицеобразных центральных диска из профилированного стального листа;
  4. После этого приварите к торцевым частям конструкций по 3 внешних обруча и зацепы;
  5. К обручам приварите стальные пластины. Они должны располагаться на обручах по диагонали в виде змейки;
  6. Наточите каждую из пластин для лучшего сцепления с грунтом.

Сделанные грунтозацепы обеспечат максимальную сцепку с грунтом и помогут без труда удалить даже самые толстые сорняки.

При эксплуатации грунтозацепов ни в коем случае не забывайте, что они предназначены только для работы на огороде. Не используйте приспособления для передвижения мотоблока по бетону или асфальту, так как зубцы изделия погнуться и довольно быстро придут в негодность.

Как простейшие, так и более сложные конструкции, подойдут для применения на мотоблоках Салют, Агат, а также Нева МБ-1 и МБ-2.

Размеры грунтозацепов для мотоблоков

Чем грузнее техника, тем она лучше и практичнее. В высококлассное, тяжеловесное оборудование позволяется проводить работу даже на жестком грунте, с чем легкий минитрактор справляется с немалым трудом. Тяжелые минитракторы требуют, такие же не маленькие грунтозацепы. В целом, масштабы грунтозацепов зависят от величины мотоблока. Высота оборудования может быть от 310 и до 700 мм, а широта от 100 вплоть до 200 мм. Габариты грунтозацепа нужно выбирать, отталкиваясь из модификации агрегата. Масштабы определенных моделей представлены далее.

Нева

Нужно приобретать мотоблоки, которые смогут адаптироваться к каждому навесному оснащению, или проще говоря универсальные. Однако, что делать, когда в хозяйстве уже имеется минитрактор компании Нева, который отнюдь не считается универсальным. Колеса у этого аппарата для работы с почвой имеют масштабы от 340-360 до 90-110 мм, а на Неве МБ 480-500 x 190-200

При производстве самодельного зацепа для Невы, нужно принимать во внимание, то что высота должна быть 340-360 мм, а широта 90-110

Салют

В этом случае можно собирать грунтозацеп согласно такой же схеме как Неву. Величины колес Угра МБ или Салют от 480-500 до 190-200 мм. Таким образом, и грунтозацеп необходимо делать 48-50 см в длину и 19-20 см в ширину, по таким же размерам делается на Оку серии МБ.

Кентавр

Колеса в Кентавре похожи с теми, что стоят в мотоблоках Нева. Их различие в том, что у Кентавра длина колеса на одиннадцать см больше, нежели на Неве. При производстве грунтозацепа необходимо изготовить его 450 мм в длину и 110 в ширину, такие же размеры у моделей Zirka, Витязь, Аврора, Булат. Такой зацеп будет подходить к Кентавру 2060 и 2090, а кроме того к различным агрегатах с подобными габаритами. В торговом центре стоимость аналогичных грунтозацепов 2000-2500 руб.

МТЗ

Несмотря на то, что мотоблоки МТЗ белорусского производства, стоимость на подобные агрегаты довольно немала. Примерная цена грунтозацепа для МТЗ от 4000 до 5000 руб. Дело в том, то что колеса у данных мотоблоков довольно крупные, их величина 540-600х130-170 мм. Чтобы сделать грунтозацеп для мотоблока МТЗ своими руками, необходимо руководствоваться инструкции, описанной ранее и делать величины, соответствующие данным колесам, то есть 540-600х130-170. Такие же размеры используются для моделей Агро.

Кайман Варио

Французская компания Кайман выпускают отличные мотоблоки, цена которых может превышать 60-70 тысяч рублей. Также и дополнительное оборудование на них имеет отнюдь не низкую стоимость. Цена грунтозацепа для Кайман Варио от 5 до 7 тысяч рублей. Их размер 460х160 мм, также есть удлиненные 600х130 миллиметров. Такие же размеры используются на сериях Caiman Elite, Compact, Eco, Promo, Primo, Q Junior. Также можно сделать грунтозацеп самостоятельно, хотя человек, позволивший себе купить такой мотоблок, сможет приобрести любое оборудование для него из магазина.

Ока

Мотоблоки Ока – отечественного производства, достаточно распространенный продукт на территории Российской Федерации. Фермеры и любители все чаще, пытаются сделать дополнительное оборудование именно для таких агрегатов. При изготовлении грунтозацепа на Оку длину нужно делать 450, а ширину 130 миллиметров. Схема изготовления такая же, как и при других мотоблоках – все предельно просто. В магазине цена такого оборудования примерно 2500 рублей. Но зачем тратить деньги, когда можно сделать все в домашних условиях.

Вам могут быть интересны статьи про прицепные бороны для мотоблока и роторный плуг.

Зубр

Зубр – это массивный безупречный минитрактор, который справляется с многочисленными задачами на ферме. К нему прилагается исключительно наилучшее подвесное спецоборудование. Величина его колес 700х200 мм, размеры грунтозацепа аналогичные. Кроме того, определенные модификации зубра принимают грунтозацепы величиной 700х100 мм. По этой причине возможно мастерить грунтозацепы каждого из данных величин. Однако, рекомендовано производить 700х100, так как это более подойдет с целью бытовых надобностей. Габариты 700х200 мм преимущественно подойдут с целью работы на целине. Стоимость грунтозацепа Зубр в торговых центрах колеблется от 20 до 50 тыс. руб.

Каскад

Еще один отечественный изготовитель спецтехники. Мотоблоки данной компании, также пользуются большой известностью. По этой причине многим станет полезно выяснить, каким диаметром должен быть грунтозацеп для подобного аппарата. Высота – 460-680 мм, ширина – сто–сто девяносто пять миллиметров.

Грунтозацепы комбинированной конструкции

Если ваша техника самодельная, а грунт для работы не слишком сложен – колеса должны соответствовать. Можно изготовить грунтозацепы на мотоблок своими руками с применением протектора от трактора.

Для изготовления понадобятся половинки от колесных дисков от «Жигулей». Подбираем шины с развитым протектором от трактора. Обрезаем боковины, получаем замкнутое резиновое кольцо с хорошим протектором. Размыкаем половинки от колесных дисков и прочно скручиваем их после закладки шины.

Полученные грунтозацепы позволяют передвигаться по укатанной грунтовой дороге, не опасаясь ее взрыхлить. На мягкой земле вспаханного поля колеса также не подведут, правда тяговое усилие будет меньше, чем при использовании металлического варианта.

Если помимо цепкости колес, стоит задача обязательного рыхления почвы в колее – изготавливаются грунтозацепы ножевого типа. Можно создать самодельный обод для крепления зацепов, а можно наварить их на колесные диски.

Единственный недостаток такой конструкции – грунтозацепы ножевого типа не приспособлены для обычного передвижения мотоблока. В любом случае земля в колее будет вспахана. При весеннем рыхлении почвы в комплексе с традиционными насадками, ширина обрабатываемой за один проход почвы увеличивается вдвое, экономя ваше время.

Вывод:Не важно, каким способом вы сделаете грунтозацепы. Главное – что это совсем не сложно, а экономия средств огромная

Остались вопросы, смотрите видео: самодельные грунтозацепы для мотоблока из того что нашлось в сарае.

Как сделать колеса своими руками

Разобравшись с видами шин, следует узнать, как сделать такие же, но самодельные. Первое, что стоит учесть – у вас в любом случае не получится сделать колеса для мотоблока с самого нуля. Вам необходима будет основа – старые пневмоколеса от машины, например, от «Оки» или от «Нивы». В этом вопросе все зависит от вашего выбора или наличия подходящего материала. И, кстати, фермеры не рекомендуют покупать новый комплект шин для переделки, так как стоят они недешево и в результате у вас не получится сэкономить приличную сумму, сделав оставшуюся работу самому.

Часто изготавливают спаренные колеса, куда внутри можно положить дополнительный утяжелитель. С этого варианта и начнем. Спаренный вариант – это быстрая и эффективная переделка колес, которая доступна многим. Вам понадобятся 4 колеса с хорошей основой из нержавейки (кстати, у мастеров входу шины от «Москвича»). Также необходимо иметь при себе железные пластины. Сам процесс проводится в несколько шагов.

  1. С основы снимается резиновая шина.
  2. К ободу, на который одевается шина, необходимо приварить несколько пластинок железа, шириной до 5 см. Обычно из пластин формируют квадрат, который приваривают к одной из сторон обода.
  3. Далее обод со второго колеса приваривается к этому квадрату. Таким образом, вы соединяете два обода между собой с помощью пластин и варки.
  4. На последнем этапе резина надевается заново на обода.

Вот и все, вы получили нужный вам комплект. Как видите, основное их преимущество – большая ширина. Благодаря этому, они меньше смахивают на колеса от автомобиля, и больше на вариант для мотоблока.

Второй вариант, как усилить пневмоколеса – увеличить их износостойкость за счет дополнительных материалов. Таким способом вы сможете переделать колеса такого транспортировочного средства, как мото- или квадроцикл. В общем, вам нужны будут шины покрупней, чем от обычной легковушки. А для увеличения жесткости могут подойти крупные цепи.

Переходим к самому процессу: к пневмоколесам нужно приварить цепи. Можно попробовать соединить их с резиной или с железным ободом. Далее на них нужно сделать зазубрины, чтобы они имитировали грунтозацепы. Результат должен походить на покупные металлические колеса.

С этим способом придется повозиться, чтобы цепи плотно держались и не слетали в ходе работы. Тут поможет блокировка цепей с ободом, которую можно сделать с помощью стальных креплений и крючков.

Дополнительный элемент, которого часто не хватает для удобства работы с мотоблоком, – разблокиратор, иногда его называют дифференциал. Так как инструмент сам по себе тяжелый, часто им сложно управлять, а именно – поворачивать в разные стороны. В этом случае на помощь приходит разблокиратор – специальное устройство, которое крепится к колесам и увеличивает их маневренность на трудных участках.

Инструмент для разблокировки устанавливается к выходным валам вашего мотоблока с помощью болтов. В ходе работы он уменьшает радиус поворота всей машины и увеличивает ширину колеи. Если вы пользуетесь мини-трактором на регулярной основе, то эта вещь просто незаменима. Можно сделать разблокиратор самостоятельно на основе подшипников, но по факту – игра не стоит свечь. На рынке их можно найти самых разных вариаций, да и стоят разблокираторы недорого

Самое важное – найти специалиста, который посоветует хороший продукт

Итак, если у вас есть необходимость в новой «обуви» для мотоблока и есть возможность использовать шины от обычного автомобиля или мотоцикла, то почему бы не попробовать. В этой статье указаны самые простые и популярные варианты, но все зависит от вашего опыта и умений. На самом деле решение очень простое, понадобится только сварка и немного умений. Но для хорошего результата проконсультируйтесь с опытными мастерами перед началом работы.

О том, как сделать колеса на мотоблок своими руками, смотрите в следующем видео.

Самостоятельное изготовление

Для того чтобы сделать грунтозацепы к мотоблоку, в первую очередь требуется найти чертежи, которые будут ориентиром в процессе работ. Проще всего изготовить самодельные грунтозацепы из дисков от автомобиля. При помощи аппарата для сварки на них закрепляют металлическую полосу, на которой в дальнейшем крепятся пластины-грунтозацепы.

Далее, для того чтобы сделать грунтозацепы, необходимо изготовить зубья, для которых используют стальную пластину достаточной толщины. Длина зубьев выбирается в зависимости от модели мотоблока, а прикрепляются они по ободу с шагом в 15-17см. Такие грунтозацепы для мотоблока отлично справляются со своими функциями и при качественном изготовлении не разочаровывают своих владельцев.

Другой способ сделать самостоятельно грунтозацепы для мотоблока – это использовать отработанный газовый баллон. В этом случае из него необходимо вырезать два диска, которые станут ободами, ширина которых должна быть от 6 до 10см. Высота их будет 30см. Далее на них, так же как и в случае с автомобильными дисками, устанавливается металлическая пластина, к которой монтируются зубья. Длина их не должна составлять менее 15см. При необходимости ее можно увеличивать на свое усмотрение, но главное – не перестараться.

Кроме приведенных тут двух самых распространенных способов изготовления грунтозацепов существуют и многие другие, которые очень схожи с ними по своему принципу и отличаются только материалом, из которого будет изготовлен обод. Тут главное, чтобы предмет, из которого будет сделано такое навесное оборудование, был достаточного диаметра и требуемой прочности.

Эксплуатируя грунтозацепы для мотоблока, нельзя забывать, что предназначены они исключительно для грунта. Использовать такое оборудование для передвижения по жесткой поверхности, такой как камень, асфальт или бетон, недопустимо. Это непременно приведет к порче навесного оборудования и может повредить дорожное покрытие. Кроме того, если применяются железные колеса, оператору стоит быть более аккуратным при работе, чтобы избежать травмирования ног.

Грамотно выбрав или изготовив грунтозацепы, можно значительно увеличить проходимость и функциональность своего мотоблока, тем самым значительно облегчив тяжелый труд.

Самые эффективные

При выборе соответствующих приспособлений, чаще всего, во внимание принимаются модели, которые обладают наибольшей эффективностью. На практике такое присуще только для конкретных типов навесного оборудования

Рассмотрим более детально, на каких типах соответствующего оснащения следует остановить свой выбор для полноценной обработки пашни:

  • здесь, чаще всего, применяются многокомпонентные фрезерные приспособления, которые позволяют обрабатывать грунт в разных направлениях;
  • можно отдать предпочтение в пользу плуга с бороной, так как это оборудование одновременно может вспахивать, разрыхлять и окультуривать грунт;
  • дополнительно следует выделить самодельные устройства, так как они позволяют применить все необходимое в одном механизме;
  • также спросом пользуются разборные многофункциональные компонентные фрезы и плуги с боронами.

В каждом отдельном случае присутствуют свои нюансы при соответствующем проведении выбора конструктивных элементов, однако неотъемлемой частью любого типа выступают специальные утяжелители, которые служат для утяжеления конструкции при погружении в грунт.

Зачем нужны грунтозацепы для мотоблока?

Грунтозацепы к мотоблоку отличаются своей функциональностью. Потому их всё активнее используют современные фермеры.

Оборудование справляется с такими функциями:

  • увеличивается вес мотоблока, потому можно с большей эффективностью пользоваться различными видами дополнительного оборудования;
  • выполняется усиленная обработка земли при искоренении зарослей;
  • улучшается сцепление техники с мягкой почвой во время передвижения.

Такие грунтозацепы – это важная конструкция в мелком и большом хозяйстве. Для их монтажа и использования не требуются особые знания и умения, потому с ними справится даже начинающий оператор.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Рест металл
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
