Какие бывают газовые горелки для котлов отопления

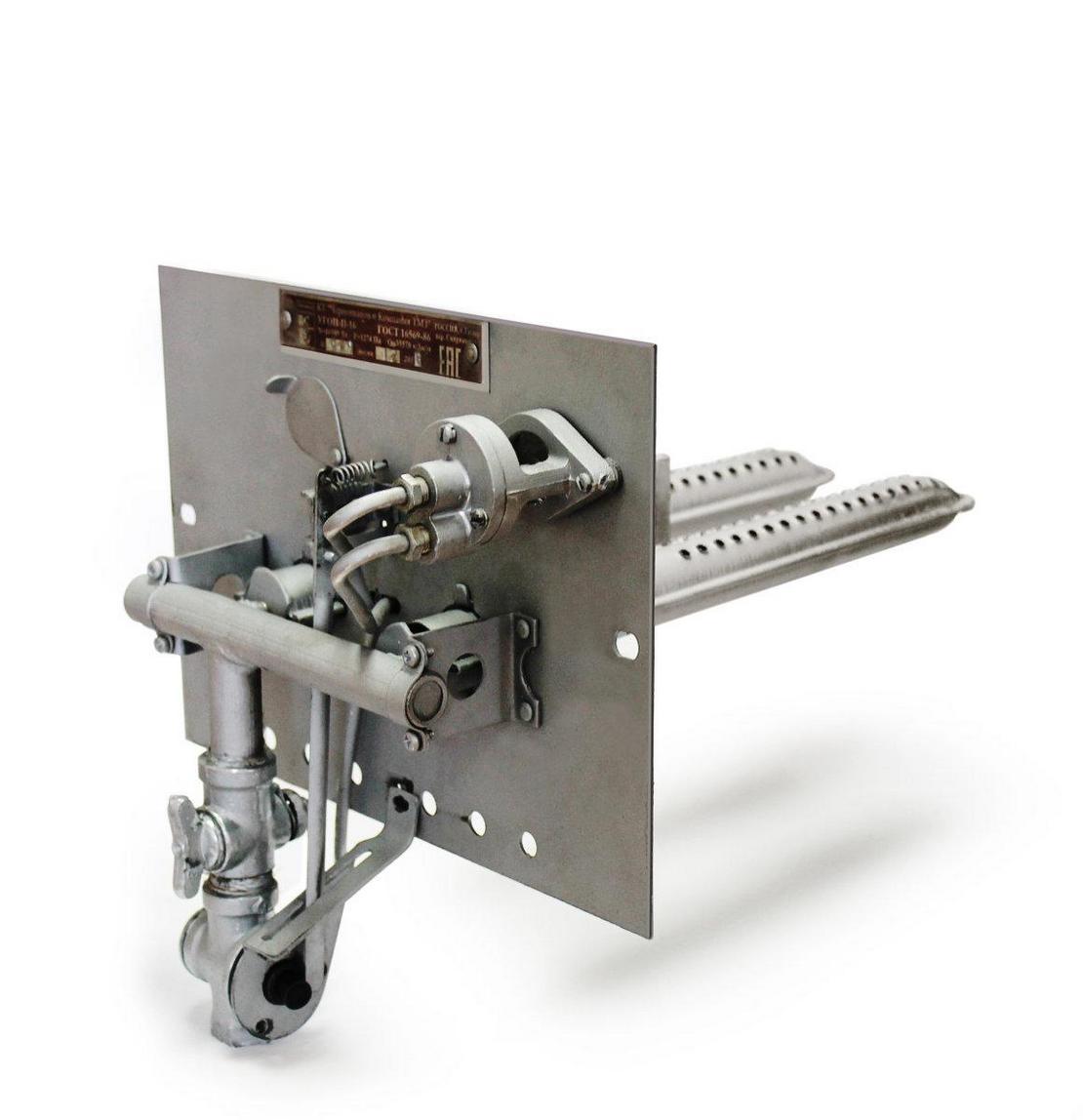

Атмосферные горелки

Горелка этого типа подсасывает воздух по принципу струйного насоса: газ пропускается через эжектор, где из-за большой скорости движения его давление падает (закон Бернулли); воздух засасывается в газовый поток за счет перепада давления. К сильным сторонам этого устройства можно отнести следующее:

1. Простоту конструкции.
2. Компактность.
3. Энергонезависимость.
4. Низкий уровень шума.
5. Низкую стоимость.
6. Возможность простого переоборудования твердотопливного котла под газовое топливо: атмосферную горелку нужно просто установить в камеру зольника.

Принцип работы атмосферной горелки

Однако, слишком большое количество воздуха «загрузить» в газовый поток только за счет струйного эффекта невозможно, поэтому горелки с высокой мощностью быть атмосферными не могут.

Предел мощности для атмосферных горелок в среднем составляет 9 кВт (ориентировочное значение максимальной отапливаемой площади – 90 кв. м).

Какие бывают горелки по типу регулировки

Еще одна характеристика, по которой горелки бывают разных видов, — механизм регулирования. По этому показателю различают следующие типы горелок:

Одноступенчатые горелки.

Они работают лишь в одном диапазоне мощности и эксплуатируются в тяжелом для котла режиме. При работе одноступенчатых горелок возможны частые включения и отключения. Чтобы предотвратить в случае отключения прекращение работы отопительного агрегата, устанавливается автоматика.

Двухступенчатые горелки.

Двухступенчатые горелки, как понятно из названия, имеют две ступени мощности. Первая ступень, как правило, обеспечивает порядка 40 % мощности, а вторая генерирует максимально возможное ее значение. Переход с первой ступени на вторую происходит в зависимости от контролируемого параметра котла (температуры теплоносителя или давления пара), режимы включения/выключения зависят от автоматики котла.

Двухступенчатые горелки с плавным переходом.

Эти виды горелок позволяют осуществлять плавный переход с первой ступени на вторую. Такое оборудование занимает промежуточное положение между двухступенчатыми и модулируемыми горелками.

Модулируемые горелки.

Модулируемые горелки нагревают котёл постепенно, по мере необходимости повышая или снижая мощность. Диапазон изменения режима горения — от 10 до 100 % номинальной мощности.

Какие бывают виды горелок модулируемого типа? Их три:

1. горелки с механической системой модуляции;
2. горелки с пневматической системой модуляции;
3. горелки с электронной модуляцией.

В отличие от моделей с механической и пневматической модуляцией горелки с электронной модуляцией обеспечивают максимально возможную точность регулирования, поскольку исключаются механические погрешности в работе устройств.

Модулируемые горелки имеют перед ступенчатыми целый ряд преимуществ. Механизм плавного регулирования мощности позволяет свести цикличность включения-выключения котлов к минимуму, что значительно снижает механические напряжения на стенках и в узлах котла, а значит, продлевает его «жизнь». Экономия топлива при этом составляет не менее 5 %, а при грамотной настройке можно добиться 15 % и выше. И, наконец, установка модулируемых горелок не требует замены дорогостоящих котлов, если они исправно функционируют, при этом повышая КПД отопительного оборудования.

Особенности конструкции и принцип работы

Конструктивно газовое нагревательное оборудование для бани представляет собой корпус с вмонтированной горелкой-форсункой. В устройстве предусмотрены запорные и сбросные клапаны, предохранитель, фильтры, отсек для смешивания газа с воздухом. Здесь расположены механизмы управления, регулирующие режим подачи топлива. При помощи горелки нагревается воздух в камере топки, далее тепловая энергия передается корпусу генератора с поддоном для камней. От характеристик газовой форсунки зависят функциональные возможности оборудования, эффективность устройства и безопасность.

Необходимые разрешения и требования к установке

Для установки горелки в банную печь необходимо разрешение газоснабжающих инстанций. В случае с атмосферными устройствами условия эксплуатации должны соответствовать следующим требованиям:

• наличие качественной системы вентиляции помещения;
• регулируемая тяга;
• объем эксплуатируемого помещения не менее 12 м³;
• обеспечение мер пожарной безопасности: надежная изоляция дымоотводной трубы при прокладке дымохода через плиты перекрытия и кровельную систему, оснащение верхушки искрогасителем.

При покупке устройства прилагается набор документов в виде сертификатов соответствия и разрешения Ростехнадзора. При соблюдении правил установки и наличии вышеуказанной документации есть шанс получить разрешение к эксплуатации от газоснабжающей организации.

При установке наддувных моделей достаточно выполнения правил пожарной безопасности и наличия сопутствующей документации, так как из-за особенностей функционала не предъявляются требования к месту эксплуатации.

Стоит учитывать, что все это в силе при использовании магистрального газа. В случае автономной газификации для хранения баллонов со сжиженным газом по регламенту используется отдельный металлический шкаф или оборудуется газгольдер. Подземный резервуар предусматривает объемы от 3 м³ и расположение на расстоянии не менее 5 м от постройки. От хранилища до генератора тепла прокладывается трубопровод из стальных труб, обеспечивается надежная герметичность канала.

Общая классификация газовых горелок по типу горючего

Загородные дома не всегда можно обеспечить природным газом, подаваемым от общей магистрали. Поэтому предусмотрена вариативность горелок в плане использования разного типа горючего. Если топливо поступает от газовой магистрали, скорее всего применяют пропан-бутановые газовые горелки для котлов отопления.

Магистральный газ-метан – наиболее доступное природное топливо для котлов. Однако сейчас нет большой выгоды в цене на сжиженное голубое топливо (пропанобутановую смесь). Общее отопление, обеспечивающееся магистральным трубопроводом, тоже обходится недешево.

Котлы на газу, работающие на разных видах топливных смесей, имеют примерно одинаковую конструкцию. Есть небольшая разница в стоимости, но она тоже несущественна (под сжиженное топливо оборудование обойдется дороже). Сами горелки немного отличаются, имея разные форсунки под жидкое топливо и голубой газ.

Если природный газ к дому не подведен, применяют пропан-бутановые газовые горелки

Пропановые горелки требуют настройки на данный вид топлива с установкой жиклера. При горении огоньки пламени отдают желтоватым цветом, в дымоходе больше скапливается копоти. Жиклер отвечает за нормализацию давления.

Современные горелки работают в большом температурном диапазоне – от -50 до +50 °С. Часть оборудования можно приспособить под другие виды энергоносителей:

• отработанное масло;
• солярку;
• мазут;
• керосин;
• пропанобутановую основу;
• арктическое дизельное топливо.

Современные приспособления зачастую имеют в комплекте оба вида форсунок или универсальное оборудование под топливные разновидности, благодаря чему легко перенастраиваются.

Самодельные газовые горелки чаще всего используются в твердотопливных котлах

Безопаснее приобрести простое газовое оборудование, приспособленное под газ в баллонах. Самодельное оснащение хоть и более доступное, но небезопасное! Обычно осуществляют «переделки» на основе старых агрегатов.

Турбированные виды газовых горелок и их конструктивные отличия

Среди современного газового оборудования многие специалисты отдают предпочтение горелкам закрытого типа для турбированных котлов. Они самодостаточны в конструктивном плане, предполагают наличие компактного дымохода, который можно отвести даже в общую вентиляцию при автономном отоплении.

Отопительный агрегат со специальной камерой сжигания закрытого типа кислород получает извне – по специальной трубе подачи (коаксиальному дымоходу). Примерно таким же путем наружу выводятся продукты сгорания. Отопительное оборудование управляется посредством достаточно мощного вентилятора на автоматическом управлении.

Вентиляторные газовые горелки имеют и недостаток – это цена, обусловленная сложной конструкцией изделия

Такое приспособление стоит гораздо дороже, чем атмосферное отопительное оборудование. Однако за дополнительную плату покупатель получает ряд преимуществ, включая автономную работу в жилом помещении. Данное устройство, благодаря автоматическому управлению, отличается высоким уровнем безопасности,.

У турбированного оборудования самый высокий КПД и гибкая температурная схема

Топливо сгорает практически полностью, что важно для экологических показателей. Отмечаются и недостатки, включая конструктивную сложность, вызывающую затруднения при монтаже и ремонте

Газовые горелки для комбинированного оборудования чаще всего применяются в твердотопливных котлах. Это довольно сложный агрегат, поэтому все узлы должны отвечать определенным требованиям эффективности и безопасности. Автоматическое устройство способно переходить с одного вида топлива на другое для бесперебойной подачи тепла. По такому принципу устроены пеллетные и пиролизные котлы, оснащенные газом для горелок, приводящим в действие процесс воспламенения.

Походная газовая горелка. Преимущества и недостатки

Чем отличается горелка газовая туристическая от своих мультитопливных и жидкотопливных родственников?

Некоторые считают их абсолютно безопасной системой, но в мире нет ничего абсолютного. Вспоминается казус, который произошел с одним очень опытным и при этом невероятно «талантливым» туристом в зимнем походе. При накручивании газового баллона на шланг горелки он выпустил слишком много газа. Газ в палатке задержался, т.к. при холоде слаболетуч. Неожиданно из-под ее купола упала свечка-таблетка, закрепленная в консервной банке. В результате жаркой встречи свечи с газовым облачком палатка загорелась, к счастью турист остался жив.

Поэтому, те, кто отправляется в различные дальние путешествия, вынуждены либо везти газ поездом (несколько суток), либо покупать его на месте (как правило, по сильно завышенной цене), либо пользоваться другими видами горелок. В любом случае, в различных «медвежьих» уголках нашей необъятной Родины, газовые баллоны продолжают оставаться редкостью.

Перед тем, как выбрать туристическую газовую горелку, прикиньте, в какие походы и на какие вершины вы собираетесь. Как вы будете забрасываться к месту начала маршрута, реально ли довезти до него газ и можно ли будет купить его поблизости?

Топ популярных моделей до 2 500 рублей

TOURIST CAMPING GURU PLUS TS-233

Простое устройство, которое нравится туристам привлекательным внешним видом и надежностью. Изделие ориентировано на использование стационарного баллона, емкостью не более 50 литров. Но также поддерживается подключение обычного баллона.

Конфорка изготавливается из долговечного и прочного литого алюминия. Присутствует защита от неправильной установки емкости с топливом, что обеспечивает безопасность и предотвращает лишний расход газа. Тщательно продуманная конструкция обеспечивает низкое выделение угарного газа.

Средняя стоимость – 1 500 рублей.

TOURIST CAMPING GURU PLUS TS-233

Достоинства:

• В комплекте присутствует удобный кейс для транспортировки;
• Оптимальная мощность, которая составляет 2.3 кВт;
• Поддерживается два способа подключения;
• Хороший регулятор пламени, который не боится воздействия высокой температуры;
• Стабильная работа пьезоподжига;
• Удобный и привлекательный дизайн.

Недостатки:

• Расход топлива – 160 г/ч;
• Масса – 1.6 кг.

СЛЕДОПЫТ PF-GST-N07 Style

Хорошая газовая плитка российского производства, которая обеспечивает эффективность и долговечность. Конфорка способна выдерживать нагрузку до 15 кг, после преодоления этого веса, устройство сломается. Пъезоподжиг работает безотказно даже спустя большое количество времени. Объем картриджа – 520 мл. В комплекте присутствует качественный кейс, который защищает изделие от влаги и пыли. Масса конструкции – 1.2 кг, поэтому никаких проблем с транспортировкой не возникнет.

СЛЕДОПЫТ PF-GST-N07 Style

Достоинства:

• Соотношение цены и качества;
• Длительный срок службы;
• Небольшой вес;
• Быстрое подключение баллона;
• Удобная регулировка пламени;
• Мощность – 2.2 кВт.

Недостатки:

Корпус сильно нагревается.

Svetazone SV-101G

Удобный прибор, который легко помещается в сумку. Присутствует автоматическая отсечка газа при превышении давления, что дарит пользователю не только надежность, но и долговечность. В комплекте присутствует качественный пластиковый чехол, который выдерживает высокую нагрузку и предотвращает загрязнение оборудования. Расход топлива средний и составляет 152 г/ч. Масса прибора всего 1 кг, что положительно сказывается на перемещении. Цанговое подключение обеспечивает дополнительный комфорт.

Средняя стоимость – 1 200 рублей.

Svetazone SV-101G

Достоинства:

• Компактные размеры;
• Высокий срок службы;
• Качественный кейс;
• Автоматический поджиг;
• Продуманная защита от сильного ветра;
• Хорошая сборка;
• Расход топлива.

Недостатки:

Попадается брак.

Tramp TRG-040

Надежное оборудование, которое подойдет всем любителям активного отдыха. Мощность изделия всего 1.8 кВт, но несмотря на это приготовить любимое блюдо не составит труда. Расход топлива небольшой всего 130 г/ч. Регулировка пламени осуществляется посредством удобного колпачка, который не нагревается и работает безотказно. Цанговое крепление упрощает использование продукта в походных условиях.

Средняя цена – 2 280 рублей.

Tramp TRG-040

Достоинства:

• Присутствует защита от ветра;
• Простое подключение баллона;
• Качественная сборка;
• Хорошее эмалевое покрытие;
• Надежность;
• Длительный срок службы.

Недостатки:

Не выявлено.

Прочие различия

Кроме вышеперечисленных, в зависимости от вида регулировки, различают и другие типы газовых горелок. К ним относятся одноступенчатые, двухступенчатые, плавно-двухступенчатые, модулированные.

Строение газовой горелки.

Принцип работы одноступенчатых газовых горелок заключается в автоматическом закрытии газового клапана, как только теплоноситель нагреется до определенной температуры. Таким образом, газовая горелка автоматически затухает.

После того, как газ приобретает температуру нижней границы, происходит автоматическое открытие газового клапана, что приводит к полному розжигу горелки. Подобные приборы очень удобно использовать в газовых бытовых приборах.

Двухступенчатые газовые горелки для котла работают по двум системам – на 40% и 100%. Горелка начинает работать на 40% сразу, как только теплоноситель нагреется до нужной температуры, и газовый клапан будет прикрыт. Автоматическая система позволяет перейти с одной системы работы к другой.

Плавно регулируемые двухступенчатые газовые горелки работают в двух режимах. Здесь переход на другой режим осуществляется более плавно, чем в двухступенчатых.

При непрерывном нагреве котла применяют модулируемые горелки. В отличие от котла с атмосферной горелкой, этот тип горелок захватывает широкий диапазон мощности. Кроме того, модулируемые варианты значительно экономят газ.

За счет автоматизации процесса срок эксплуатации таких агрегатов значительно дольше. Высота пламени в газовой горелке для отопления модулируемого типа регулируется автоматически.

В свою очередь, модулируемые варианты классифицируются в зависимости от принципа работы модулирующих агрегатов.

Выделяют горелки с модуляцией:

• механической;
• пневматической;
• электронной.

Горелки с электронной модуляцией обеспечивают высокую точность регулирования. На сегодняшний день лучшими считаются модулируемые газовые горелки итальянского производства.

Основные требования

Перечислим признаки качественной газовой горелки:

1. Топливо сгорает полностью: данное требование является очень важным, так как при неполном сгорании газа не только падает КПД отопителя, но и происходит загрязнение атмосферы оксидом азота и угарным газом.
2. Устройство имеет достаточно продолжительный срок службы.
3. Конструкция предельно проста, установка не вызывает затруднений.
4. Издаваемый горелкой шум не превышает допускаемых санитарными нормами значений.

Если горелка является комбинированной, то есть она способна работать с различными видами топлива, то перенастраиваться на тот или иной вид горючего она должна быстро и просто.

Какие виды горелок бывают по мощности

По мощности горелки бывают максимальной, минимальной и номинальной мощности. Разберемся в видах оборудования детальнее.

Максимальная тепловая мощность достигается при длительной работе горелки с большим расходом газа и без отрыва пламени.

Минимальная тепловая мощность возникает при устойчивой работе горелки при наименьших расходах газа без проскока пламени.

Номинальная тепловая мощность горелки соответствует режиму работы с номинальным расходом газа, то есть расходу, обеспечивающему наибольший КПД при наибольшей полноте сжигания газа. В паспортах горелок указывают номинальную тепловую мощность. Максимальная тепловая мощность горелки должна превышать номинальную не более чем на 20 %. Если номинальная тепловая мощность горелки по паспорту 10000 кДж/ч, то максимальная должна быть 12000 кДж/ч.

Газовая горелка и что это?

Газовая горелка для котла является важным элементом отопительной системы, потому что отвечает за подогрев теплоносителя. Расход топлива у этих устройств может быть разным. Для отопления небольшого дачного домика достаточно агрегата с расходом топлива в пределах 4 кубометров в час.

Как правило, настенные и напольные отопительные котлы уже имеют встроенную газовую горелку. Такое газовое оборудование для дома сразу готово к эксплуатации, потому что производитель подбирает горелку с учетом типа оборудования, устанавливает ее с соблюдением всех правил и калибрует под параметры отопительной системы.

При необходимости газовые горелки для печей отопления можно купить отдельно. При этом нужно учитывать габариты агрегата и его производительность, чтобы он соответствовал параметрам котла и системы отопления дома. Газовые горелки нужны для выработки открытого пламени, нагревающего теплоноситель.

От интенсивности горения зависят следующие параметры:

• расход топлива;
• безопасность работы котельного оборудования;
• продолжительность использования теплообменника;
• диапазон регулировок.

Если горелка работает неправильно или неэффективно, то и вся отопительная система дома не справляется со своими задачами и не может похвастаться надежностью.

Что представляет собой газовая горелка и из чего она состоит

У любого приспособления, предназначенного для сжигания жидкого и газообразного топлива, есть основной узел – это горелка. Она отвечает за формирование равномерного пламени. Топливная смесь может быть разного качества, но хорошо продуманный способ подачи топлива обеспечит полное сгорание любой горючей смеси.

Атмосферные газовые горелки для котлов имеют очень простую конструкцию

Важнейшие показатели качественного устройства для сжигания газа – бесшумная работа и отсутствие выделения вредных соединений при сжигании топлива, в частности угарного газа. Современная бытовая газовая горелка для котла отопления – простое устройство, прошедшее длительный процесс модернизации. Некоторые старые конструкции, выпускаемые в советские времена, издавали много шума и были далеко не безопасны, особенно при сильном ветре.

На многие показатели, включая уровень шума, влияют конструктивные особенности камер сгорания. В новых образцах горелок много внимания уделяется удобству розжига и равномерной подаче пламени. Конструктивные особенности газовой горелки для отопления помещений очень простые:

• поджигание газа обеспечивается системой розжига;
• газ воспламеняется в форсунке;
• автоматика призвана контролировать основные показатели: температуру, равномерность распределения газа, аварийное отключение;
• наличие огня контролируется специальным «датчиком пламени».

Из помещения побочные продукты сгорания газа должны выводиться наружу, чтобы вредные примеси не заполняли пространство. Для отвода газа необходим дымоход, имеющий хорошую тягу. Это единственный недостаток отопления газом. Само устройство газовой горелки постоянно совершенствуется, включая следующие показатели:

Уровень шума газовой горелки зависит от конструкции камеры сгорания

• схемы получения тепла;
• рациональный приток кислорода;
• способы отведения копоти и углекислого газа.

Горелки газовые для котлов: основные требования и схема работы

Тепло, выделяющееся в процессе сжигания газа, концентрируется в теплообменнике, откуда передается к теплоносителю. Вместе с небольшим количеством тепла часть продуктов сгорания выводится в атмосферу. Происходит химическая реакция выделения тепла: при высокой температуре сгорающий газ соединяется с кислородом, поступающим из воздуха. На сжигании газа и выделении тепла строится принцип работы газовой горелки. Водяной пар и углекислый газ – побочные продукты химической реакции, связанной с получением тепла.

Среди опасных веществ называют оксид азота, угарный газа и некоторые смолистые компоненты. Из-за этого предъявляются особые требования к вытяжке и дымоходу – важна хорошая тяга.

Согласно современным требованиям в любом режиме газовые горелки для котлов отопления с автоматикой (и другие разновидности) должны отличаться низкой токсичностью. Требуется, чтобы в процессе горения выделялись лишь слаботоксичные газы и небольшое количество копоти, что является общим условием применения большинства видов сырья для отопления.

Правильно продуманный способ подачи топлива обеспечит полное его сгорание

Основные требования, предъявляемые к горелке для котла:

• доступность для самостоятельной установки;
• понятная схема конструкции;
• продолжительный период эксплуатации;
• надежность эксплуатации;
• незначительный шумовой порог;
• удобство переключения режимов;
• возможность работы на другом виде топлива;
• полное сгорание газа;
• высокие экологические показатели (выделяется мало вредных продуктов горения).

Как известно, дешевый товар свидетельствует о низком качестве продукции и непродолжительном сроке эксплуатации. Нередко ремонт оказывается невозможным, особенно в том случае, если нет гарантийного срока и заводского сертификата. В продаже всегда имеются качественные бытовые газовые горелки для котлов отопления. Цена их вполне приемлема для большинства потребителей.

Газовые горелки на баллончик

Газовая горелка туристическая Optimus Crux Lite

Optimus Crux Lite with Piezo –мощная горелка, предоставляемая в комплекте с независимым пьезоподжигом. Crux Lite обладает небольшим весом, как я считаю, это весомое преимущество. Пъезоподжиг весит 14 г, при этом производит 2 500 искр.

Благодаря особому устройству конструкции вы можете пользоваться им, направляя вверх. Считаю это весьма удобным, т.к. это обеспечивает безопасность рукам, которые всегда находятся вдали от пламени. Пьезоподжиг может применяться по отношению к газовым или жидкотопливным горелкам.

Для чего в данной модели присутствует пьезо элемент? Первая причина: повышение универсальности. Существуют ограничения на работу пьезоподжигов. Например, их работа может быть неэффективной при высоком показателе влажности. Другая причина: увеличение срока службы.

Особенности:

• горелка имеет крепкий корпус;
• подача газа максимально точно регулируется с помощью практичной ручки, даже если вы используете перчатки;
• горелка весит около 72 г.

Прочие технические свойства:

• топливо: газ;
• время закипания 1 литра воды: 3 минуты;
• мощность: 3 000 Ватт;
• время непрерывной работы на максимальной мощности: 90 минут (газовый баллон для горелки туристический 220 г);
• вес: 86 г;
• размеры: 56 х 71 х Ø 57 мм.

Стоимость составляет 3 563 ₽.

Газовая портативная туристическая горелка Kovea Alpine Pot Wide

Kovea KB-0703W Alpne Pot Wide –  система, которая обладает большим количеством достоинств. В первую очередь, я хочу выделить среди них наличие особого теплообменника, приваренного ко дну кастрюли. Он позволяет вдвое результативнее проводить тепло от огня. Это обеспечивает вскипание 1 литра воды в течение 3 минут.

Благодаря небольшой мощности горелка функционирует без перебоев в холодную погоду, так как происходит меньшее охлаждение баллона и более легкое поддержание мощности. Кроме того, газ расходуется в два раза медленнее при аналогичном времени закипания.

Ветер не задувает столп пламени, поскольку последний находится внутри приспособления. Потери тепла чрезвычайно малы. Закипание воды можно отслеживать сквозь прозрачную крышку кастрюли. И даже в случае, если кипящая вода льется через край, возможно безопасное выключение горелки с помощью регулятора мощности, который выдвигается за пределы кастрюли.

Замечу, что благодаря неопреновому чехлу можно брать систему в руки без перчаток. Кроме того, предусмотрены практичные складывающиеся ручки, надежно сваренные с кастрюлей, обеспечивающие безопасное переливание кипящей воды в чашку. Гарантируется жесткое крепление горелки и газового баллона ко дну кастрюли.

Свойства:

• вес: 510 г;
• диаметр: 11 см;
• мощность: 1,01 кВт;
• пьезоподжиг: да;
• расход топлива: 75 г/ч;
• топливо: газ.

Стоимость составляет 9 800 руб.

Походная газовая горелка для баллонного газа Kovea KB-0808 Fireman

KB-N0808 Fireman Stove – модель невыносной газовой горелки. Нержавеющая сталь корпуса, малый вес (всего 87,5 гр), приемлемая мощность (2,16 кВт) – всё это делает данную газовую горелку, по моему мнению, идеальным вариантом для приготовления горячей пищи на одного/двоих.

Крепкий пластиковый бокс для транспортировки служит надежной защитой от механических воздействий. Интегрированный пьезоэлемент не предусмотрен в данной модели. Могут быть использованы спички, зажигалка или пьеза KI-1007 Igniter, подходящая к любым моделям горелок.

Прочная фиксация посуды с различными по диаметру основаниями (металлическая чашка, кастрюля с небольшим объемом) обеспечивается складными стальными подпорками в количестве 3 шт. Регулировка интенсивности пламени происходит с помощью удобной металлической ручки.

Свойства KB—N0808:

• нержавеющая сталь, сочетающаяся с легким алюминиевым сплавом, делает корпус прочным, легким и долговечным;
• отсутствие элементов из пластика гарантирует износоустойчивость горелки (в процессе эксплуатации не происходит оплавления стальных деталей);
• вертикальное пламя от конфорки диаметром 12 см обеспечивает быстрое приготовление пищи либо кипячение воды, минимизируя потери тепла.

Прочие характеристики:

• вес: 88 г;
• мощность: 2.16 кВт;
• размер: 54x54x100;
• расход газа: 158 г/ч.

Стоимость составляет 1 300 руб.

Конструкция печки на дровах

Зима и кемпинг у большинства туристов ассоциируются с замёрзшими ногами и необходимостью согреться в палатке в ночное время. Печь всегда обеспечит обитателей палатки потоком тёплого воздуха. В результате вы спокойно уснёте и проснётесь в тепле.

Если нужно ещё и приготовить еду, то иногда устанавливают 2 печи, чтобы быстрее решить обе задачи:

• одну в палатке для обогрева;
• вторую на улице для приготовления питания.

Металлические модели обычно изготавливают из стали. Они дольше удерживает тепло, обеспечивают более равномерный нагрев. Чем толще стальной лист, тем лучше он противостоит деформации и тем дольше остывает, что хорошо в ночное время, когда печь выключена. Герметичные стальные дверцы останутся такими в течение всего периода эксплуатации и не пропустят дым и продукты горения в палатку.

Знаете ли вы?Типовой вес стальной печи вместе с палаткой является полной нагрузкой для квадроцикла или вьючной лошади.

Технически сама печь состоит из:

• камеры, в которой происходит горение;
• полостей и каналов, по которым движется воздух;
• дымохода, через который выводятся продукты горения.

Печь также оснащают входом для холодного воздуха и заслонкой на дымоходе. Всё это помогает контролировать поток воздуха, усиливая или уменьшая его. Желательно, чтобы у изделия отсоединялись ножки и труба. При транспортировке их складывают внутрь, а на стоянке монтируют на место.

В некоторых магазинных моделях ножки регулирующиеся и это полезно, если палатку придётся ставить на неровном участке.В конструкции желательно предусмотреть ровную верхнюю поверхность для нагрева воды и приготовления пищи.

Важно!Устанавливают печь на жароизолирующий лист для того, чтобы в случае попадания угля из топки на пол, не создать пожароопасную ситуацию. Также будет удобно, если печь укомплектована ручками для перемещения

Газовая горелка своими руками

Итак, рассмотрим, как делаются газовые горелки для котлов отопления своими руками. Самодельную газовую горелку для твердотопливного котла можно собрать на базе вентиля от кислородного баллона, например, ВК-74. Его выходной патрубок следует оснастить самодельным штуцером, который посредством резинотканевого шланга можно будет подключить к редуктору.

На входном патрубке, предназначенном для ввинчивания в баллон, нужно установить колпачок с отверстием для подключения жиклера. Последний может быть позаимствован у газовой плиты или паяльной лампы.

К колпачку необходимо приварить сопло – отрезок стальной трубы длиной 100 мм, толщина стенки которой составляет 2 мм.

Между колпачком и соплом должен остаться зазор в 15 мм, через который будет осуществляться забор воздуха, поэтому сначала к колпачку нужно приварить три отрезка толстой проволоки, а уже к ним – трубу-сопло.

Поджигается самодельная горелка в три приема:

1. Открываем кран на магистрали газоснабжения или на баллоне (в случае использования сжиженного газа).
2. Подносим к соплу спичку, зажигалку или горящий фитиль из бумаги.
3. Открываем вентиль.

Мощность данного устройства можно регулировать, закрывая или приоткрывая вентиль. Наиболее горячей является зелено-голубая часть пламени.

Настройка сопла состоит в том, чтобы расположить факел в его центре. Для этого несколько подгибают держатели из проволоки.

Если горелка нужна для работы, к ее соплу следует приварить наконечник, изогнутый под углом 45 градусов.

Основой для самодельной газовой горелки может выступать и стальной баллонный вентиль. На его патрубок навинчивают заглушку с проделанным в ней отверстием под жиклер. В данном случае «донором» жиклера служит паяльная лампа, сопло которой имеет диаметр 0,8 мм. Сопло самой горелки должно иметь диаметр 30 мм. Меняя его длину при помощи насадок, можно регулировать величину факела. Роль регулятора может играть вентиль.
