Магазин сопротивлений

Общий принцип действия

Терморезисторы делаются максимально чувствительными к изменению температурного режима, ведь на этом принципе они и работают. При отсутствии нагрева атомы, входящие в состав детали, находятся в правильном порядке и формируют длинные ряды.

В случае нагрева количество активных «переносчиков» заряда растет. Чем больше таких единиц, тем выше проводимость материала.

При изучении кривой зависимости сопротивления от температуры можно увидеть характеристику нелинейного типа. При этом лучшие характеристики терморезистор показывает в диапазоне от -90 до +130 градусов.

Важно учесть, что принцип действия таких деталей строится на корреляции между температурным режимом и металлами в составе детали. Сам терморезистор изготавливается с применением полупроводниковых составов (оксидов, марганца, меди, никеля, силикатов, железа и других)

Такие компоненты способны реагировать на малейшее изменение в температуре

Сам терморезистор изготавливается с применением полупроводниковых составов (оксидов, марганца, меди, никеля, силикатов, железа и других). Такие компоненты способны реагировать на малейшее изменение в температуре.

Создаваемое электрическое поле подталкивает электрон, который перемещается до момента удара об атом. По этой причине движение электрона затормаживается.

При росте температуры атомы двигаются активнее. При таких обстоятельствах исходный актом быстрее столкнется с другим элементом. В результате возникает дополнительное сопротивление.

После снижения рабочей температуры электроны «падают» в нижние валентные уровни и переходят в невозбужденное состояние. Иными словами, они меньше перемещаются и не создают такого сопротивления.

В случае повышения температуры растет и показатель R. Но здесь нужно учесть тип терморезистора, от которого зависит принцип повышения и роста сопротивления при изменении температурного режима.

Классификация по температурному срабатыванию

Терморезисторы отличаются по температуре, на которую они реагируют при срабатывании. С этой позиции выделяются следующие типы деталей:

1. НИЗКОТЕМПЕРАТУРНЫЕ. Такие элементы срабатывают при температуре ниже 170 Кельвинов (минус 102С). 1 Кельвин = минус 272,15С.
2. СРЕДНЕТЕМПЕРАТУРНЫЕ. Здесь диапазоне работы выше и находится между 170 и 510 Кельвинами.
3. ВЫСОКОТЕМПЕРАТУРНЫЕ. Терморезисторы такого класса работают при температурах от 570 Кельвинов.
4. ОТДЕЛЬНЫЙ КЛАСС. Выделятся также индивидуальная группа высокотемпературных термических резисторов, работающих в диапазоне от 900 до 1300 К.

Вне зависимости от вида (позисторы, термисторы) терморезисторы могут работать в разных температурных режимах и внешних условиях. При эксплуатации в условиях частых изменений температур первоначальные параметры детали могут меняться.

Речь идет о двух параметрах — сопротивлении детали в условиях комнатной температуры и коэффициенте сопротивления.

PTC

В отличие от рассмотренных выше терморезисторов, PTC — термисторы, имеющие положительный коэффициент сопротивления. Это означает, что в случае нагрева детали увеличивается и ее сопротивление. Такие изделия активно применялись в старых телевизорах, оборудованных цветными телескопами.

Сегодня выделяется два типа PTC-терморезисторов (от числа выводов) — с двумя и тремя отпайками. Отличие трехвыводных изделий заключается в том, что в их состав входит два позитрона, имеющих вид «таблеток», устанавливаемых в одном корпусе.

Внешне может показаться, что эти элементы идентичны, но на практике это не так. Одна из «таблеток» имеет меньший размер. Отличается и сопротивление — от 1,3 до 3,6 кОм в первом случае, и от 18 до 24 Ом для второй такой таблетки.

Двухвыводные терморезисторы производятся с применением полупроводникового материала (чаще всего Si — кремний). Внешне изделие имеет вид небольшой пластинки с двумя выводами на разных концах.

Терморезисторы PTC применяются в разных сферах. Чаще всего их используют для защиты силового оборудования от перегруза или перегрева, а также поддержания температуры в безопасном режиме.

Главные направления применения:

1. Защита электрических двигателей. Задача изделия состоит в защите обмотки от перегорания при клине ротора или в случае поломки системы охлаждения. Позистор играет роль датчика, подключаемого к управляющему прибору с исполняющим реле, контакторами и пускателями. При появлении форс-мажорной ситуации сопротивление растет, а сигнал направляется к управляющему элементу, дающему команду на отключение мотора.
2. Защита трансформаторных обмоток от перегрева или перегруза. В такой схеме позистор устанавливается в цепи первичной обмотки.
3. Нагревательный узел в пистолетах для приклеивания.
4. В машинах для нагрева тракта впуска.
5. Размагничивание ЭЛТ-кинескопов и т. д.

Где находится на схеме

Отображение терморезистора на схеме может различаться. Изделие легко найти по обозначениям t и t0. Внешне оно отражается как сопротивление, через которое проходит полоска по диагонали с «подставкой» под t0 снизу. Главные обозначения — R1, TH1 или RK1.

Если возникают сомнения в сфере применения, терморезистор можно нагреть и посмотреть на его поведение. Если сопротивление будет меняться, это нужный элемент.

Терморезисторы используются почти везде — в плате зарядного устройства, в автомобильных усилителях, блоках питания ПК, в Li-Ion аккумуляторах и других устройства. Найти их на схеме не трудно.

Резисторы, реостаты и магазины сопротивлений

Практическая электротехника — Электрические цепи постоянного тока

Резисторы от нескольких омов до нескольких мегаомов применяютв различных радиотехнических, телефонных и других устройствах, в разнообразных измерительных приборах и т. д

Резисторы различают нетолько по величине, но и по мощности рассеивания, то есть номинальной мощности, развиваемой в них током. Чем больше мощность рассеивания, тем больше габариты резисторов. Резисторы могут быть проволочными и непроволочными.

Проволочные резисторы типа ПЭ (проволочные эмалированные или остеклованные) выполняют из константановой (низкоомные)или нихромовой (высокоомные) проволоки, которую наматывают накерамическую трубку, а снаружи покрывают предохранительным слоемстекловидной эмали.

К непроволочным относят резисторы типов: ВС — влагостойкие, УЛМ — углеродистые лакированные малогабаритные, МЛТ —металлизированные лакированные теплостойкие и др.

Резисторы ВС изготавливают путем нанесения’слоя углерода на керамическую основу — стержень, если мощность рассеивания 0,5…2 Вт,или трубку, если мощность рассеивания 5… 10 Вт.

Реостат — это устройство, при помощи которого можно изменятьсопротивление электрической цепи. Схема включения реостата показанана рисунке 2.6. Перемещая скользящий контакт К влево, можно уменьшать сопротивление реостата, а перемещая вправо, увеличивать его.Ток в цепи соответственно этому изменяется практически плавно.

Элементы реостата чаще изготавливают из металлической проволоки (константан, нейзильбер, сталь и т. д.). В непроволочных реостатах,широко применяемых в радиотехнике, токопроводящим элементом служит тонкий слой проводящего материала, нанесенный на основание из изоляционного материала.

Реостат со ступенчатым переключением, схема которого показанана рисунке 2.7, состоит из ряда секций, включенных между контактами К.Чтобы изменить значение сопротивления, включенного в цепь, перемещают переключатель П. Реостаты такого типа используют главнымобразом как пусковые для электродвигателей постоянного тока и трехфазных асинхронных электродвигателей с фазным ротором.

На рисунке 2.8 приведена схема включения реостата в качествепотенциометра — прибора, при помощи которого изменяют напряжение питания цепи при одном и том же напряжении источникаэлектрической энергии.

К контактам А к В подведено напряжение U₁,. С контактов А и К снимается напряжение U₂. Если ползунок, с которым соединен контакт К, находится в точке 1, то напряжение U₂ равно нулю, а если вточке 3, то напряжение U₂ равно U₁,. Таким образом, передвигая ползунок, можно изменять напряжение от 0 до U₁,.

Магазины сопротивлений представляют собой специальные наборырезистивных элементов, различные сочетания которых, получаемые припомощи переключателей и штепселей, дают очень широкий диапазонзначений. Если, например, магазин составлен из четырех групп элементов по 10 штук: от 0 до 9 Ом, от 0 до 90 Ом, от 0 до 900 6м и от 0 до9000 Ом, то, меняя положения четырех переключателей, можно установить значение сопротивления в пределах от 0 до 9999 Ом с интерваломв 1 Ом.

Элементы сопротивлений в магазинах выполнены из манганиновойили константановой проволоки, обладающей очень малым температурным коэффициентом.

< Предыдущая		Следующая >

Похожие материалы:
Элементы электрической цепи. Закон Ома Расчет сопротивлений Параллельное и последовательное соединение резисторов Влияние температуры на значение сопротивления

Где применяются магазины сопротивления

В настоящее время магазины электрического соединения применяют в основном для проверки, а так же калибровки следующих электрических приборов:

1. 1. 1. Омметры;
      2. Мегомметры;
      3. Вторичные приборы работающие датчиками измерения температуры.

Грамотное их использование позволяет определить наличие асимметрии проводов, места, в которых кабель поврежден и прочие неполадки, которые могут присутствовать в электрической цепи. Качественные магазины сопротивления могут работать в разных условиях, а некоторые модели в жидкой или воздушной среде.

Рассмотрим самый простой пример применения прибора. Существуют схемы, в которых есть вот такой резистор со звездочкой:

Вы, наверное, часто видели его, когда занимались конструированием схем, взятых из книг или интернета. В описании на схему даже оговаривается его номинал. Но дело все в том, что этот номинал приблизительный. Более точный номинал такого резистора должен подбираться, чтобы схема работала правильно.

Чаще всего такой резистор можно увидеть в схемах усилителей, в измерительных схемах, в схемах блока питания и тд. И чтобы не перебирать номиналы резисторов и впаивать их в схему один за другим, здесь как раз на помощь приходит магазин сопротивлений. Поставив его вместо резистора со звездочкой и правильно подобрав номинал сопротивления, можно потом впаять постоянный резистор.

К примеру, магнитный резистор Р4831 используется в качестве многозначной меры электрического сопротивления в цепях постоянного тока, а также как двухдекадная мера сопротивления при измерении методом замещения 8 декад.

Нормальные условия применения магазина сопротивления Р4831:

• температура окружающего воздуха (20±2) °С;
• относительная влажность воздуха от 25 до 80%;
• атмосферное давление (84-106,7) кРа mm Hg;
• рабочее положение — любое.

Как проверить с помощью мультиметра

Важный вопрос при эксплуатации термисторов — знание принципов их проверки. При оценке исправности нужно понимать, что термисторы бывают двух видов — с положительными и отрицательным температурным коэффициентом (об этом упоминалось выше). Следовательно, сопротивление детали снижается или уменьшается с ростом температуры.

С учетом этого факта для проверки термистора потребуется всего два элемента — паяльник для нагрева и мультиметр.

Алгоритм действий:

1. Перевод прибора в режим замера сопротивления.
2. Подключение щупов к клеммам терморезистора (расположение не имеет значения).
3. Фиксация сопротивления на бумаге и поднесение нагретого паяльника к детали.
4. Контроль сопротивления (оно растет или падает в зависимости от вида терморезистора).
5. Если сопротивление снижается или увеличивается, полупроводник работает правильно.

Для примера можно использовать термистор NTC типа MF 72. В нормальном режиме он показывает сопротивление 6,9 Ом при обычной температуре.

После поднесения паяльника к изделию ситуация изменилась — сопротивление пошло в сторону снижения и остановилось на уровне двух Ом. По этой проверке можно сделать вывод, что терморезистор исправен.

Если сопротивление меняется резко или вообще не двигается, можно говорить о выходе детали из строя.

Стоит учесть, что такая проверка очень грубая. Для точного контроля нужно проверить температуру и сопротивление термистора, а после сравнить данные с официальными параметрами.

SMD и встроенные терморезисторы

Существует также еще два вида терморезисторов, которым стоит уделить внимание:

1. SMD — детали с особым типом монтажа (для внешнего крепления). Внешне они не сильно отличаются от конденсаторов SMD, изготовленных из керамики. Габариты соответствуют стандартному ряду — 1206, 0805, 0603 и т. д. По виду отличить такие изделия от терморезисторов SMD почти невозможно.
2. Встроенные. Применяются в паяльных станциях (для контроля температуры жала), в том числе термовоздушного типа.

Как выбрать стабилизатор напряжения для дома и дачи, 220 и 12 вольт, какой лучше

В дополнение стоит сказать, что в электронике вместе с терморезисторами используются термореле и термические предохранители, которые работают на похожем принципе и также устанавливаются в электронных приборах.

<

Для давления и тока

Каждому еще со школы или университета знакомы такие названия измерительных приборов, как барометры и амперметры. Первые предназначены для того, чтобы измерять атмосферное давление. Встречаются жидкостные и механические барометры.

Жидкостные разновидности считаются профессиональными из-за сложности конструкции и особенностей работы с ними. Метеостанции применяют барометры, заполненные внутри ртутью. Они наиболее точные и надежные, позволяют работать при перепадах температур и иных обстоятельствах. Механические конструкции проще, но постепенно их вытесняют цифровые аналоги.

Амперметры используются для измерения электрического тока в амперах. Шкала амперметра может градуироваться как в стандартных амперах, так и микро- , милли- и килоамперах. Лучше всего такие приборы подключать последовательно. В таком случае снижается сопротивление, а точность снимаемых показателей возрастает.

Что внутри магазина сопротивлений

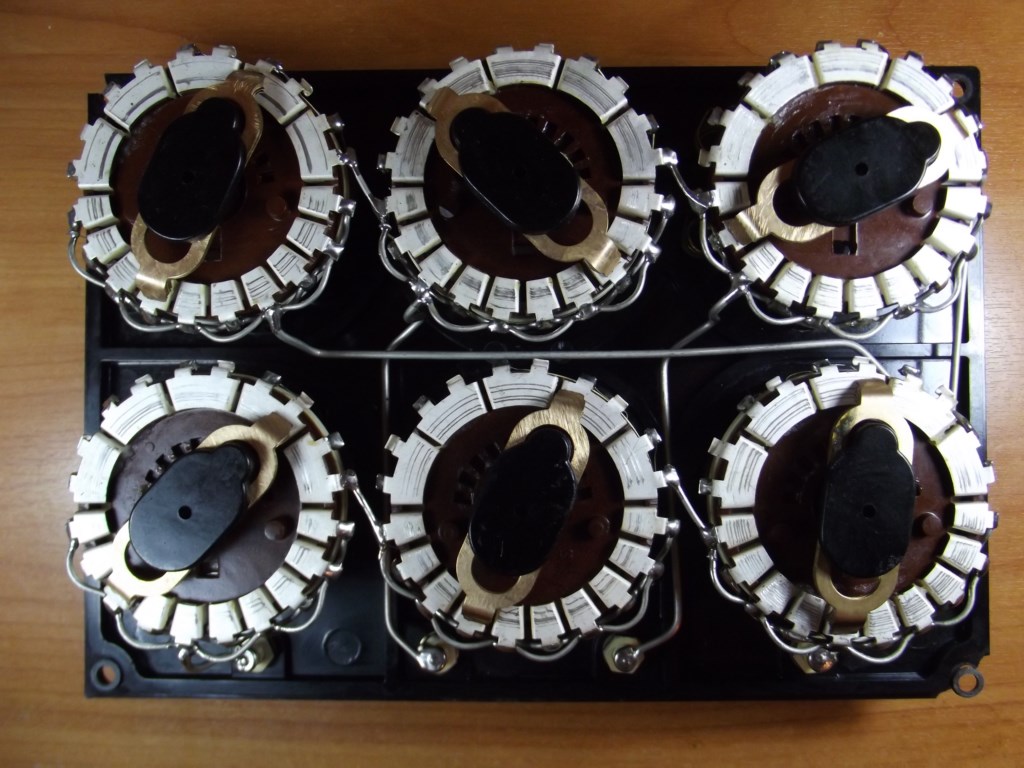

Давайте рассмотрим потроха нашего магазина сопротивлений, в надежде увидеть там целую кучу резисторов. Вскрываем, а там…

«А где же резисторы?» — спросите вы. А кто сказал, что провод не обладает сопротивлением?

Вспоминаем формулу, чему равняется сопротивление провода:

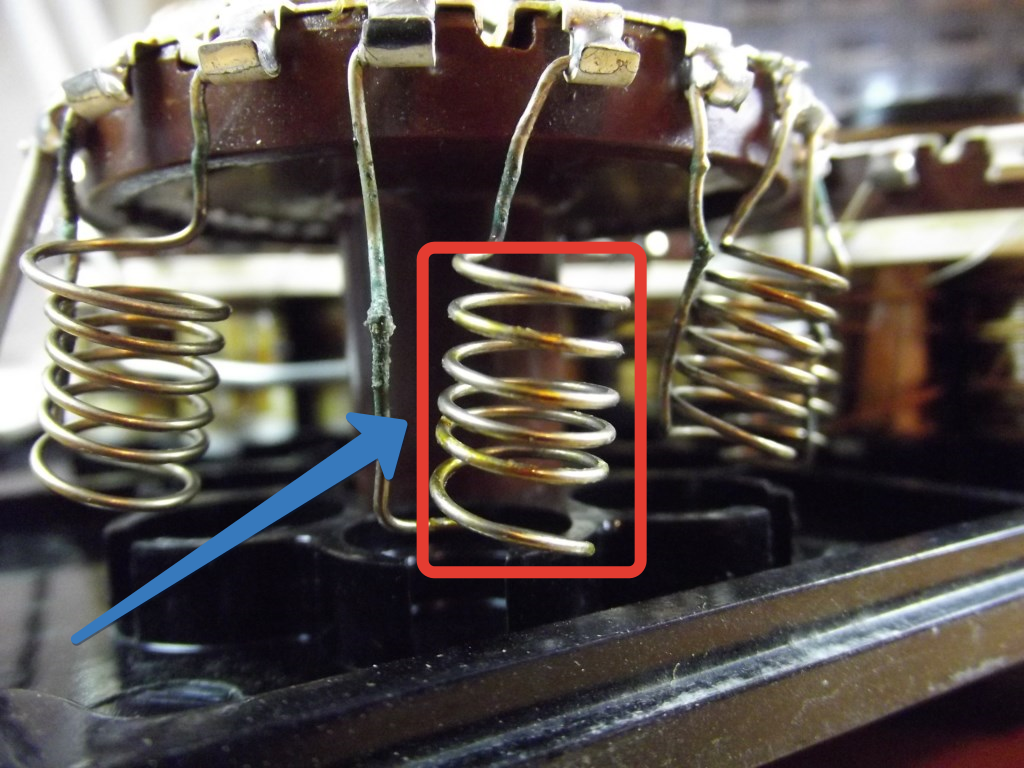

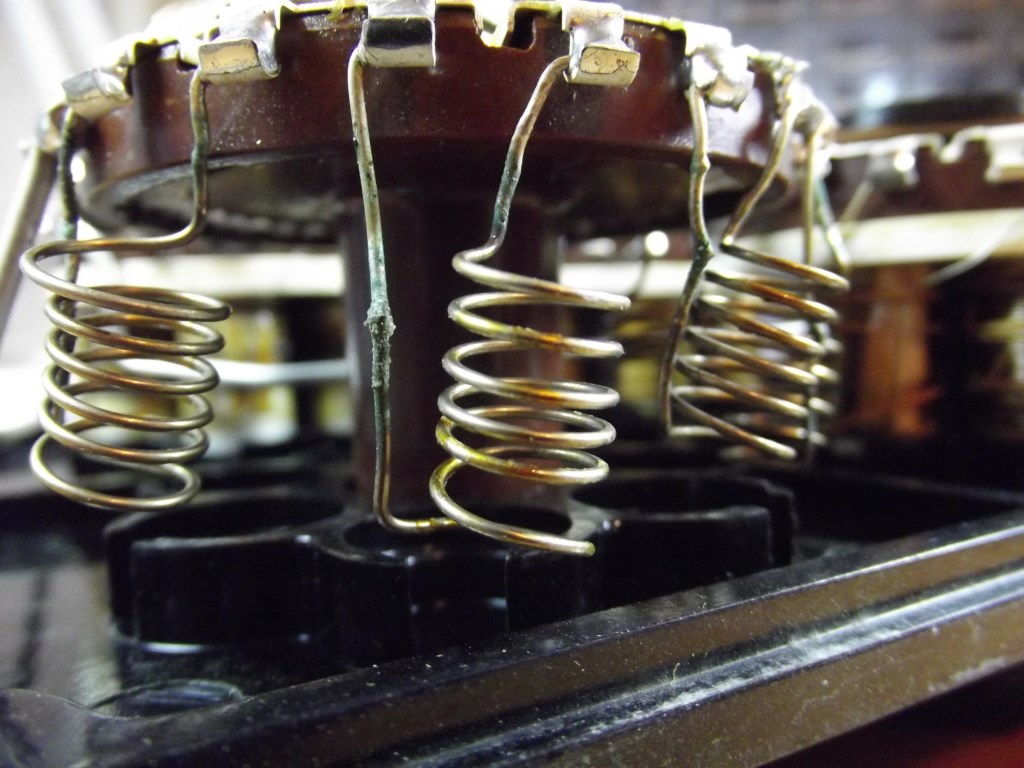

Следовательно, маленькое сопротивление, в нашем случае 0,2 Ом, достигается тем, что резистор делают из толстого проводка маленькой длины:

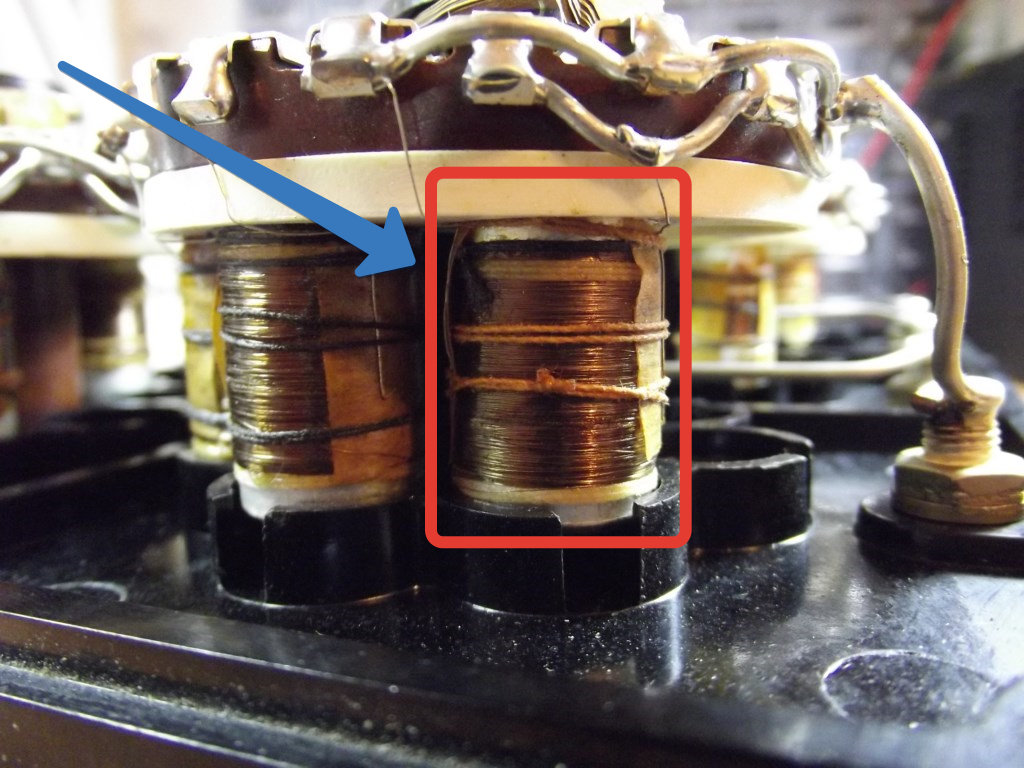

А вот эти резисторы на 20 Килоом делают из тонкого длинного проводка

Если размотать такой резистор, я думаю, его длина будет метров 40-50, в отличие от резистора номиналом в 0,2 Ом.

Итак, почему резисторы в этом магазине сопротивлений сделаны из провода? Не проще ли было поставить вместо проволочных резисторов простые резисторы МЛТ? Да и места бы занимали меньше… Кстати, некоторые магазины сопротивлений делают из простых резисторов и получается ничуть не хуже.

Дело все в том, что погрешность простых резисторов, даже если брать из высокоточного ряда, будет все равно велика. Так как мой магазин сопротивлений является измерительным (можно даже сказать эталонным), поэтому резисторы здесь намотаны из провода.

Аналоговые и цифровые

Контрольно-цифровые инструменты могут быть как цифровыми, так и аналоговыми. Первые считаются более удобными. В них показатели силы, напряжения или тока переводятся в числа, затем выводятся на экран.

Но при этом внутри каждого такого прибора находится аналоговый преобразователь. Зачастую он представляет собой датчик, снимающий и отправляющий показания с целью преобразования их в цифровой код.

Хотя аналоговые инструменты менее точны, они обладают простотой и лучшей надежностью. А также существуют разновидности аналоговых инструментов и приборов, имеющих в своем составе усилители и преобразователи величин. По ряду причин они предпочтительнее механических устройств.

Характеристики

• Прибор изготовлен в четком соответствии с номером ТУ № 25-04.3919-80.
• Наш прибор относят к 0,02 / 2 х 0,000001 классу точности при условии того, что магазин будет использоваться как мера для сопротивления электрического плана.
• Допустимый уровень погрешности в условиях эксплуатации нашего устройства как МЭС с двумя декадами, находится в зависимости от того, насколько точные образцовые катушки сопротивления используются в нем, а также от времени проведения измерений и условий, в которых он применяется.
• Границы показаний во время использования представленного, позволяют осуществлять рабочий процесс как меру для сопротивления, а так же они начинаются с начальной отметки и до значения в 111 111,1 Ом, ступени между показаниями имеют значение 0,01 Ома.
• Размер (габариты) данного магазина составляет: 370мм х 220мм х 190мм.
• Масса изделия Р-4831 составляет 5 килограмм.
• Границы показаний во время использования нашего устройства как двухдекадной МЭС:
• Промежуток 0,002…0,11 Ом, значение между ступенями каждые 0,001 Ом;
• Промежуток 0,12…1,10 Ом, значение между ступенями каждые 0,01Ом;
• Промежуток 1,2…11 Ом, значение между ступенями каждые 0,1Ом;
• Промежуток 12…110 Ом, значение между ступенями каждые 1Ом;
• Промежуток 120…1100 Ом, значение между ступенями каждые 10 Ом;
• Промежуток 1200…11000 Ом, значение между ступенями 100 Ом;
• Промежуток 12000…110000 Ом, значение между ступенями 1000 Ом.

Ознакомиться и приобрести данный товар можно тут https://amtorg.com.ru/magazin-soprotivleniya-r4834. Манганин для изготовления проводников стали применять еще с середины 1890-х годов. Именно этот сплав принято использовать так же и на данный момент, поскольку:

• Он имеет достаточно большую величину электрического сопротивления;
• При этом обладает сравнительно малым температурным коэффициентом (ТКС);
• При взаимодействии с медью практически не образует электродвижущую силу (ЭДС).

Переключатели и декадные зажимы обычно расположены на корпусной панели магазина. Часто, изготовители оснащают прибор специальной ножкой подставкой, что бы магазин можно было удобно установить в цепь под наклоном.

Стоит отметить, что, так как резисторы внутри устройства соединяются последовательно, общее сопротивление будет равно арифметической сумме отдельных сопротивлений каждого такого резистора.

Главные параметры терморезисторов

При выборе детали важно ориентироваться на ее показатели и характеристики, меняющиеся в зависимости от типа, производителя, исходного материала и других показателей. При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет

При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет.

Параметры терморезисторов:

1. ГАБАРИТЫ. При покупке нужно быть уверенным, что деталь подходит по размеру и поместится на плате (в схеме).
2. СОПРОТИВЛЕНИЯ RT и RT. Параметры измеряются в Омах и указываются применительно к текущей температуре в градусах Цельсия или Кельвинах. Если деталь рассчитана на работу при температурах от -100 до +200 градусов Цельсия, температурный режим для окружающей среды принимается на уровне 20-25 градусов Цельсия.
3. ПОСТОЯННАЯ ВРЕМЕНИ Τ (СЕК). Параметр отражает тепловую инерционность. При расчете учитывается время, которое необходимо для изменения температуры термического резистора на 63% от разницы t детали и окружающего воздуха. В большинстве случаев этот параметр принимается равным 100 градусов Цельсия.
4. ТКС (в % на один градус Цельсия). Как правило, этот показатель прописывается для той же температуры t, что и холодное сопротивление. В такой ситуации при обозначении используются другие цифры — at.
5. Мощность рассеивания Pmax (предельно допустимый параметр), Вт. По этому показателю можно судить о пределе, до достижения которого в полупроводнике не происходит необратимых изменений (параметры остаются прежними). При этом превышение температуры tmax при достижении Pmax исключено.
6. Температура tmax — максимально допустимый параметр, при котором характеристики терморезистора длительное время остаются без изменений (на установленном производителем уровне).
7. Коэффициент энергетической чувствительности (измеряется в Вт/проценты*R). Обозначение — G. Показатель отражает мощность, которую необходимо рассеять на детали для снижения параметра R на один процент.
8. Коэффициент рассевания (измеряется в Вт на один градус Цельсия). Условное обозначение — H. Параметр отражает мощность, которая рассеивается на термическом резисторе при разнице в температурных режимах детали и окружающего воздуха на один градус.

Рассмотренные выше коэффициенты (G и H) зависят от характеристик применяемого полупроводника и особенностей обмена тепла между изделием и окружающей его средой. Параметры связаны друг с другом через специальную формулу — G=H/100а.

1. Теплоемкость (измеряется в Джоулях на один градус Цельсия). Условное обозначение — C. Показатель отражает объем тепла (энергии), необходимой для нагрева терморезистора на один градус.

Некоторые рассмотренные параметры связаны друг с другом. В частности, постоянная времени τ равна отношению между теплоемкостью и коэффициентом рассеивания.

При покупке позитрона, кроме указанных выше параметров, нужно учесть интервал позитивного температурного сопротивления и кратность изменения R в секторе положительного ТКС.

Что такое дифавтомат, для чего применяют, схемы, как подключить

Потенциометры

Переменный резистор (ПР) и потенциометр – это два разных определения одного устройства. В начале развития радиоэлектроники считалось, что, изменяя положение подвижного контакта на резистивных катушках, имеющих проволочные обмотки, измеряют разность потенциалов. Поэтому два слова: «потенциал» и «измерение», входят в определение потенциометра. Это и есть переменный резистор. На сегодняшний день таких компонентов электронных и электрических схем множество, и названия их различны. Регулировку напряжения производят потенциометром, а силы тока – реостатом.

Важно! Принцип работы у подобных элементов одинаковый. Они меняют своё выходное сопротивление в зависимости от положения подвижного контакта или щётки, которые приводятся в движение под влиянием внешнего воздействия

Непроволочные

Резисторы типа СП относятся к композиционным непроволочным элементам. Они имеют следующую конструкцию:

• основание из изолирующего материала;
• плёночный, проводящий ток элемент;
• двигающийся контакт;
• ось с подвижной системой.

К непроволочным переменным резисторам относятся также СПО, ВК, СПЗ, ТК.

На гетинаксовую пластинку (основание) наносится углеродистая токопроводящая плёнка. Её состав может быть композиционным: бакелитовая смола и сажа. Выводы элемента присоединяются к концам слоя. Для этого на нём нанесена серебряная паста для контактных площадок. В заданных угловых интервалах по плёнке скользит ползунок (подвижный контакт), который приводится в движение от оси резистора.

К сведению. Конец оси отформован для удобства регулировки: шлиц (прорезь) под отвёртку или выборка для закрепления рукоятки.

Устройство непроволочного потенциометра

Сопротивление может меняться при изменении угла поворота. Угол изменяется от 0 до 2500.

Проволочные

В резистивных переменных элементах такого типа вместо токопроводящей плёнки используется высокоомная проволока. Она уложена в один слой виток к витку. По этим виткам скользит контакт.

Строение проволочного переменного резистора

Проволочный потенциометр состоит из следующих элементов:

• каркас под обмотку;
• обмотка;
• узел с осью вращения;
• подвижная щётка.

Обычно каркасы либо изгибаются из пластин с уже намотанной проволокой, либо её наматывают на кольца. Каркас из пластин выполнен из изоляционного материала или металла.

Внимание! Гнутые основания из пластин не обладают точными геометрическими параметрами, хотя и несложны в изготовлении. Высокую точность при создании потенциометров получают, используя кольца из керамики, металла или пластмассы

Намотка при этом осуществляется специальным оборудованием – челноком, на котором набрано необходимое количество проволоки. Сама проволока может быть нихромовой, манганиновой с эмалевой изоляцией

Высокую точность при создании потенциометров получают, используя кольца из керамики, металла или пластмассы. Намотка при этом осуществляется специальным оборудованием – челноком, на котором набрано необходимое количество проволоки. Сама проволока может быть нихромовой, манганиновой с эмалевой изоляцией.

Интересно. Одним из таких материалов для проволоки служит сплав константан (59% Cu; 40% Ni; 2% Mn). Это сплав из меди и никеля с добавкой марганца. Эдвард Вестон изобрёл его в 1888 году для катушек измерительных приборов. Сопротивление константана не зависит от изменения температуры.

Изоляция провода шлифуется на глубину 0,25d. Это необходимо для надёжного соединения щётки с обмоткой при движении.

Внешний вид кромки скольжения

Средства воспроизведения сопротивления

Что такое ценовые категории потребителей электроэнергии

Для определения меры электрического сопротивления используют:

• Магазин сопротивлений – специальный набор радиоэлементов различного номинала. Данные компоненты специально изготовлены таким образом, чтобы содержать эталонное сопротивление проводников. При подключении электропроводника с постоянным или переменным током к магазину сопротивления можно выбрать подходящий по величине резистор и получить на выходе определенное напряжение, которое затем можно измерить при помощи вольтметра;
• Катушка – устройство, которое работает по сходному с магазином принципу. При подключении на вход прибора можно при помощи имеющихся рычагов и переключателей отрегулировать величину сопротивления агрегата и получить на выходе требуемый вольтаж.

Современные магазины сопротивления

Данные устройства предназначены для цепей переменного и постоянного тока. На современном рынке представлено достаточно большое разнообразие моделей. Они отличаются между собой внешним оформлением, а также эксплуатационными и техническими характеристиками. Благодаря подобному разнообразию, каждый покупатель, которому необходимо специализированное электротехническое оборудование, сможет подобрать для себя оптимальный вариант. Это такое устройство, которое обеспечивает максимально стабильную работу без каких-либо сбоев на протяжении долгого времени.

При выборе магазина сопротивления необходимо принимать во внимание тот факт, что выбор необходимо осуществлять в прямой зависимости от того, в каких условиях планируется использовать оборудование. Среди основных влияющих на выбор факторов можно выделить следующие:

• температура воздуха окружающей среды;
• уровень атмосферного давления;
• влажность воздуха.

Среди предложенного многообразия вариантов самой востребованной моделью является магазин сопротивления Р4831. Причина популярности в его универсальности, а также в уникальных технических характеристиках и доступной стоимости. При использовании данного прибора обеспечивается максимально стабильная работа, причем это преимущество сохраняется весь период эксплуатации.

Многие покупатели приобретают именно это устройство по причине оптимального распределения предназначенных для регулирования соответствующих характеристик цепи электропитания. Основной задачей приборов данной направленности является изменение сопротивления. Устройства всех марок незаменимы в ситуации, когда изменения сопротивления должно осуществляться с максимальными показателями надежности. Грамотное использование позволяет определить такие проблемные факторы, как:

• асимметрия проводов;
• место повреждения кабеля;
• иные неполадки, которые влияют на работу электросети.

Зависимость удельного сопротивления от деформаций

При холодной обработке проводников происходит пластическая деформация сырья с последующим искажением кристаллической решетки, что значительно увеличивает уровень удельного сопротивления.

Электрическое сопротивление – это свойство любого вещества препятствовать движению ионов. Характеристика является динамической и зависит от нескольких факторов. Изоляция и некоторые материалы обладают уровнем сопротивления, при котором электрический ток не способен проходить сквозь вещество. Это может характеризовать некоторые вещества, как плохо проводящие ток из-за малого объема ионов. Что такое сопротивление проводника? Величина, из-за которой происходит потеря мощности при прохождении электричества.

Принцип работы магазина сопротивлений

Принцип работы магазина сопротивлений основан на галетных переключателях, или в народе — галетниках. Вот их схемотехническое обозначение:

В данный момент можно сказать, что проводок под №1 соединен с проводком под №2.

Но как только мы повернем крутилку галетника на один щелчок, то схема примет вот такой вид:

Здесь мы уже видим, что проводок под №1 соединен с проводком под №3.

Еще крутанем на один щелчок, и уже увидим следующую картину:

Проводок под №1 соединился с проводком под №4 ну и так далее для следующих комбинаций.

Примерная схема магазинов сопротивлений выглядит вот так:

Короче говоря, в магазине сопротивлений заложен принцип последовательного соединения резисторов. А как вы помните сопротивление между точками А и В

равняется:

Схема этого магазина сопротивления немного хитрая,но принцип тот же:

Специальные устройства

Существует такое известное устройство для измерения под названием угломер.

Его предназначение заключается в измерении углов деталей, а конструкция состоит из следующих элементов:

• непосредственно устройство имеет полудиск с нанесенной измерительной шкалой;
• линейка обладает собственным передвижным сектором, где нанесена шкала нониуса;
• закрепление передвижного сектора линейки осуществляется стопорным винтом.

Процесс измерения таким прибором простой. Деталь прикладывается одной из граней к линейке. Сдвинуть ее надо таким образом, чтобы образовался равномерный и достаточный просвет между гранями и линейками. Затем сектор закрепляется винтом. Снимаются показатели сначала с линейки, а затем с нониуса.

Контрольно-измерительные устройства нашли довольно широкое применение в различных сферах производства, домашнего быта, слесарного дела и строительных работ. Они различаются как по сфере применения, так и по возможности измерения.

Все приборы могут подразделяться по способу преобразования, выдачи информации и виду выходной информации, предназначения и другим критериям. Имея хорошую классификацию, можно отыскать конкретный инструмент для определенных задач и операций.

Но главная цель у них состоит в измерении показаний, их записи и контроле технологических процессов производства. Рекомендуются использовать точные измерительные устройства, однако, устройство становится гораздо сложнее. Это потребует учета большого количества факторов и измерений параметров, чтобы вывести на экран точные показания.

Определение вида по маркировке

Маркировка принята в соответствии с ГОСТ 11.074.009-78 и имеет свою расшифровку.

Обозначение буквенно-цифровых меток резисторов (слева направо) следующее:

• буквы РП – переменный;
• цифры: 1 – непроволочный, 2 – проволочный или из металлофольги;
• номер регистрации;
• год выпуска;
• тип ФХ;
• величина номинального сопротивления;
• буква допуска отклонения от номинала.

Количество нанесённых знаков зависит от размера корпуса, но значение Rном присутствует обязательно.

Расшифровка маркировки на корпусе

Переменные резисторы могут быть разного конструктивного исполнения. Допускается на одной оси устанавливать несколько переменных резистивных элементов. С помощью них производят регулировку и подстройку многих электрических параметров.

Цветовая маркировка резисторов с проволочными выводами

Для резисторов применяют цветовую кодировку, которая наносится 3, 4, 5, 6 цветовыми кольцами. Если кольца смещены к одному из выводов, то первым (с него и начинается расшифровка кода) считается кольцо, находящееся к выводу ближе всего. Если кольца расположены приблизительно равномерно, то следует помнить, что первое кольцо не делают серебристым или золотистым. В некоторых моделях чтение кода начинают с той стороны, где находятся парные кольца, отдельно стоящее кольцо обычно находится в конце шифра.

Таблица расшифровки цветовых колец

Цвет	Число	Десятичный множитель	Класс точности, %	Температурный коэффициент сопротивления	% отказов
Черный	1*100	—	—	—
Коричневый	1	1*101	1	100	1
Красный	2	1*102	2	50	0,1
Оранжевый	3	1*103	—	15	0,01
Желтый	4	1*104	—	25	0,001
Зеленый	5	1*105	0,5	—	—
Синий	6	1*106	0,25	10	—
Фиолетовый	7	1*107	0,1	5	—
Серый	8	1*108	0,05	—	—
Белый	9	1*109	—	1	—
Серебристый	—	1*10-2	10	—	—
Золотой	—	1*10-1	5	—	—

В четырехполосном коде первые две полосы означают два знака номинала, третья полоска – это десятичный множитель, то есть это степень, в которую нужно возвести число, обозначающее номинал. Четвертая полоска указывает класс точности элемента. В пятиполосном шифре третья полоса обозначает знак номинала, четвертая – десятичный множитель, а пятая – класс точности. Если присутствует шестая полоса, то она обозначает температурный коэффициент. Если же это кольцо шире остальных в полтора раза, то оно характеризует процент отказов.

В расшифровке кодов проволочных резисторов помогут удобные онлайн-программы. Тем более имеет смысл к ним обратиться при расшифровке кода SMD-резистора, поскольку существует несколько вариантов маркировок, с которыми самостоятельно разобраться будет очень непросто.
