Лазерная резка — точность и чистота на тонколистовых деталях

  • Лазер наводится точнее плазмы. Плазменная дуга нестабильна. Конечно, при правильной настройке она не начнет скакать по всему листу металла. Но плазма постоянно колеблется, делая углы и вырезы менее четкими. Для небольших деталей, особенно сложной формы, это критично. Лазер же режет металл четко там, куда его направили, и не двигается. Это принципиально для деталей, на которых требуется высокое качество и точное соответствие проекту.
  • Лазер может делать более узкие прорези, чем плазма. Четкие отверстия при плазменной резке должны иметь диаметр в полтора раза больше толщины металла — и никак не меньше 4 мм. Лазер делает отверстия с диаметром, равным толщине металла — от 1 мм. Это расширяет ваши возможности при проектировании деталей и корпусов, развертки для которых режутся лазером.
  • При лазерной резке тепловые деформации минимальны. Теоретически перегреть деталь можно даже лазером — если написать специальную издевательскую программу резки. Например, лазером не вырезают совсем мелкие и частые отверстия для вентиляции — от этого может произойти перегрев металла. Для лазерного раскроя вентиляционные отверстия делают более крупными и менее частым. В остальных случаях деформации от лазера не будут заметны. Плазма этим похвастаться не может — нагреваемая зона там шире и деформации более выражены. По этому показателю лазер снова дает более качественный результат, чем плазма.
  • Лазер не оставляет окалины на тонколистовом металле. Значит, после лазерной резке развертки отправляются не на зачистку, а сразу на гибку. Это экономия рабочих часов на производстве деталей — а значит, и экономия денег заказчика в итоге.
  • У отверстий, вырезанных лазером, более перпендикулярные кромки. Конусность отверстий — серьезная проблема плазменных станков. У лазерных станков при толщине металла до 4 миллиметров стенки будут оставаться перпендикулярными, а при толщине выше 4 миллиметров — получат легкий скос в районе 0,5 градуса, нижние отверстия будут получаться чуть больше по диаметру, чем верхние. При этом, однако, искажения их формы не будет, и верхние, и нижние отверстия останутся строго круглыми — а отверстия от плазмы при увеличении толщины металла начинают стремиться к эллиптической форме.
  • У станков лазерной резки высокая скорость работы — но она высокая и у плазменных станков. Здесь оба метода хороши. И оба теряют скорость при увеличении толщины металла.
  • Лазер неэффективен для металла средней и высокой толщины. Это главный его недостаток по сравнению с плазменной технологией. На толщинах от 20 до 40 миллиметров его применяют уже намного реже, а свыше 40 миллиметров — вообще практически не используют.

А вот пример деталей производства «Металл‑Кейс»:

Панели, дверцы и поддоны для магазинов «Магнит» (3 фото)

Виды оборудования для лазерной резки

Резка металла лазером проводится с помощью специальных установок, которые бывают трех типов:

  1. Твердотельные аппараты. Устройства для лазерной резки малой мощности. Состоят из рубинового стержня, лампы накачки. Модели могут работать импульсами или в постоянном режиме.
  2. Газовое оборудование. Газ нагревается до высоких температур под воздействием электрического тока. Раскалённые частицы испускают свет, который фокусируется линзами на рабочую поверхность.
  3. Газодинамические установки. Газ нагревается до критических температур — свыше 3-х тысяч градусов. Далее раскалённый газ пропускается на высокой скорости через сопло, проходит процесс охлаждения. Высокая мощность таких аппаратов делает их нерентабельными при редком использовании.

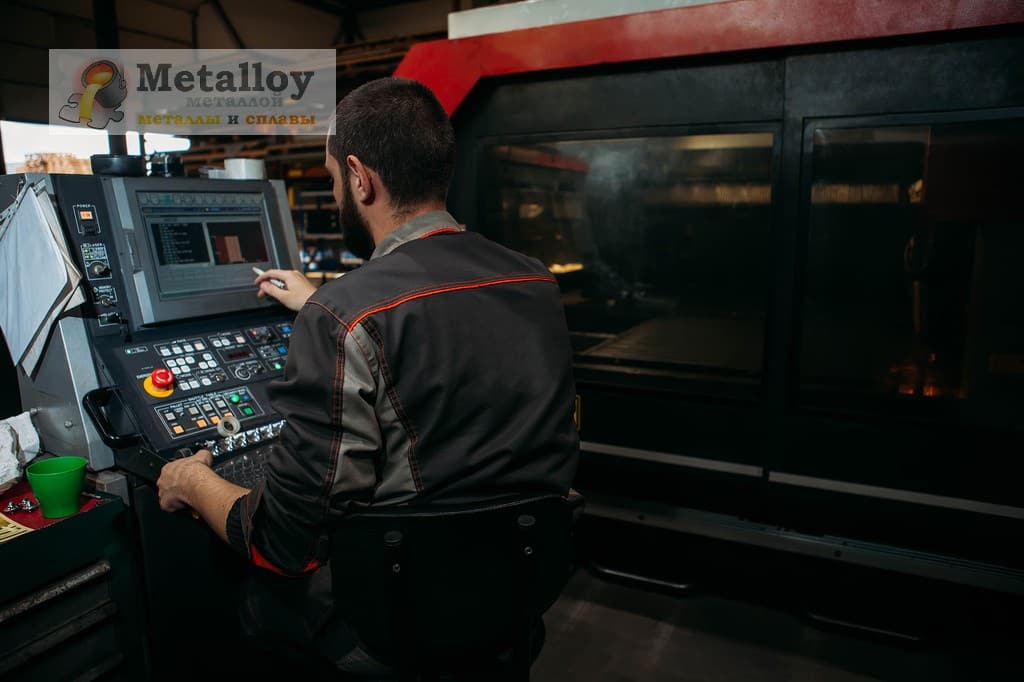

Оборудование для лазерной резки

Как происходит процедура резки алюминия

Подобный способ резки считается самой эффективной и современной методикой обработки металлических объектов – с ее помощью можно создавать детали нужных вам форм и размеров.

Работает система по чертежам с помощью программы, то есть минимизирует необходимость привлечение специалистов, и делает ее наиболее экономичным и эффективным способом резки.

Благодаря большому количеству энергии, лазер делает доступным создание деталей из любых материалов, но чаще всего применяется для работы с деревом или металлом.

Фигурная обработка металла с помощью лазера с ЧПУ вызывает окисление металлической поверхности, за счет увеличения поглощения энергии и доведения температуры до уровня, когда становится возможным плавление материала.

Видео:

Наиболее высокая температура создается в той области, куда направлено наибольшее скопление лучей, благодаря этому происходит ровное разделение деталей, поверхность, куда луч не попадает, не плавится и не деформируется, а просто нагревается.

Лазерная резка листового металла происходит не только за счет воздействия на материал лазера, но и с помощью активного газа, который поступает на поверхность в то же самое время, что и луч лазера.

Благодаря этому скорость работы возрастает, а продукты горения сразу же удаляются из рабочей области.

Алюминий отличается особыми свойствами, например, он имеет высокую теплопроводность и хорошо поглощает лазерный луч.

Все это делает процедуру резки листов алюминия возможной только с использованием высокомощного лазерного излучения.

Лазерная резка алюминия, так же, как и другие варианты этого вида обработки металла, происходит с помощью программы, которая задает параметры резки деталей, а само изготовление требует наличия специального оборудования, работать с которым можно как на производстве, так и своими руками.

Мощность установки для резки алюминия зависит от размера и состава деталей.

Лазерная резка алюминия отличается высоким качеством за счет того, что технология лазерной резки не допускает контакта режущей головки инструмента с поверхностью: луч воздействует сверху и просто прожигает металлическую поверхность.

Благодаря тому, что устройство оборудовано продувной зоной, разрез получается с абсолютно ровным контуром, что очень важно для последующей сварки деталей. Изготовление деталей из алюминия путем лазерной резки с ЧПУ имеет широкие возможности: благодаря сфокусированному воздействию луча, можно вырезать даже очень сложные конструкции, главное, правильно выставлять значения по чертежам

Изготовление деталей из алюминия путем лазерной резки с ЧПУ имеет широкие возможности: благодаря сфокусированному воздействию луча, можно вырезать даже очень сложные конструкции, главное, правильно выставлять значения по чертежам.

При лазерной резке по чертежам с ЧПУ необходимость работы своими руками сведена к минимуму, поскольку все значения задаются в программе по чертежам и после этого выполняются устройством автоматически.

При таком способе резки металла погрешность в работе минимальна благодаря тому, что человеческий фактор в работе исключается, ведь все делает ЧПУ по заранее заданным чертежам.

Видео:

Единственная возможность ошибки – если вы проведете неправильные замеры своими руками, тогда все указания по чертежам будут неверны. В самой же работе устройства возможность ошибки практически отсутствует.

После разрезания материала место среза шероховато на ощупь. Все процессы обработки алюминия с помощью лазерной резки вы можете увидеть на видео.

Поскольку для лазерной резки с ЧПУ не требуется делать никаких специальных форм, затраты на ее реализацию значительно ниже, по сравнению с другими видами обработки деталей.

Еще один плюс, чем хороша лазерная резка алюминия – удобство. Изготовление детали из заготовки из алюминия, не требует ее прикрепления к оборудованию.

За счет этого точность работы повышается, поскольку возможность статического влияния на материал со стороны оборудования отсутствует.

Обработка (раскройка) листов также происходит автоматически – ручной труд в этой резке практически отсутствует, поэтому, даже если вы заказываете резку алюминия, а не производите ее своими руками, цена на эту услугу будет вполне демократичной.

Лазерная технология

Лазерная технология является универсальной, так как дает возможность обрабатывать любые металлические сплавы, ведь на станке устанавливаются определенные параметры для каждого металла.

Главной особенностью лазерной резки является отсутствие контакта металла и режущего устройства.

Лазерная резка материала осуществляется тонким сфокусированным световым лучом, благодаря которому металлический лист нагревается и проплавляется насквозь.

Преимуществами лазерной резки являются:

Оборудование бывает твердотелым и газовым. Твердотелый инструмент довольно простой в управлении и использовании.

Лазерный стержень производится из неодимового стекла, обладающего способностью пропускать импульсный лучевой поток мощностью 6кВт.

Трубка заполняется углекислым газом, азотом, гелием. Электроимпульсы активизируют молекулы газа, которые начинают излучать энергию, превращающуюся в направленный пучок.

Мощность некоторых моделей оборудования составляет 20 кВт. Такое оборудование отличается дороговизной.

Видео:

Лазерная технология обработки листового металла дает возможность формировать любые сложные фигуры с минимумом отходов.

ВАЖНО ЗНАТЬ: Методы раскроя металла — лазерный, плазменный

Благодаря точечному лучевому воздействию получаются гладкие и ровные кромки без неровностей не требующие дополнительной обработки.

Исключением для лазерной обработки является алюминий и сплавы алюминия с нержавейкой. Алюминий плохо поддается лазерной резке в связи с его отражающей способностью.

Гидроабразивная резка

Единственный вид резки, технология которой предусматривает использование воды. Гидроабразивная резка основана на обработке материала сильной струей воды с абразивными частицами, скорость которой может составлять до 900 м/мин благодаря микроотверстиям размером всего 0,2 мм. В этом и состоит секрет превращения энергии, при котором кинетика струи переходит в механическую силу резки материала.

Достоинства гидроабразивной резки

  • метод гидроабразивной резки подходит ко всем материалам;
  • характеризуется высокой степенью безопасности; в процессе резки удаляются лишь пылеобразные частицы;
  • метод не подразумевает термообработки;
  • в процессе гидроабразивной резки образуется разрез шириной 1 мм с минимумом отходов;
  • метод не требует частой заточки инструмента;
  • гидроабразивная резка не требует специально оборудованных рабочих мест и жесткого закрепления деталей в силу минимальных касательных усилий;
  • скорость данного способа резки можно регулировать, благодаря чему область его применения чрезвычайно широка;
  • особенности метода позволяют использование его при резке сложных контуров, эффективно расходуя обрабатываемый материал.

Учитывая вышеперечисленные преимущества гидроабразивной резки, можно сделать вывод о целесообразности ее использования в случаях, когда остальные виды резки оказываются малоэффективными. В частности, речь идет о пластике. Дополнительными плюсами являются отсутствие необходимости в нагреве, высокое качество разреза и удовлетворительные экологические характеристики.

Виды художественной резки металла

Существует большое количество видов художественной резки по металлу. В основном используется плавка и механическое воздействие. Наиболее популярные методы обработки:

  • лазерная резка;
  • плазменная резка;
  • гидроабразивная обработка;
  • механические способы резания;
  • гибка;
  • калибровка.

Каждый вид обработки выполняется на специальном оборудовании или для этого приспосабливается ручной инструмент.


Плазменная резка

Механическая резка металла

Механическая обработка наиболее доступная для домашнего изготовления художественных полотен из металла. Применяются различные способы резания:

  • сверление;
  • фрезерование;
  • отрезным диском;
  • на гильотине;
  • дисковыми ножницами.

В болгарку вставляется отрезной диск и ведется по линии разметки. Края после этого защищают, удаляют заусенцы.

Перед обработкой фрезой в замкнутых контурах необходимо просверлить отверстия. Затем вручную или по программе, если станок с ЧПУ, вырезать рисунок.

На гильотине можно обработать только по наружному контуру, создав выпуклую фигуру из горных линий.

Дисковые ножницы устанавливаются под углом 12⁰. Заготовка перемещается вручную. Можно вырезать сложный узор без мелких элементов. Подходит для домашнего изготовления. Работа занимает много времени.

Гидроабразивная резка

При обработке больших заготовок пескоструйкой с поверхности детали снимается окалина, грунт, ржавчина и даже тонкий слой металла. Гидроабразивная резка действует по тому же принципу. Из узкого сопла под большим давлением вырывается песок с водой. Абразивный материал снимает тонкую полосу стали, жидкость вымывает и удаляет мелкие частицы металла и песок.

Плазменная и фигурная резка материалов

Плазменная технология резки широко применяется в промышленности для раскроя проката до 100 мм толщиной. Струя горячего газа используется как режущий инструмент. На качество резки не влияет покрытие и чистота поверхности. Резак идет по заданной траектории, скорость зависит от толщины листа и состава материала.

При обработке листа толщиной 2 мм, края получаются ровными, без оплавлений. За счет возможности регулирования мощности плазменной струи на станках с ЧПУ производится объемная фигурная резка металла. Материал не прорезается насквозь, а создается заданный программой рельеф за счет удаления разного количества металла. В результате можно получить объемные картины, рельефные орнаменты.

Лазерная резка

Тонкий и мощный лазерный луч способен с большой скоростью резать металл. Линия получается узкая, чистая по краям. Лазерная резка производится с постоянной мощностью. Скорость движения инструмента зависит только от толщины металла. Сталь прожигается достаточно быстро. Производительность оборудования, при резке по заданной программе, высокая.

Можно вручную управлять перемещением лазерной головки по заданному рисунку. Оператор должен обладать навыками работы. При задержке на одном месте происходит оплавление материала вокруг луча лазера.

Методом лазерной резки, управляя процессом с помощью компьютера, можно получать сложные рисунки, заложив эскиз в программу устройства. Линии любой сложности и острые внутренние углы для лазера не являются проблемой.

Художественная гибка

Художественная гибка относится к холодной деформации. Часто применяется любителями для создания архитектурных элементов, ворот, заборов, решеток на окна.

Возможна гибка металла различного профиля:

  • круг;
  • квадрат;
  • шестигранник;
  • труба профильная;
  • полоса.

По шаблонам создаются элементы рисунка, которые соединяются в определенный орнамент. Гибка производится вручную и на вальцах.


Решетки на окнах

Воздушная гибка и калибровка

Обе операции могут производиться на одном приспособлении. Для гибки используется нижний штамп с V-образным вырезом и пуансон. Угол может быть от 30⁰.

Калибровка делается пуансоном, повторяющим форму матрицы. Полоса листа после деформации полностью повторяет форму инструмента. Независимо от толщины, пуансон давит полосу, пока она не опустится до нижней точки матрицы. Линия и радиус изгиба получаются ровные, четкие. Для каждого угла при калибровке нужен штамп.

Воздушная гибка делается под разными углами на одном инструменте. Материал не доходит до дна матрицы. Угол, который следует получить, регулируется ходом пуансона. Чем глубже погружается материал в форму, тем острее угол.

Линия изгиба не четкая, радиус с плавным переходом в ровную линию. Повторить несколько раз и создать совершенно одинаковые изгибы не получается, даже на автоматической, отрегулированной подаче пуансона. Металл может пружинить, вследствие чего угол изменяется.

Виды оборудования для лазерной резки

Резка металла лазером проводится с помощью специальных установок, которые бывают трех типов:

  1. Твердотельные аппараты. Устройства для лазерной резки малой мощности. Состоят из рубинового стержня, лампы накачки. Модели могут работать импульсами или в постоянном режиме.
  2. Газовое оборудование. Газ нагревается до высоких температур под воздействием электрического тока. Раскалённые частицы испускают свет, который фокусируется линзами на рабочую поверхность.
  3. Газодинамические установки. Газ нагревается до критических температур — свыше 3-х тысяч градусов. Далее раскалённый газ пропускается на высокой скорости через сопло, проходит процесс охлаждения. Высокая мощность таких аппаратов делает их нерентабельными при редком использовании.

Оборудование для лазерной резки

Выбор плазмореза с ЧПУ для домашнего производства

Каким критериям стоит уделять наибольшее внимание при выборе перед покупкой недорогого плазмореза для домашнего производства изделий из листового металла? Перед принятием решения о покупке необходимо:

  1. Указать производителю тип и толщину металла, который будет способен резать инструмент.
  2. Узнать можно ли работать плазморезом на морозе (для большинства моделей при морозе необходимо аппарат и компрессор помещать в теплое помещение).
  3. Определить тип резки – плазменно-дуговая или резка плазменной струей:

Также важные технические параметры и характеристики устройства:

Скорость резки плазмотрона под управлением ЧПУ

Этот параметр определяет производительность плазменного резака. Скорость резки зависит от типа и толщины материала относительно удельного напряжения плазменной электрической дуги. Естественно, чем выше скорость резания, тем эффективнее будет резак.

Максимальный ток резки

Сила тока плазменного резака является основным показателем его мощности, эффективности и максимальной толщины материалов, которые он способен обрабатывать. Этот показатель для плазменных резаков варьируется от 5 до 160 А. Современные плазморезы позволяют плавно регулировать силу тока в широком диапазоне.

Рабочий цикл

Это еще один чрезвычайно важный параметр устройства, определяющий темп работы. Рабочий цикл определяет, насколько быстро перегреется резак, и как скоро потребуется перерыв, чтобы снизить температуру рабочих компонентов. Рабочий цикл определяется процентом от 10 минут от времени, в течение которого устройство может работать, и времени, в течение которого оно должно перестать работать.

Рабочий цикл должен из минимум 35% работы и соответственно 65% времени простоя. Чем больше процент работы относительно простоя, тем более эффективным будет устройство. Профессиональные плазменные резаки способны работать на 60% и выше.

Параметры плазменного газа

Большинство плазменных резаков используют сжатый воздух с давлением от 4 до 7 бар. Чем выше давление, тем больше мощность плазменной струи и, следовательно, выше качество и скорость резки.

Охлаждение плазменной горелки

Охлаждение ручки – важный аспект, на который нужно обращать внимание. В большинстве плазменных резцов среднего размера рукоятка охлаждается сжатым воздухом из компрессора, тогда как в более крупных плазменных резцах промышленного типа из-за большей силы тока и выработки большего количества тепла рукоятка охлаждается жидкостью из встроенного охладителя

Благодаря данной бизнес-идее вы можете самостоятельно организовать домашнее производство широчайшего ассортимента продукции. Все что вам нужно станок компьютер и немного опыта работы в программах с векторной графикой, cad-системах, которым можно обучатся в интернет по онлайн курсам или видео-урокам. А дальше только масштабировать свой производственный бизнес. Изделия из металла отличаются надежностью и долговечностью. При нанесении на готовые металлические изделия акриловой краски их срок гарантийной эксплуатации начинается от 15-ти лет.

Гидроабразивная резка: технология и оборудование

Обработка металла водой, которая подаётся в производственную зону под большим давлением (более 4000..5000 ат), может вызывать локальное разрушение. Однако, значительно более эффективным признано сочетание двух потоков: водной струи (со скоростью более 1000..1200 м/с) и потока мелкодисперсных абразивных частиц, например, кварцевого или гранатового песка. При подобном комбинированном воздействии на поверхность, местное разрушение происходит и за счёт гидравлического воздействия струи и, вследствие, механической эрозии материала от твёрдых частиц абразива.

Гидроабразивная резка металла выполняется гидравлическим резаком, представляющим собой инструментальную головку, в выходной части которой имеется сопло. Туда вводятся, постоянно перемешиваясь, поток воды под высоким давлением и подготовленный (отфильтрованный по фракциям и высушенный) абразив. По мере приближения сопла к разрезаемой поверхности давление потока возрастает до показателей, превышающих предел прочности обрабатываемого материала. В результате последний разрушается по линии перемещения резака. Отработанные абразивные частицы вместе с водой удаляются через систему фильтров насосной установкой и подготавливаются для дальнейшего применения.

Технологическими характеристиками процесса являются:

  • Точность разделения: зависит от размеров абразивных частиц (они не должны превышать 500..600 мкм, иначе резка будет некачественной);
  • Расход абразивной составляющей: у современных станков она не превышает 45..50 г/с;
  • Производительность резки. Она зависит от вида разделяемого материала и его толщины, максимально 1,5 м/мин.

С целью уменьшения уровня шума при работе оборудования, координатный стол с резаком помещают в ванну с водой. Это способствует эффективному гашению кинетической энергии струи и увеличивает долговечность оборудования.

Преимущества и ограничения

Достоинства технологии:

  1. Отсутствие нагрева разделяемой заготовки, максимальная температура которой не превышает 70..90С. Таким образом, её коробление исключается, а точность возрастает.
  2. Возможность вести обработку изделий значительной толщины – до 250…300 мм (иные способы разделения толстых заготовок неэффективны из-за высоких энергозатрат).
  3. Пригодность процесса для резки любых материалов, в том числе хрупких – стекла, камня и т.д.
  4. Высокая чистота разреза, поскольку поверхность не оплавляется, что неизбежно при всех способах термического разделения исходных заготовок.

Недостатки гидроабразивной резки:

  1. Сложность и громоздкость технологического оборудования.
  2. Малая долговечность сопла: заточка инструмента вследствие его интенсивного износа потоком абразивных частиц должна выполняться после каждой рабочей смены.
  3. Повышенный уровень шума во время работы.
  4. Возможность коррозии металла в процессе обработки, что вынуждает незамедлительно высушивать заготовки после резки.

Суммируя, можно сделать вывод о том, что для тонко- и среднелистовых металлов, а также необходимости выполнять разделительные операции более пригодны лазерные установки. Для повышения функциональности процесса при разделении толстолистового металла, при одновременном обеспечении высокого качества реза, а также при обработке нержавеющей стали, цветных металлов и сплавов и т.д. превосходство имеет гидроабразивная резка.

Преимущества и недостатки обработки металла лазером

Лазерная обработка является самым эффективным и высококачественным способом резки различных металлов. Весь технологический процесс раскроя автоматизирован и выполняется по заданным критериям. Лазер хорошо режет любые металлы с различными показателями теплопроводности.

Высокая энергетическая мощность лазерного луча обеспечивает расплавление металла в области резки. Но при этом полностью исключается даже минимальная деформация заготовки, так как зона термического воздействия очень ограничена. Эта особенность позволяет использовать лазерную технологию для обработки мягких металлов.

Преимущества обработки метала лазером:

  • Полностью исключается механическое воздействие на заготовку или деталь. Лазерная технология позволяет резать мягкие, хрупкие материалы без риска деформации.
  • Возможность обрабатывать твердые сплавы.
  • Высокая точность раскроя и реза. Кромка в зоне резки очень ровная, отсутствуют наплывы, заусеницы и другие дефекты.
  • Не требуется последующая дополнительная обработка готовых изделий.
  • Есть возможность вырезать заготовки и детали даже самой сложной геометрической формы.
  • Простота и легкость управления оборудованием. Рисунок детали выполняется в чертежной программе и переносится в компьютер лазерного оборудования для выполнения резки.
  • Высокая производительность. Обработка металла лазером происходит в 10 раз быстрее, чем резка с помощью газовой горелки.
  • Высокая скорость раскроя тонколистового проката.
  • Максимальная экономия расходных материалов за счет компактного размещения деталей на листе.
  • Экономическая эффективность. Снижение затрат при изготовлении небольших партий деталей, так как отсутствует необходимость изготовления форм для прессования или литья.

Недостатки обработки метала лазером:

  • Высокая стоимость оборудования.
  • Низкая эффективность обработки металлов и сплавов с высокими отражающими свойствами: алюминием, нержавеющей сталью.
  • Допустимая максимальная толщина металлического листа – 20 мм.

Чем лазерная резка отличается от плазменной

Чтобы понять, чем отличается резка лазером от плазмы, необходимо более подробно познакомиться с каждой из технологий

Здесь необходимо обратить внимание на ряд параметров:

  1. Производительность процесса.
  2. Качество реза.
  3. Себестоимость процесса резки и себестоимость эксплуатации.

Рассмотрим каждый из этих моментов более подробно.

Производительность процесса

Зависит в первую очередь от материала и его толщины. Лазерная резка может использоваться и для обработки нержавеющей и низкоуглеродистой стали, меди, латуни, алюминия, титана, акрила, пластика, стекла, дерева, кожи, текстиля. Плазморезы могут работать только с металлами, проводящими электричество.

По-разному показывает себя лазерная и плазменная резка и при работе с металлами различной толщины. При обработке тонкого листового материала (до 6 мм), особенно при высоких объемах работ и формировании сложных контуров, выигрывает лазер. Если толщина металла будет более 6 мм, то у лазерного станка скорость обработки будет сопоставима с плазмой, но качество лазерной резки будет выше. У лазерной обработки отсутствует конусность, которая присуща плазменной резке. А вот при работе с заготовками более 30 мм плазменные станки справляются лучше, но такие заготовки имеют высокую конусность и нуждаются в последующей обработке.

Качество реза

От качества реза зависит не только внешний вид готового изделия, но и сложность последующей обработки. И здесь лазерная резка металла существенно превосходит показатели плазменной резки. Заготовки, полученные с ее помощью, нуждаются в минимальной финишной обработке. Шероховатость поверхности составляет всего 1,25-2,5 мкм, а конусность кромки – 0-20. Детали, полученные на плазменном станке, необходимо будет дополнительно шлифовать (и поверхность, и кромку), снимать окалину. Соответственно шероховатость поверхности и конусность кромки в этом случае составляют 6,3-12,5 мкм и 0-100.

И здесь надо сделать выбор в пользу продуктивности процесса или качества реза, а также смотреть, с какими запчастями предстоит работать. В частности, основное требование при изготовлении приварного фланца – плоскость поверхности, а пережог кромки, шероховатость, конусность – это уже второстепенные показатели

А вот при производстве сложных деталей внимание уделяется именно качеству реза.

Основные отличия лазерной резки от плазменной приведены в таблице:

Параметр
Резка лазером

Плазменная резка
Минимально возможный диаметр отверстия 0,3-0,4 толщины материала 0,9-,1,4 толщины материала, но не менее 2-3 мм
Ширина реза От 0,2 до 0,375 мм, остается стабильной От 0,8 до 1,5 мм, но меняется ввиду нестабильности дуги
Точность реза Тонкий, с отклонениями в диапазоне 0,05 мм В пределах 0,1-0,5 мм
Вырезание внутренних углов Возможно, с высокой точностью Возможно, но только с радиусом
Температурное воздействие Минимальная зона термического влияния Большая зона термического влияния приводит к деформациям и короблениям

Себестоимость процесса резки и стоимость эксплуатации

Изначально отметим, что станки для лазерной резки обойдутся примерно в 4-6 раз дороже плазменных станков. Стоимость их эксплуатации зависит от ряда параметров:

  • Затрат электроэнергии и рабочих газов. При резке тонкого металла энергопотребление обоих видов станков примерно одинаковое. Чем больше толщина материала, тем больших затрат будет требовать лазер.
  • Сервисное обслуживание, затраты на ремонт. Лазерное оборудование редко выходит из строя, особенно при соблюдении эксплуатационных рекомендаций производителя. В плазменных станках требуется более частое обслуживание рабочей поверхности, т.к. удаляется большее количество материала, чем при лазерной резке.

Точно назвать себестоимость продукции и сроки окупаемости того или иного станка нельзя, ведь все зависит от особенностей производства, предстоящих задач.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Рест металл
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
