Технология укладки и монтажа пвх мембраны: пайка, сварка пвх мембран, механическое крепление мембран пвх

Технологии укладки

В зависимости от типа крыши и особенностей мембранного материала выбирается та или иная технология монтажа. Способы бывают:

Клеевый;
Балластный;
Соединение стыков при помощи теплосварки.

У каждого метода есть свои определенные плюсы и минусы.

Клеевая технология

Данный вариант применяется при укладке ЭПДМ мембран. При монтаже полотен на стыках используются специальные ленты с клеевым покрытием по обеим сторонам. В качестве преимуществ метода – отсутствие необходимости применения дорогостоящего профессионального оборудования. Еще один плюс клеевого способа заключается в том, что работы выполняются достаточно быстро.

Что касается недостатков, то главный минус клеевого способа – вероятность нарушения герметичности конструкции. С течением времени лента может отслаиваться, что приводит к проникновению под кровлю влаги.

Балластный

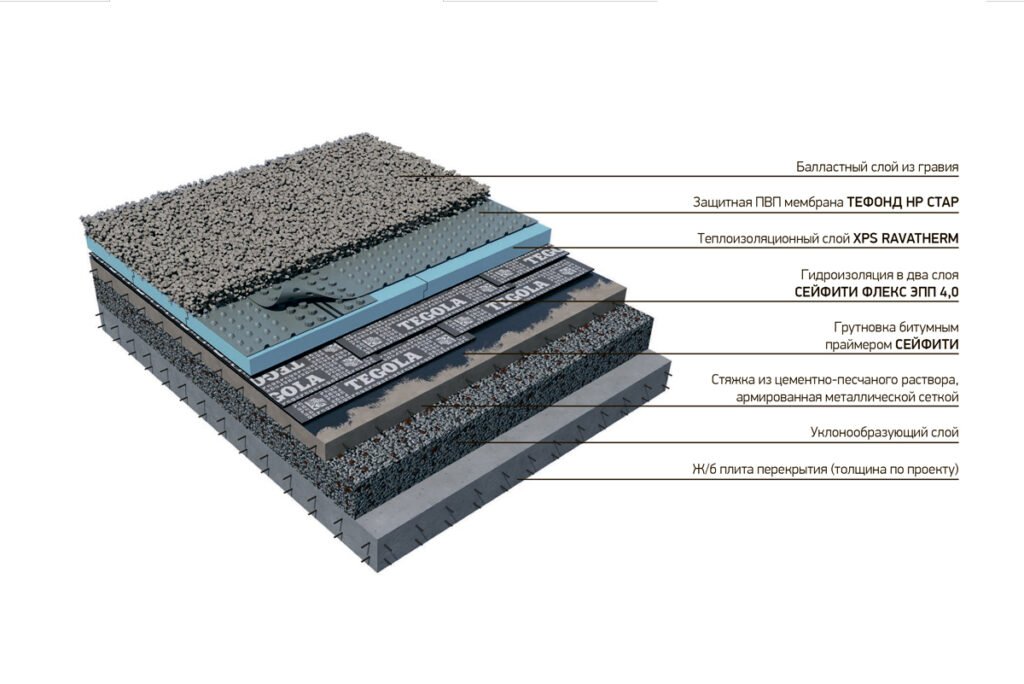

Балластный метод укладки кровельной мембраны

Данный метод применяют при обустройстве плоских крыш, а также в случаях, когда уклон не превышает 15 градусов. В качестве балласта используется галька, щебень, тротуарная плитка или иной материал. Поэтапно процесс обустройства состоит из следующих шагов:

На основании крыши размещается мембрана;
Выполняется склеивание стыков;
Путем применения крепежа материал фиксируется;
На мембрану насыпается балласт из расчета не менее 50 килограмм на 1 квадратный метр кровли.

Если в качестве балласта используются фрагменты с острыми гранями и углами, на мембрану укладывается нетканый материал. Он служит защитой от повреждений механического характера.

Применение тепловой сварки

В основу этого способа положено соединение мембранного материала на стыках при помощи специального оборудования. Сварочный аппарат создает нагретую до температуры в 600 градусов струю воздуха. Части мембранного материала укладываются внахлест, после чего обрабатываются прибором. В результате остывания получается цельное полотно с эластичными и герметичными соединительными швами. Метод монтажа при помощи теплосварки применяют при работе с ПВХ и ТПО продукцией.

При укладке мембранных ПВХ полотен необходимо соблюдать следующие правила:

Поверхность материала непосредственно перед свариванием тщательно очищается от загрязнений;
Строго соблюдается температурный режим (в случае превышения допустимого показателя мембрана будет гореть);
По полотну аппарат проводится без задержек с оптимальной скоростью перемещения;
Нахлест смежных полотен – не менее 5 сантиметров;
Итоговая ширина шва – не более 2 см.

Что касается последнего пункта, то если шов получился уже, делается заплата.

Основные способы монтажа мембранной кровли

Балластный способ. Это наиболее простой вариант укладки данного типа покрытия. Он применяется, если уклон мембранной кровли не превышает 15 градусов. Процесс закрепления мембраны проводится в несколько этапов:

укладка мембран на подготовленную поверхность;
сварка или склейка стыков полотен;
укладка слоя балласта (щебень, галька и т.д.) из расчета от 50 кг на квадратный метр.

Если балласт представляет собой битый камень или неокатанный гравий, мембрану следует сверху защитить от повреждений нетканым полотном.

Механический способ. Применяется в случае, если кровельная конструкция не рассчитана на нагрузки, связанные с укладкой балласта, а также нет возможности качественно приклеить мембранный материал. В этом случае к основе из дерева, профнастила, железобетона и т.п. мембраны крепятся с использованием:

металлических анкеров с пластиковыми шляпками-зонтиками (телескопический крепеж);
анкерами с дисковыми держателями (если угол наклона кровли превышает 10 градусов);
краевых реек, снабженных уплотняющим слоем (для монтажа на выступающих элементах крыши).

Устройство кровли из мембраны с применением механического крепежа в местах основания кровли, требует защиты мембраны от повреждений – для этого необходимо уложить под нее нетканый или геотекстильный материал.

Способ наклеивания. Метод наклеивания практикуется реже других ввиду его достаточно большой стоимости. Кроме того, закрепление мембраны на основании при помощи клея не гарантирует высокой прочности покрытия. Соединение с использованием клеевой смеси применяется в ситуациях, когда нет возможности применить иные способы монтажа. Клей следует наносить по периметру кровли, в местах нахлеста полотнищ, а также в сложных местах, к которым относятся:

ендовы;
ребра;
места примыкания к дымоходам и другим вертикальным конструкциям.

Теплосварный способ. Устройство мембранной кровли с использованием сварочного аппарата дает возможность смонтировать цельное, надежное, качественное покрытие, успешно противостоящее осадкам. Струя воздуха, разогретого до 400-600 °С, позволяет выполнять герметичные швы, прочные на разрыв. Ширина сварного слоя должна составлять не менее 20 мм.

При монтаже покрытия особого внимания требуют узлы мембранной кровли – места примыкания мембраны к различным конструкциям, углы и угловые переходы, водостоки и т.д.

Указанные способы устройства кровельного покрытия успешно применяются в частном строительстве при возведении домов и придомовых построек. Технология монтажа мембранной кровли может потребовать применения специализированного оборудования – такой вариант обеспечивает максимальную надежность и долговечность покрытия. При наличии некоторых навыков работы с таким оборудованием, укладку мембраной кровли можно выполнить собственными руками.

Перед тем, как выбрать материал и способ монтажа мембраны, рекомендуется ознакомиться с особенностями укладки покрытия в нашей видео инструкции.

Ремонт с использованием мембранной кровли

Мембранное покрытие позволяет без лишних затрат осуществить ремонт старой кровли – не требуется затрат времени и средств на демонтаж устаревшего кровельного покрытия. Для этого крышу необходимо очистить от мусора, от старых металлических элементов. Затем необходимо уложить двойной слой геотекстиля (чтобы избежать повреждения мембраны). Далее выполняется монтаж мембраны, рекомендуется применить теплосварной способ, но также можно воспользоваться механическим крепежом.

Механический способ крепления

Механический способ можно использовать, когда дополнительная нагрузка на конструкцию не допускается либо когда на крыше нет сливов и парапетов. В таких случаях эксперты советуют проводить закрепление в местах швов при помощи саморезов.

Для крыш со сложными очертаниями лучше использовать способ, когда приклеивание к основанию осуществляется специальным клеем для монтажа.

Основой для крепления кровли могут быть железобетон, дерево или профнастил. При укреплении у краев крыши, а также на выступающих элементах, следует использовать краевые рейки. Телескопические крепежи используются по основному периметру. Когда уклон крыши больше 10 градусов — следует использовать дисковые держатели. Такой крепеж совершается с шагом 20 см, а если уклон больше 2 градусов, то в местах, где он примыкает к ендовам, крепеж дополняется еще одним рядом. Для более детальной информации можно посмотреть видео о технологии укладки кровли:

https://youtube.com/watch?v=0GCI2RWlTxg

Функции профилированной мембраны:

1. Защита гидроизоляции фундамента от:

прорастания корней деревьев;
осадки грунта;
внешних воздействий во время строительства;
дождевой воды.

Также материал служит заменой бетонной подготовке, снижает стоимость и трудоемкость работ, позволяет защитить фундаментную плиту от возможного поступления воды снизу.

2. Санация влажных стен, осуществляемая с внешней стороны. Благодаря этому у вертикальной стены улучшается температурно-влажностный режим, а подвальная вертикальная стена изолируется от влажного грунта.

3. Санация влажных стен, осуществляемая с внутренней стороны. Это позволяет добиться оптимального температурно-влажностного режима помещения, а также изолирует подвал от влажной вертикальной стены и удаляет со стен скопившуюся влагу во внутренний дренаж.

Плюсы и минусы использования

Основными достоинствами ПВХ мембраны для фундамента являются:

устойчивость к воздействию ультрафиолета;
эксплуатационный период, достигающий пятидесяти лет;
способность противостоять агрессивным средам и грызунам;
безопасность для окружающих, отсутствие процессов окисления;

эластичность при любом температурном режиме, достигающаяся за счет применения полимерных и минеральных компонентов;
отсутствие образования коррозии;
способность эксплуатироваться в кислой или щелочной среде.

Современная профилированная мембрана выгодна с финансовой точки зрения. Монтируется материал легко, применение специальной техники не требуется.

Как следует из многочисленных отзывов, гидроизоляционная мембрана имеет единственный недостаток – высокую стоимость, которая в дальнейшем полностью окупается продолжительностью эксплуатации и легкостью монтажа.

Технология укладки мягкой кровли

Мягкую кровлю Технониколь укладывают на сухое, ровное основание. Уровень влажности поверхности проверяют влагомером. При отсутствии такого прибора поверхность накрывают полиэтиленовой пленкой, и проверяют через 4 часа наличие влаги на пленке. Если пленка сухая, можно приступать к кровельным работам.

Праймер битумный

Битумный праймер для грунтовки основания можно приобрести готовый, вместе с материалом, или сделать самим, используя битум и бензин в соотношении 1:3.

Грунтовка наносится на тщательно очищенное основание.

Для плоской кровли необходимо формирование уклона в сторону водостока не менее полутора процентов. Сделать это можно с помощью плит утепления, которым задают необходимый уклон в процессе изготовления. Такие плиты выпускают производители наплавляемых рулонных материалов.

При укладке таких плит нужно просто соблюдать направление.

Можно сформировать уклон по направляющим при заливке стяжки.

Технология укладки мягкой кровли

На плоских крышах материал укладывают по длине крыши. Начинают монтаж в самом низком месте.

После раскатки рулона, примерки и обрезки лишнего материала его опять скатывают от края к центру, используя железную трубу.

Укладку следующего листа производят с нахлестом. Боковой нахлест должен составлять 8–10 см, торцевой — 15 см.

Следующие слои мягкой кровли укладывают в том же направлении со смещением продольных швов не менее чем на 30 см.

Для уменьшения волнистости листов материала рулоны ставят «торчком» перед монтажом. После этого они ложатся ровнее.

Устройство мембранной кровли

Крыши с мембранным покрытием конструктивно практически не отличаются от других видов мягкой кровли, только вместо рубероида или рубемаста сверху укладывается материал из нефтеполимерных смол или синтетического каучука. Существует три варианта кровельного пирога под такие покрытия.

Традиционная мягкая кровля с бетонным основанием

Традиционная кровля сооружается на неэксплуатируемых крышах из пустотных или ребристых железобетонных плит. При этом выдерживается следующая последовательность слоёв (снизу вверх):

ж/б плита;
разуклонка из лёгкого бетона (с добавкой керамзита или пенопласта);
пароизоляция;
утеплитель. Применяются жёсткие разновидности — керамзит, экструзионный пенополистирол или плиты из прессованной минваты высокой плотности;
армированная стяжка;
полимерная мембрана.

Инверсионная кровля

Инверсионной называется эксплуатируемая бетонная крыша, у которой традиционный порядок следования слоёв немного изменён: мембрана находится под утеплителем. На такой крыше может располагаться кафе, автопарковка или газон. Порядок слоёв здесь следующий:

ж/б плита;
разуклонка из лёгкого бетона;
полимерная мембрана;
влагостойкий жёсткий утеплитель: из доступных и эффективных таковым является только экструзионный пенополистирол;
дренажный слой для фильтрации стоков — обычно слой щебня на подложке из геотекстиля;
финишное покрытие: плитка, асфальтобетон по стяжке или плодородный грунт с растительностью.

Скатная кровля со стропильной системой

Конструкция скатной стропильной крыши выглядит так (снизу вверх):

внутренняя обшивка (гипсокартон, фанера, вагонка и пр.);
пароизоляция;
стропила с уложенным между ними утеплителем;
паропроницаемая гидроизоляционная мембрана или ветрозащита (не путать с мембраной кровельной);
вентиляционный зазор, который формируется посредством набиваемой на стропила контробрешётки;
гидроизоляционная плёнка;
сплошная однослойная или двухслойная обрешётка;
кровельная мембрана.

Эксплуатационные характеристики

Стоит отметить, что ПВХ пленки, имеющие специальное пластиковое покрытие, обладают следующими эксплуатационными характеристиками.

Прекрасно сопротивляются непосредственному воздействию воды и повышенному уровню влажности.
Не вступают во взаимодействие с разного рода химическими соединениями, даже с теми, которые образовывают пленку на поверхности материала.
Способны в течение продолжительного периода времени сохранять первоначальный цвет даже при нахождении во влажной среде или под прямыми солнечными лучами.
ПВХ ткани под воздействием низких или высоких температур, а также в случае их перепадов не подвергаются деформации.
Подобные изделия способны служить порядка семи—десяти лет.

Применяемое оборудование

В зависимости от объема и условий работы соединение ПВХ-полотен проводят на автоматическом или ручном оборудовании. У обоих видов есть достоинства и недостатки. У автоматического оборудования выше производительность и качество сварки. Ручные устройства незаменимы при работе в углах, местах примыкания, выполнении вертикальных соединений.

Ручной фен для сварки ПВХ-тканей и прижимной валик

При массовом производстве, если требуется высочайшее качество соединений, сварку тентовой ткани всех видов проводят на установках с нагревом токами высокой частоты. Работа происходит в автоматическом режиме с минимальным участием оператора. Из-за высокой цены, большого веса и размеров ТВЧ станки используют только на промышленных предприятиях.

У автоматических станков для сварки ПВХ-ткани горячим воздухом сфера применения значительно шире. Они могут сваривать швы сложной конфигурации, продвигаясь на роликах вдоль стыка. Качество соединения зависит от температуры наружного и подаваемого на стык воздуха. Аппараты автоматически поддерживают температуру на заданном уровне, а также величину давления прижимных роликов.

Сварку проводят в следующем порядке:

чтобы не было морщин, полотно раскладывают на ровной поверхности, натягивают, закрепляют концы, затем боковые стороны;
сверху внахлест с предварительным натяжением накладывают другое полотно;
на аппарате выставляют необходимые настройки, выравнивают по стыку;
сопло для подачи горячего воздуха фиксируют между полотнами на расстоянии 45 мм от оси прижимного ролика;
запускают аппарат.

Участки, недоступные для сварки аппаратом, допускается дорабатывать строительным феном. В обязанности оператора входит предварительная настройка, корректировка при необходимости траектории движения. При нагреве соединение может немного дымить.

Специальные ручные фены для сварки ПВХ-ткани называют экструдерами. На большинстве моделей установлены блоки с изменяемой скоростью подачи присадочного прутка и регулятором температуры. Цена экструдеров зависит от величины мощности, диаметра прутка, дополнительных функций.

При покупке аппарата для сварки баннерной ткани нужно учитывать особенности финишного оформления полотна. Для качественного нанесения печати или самоклеящейся пленки ткань изготавливают с иным плетением нитей. Поэтому сборку конструкции выполняют специальными приемами сварки. Чтобы не ошибиться с выбором, необходимо проконсультироваться с продавцом о пригодности аппарата для изготовления рекламных баннеров.

Низкая цена оборудования и простая технология позволили индивидуальным предпринимателям открывать мастерские по ремонту и изготовлению изделий из ПВХ-ткани. Самым популярным стал малый бизнес по производству рекламной продукции.

Классификация покрытий

Современные мембранные покрытия по материалам изготовления делятся на три большие группы. Каждая из них отличается своим набором характеристик. Такие отличия дают возможность застройщику подобрать для себя оптимальный вариант с учетом архитектурных параметров, своих финансовых возможностей и зоны расположения здания.

Поливинилхлорид

Технические характеристики кровельной мембраны:

изготавливается из ПВХ и включает несколько инновационных пластификаторов;
имеет внушительные показатели пожаробезопасности среди всех прочих мембран;
этот тип материала является популярным за счет удачного соотношения цены и качества.

Пошаговая инструкция выполнения работ

При монтаже мембранной кровли по технологии важно обеспечить надежное крепление и герметичность стыков. Эти условия вызывают необходимость использования различных технологических приемов в зависимости от типа применяемого покрытия

Стыковка мембранных полос осуществляется с нахлестом.

Технологические способы

Клеевой

При соединении ЭПДМ-мембран и иных каучуковых полос наиболее эффективным становится клеевой способ. Для этого они укладываются с нахлестом не менее 15 см. Используется специальный клей, который наносится на оба полотна в месте перекрытия. После нанесения края плотно прижимаются и удерживаются в течение времени, указанного в инструкции на клеевой состав. Можно вместо клея использовать самоклеящиеся, двухсторонние ленты.

Балластовый

Для плоских крыш иногда используется балластовый метод крепления мембранного покрытия. Сделать это можно следующим способом. На крыше раскладываются полосы с перекрытием не менее 70 мм. По ее периметру мембраны приклеиваются к основанию.

Далее, сверху равномерно насыпается щебень или гравий так, чтобы их масса составляла не менее 50 кг/кв.м.

Тепловая сварка

Мембраны ПВХ и ТПО можно соединять путем тепловой сварки. Это один из самых надежных способов. Полосы укладываются с перекрытием 40-100 мм. На участок стыка подается горячий воздух с температурой порядка 450-600 градусов.

Полимер при таком нагреве расплавляется, и полосы свариваются с образованием шва.

Лучше всего для такого монтажа использовать специальный сварочный аппарат с горелкой. В зависимости от объема работ применяются автоматические, полуавтоматические и ручные сварочные аппараты.

В аппарате предусмотрено и прижатие полос друг к другу. Можно применить строительный фен, но тогда после теплового воздействия надо пройти по стыку силиконовым роликом.

Оборудование

Как писалось выше, соединение ПВХ и ТПО мембран тепловой сваркой, требует наличия специального оборудования:

На плоской поверхности применяется автоматическое сварочное оборудование. Автомат надежно соединяет стыки полотен. Оператору остается лишь задать режим работы и направлять движения аппарата. Примером такого аппарата может служить продукция компаний Leister (модель Varimat V) или Herz (модель Laron).
На участках, труднодоступных для автомата, можно использовать полуавтоматическое сварочное оборудование. Специалисты отмечают как наиболее удобное, оборудование марок: Leister Varimat, Triac Drive, Herz Laron.
В самых труднодоступных местах применяется фен и прижимной ролик. Необходимо прогреть феном свариваемый участок ПВХ пленки, слегка придавливая его роликом.

Механический

При покрытии крыши со скатом более 10 градусов наиболее надежным способом соединение мембран считается механический метод. Для него необходимо достаточно прочное основание – профнастил, доска, бетонное перекрытие. Соединение обеспечивается крепежными элементами.

По периметру крыши часто используется рейка. Вдоль швов между полосами применяются саморезы, анкера с широкими головками. Надежно показывают себя дисковые держатели, установленные с шагом 20-25 см. Можно применить металлические скобы.

Узлы примыкания

При монтаже мембранной кровли особое внимание уделяется местам ее примыкания к парапету, стенам, карнизным свесам, трубам и т.д. На этих участках используется механический метод крепления

Стык закрывается жесткой пластиковой полосой (например, ПВХ-жесть).

В элементы крыши, к которым подходит кровля, штробится борозда. В нее вставляется приготовленная полоса, укрывающая стык сверху. В месте примыкания мембрана и полоса скрепляются с основанием при помощи дюбелей или саморезов. Место стыка покрывается герметиком.

Особенности Т-образных швов

Покрытие кровли на значительной площади приходится собирать из кусков мембран разной длины. Для поперечной стыковки полос применяются Т-образные швы.

В результате поперечный и продольный шов образуют букву Т. Стыковка обоих видов швов может производиться любым способом. Углы стыкуемых полотен слегка скругляются для плавности перехода.

Пошаговая инструкция по укладке мембранной кровли

Перед монтажом мембранного покрытия необходимо полностью подготовить основание.

Шаг 1. Осмотрите поверхность крыши. Она должно быть ровной и иметь наклоны в сторону отвода дождевых и талых вод. Большие углубления и выступы убираются, щели заделываются. Работу по укладке кровли можно начинать только после полного застывания ремонтных материалов. Чаще всего мембранные кровли монтируют на утепленных крышах, в качестве утеплителя применяются плиты экструдированного пенополистирола повышенной прочности. Такие покрытия не только отлично сохраняют тепло в помещениях, но и гасят шум. Прочность пенополистирола позволяет без опаски ходить по нему во время выполнения кровельных работ.

Монтаж производится на заранее подготовленное основание из пенополистирола

Шаг 2. Уложите на подготовленное основание специальный разделительный слой. Он необходим для минимизации рисков механических повреждений мембранной кровли. В качестве разделительного слоя можно применять геотекстиль или стеклохолст. Разделительный слой должен быть ровным по всей поверхности крыши, перегибы исключаются.

Пример уложенного разделительного слоя

Шаг 3. Раскатайте первый рулон мембраны, при этом одновременно делайте загиб на вертикальные элементы (парапеты) крыши. Высота загиба примерно 10 см. Выровняйте все складки материала, а если есть необходимость, то вручную немного натяните его, так можно удалить небольшие волны, образовавшиеся из-за длительного хранения мембраны в рулоне.

Мембрана должна лежать ровно

Шаг 4. Зафиксируйте прижимную планку к вертикальным элементам крыши. Прижимная планка может быть из любого металлического профиля, выбор метизов для крепления зависит от материала изготовления вертикальной ограды, но чаще всего используются дюбели или специальные саморезы для бетона, они вкручиваются сразу в отверстия, пластиковые элементы не используются.

Мембрана закреплена прижимной планкой

Шаг 5. Зафиксируйте мембранное покрытие к основанию. Есть два способа фиксации: к бетонному основанию или к экструдированному пенополистиролу. Чаще всего используется второй метод фиксации, несмотря на то, что он менее прочный. Инженеры объясняют такой выбор тремя причинами. Первая

Нагрузки на отрыв покрытия не столь значительны, чтобы принимать их во внимание во время расчетов прочности фиксации мембраны к основанию. Нагрузки возникают вследствие порывов ветра, но даже существенная скорость воздушных масс не может создавать значительного разрежения над поверхностью мембраны

Вторая. Этот метод менее затратен, фиксация делается быстро и без значительных физических усилий. Третья. Некоторые виды бетонных оснований крыши имеют дополнительные материалы гидроизоляции, их повреждение дюбелями категорически запрещается.

Способы крепления ПВХ мембраны при монтаже мягкой кровли

Для фиксации мембраны применяются специальные пластиковые метизы с увеличенным шагом резьбы и большим диаметром головки. Вкручиваются они электрической дрелью, предварительные отверстия сверлить нет надобности.

Пластиковые шурупы с увеличенным шагом резьбы, которые используются для крепления мембраны к пенополистиролу

Шаг 6. Рядом с закрепленной мембраной опять раскатайте материал прослойки, все действия аналогичны вышеописанным.

Шаг 7. Поверх прослойки раскатайте второй рулон кровельного материала с нахлестом примерно 5–8 см от мест крепежа. Следите, чтобы полосы были идеально параллельными, если заметили перекосы, то их следует немедленно поправлять.
