Как врезаться в газопровод: технические требования и особенности выполнения работ

Ручная элекродуговая сварка, полуавтомат

Тем не менее, самый распространенный способ другой – ручная электродуговая. Также часто применяется полуавтоматическая. При этом используются электроды диаметром от 3 до 4 мм. При этом толщина стенок газовых труб не должна превышать 5 мм.

И тут без подготовки кромок не обойтись. Их нужно очистить на ширину более 1 см. Дополнительно выполняются скосы.

Далее происходит центровка и прихватка (до 4 мест, равномерно). Высота прихватки не должна превышать 2/3 высоты скоса, а длина – 1 см.

Когда центровка будет выполнена качественно, выполняют сварку. Первый слой необходимо делать электродами малого диаметра. Например, 3 мм. Фаска должна заполниться материалом на 2/3 своей высоты.

Сварка козырьком

Второй слой накладывается поверх первого после удаления шлака. При этом применяется электрод большего диаметра. Обычно это 4 мм. Таким электродом можно выполнять окончательный шов. Это делается с захватом прилежащих зон изделий. Только так можно получить герметичное соединение.

Когда процесс окончен, необходимо снять шлак, а затем проверить качество выполненного шва. Это значит, что он не должен иметь не проплавленных зон, прерываний. Шов должен быть сплошным.

Пример качественного сварочного шва

Если рассматривать сварку полуавтоматическую, то особых отличий от ручной сварки нет. Здесь также нужно правильно подобрать диаметр проволоки. Так, если нужно сварить газовые трубы с толщиной стенки до 5 мм, можно использовать сварочную проволоку диаметром 1-1,2 мм. Чтобы получить качественный шов, применяется дополнительно смесь защитных газов.

Пример режима сваривания электродами

Подведем итоги

И в завершении информации, следует еще раз отметить, что все эти процессы, относительно соединения газовых труб, не стоит выполнять своими руками. Это запрещено, потому что очень опасно. Поэтому, если вам нужно выполнить соединение газовых труб, лучше обратиться по этому поводу в компетентную компанию. Только специалист способен выполнить все действия не только качественно, но и безопасно. Что в работе с газовым оборудованием играет очень важную роль.

Аргонодуговая сварка

Дуговая сварка с аргоном (TIG) проходит в газовой среде. Её основа — электрод с покрытием из вольфрама и инертный газ. Такие электродные стержни не плавятся и не принимают участия в образовании соединения между элементами.

Они только ускоряют плавление металла заготовок. Расплавленные края соединяются между собой — это и есть шов. Аргон защищает зону сварки от влияния атмосферных газов (например, кислорода) и предотвращает ранее окисление.

TIG-сварка хороша для сваривания труб с тонкими стенками. А, чтобы соединить газовые трубы из стали, используйте постоянный ток. Диаметр стержней, которые вам понадобятся, должен соответствовать сечению свариваемой трубы.

Техника безопасности

Техника безопасности — это в принципе первое, что вы должны изучить перед тем, как приступить к работе. Работа с газовыми трубами сопряжена с опасностью для жизни и здоровья, так что отнеситесь к этому со всей серьезностью.

Правило первое: никогда не открывайте резко баллон с газом. Иначе есть вероятность, что клапаны кислородных редукторов могут воспламениться. И уж чего нельзя допускать, так это взрыва кислородного баллона. А такая ситуация возможна, ведь в баллоне очень высокое давление.

Правило второе: если вы решили применить метод газовой сварки, то защитите глаза с помощью сварочной маски. Иначе можете испортить свое зрение. И в целом, экипировка нужна при применении любой технологии сварки. Так что не пренебрегайте ею.

Правило третье: не проводите сварочные работы в помещении с наглухо закрытыми окнами или с плохой вентиляцией. Также уберите из комнаты все предметы, которые могут легко воспламениться или сами могут стать причиной пожара.

Правило четвертое: после сварки нужно провести контроль качества соединений и убедиться, что швы герметичные. Только после этого можно подавать газ по трубам.

Аргонодуговой способ сварки

В современной сварке, аргонодуговая (TIG-сварка) считается достаточно востребованным видом. Основная особенность- это применение тугоплавких электродов с внешним вольфрамовым покрытием и защитного газа аргона. Вольфрамовые электроды выполняют основную роль в создании электрической дуги, но не сгорают в процессе проведения сварки, а лишь позволяют металлу расплавиться. За счет расплавленного металла образуется шов.

Газ аргон выполняет защитную функцию. Он защищает сварочную зону от проникновения кислорода, который ухудшает качество шва.

Используя этот метод сварки получают надежное соединение трубы, т.к. швы получаются высокого качества.

Аргонодуговая сварка

Легко объяснить популярность использования аргонодуговой сварки.Это:

• высокое качество
• долговечность
• доступность аппаратов для проведения сварочных работ
• незаменима для сварки трудно соединяемых металлов

Врезка в трубопровод

Когда требуется подключение сантехнических устройств, установка приборов учета или запорной арматуры, сгонять воду из системы необязательно, это бывает слишком накладно.

Отвод для сгона воды или кран проводят по следующей схеме:

• врезаемый элемент подгоняется под трубопровод;
• обваривается по всему контуру;
• после этого сверлится врез через патрубок или разобранный шаровый кран;
• затем к патрубку монтируется подвод или собирается запорная арматура. После этого открывают подачу воды.

Врезка штуцеров в трубопровод по представленной технологии проводится без снижения давления в магистрали. К ним крепится подсоединяемый элемент.

Советы от специалистов

1. Длина гибких шлангов так, чтобы они естественно провисали и позволяли при необходимости сдвинуть газовое оборудование. При этом они не свисают до пола, не натянуты, не пересекаются с другими коммуникациями.
2. При необходимости поворота трубы, ее обрезают и ставят стационарную заглушку. Далее в трубе высверливается отверстие, а в него приваривается новый участок.
3. Заменяя газовую плиту, учитываются нормативы многоэтажных домов по внутреннему объему помещения: для 2-х конфорочной — 8 м3, 3-х конфорочной — 12 м3, 4-х — 15 м3. В квартирах студиях без выделенной комнаты под кухню эти показатели увеличиваются в 2 раза. Поэтому, просто поменять одну плиту на другую нельзя: этот вопрос требует согласования и утверждения в соответствующих инстанциях.
4. Если газовые трубы прокладываются через стены, их необходимо заключить в футляр. Между газопроводом и футляром специальной изоляцией заделывается все пространство.
5. Газовые трубы можно изгибать с учетом того, что радиус закругления не менее 2,5 диаметров трубы.

Правильное подключение труб С учетом повышенной опасности осуществления внутри дома любых работ с системой газоснабжения, решение этого вопроса необходимо предоставляется специалистам. Они выполнят заказ с учетом всех нормативных требований.

Технология сварки газопровода

При сварке любого типа газопровода обязательно составляется технологическая карта,в которой указаны:

• основные материалы свариваемых деталей
• вид сварки
• применяемое оборудование
• параметры оборудования
• температурный режим
• правила техники безопасности
• методы контроля полученного соединения

Процесс сварки газопроводов является одним из основных звеньев монтажа, т.к. от него зависит надежность всего сооружения.

Требования к сварке газопроводов указаны в РД 01-001-06,СТО Газпром 2-2.2-136-2007

Сварное соединение должно быть равнопрочно основному металлу труб или иметь гарантированный заводом-изготовителем (согласно ГОСТ или ТУ) коэффициент прочности.

Сварка используется для газопроводов всех давлений:

• высокого
• среднего
• низкого
• магистральных

Для каждой категории важна высокая надежность узлов соединений, соблюдение технологии выполнения всех операций и серьезный контроль качества.

Сварка магистральных газопроводов

Существуют определенные сложности при сварке магистральных газопроводов,где давление достигает 10 МПа :

• на сварочный шов газопровода изнутри воздействует очень высокое давление;
• в связи с понижением температуры грунта в холодное время года, металл деформируется и в швах возникают дополнительные напряжения,
• во время проведения укладочных и изоляционных работ, швы подвергаются значительным напряжениям на изгиб;

В связи с этим, сварочное соединение магистральных газопроводов считается наиболее требовательным к качеству оборудования, персонала и материалов.

Конструктивные размеры разделки кромок при соединении труб и деталей одинакового наружного диаметра с разной толщиной стенок должны соответствовать требованиям СП 86.13330.2011

Технологические особенности при сварке газопровода любого давления

Типы, конструктивные элементы и размеры соединений стальных газопроводов должны соответствовать ГОСТ 16037-80. Для подземных газопроводов следует применять только стыковые и угловые соединения.

Применение сварочных материалов допускается только при наличии сертификатов заводов-изготовителей или их копий.

Перед применением сварочные материалы следует проверить внешним осмотром на их соответствие требованиям ГОСТ (ТУ). При обнаружении дефектов применение этих материалов не допускается.

Контроль допускного стыка следует осуществлять внешним осмотром на соответствие требованиям ГОСТ 16037-80

Перед сборкой под сварку стальных труб необходимо:

• Очистить их внутреннюю полость от возможных засорений (грунта, льда, строительного мусора, воды др.)
• Проверить геометрические размеры разделки кромок, вправить плавные вмятины на концах труб глубиной до 3,5% наружного диаметра трубы;
• Очистить до чистого металла кромки и прилегающие к ним внутреннюю и наружные поверхности труб на ширину не менее 10 мм;

Концы труб, имеющие трещины, надрывы, забоины, задиры фасок глубиной более 5 мм, следует обрезать. При температуре воздуха ниже минус 5 °С правка концов труб без их подогрева не допускается.

При сварке внутреннего газопровода, проводя врезку ответвлений диаметром до 50 мм, расстояние от швов ввариваемых штуцеров до кольцевых швов основного газопровода должно быть не менее 50 мм

Сварочные работы на открытом воздухе во время дождя, снегопада, тумана и при ветре скоростью 10 м/с, можно выполнять только при обеспечении защиты места сварки от влаги и ветра.

Особенности и способы соединения газового трубопровода

Требования безопасности к использованию газового оборудования в бытовых целях предписывает установку только металлических газовых труб. Увы, современные технологии производства металлопластиковых и полипропиленовых труб пока не в состоянии обеспечить надежность соединения стыков. В квартирах и частных домах при прокладке газопроводов компании предлагают только один из методов соединения металлических труб – газосварка. Но этот метод обладает существенными недостатками – для работ нужно громоздкое оборудование в виде баллонов и шлангов, работы обычно сопровождаются большим количеством тепла и копоти, сварка происходит при открытом горении газа. Ну и в осенне-зимний период работы с баллонами в помещении очень опасны из-за угрозы взрыва от перепада температуры.

Альтернативой можно было назвать резьбовое соединение, но оно требует очень точной подгонки все соединяемых деталей. Так что на сгоны и муфты будут садиться только соединения у газового счетчика и крана. Вот и выходит, что сварка газовых труб в квартире единственно разрешенный метод соединения всех отрезков.

Сам процесс состоит из нескольких отдельных операций:

• Врезка в газовую трубу магистрального трубопровода;
• Сварка газовых труб на отдельных участках;
• Соединение отрезков заготовленной резьбы и трубопровода для подключения приборов;
• Соединение при наращивании длины трубопровода.

Особенностью здесь выступает небольшой диаметр труб 15-20-25 мм и необходимость во время работ сделать максимально качественный шов, поскольку к местам соединения предъявляются особые требования.

Материалы и оборудование

Для прокладки внутренних газовых коммуникаций используются стальные шовные и бесшовные трубы. Диаметр труб должен соответствовать проекту газификации помещения. Также в проекте указывается и маршрут прокладки с указанием точек врезки в магистральный трубопровод, точки установки счетчика и кранов.

Для сварки металлических труб применяются:

• Газосварочные аппараты;
• Сварочные аппараты аргонодуговой сварки;
• Инверторные или трансформаторные аппараты электросварки;
• MIG/MAG сварочные аппараты.

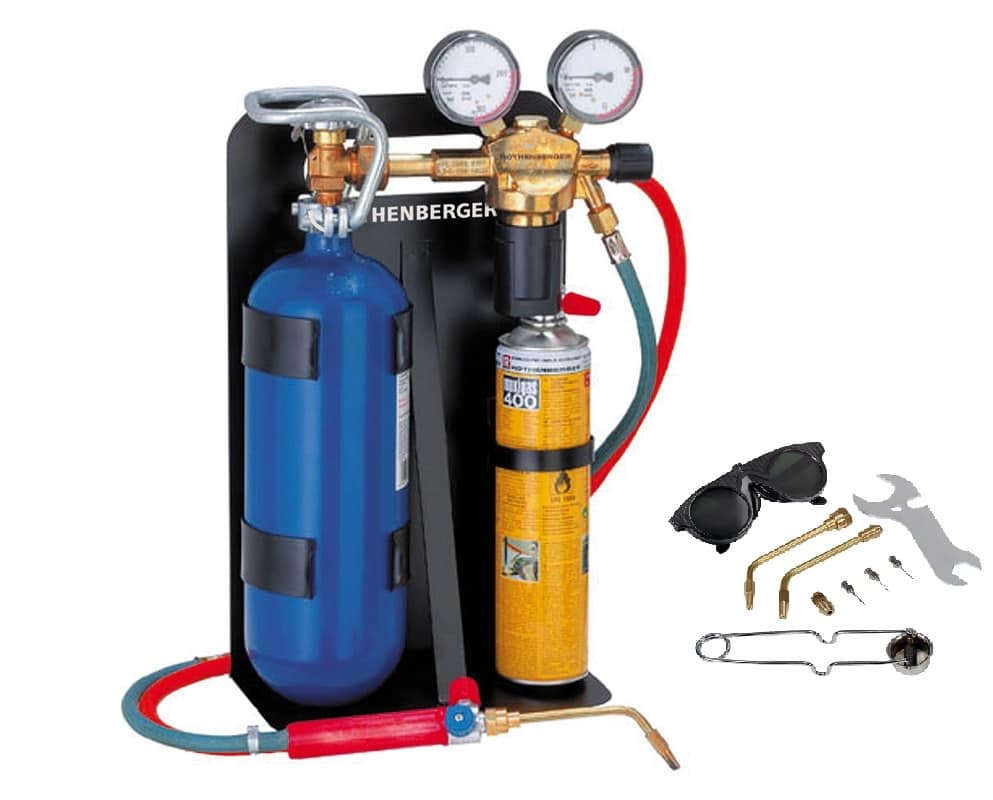

Для сварки газовых труб необходим газосварочный аппарат

При работе используется и вспомогательное оборудование:

• Болгарки для резки металла;
• Тиски;
• Резьбонарезной инструмент;
• Измерительный инструмент;
• Перфоратор для крепления кронштейнов в стены.

Для сварщика обязательно наличие защитной маски и брезентового костюма сварщика. Расходные материалы подбираются по типу инструмента, это может быть сварочная проволока с флюсом, баллон с аргоном, сварочные электроды разных марок.

Сколько стоит подготовка к работам можно поинтересоваться в компаниях, предоставляющих подобные услуги, там же можно узнать, как врезаться в газовую трубу без сварки и есть ли возможность у фирмы сделать такую врезку.

Техника безопасности

Сварочные работы опасны, поэтому перед тем, как приступить, изучите правила техники безопасности. Обработка газовых систем небезопасна для здоровья сварщика, поэтому пренебрегать правилами не следует.

Правило №1. Не открывайте газовые баллоны резко. В них встроены редукторы кислорода, которые при резкой подаче газа легко загораются. Баллон находится под высоким давлением, поэтому любое неправильное движение может спровоцировать его взрыв.

Правило №2. Газовая сварка полуавтоматическим аппаратом вредит органам дыхания и глазам, поэтому во время неё используйте защитную маску для лица и сварочную форму.

Но форма, перчатки и маска защищают мастера при любом виде сварки, так что желательно использовать их всегда.

Правило №3. Плотно закрытых окон и выключенной вентиляции во время сварки быть не должно! Также не должно быть и материалов (предметов), которые загораются или могут стать причиной возгорания сами по себе.

Правило №4. После того, как вы закончите создание конструкции, обязательно проверьте каждый из швов на наличие дефектов и непроваров. Если ничего из этого нет, можно начинать использовать газопровод по назначению.

Штраф за перенос газовой трубы в квартире

Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.

Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.

Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:

• согласование перемещения газового оборудования в специальных службах;
• выполнение работ по перемещению газоснабжающей линии.

Инструкция о переносе газопровода

Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:

1. Пользуясь газовым краном, перекрывают подачу газа в помещение.
2. Затем газопровод продувают, чтобы удалить из него остатки газов.
3. В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
4. В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
5. Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
6. Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.

Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.

Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.

Подготовка к переносу труб

Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.

Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.

Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.

Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.

Положения СНиП об обустройстве газопроводов в квартире

Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.

При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.

Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.

Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.

Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.

Процедура переноса труб на участке

Можно ли перенести трубы газоснабжения на участке самостоятельно? Работа по перепланировке газовой системы своими силами или квалифицированными специалистами проводится в следующем порядке:

1. разработка и согласование проекта в соответствии с действующими требованиями безопасности;
2. приобретение материалов и подготовка комплекта инструментов, необходимого для выполнения работы;
3. непосредственный перенос;
4. проверка качества выполненных работ и ввод системы в эксплуатацию.

Получение согласования

Первая стадия перепланировки газовой системы – это разработка проекта и согласование документа.

Схема расположения газопровода на участке

Куда обращаться? Проект будущей системы газоснабжения частного дома можно разработать:

• самостоятельно с учетом всех норм безопасности;
• в любой специализированной организации;
• в региональном отделении газоснабжающей компании.

Стоимость услуг специалистов будет определяться на основании:

• тарифов выбранной компании;
• региона;
• сложности проекта;
• перечня дополнительных услуг (разработка сметной документации, согласование документа, проведение переноса на местности и так далее).

Для согласования разработанного проекта необходимо обратиться в газовую службу региона и подать письменное заявление, к которому приложить:

• копии правоустанавливающих документов на дом и садовый участок;
• технический паспорт на дом;
• топографический снимок участка с указанием расположения строений и коммуникационных систем (водоснабжение, канализация и так далее);
• копию гражданского паспорта;
• проект переноса;
• согласие соседей, если проектной документацией предполагается перенос системы с изменением на соседнем участке;
• документы, подтверждающие соответствие устанавливаемого оборудования нормам безопасности (паспорта, сертификаты и так далее).

Подготовка

Для выполнения работ по переносу потребуются:

• болгарка;
• сварочный аппарат;
• разводной ключ;
• лопата, щебень, изоляционный материал, если прокладка трубопровода предполагается в земле;
• поддерживающие устройства при прокладке надземной магистрали;
• трубы и соединительные фитинги;
• запорная арматура, счетчики и иные устройства, предусмотренные проектом;
• материалы для изоляции резьбовых соединений;
• гибкие шланги для подключения газовой плиты и иного оборудования;
• газовое оборудование.

Перепланировка системы газоснабжения

Процесс переноса выполняется в следующем порядке:

1. отключение газоснабжения;

Отключить отдельную магистраль от центральной системы могут только сотрудники облуживающей организации. Заявка на отключение подается предварительно.

1. демонтаж труб, не предусмотренных составленным проектом. Как правило, прокладка наружных систем газоснабжения проводится стальными трубами, для демонтажа которых требуется болгарка;

Снятие ненужных труб

1. продувка труб (освобождение от скопившегося газа). Работа выполняется с целью повышения безопасности на участке;
2. установка и крепление новых труб и предусмотренной проектом запорно-регулирующей арматуры;

Проведение новой системы газоснабжения

Для соединения металлических труб между собой рекомендуется использовать метод сварки, отличающийся максимальным уровнем надежности и герметичности. Установка арматуры может быть произведена резьбовым методом с обязательным применением герметизирующих материалов.

1. подключение оборудования.

Проверка и ввод

После проведения всех работ необходимо проверить герметичность системы и провести пробный запуск.

Проверка герметичности выполняется при помощи обычного мыльного раствора и губки (кисточки), который необходимо нанести на места соединений труб и крепления арматуры. При этом:

если при нанесении состава на поверхности образовались мыльные пузыри, то в данном месте происходит утечка, то есть система не герметична;

Признак плохой герметичности соединения

отсутствие пузырей указывает на полную герметичность газоснабжающей системы.

Как производится монтаж газовых труб на фасаде строения, смотрите на видео.

Пробный запуск позволяет определить, выдерживает ли система заявленное давление.

Только после проведения всех проверок можно закапывать трубы (при прокладке подземного трубопровода) и составлять акт выполненных работ, необходимый для ввода газопровода в эксплуатацию, который осуществляется региональной газовой службой.

Оформление схем при сварке стыков газопровода

При оформлении рабочей документации по сварке, необходимо уметь правильно ее оформлять. Схема расположения сварных стыков является частью документации по сварочным работам.

Схема выполняется не в масштабе, а виде эскиза. Содержит обозначения сварных стыков, как поворотных, так и неповоротных.

Поворотные стыки выполнить легче, поскольку сварщику легче проводить работы, т.к. их можно осуществить в любом удобном для него положении. Именно поэтому вероятность появления дефектов значительно меньше, чем при сварке неповоротных стыков.

На схеме необходимо указывать номер каждого стыка, также указываются сведения, каким видом контроля после сварки он должен быть подвергнут. Сообщаются сведения об объекте, в частности класс или группа трубопровода.

Сводная таблица содержит все необходимые сведения о сварных соединениях: количество стыков труб, их параметры, каким способам неразрушающего контроля они должны быть подвергнуты.

Сварка газовых труб в квартире

Знание особенностей поможет вам и в случае, если вы создаете газопровод самостоятельно, и если вы хотите проследить за работой нанятых мастеров.

С небольшими трубами может работать и один человек. Если трубы разные по сечению, для их сварки нужно будет купить несколько переходников. Они помогут предотвратить утечку газа

Обращайте внимание на то, насколько плотно они приделаны к трубам

Чтобы убрать остатки бытового газа из труб, их нужно продувать. Потом шаги выбираются исходя из того, что именно вам нужно сделать.

Если трубы нужно провести в другое место, то в них просверливается отверстие, через которое к системе приваривается отвод. Затем к отводу присоединяется кран-рычаг для регулирования подачи газа.

Если в каких-то местах раствор будет пускать пузыри — в этих местах точно будет протекать газ. В этом случае трубы нужно варить заново. Если утечек нет, можно заново подавать газ по трубопроводу.

MIG/MAG сварка

MIG/MAG сварка — это метод, суть которого заключается в применении защитного газа и сварочной проволоки. Такая технология может быть ручной (когда сварщик сам подает проволоку в сварочную ванну), полуавтоматической (когда подача проволоки механизирована, но сварщик все равно контролируется скорость подачи) и автоматической (когда проволока подается в автоматическом режиме на заданной скорости).

Самый простой и недорогой вариант — сварка с применением защитного газа и ручной подачей проволоки. Вам не нужно иметь дорогое оборудование с полуавтоматической или автоматической подачей проволоки. Но здесь нужно иметь опыт, поскольку подавать проволоку вручную непросто.

Автоматическая сварка всем хороша. Она сама подает проволоку, а вам остается только вести дугу. Вот только оборудование для автоматической сварки стоит дорого, и вряд ли захотите приобретать аппарат за 500$ для починки газовой трубы на кухне.

Поэтому рекомендуем вам остановиться на покупке полуавтомата. Это универсальный аппарат. Он с одной стороны помогает вам подавать проволоку, так что новичкам будет легче. А с другой стороны стоит не так уж дорого, при этом позволяет добиться хорошего качества шва. С помощью полуавтомата вы сможете сварить трубы, изготовленные из низколегированной или высоколегированной стали.

Здесь шов будет формировать не только за счет расплавленного металла, но и за счет проволоки. Так что качество соединения будет хорошим, если вы умеете обращаться с полуавтоматом. Не забывайте, что нужно настроить подачу защитного газа из баллона. Для этого можно использовать редуктор. И следите за расходом защитного газа при сварке, он не должен быть слишком большим. Например, при сварке тонкостенной трубы с применением углекислого газа может уйти до 15 литров, и это нормальный показатель.
