А знаете ли вы, как приварить гаражные петли

Не важно, профессиональный вы строитель или самоучка-любитель, однако рано или поздно вам придется столкнуться с проблемой, как приварить гаражные петли. Естественно, у профессионалов такая вероятность намного выше, поэтому, зачастую, они знают, как решить данную задачу, даже если в бригаде нет собственного опытного сварщика

Любителям приходиться намного сложнее, особенно, если первая стройка в их жизни – это возведение гаража для собственной машины. Ошибочно думать, что достаточно лишь приложить петли к воротам или коробу и приварить их. Процесс монтажа намного сложнее и требует соблюдения определенных правил. Любая ошибка может привести к значительному перекосу дверного полотна, в результате чего створки будут закрываться с огромным усилием. Это негативно скажется на сроке службы петель, а также станет причиной порчи короба ворот, что снизит надежность передней стенки гаража.

Последовательность действий при установке петель

Если вы хотите знать, как приварить гаражные петли, внимательно прочитайте информацию, приведенную ниже. Для начала подготовьте петли и необходимые инструменты. Чаще всего, кроме сварочного аппарата других приспособлений не требуется. В некоторых случаях возможно применение напильника или шлифовальной машины.

Не забывайте о необходимости соблюдать технику безопасности. В частности:

надеть перчатки и защитную маску;
убрать все легковоспламеняющиеся изделия и предметы – бумагу, сухие доски, горюче-смазочные материалы.

Как и при монтаже любой дверной, оконной или воротной фурнитуры, сначала нужно сделать разметку. Петли рекомендуется устанавливать на расстоянии около 25 сантиметров от верхней и нижней части полотна ворот. Обязательно отметьте отмерянное расстояние. С левой и с правой стороны ворот оно должно быть одинаковым.

Перед тем, как приварить гаражные петли, рекомендуется смазать движущиеся части солидолом. Это предотвратит спекание петель во время монтажа. Также перед началом работ под петли нужно положить небольшой кусочек древесины, толщиной в два-три миллиметра. Можно использовать спички

Такая предосторожность позволит избежать закусывания ворот во время сварки петель. Не забывайте расклинивать створки

Для этого они должны быть выровнены. Теперь можно приступать к сварке. На первом этапе нужно лишь немного прихватить петли. Помните, что в первую очередь приваривается нижняя часть изделия. Движения электрода должны быть плавными, легкими и горизонтальными снизу вверх.

Петли уже могут держать створки, потому смело проверяйте, правильно ли вы их выставили. Если ворота движутся нормально, нет перекосов, заваривайте петли окончательно.

После окончания работ следует снять раму с петель, повторно смазать фурнитуру солидолом и снова поставить на место. Места сварки рекомендуется обработать шлифовальной машиной или напильником, если первой нет или наваренный метал не слишком выступает за петли.

Это основные советы, как приварить гаражные петли, но напоследок хотелось бы отметить, что приваривать петли рекомендуется при вертикальном положении ворот. Естественно, такую работу выполнить самостоятельно будет крайне сложно, но если ворота положить на землю, то достичь высокого качества работ будет довольно просто. Поэтому, приступая к монтажу петель, попросите знакомых или друзей помочь вам. Это положительно скажется не только на качестве выполненной работы, но и на долговечности всей конструкции, в том числе ворот.

Виды петель

Петли для крепления распашных ворот могут различаться формой, количеством секций и способом крепления. Самым надежным, и поэтому самым популярным, способом фиксации является сварка.

Все остальные параметры петель зависят от из вида:

Петли цилиндрической формы – оснащены опорным подшипником, предназначены для ворот небольшой массы. Допустимая нагрузка – 400 кг. Крепятся сваркой.
Цилиндрические с усилением – от предыдущих отличаются наличием специальной пластины для распределения нагрузки между створкой и стойкой. Максимальная нагрузка – 600 кг. Крепление – сваркой и винтами.
Сквозные петли применяются там, где отсутствует возможность использовать сварку или винтовое соединение. Крепятся следующим образом – стойка просверливается насквозь, соединение со створкой происходит гайками. Максимальная нагрузка – 200 кг.
Трехсекционные накладные – предназначены для массивных створок, с ними отсутствует риск провисания створок, появления скрипа, а открывание будет плавным. Кроме того, такие конструкции славятся повышенной взломоустойчивостью.
Жиковины (кованые петли) – кроме своего прямого назначения, служат еще и украшением, придавая воротам особый колоритный вид. В основном используются для деревянных конструкций.
Петля — стрела, шарнирная или полушарнирная – используется для тяжелых и толстых ворот, дверей или калиток. Выпускаются: обычные, фигурные и съемные. Оптимальный вариант для массивных гаражных ворот.
Регулируемые – конструкционные особенности позволяют изменять положение створки по высоте. Используются если велика вероятность, при каких-либо обстоятельствах, смещения опорных стоек. Выдерживаемая нагрузка – до 200 кг.

Приварить петли, как уже было сказано, можно самостоятельно, если к процессу подойти ответственно и соблюдать все правила и технологию. Однако, если нет необходимых навыков для установки или вы не уверены в своих возможностях, лучше воспользоваться услугами специалистов.

Видео: Как приварить точёную петлю

Выбор петель

Основная функция петель для ворот или калиток – это удержание створки в нужном положении и гарантия ее удобного постоянного использования (открывание и закрывание). Так как данные конструкции эксплуатируются ежедневно и даже много раз за день, петли обязательно должны быть прочными и устойчивыми к механическим повреждениям.

Чтобы створки ворот или калитка служили долго и качественно, комплектующие к ним нужно подбирать со знанием дела. Петли для калитки должны обладать следующими характеристиками:

Варианты установки калиточных петель

соответствие параметрам конструкции;
износоустойчивость;
устойчивость к температурным перепадам;
устойчивость к влаге и морозам.

При покупке петель, нужно учитывать и такие параметры калитки, как вес, высота, ширина створки

Важно принимать во внимание технологию монтажа, ось поворота элемента, угол его приспособления и материал изготовления. Кроме своих прямых функций, эта часть забора является его украшением, ведь именно у входа во двор у гостей начинает формироваться мнение о владельцах дома

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
К установленным перемычкам привариваем наши петли.
Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

сварка – петли приваривают к полотну створок и раме гаражных ворот;
монтаж при помощи болтов – необходим для работ с древесиной;
крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;
цилиндрические – надо приваривать ушки для надежного крепежа;
- цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
- цилиндрические с усилением – для полотна весом до 600 кг;
- петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;
- кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

цилиндрические – крепятся только сваркой;
шестигранные – также требуется приваривать ушки;
квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;

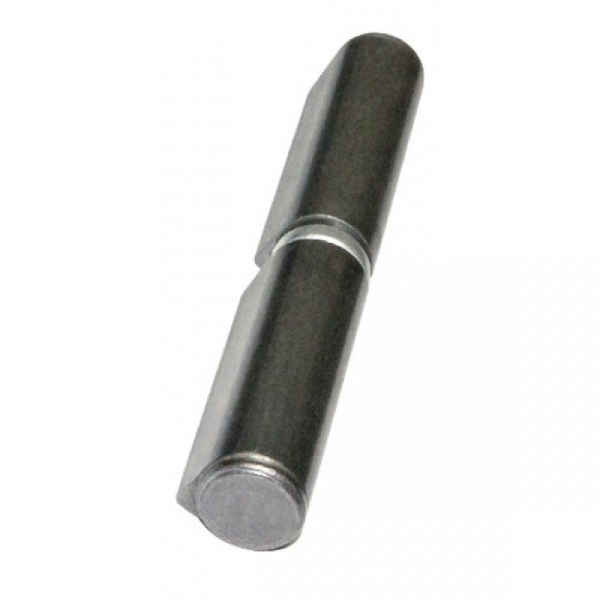

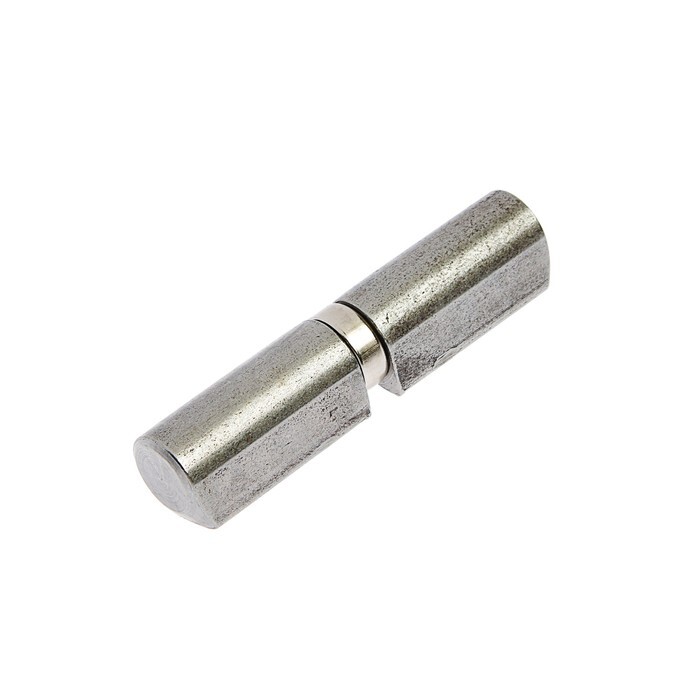

в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
на стандартные металлические ворота нужно шарнир 35 мм;
тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

старые гаражи с проседающим или деформированным фундаментом;
неправильная геометрия проема ворот;
частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

Как самому приварить шарниры

Приварить шарниры – задача непростая, особенно для новичков. Но, при наличии терпения и желания, справиться с такой работой можно даже при отсутствии серьезного опыта.

Для работы понадобятся следующие инструменты:

металлическая рулетка;
уровень;
молоток;
аппарат для сварки;
шлифовальная машинка;
специальная маска;
перчатки для сварочных работ.

Правила:

При работе со сварочным аппаратом следует строго соблюдать правила безопасности. Необходимо использовать защитную маску и перчатки.
В соответствии с нормами пожарной безопасности, сварка запрещается вблизи легко воспламеняемых жидкостей и предметов.
Когда к воротам привариваются петли, их необходимо слегка «схватить» сваркой.
Так как шарниры привариваются к полотну ворот, составляя чертеж, нужно учесть, что расстояние от нижнего края створки до нижних петель, как и от верхнего края, до верхних петель, должно быть не менее 20 см. На створках место крепления шарниров отмечается карандашом.
Крепежи следует тщательно смазать солидолом. Эта мера предохранит их от растрескивания в процессе воздействия высоких температур.
Считается, что если по краям петель положить спичку, то во время сварки дверь не будет заклинивать.
Расклинивать дверцы нужно так, чтобы в закрытом состоянии они располагались ровно. Чтобы выровнять створки используют строительный уровень.

Этапы работы:

Сначала приваривается та деталь шарнира, которая располагается внизу. Петля для ворот должна фиксироваться в направлении снизу вверх. В процессе сварки электрод следует вести горизонтально и исключительно плавными движениями.
После первого шва, створки ворот необходимо расклинить для проверки их работы. Полностью шарниры приваривают только после того, как будет проверено качество открывания и закрывания дверей.
После окончания сварки, раму необходимо снять с петель, обильно смазать солидолом и вернуть на место.
Все сварочные швы обязательно обрабатываются шлифовальной машинкой, а затем, покрываются краской по металлу.
Правильно приваренные петли, обеспечивают конструкции быстрое, без задержек открывание. Закрыть такие ворота можно также легко – одним движением руки.

Дополнительные особенности:

Во время проведения сварки необходимо использовать только исправное оборудование. Неисправный аппарат должен чинить квалифицированный специалист.
Работу по привариванию шарниров к воротам нельзя осуществлять в одиночку.
Запрещается проводить сварку по металлу, поверхность которого имеет следы свежей краски.
Если на защитном комбинезоне или перчатке имеются следы бензина, жиров, масла, то их следует сменить в обязательном порядке. Наличие на одежде горючих жидкостей считается недопустимым.
Запрещено сваривать сосуды, находящиеся под давлением.
На баллоны нельзя класть ветошь, пропитанную маслом, так как такая небрежность всегда приводит к возгоранию.

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

зазор между опорной стойкой и рамой створки – до 5 мм;
предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
часть петлевой группы со штифтом располагается снизу, его направление – вверху;
сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

защитная маска сварщика;
измерительный инструмент: линейка, рулетка, строительный уровень;
смазка для петель – солидол или аналогичный ему по свойствам состав;
болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

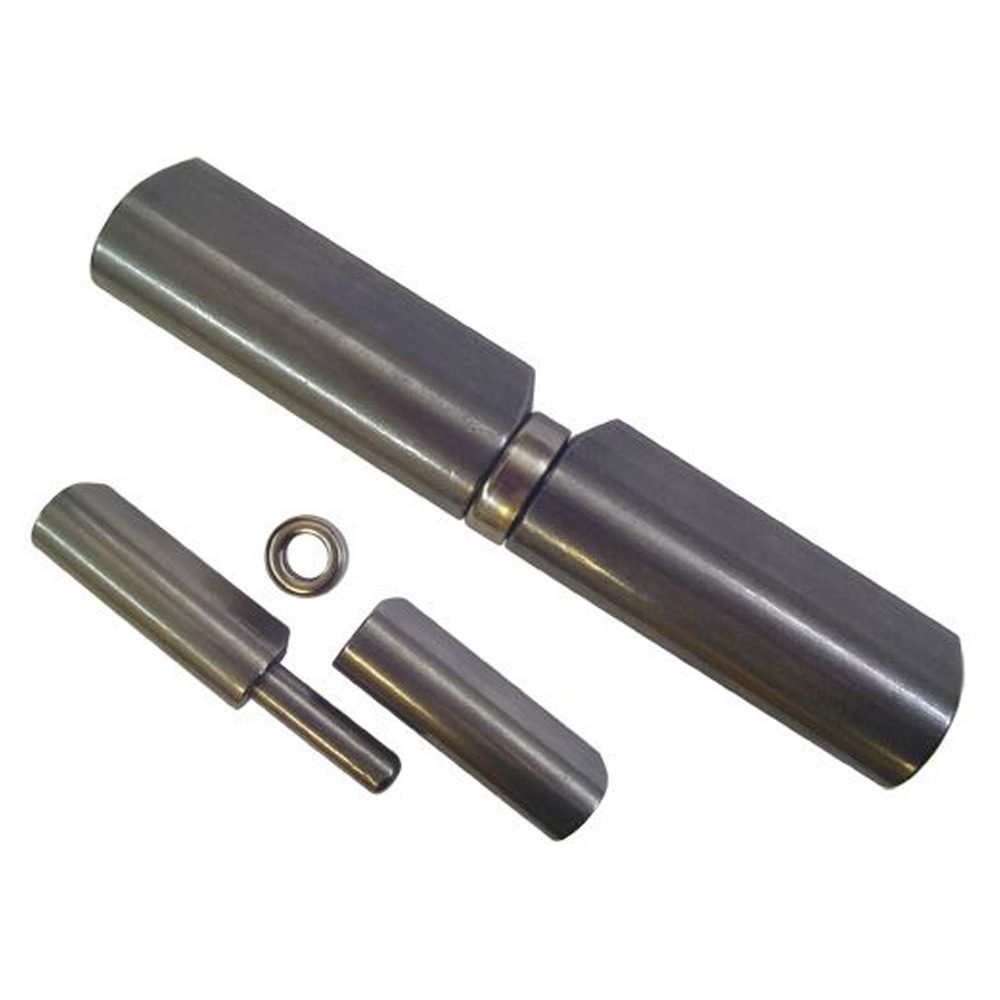

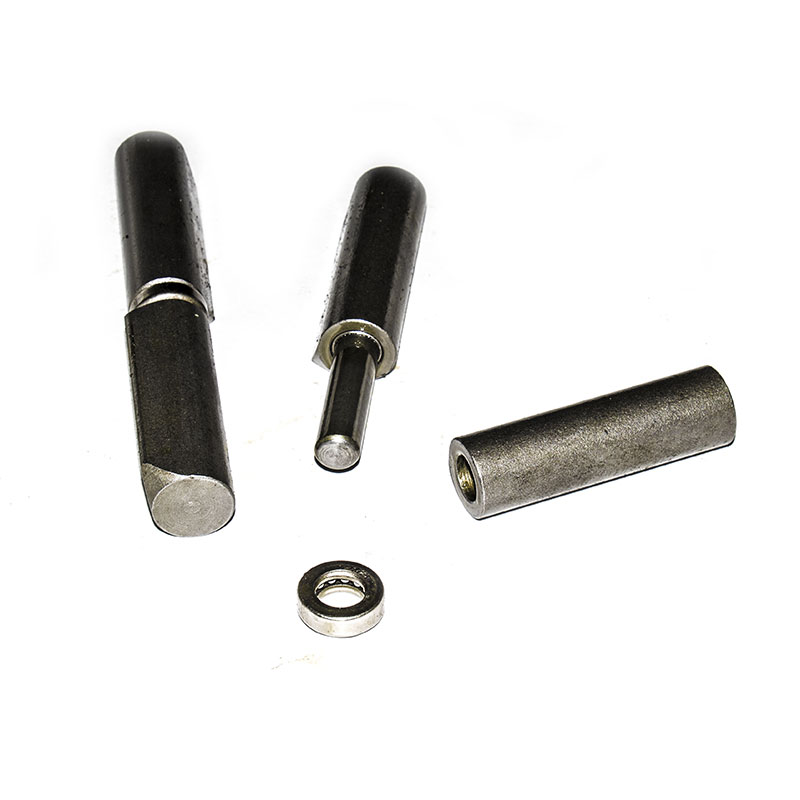

Усовершенствованные петли в форме капли на опорном подшипнике

Сегодня такая каплевидная фурнитура получила еще одну не малозначительную особенность. Теперь створки регулируются и по высоте крепления. Такую особенность шарнир приобрел благодаря применению следующих коррективов в производстве:

нижняя половина фурнитуры, как и верхняя, теперь полая, но имеет сквозное отверстие;
нанесение резьбы в отверстии нижней детали снизу;
петлевой стержень в полости нижней детали плотно упирается во вкрученный в резьбу снизу винт;
применяется промежуточный фланец между роликоподшипником и шарнирным элементом.

Благодаря последней особенности полотнище приваривают и регулируют по высоте или выполняют компенсацию усадки за эксплуатационное время.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Инструкция по установке петель на гаражные ворота

Рассмотрим установку на примере самой распространенной цилиндрической петли на шарикоподшипнике. Сначала надо приварить ушки к петлям, на которые и будем крепить их к полотну и коробу ворот:

вырезаем болгаркой металлические пластины ушки по размеру петель, которые усилят жесткость крепления;
две крепежные пластины кладем горизонтально, зазор между ними 2 – 3 мм;
по центру между пластинами укладываем петлю;
крепим с двух сторон петлю к пластинам сваркой;
аналогично готовим и все остальные петли ворот;
теперь надо выставить строго по уровню ворота и закрепить их подпорками.

Очень важно при установке выставлять петли строго по уровню, поэтому лучший вариант лазерный уровень, а не обычный водяной

прикладываем петли и отмечаем места крепления на полотне и на каркасе ворот;
начинаем приваривать петли с нижней петли, сразу шов не свариваем, а лишь прихватываем, чтобы была возможность выставить по уровню;
порядок точечной сварки на прихватке – верх, низ, центр;
вначале крепеж привариваем к полотну, а потом к коробу ворот;
еще раз выставляем ворота и проверяем на свободное открытие и закрытие.

Если все нормально, то можно окончательно приварить петли горизонтальным и вертикальным сплошным швом. Вертикальный шов – движение всегда снизу вверх.

Проще, но не надежней, сначала приварить петли к каркасу ворот, а потом выставлять створки и приваривать верхнюю часть петли. Проще и понятней посмотреть процесс на видео инструкции и послушать важные рекомендации профессионалов.
