Устройство станка «торсиона» своими руками

Функционал товара

Устройства предназначены для изменения формы прутиков. Их основная сфера применения выглядит следующим образом:

1. Машиностроение. Производство деталей из трубного, листового и круглого металлопроката.
2. Строительство. Изготовление строительных элементов любой сложности и внешнего вида.
3. Изготовление мебели. Речь идет об украшении предметов гарнитура декоративными элементами.

Как выбрать подходящую конструкцию

Критерии выбора у всех разные. Специалисты рекомендуют определиться с основной сферой применения агрегата. Нельзя упускать из вида и такие нюансы:

Способ управления. В продаже встречаются электрические и ручные устройства. Ручные подойдут людям, которые только набираются опыта в данном деле. Самые хорошие с точки зрения долговечности и надежности. Электрические приспособления требуют определенных знаний и опыта. Отличаются высокой производительностью. Работают с крупногабаритными профилями.
Функционал. Изделия выпускаются узкоспециализированными и универсальными. Последние стоят дорого и подходят не каждому мастеру. Если предстоит использовать только несколько функций, то за остальные просто придется переплатить. Универсальные не могут похвастаться долговечностью, быстро выходят из строя. Для новичков слишком сложные.
Производитель

Имеет немаловажное значение. Лучше отдать предпочтение известным брендам, чем малознакомым фирмам с сомнительной репутацией

Хотя талантливые мастера могут создать инструмент своими руками в домашних условиях из подручных средств. Если внешний вид будет неказистым, то функционал может быть на высоком уровне.
Стоимость. Бюджетным товар не бывает. Если речь идет о заводском агрегате, то его цена превысит 10000 рублей. Если нашли бюджетный вариант, то готовьтесь столкнуться с ненадежностью.

Особенности эксплуатации оборудования

После приобретения и установки станка, нужно провести подготовку к дальнейшему его использованию. Существует ряд рекомендаций, которым нужно следовать:

1. Проверяется надежность креплений детали в пазах агрегата.
2. Заготовка предварительно нагревается, что упрощает процесс работы.
3. Не стоит делать резких движений. Контроль на каждом этапе обязателен. В противном случае агрегат может выйти из строя.
4. Все вращающиеся компоненты приспособления регулярно смазываются при помощи машинного масла. Это позволяет им плавно функционировать и не изнашиваться долгое время.
5. Для работы стоит приобрести средства индивидуальной защиты. В перечень входят очки, перчатки, спецодежда.
6. Определите правильную последовательность действий. При обработке металла нужно соблюдать установленный порядок.

Отличия холодной ковки

Существует такое понятие как «штамповка», которое иногда путают с холодным типом ковки. Сама же холодная ковка имеет 2 принципа, по которому может происходить этот процесс. В таблице указаны различия процессов.

Процесс	Описание
Штамповка	Процесс штамповки можно описать как выдавливание определенных фигур при помощи пуансона, который работает при высоком уровне давления. Примером процесса  штамповки служит алюминиевая банка. Нагрев металла при этом не используется. Возможность применить такую технологию дома вряд ли возможно, поскольку невозможно создать для этого необходимые условия.
Холодный тип ковки (наклепывание)	Такая разновидность холодной ковки, по сути, есть наклеп, а именно проводится в процессе определенное число ударов очень большой силы, что позволяет структуре металл изменяться и становиться необходимых параметров по размеру и форме. Такая манипуляция проводится при помощи молота, который также можно соорудить своими руками.
Холодный тип ковки (гнутье)	Иная разновидность – это гнутье. При такой технологии металл по структуре остается прежний, не меняя своих характеристик. Этот тип ковки возможен для использования дома, для него лишь нужно заняться созданием станка для холодной ковки своими руками.

Ковкой холодного типа, которая проводится по принципу гнутья заниматься довольно просто, особенно если имеется специальное оборудование стационарного типа, которое облегчает существенно процесс. Преимуществом такой разновидности является и то, что собрать практически любой станок для холодной ковки своими руками можно без больших затрат на это.

Устройство

Борторасширитель для работы с шинами грузовых автомобилей, тракторов, спецтранспорта и других ТС состоит из нескольких основных узлов, перечисленных ниже:

1. Рама-основание – «фундамент», на котором укреплены все рабочие узлы расширителя, используемые в работе. Для безопасной работы с покрышками большого размера рама может стационарно крепиться к бетонному или металлическому полу помещения, где производятся инженерные работы. В нижней части аппарат может быть оснащен аппарелью для удобного закатывания покрышки на каретку.
2. Подвижная каретка (площадка), на которой крепятся захваты для шины. Каретка поднимается и опускается вдоль вертикальной оси рамы, также она вращается оператором вокруг собственной оси, обеспечивая удобство доступа к зафиксированной шине в ходе операций.
3. Захваты для фиксации шины на каретке. Представляют собой универсальные стальные петли, регулируемые по длине и углу положения относительно каретки.
4. Привод борторасширителя, системы его электрического питания и управления.

Принцип работы борторасширителя базируется на удержании шины на подвижной площадке в фиксированном положении. Регулируемые захваты разводят ее борта в сторону, обеспечивая свободный и незатруднённый доступ к поврежденному участку, тем самым фиксируя ее на каретке.

Шина может вращаться по необходимости в горизонтальной и вертикальной плоскости, упрощая осмотр и ремонтные работы. Некоторые борторасширители могут быть оснащены специальным светильником на гибком кронштейне, облегчающим осмотр внутренних участков зафиксированной шины.

Захваты, которые разводят борта в стороны, могут приводится в движение мускульной силой оператора (механические борторасширители) или при помощи сжатого воздуха (пневматические модели).

Применение более дешевых механических устройств возможно только при работе с небольшими покрышками легковых автомобилей.

Существуют также борторасширители с гидравлическим приводом захватов, но по ряду причин эта конструкция не получила распространения в шиномонтажном деле.

Часть борторасширителей предназначается для ремонта и осмотра покрышек мотоциклов, легковых автомобилей и небольших грузовиков, отдельно выпускаются модели для ремонта больших шин грузовиков и спецтранспорта.

По типу установки и применения борторасширители можно классифицировать следующим образом:

1. Переносные модели – предназначены для выездного сервиса и ремонта в полевых условиях.
2. Настольные модели – используются преимущественно в частных гаражах и небольших шиномонтажных мастерских.
3. Стационарные борторасширители – профессиональные устройства для фирменных СТО, которые используются для серьёзных ремонтных работ.

Другое оборудование для ковки

Весь перечень оснащения для холодной ковки следует разделять на четыре отдельные категории, критерием для классификации выступает уровень автоматизации.

Универсальное оборудование представляет собой автоматические или в некоторых случаях ручные установки, позволяющие обрабатывать заготовки с разным сечением. Такие многофункциональные машины служат заменой целому набору ручных устройств, использующихся для гибки профильных труб, квадратных и круглых прутков. Важным достоинством подобных машин является возможность выпуска различных по форме элементов.

Станок для ковки Ажур-1М. Фото КовкаПРО

Станки для холодной ковки предназначены для облегчения ручного труда. В перечень устройств кроме улитки входят гнутик, волна, твистер, глобус. Каждый агрегат предназначен для изготовления определенного вида элементов. Рычажное (ручное) управление позволяет снизить трудозатраты, но не исключить их совсем. Ручные станки применяются мастерами, которые занимаются ковкой в качестве хобби, так как производительность данных устройств не слишком высока. Для улучшения технических характеристик необходимо оснастить агрегат электродвигателем.

Станок для холодной ковки типа Волна

Инструменты представляют собой простые предметы, ковка выполняется вручную, посредством применения силы. К инструментам относятся тяжелый молоток (кувалда), клещи, вилки.

Вилка кузнечная

Приспособления являются более сложными предметами, представляют собой механизмы, к которым относятся кондуктор, шаблоны, лекала, оправки.

Разновидности и назначение станков для ковки

Станок любого назначения применяется для облегчения ручного труда. Для ковки по холодному типу может использоваться разное оборудование, сводящее к минимуму физические усилия мастера и позволяющее выполнять следующие базовые операции:

Станок для создания фигурного профиля методом холодной ковки

• изгиб профиля под нужным углом или радиусом;
• изготовление спиралей или завитков;
• продольное скручивание заготовок.

Разнообразие получаемых деталей позволяет выстраивать их в комбинации и замысловатые конструкции, создавать аккуратное художественное полотно для ограждений и беседок, симметричный декор для парковых скамеек, а также других предметов различного назначения.

Промышленный станок гнутик, позволяющий получить заготовку с заданным радиусом

Станки холодной ковки могут быть специализированными (выполнять только одну операцию) и универсальными. Различают такие типы специальных станков:

• гнутики (гибочные станки) – позволяют выгнуть заготовку под углом или заданным радиусом (волна);
• улитки – закручивают заготовки в спирали и завитки;
• торсионы – помогают продольно скрутить заготовку или несколько таких деталей одновременно;
• штамповочные станки – с их помощью делают декоративные хомуты, фасонные наконечники, волну с мелким шагом.

Универсальные станки включают в себя компоненты специального оборудования в различных его комбинациях.

Приспособления для холодной ковки приводятся в действие механически (ручные станки) или посредством электропривода. Оборудование с электроприводом отличается скоростью и легкостью обработки заготовок.  Станок для холодной ковки, цена которого может оказаться довольно высокой, характеризуется высокой продуктивностью. Когда нет необходимости в производительности и скорости, то ручного станка будет вполне достаточно для выполнения работ, особенно в том случае, если кузнечное дело – это хобби.

Станок гнутик, предназначенный для обработки труб методом холодной ковки

Можно ли сделать своими руками станок для холодной ковки

Купить ручной станок для холодной ковки можно в специализированном магазине по продаже инструментов или заказать в интернете. Вопрос заключается в цене и платежеспособности покупателя. Альтернативный вариант – собрать его своими руками. Принцип работы ничем не будет отличаться от товара, приобретенного в торговой сети, а выполняемые функции абсолютно идентичны заводским. Дополнительные преимущества – выигрыш в цене, уверенность, что конструкция не выйдет из строя после первого же использования.

Для начала стоит ознакомиться с конструктивными особенностями каждого типа станка, чтобы оценить возможность его самостоятельной сборки.

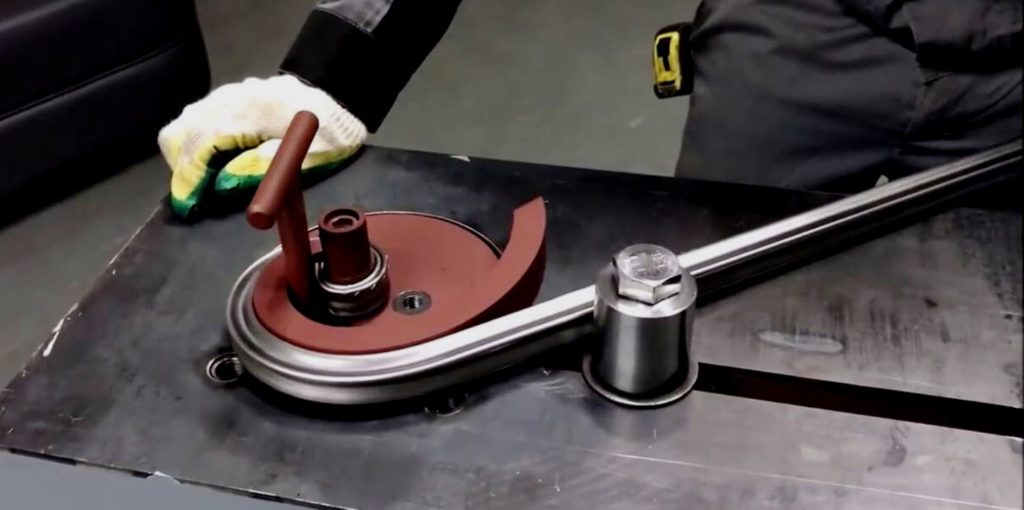

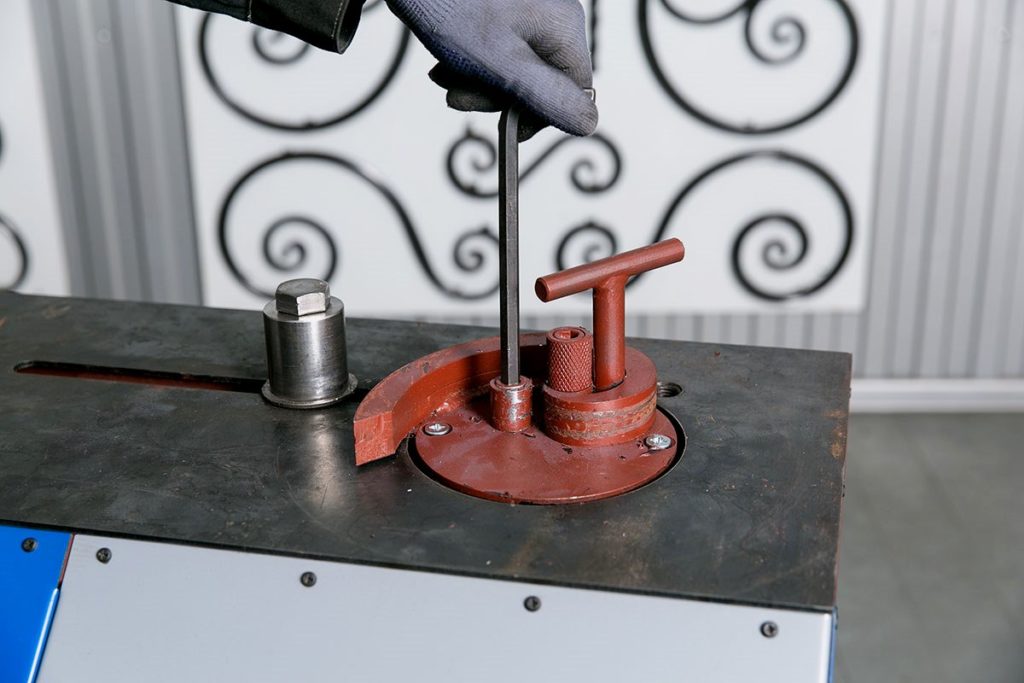

Станок для холодной ковки улитка, позволяющий создавать спиральные элементы

Торсион должен выполнять скручивание металлических прутьев, поэтому его конструкция предполагает наличие двух элементов, удерживающих заготовку. Один из них служит зажимом, а другой содержит вращающийся шпиндель, который, собственно, и будет закручивать прут до нужной частоты винтовой волны. Устройство довольно просто соорудить самому, а некоторые мастера вообще обходятся тисками и незамысловатым ручным воротом.

Конструкция гибочного станка также несложная, однако она содержит несколько обязательных элементов, сборка которых невозможна без специализированного инструмента. Основание – массивная металлическая пластина с пазом посередине, в который вставляется подвижный упор, перемещаемый червячным механизмом. Два других цилиндрических упора неподвижны и крепятся на основание с двух сторон симметрично относительно паза. Именно монтаж упоров может вызвать затруднение, так как отверстия под крепеж сверлятся только на специализированном станке, воздействию дрели такая заготовка из высокопрочной стали не поддастся.

Создание элементов методом холодной ковки на самодельном станке гнутик

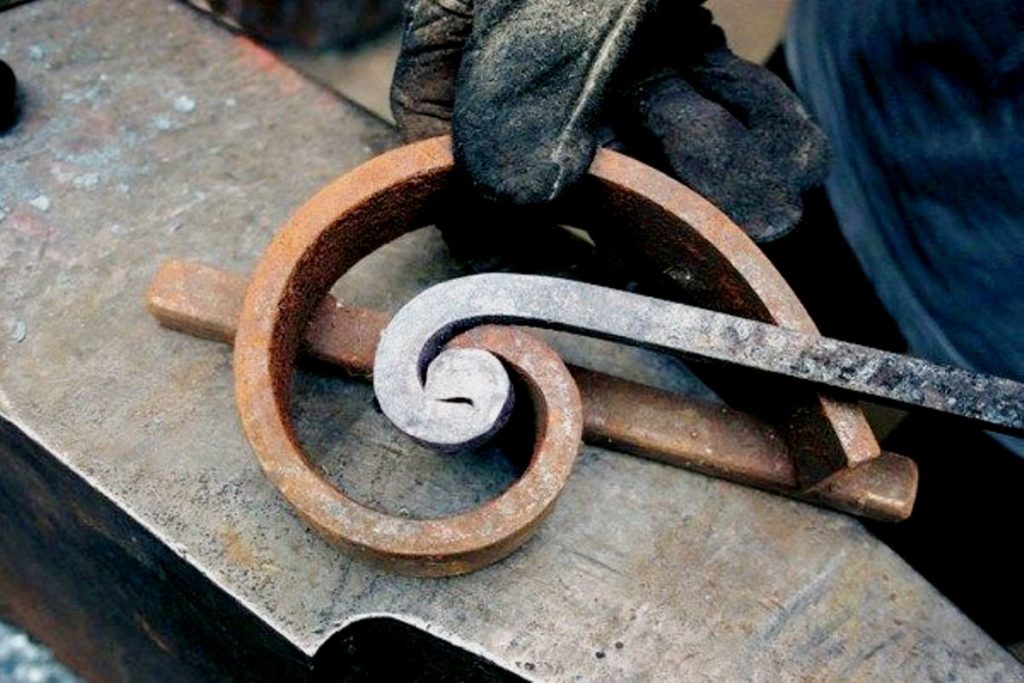

Станок для ковки металла улитка может иметь две разновидности: с воротом или рычажного типа. Первый вариант позволяет варьировать форму изгиба в процессе работы, однако имеет ряд уязвимых мест в конструкции и очень требователен к прочности материалов изготовления. Второй тип более устойчив, но менее производителен. Мастера считают улитку самым простым станком, самостоятельная сборка которого не вызовет затруднений.

Лучшие пневматические борторасширители

В пневматических устройствах захваты расширяют борта, используя давление воздуха создаваемое встроенным компрессором. Некоторые модели могут подключатся к внешнему источнику сжатого воздуха. Используют для работы с большеразмерными покрышками спецтранспорта и грузовиков.

Polarus BR-P – лучший в своем классе пневматический борторасширитель. Этот стационарный агрегат хорошо подойдет для больших СТО и сервисных центров, благодаря полному набору функций для работы с большеразмерными шинами грузовиков и тяжелой техники.

Подъемная рабочая площадка оборудована аппарелью для закатывания шины. Имеется эффективная подсветка светодиодного типа. Широкое основание гарантирует стабильность устройства при работе.

Основные узлы, из которых состоит токарный станок по металлу

Любой токарный станок по металлу включает в себя основные конструктивные узлы и элементы.

Станина

Основной и самый крупный элемент, на котором крепятся все остальные детали. Это неподвижная деталь, представляющая собой две параллельные стенки, неподвижно соединенные между собой поперечинами. Станина имеет ножки-тумбы, в которых хранится инструмент.

Верхние рейки служат направляющими, по которым двигаются суппорт токарного станка и задняя бабка. Они могут быть плоского и призматического вида. Направляющие выполнены строго параллельно друг другу.

Передняя бабка

Эта деталь по-другому может называться шпиндельная бабка. Внутри нее находятся следующие детали:

• шпиндель;
• подшипники (два);
• шкив;
• коробка скоростей.

Передняя бабка поддерживает заготовку и придает ей вращение.

Шпиндель

Шпиндель является основной деталью передней бабки. Он представляет собой металлический вал конусообразной формы. В нем фиксируются различные инструменты, оправки и другие приспособления.

Шпиндель токарного станка, шейка и подшипники должны быть гладкими, чисто отшлифованными, без люфтов, потому что это влияет на качество расточки деталей. Шпиндель имеет резьбу, а в некоторых станках еще и специальную канавку для того, чтобы патрон самопроизвольно не открутился.

Механизм поперечной и продольной подачи

Суппорт может двигаться вдоль и поперек, благодаря механизму подачи. Направление задает трензель, находящийся в корпусе передней бабки. Снаружи станка есть рукоятки, которыми можно изменять направление и амплитуду движения суппорта.

Важно!

Суппорт

Суппорт – это характерный элемент любого токарного станка, с помощью которого осуществляется перемещение режущего инструмента в продольном, поперечном и наклонном направлении. Продольное движение по салазкам станины производит каретка, поперечное совершает верхняя часть суппорта. Резцедержатели (одно или многоместные) устанавливаются в верхнюю часть суппорта.

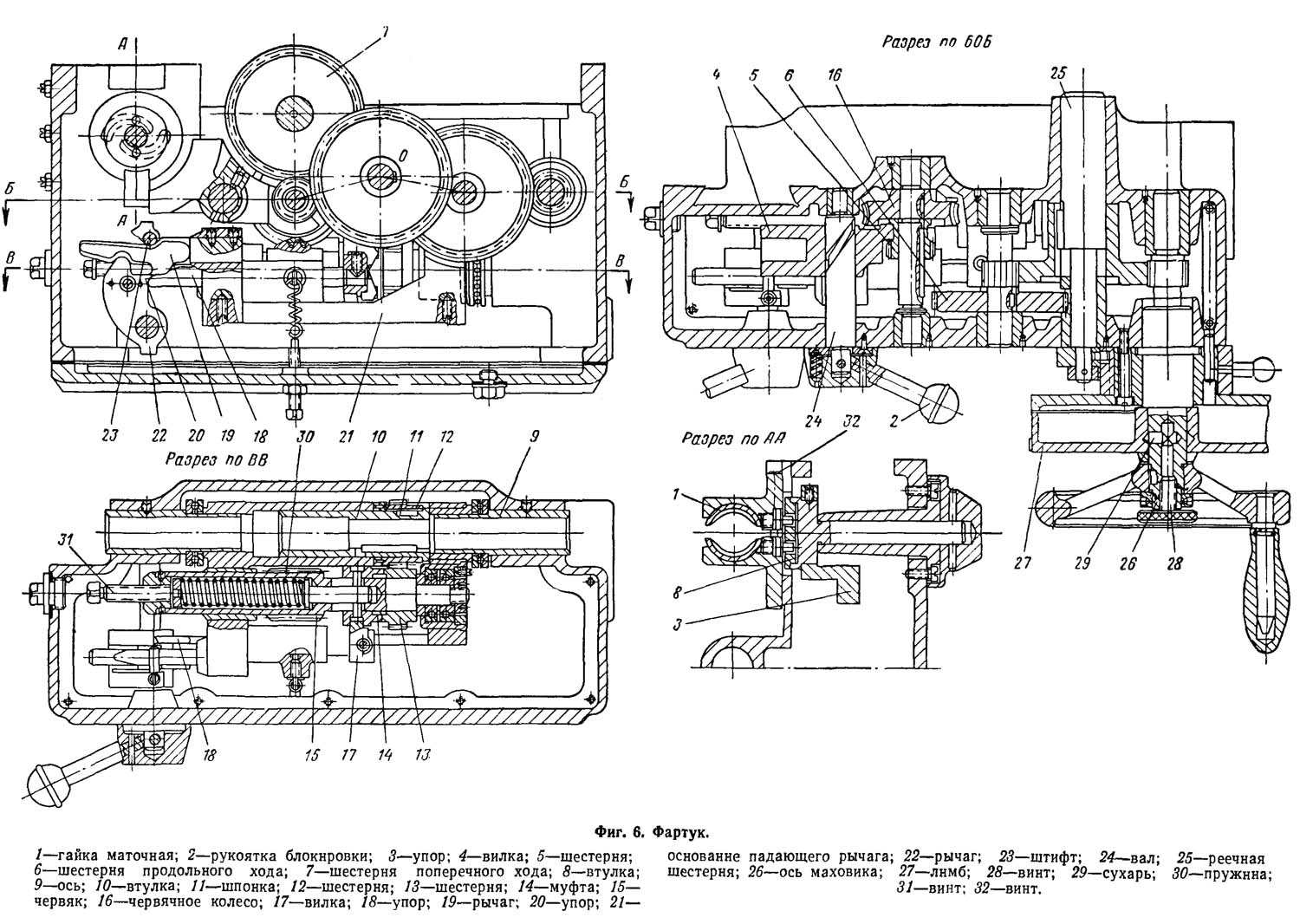

Фартук

За корпусом фартука находятся механизмы, связывающие суппорт с зубчатой рейкой и ходовым винтом. Управление фартуком вынесено на корпус станка, что упрощает регулировку хода суппорта.

Задняя бабка

В заднюю бабку закрепляется деталь на шпинделе, поэтому этот элемент подвижный. Деталь состоит из двух частей: нижней – плиты и верхней – держателя шпинделя. Задняя бабка токарного станка движется по станине и может быть зафиксирована в любом месте благодаря рычажной рукоятке. Конус задней бабки называется пиноль. В нем крепится инструмент или приспособление. Также задняя бабка служит второй опорой при обработке длинных деталей.

Каретка

Каретка предназначена для продольного движения суппорта по салазкам станины. От ее исправности зависит свободное движение этого элемента.

Вал

Вал вращения шпинделя имеет две ручки включения. При среднем положении ручек он выключен. Положение вверх – вал вращается против часовой стрелки (рабочее движение), положение вниз – вал вращается по часовой стрелке (обратное движение).

Инструмент для скручивания металла

Хобби Инструменты, Клуб «ПРОФИ», Кузнечные инструменты и технологии, Работа с металлом →

29.01.2013 balu

Как сделать квадрат, трубу или полосу витой? В кузнечных изделиях старые мастера нередко применяли способ декорирования — торсирование или скручивание. Обычно скручиваемые заготовки прямоугольного или квадратного сечения скручивали «на холодную». Если скручивать разогретый металл, то это делают при ярко-красном или желтом калении, иначе на изделии из-за недостаточной пластичности металла могут возникнуть трещины. Перед началом скручивания один конец стержня зажимают в тисках и надевают металлическую трубку. Трубка необходима для того, чтобы стержень не гнулся во время скручивания. Скручивают стержень воротком, надетым на свободный конец его. Способы скручивания: а – в тисках с ограничительной трубой; б – двумя клещами; в – в тисках; г – с неподвижным закреплением двух концов.

Для расположения в пространстве отдельных элементов орнамента часть заготовки поворачивается на угол до 180°, обычно с одновременным изгибом по дуге или под углом.

Многократное скручивание на 360° граненого стержня делает его витым. Несколько тонких прутков или проволок можно скрутить (свить) в шнур. Наиболее красивый шнур образуют два туго свитых круглых прутка. Скрученные детали будут более выразительными, если стержни предварительно насечь зубилом или же на противоположных гранях выбить продольные углубления.

В настоящее время для скручивания применяются те же способы, что и много веков назад. Посмотрите на фото современных инструментов для торсировки. Вы видите: вороток и зажимное устройство. В принципе ничего не изменилось. Для удобства одни производители делают вкладыши для лучшего зажима заготовки, другие не утруждают себя и предлагают зажимать болтом. И тот и другой способ имеет право на жизнь. Чем больше рычаг вращающегося воротка, тем легче скручивать. Если установить механический редуктор, то без туда можно скрутить 16 мм квадрат «на холодную». Обычно на холодную работают с 12 мм квадратом, представленный на фото инструмент легко с этим справится. Посмотрите видео. Консультации по тел. 8(916)6374495.

К началу статьи…

Теги: кузнечный инструмент для скручивания скручивание металла твистер

12463

Обратите внимание при выборе

Следующие характеристики устройства повлияют на эффективность борторасширителя при повседневной эксплуатации:

• тип установки борторасширителя: для пневматических и гидравлических моделей требуется стационарное крепление на бетонном основании, ручные борторасширители могут быть зафиксированы на обычном рабочем столе или верстаке;
• питание привода: для работы некоторых пневматических моделей требуется подключение отдельного компрессора, который имеется только на профессиональных СТО, гидравлические модели нуждаются в подключении к электросети;
• габариты: профессиональные борторасширители со стационарной установкой занимают значительную площадь в гараже или на СТО, это следует предусмотреть при покупке устройства.

Следует обратить внимание на монтаж и фиксацию внутренней камеры – эти дополнительные функции борторасширителя доступны не на всех моделях. Хороший борторасширитель позволит выполнять все, что требуется для ремонта покрышек:

Хороший борторасширитель позволит выполнять все, что требуется для ремонта покрышек:

• надежная фиксация шины;
• подъем шины на нужную высоту;
• подъем и спуск шин в пневматических моделях не требует физических усилий оператора;
• возможность манипуляций в горизонтальной и вертикальной плоскости.

Устройство станков для ковки по холодному типу

Каждое приспособление для того, чтобы можно было заниматься холодной ковкой, имеет свои особенности и параметры. Чтобы беспрепятственно можно было сделать станок для холодной ковки своими руками, необходимо разобраться, что представляет собой каждый из них.

Станок	Устройство
Гибочные станки	Конструция этого устройсвта такова, что при помощи изменения роликов и клиньев меняется размер волн и изгибов. Им возможно изгибать прутья до 16 мм. Единственный нюанс этого устройства- его нельзя сделать самостоятельно, потому как требуется обрабатывать и вытачивать много деталей точного размера. Стоимость такого приспособления невелика.
Твистер	Работает агрегат благодаря оснащению его специальным шаблоном, к которому придавливается обрабатываемый кусок металла. Давление при этом должно быть очень большим, поэтому те, кто работают на твистере, должны обладать достаточной силой для этого. Кроме этого, сохранность самого шаблона обеспечена наличием упорного рога (концевого). Что касается серединного рога, который иначе назван обводящим, то его следует делать таким образом, чтобы он мог менять свое положение и быть в нем зафиксирован. От этого зависит эффективность работы, особенно для тех, кто приступает к процессу впервые.
Основание с проставками	Такой агрегат позволит сделать узоры абсолютно любых вариаций. Сама по себе конструкция очень проста и представляет собой пластину из прочного и надежного материала, в которую вкручены проставки на определенном расстоянии. Для таких целей можно использовать болты с размерами от м8 до м24. Толщина металла при этом зависит только от мастерства того, кто работает на станке. В основном такое приспособление хорошо подходит для металла с толщиной 6 мм.
Улитки Станок-твистер	С воротом	Такая установка представляет собой пластину-основу, на которой находится специальный виток. Такой виток используется в качестве шаблона для будущего изделия. Особенность станка в том, что «улитка»-шаблон разделена на несколько частей, которые закреплены между собой при помощи специальных соединительных элементов, что позволяет во время работы шаблону варьировать по форме, чем и создаются различного рода волны и изгибы. Минусы в такой конструкции тоже есть, поскольку для того, чтобы изготовить такой станок для холодной ковки своими руками необходимо подбирать очень прочный материал, которой не согнется со временем. Также продумывать соединительные петли, которые достаточно уязвимы, учитывая величину силы, с которой происходит весь процесс сгибания металла.
Рычажного типа	В таком типе станка «улитка» шаблон прикреплен очень прочно к основанию. Производительность у него за счет такого факта меньше, однако, надежность больше. при помощи специального рычага осуществляется прижим металлической пластины к шаблону, одновременно в процессе необходимо перемещать передвижной ролик. Чтобы сделать такой станок для холодной ковки своими руками можно использовать стальной материал, который отличен свей прочностью, а ролик можно выполнить из обычного роликового подшипника. В целом конструкция схожа с трубогибом.
Торсионный станок	Такое устройство хорошо поможет в винтовом скручивании прутьев. Такой станок делается из основы цилиндрической формы из металла и двух крепежных и одновременно скручивающихся элементов. Желательно оснастить такую конструкцию специальной парой лап, которые не будут давать обрабатываемому металлу гнуться не так как необходимо. Принцип работы на станке таков, что прут помещается в удерживающие его элементы, с одного конца зажимается, а с другого конца с помощью вращающегося шпинделя закручивается до нужного размера винтовой волны.
