Принцип работы отрезного станка из болгарки, сделанного своими руками

Шлиоовалыная машина

Обработка и резка толстостенных профильных изделий, а также листов толщиной более 2 мм — вот область применения угловой шлифовальной машины. Обычно работа ведется с опорой на руку. Тому, кто часто выполняет поперечную резку изделий, рекомендуется приобрести подходящую стойку.

Жесткое закрепление

Резка материала машиной требует некоторого навыка и может производиться только с помощью специальных шлифовальных кругов. Обрабатываемая деталь должна быть надежно закреплена. Во время работы не следует допускать перекоса машины.

Безопасность

Работать угловой шлифовальной машиной можно только в защитных очках, рукавицах и невоспламеняющейся одежде. Можно воспользоваться про-тивопылевым респиратором и звукоизолирующими наушниками. Если работа ведется в закрытых помещениях, то следует изолировать легковоспламеняющиеся вещества, так как при резке возникает искрение.

Угловой шлифовальной машиной можно разрезать самый толстый профильный материал. Возможности машины ограничивает лишь диаметр режущего круга.

Зубило

Такие работы, как, например, пробивание отверстий в толстых листах, срубание заржавленных гаек, перерубание толстой проволоки, выполняются лучше всего с помощью зубила.

Лезвие инструмента должно иметь угол заострения 40-60 градусов, быть остро заточенным и хорошо закаленным. Если режущая кромка уже после нескольких ударов тупится или деформируется, инструмент явно непригоден для дальнейшей работы.

Наиболее применяемы плоские зубила и крейцмейсели. Режущая часть плоского зубила имеет ту же ширину, что и рукоятка. У крейц-мейселя лезвие расположено поперек рукоятки и гораздо уже. Для вырубания криволинейных проемов лезвие можно чуть сточить по краям, придав ему выпуклую форму.

Соблюдайте правила безопасности

Работая зубилом, наденьте защитные очки: отскакивающие кусочки металла могут тяжело поранить глаза! Необходимо также работать на толстой (15-20 мм) стальной подкладке и обязательно пользоваться рукавицами.

Зубило ставится на линию разметки с небольшим наклоном — под ударом молотка лезвие прорубает материал.

Как выбрать ножницы по металлу ручные: основные критерии выбора

Рассмотрев виды инструментов, нужно обратить внимание и на основные параметры, по которым определяются качественные и наиболее подходящие для работы ножницы

Вес

Как правило, качественные модели изготовляются из стали. Материал отличается продолжительным периодом эксплуатации. Стальные лезвия обеспечивают максимально точное разрезание. Режущие элементы тупятся лишь слегка, когда речь идет о большом объеме работ и регулярном использовании.

При покупке необходимо подержать ножницы в руке, рассмотреть со всех сторон, удостовериться в их весе. Ножницы должны быть достаточно увесистыми, чтобы можно было говорить об использовании качественных материалов. Если же масса ножница будет мала, то это значит, что помимо стали при производстве применялось и иное сырье, что снижает общую прочность инструмента.

Длина ножниц

Как правило, изготовители на упаковках к товару обычно обозначают общую протяженность моделей от края лезвий до самых рукоятей. Средний показатель варьируется в диапазоне от 175 до 350 мм.

Ножницы небольших размеров считаются наиболее оптимальными для мелких разрезов, а также торцевания и высечек.

Крупный инструмент стоит приобретать, если речь идет об обработке толстых листов, а также габаритных заготовок и крепких материалов. Образцы с продолговатыми рукоятями предоставляют возможность приложить небольшое количество усилий при смыкании лезвий. Пружина дополнительно помогает облегчить раскрытие и закрытие.

Максимальная толщина реза

Ножницы следует выбирать с учетом толщины материала, разрезание которого будет осуществляться после их приобретения. Конструкция резцов и затачивание совершается в соответствии с предназначением.

Модели для работы с тонколистовыми металлами, к числу которых относится сталь, жесть, медь, алюминий и другие справляются с раскроем материала до 0,8 мм.

Ножницы с более крупной рабочей частью и конструкцией большей прочности хорошо справляются даже с заготовками толщиной больше 1-1,5 мм, к примеру, профнастилом, металлочерепицей и прочими.

Сторона реза

Ножницы по металлу отличаются стороной резой — они могут быть левого и правого исполнения

По этой причине стоит обратить внимание на размещение нижнего резца

Большая часть моделей, в соответствии с ГОСТом, выпущены в леворежущем исполнении, поскольку лезвие внизу находится по левой стороне. Подобные модели являются наиболее подходящим решением для правшей.

Инструменты в праворежущем исполнении изготовляются для левшей, которым неудобно пользоваться ножницами, выполненными иным способом.

С фигурными и комбинированными моделями ножниц определяться нужно немного по-другому

Когда речь идет о криволинейном резе, стоит учесть определенное направление раскроя, а не уделять внимание исключительно на том, для левшей или правшей инструмент

Первоначально подобное разделение выглядит весьма сложным. Проще выбирать инструмент с учетом следующего: правшам следует отдавать предпочтения левым ножницам и наоборот.

Производители

Ножницы по металлу изготавливаются в разном ценовом сегменте. На цену влияет множество самых разных факторов, например, материалы, используемые при производстве инструмента, а также гарантийный срок службы и технология изготовления.

Среди бюджетных моделей достаточно востребованными являются продукты следующих компаний: STAYER, FIT, Зубр, Энкор, Unipro, SPARTA. Их ножницы хорошо подходят для использования не только в домашних условиях, но и при проведении более масштабных задач, если разрез металла не осуществляется каждый день.

Многие производители предлагают весьма качественные модели ножниц по металлу

Профессиональные строители, которые занимаются сооружением различных конструкций с использованием алюминиевого или любого другого металлического профиля, монтажом вентиляционных систем и прочими работами на постоянной основе, предпочитают пользоваться высококачественными инструментами марок Kraftool и Stanley и иными изготовителями профессионального оборудования. Их приобретают, если предстоит внушительный объем выполняемых работ с материалом, который обладает большой толщиной и прочностью.

Выяснив, как именно выбрать ножницы по металлу, можно отправляться в магазин за их приобретением. Зная что да как, покупатель сможет подобрать для себя качественный и удобный инструмент.

Какие бывают ручные ножницы для резки металла

На рынке представлено огромное количество самых разных моделей, поэтому перед выбором ножниц по металлу следует изучить все разновидности данного инструмента.

Прямые ножницы по металлу

Прямые ножницы по металлу чаще всего предназначаются для прямого реза. Бывают двух видов. У первых резцы расположены на одном уровне с рукоятями — так комфортнее разрезать профиль, а также металлические листы. У других же режущие элементы смещены вниз по отношению к ручкам — ими легче производить продольные протяженные разрезы.

Прямые ножницы по металлу

Ножницы по металлу для фигурной резки

Ножницы по металлу для фигурной резки — не менее популярный вид ножниц. Отличаются они лезвиями, которые закруглены по краям. С их помощью удается сделать неровные округлые вырезы, выравнивать и скруглять периметр различных металлических листов. Если требуются сложные контуры, то стоит прибегнуть к использованию пальцевых ножниц, у которых режущие элементы сделаны тонкими и узкими.

Ножницы по металлу для фигурной резки

Комбинированные ножницы по металлу

С подобного рода инструментом можно осуществлять как прямой, так и округлый вырез. Это достаточно удобно, однако цена на такие ножницы, как правило, будут выше.

Ножницы по металлу для резки отверстий

Ножницы по металлу для резки отверстий — узкоспециализированный инструмент. У них довольно короткие резцы, посредством которых можно проделывать отверстия и окружности необходимого диаметра.

Ножницы по металлу для резки отверстий

Как выгодно приобрести отрезной станок

Прежде чем остановить выбор на определенной модели отрезного станка, необходимо понять, какими характеристиками он должен обладать. При выборе оптимального размера режущего диска нужно исходить из двух моментов: габаритов заготовок, которые планируется обрабатывать на станке, и материала, из которого они выполнены.

После этого нужно решить вопрос с вариантом размещения машины. Отрезная установка может быть выполнена в двух версиях: в настольной или напольной. Последний вид предназначен для резки массивных и габаритных изделий. Для эксплуатации в условиях больших нагрузок приобретаемый инструмент должен быть оснащен мощным электродвигателем, который позволит оператору выполнять резку очень толстых металлических заготовок.

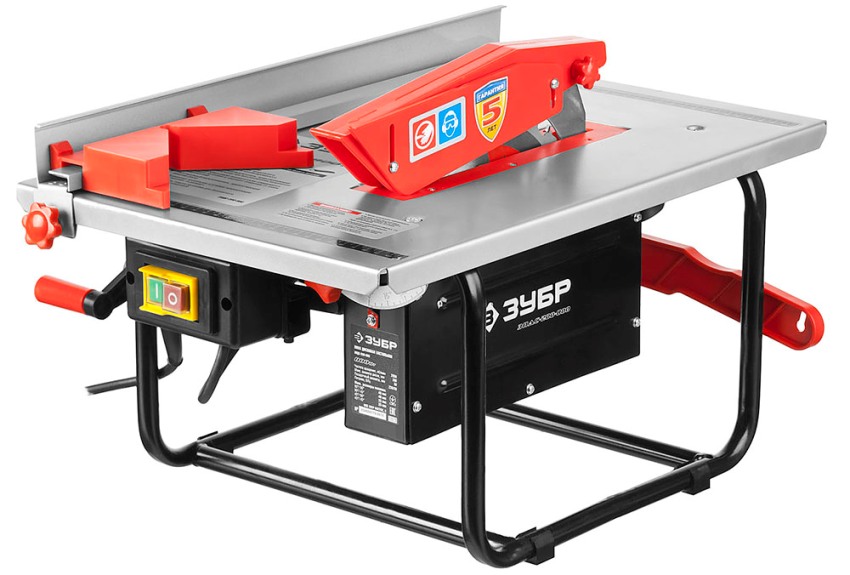

Настольные отрезные станки отличаются мобильностью, поэтому подходят для использования и на строительных объектах. Они позволяют производить ремонт разных металлоконструкций, а также решать и ряд других задач.

Выбор отрезного станка

Особое внимание при выборе машины для нарезки металла следует уделить техническим параметрам, так как от них в значительной степени зависит качество резки, производительность оборудования, срок его службы и пр. Относительно выбора отрезного оборудования стоит выделить следующие технические характеристики

Относительно выбора отрезного оборудования стоит выделить следующие технические характеристики.

Они являются наиболее важными для эффективного выполнения станком своих непосредственных функций, а именно:

  • Размеры и вес машины.
  • Габаритные характеристики режущего элемента.
  • Количество оборотов за минуту времени, а также возможность их изменения.
  • Возможность поворота отрезного блока в необходимое положение по отношению к обрабатываемому изделию.
  • Метод передачи вращательного момента.
  • Показатели мощности электромотора.

В самом конце нужно изучить технические характеристики встроенных тисков. В зависимости от особенностей этого элемента станок может обрабатывать металлические детали разных габаритов.

Особенности выбора маятниковых пил

С помощью дискового пильного оборудования можно выполнять нарезку профильных элементов любого варианта исполнения, которые могут быть изготовлены из чугуна, цветного металла или стали.

Рассматриваемое оборудование можно использовать для нарезки следующих видов проката:

  • швеллерный;
  • круглый;
  • двутавровый;
  • прямоугольный;
  • квадратный.

Эти машины можно использовать в мелкосерийном и единичном производстве заготовок.

Отрезные установки для резки металла можно использовать для работ:

  • монтажных;
  • столярных;
  • отделочных;
  • изготовления мебели.

В зависимости от вида используемой заготовки необходимо выбирать соответствующий тип диска и определенным образом настраивать частоту его оборотов.

Учитывая, что рабочий диск вращается с высокой скоростью, а в машине используется силовой привод с большим запасом мощности, износ режущего элемента происходит очень медленно. При таком режиме эксплуатации отрезной станок обеспечивает высокую эффективность резки металла.

Обзор лучших моделей

Наибольший интерес для покупателей среди предлагаемых моделей представляет отрезной станок Makita 2414NB, обладающий портативной конструкцией. С помощью этого оборудования можно выполнять резку заготовок из:

В линейке производителя Makita представлено немало надежной и качественной техники. Однако рассматриваемая модель рассчитана на нагрузки среднего уровня.

Производителем этого инструмента предусмотрена возможность фиксации вала, которая позволяет быстро менять инструмент. Сама установка обладает небольшими размерами и весом, который составляет 16 кг. Усиленную защиту оборудованию обеспечивает двойная изоляция.

Маятниковая пила для резки металла Hitachi CC14SF представляет собой разновидность отрезных станков, предназначенную для профессионалов. Модель оснащена силовым приводом мощностью 2000 Вт, который в силах обеспечить высокое качество резки и достаточно большую глубину пропила — 11,5 см. Поскольку это оборудование превосходит большинство аналогов по техническим параметрам, его активно используют для выполнения самых разнообразных задач.

Однако качество резки зависит не только от конструкционного исполнения оборудования, но и от используемого диска. Его необходимо подбирать с учетом особенностей заготовок, которые планируется разрезать. При несоответствии этого расходного материала обрабатываемому изделию возможны самые неприятные последствия вплоть до преждевременного выхода из строя оборудования.

Универсальные диски

Выбирать необходимый для работы пильный круг довольно сложно. Это целая наука! Все потому, что одновременно надо учитывать многие параметры и характеристики, сопоставлять их, а если опыта покупки такого инструмента нет, то лучше доверить это дело специалисту. И не всегда сотрудники строительных магазинов или гипермаркетов могут пояснить, какой круг лучше и какой подойдет для той или иной работы.

Если есть знакомый, который сможет рассказать и подсказать, что будет приемлемым вариантом, а какой диск не стоит покупать, нужно попросить его помочь с выбором

Очень много неприятных ситуаций (травм, несчастных случаев) происходит именно с пилами, поэтому так важно подобрать правильный отрезной диск, цена которого не может быть низкой

Многие люди стараются сэкономить на покупке подобного товара, ищут универсальные круги. Следует запомнить одни важный пункт – для электрической пилы не существует универсальных дисков. Ведь один круг не справится одинаково хорошо с резкой и по металлу, и по дереву, или по другим композитным материалам. Каждый товар предназначен для своего вида работы.

Лучше всего иметь несколько кругов для определенных работ и материалов, хоть это и увеличит расходы. Зато качество резки или обработки материала, эффективность и скорость будут на высоте. К тому же нужно подбирать диски исходя из имеющегося оборудования, к примеру, торцовочную пилу можно оснастить кругом с отрицательным углом зубьев. От этого распил будет чистым. Но есть и минус – в эти зубья забиваются отходы, что перегружает двигатель.

Разделим все отрезные диски по типу эксплуатации на:

  • профессиональные;
  • бытовые;
  • промышленные.

Их различие состоит и в качестве реза, и в износостойкости, и в цене.

Разводка

Разводка – наклон или угол разворота зуба по отношению к плоскости полотна, служит для обеспечения свободного хода полотна и кромки зуба. Существуют разные типы разводок. Стандартная разводка состоит из повторяющейся комбинации зубьев – вправо, влево и прямой. Разводка право — лево особенно часто применяется для резания мягких материалов, таких как цветные металлы, пластик, дерево. Разводка «волна» – специальная разводка для резки тонкостенного профиля, заготовок малого диаметра, труб и т.п. Комбинированная разводка используется для резки труб, профиля с переменным сечением и пакетов.

Форма NORMAL (N). Зуб имеет передний угол 0°. Пилы с такой формой зуба предназначены для резки сплавов с высоким содержанием углерода (таких, например как чугун), для материалов с небольшим поперечным сечением и тонкостенных профилей и труб.
Форма HOOK (H). Зуб имеет передний угол 10°. Пилы с такой формой зуба предназначены для резки сплошных прутков, толстостенных труб из легированных сталей.
Форма RP. Зуб имеет передний угол 16°. Пилы с такой формой зуба предназначены для агрессивной резки сплошных прутков из высоколегированных сталей, трудно обрабатываемых металлов и цветных сплавов.
Форма MASTER. Зуб изготавливается в двух исполнениях по переднему углу 10° и 16°. Имеет продольно шлифованную фаску, что улучшает шероховатость обрабатываемой поверхности. Пилы с такой формой зуба предназначены для резки сплошных прутков из высоколегированных сталей.

Общие сведения

Электродуговая сварка представляется одним из способов соединения металлов, который обусловливается использованием электрической дуги.

Технология электродуговой сварки насчитывает следующие типы:

  • ручную;
  • полуавтоматическую;
  • автоматическую.

Первый тип соединения говорит сам за себя. Сварщик держит в руках держак с токопроводящим стержнем, направляет его в область сварки, и сам формирует сварочныйвалик, причем, визуально контролируя процесс.

Полуавтоматическая электродуговая сварка отличается от ручной лишь тем, что электрод заменяет присадочный пруток или нить, которая подается в зону сварочной ванны из бункера автоматическим устройством.

Однако контроль над процессом так же проводится самостоятельно. Автоматическая обусловливается полным отсутствие ручного труда. Подача прутка, движение электрической дуги, контроль над процессом выполняется автоматизированным агрегатом.

Кольцевые пилы

Кольцевая пила для резки металла работает вместе с ручной дрелью, либо сверлильным станком и функционируют как болгарка.

Кольцевые биметаллические пилы имеют множество разновидностей: они имеют разный диаметр, а также разные элементы для обработки металла: нож, сверло и т.д.

Кольцевая пила бывает двух типов: можно встретить биметаллические и твердосплавные модели.

Кольцевая пила — универсальные инструмент. Биметаллические инструменты необходимы для пропиливания отверстий, подходят для работы с древесиной, пластиком, гипсокартоном, черными и цветными металлами.

Видео:

Биметаллические полотна, из которых изготавливают инструменты, приварены на ленту, сделанную из пружинно-рессорной стали.

Зубья пил подвергаются дополнительной фрезеровке. Биметаллические инструменты имеют более низкую вибрацию и ударную нагрузку, по сравнению с другими моделями, благодаря применению переменного шага зубьев в 4/6.

Подобные кольцевые биметаллические модели отличаются большим сроком эксплуатации, поскольку режущая кромка зубьев инструмента оснащена элементами высококачественной быстрорежущей стали.

Биметаллические пилы оснащены специальными режущими деталями (это может быть нож, сверло и пр.), которые способны обрабатывать такие материалы, как бетон, керамика и прочие материалы, имеющие высокую абразивность.

Биметаллические инструменты часто используются в строительных работах, в этом случае для обработки материала используется специальный твердосплавный нож и прочие режущие элементы.

Если кольцевая пила имеет тонкое полотно, то такие аппараты используют только для обработки древесины.

Существуют также кольцевые твердосплавные пилы.

Они отличаются характеристиками, которых не имеют биметаллические модели.

Такая кольцевая пила используется для просверливания отверстий в более сложных материалах: эти инструменты подходят для работы с кирпичом, плиткой, ламинатом, композитами и т.д., то есть, материалами, имеющими абразивные и другие труднообрабатываемые свойства. Видео:

Зубцы таких пил делают из твердосплавных пластин, которые после изготовления впаиваются в полотно. Правильная форма зубьям придается с помощью шлифовального станка.

Зубцы изготавливают с шагом 4, поэтому кольцевая пила этого типа пригодна для работы с такими сложными материалами.

Для работы с металлом чаще всего используются кольцевая биметаллическая, либо монтажная пила или болгарка.

Вообще же на сегодняшний день существует огромный выбор пил, предназначенных для работы с металлом, которые можно использовать как в профессиональном строительстве, так и в частных ремонтных работах.

Сделать своими руками ремонт вы сможете с помощью любой пилы, главное, понимать, какие функции выполняет та или иная модель и выбирать инструмент в соответствии с ними.

Ножницы

Листы оцинкованной стали, меди, латуни и алюминия толщиной до 1 мм легко и чисто режутся с помощью специальных ножниц. Резка листов высокопрочной стали требует больших усилий и соответственно больше времени.

Ручными ножницами с прямыми ножами выполняют прямые разрезы, с ножами, слегка закругленными, — криволинейные. Существуют также универсальные ножницы для резки металлических листов. Но независимо оттого, какую форму имеют ножницы, целесообразно использовать заднюю часть их лезвий, так как там рычажное действие максимально. Благодаря этому вы будете значительно меньше тратить сил.

Специалистам

Для обычных работ достаточно иметь стандартные ручные ножницы. Как и в любом другом случае, чем выше качество инструмента, тем он дороже. Если вы часто занимаетесь работой по листовому металлу, стоит подумать о приобретении ручных рычажных (с параллельными ножами) или же высеченных ножниц.

Для резания по кривой линии лучше использовать ножницы с легким изгибом ножей. С помощью этого простого инструмента можно резать тонкие листы, не затрачивая больших усилий.

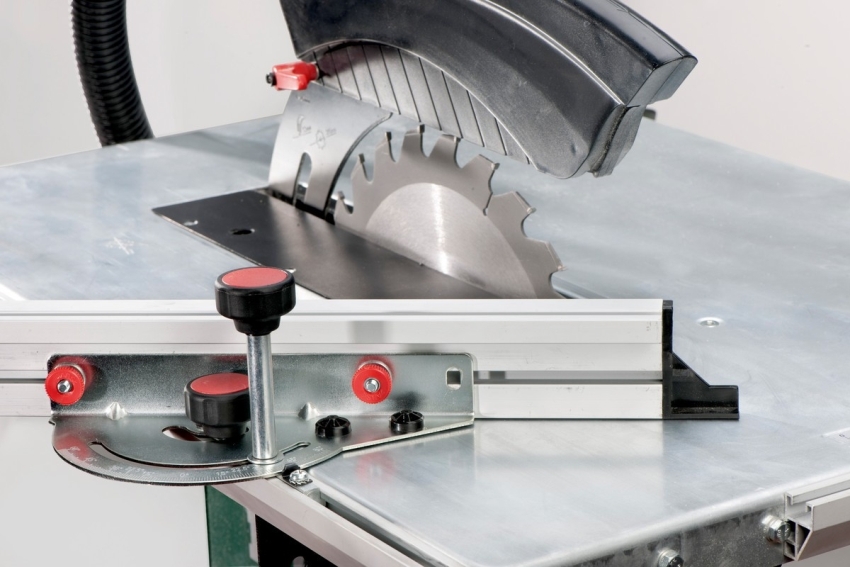

Правила работы циркулярной пилой

Дисковая пила — травмоопасный инструмент, поэтому работа с ним подразумевает наличие практических навыков. Перед началом пиления следует убедиться в исправности механизмов и электрокабелей. Проверить надежность крепления пильного диска, правильность установки защитного кожуха и расклинивающего ножа. Также при необходимости очистить рабочий орган пилы щеткой или грубой тканью.

Необходимо убрать посторонние предметы с поверхности, на которой будет происходить обработка изделия, проверить устойчивость рабочего стола и заземление станка. Следует обезопасить себя от искр и древесной пыли с помощью специальной одежды и индивидуальных средств защиты.

Производить пиление нужно только с закрепленным изделием, удерживая устройство пилы плотно к поверхности заготовки.  По окончании работ важно вернуть защитный кожух в первоначальное положение и полностью обесточить электропилу. Циркулярная пила имеет сбалансированный, сложный механизм работы

Он сочетает в себе высокие требования к безопасности во время эксплуатации и высокоточную настройку всех составных частей, обеспечивающих качественную работу и максимальную производительность труда

Циркулярная пила имеет сбалансированный, сложный механизм работы. Он сочетает в себе высокие требования к безопасности во время эксплуатации и высокоточную настройку всех составных частей, обеспечивающих качественную работу и максимальную производительность труда.

Углошлифовальная машинка

Болгарка — универсальный помощник, отлично работающий по алюминию

Важно лишь не перепутать отрезной круг с шлифовальным, выбрать оснастку малой толщины для минимизации потерь материала и защитить руки с лицом от искр.Достоинства:

  • быстрота работы;
  • достойное качество реза;
  • относительная дешевизна оборудования;
  • минимум движений пользователя;
  • долговечность оснастки, позволяющей многократно пилить металлические профили.


Углошлифовальная машинка Sparky

Недостатки:

  • возможность обгорания металла в области реза;
  • без навыков работы вряд ли получится резать ровно;
  • для повышения точности работы болгарку стоит зажать в стойку, которая не поставляется в комплекте с инструментом и в магазинах встречается редко (проблема решается, если есть тиски).

Теперь стоит изучить специальные устройства для работы по алюминию.

Станок с амортизаторами

Надежный станок для маленькой болгарки получится из старых автомобильных амортизаторов. Принцип его действия аналогичен маятнику, но конструкция узлов отличается, что позволяет выполнять регулировку вылета режущего электроинструмента по направляющей.

Порядок изготовления следующий:

Для станка нужно найти два старых, но рабочих амортизатора от легкового автомобиля.

У амортизаторов есть слабое место – тонкие стенки корпуса. Несущей конструкцией они не могут быть, поэтому потребуется изготовить кронштейны. Сначала отрезают две одинаковые пластины и по центру сверлят отверстия для болтового соединения. Из трубы, диаметр которой соответствует толщине корпуса амортизатора, вырезают 8 полуколец. Заготовки приваривают друг против друга к пластинам.

Из профильной трубы сваривают прямоугольный каркас станины. Из двух уголков приваривают стойку маятника.

На боковых полках обоих уголков стойки вряд сверлят регулировочные отверстия строго друг против друга. Автомобильные амортизаторы фиксируют в кронштейне болтами, после чего весь узел закрепляют шпилькой в одну пару отверстий на стойке.

Готовый станок можно покрасить. Далее, изготавливают зажим для болгарки. Консоль делают из отрезка уголка, закрепив его гайками на штоках амортизаторов. К перемычке стойки крепят один конец возвратной пружины. Другой ее конец фиксируют хомутом к краю верхнего амортизатора.

Зажим для болгарки состоит из двух частей. Его выгибают из стальной полосы, придавая форму корпуса электроинструмента.

Зажатую в двух половинках зажима болгарку прикручивают болтом на консоль. Сразу нужно отрегулировать вылет. Для этого предусматривают шпильку по оси амортизаторов с двумя гайками, закрепленную к кронштейну и на консоль.

Станок готов. Осталось раму станины зашить стальным листом, сделать прорезь для диска и закрепить упор для заготовок или тесы.

Самодельный станок из болгарки по своим характеристикам не уступает конструкции заводского изготовления.

Инструмент для резки

Ручные ножницы используют для резания тонких металлических листов (стальных листов толщиной до 1,5 мм, алюминиевых, медных, лагунных, в зависимости от твердости,— до 3 мм). Полный комплект инструментов состоит из трех ножниц: леворежущего, пряморежущего и праворежущего исполнения (рис. 48).

Механическая резка металла Данный модуль предназначен для изучения основных сведений о механической резке металла.В разделе 2 рассматриваются основные виды ножниц.

Смотреть: Раздел 2. Рассматриваются основные виды ножниц.

Пила — это инструмент, наиболее часто применяемый для разрезания при работе с металлом. Чаще всего используют металлические станковые палы (рис. 47) Прочие металлические пилы. Лобзики , минипилы — рис. 47 Минипилы с мелкими частыми зубьями для распиливания стержней, профилей, винтов и т. п. Для очень тонких работ применяют лобзик .

Механическая резка металла Данный модуль предназначен для изучения основных сведений о механической резке металла. В разделе 1 рассматривается механическая резка металла ножовкой.

Смотреть: Раздел 1. Механическая резка металла ножовкой.

Основные сведения о техниках выполнения типовых слесарных операций. Данный модуль посвящен изучению техник выполнения основных слесарных операций, которые встречаются в практической работе слесаря. Семь учебных разделов модуля содержат информацию о методах проведения основных операций с металлом.В разделе 2 рассматривается техника резки металла .

Смотреть:

Раздел 2.Рассматривается техника резки металла различного профиля.

Выполнение слесарных работ. Практика -2. Данный модуль предназначен для закрепления знаний по теме «Выполнение слесарных работ». (Инструменты и приспособления для гибки металла, инструмент для рубки металла, состав ручной ножовки, виды ножниц и их применение, напильник, параллельные поворотные слесарные тиски).

Смотреть: Раздел 3. Определить составные части ручной ножовки.

Раздел 4. Сопоставить изображения ножниц и их название.

Резка металла. Практика. Модуль предназначен для практического усвоения процесса резки металла. Содержит 6 заданий: изучить инструменты, используемые для ручной резки металла; оснастить рабочее место слесаря оборудованием для резки металла; изучить конструкцию ножовки по металлу; изучить типы труборезов; определить причины и способы предупреждения дефектов, возникающих при резке металла.

Смотреть: Раздел 2. Оснастить рабочее место слесаря оборудованием для резки металла.

Раздел 4. Определить причины и способы предупреждения дефектов, возникающих при резке металла.

Механическая резка металла ножницами Данный модуль предназначен для закрепления знаний по теме «Механическая резка металла».

В модуле рассмотреть 5 разделов с интерактивными заданиями.

Механическая резка металла ножовкой. Практика. Данный модуль предназначен для закрепления знаний по теме «Механическая резка металла».

В модуле рассмотреть 5 разделов с интерактивными заданиями.

Для воспроизведения электронных учебных модулей, размещенных в каталоге сайта, может потребоваться установка свободно распространяемого программного обеспечения – проигрывателя ресурсов.

Сфера применения

Отрезная пила по металлу относится к категории электроинструмента, обладающего высокой производительностью.

Основное назначение этого оборудования — выполнение поперечного распила заготовок металлопроката и изделий из различных сплавов и металлов.

Дисковые машины получили наибольшее распространение при создании заготовок из следующих видов материалов:

  • швеллер;
  • профильная труба с круглым и квадратным сечением;
  • двутавр;
  • прут;
  • металлическая полоса;
  • уголок.

Монтажные пилы по металлу активно применяются на предприятиях металлообрабатывающей промышленности. Встретить их можно и на заводах, специализирующихся на выпуске металлических конструкций. В этом оборудовании функцию режущего элемента выполняет дисковая пила.

Машины станочного типа обладают рядом следующих достоинств:

  • Простота эксплуатации.
  • Эргономичное управление.
  • Высокое качество резки.
  • Простая конструкция.

Научиться обращаться со станком может человек даже без специальной подготовки.

В оснащении ленточно-отрезных станков по металлу функцию режущего элемента выполняет длинная зубчатая пила, имеющая вид замкнутой ленты. Этот рабочий узел изготавливают из быстрорежущей стали. Создаваемый с помощью этой машины пропил имеет минимальную ширину, что не только минимизирует расход материала, но и обеспечивает высокую точность реза. Подобное оборудование получило широкое распространение на крупных и серийных производствах.

Ножовочные разновидности отрезных установок выполняют рез при помощи ножовочного полотна, которое фиксируется на пилораме. Это оборудование бывает двух типов: ручное и электромеханическое. Ножовочные установки активно используются на небольших предприятиях, а также в цехах заготовки.

https://youtube.com/watch?v=ztsUMeFGutg

Стационарная циркулярная пила: устройство инструмента

Стационарная циркулярная плита относится к классу столярного оборудования. Она состоит из корпуса, оснащенного одной или двумя ручками. Он расположен на основании в виде станины, имеющем жесткую конструкцию. Рабочая поверхность выполняется из чугуна или стали. В некоторых моделях она алюминиевая.

Наличие в циркулярке литой чугунной станины и столешницы позволяет значительно снизить уровень вибрации

Рабочая поверхность может быть литой или сборной. Первый вариант характерен для мощного станка-циркулярки. Такой инструмент более устойчивый и имеет большой вес, вследствие чего для его размещения понадобится обустройство надежного бетонного основания. В небольших станках стол для дисковой пилы может быть сборным, что обеспечивает мобильность установки.

На поверхности предусмотрен паз, который служит для свободного вращения пильного диска. В некоторых моделях он может наклоняться, что возможно благодаря наличию градуировки ведущей подошвы. Это позволяет осуществлять пропилы под разным (фиксированным) углом. В нерабочем положении диск закрыт специальным кожухом.

За пильным диском располагается расклинивающий нож, благодаря которому распиленная деревянная заготовка не воссоединится вновь, что может произойти под действием упругости древесных волокон.

Стационарная циркулярка имеет возможностью выполнять операции с крупногабаритными заготовками

Под столешницей находится электродвигатель, от вала которого посредством шкива вращательный момент передается на распилочный диск пилы. Здесь также используется ременная передача. Однако существуют модели, у которых крутящий момент передается карданным способом. Шкив служит в качестве опоры для пильного диска, который начинает быстро вращаться вокруг своей оси, осуществляя распил материала.

Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка. Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Рест металл
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
