Винтовые сваи как закручивать в ручную видео

Описание приспособлений для закручивания винтовых свай

Ручной монтаж

Завинчивание винтовых свай вручную – простой и довольно эффективный способ установки. Можно сэкономить на спецтехнике и добиться сравнимых по качеству результатов. Ручная методика позволяет контролировать угол наклона стержня и величину крутящего момента, указывающего на плотность грунтового пласта, в который вклиниваются винтовые сваи.

Последовательность ручного монтажа:

1. Предварительное бурение скважины на глубину 50 сантиментов. Ее диаметр должен быть на 10 сантиментов меньше, чем у лопастей, приваренных на винтовые сваи;
2. Вертикальное позиционирование, установка рычагов;
3. Непосредственно закручивание стержня. Два работника передают крутящий момент посредством рычагов, третий следит за углом наклона.

Способы механизации процесса закручивания

Если винтовые сваи обладают большой длиной и диаметром, потребуются механизированные приспособления для закручивания винтовых свай. Поскольку с их помощью работа выполняется намного быстрее, от ручного способа ввинчивания постепенно отказываются. Сейчас в продаже доступно специализированное устройство, предназначенное исключительно для работы с СВС. Однако, ввиду достаточно высокой стоимости данного оборудования, для начала рассмотрим самодельные приспособления, выполняющие те же задачи.

• Мощная дрель (можно заменить мотобуром);
• Редуктор с понижающим числом;
• Два переходника, последовательно связывающие силовую установку, сваю и вывод редуктора;
• Рычаг для поддержки.

В роли силовой установки можно использовать любой электрический инструмент с мощным двигателем (минимум 2 кВт). А также привод должен обладать функцией реверса. Роль редуктора может выполнять гайковерт со встроенным механизмом усиления крутящего момента. Подобные устройства используются при сортировании колес на грузовиках

Основной параметр, на который следует обращать внимание, при выборе редуктора – предельный крутящий момент. Как показала практика, чтобы закрутить стержень любого диаметра достаточно редуктора на 4,7 кНм

В процессе ввинчивания, наконечник может наткнуться на камень или другое препятствие. При ручном закручивании появившееся препятствие сразу даст о себе знать и можно будет предпринять действия по его устранению. Если винтовые сваи ввинчиваются посредством электродрели, явным признаком препятствия станет усилившийся шум работы привода. В таком случае необходимо незамедлительно отключить силовую установку, чтобы не возникли перегрузки.

Использование спецтехники

Первые специализированные машина для закручивания винтовых свай производились на платформе автокрана, оснащенной подвесным вращателем. Подобные установки обладали высокой мощностью и позволяли достаточно быстро выполнить монтажные работы. Однако они не комплектовались механизмом контроля вертикального положения, угол вхождения приходилось отслеживать вручную.

Автоматические сваеверты комплектуются шасси с полным приводом либо устанавливаются в кузов грузовика. Для питания электродвигателя установки может использоваться генератор или он подключается к сети 380 V. Характеристики сваевертов существенно отличаются в зависимости от производителя

Если машина для закручивания винтовых свай берется в аренду, необходимо обращать внимание на такие параметры:

• Мощность электрического привода. От данной характеристики зависит, какие винтовые сваи могут обслуживаться установкой;
• Рекомендации производителя по максимальной длине и диаметру стержня.

Общие рекомендации по закручиванию

1. До начала бурения следует изучить характеристики грунта, в частности глубину залегания плотных пластов. Владея данной информацией можно спланировать дальнейшие работы, подобрать инструмент;
2. Места установки стержней необходимо разметить заранее. Нагрузка от здания должна распределяться равномерно;
3. Непосредственно перед ввинчиванием в месте установки пробуривается скважина, выполняющая роль направляющей;
4. Высоту установленной сваи следует оставлять с небольшим запасом. Лишние сантиметры при выравнивании позже можно будет срезать.

Заключение

Использовать ли спецоборудование для вкручивания винтовых свай или применить ручной метод? Все зависит от бюджета, отведенного на строительство. А также на выбор технологии влияют: устройство фундамента, характеристики грунта, размеры сваи. Вне зависимости от выбранного способа монтажа, общие принципы остаются схожими и освоить данную технологию под силу каждому.

Самые распространённые ошибки при самостоятельном монтаже винтовых свай

Одним из самых популярных в строительстве стал фундамент на винтовых сваях. В связи с резко возросшим спросом в стране множество различных заводов приступили к массовому выпуску винтовых свай.

Многие трудолюбивые жители нашей страны очень самоуверенно считают, что могут самостоятельно произвести монтаж такого фундамента без помощи профессионалов. Они считают, что так будет значительно дешевле. Всё что нужно сделать, это купить подходящие винтовые сваи и закрутить их в землю.

Устанавливаем винтовые сваи самостоятельно

Перед началом работы необходимо точно подсчитать количество свай, которое понадобиться вам для фундамента, и какого они должны быть диаметра. Завод ― производитель всегда указывает наибольшую допустимую нагрузку на одну сваю. Значит, есть необходимость посчитать примерный вес будущей постройки плюс отделочных материалов. Затем поделить получившийся вес на нагрузку, которую может выдержать одна свая.

Винтовые сваи в качестве опор должны находиться под всеми несущими стенами и углами строящегося здания. Максимальное расстояние между ними не может превышать три метра. После покупки нужного количества свай можно начинать работы по их установке. В первую очередь размечается участок. На определённых для свай местах вбиваются колышки. С использованием шнура уточняются размеры и равенство диагоналей.

Закручивание винтовых свай

Для этого нам необходимо:

1. Лом или похожий на него толстый стержень из металла.
2. Трубы из металла, длиною 2500 мм ―2 штуки.
3. Магнитный уровень.

Закручивание свай осуществляется таким образом:

Данный технологический процесс рассчитан на участие трёх человек. Двое закручивают сваю, а третий непрерывно проверяет вертикальность устанавливаемой сваи.

После того как все сваи закручены на необходимую глубину, верхняя часть свай срезается с применением «болгарки». В результате должна получиться ровная горизонтальная поверхность. Внутренние полости обрезанных свай необходимо забетонировать. Затем на верхнюю часть каждой сваи привариваем оголовок. На него будет закрепляться изготовленная из швеллера обвязка или будет уложен брус.

Сложности и ошибки при самостоятельном монтаже винтовых свай

Несмотря на кажущуюся простоту изготовления винтового фундамента, его установка требует соблюдения основных правил, при игнорировании которых могут произойти серьёзные ошибки, приводящие к значительной деформации зданий.

На предварительном этапе необходимо провести геологическое изучение грунта в месте строительства. Не сделав этого, можно при закручивании свай упереться в скальную породу, которая не позволит установить фундамент на нужную глубину. Впоследствии такой фундамент не будет обладать необходимой прочностью.

Одной из самых распространённых ошибок является отступление от вертикали при монтаже опоры. Обычно это происходит при попадании сваи в камень, и свая уходит в сторону.

Некоторые недостаточно опытные монтажники для облегчения процесса закручивания свай начинают выкапывать метровые ямы

При этом в процессе вкручивания не происходит важного процесса, при котором грунт уплотняется. Впоследствии такие сваи чаще всего перекашивает и фундамент разрушается

При закручивании некоторые, заметив, что свая отклонилась от уровня, начинают процесс выкручивания обратно и затем пробуют выравнивать её. Такие действия приводят к некрепкой установке сваи и разрыхлению грунта около неё.

Ещё одной ошибкой является покупка винтовых свай в сомнительных местах, изготовленных непонятными заводами-изготовителями при попытке сэкономить средства на фундаменте. Следует знать, что производятся дешёвые сваи, как правило, из низкосортного металла. В процессе закручивания они нередко деформируются.

Закручивание винтовых свай «мясорубкой» ⋆ Смело строй!

Установка винтовых опор достаточно трудоёмкий процесс. Завинчивание винтовых свай «мясорубкой» – доступная альтернатива дорогой механизации (и легче, чем вручную).

Как можно установить винтовые сваи

Есть несколько способов монтажа винтовых опор. Основное отличие этих способов – степень механизации. Мы упомянем о них в начале, чтобы лучше понимать плюсы и минусы закручивания винтовых свай «мясорубкой».

Итак, способы ввинчивания:

• Полностью ручной способ;
• Ручной электрический или гидравлический сваекрут;
• Специальные станки для закручивания свай, часто на шасси грузовика или как съемное оборудование экскаватора.

Конструкция и варианты «мясорубок»

«Мясорубки» – это ручной инструмент, состоящий из электрического или гидравлического привода с креплением на оголовок сваи и системы рычагов для фиксации инструмента и передачи момента на сваю.

Усилитель крутящего момента (УКМ)

Требования к приводу

В качестве привода рационально выбрать дрель достаточной мощности. В отсутствии на площадке электричества потребует передвижного генератора.

Мощность дрели должна быть не менее 2 кВт; Важно также, наличие реверса и изменение скорости вращения. Конечно, можно использовать гидромотор

Но дрель купить проще, и проще заменить если сломается. И переносная гидростанция, нужная для работы мотора, пригодится вам где-то еще едва ли

Конечно, можно использовать гидромотор. Но дрель купить проще, и проще заменить если сломается. И переносная гидростанция, нужная для работы мотора, пригодится вам где-то еще едва ли.

Если вы решили использовать вместо дрели другие двигатели, они должны быть не хуже.

Требования к редуктору

Редуктор нужен в конструкции чтобы увеличить момент на оголовке сваи и уменьшить обороты:

• Редуктор должен выдерживать крутящий момент не менее 4500 Нм;
• Передаточное отношение должно быть больше 1:60.

Выбирая УКМ отдавайте предпочтение конструкциям на подшипниках.

Так же обратите внимание на удобство смены смазки. Рекомендуется замена смазки после монтажа 20 свай. После приобретения, хорошо набейте редуктор новой смазкой (а там ее будет мало)

Рекомендуется заменить смазку на долее подходящую: например, на пластичную смазку для ШРУСов

После приобретения, хорошо набейте редуктор новой смазкой (а там ее будет мало). Рекомендуется заменить смазку на долее подходящую: например, на пластичную смазку для ШРУСов.

Переходник

Переходник выглядит, как 2 крепления-адаптера (для дрели и редуктора) и раму соединяющую их воедино. Как на фото:

Цель: чтобы редуктор относительно дрели не проворачивался. Иначе при работе придется держать и дрель, и редуктор.

Насадка, рычаги и прочее

Наш сваекрут будет передавать крутящий момент на сваю через насадку. Усилия на оголовок значительные и возможно смятие сваи. А это брак.

Есть два варианта насадки: внутренняя и внешняя. Отличаются лишь тем, что вставляестя или надевается насадка на сваю.

У насадки должно быть отверстие куда будет вставляться палец. Хорошо сделать это отверстие овальным.

Чтобы вращалась свая в грунте, а сваекрут, к раме нужно приделать рычаг. У рычага может быть шарнир, позволяющий качаться вверх-вниз, но не вправо-влево. Это нужно для удобства закручивания высоких свай и управления с земли без помостов.

Особенности завинчивания винтовых свай «мясорубкой»

Мы сейчас не будем останавливаться на таких важных, но рассмотренных в других статьях вопросах, как выбор свай, расчет свайного поля, разметку площадки и т. п.

Рекомендуется приобрести на 1 сваю больше для пробного завинчивания в аналогичный грунт, что и на площадке (не далеко от будущего фундамента).

Работы по вкручиванию свай удобно делать втроем.

Очередность действий:

1. Уложить сваю рядом с местом установки;
2. Подсоедините «мясорубку», в том числе и рычаг;
3. Установите сваю по разметке вертикально (наверху сваекрут, придерживайте рычаг, чтобы не мешал);
4. Один удерживает рычаг, остальные придерживают сваю, чтобы она не отклонялась от вертикали;
5. Включите «мясорубку», контролируйте положение сваи по вертикали, продолжайте до погружения сваи на нужную глубину.

Подробности завинчивания свай «мясорубкой» можно посмотреть на видео:

Закручивание винтовых свай «мясорубкой» Ссылка на основную публикацию

Что такое винтовые сваи

Под сваей принято понимать металлический стержень. Он состоит из трубы с толстыми стенками. В нижней части присутствует винтовая лопасть и острый наконечник. Эта часть ввинчивается в землю. С другой стороны трубы предусмотрен оголовок. На нем будут крепиться нижние части здания.

Конструктивные особенности

Широкое применение свай в строительстве объясняется некоторыми характеристиками и возможностями этого изделия. Благодаря острому наконечнику и приваренным в нижней части лопастям достигается крутящееся действие. В результате происходит преобразование этого действия в поступательное движение опоры.

С помощью таких опор изготавливают фундаменты для домов. Основная задача при этом заключается не в снижении стоимости строительства, а в предотвращении пучения почвы. Оно может возникать под тяжестью строительного объекта и при отрицательных температурах.

Существует несколько видов свай, которые различаются размерами.

1. Узколопастные. Такие изделия отличаются внешним видом – имеют тупой конец и визуально схожи с шурупом. Они могут применяться при строительстве легких построек. Узколопастные изделия имеют несколько модификаций. Острый наконечник используется для бурения твердых пород, зубья по периметру нужны при строительстве в условиях вечной мерзлоты.
2. Широколопастные. К острому наконечнику приваривают одну лопасть большого размера.
3. Многолопастные. Отличительной особенностью является наличие нескольких лопастей. Это позволяет строить более габаритные дома (например, с мансардой).

Достоинства винтовых свай

Винтовые опоры пользуются большим спросом при возведении фундамента. Объяснить это можно многочисленными преимуществами такой схемы:

1. Отсутствие необходимости выравнивания рельефа. К строительству фундамента можно приступать без тщательной разработки площадки. Это сокращает объем земельных работ почти на 90%.
2. Скорость. Возвести фундамент для дома можно за 2-3 дня. Это сокращает время строительства.
3. Экономия бюджета. По сравнению с ленточным фундаментом, сваи обходятся на 60-70% дешевле.
4. Возможность проведения работ при минусовой температуре. Благодаря этой особенности возводить дом можно даже зимой.
5. Простота и легкость в установке. Закрутить сваю своими руками может каждый без найма спецтехники.
6. Строительство в болотной местности.

Внимание к мелочам – залог успеха!

Кроме технических аспектов ввинчивания свай в грунт для успешного завершения подобных работ необходимо обратить внимание и на ряд нюансов, которые важны для качественного завершения процесса. Для надежности готового фундамента необходимо обеспечить антикоррозионное покрытие той части сваи, которая расположена на границе грунта и воздуха

Типы подобного покрытия также могут быть самые разные. Например, при установке своими руками часто применяют нанесение двух слоев покрытия. Холодная оцинковка и битумная мастика в комплексе обеспечивают максимальную защиту конструкции от коррозии.

Еще одним мероприятием по усилению прочности конструкций считается бетонирование. Эта процедура выполняется методом заливки в просвет свай приготовленного бетонного раствора. После проведения данных действий можно завершать процесс обвязкой конструкции брусом или досками. Однако этот этап несет в себе скорее косметическую функцию и его выполнение зависит от индивидуальных пожеланий строителя, как и выбор собственно метода завинчивания.

Любая электромашина, безусловно, делает процесс установки проще и быстрее. Однако следует учитывать погрешности при работе техники, затраты на ее обслуживание и наличие дополнительных навыков при использовании специального оборудования.

Как закрутить винтовую сваю руками. Приспособления и использование. (чертежи, фото)

Не так давно, мы выложили чертеж переходника свай серии F и серии N для гидровращателя буровой машины. Но бывают моменты, когда закрутить сваю получится только вручную, например если нет проезда техники к месту проведения работ или просто нерентабельность использования буровой спецтехники.

Для кого-то это будет новостью, но в безвыходной ситуации есть решение – возвести свайно-винтовой фундамент можно своими руками и здесь мы расскажем как это сделать! Если с закручиванием нашей продукции без фланца (серия N) все проще (имеется отверстие для установки рычага), то с серией F (с оголовком) дела чуть сложнее. Как известно, наши сваи с завода изначально идут с приваренным оголовком, что несомненно большой плюс к их надежности, так как вся поверхность, без исключения – оцинкована + сварной шов имеет высокие прочностные характеристики.

Далее будут приведены четыре наиболее популярных способа закрутить сваю своими руками:

Первый это – использование переходника для оголовка сваи. Его принцип прост: переходник крепится к оголовку при помощи нескольких болтов, а в проушины вставляются рычаги (2шт) напротив друг друга и при помощи 2х человек происходит ввинчивание.

Проушины можно изготовить из стального прутка или арматуры диаметром около 12мм, крепятся они к стальному столбу 90мм, он может быть полым, при этом толщина стенки должна быть минимум 4мм (лучше больше), или усилить внутри ребрами жесткости. Вместо столба квадратного сечения можно использовать трубу диаметром 90мм.

Плюсы этого переходника – удобство, надежность, возможность закрутить сваю длиной до 3,5м в зависимости от грунта. Минусы – более сложная конструкция , соответственно и себестоимость.

• Чертеж переходника ниже:

Реализация данного переходника, но с изменениями была сделана здесь.

Второй способ это – использование прогнутой металлической полосы в виде дуги, которая крепится болтами к оголовку сваи. Это надежный и вместе с этим, недорогой способ. Металл полосы подбирается исходя из длины и диаметра сваи, в среднем это сталь 4-5мм.

Плюсы – быстрота изготовления, низкая себестоимость. Минусы – быстро приходит в негодность, практически невозможно закрутить винт длиной более 2х метров.

• Чертеж переходника ниже:

Третий это – сверление отверстия под оголовком сваи для последующего использования его под рычаг (например, хороший лом)

. Чертеж тут не нужен, покажем лишь схематично использование, практическое применение можно посмотреть в этом блоге.

Плюсы – самый недорогой вариант. Минусы – повреждается поверхность ствола сваи, неудобно закручивать в последней стадии, так как рычаг расположен ниже оголовка, появляется слабое место, которое необходимо обработать специальным составом.

Четвертый вариант использования заводской насадки. Данная насадка изготавливается в Китае и ее можно взять бесплатно у нас в аренду. Переходник повторяет форму оголовка винтовой сваи и скрепляется с помощью 3 болтов и гайки. Далее в проушины вставляются рычаги как и в первом варианте.

Про саму насадку можно посмотреть здесь.

Плюсы – если Вы из г. Хабаровск, можно воспользоваться ей бесплатно, так же это быстро и самое главное – нечего не надо придумывать, все уже готово к использованию. Минусы – в плотных грунтах проушины могут не выдержать, приходиться их усиливать.

Вот и все самые популярные методы. Вообще, все зависит от Вашей фантазии и главный принцип при выборе ручного ввинчивания – это сделать два рычага. Все мы знаем из физики, что чем длиннее рычаг, тем меньше усилий надо будет сделать.

Этапы изготовления

Сделать сваекрут своими руками можно даже из самой обычной дрели — лучше всего, разумеется, изделие от Rebir или другой проверенной марки. Приобретя редукторный баллонный ключ для обслуживания грузовиков, собирают корпус для уверенной стыковки с дрелью. Его можно получить, сваривая трубы автогеном или инвертором. Необходимо только предусмотреть ушки с болтами, чтобы приспособление для завинчивания само легче собиралось. Верхнюю крышку делают строго в съемном формате.

Следующий шаг — приваривание к конусу Морзе специальной гайки. (Если эта гайка не идет в комплекте, ее потребуется докупать).

Дальше, чтобы сделать сваеверт, необходимо еще:

• наварить вторую головку на трубу;
• прорезать отверстие для «серьги», чтобы был надежный контакт со сваей;
• проделать внутри корпуса «мясорубки» резьбу категории М6;
• закрутить в эту резьбу тавотницы;
• приготовить рукоять «в обхват» (это намного легче, чем утруждать себя формированием снимающейся рукояти) — после этого обычно уже можно приступать к работе со сваями.

Раму изготавливают из обрезков трубы

Важно: надо смотреть, чтобы они не успели поржаветь и не имели других выраженных дефектов. В противном случае рассчитывать на стабильную работу инструмента не приходится

Выбор редуктора — дело не такое простое, как кажется. Главное — это момент вращения и частота получаемых оборотов.

Выбор между ними будет во многом делом личного вкуса. К сведению: все сваеверты на основе гайковертов недолговечны, потому что изначальные «доноры» рассчитываются на сравнительно кратковременную работу.

Обязательно стоит подготовить чертежи или же воспользоваться готовыми схемами устройства. Одна из них показана на иллюстрации ниже. Конструкция составлена из дрели Rebir, ручки, редуктора и пары рычагов. Мощность устройства достигает 2000 Вт. Предусмотрены две скорости — до 3 и до 4,7 витков за минуту соответственно.

Установка винтовых свай своими руками. Подготовительные работы

Для установки крепкого долговечного фундамента следует провести предварительную подготовку. Она состоит из нескольких этапов:

1. Изучение грунта на строительной площадке.
2. Расчет веса готового дома.
3. Подбор оптимальных свай. Произведение расчета их количества с учетом 2-х предыдущих пунктов.

Анализ грунта

При устойчивом грунте можно проводить завинчивание свай, длина которых составляет 2,5 м. Если строительная площадка расположена на сложном рельефе, потребуются сваи разного размера с учетом перепада высоты.

При строительстве в сейсмических зонах углубление должно доходить до 4,5 м.

Расчет массы дома

Точную массу дома определить не удастся, т.к. здесь имеет значение и вес всей мебели. Однако, показатель можно максимально приблизить к истинному. Для этого следует учитывать вес следующих элементов:

Расчеты. Длина, диаметр, количество свай

Чтобы рассчитать количество необходимых труб, нужно учитывать несколько характеристик:

Если в регионе строительства отмечаются сильные ветра, опоры следует располагать с меньшим шагом (не 3 м, а 2,5 м).

Оборудование для закручивания винтовых свай

Более сложной является установка для закручивания винтовых свай. Она применяется для монтажа винтовых свай диаметром более 108 мм и длиной более 2,5 метров. Установка состоит из платформы (базовый автомобиль, гусеничное или колесное шасси) на которой размещается основное оборудование, опорных домкратов, гидравлической системы, рабочего органа, привода вращения и наклона, рычагов и пульта управления, а также вспомогательных деталей. С помощью такой установки винтовая свая втягивается внутрь рабочего органа, укрепленного шарнирным способом на раме. Боковые редукторы обеспечивают необходимый угол погружения винтовой сваи. Далее происходит само вращение (ввинчивание) сваи. При этом на нее воздействует и осевая нагрузка.

На видео — работа установки Anchors для закручивания винтовых свай большого диаметра

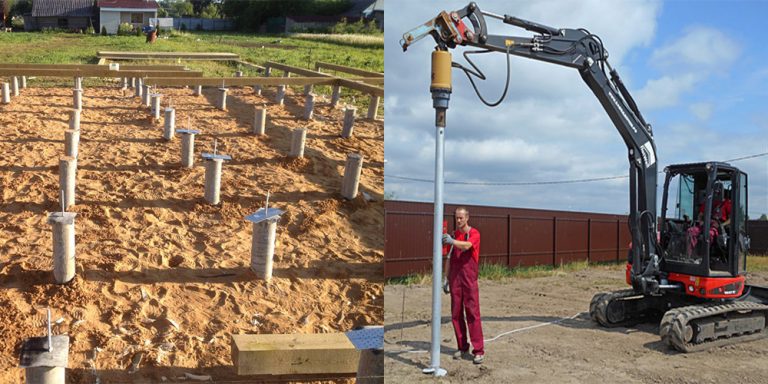

Еще один вид установки для механизированного закручивания свай — это кабестан. В его состав входят: гидростанция на бензиновом приводе, гидровращатель и реактивные рычаги. В этой установке свая при помощи специального устройства крепится на стреле экскаватора. Данная установка отличается наличием реверсного хода и возможностью, при необходимости, демонтажа сваи. С помощью ручного управления регулируются обороты бензинового двигателя и придается необходимая скорость погружения сваи в грунт

Работа на данной установке требует особых навыков и осторожности. Поскольку, рабочий вал при ввинчивании сваи испытывает значительное усилие

https://youtube.com/watch?v=I774KCB3-y4

На видео — закручивание винтовых свай с помощью установки Кабестан 400

При ввинчивании с помощью установок, на рабочие лопасти сваи передается значительное усилие с рабочего органа установки. Поэтому, чтобы свайный фундамент получился прочным и качественным, лучше использовать сваи с литым наконечником.

В отличии от устройств малой механизации, монтаж винтовых свай с помощью установок требует специальной квалификации, навыков и соблюдения элементарных правил безопасности.

На видео — работа малогабаритной электрическаой установки для завинчивания 3-х метровых 108-и мм винтовых свай.

Установка винтовых свай при помощи специального оборудования и механизмов имеет много преимуществ. С помощью гидравлического вкручивания легко преодолеваются препятствия в виде камней. Грунт не подвергается встряске, не разрыхляется, а наоборот — уплотняется и становится прочнее.

Вот, что Вы получите в подарок только в нашем магазине:

Ваша общая экономия при покупке у нас составит 3000 рублей. Акция ограничена. Звоните нам прямо сейчас по телефону +7 (495)150-56-23

Система управления кнопкой включения-выключения дрели.

Рычажно-роликовая система дистанционного управления кнопкой включения-выключения, позволяет оперативно включать-отключать дрель «Ребир». Задавать параметры автоматического отключения дрели — посредством изменения расстояния до земли управляющего шнура с грузом на конце. Груз коснётся земли — ослабит шнур -выключит кнопку дрели.

Рычажно-роликовая система дистанционного управления кнопкой включения-выключения, позволяет оперативно включать-отключать дрель «Ребир». Задавать параметры автоматического отключения дрели — посредством изменения расстояния до земли управляющего шнура с грузом на конце. Груз коснётся земли — ослабит шнур -выключит кнопку дрели.

Бонус 2

Уникальный угловой измеритель с пузырьковым уровнем. Уникальная угловой измеритель с платформой и закрепленным на ней высокоточным пузырьковым уровнем – для более точного и удобного вертикального позиционирования винтовой сваи. Очень удобная работа по выравниваю вертикали сваи в движении, на порядок удобнее многопузырьковых угловых уровней, а также обычных магнитных уровней.

Бонус 3

Насадка – миксер на дрель Ребир Насадка-Миксер на дрель Rebir с двигатем мощностью 2000 Вт с редуктором, поддерживающим скорости вращения (0 — 330, 0 — 500 об/мин) и предельный крутящий момент 431.2 Нм. Миксер предназначен для подготовки различных строительных смесей: лако-красочных, клеевых, штукатурных и др. Прочная конструкция позволяет прилагать максимальные усилия при выполнении тяжёлых работ, особенно при перемешивании в вязких средах, и гарантирует длительную безотказную эксплуатацию инструмента .

Насадка – миксер на дрель Ребир Насадка-Миксер на дрель Rebir с двигатем мощностью 2000 Вт с редуктором, поддерживающим скорости вращения (0 — 330, 0 — 500 об/мин) и предельный крутящий момент 431.2 Нм. Миксер предназначен для подготовки различных строительных смесей: лако-красочных, клеевых, штукатурных и др. Прочная конструкция позволяет прилагать максимальные усилия при выполнении тяжёлых работ, особенно при перемешивании в вязких средах, и гарантирует длительную безотказную эксплуатацию инструмента .

Основные правила работы

При выборе сваевертов следует четко выполнять рекомендации при работе с ними, чтобы быстро закрутить сваю и соорудить надежный фундамент.

Во время работы всегда требуется придерживать агрегат в вертикальном положении.

Если используется ручной сваекрут, для обслуживания понадобится не менее двух человек.

• При незначительном опыте в строительстве лучше пользоваться устройствами с размеренной передачей вращательного момента.

Существует несколько видов сваекрутов. Каждый из них имеет свои особенности и характеристики. Подбирать для себя агрегат следует с учетом имеющегося опыта и типа выполняемых работ.

Сегодня можно прибрести ручные, электромеханические сваекруты и агрегаты в виде специализированной техники для сложных монтажных работ.

Ручные

Ручные агрегаты применяются в тех случаях, когда будущая конструкция не будет иметь большую площадь и вес.

Как правило, такой сваекрут используется при возведении одноэтажных небольших сараев, заборов или хозяйственных построек. При строительстве таких зданий сваи можно вкрутить вручную без использования дорогих моделей сваекрутов.

Ручные сваекруты в большинстве случаев строятся самостоятельно.

Для этого необходимо взять следующие материалы:

• толстая металлическая пластинка;
• качественная арматура;
• 2 металлические трубы длинной 2 м;

• шлифовальная машина с отрезными дисками;
• сварка для фиксации деталей.

После сбора необходимого материала необходимо соорудить сваекрут:

1. Металлическая пластинка разрезается на четыре равные части.
2. Части листа стыкуются таким образом, чтобы получился равнобокий стакан.
3. Полученная насадка должна плотно облегать сваю, чтобы хорошо ее закрутить и не слетать во время работы.
4. С боковых сторон требуется сделать два загиба, их делают из арматуры и хорошо сваривают со всей конструкцией.
5. Для лучшей фиксации желательно брать арматуру не менее 12 мм в диаметре, чтобы она смогла удержать рычаги.
6. Рычаги монтируют из двух труб. Их также хорошо приваривают ко всей конструкции.

Несмотря на доступную стоимость подобной конструкции, такой сваекрут для обслуживания требует минимум трех человек. Двое из них будут закручивать сваю, а третий будет поддерживать вертикальную ось, чтобы правильно направлять агрегат.

Также при использовании такого сваекрута потребуется большая площадь для установки, так как рычаги будут сильно удалены друг от друга. При использовании конструкции с короткими трубами практически нереально самостоятельно закрутить сваи на нужную глубину.

Электромеханические

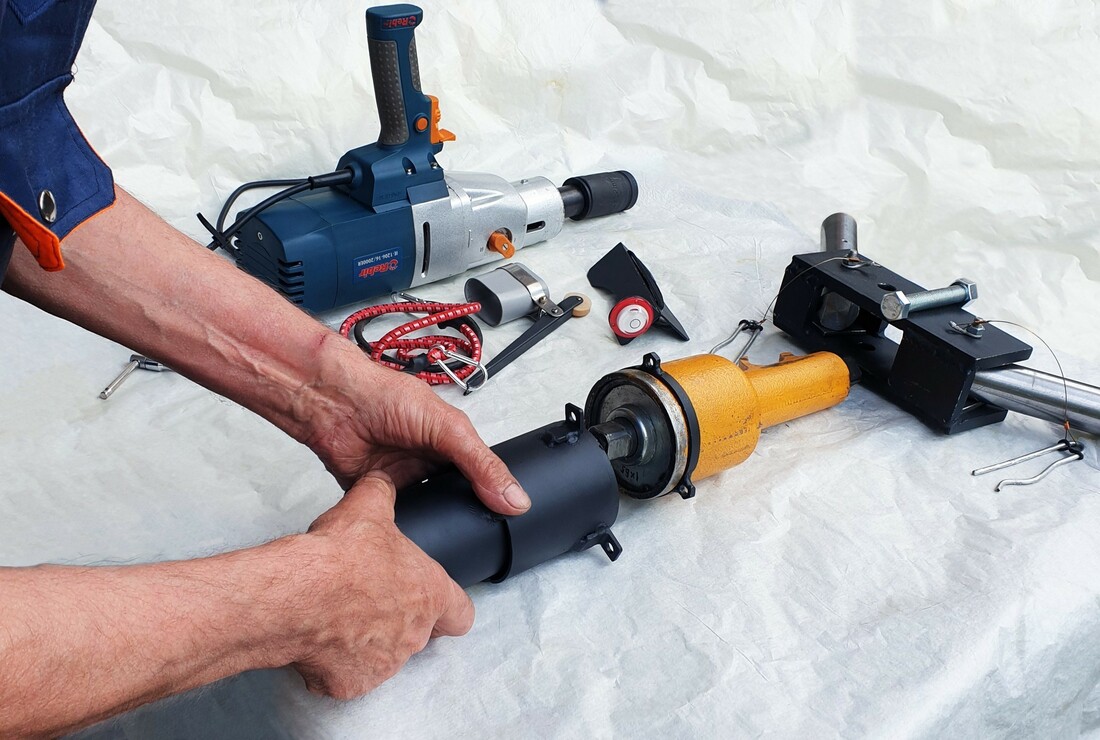

Такой тип агрегатов выбирают, когда требуется работа на небольших площадях или же не хватает сил на обслуживание ручного сваекрута. Второе название электромеханических моделей — мультипликатор. Он состоит из небольшого электрического мотора, который отвечает за работу редуктора.

К особенностям использования мультипликаторов относятся:

• вбивать сваи следует в уже пробуренную скважину;
• для этого на верхнюю часть опоры помещают фланец со специальным пазом, который имеет четыре грани для быстрого завинчивания;

• к фланцу присоединяется переходник с редуктором;
• уже непосредственно на сам редуктор устанавливается вращающаяся дрель.

Некоторые сваи производятся без граней для фиксации переходника. В такой ситуации его можно сделать самостоятельно.

Замерив диаметр опоры, требуется взять металлическую трубу такого же размера. Труба ставится на край сваи и делается сквозное отверстие минимальным диаметром 14 мм. В это отверстие ставят металлическую шпильку. Она и станет тем самым фиксатором-переходником, который соединит редуктор и дрель.

Если нет желания самостоятельно делать переходники, можно приобрести готовую электромашину, которая идет в комплекте с насадками под все стандартные сваи. Дополнительно с ней поставляются рычаги для вращения и компенсаторы углов, позволяющие крутить сваю максимально придерживаясь вертикальной оси.

Использование мультипликатора имеет ряд важных особенностей:

• установка происходит намного быстрее и качественнее, чем при применении ручного сваекрута;
• есть модели с возможностью изменения скорости вкручивания сваи;
• при вбивании сваи нет резких рывков, вся опора мягко закручивается в почву;
• можно выполнять работы с минимальным количеством работников;
• большинство моделей способны вкручивать опоры длинной не более 2 м.

Выбор и расчет параметров свай

Опора стандартного диаметра 108 мм При использовании свай заводского производства следует ориентироваться на вид и предполагаемый вес возводимых объектов. Винтовые опоры диаметром 47‑76 мм применяют при строительстве различных укреплений и заборов. Для сооружения легких конструкций и каркасных домов используют сваи сечением 89 мм.

Винтовые опоры для фундамента диаметром 108 мм способны выдержать до 3500 кг и поэтому подходят для большинства возводимых зданий, исключая постройки из камня. Массу построек рассчитывают по габаритным размерам дома и весу стен и других конструктивных элементов.

Длину свай определают по уровню расположения подошвы ростверка, учитывая характеристики грунта, глубину его промерзания и месторасположение подземных вод. Важными факторами также являются габаритные размеры и масса возводимых сооружений. Чаще всего востребованы сваи длиной 2-2,5 м.

Сколько потребуется винтовых опор, и каким должно быть расстояние между ними рассчитывают в соответствии с такими параметрами, как:

• вид и свойства грунта на участке;
• форма фундамента;
• величина и характер действующей нагрузки.
