Применение легированных сталей. классификация и маркировка сплавов

3 Сварка сталей с малым содержанием легирующих элементов

Рассматриваемые сплавы могут свариваться потолочными и вертикальными швами. Соединения в подобных случаях разрешается выполнять сварочными стержнями сечением до 4 мм. Бортовые либо стыковые швы используют в случаях, когда требуется снизить скорость охлаждения стали. А вот нахлесточные и тавровые соединения применяются при необходимости увеличения скорости охлаждения. Изделия из металла толщиной менее 6 мм рекомендуется сваривать в один проход. Конструкции большей толщины соединяют длинными участками, причем в обязательном порядке в 2–3 слоя. Каждый из проходов при этом по толщине должен равняться 0,9–1,2 сечения используемого стержня.

Сварка сталей

Для сварки желательно использовать стержни Э42А (особенно, если речь идет о конструкционных сплавах). Эти электроды придают соединению высокую пластичность. А вот при использовании Э60А шов получается не таким пластичным. Зато он обретает большую прочность.

Сварка низколегированных сталей

Сварку низколегированных сталей проводят с применением вертикальных и потолочных швов. Соединения можно в данных случаях делать с применением сварочных стержней, имеющих сечение до 0.4 см.

Стыковые, бортовые швы применяют в тех ситуациях, когда нужно понизить скорость охлаждения.

Тавры, нахлесты как типы сварочных соединений используют в работе с низколегированными сталями тогда, когда нужно повысить скорость охлаждения.

Изделия до 6 мм в толщину обрабатывают однопроходным методом, более толстые листы – выделенными длинными участками, строго в пару слоев (до трех). Каждый проход должен иметь около 1 сечения (незначительные погрешности допустимы) от длины стержня, который используется.

Газовая технология сварки низколегированных сталей предполагает использование Св-08 и Св-10Г2 присадок. Можно заменить присадки проволоками с аналогичными свойствами. Электроды Э42А придадут соединениям нужную пластичность, повысят прочность швов. Э60А стержни подобной пластичности не дадут, зато они имеют максимальные прочностные параметры.

Если содержание углерода в сплаве минимальное, нужно использовать стержни с фторкальциевым покрытием. С маркировками типа ЦУ, ЦЛ, УОНИ, ДСК, НИАТ. Руднокислые категории тут не используют, особенно если работа ведется с машиностроительными конструкциями, элементами морских судов.

Что такое углеродистая сталь

Углеродистая сталь состоит из железа и углерода. Легирующие элементы присутствуют в следовых количествах. Некоторыми из этих элементов являются кремний, марганец, сера и фосфор. Углеродистая сталь также делится на две группы, как показано ниже.

• Высокая углеродистая сталь
• Низкоуглеродистая сталь

Благодаря высокому количеству углерода, присутствующего в углеродистой стали, он проявляет такие свойства, как твердость, меньшая пластичность, пониженная свариваемость и низкая температура плавления. Мягкая сталь относится к низкоуглеродистой стали с содержанием углерода от 0,05 до 0,25%. Из-за высокого содержания железа он вызывает коррозию во влажных средах. Высокоуглеродистые стали содержат от 0,6% до 1,0% углерода. Эти высокоуглеродистые стали очень прочны. Поэтому в качестве строительных материалов используются углеродистые стали.

Рисунок 2: Углеродистая сталь, используемая в качестве строительного материала

Легированный металлолом

Обзор рынка легированного лома касается не только стали, но и чугуна. Действительно, доля объявлений купим легированный лом чугуна, не особо уступает спросу на вторичное низкоуглеродистое железо. Прием легированного лома осуществляется практически всеми пунктами, работающими с черным металлом, однако по существенно более высокой стоимости.

Стоит понимать: для пунктов приема металлолома такого разделения по легированным сталям нет (как в справочнике) – для них есть черный лом, лом нержавеющей стали и лом быстрорезов. Если с нержавейкой и быстрорезом все понятно, то в черный лом могут включаться такие стали, как: 09Г2с и другие марки, которые востребованы в данном конкретном регионе. Некоторые предприятия специализированно закупают лом стали из 09г2с.

Естественно, учитывая специфику легированных отходов и лома легированной стали, цена такого лома за килограмм определяются вхождением определенных металлов – легирующих элементов. Например, вторичная сталь, с содержанием никеля более 9.3%, может приниматься до 60 рублей за кг, тогда как более низкая концентрация Ni, приравнивает отходы к обычному черному стальному лому – 11000 за тонну.

Легированный лом

Особую ценность представляют быстрорежущие марки, ценность которых даже в виде металлолома существенно выше. Однако сами по себе отходы быстрорезов многие приемщики разделяют на две категории. К первой группе относятся марки Р6М5, Р18, применяемые для обработки металлов, тех же легированных конструкционных сталей. Вторая – включает сорта Р9 и Р12, используемые для работ по камню и менее твердым материалам – см. статью лом быстрорежущей стали.

Лом быстрорежущей стали

Таким образом, стоимость лома легированной стали определяется в основном парой параметров: содержание и тип добавки, а также качество самой стали. С другой стороны, лом быстрорезов, в отличие от других стальных отходов, может быть использован как деловой. Многие инструменты, даже отработав эксплуатационный ресурс, остаются привлекательными для дальнейшего использования. Сфера их применения может включать как бытовой сектор, так и небольшие частные предприятия.

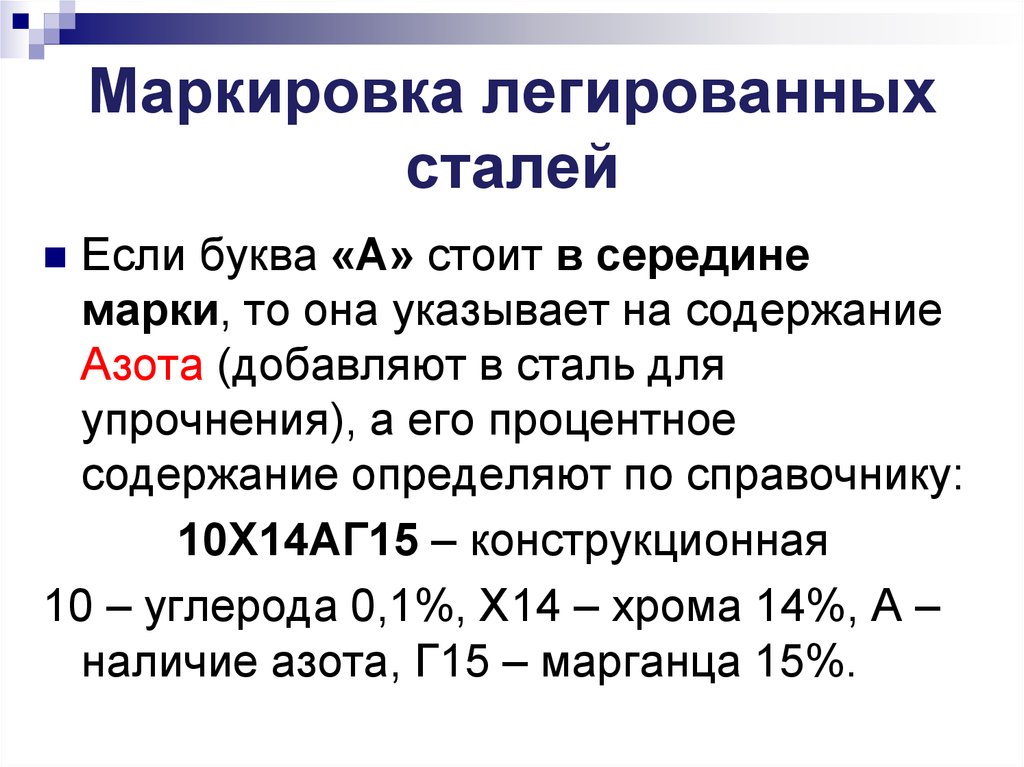

Наименование и маркировка

В наименовании сталей легирующие компоненты указывают в порядке убывания их содержания (к примеру, хромомолибденовая, хромокремнемарганцовая, хромоникелевая).

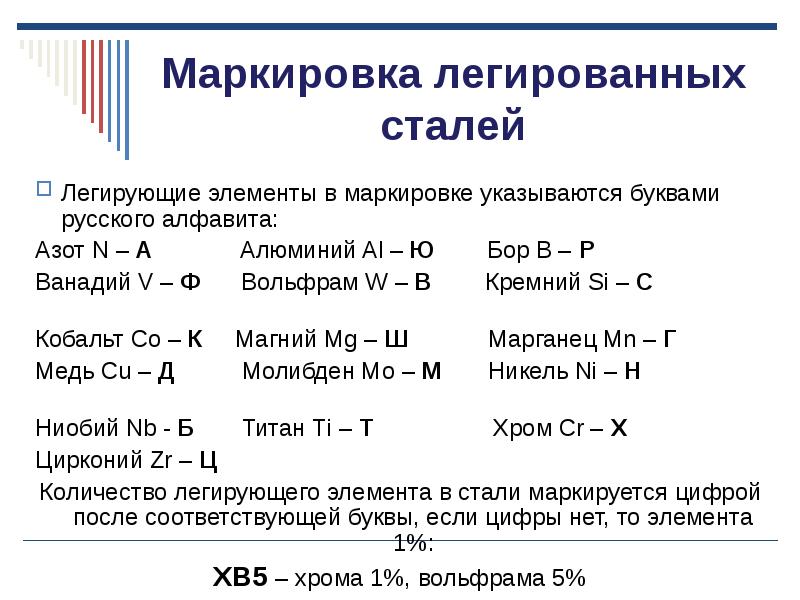

Маркировка содержит и буквы, и цифры. Буквы соотносимы с химическими легирующими элементами, цифры, соответственно, – с их «%-ным присутствием». Наиболее известны такие добавки, как:

Маркировка     Элемент

Х             Cr – хром

М           Mo – молибден

Н             Ni – никель

С             Si – кремний

Д            Cu – медь

В             W – вольфрам

Ю           Al – алюминий

Г             Mn – марганец

Т             Ti – титан

Б             Nb – ниобий

К             Co — кобальт

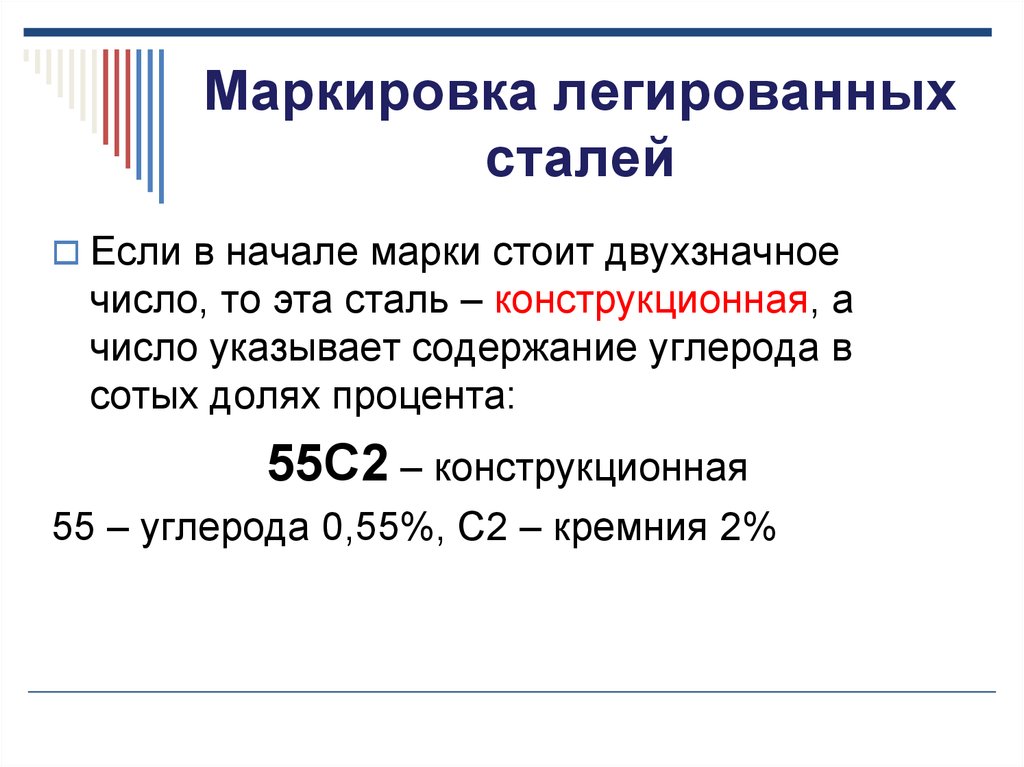

Начальные цифры повествуют о содержании углерода (десятые или сотые доли). Если марка начинается с буквенного обозначения, то доля его в составе сплава – от 1% и выше. Так, к примеру, сталь 18ХГТ состоит из 0,18% углерода и хрома, марганца, титана (доля каждого не превышает 1%).

Иногда в начале маркировки есть вспомогательные обозначения, характеризующие назначение сырья: А – сталь автоматная, Р – быстрорежущая, Ш – шарикоподшипниковая и др.

Альтернативные способы повышение износостойкости металлов

• Фосфатирование – обработка металла фосфатами железа и марганца. Эти вещества образуют защитную фосфатную пленку на поверхности детали. Такая пленка необходима для предохранения металла от окисления под воздействием высоких температурах. Способ обработки широко распространен при изготовлении цилиндровых втулок и других механизмов дизелей.
• Анодирование – технология обработки алюминиевых конструкций и деталей с целью увеличения показателей прочности и износостойкости. Поверхность изделий из алюминия подвергается окислению в сернокислой ванне. Основной активный компонент, используемый при анодировании — атомарного кислорода. Процесс сопровождается напряжением до 120 В.
• Сульфидирование – процесс обработки и насыщения поверхности металлических деталей серой.
• Борирование — использование борных реагентов для покрытия поверхностей никелевых, кобальтовых и других металлов, результатом является повышение антикоррозийности, устойчивости и твердости изделий.

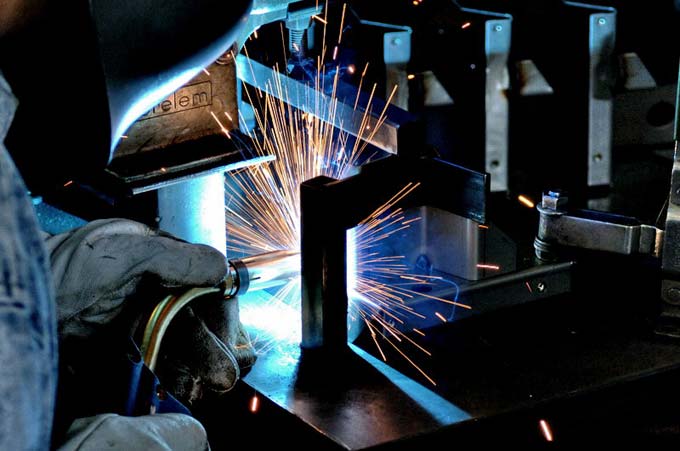

Сварка легированных сталей: особенности

Легированные сплавы обладают хорошей пластичностью, поэтому из них можно изготовить сложные конструкции методом сварки. По причине различного содержания добавок каждый тип легированных изделий имеет свои особенности.

Сварка низколегированных сталей

Особенность сварных соединений низколегированных сталей заключается в высокой сопротивляемости холодным трещинам и хрупкому разрушению. Но, такие свойства соединительного шва можно достичь только при правильном сваривании.

Если процесс предварительного нагрева будет нарушен либо сварной шов подвергнется слишком быстрому остыванию металл может получить в местах соединения микроскопические повреждения, которые значительно уменьшат прочность всей конструкции.

Низколегированные стали марки 10Г2СД, а также 14ХГС и 15ХСНД свариваются с использованием аппарата постоянного тока с обратной полярностью. Электроды для сваривания должны иметь фтористо-кальциевое покрытие. Величина сварочного тока должна точно соответствовать типу электрода, толщине металла и типу сплава. Несоблюдение этого требования также отразится на качестве сварного шва и, как следствие, на прочности изготавливаемой конструкции.

Сварка низколегированной стали должна осуществляться без перерыва, чтобы весь шов был выполнен без при температуре металла не менее 200 градусов. Средняя скорость сварки составляет 20 м/ч, при напряжении 40 В и силе тока 80 А.

Видео:

Сварка среднелегированных сталей

При изготовлении конструкций из среднелегированных сталей необходимо использовать сварочные материалы, в которых содержание легирующих элементов должно быть меньше, чем в свариваемом материале.

Только при использовании таких материалов можно добиться получения шва с высокой устойчивостью к деформации. Если при изготовлении изделий из среднелегированных сталей толщина листа не превышает 5 мм, то высокого качества соединения можно достичь при использовании аргонодуговой сварки.

Если для соединения деталей используется газовая сварка, то в качестве источника горения следует применять ацетилен в смеси с кислородом.

Сварка высоколегированных сталей

Если для производства металлических деталей применяется высоколегированная сталь, то в этом случае следует применять сварочное оборудование с минимальным тепловым захватом материала. Это необходимо для снижения вероятности коробления металла во время сварки, по причине большого содержания в составе металла различных примесей.

Электрическая сварка высоколегированных сплавов осуществляется с использованием электродов с фтористокальциевым покрытием. В этом случае удаётся добиться высоких показателей механической и химической прочности сварного шва.

Применение газовой сварки при изготовлении конструкций из высоколегированных сталей нежелательно. В исключительных случаях возможно использование газовой сварки для соединения жаропрочного высоколегированного стального листа толщиной не более 2 мм.

Видео:

Заключение

Применение легированных сплавов при изготовлении металлических деталей и конструкций позволяет придать ним необходимые физические качества. При работе с такими металлами обозначение легирующих элементов в стали помогает подобрать заготовку с нужными параметрами, из которой затем будет изготовлена конструкция.

При использовании таких сплавов необходимо не только знать их состав, но и способы соединения при помощи сварки. Поэтому если следовать рекомендациям изложенным в данной статье, то можно получить высококачественное изделия с заданными параметрами.

Назначение низколегированной стали

Высокие эксплуатационные характеристики сталей с легирующими добавками обеспечивают их использование в следующих областях:

• Устройство трубопроводных систем различного назначения. Применение стальных сплавов с добавками хрома, кремния и марганца обеспечивает высокую прочность конструкций и изделий, упругость, эффективное сопротивление упругим деформациям.
• Изготовление сварных конструкций в вагоно-, станко-, автомобилестроении, тяжелом машиностроении. Из этих сплавов производят корпусы железнодорожных и трамвайных вагонов, сельскохозяйственных машин.
• Нефтяное аппаратостроение. Применение низколегированной стали в этой области позволяет сэкономить металл, снизить массу конструкций, трудозатраты на изготовление и монтаж, а следовательно, себестоимость.
• Строительство инженерных сооружений, которые эксплуатируются при переменных динамических нагрузках, в условиях суточных и сезонных значительных температурных перепадов.
• Производство паровых турбин. Для этих целей используют теплоустойчивые марки, легированные молибденом, хромом+молибденом, хромом+молибденом+ванадием. Такие изделия также устойчивы к значительным пневмонагрузкам.

Наиболее распространенная марка – 09Г2С – и ее аналоги используются при производстве проката, способного работать в широком температурном интервале – от -70°C до +450°C. Из такого металлопроката изготавливают паровые котлы, емкости и аппараты, эксплуатируемые при высоком давлении, сварные конструкции ответственного назначения, используемые в химической, нефтяной индустрии, судостроении. Марку 09Г2С применяют при производстве горячекатаных бесшовных труб, электросварных труб значительных диаметров, контейнеров значительной грузоподъемности.

Легирующие элементы и их влияние на свойства сталей

Маркировка легированных сталей указывает на то, какие добавки в ней содержатся, а также на их количественное значение

Но также важно знать и то, какое именно влияние на свойства металла оказывает каждый из этих элементов в отдельности

Добавка хрома увеличивает коррозионную стойкость, повышает прочность и твердость, является основным компонентом при создании нержавеющей стали.

Добавление никеля повышает пластичность, вязкость стали и коррозионную стойкость.

Титан уменьшает зернистость внутренней структуры, повышая прочность и плотность, улучшает обрабатываемость и коррозионную стойкость.

Присутствие ванадия уменьшает зернистость внутренней структуры, что повышает текучесть и порог прочности на разрыв.

Добавка молибдена дает возможность улучшить прокаливаемость, повысить коррозионную устойчивость и снизить хрупкость.

Вольфрам повышает твердость, не дает зернам увеличиваться при нагреве и снижает хрупкость при отпуске.

При содержании до 1-15% кремний повышает прочность, сохраняя вязкость. При увеличении процента содержания кремния повышается магнитопроницаемость и электросопротивление. Также данный элемент увеличивает упругость, стойкость к коррозии и сопротивляемость к окислению, но также повышает хрупкость.

Введение кобальта увеличивает ударопрочность и жаропрочность.

Добавление алюминия способствует повышению окалиностойкости.

Таблица назначения некоторых видов стали

Оказывает на свойства стали очень значительное влияние. Если его содержится до 1,2%, то углерод способствует повышению твердости, прочности, предела текучести металла. Превышение указанного значения способствует тому, что начинает значительно ухудшаться не только прочность, но и пластичность.

Если количество марганца не превышает 0,8%, то он считается технологической примесью. Он призван повысить степень раскисления, а также противостоять негативному влиянию серы на сталь.

При превышении содержания серы выше 0,65% механические свойства стали существенно снижаются, речь идет об уменьшении уровня пластичности, коррозионной стойкости, ударной вязкости. Также высокое содержание серы негативно влияет на свариваемость стали.

Даже незначительное превышение содержания фосфора выше необходимого уровня чревато повышением хрупкости и текучести, а также снижением вязкости и пластичности стали.

Азот и кислород

При превышении определенных количественных значений в составе стали вкрапления данных газов повышают хрупкость, а также способствуют понижению ее выносливости и вязкости.

Слишком большое содержание водорода в стали ведет к увеличению ее хрупкости.

Легирование как способ повышения стали. Низколегированные стали. Марки низколегированных сталей и их свойства

Любые студенческие работы ДОРОГО, КАЧЕСТВЕННО

Узнать стоимость работы

Легированная сталь — сталь, которая, кроме обычных примесей, содержит элементы, специально вводимые в определённых количествах для обеспечения требуемых физических или механических свойств. Эти элементы называются легирующими.

Легирующие добавки повышают прочность, коррозийную стойкость стали, снижают опасность хрупкого разрушения. В качестве легирующих добавок применяют хром, никель, медь, азот (в химически связанном состоянии), ванадий и др.

Легированную сталь по степени легирования разделяют на:

низколегированную (легирующих элементов до 2,5 %),

среднелегированную (от 2,5 до 10 %),

высоколегированную (от 10 до 50 %).

К низколегированным строительным сталям относятся низкоуглеродистые свариваемые стали, содержащие недорогие и недефицитные легирующие элементы (обычно до 2,5%) и обладающие повышеннойпроч- ностьюипониженнойсклонностьюкхрупким разрушениям по сравнению с углеродистыми сталями.

Применение низколегированных сталей в строительстве вместо углеродистых позволяет уменьшить массу строительных конструкций, получить значительную экономию металла (до 50—80%), повысить надежность конструкций, особенно уменьшить их склонность к хрупким разрушениям, а также решить целый ряд других задач.

В обозначении марок легированных сталей по ГОСТ входят буквы и цифры. Буква показывает, какой легирующий элемент входит в сталь, а стоящие за ней цифры — среднее содержание элемента в процентах. Если данного элемента содержится в стали менее 1%, то цифры за буквой не ставятся. В обозначении марок конструкционных низколегированных сталей впереди всегда стоят две цифры, обозначающие содержание в стали углерода в сотых долях процента. Буква А означает, что сталь содержит пониженное количество серы и фосфора и является высококачественной. Буква Т в конце обозначения марки указывает, что сталь содержит титан, а буква Б — ниобий. Например, высоколегированная сталь 0Х18Н9Т содержит: углерода менее 0,1%, хрома в среднем 18%, никеля в среднем 9% и титана до 1%.

Низколегированная хромокремненикелемедистая сталь 15ХСНД по ГОСТ 5058—65 (прежние марки НЛ2 или СХЛ2) содержит 0,12—0,18% углерода; 0,4—0,7% марганца; 0,4—0,7% кремния; 0,2—0,4% меди; 0,6—0,9% хрома; 0,3—0,6% никеля; до 0,04% фосфора и не более 0,04% серы. Временное сопротивление этой стали 50 кгс/мм2, относительное удлинение 21%, ударная вязкость 6 кгс-м/см2. Сталь 10ХСНД (НЛ1 или СХЛЗ) отличается от стали 15ХСНД содержанием углерода, которого в ней до 0,12%. У этой стали временное сопротивление 54 кгс/мм2, относительное удлинение 19% и ударная вязкость 8 кгс-м/см2. Стали 10 ХСНД и 15ХСНД хорошо свариваются и в незначительной степени подвержены коррозии; их используют для сварных строительных конструкций высокой надежности, а также в судостроении.

2 Марки сплавов – об особенностях и применении

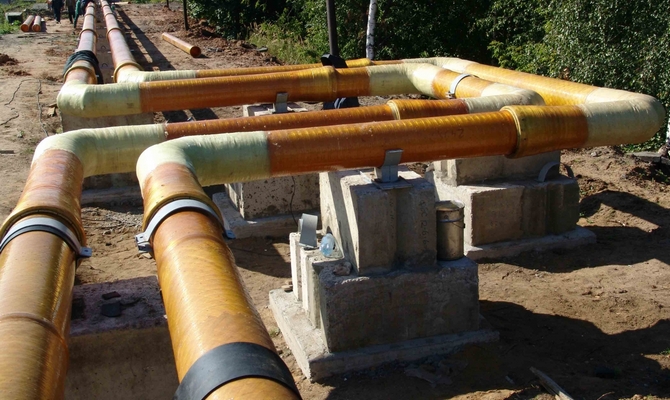

Магистральные нефте- и газосистемы строятся при помощи труб, изготовленных по прямошовной электросварной технологии. Сырьем для таких изделий являются следующие марки низколегированных сплавов: 09ГБЮ 09Г2ФБ, 08ГБЮ, 10Г2ФБЮ, 10Г2ФБ, 10Г2СБ. В них присутствует 0,02–0,05 % алюминия, а хрома содержится не более 0,3 %. Сталь 13Х широко распространена в сфере изготовления специального оборудования и инструмента для гравировальных, ювелирных и медицинских работ (хирургия). Этот сплав нельзя использовать при температурах выше 250 °С, так как они плохо прокаливаются.

Магистральная газосистема

Для производства строительной арматуры используются такие марки описываемой нами стали – 80С, 35ГС, 30ХС2, 28С, 27ГС, 25С2Р, 23Х2Г2Ц, 22Х2Г2АЮ, 20ХГС2, 20ГС. Изделия из этих металлургических сплавов отличаются высокой прочностью. Они подходят для армирования любых (напряженных предварительно либо стандартных) сооружений из железобетона. Сварные конструкции чаще всего делаются из сталей 6Г2АФ, 25ГС, 18Г2АФД, 18Г2АФ, 15Г2АФД. Ответственные сооружения, подвергаемые сварке, рекомендуется изготавливать из сплава 12ХГН2МФБАЮ. Эту сталь обязательно подвергают закалке, а затем и низкому отпуску.

На машиностроительных предприятиях востребованы следующие марки описываемых сталей:

• 09Г2. Марганцовистая композиция, идеально подходящая для производства различных элементов вагонов – двутавров, хребтовых балок, обвязки. Изделия из 09Г2 разрешается эксплуатировать при температурах до +450°.
• 10Г2С1. Наличие марганца и кремния делает такую сталь оптимальной для производства элементов котлов и сосудов, функционирующих под давлением.
• 10ХНДП. Сплав для сварных машиностроительных конструкций. В нем всегда имеется около 0,4 % меди.
• 12Г2СМФ. Сталь для сооружения железнодорожных мостов и аналогичных им конструкций с пролетами. Такой сплав содержит до 0,3 % меди и не менее 1,3 % марганца.

Конструкционная легированная сталь

Нормативный документ: качественная конструкционная легированная сталь изготовляется согласно ГОСТ 4543-71.

Легированная сталь — сталь, в которую в процессе легирования в определенных количествах вводят специальные элементы, обеспечивающие требуемые свойства. Такие элементы называют легирующими. Они могут повышать прочность и коррозионную стойкость стали и снижать опасность ее хрупкого разрушения.

Для легирования стали используются следующие химические элементы: марганец (Mn) — Г; кремний (Si) — С; хром (Cr) — Х; никель (Ni) — Н; медь (Cu) — Д; азот (N) — А; ванадий (V) — Ф; ниобий (Nb) — Б; вольфрам (W) — В; селен (Se) — Е; кобальт (Co) — К; бериллий (Be) — Л; молибден (Mo) — М; бор (B) — Р; титан (Ti) — Т; алюминий (Al) — Ю.

Классификация конструкционной легированной стали

По отношения общей массы легирующих элементов к массе стали:

• сталь высоколегированная — более 10%;
• сталь среднелегированная — более 2,5-10%;
• сталь низколегированная — до 2,5%.

В зависимости от основных легирующих элементов:

• хромистая;
• марганцовистая;
• хромомарганцовая;
• хромокремнистая;
• хромомолибденовая;
• хромомолибденованадиевая;
• хромованадиевая;
• никельмолибденовая;
• хромоникелевая;
• хромоникелевая с бором;
• хромокремнемарганцовая;
• хромокремнемарганцовоникелевая;
• хромомарганцовоникелевая;
• хромомарганцовоникелевая с титаном и бором;
• хромоникельмолибденовая;
• хромоникельмолибденованадиевая;
• хромоникельванадиевая;
• хромоалюминиевая;
• хромоалюминиевая с молибденом;
• хромомарганцовоникелевая с молибденом;
• хромомарганцовоникелевая с молибденом и титаном.

В зависимости от хим. состава и свойств:

• качественная;
• высококачественная — А;
• особо высококачественная (сталь электрошлакового переплава) — Ш.(например ШХ15)

По видам обработки:

• прокат горячекатаный и кованый (в том числе с обточенной или ободранной поверхностью);
• калиброванный;
• со специальной отделкой поверхности.

По качеству поверхности:

• 1 группа;
• 2 группа;
• 3 группа.

По состоянию материала:

• без термической обработки;
• термически обработанный — Т;
• нагартованный — Н.

Марки конструкционной легированной стали

Марки стали: 15Х, 20Х, 30Х, 35Х, 38ХА, 40Х, 45Х, 50Г, 12ХН, 20ХН, 40ХН, 14ХГН, 19ХГН, 20ХГНМ, 30ХМ.

Заменители некоторых марок стали:

• 20Х — 15Х, 20ХН, 12ХН2, 18ХГТ;
• 30ХГСА — 40ХФА, 35ХМ, 40ХН, 25ХГСА, 35ХГСА;
• 40Х — 45Х, 38ХА, 40ХН, 40ХС.

Обозначение марок конструкционной легированной стали: две первые цифры указывают содержание углерода в сотых долях процента, цифры после букв указывают содержание легирующего элемента в целых единицах.

Применение конструкционной легированной стали

Марка стали	Область применения
60С2(А)	Рессоры из полосовой стали толщиной 3-16мм и пружинной ленты толщиной 0,08-3мм; витые пружины из проволоки диаметром 3-16мм.
70СЗА	Тяжелонагруженные пружины ответственного назначения. Сталь склонна к графитизации.
50ХГ(А)	Рессоры из полосовой стали толщиной 3-18мм.
50ХФА(ХГФА)	Ответственные пружины и рессоры, работающие при повышенной температуре (до 300°С), или подвергаемые многократным переменным нагрузкам.
60C2XA	Большие высоконагруженные пружины и рессоры ответственного назначения.
60C2H2A(C2BA)	Ответственные высоконагруженные пружины и рессоры из калиброванной стали и пружинной ленты.
20Х	Кулачковые муфты, втулки, шпиндели, направляющие планки, плунжеры, оправки, копиры, шлицевые валики и др.
40Х	Зубчатые колеса, шпиндели и валы в подшипниках качения, червячные валы и др.
45Х, 50Х	Зубчатые колеса, шпиндели, валы в подшипниках качения, червячные и шлицевые валы, и др. детали, работающие на средних скоростях при небольшом давлении.
38ХА	Зубчатые колеса, работающие на средних скоростях при средних давлениях.
45Г2, 50Г2	Крупные малонагруженные детали: валы, зубчатые колеса тяжелых станков и т.п.
18ХГТ	Детали, работающие на больших скоростях при высоких давлениях и нагрузках.
20ХГР	Тяжелонагруженные детали, работающие при больших скоростях и нагрузках.
15ХФ	Некрупные детали, подвергаемые цементации и закалке с низким отпуском.
40ХС	Мелкие детали высокой прочности.
40ХФА	Ответственные высокопрочные детали, подвергаемые закалке и высокому отпуску; средние и мелкие детали сложной формы, работающих в условиях износа; ответственные сварные конструкции, работающие при знакопеременных нагрузках.
35ХМ	Валы, детали турбин и крепеж, работающие при повышенной температуре.

Свариваемость: cварка конструкционных легированных сталей несколько затруднена из-за склонности к закалке околошовной зоны и образованию в ней хрупких структур (требуется специальная технология сварки).

Теплоустойчивая качественная конструкционная сталь ГОСТ 20072-74

Нормативный документ: качественная конструкционная легированная сталь теплоустойчивая изготовляется согласно ГОСТ 20072-74.

Классификация теплоустойчивой стали

По видам обработки сталь подразделяют:

• горячекатаная;
• кованая;
• калиброванная;
• калиброванная шлифованная.

По состоянию материала:

• без термической обработки;
• термически обработанная — Т;
• нагартованная — Н (для калиброванной стали).

По назначению:

• а — для горячей обработки давлением;
• б — для холодной механической обработки (обточки, строжки, фрезерования и другой обработки по всей поверхности);
• в — для холодного волочения (подкат).

Марки теплоустойчивой конструкционной стали

Марки стали: 12МХ, 12Х1МФ, 25Х1МФ, 25Х2М1Ф, 20Х1М1В1ТР, 20Х1М1В1БР, 20Х1МФ, 18Х3МВ, 20Х3МВФ, 15×5, 15Х5М, 15ХВФ, 12Х8ВФ.

Обозначение марок стали: наименование состоит из обозначения элементов и следующих за ними цифр, указывающих среднюю массовую долю легирующего элемента в целых единицах, кроме элементов, присутствующих в стали в малых количествах. Цифры перед буквенным обозначением указывают среднюю или максимальную массовую долю углерода и стали в сотых долях процента. Сталь, полученную методом электрошлакового переплава, обозначают через тире в конце наименования марки буквой — Ш.

Применение теплоустойчивой конструкционной стали

Изготовление деталей, работающих в нагруженном состоянии при температуре до 6000С в течение длительного времени.

Свариваемость: ограниченно или трудносвариваемая.

Сталь низкоуглеродистая и ее основные характеристики

пер.Каштановый 8/14 51100 пгт.Магдалиновка

Nikolaenko Dmitrij

Сталь низкоуглеродистая и ее основные характеристики Сталь низкоуглеродистая и ее основные характеристики (1

голос, в среднем:4 из 5)Сталь низкоуглеродистая – это сплав, не содержащий легируемых элементов, имеющий примеси и малое содержание углерода, до 0,25%. В составе данного сплава присутствуют марганец и кремний, однако в силу малого процентного содержания (марганец – не больше 1%, кремний – не выше 0,8%), не оказывают ощутимого легирующего воздействия на материал. Сталь низкоуглеродистая отличается мягкостью и малым содержанием марганца.

Этот сплав из-за своей мягкости не позволяет точно обрабатывать поверхности, однако его мягкость, вязкость и пластичность дают возможность создавать цементируемые заготовки и детали для последующей сварки/цементации. Обрабатываемость сплава очень плохая, поверхность обрабатываемой детали имеет много шероховатостей. Выполнение точной обработки достаточно затруднительное.

Свойства низкоуглеродистой стали

Свойства низкоуглеродистой стали не имеют высоких показателей прочности. Пластичность и вязкость напротив — высокие. Марки низкоуглеродистой стали иногда предназначаются для изготовления цементуемых изделий, которые нуждаются в дополнительной цементации для достижения необходимой твердости и придания им износоустойчивости посредством дальнейшей обработки. Изделия из такой стали достаточно хорошо свариваются и куются.

Свойства низколегированной стали не позволяют выполнять полноценные работы с этим металлом. Однако, если провести процесс нормализации и холодного волочения, значительно можно увеличить обрабатываемость поверхности. Благодаря хорошей пластичности (5 = 33…23%), низкоуглеродистые стали можно успешно подвергать холодной деформации, при этом не теряются механические свойства, так как местное перенапряжение равномерно распределяется и трещины не образуются. Такая сталь слабо поддается закаливанию и хорошо сваривается.

Свойства низкоуглеродистой стали имеют ряд недостатков:

• низкая прочность Те = 330…460 МПа, Сто,2 = 200…280МПа;
• малая ударная вязкость;
• очень чувствительная к механическому старению, так как при повторных нагрузках она чувствует концентрацию напряжения, поэтому из нее не изготавливают изделия, подвергающиеся повторным нагрузкам.

Марки низкоуглеродистой стали, их основные сферы применения

Марка низкоуглеродистой стали в зависимости от своего состава имеет отдельные назначения в промышленности. К данному типу сплава относят 05 кп, 08, 10, 10 пс, которые активно используются для производства шайб, прокладок и других малонагруженных элементов конструкций и машин. В зависимости от того, какая марканизкоуглеродистойстали, сплав находит применение в разных отраслях. Так, высокую устойчивость перед статической водородной усталостью демонстрируют:

• 20;
• ВМСтЗсп;
• С75;
• APS 10M4;
• 18X1ПМФ.

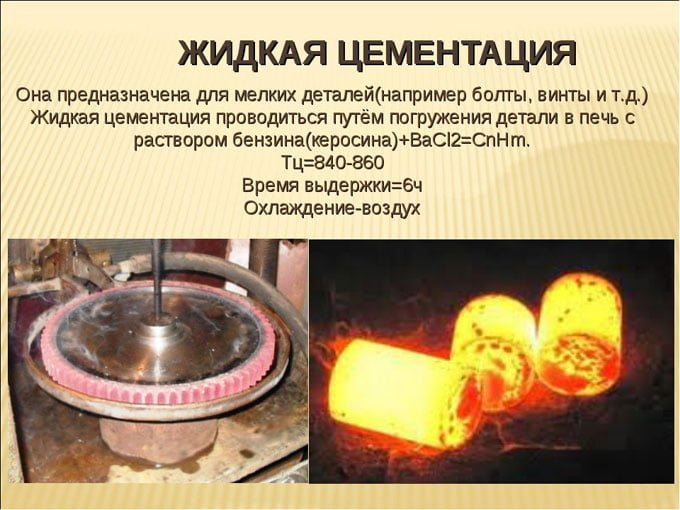

Следующие маркинизкоуглеродистойстали применяются как цементируемые:

При изготовлении зубчатых колес с последующей цементацией применяют:

Сплавы:

• ЭП620;
• ЭП355;
• 03 используются как шихтовая заготовка и выпускаются в виде прутков различного размера. Такая шихтовая добавка применяются в процессе выплавки специальных сплавов для изготовления отдельных деталей и спец проката.

Для создания сварных конструкций используют такие марки низкоуглеродистой стали:

• Ст0;
• Ст1сп;
• Ст1пс;
• Ст1кп;
• Ст2сп;
• Ст2пс;
• Ст2кл;
• Ст3сп;
• СТ3кл (ГОСТ 380);
• сталь 10;
• сталь 15;
• сталь 20 (ГОСТ 1050);
• S235-S295;
• P235-P295 (EN 10025, EN 10027-1, EN 10028-2).

Для сплавов выпускаемых на территории стран СНГ, а также согласно установленных правил ГОСТ маркировка сталей производится следующим образом:

• буква стоящая перед названием марки указывает группу к которой относится сплав, (всего три группы А, Б, В, группа «А» не указывается при маркировке);
• «Ст» или «сталь», указывает, что сплав является обыкновенным;
• первая цифра в марке указывает номер по ГОСТ, число от 0 до 6;
• степень раскисления указывается следующими сокращениями: «сп», «пс», «кп» (в случае сталей «А» группы обозначение «сп» не указывается и принимается таковым по умолчанию);
• следующая цифра — № категории стали, согласно ГОСТ от 0 до 6. Первая категория не указывается в обозначении;
• если в маркировке указано тире между первой и второй цифрой, это означает, что к стали не предъявлялись требования по степени раскисления.

МАРКИРОВКА И УПАКОВКА

4.1. Маркировка, упаковка и документация стали при поставке должны соответствовать ГОСТ 7566-69.

4.2. В сертификате дополнительно должно быть указано:

а) режим термической обработки стали (при поставке проката в термически обработанном состоянии);

б) способ выплавки стали — по требованию потребителя.

Замена

ГОСТ 82-70 введен взамен ГОСТ 82-57.

ГОСТ 2590-71 введен взамен ГОСТ 2590-57.

ГОСТ 2591-71 введен взамен ГОСТ 2591-57.

ГОСТ 7268-67 введен взамен ГОСТ 7268-54.

ГОСТ 7565-66 введен взамен ГОСТ 7565-55.

ГОСТ 7566-69 введен взамен ГОСТ 7566-55.

ГОСТ 8239-72 введен взамен ГОСТ 8239-56.

ГОСТ 8240-72 введен взамен ГОСТ 8240-50.

ГОСТ 8509-72 введен взамен ГОСТ 8509-57.

ГОСТ 10884-71 введен взамен ГОСТ 10884-64.

ГОСТ 12344-66 — ГОСТ 12358-66 введен взамен ГОСТ 2604-44.

ГОСТ 14019-68 введен взамен ОСТ 1683.

1. Марки. 1 2. Технические требования. 3 3. Методы испытаний. 6 4. Маркировка и упаковка. 6

Маркировка

Маркировка металла несет в себе множество информации для покупателей, людей, работающих с продукцией. Марки низколегированной стали указываются по ГОСТу 4543-71. Маркировка представляет собой набор букв, цифр, каждая из которых имеет определенное значение. Стандартная расшифровка:

1. На первом месте идет буква. Она определяет свойства металла, относит его к определенный подгруппе. Например, буква «Ж» указывает на основу из нержавейки.
2. Цифра, идущая после первой буквы, обозначает процентное содержание углерода в составе. Например, 5 — 0.05%.
3. Далее обозначаются легирующие добавки по периодической таблице.
4. После обозначений дополнительных компонентов, указываются цифры, говорящие об их процентном содержании в соединении.
