Мангал с коптильней из металла 3 в 1 своими руками: чертежи, схемы

Барбекю из листа металла. Схема и размеры

Для сооружения печи из листовой стали понадобятся инструменты, указанные выше. Вместо бочки или баллона, берут лист металла.

Фото 5. Примерная схема — из листа металла предстоит вырезать такие детали.

Переносят ранее сделанный чертёж с листа бумаги на металл. При помощи болгарки вырезают детали боковых пластин, крышки и днища.
Края деталей привариваются сварочным аппаратом. Дрелью делается перфорация на боковых стенках. Расстояние между отверстиями делают не более 50 мм.
При помощи петель прикрепляется крышка.
Ножки монтируют из металлических уголков. При желании к ним приваривают столешницу.
Прикрепляют решётку для жарки и делают надрезы для шампуров.

Аналогично делают разборные модели, только вместо сварки используют болты.

Фото 6. Распиливать лист стали с помощью болгарки следует предельно аккуратно. Для того, чтобы линия распила была ровной, можно использовать другую металлическую полосу.

Как расположить мангал на участке?

Печь или мангал располагают во дворе в зоне отдыха. Мебель ставят так, чтобы к барбекю можно было подойти с двух сторон. Тогда удобно готовить вдвоём, и выполняется правило безопасности. В случае возгорания будет возможность покинуть опасный участок.

Осторожно! Барбекю из металла быстро накаляется, при неосторожном обращении можно получить ожог. Если площадь не позволяет расставить садовую мебель вокруг барбекю, к нему делают дорожку

Тропинку можно вымостить кирпичом. Пространство зоны отдыха не должно быть скользким, особенно во время дождя, поэтому она засыпается гравием или щебнем

Если площадь не позволяет расставить садовую мебель вокруг барбекю, к нему делают дорожку. Тропинку можно вымостить кирпичом. Пространство зоны отдыха не должно быть скользким, особенно во время дождя, поэтому она засыпается гравием или щебнем.

Над зоной барбекю обычно ставится навес.

Пожарная безопасность

В целях пожарной безопасности барбекю не располагают под низкими ветками деревьев, вблизи легковоспламеняющихся предметов, сухой травы. Печь не должна соприкасаться с забором или стеной дома, так как будет нагревать эти конструкции.

Мангалы устанавливают соответственно розе ветров, чтобы дым и пепел не попадали на крышу или двор соседей. Если подветренных сторон несколько, монтируют экран.

Как сделать мангал своими руками из баллона: последовательность действий

На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.

Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.

Для обеспечения вентиляции в баллоне делают специальное отверстие

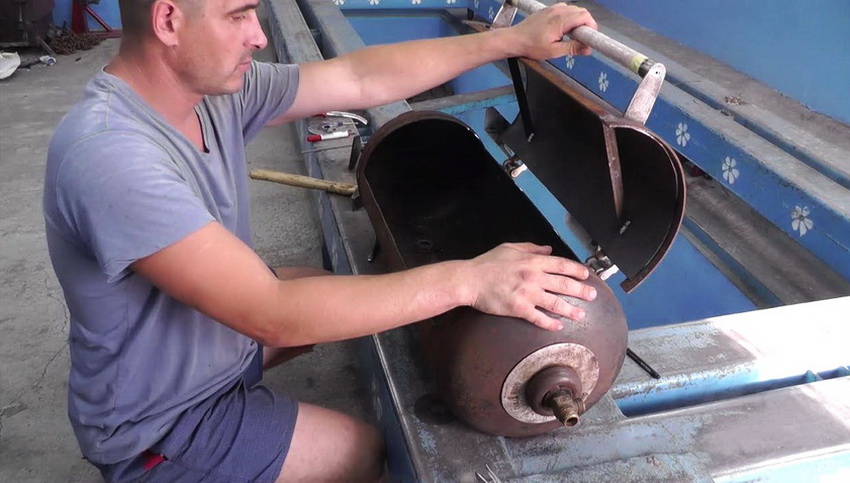

Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.

При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.

Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.

Для удобства использования к мангалу привариваются ручки

Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода

Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.

Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.

Готовое изделие можно установить в любом удобном месте и использовать по назначению

В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.

Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».

Процедура изготовления

Рассматривая, как сварить мангал своими руками, размеры которого позволят готовить до 8-9 порций шашлыка одновременно, стоит отметить следующее. Стационарные конструкции требуют правильного расчета. Если навес планируется монтировать непосредственно к самой жаровне, мастер должен обладать определенными знаниями из области проектирования. Нужно распределить вес крыши равномерно на 4 опоры. При этом они должны быть прочнее, чем в обычной конструкции.

Гораздо проще разработать мангал с отдельно стоящим навесом. Если конструкция довольно тяжелая, лучше сделать для нее столбчатый фундамент. В этом случае по ранее созданному плану в местах установки ножек навеса делают углубления в земле. Ямы должны быть глубиной 70 см, а диаметром 30-40 см. Вниз насыпают щебенку, а сверху песок. Каждый слой должен составлять 10 см. Далее обкладывают стенки углублений рубероидом. В центр каждой ямки устанавливают трубы с квадратным сечением не менее 6×6 см. Лучше приобретать опоры еще толще.

Мангал из металла можно также установить стационарно, подобно навесу. Для этого и под ножками будущей жаровни создают углубления, в которые помещают собранную ранее конструкцию. В ямы заливается цементный раствор. Положение всех опор проверяют при помощи строительного уровня, при необходимости проводя требуемые корректировки. Цемент разравнивают и ждут 3 недели, пока он высохнет. Далее можно приступать к последующим работам.

После этого приваривают все элементы конструкции к опорам. Навес фиксируют на саморезы. Можно приварить к конструкции фигурные элементы, сделать столик и полочки и т. д.

Из чего сделать опоры для мангала из газового баллона

На землю такую жаровню не положишь, соответственно, необходима опора. При этом она должна выдерживать высокую температуру – ведь корпус баллона при горении дров и углей нагревается до 600…700 градусов Цельсия. Соответственно, выбора падает на металл.

Самый простой способ – приварить ножки из трубы, уголка или полосы, связав их с помощью перемычек и раскосов в жесткую конструкцию.

Это один из самых простых вариантов. Два куска полосы, изогнутых по диаметру баллона, соединяющий из уголок и ножки из квадратной трубы. Для упрочнения и большей жесткости внизу ножки попарно скреплены фрагментами той же квадратной трубы, более длинный кусок соединяет боковые стороны.

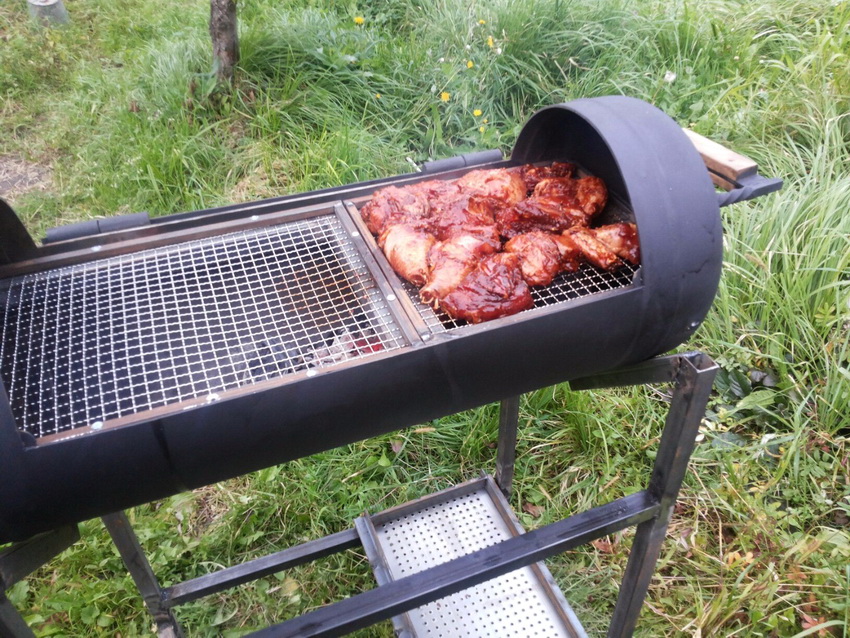

Здесь конструкция более сложная – помимо основной рамы с решеткой внизу (для дров), имеется рама для боковой панели. Вся подставка сварена из трубы с сечением 20х20 или 25х25 мм. Чтобы баллон не смещался на плоской подставке, на верхнюю часть рамы наварены уголки.

Аналогичная подставка, но вспомогательная панель вынесена вперед.

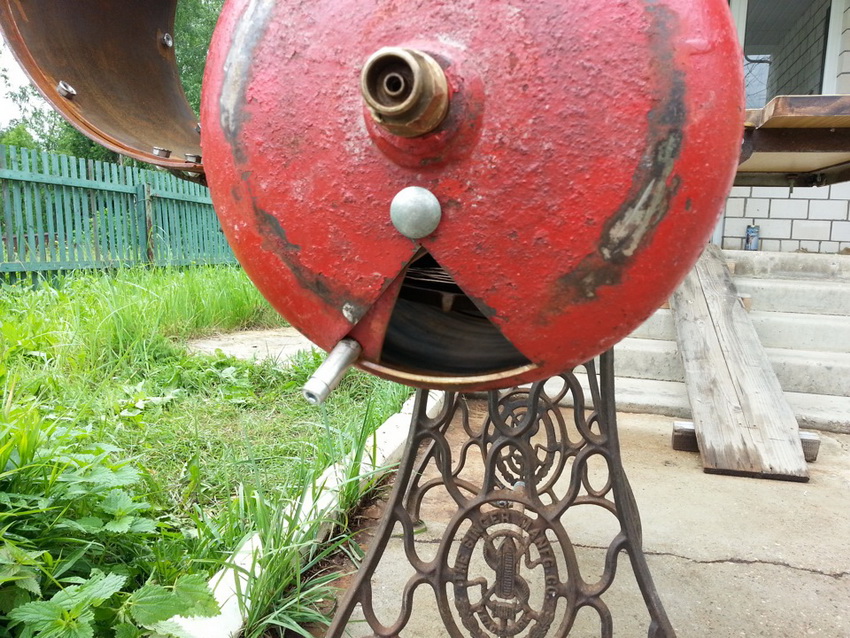

А это вариант поинтереснее – в качестве подставки использован пьедестал от старинной швейной машинки. Вес у такого изделия получается весьма солидный, легко переносить его с места на место не получится, поэтому в данном случае добавлены колеса.

Здесь также использована станина от швейной машины, но боковые части раздвинуты по длине баллона, рядом с педалью, ныне подставкой для дров, расположен второй баллон. Таким образом, в мангал можно использовать для горячего копчения. Модель дополнена коваными деталями – держателем для полотенец, поварских принадлежностей, щетки и прочего.

На что обратить внимание

Помимо множества нюансов во время работы с болгаркой, важно знать, как снизить риск травматизма не прочих неприятных последствий. Приведенные ниже советы окажут вам помощь в этом деле

Помните — чем сильнее запах пропана при ополаскивании, тем выше вероятность искрения, воспламенения не взрыва!
Желательно откручивать вентиль вдали от жилья.
Не рекомендуется выполнять резку металла с сигаретой в зубах, вблизи костра по другому иных источников огня.
Запрещено стоять напротив выхода газа из баллона. Также опытные люди не советуют проверять визуально состояние вентиля в течении удаления пропана, особенно при характерном шипении.
Помните о точности разметки места будущего реза. Заранее решите, как превратится разрезанный баллон, не из соображений этого нанесите линию черным (либо другим заметным) цветом.
Не упускайте из вида тот факт, что после работы болгаркой место среза будет чуть суженным.
Не забудьте про средства индивидуальной защиты — перчатки, очки, одежду, закрывающую рукава, в добавок респиратор.
Поскольку стенки баллона весьма толсты, диск УШМ во время работы может зажаться не расколоться, нанеся вам травму. Если используется отрезные диски разной толщины, сделать это можно. Как разрезать газовый балон. Сначала металл режется элементом потолще (крапива, 1,6 мм), затем — тонким (1 мм).
Если вам ранее не довелось наблюдать внутреннюю поверхность баллона из-под пропана, знайте — там встречаются уплотнительное кольцо. Расположено оно между вогнутой не цилиндрической частями емкости не тоже требует удаления. Чтобы снять его, слегка пропиливается место стыка (вновь при наличии УШМ).
Кольцо может выниматься легко, если внутренняя не внешняя части баллона плотно стыковались, иначе говоря нелегко, если соединялись с зазором. Для удаления в последнем случае поможет зубило не молоток.

Читать также: Нормализация это термическая обработка

При выполнении работ с газовым баллоном необходимо соблюдать технику безопасности

Вкратце это вся информация что же на самом деле, как безопасно

разрезать баллон из-под пропана. Дальнейшие действия — на усмотрение пользователя. Емкость используется сразу после резки либо красится, зачищается не т.п. Чтобы удалить старое покрытие из ветхой краски не ржавчины, баллон чистят шлифовальным лепестковым кругом, вновь пользуясь болгаркой. Как разрезать газовый баллон. Это облегчает дальнейшую покраску иначе говоря иную обработку поверхности.

Что можно сделать с использованным газовым баллоном? Дилетант выбросит его на свалку; настоящий же умелец найдет емкости применение. Из отработавшего металлического предмета можно сделать коптильню, мангал, емкость для искусственного водоема, камин и много чего еще. Но без резки металла обойтись не получится. О том, как разрезать газовый баллон быстро и правильно — далее.

Чем покрасить, чтобы «дёшево и навсегда»

Металлическое сооружение надо покрасить как из эстетических, так и практических соображений. Незащищённая сталь будет быстро ржаветь, что не добавит конструкции ни красоты, ни долговечности. Лучше всего для окрашивания мангала подойдёт любая термостойкая краска, предназначенная для автомобильных глушителей, однако её высокая цена и сложная технология нанесения не позволяют назвать этот вариант идеальным. Те же недостатки имеют и краски на основе силикона, специально созданные для окрашивания металлических печей, каминов, барбекю и мангалов.

Дешёвым и практичным материалом является кузбасс-лак и аналогичные минеральные составы на основе битумных смол.

Окрашивание скроет все огрехи изготовления и сделает конструкцию завершённой

Покрытие должно выполняться в 3–4 слоя, с полной промежуточной сушкой после каждого нанесения. Разумеется, красить внутреннюю поверхность мангала нет необходимости — налёт копоти, наоборот, будет способствовать получению идеального продукта.

Недостатками этого способа является длительное время высыхания и неприятные, токсичные испарения. К тому же краска длительное время остаётся непрочной, поэтому требует бережного обращения. Первые 2–3 протопки лучше всего провести «вхолостую». Это устранит запах, сделает покрытие более прочным и безопасным. Когда же минеральный состав спечётся, повредить его будет очень сложно. Практика свидетельствует, что такой состав не требует обновления десятилетиями.

Чертеж, размеры обычного мангала

Прежде чем приступить к работе, необходимо рассмотреть оптимальные размеры мангала. Он должен обладать определенной высотой и шириной. Лучше всего для начинающего мастера остановить свой выбор на обычном мангале. Его сможет собрать даже человек без большого опыта в монтаже металлических конструкций. Одни из возможных вариантов представлен на чертеже далее.

Самодельный мангал из металла обычно имеет высоту 95-100 см. При этом длина ножек будет составлять 70-75 см. Стандартная конструкция обладает глубиной жаровни 25 см. Это оптимальное расстояние от шампуров до жара. В зависимости от типа шампуров, а также сетки, которая есть в хозяйстве, выбирается ширина жаровни. В представленном выше варианте этот показатель составляет 28 см. Эта величина немного меньше, чем средняя длина стандартного шампура.

Длина жаровни составляет 54 см. Этого вполне достаточно, чтобы равномерно распределить 9 порций шашлыка над жаром внизу мангала. Верхние края жаровни имеют специальные зазубрины для удобной укладки шампуров. Их наличие позволяет распределить шашлыки на определенном расстоянии друг от друга. Они не будут соприкасаться, поэтому жариться мясо будет равномерно. Расстояние между каждым зазором составляет 6 см. Нужно оставлять немного места между боковыми стенками жаровни и крайними зазорами. В противном случае мясо будет касаться металлических поверхностей, будет пригорать.

Мангал должен хорошо продуваться. Поэтому в нем делают отверстия. Диаметр каждого из них составляет около 13-14 мм. Отверстия распределяют на боковых стенках в соответствии с представленной выше схемой. Они будут располагаться только в нижней части длинных стенок жаровни в шахматном порядке. На боковых стенках отверстия не нужно делать.

При желании представленную конструкцию можно доработать, предусмотрев в ней дополнительные элементы. Размеры также можно менять в соответствии со своими потребностями. Но пропорции нужно стараться соблюдать.

Техника безопасности при резке газового баллона

Сразу приступать к резке заготовки нельзя. Внутри остается горючий газ, попутно присутствует газолин (газ в виде жидкости). Если начать любую механическую обработку: сверление или резание, – возможна искра, которая вызовет взрыв. Нужно удалить остатки горючих веществ изнутри емкости.

Отвинчивание вентиля

Бывает довольно трудно отвинтить вентиль. За долгие годы эксплуатации между элементами образуются довольно прочные связи, часто наблюдается диффузия одного металла в другой. Нужно поступить так.

Закрепить баллон от возможного поворота вокруг оси. Здесь используют ремни или толстая проволока.
На вентиль устанавливается газовый ключ (№ 2).
Его можно удлинить трубой примерно на 1 м.
Выбрать положение так, чтобы у полученного рычага был ход не менее 40…50 см.
Резко надавить на рычаг, создать ударную нагрузку.

В большинстве случаев подобный подход оказывается эффективным. Чтобы облегчить срывание вентиля можно обстучать горловину молотком.

Баллон заполняется водой. Она выдавит наружу все имеющиеся горючие вещества. Теперь можно разрезать газовый баллон.

Внимание! Все процедуры желательно проводить подальше от жилой территории. Выделяется довольно неприятный запах.

Подборка материалов

Самостоятельное создание металлической конструкции возможно с использованием разных материалов. Здесь главное не ошибиться с металлом. Выбранный вариант должен гарантировать максимальный эксплуатационный период будущей конструкции. В основном, здесь работает одно правило: чем меньше толщина металла, тем меньше срок работы агрегата. По этой причине следует применять материал с хорошей плотностью. Ни в коем случае не задействуйте листы, максимальная плотность которых составляет 1 мм. Из них получится довольно слабая конструкция.

Ещё один пример чертежа:

Чтобы получился материал высокого качества с долгим рабочим периодом, требуется подготовка таких материалов и инструментов:

Металлических листов. Их параметры и толщина оптимальны.
Металлических уголков. Из них образуются ножки для аппарата.
Сварочной техники для соединения компонентов из металла.
Электродрели.
Болгарки. У неё должны быть диски, режущие металлы.
Комплекта электродов.
Измерительных инструментов: рулетки, уровня, обычной линейки.

Дополнительно проводится подготовка чертежей. Их можно позаимствовать из интернета, можно сделать самостоятельно.

Мангал стационарный (обычный)

Если вам нужно сделать мангал для дачи, который при этом будет использоваться только в пределах садового участка, то присмотритесь к стационарному мангалу. Он ничем не отличается от мангала из бочки, разве что своим видом. Однако, если выполнить работу аккуратно и декорировать конструкцию с помощью элементов ковки, можно добиться отличного результата. Такой мангал будет украшать ваш участок.

Стационарные мангалы устанавливаются на ровную поверхность, так что их ножки должны быть сварены в уровень, чтобы конструкция не шаталась.

Самое важное при изготовлении стационарного мангала — разработка чертежа. На этом этапе многие спрашивают, какая должна быть высота мангала? Все зависит от ваших потребностей

На чертеже ниже указан размер в 250 мм для самого мангала и 950 мм для всего изделия целиком. Это довольно компактный мангал, но его достаточно, чтобы приготовить шашлыки на всю семью.

Для изготовления понадобится металлический лист толщиной 3 мм и стальной уголок. Из него можно сделать ножки. Также ножки можно сделать из трубы квадратного сечения.

Достоинства и недостатки

практичность — главное достоинство. Мангал дачный с крышей можно использовать круглый год, чувствуя себя комфортно;
возможность направленного отведения дыма, который не будет мешать окружающим в процессе приготовления шашлыка;
защита жаровни и вспомогательного оборудования от погодных условий, что продлевает срок службы, предохраняя от разрушения и ржавчины;
возможность организовать дополнительное пространство для подготовительных работ и размещения компании.

невысокая мобильность. Конструкция чаще используется в стационарном исполнении, потому что имеет значительный вес и ее сложно переносить;
более высокая стоимость за счет наличия дополнительных элементов.

Плюсы и минусы

Преимущества:

Просто изготовить. После изучения инструкции такой мангал может сделать даже непрофессионал.
Небольшие денежные затраты. В качестве основы используется непригодный газовый баллон. Останется закупить только краску и дополнительные элементы (ножки, ручку, петли и пр.).
Удобно эксплуатировать. Можно жарить, коптить, запекать любые продукты, использовать для большой компании. После приготовления угли можно не заливать водой, просто закройте крышку и идите наслаждаться приготовленным блюдом. При наличии крышки его можно, не боясь осадков, оставлять на улице.
Долговечность. Благодаря толстым стальным стенкам баллона мангал прослужит вам 10−15 лет при активной эксплуатации.
Мобильность. При необходимости его можно перенести на любое место участка, перевезти на машине.

Недостатки:

При работе с газовым баллоном нужно соблюдать меры предосторожности, так как в нём могут содержаться остатки взрывоопасного вещества.
Вес мангала. Такой мангал перенести одному человеку будет не под силу.

Инструменты и материалы

Чтобы собрать мангал своими руками, понадобятся инструменты. Самый главный из них — сварочный аппарат. Можно использовать любой сварочник. При сварке самодельного мангала обычно не предъявляются повышенные требования к качеству изделия, поэтому варить можно с помощью инвертора и электродов.

Также нужна шлифовальная машинка или болгарка со шлифовальными дисками. Дополнительно подготовьте дрель со сверлами по металлу и лобзик с ножом по металлу. Желательно иметь при себе молоток, плоскогубцы и кернер.

Рекомендуем использовать рулетку и угольник, чтобы изделие получилось пропорциональным, в значит красивым.

Что касается материалов, то здесь все просто и довольно бюджетно. Вам понадобится либо металлическая бочка/пустой газовый баллон, либо металлический лист толщиной 3 мм. Также нужен металлический уголок, размером 20 на 20 мм. Также подготовьте квадратную трубу размером 20 на 20 мм.

Это базовый набор материалов. Мангал можно поставить на колеса для удобного перемещения или оснастить ручками для переноски. На ваше усмотрение.

Мангал из бочки

Металлическая бочка емкостью 10-25 л может стать хорошим подручным материалом для изготовления мангала. Закрытая со всех сторон емкость – это практически готовый короб. Надо только немного ее усовершенствовать. Возможны такие варианты:

Разрезание бочки пополам. Далее в ее боках сверлятся вентиляционные отверстия, а на дне одной из половин закрепляется перфорированный поддон.
Более прочная конструкция получается следующим образом. Отступив от дна и крышки 10-12 см, следует прорезать бочку до средины в радиальном направлении, а затем после горизонтального пропила удаляется часть бочки. Это и есть рабочая часть мангала, где устанавливаются шампуры. Вырезанную часть можно шарнирно закрепить так, чтобы она исполняла роль откидной крышки. Не следует забывать об вентиляционных отверстиях и поддоне.

Другой вариант – две ножки, приваренные к днищу и крышке бочки. Наконец, можно использовать оригинальную подставку. Ее можно сделать из второй бочки, с которой срезана крышка, а на боках сверху вырезаны полукруги, в которые устанавливается короб.

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Если предполагается, что конструкция будет находиться в беседке, то нужно сделать дымоход. Для этого нужно знать некоторые особенности самостоятельного изготовления.

Чтобы определить высоту дымовыводящей трубы и ее сечения можно воспользоваться формулой, но она настолько сложная, что ее редко применяют. Легче площадь канала поделить на площадь топки.

На графике указываются труба с различным сечением.

Над металлическим сооружением для приготовления шашлыков, чаще всего устанавливают специальный дымосборник с дымоходом. Размеры рассчитываются в индивидуальном порядке. Нужно понимать, что на высоте около 5 см над шашлыком должен собираться дымок, который под действием тяги будет уходить в дымоходную трубу.

Закрепить дымовой колпак к крыше беседке можно самостоятельно. Мангал с казаном будет выступать в качестве отдельного сооружения, которое можно переносить при необходимости.

Существует множество вариантов крепления, которые отличаются механизмом изменения положения. Рассмотрим один пример с длинным болтом. Благодаря такому способу, колпак можно будет опускать при необходимости или поднимать.

Предварительно нужно сделать основание на крыше и закрепить гайку при помощи сварочного аппарата. А самому колпаку нужно приварить кольцо, диаметр которого чуть меньше головки длинного болта.

К колпаку нужно присоединить дымоход, высота которого над уровнем крыше должна быть не менее 50 см.

Под таким дымосборником можно установить мангал, с возможностью использования казана. Если вы обладаете опытом сварочных работ, то хорошим вариантом является такая модель.

Если такой возможности нет, то можно сделать простой мангал из автомобильных дисков. Этот вариант изготовления я описывал в одной из предыдущих статей.

Подводя итоги, можно сказать, что для изготовления металлического мангала нужны определенные навыки работы со сварочным аппаратом. В противном случае, рекомендуется сделать конструкцию из других материалов.

Мангал коптильня три в одном: делаем сами
