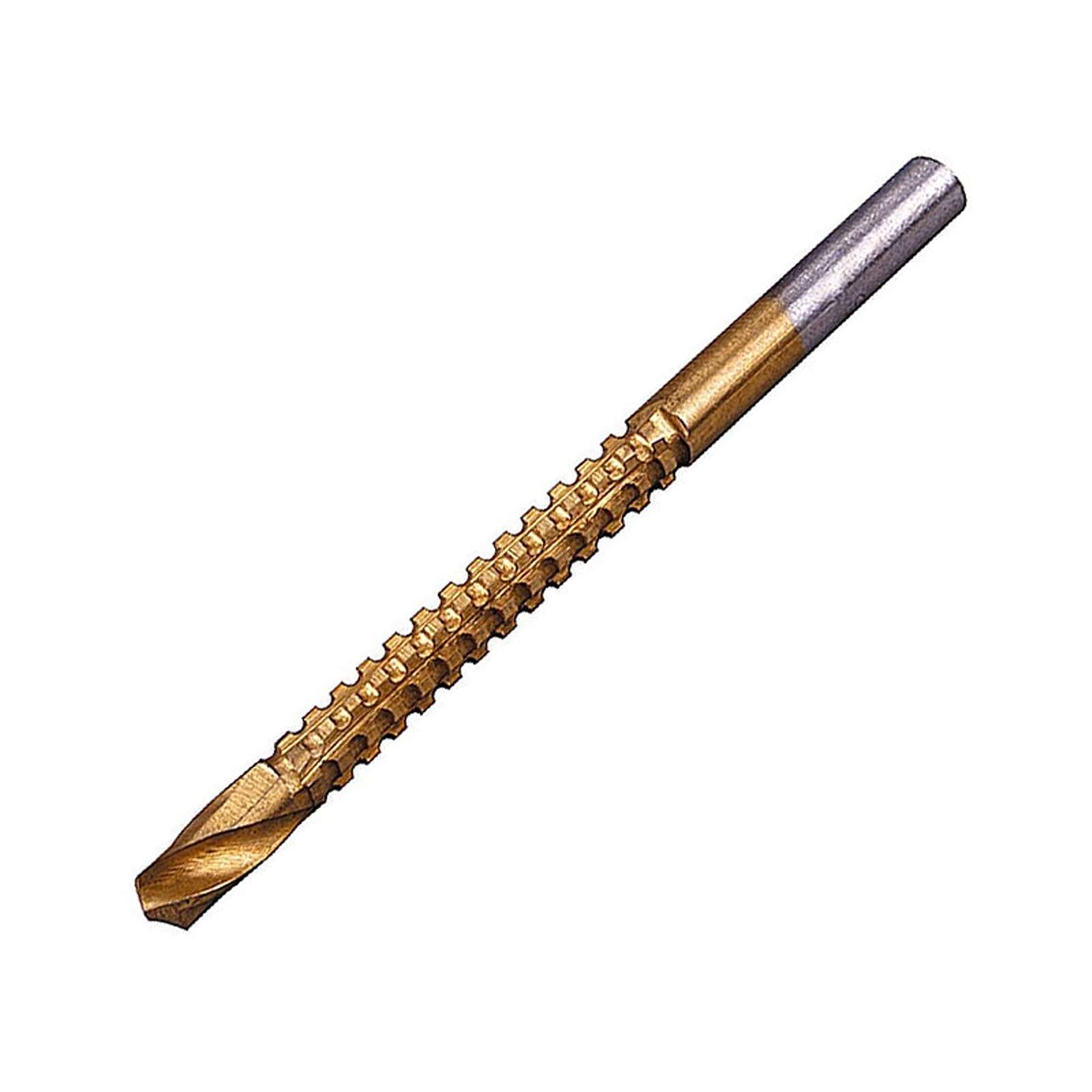

Сверло-фреза. два в одном!

Разновидности

Определённый вид фрезы предусмотрен для отдельной работы. Они подразделяются на следующие виды:

1. Отрезные.
2. Дисковые.
3. Угловые и концевые. Предназначаются для обработки выемок, уступов, наклонных поверхностей и пазов.
4. Шпоночные. Они похожи на сверло и выполняют те же функции, что и концевые.
5. Торцовые. Применяются на металлообрабатывающих станках вертикального типа для обработки различных плоскостей.
6. Цилиндрические. Могут иметь винтовые или прямые зубцы, устанавливаются на станки горизонтального типа. Ими режут плоские поверхности.

К самой применяемой и широко распространённой группе относят отрезные и дисковые фрезы, на рассмотрении которых мы и остановимся.

Дисковая фреза

Этот тип оборудования является одним из самых производительных, он используется для выполнения уступов, отрезания заготовки, выделки разных выемок, канавок и пазов. У их зубцов на концах имеются дополнительные рабочие кромки, диаметр которых сильно превышает длину самого инструмента.

Этот тип фрезы был создан для работы с металлом в более сложных условиях, с зажатием и вибрацией. Вибрация может быть связана с маленькой жёсткостью тела оборудования или плохого отхода стружки из рабочей зоны.

Фреза по металлу дисковая делится на следующие разновидности:

1. Прорезные.
2. Трёхсторонние.
3. Пазовые.
4. Двухсторонние.

В пазовых дисковых фрезах имеются режущие зубцы только по внешней цилиндрической поверхности. Для фрезерования мелких канавок они очень удобны. У двухсторонних имеются и поверхностные, и торцовые зубья. У трёхстороннего оборудования зубцы покрывают поверхности и два торца, с их помощью можно одновременно обрабатывать несколько перпендикулярных плоскостей в уступах или пазах.

Чтобы на заготовках выполнять шпицы и узкие канавки, используют топкие дисковые инструменты, их ещё называют «пила». Фаски у них на торцах затачивают поочерёдно. В основном фаской снимается 50% рабочей кромки. Именно по этой причине слой металла, который срезается зубцами, меньше ширины будущей канавки. Подобная конструкция оборудования предусматривает промежутки между зубцами для стружки, которая за счёт этого легче выводится. Если ширина реза будет такой же, как у канавки, то стружка зацепится за стенки и застрянет, что может вызвать поломку режущей поверхности.

Отрезные фрезы

Фреза отрезная является разновидностью дисковой. Созданы они для деления целой заготовки на части и отрезания фрагментов болванок. Рабочих острых кромок на торцах нет, так как они размещены по периферии. По размерам зубьев различают такие типы отрезных фрез:

1. С большими зубьями.
2. С малыми.
3. Со средними (нормальными).

Многие отрезные фрезы относятся к классу «В» по точности и имеют толщину больше 1 мм. Инструменты со средними и малыми зубцами применяются для фрезерования чугуна и стали, а с большими — для лёгких и мягких металлов.

Виды фрез для обработки металла их конструкция и назначение

В зависимости от запланированных работ, необходимо применять соответствующие виды режущих насадок. Они классифицируются на виды по форме режущей части, а также назначению. Для начала выясним, какие виды фрез по металлу выпускают современные производители, и для каких целей предназначаются эти насадки.

1. Отрезные — предназначены для резки заготовок
2. Дисковые — служат для фрезеровальной обработки углублений, выемок и канавок
3. Концевые — с их помощью создаются пазы, выемки и прочие углубления
4. Угловые — используются для работы с наклонными поверхностями
5. Шпоночные — по конструкции похожи на сверло, и предназначаются они для фрезерования в двух направлениях
6. Торцевые — служат для работы с протяженными плоскими поверхностями
7. Цилиндрические — позволяют производить обработку открытых поверхностей, имеющих сложную многослойную конструкцию
8. Фасонные — подходит для работы с заготовками, имеющими фасонный профиль

Это основные виды фрез по металлу, но в действительности их на самом деле больше в несколько раз. Самыми популярными являются дисковые, угловые и шпоночные. Чтобы более подробно разобраться с конструктивными особенностями всех видов фрез по металлу, а также их назначением и особенностями применения, рассмотрим их детально.

Торцевые — конструкция и применение

С помощью концевых фрез обрабатываются плоские поверхности. Применяются на фрезерных станках вертикального и горизонтального типа. Инструменты изготавливаются из таких материалов, как углеродистая сталь, легированная сталь и быстрорежущая сталь. Свое название установка получила за конструктивные особенности. Режущие части на нем расположены с торца и сбоку, что позволяет производить одновременную обработку в двух направлениях, перпендикулярных плоскости.

Лезвие концевой фрезы состоит из трех частей: вспомогательной, переходной и вспомогательной. Для уменьшения вибраций при обработке заготовки, а также для повышения качества выполняемых работ инструмент оснащен большим количеством зубьев. Аппараты используются непосредственно для работы с плоскими и ступенчатыми поверхностями металлических заготовок.

https://youtube.com/watch?v=CzoxoPzo1Gg%3F

Устройства конечного типа отличаются огромными габаритами, что позволяет не только аккуратно, но и быстро производить обработку. Самая популярная модель концевой фрезы — кукурузная. Оборудование этого типа применяется в автомобилестроении, где используется для шлифования коробок передач.

Интересно Торцевая фреза позволяет настраивать фрезы с минимальной точностью, что в конечном итоге положительно сказывается на качестве обработки.

Производители и правила выбора оборудования

Выбор фрезы производится по нескольким факторам:

• оборудование:
• вид отработки;
• материал.

Качество инструмента определяется фирмой производителем. Например, лучшие наборы фрез по металлу для ручных фрезеров выпускаются фирмой BOSCH. Стоимость такого оборудования несколько выше, чем у других европейских фирм, но качество и срок работы высокий. Особенность немецких инструментов — изготовление хвостовика под патрон конкретной модели электрического инструмента, выпущенной фирмой. Он может не совпадать с патронами на других фрезерах.

Хорошее качество имеет продукция фирм:

• Stayer;
• JET;
• Metabo.

Отечественная продукция отличается прочностью благодаря традициям в производстве качественных сплавов

Следует обратить внимание на режущий инструмент компаний:

• Инструмент-Сервис;
• Корвет;
• Глобус.

Отечественные фрезы дешевле импортных. Их недостаток в маленьком выборе типоразмеров и форм.

Требуемое число зубьев

При выборе дисковой пилы следует учитывать — чем мельче зуб, тем чище обработка. Быстрый рез получается при крупном зубце с подачей 50%.

Торцовые фрезы подбираются по твердости материала. Обрабатывать чугун можно набором с 4 режущими кромками на большой подаче и высоких оборотах.

Для быстрой черновой обработки следует выбрать инструмент с большим количеством пластин. Подача зависит от состава стали и ее твердости.

Как подобрать материал

Для работы с металлом следует выбирать пластины, способные длительное время резать металл и не сминаться. Они должны быть значительно тверже обрабатываемого материала. Следует брать твердые жаропрочные сплавы. Форма пластины и ее размер подбираются по корпусу и способу крепления.

Для фрезера набор инструмента для работы с металлом ограничен. Алюминий, медь и их сплавы можно фрезеровать инструментом по дереву. Для чугуна и стали следует выбирать двухперьевые фрезы из твердых сплавов. Инструмент по дереву имеет мягкую для металла режущую кромку и более острый угол заточки.

Выбор фрез

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.

Поскольку закрепить ее на валу мотора без переходника не получится, то его придется заказать у токаря.

Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Чтобы на мотор при работе станка не попадала пыль, можно уложить сверху двигателя небольшой кусок поролона.

Заточка сверла

При заточке такого типа инструмента специалисты советуют пользоваться несколькими довольно несложными правилами:

не следует точить ободки

Режущие кромки можно затачивать только на специальных заточных станках либо оборудовании;
стачивать металлические элементы следует понемногу;
при заточке большее внимание необходимо уделить резцам, находящимся внутри изделия. Заточку проводят при помощи небольшого напильника обязательно с мелкими насечками, ленточного точила либо камня с мелкозернистой структурой;
чтобы не видоизменять геометрию рабочих элементов нет необходимости снимать большое количество металла с резцов внутри.

Выбирая любой тип сверла Форстнера по дереву, надо руководствоваться, прежде всего, соотношением качества и стоимости инструмента. При необходимости частого применения сверла целесообразней будет приобретать инструмент хорошо известных фирм-производителей, зарекомендовавших себя с положительной стороны.

Конструкция и принцип работы

С тех пор как был изобретён цилиндрический фрез Форстнера, из-за его большой востребованности появились много других подобных инструментов. Некоторые из них лишь немного напоминают оригинальную модель, но работают по одному и тому же принципу. Они проделывают несквозные круглые отверстия с ровным плоским дном.

Виды резцов

1. Острое центральное, определяющее направление;
2. Ободок, подрезающий отверстие по контуру. Надрезая волокна древесины по краям отверстия, он обеспечивает идеально ровный рез.
3. Внутренние парные кромки, похожие на вращающиеся рубанки, которые выбирают материал внутри обрабатываемого отверстия и выводят вверх образовывающуюся стружку.

Для работы используется дрель с зажимным патроном стандартного типа. Например, у сверла Форстнера 15 мм в диаметре хвостовик размером 8 мм, а при диаметре сверла 28−60 мм размер хвостовика 10 мм. Для изготовления мебельных петель или другой фурнитуры требуются фрезы разных размеров и поэтому в своей мастерской надо иметь набор таких инструментов.

Чтобы точно расположить сверло, в начале работы его центровочное остриё размещают в точке разметки и вдавливают в обрабатываемый материал до полного касания его плоскостью сверла. Сверление начинают на небольших оборотах, затем увеличивают до 800−1800 в минуту в зависимости от диаметра отверстия. Чем он больше, тем меньше скорость, чтобы избегать перегрева резцов.

На высоких скоростях оборотов сверло может сорваться. Чтобы обеспечить безопасные условия работы, удобство её выполнения и в случаях, где требуется особая точность изготовления отверстия, используют сверло Форстнера 35 мм с ограничителем. Он обеспечивает нужную глубину отверстия, вовремя останавливая инструмент. Мебельная петля или другая фурнитура должна устанавливаться только в качественные срезы.

Скорее всего, Вам пригодится информация о том, как пользоваться перьевым сверлом по дереву.

Преимущества инструмента

Одним из наиболее важных факторов процесса сверления является точность установки инструмента. Ступенчатая конструкция сверла обеспечивает самоцентрирование и значительно упрощает обработку. Помимо этого, ступенчатые сверла имеют ряд других преимуществ:

• Идеально круглая форма отверстия при сверлении тонких листов.
• Универсальное применение. Одним инструментом можно сверлить отверстия различных диаметров.
• Экономия времени. Не нужно производить смену сверла для последовательного увеличения диаметра отверстия. Для этого достаточно одного прохода.
• Быстрое и ровное удаление стружки.
• Возможность реза фаски по краю отверстия.

Обзор видов

Классификация сверл-фрез по дереву во многом определяется их формой и способом крепления в инструменте. Рассмотрим основные разновидности, встречающиеся в продаже.

1. Плоскофрезерное. Изделие с широким уплощенным режущим элементом позволяет работать с отверстиями большого диаметра.
2. Цилиндрическое. Напоминает внешне классические сверла, фрезерная часть имеет тот же диаметр, что и наконечник.
3. Надсадное. Этот вариант сверла-фрезы используется в качестве инструмента для фрезерного станка. Его наконечник ориентирован на установку в шпиндель, имеет стандартный диаметр посадочной части 32 мм.
4. Концевое. Этот вариант также именуют пальчиковым. Его посадочная часть довольно тонкая, простая, имеет диаметр 8-12 мм. Концевые сверла-фрезы также называют универсальными, поскольку они могут крепиться и в специальные станки, и в обычный ручной инструмент.
5. С лезвием двухпёрого типа. Таким инструментом можно снимать фаску, фрезеровать и сверлить мягкие цветные металлы. Оптимальный угол наклона для него составляет от 60 до 120 градусов. Для повышения эксплуатационных характеристик на изделие наносят титано-боридное напыление.
6. С лезвием четырехпёрого типа. Сверлильно-фрезеровальный инструмент этого типа увеличивает диаметр проделываемых отверстий, помогает наращивать число формируемых канавок. Этот вариант применяют для обработки твердых металлов.

Это основная классификация. Кроме того, сверла-фрезы бывают твердосплавными — их чаще всего применяют для работ по металлу, а также изготовленными из быстрорежущей инструментальной стали. Хвостовик у концевых изделий встречается цилиндрический и шестигранный. Он может иметь разную длину.

Классификация включает и тип обрабатываемой поверхности. Универсальные разновидности подходят для работы с разными поверхностями.

Чем отличаются фрезы для маникюра от педикюра

На этапе обработки кутикулы и ногтя различия в применении фрез для маникюра и педикюра практически нет, за исключением небольшого повышения жесткости и размеров насадок при обработке стоп, так как кожа на ногах грубее и обрабатываемые площади больше.

В педикюре кроме обработки ногтей и кутикулы присутствует дополнительный этап обработки стоп, где потребуются насадки для снятия натоптышей, удаления трещин, шлифовки и полировки. С этим справляются насадки барабан, кремниево-карбидные шлифовщики, силиконовые полировщики. Для обработки трещин используется насадка игла большого размера.

Оригинальное сверло

В наше время этот инструмент выпускают многие производители, но настоящее сверло Форстнера по дереву изготавливается только американской компанией Connecticut Valley Manufacturing. Эти изделия самые дорогие. В отличие от дешёвых аналогов, получаемых методом литья, они вытачиваются из цельных, состоящих из углеродистой стали заготовок.

Настоящие фрезы Форстнера самые стойкие, во время работы меньше других подвергаются перегреву, поэтому можно делать качественную работу на высоких скоростях, а круглые отверстия получаются максимально точными и аккуратными. Они отличаются высокими рабочими ресурсами.

По внешним признакам они имеют два основных отличия в конструкции:

1. Нет острия в центральной части фреза, а имеется небольшое отверстие (из-за отсутствия острого стержня в центре разметка для отверстия делается не центральная перекрёстная, а ориентированная на внешний диаметр фреза);
2. Наличие режущего ободка по окружности, рассчитанной на размер углубления. Этот резец прерывается только в двух местах основными лезвиями (которые затачиваются вручную).

Дешёвые аналоги

Неоригинальные виды инструментов стоят значительно дешевле, потому что применяется более простая технология их изготовления и сделаны они из недорогих материалов. Эти фрезы отличаются по таким признакам:

1. В самом центре имеется удлинённое остриё, для которого на обрабатываемой поверхности делается перекрёстная центральная разметка.
2. В ободках таких фрез имеются вырезы рядом с задними сторонами внутренних лезвий. Это позволяет делать машинную заточку, что обходится намного дешевле и быстрее, чем только ручная заточка оригинального сверла.

Особенности конструкции (пластины, режущие по контуру, представляют собой не сплошной ободок, а только небольшие фрагменты) позволяют работать на больших мощностях, избегая перегрева инструмента. Но при этом имеется и большой недостаток — из-за такой формы внешних резцов сверло может в процессе работы подвергаться вибрации и из-за этого соскакивать с обрабатываемой поверхности.

https://youtube.com/watch?v=ov76UjbDtwo

Ещё один вид неоригинальных фрез Форстнера имеет внешние режущие ободки с такими как у пилы зубьями. Эта особенность конструкции тоже позволяет избегать перегрева сверла во время работы. Но также к недостаткам относится вероятность вибрирования и соскакивания инструмента при сверлении даже под небольшим наклоном.

Технологические возможности сверла-фрезы

Инструмент внешне напоминает обычную концевую фрезу. Вместе с тем представляется возможным с одной установки выполнять следующие переходы:

1. Изготовление V-образных канавок.
2. Сверление.
3. Фрезерование.
4. Получение фасок.

Такая возможность обеспечивается наличием двух рабочих плоскостей – боковой и торцевой, профиль которых определяется тем, с каким материалом производится работа (существуют комбинированные свёрла-фрезы по металлу и по дереву). Правда, металл не должен быть термически обработан, а древесина – не быть слишком твёрдой.

Как известно, существенное различие между сверлом и фрезой – геометрия точек контакта инструмента с заготовкой. При фрезеровании всегда наблюдается S-образный зазор на торце, в то время, как при сверлении он возможен лишь на образующей рабочей части. Соответственно прочность и упругость различных зон инструмента – также разная.

Фрезеровальное сверло оптимальным образом сочетает спиральную геометрию боковых режущих кромок с изменяемым шагом спирали по длине инструмента. Это увеличивает производительность и позволяет выполнять операции по съёму материала за один проход.

Особенности использования фрезы почвенной ФР-00010

Для своих мотоблоков МТЗ Беларус представляет несколько моделей почвенных фрез, в частности, модель ФР-00010, которая может устанавливаться на все мотоблоки производителя. К особенностям использования этой фрезы можно отнести:

• возможность эффективно обрабатывать почву под посадку овощных культур, производить ее выравнивание, рыхление, осеннюю уборку;
• фреза может использоваться для работы на разных типах грунтов, в том числе и тяжелых;
• при работе на легких грунтах работа с фрезой возможно без предварительной подготовки, на тяжелых грунтах фрезу лучше использовать после применения плуга;
• возможность обрабатывать почву на участках, где уклон местности составляет до 10 градусов.

Использование почвенной фрезы дает возможность добиться оптимальной плотности земли на участке, повысить уровень проникновения в почву воздуха, тепла и влаги, тем самым повысив биологическую активность в почвенном слое и добиться хорошего урожая.

В чем разница между концевой фрезой с 2 ​​и 4 канавками?

Выше мы упоминали, что твердосплавная концевая фреза с 2 зубьями и Концевая фреза из карбида с 4 зубьями очень похоже. Фрезы с 2 зубьями идеально подходят для выполнения работ в закрытых помещениях. Однако это не лучший выбор для задач, требующих больших сил.

Конструкция двух концевых фрез с канавками идеально подходит для фрезерования. Более того, чем больше у вашей коронки канавок, тем выше скорость подачи. Это делает концевую фрезу с четырьмя канавками лучшим вариантом для чистовой обработки. Их также можно использовать для добычи твердых ресурсов, таких как алюминий.

Поскольку пространство для удаления стружки у фрез с 4 канавками выше, сверло не прилипает к фрезу. Удаление стружки может быть выполнено легко, если у вас есть долото с меньшим количеством канавок, а канавка для стружки больше. Но если инструмент концевой фрезы менее жесткий и его поперечное сечение маленькое, его корпус будет изгибаться при выполнении задач, связанных с резанием.

Вы можете повысить жесткость режущих инструментов концевых фрез за счет увеличения площади поперечного сечения и количества канавок. Хотя это будет означать, что у вас будет канавка для стружки меньшего размера. Таким образом, уменьшается удерживающая сила, которая может вызвать блокировку стружки. Это также повлияет на качество поверхности вашей заготовки.

Но если вы получите более короткую канавку, вы сможете улучшить режущие характеристики инструмента. Это также увеличит жесткость вашей концевой фрезы. Всегда помните, что 3rd длина кромки всегда обратно пропорциональна жесткости фрезы. Следовательно, если вы удвоите длину канавки, жесткость вашего инструмента уменьшится на 1/8 от его первоначальной прочности.

Разновидности

В зависимости от условий обработки комбинированное фрезерное сверло может быть изготовлено в следующих вариантах:

• С двухпёрым лезвием. Этот инструмент предназначен для снятия фаски, фрезерования, сверления цветных металлов. Для сверления угол наклона пера должен превышать 60°. Это правило является общим для всех сверлильных фрез, но оптимальными углами наклона должны быть 60°, 82°, 90°, 100° и 120°. Инструмент повышенной эксплуатационной стойкости подвергается титано-боридному напылению или титано-нитридно-алюминиевому покрытию.
• С четырёхпёрым лезвием (для фрезерования). Предусматривает две идущие к центру канавки, и две канавки, которые обрезаются. Такая сверлильно-концевая фреза предназначена для тех же операций, что и предыдущая, но имеет увеличенный диаметр, который позволяет нарастить число канавок. В результате инструмент приобретает повышенную прочность и позволяет обрабатывать более твёрдые материалы. Дополнительные канавки создают больше точек контакта при обработке, что приводит к улучшению качества поверхности. Поверхностная упрочняющая обработка – та же, что и в предыдущем варианте.

• Двухпёрое сверло-фреза. Инструмент подходит для таких операций как фрезерование, сверление и снятие фаски, но только для материалов с хорошей обрабатываемостью резанием. Оптимальные углы наклона — 90°, 120° и 140°, поверхностное покрытие – титан-алюминий-нитридное.
• Сверлильно-концевая фреза со спиральным наконечником. Обеспечивает наилучшую производительность при снятии фасок, фрезеровании и чистовом растачивании. Конструкция спирального наконечника обеспечивает полное удаление стружки и высокую чистоту поверхности. Одновременно снижаются вибрации и сохраняется соосность получаемой детали. Углы наклона — 60°, 90° и 120°, поверхностное покрытие – нитридами титана и алюминия.

В качестве материала для изготовления сверла-фрезы принимают инструментальные быстрорежущие стали типа Р6М5К9 по ГОСТ 19265-84, которые отличаются высокой прочностью и хорошим теплоотводом. При необходимости механической обработки описанным инструментом сталей повышенной твёрдости следует ориентироваться на автоматные стали марок от А12 и выше, содержащие свинец, около 0,3% серы и не более 0,15% фосфора. Марки таких сталей можно выбрать по ГОСТ 1414-75.
