Станина для болгарки своими руками

Изготовление отрезного станка своими руками

Чтобы понять, как просто сделать из болгарки отрезной станок нужно иметь хотя бы начальный опыт работы с УШМ. Подобное оборудование изготовить самостоятельно достаточно просто, если точно знать все узлы будущего настольного оборудования.

Подготовительный этап

В начале всех работ следует найти точный эскиз станка, в котором, в пошаговом варианте будет изложена полностью вся сборка. Подобная предусмотрительность позволит заранее собрать весь необходимый материал для изготовления.

Вариант чертежей выбирается произвольно, не зависимо от мощности болгарки. Бесплатные размеры можно с легкостью найти в сети интернет.

Также требуется подготовить весь инструмент, который понадобится в процессе всей работы.

Чертежи для изготовления самодельного отрезного станка

Найти готовые не составит труда. Ниже представлен один из самых простых вариантов.

Чертеж самодельного оборудования

Пошаговая инструкция

На начальном этапе следует изготовить основание. Требуется разрезать уголок на четыре части под углом 45° с каждой стороны. Размеры деталей могут выбираются произвольными так как встречаются разные габариты болгарок. Они свариваются между собой образуя прямоугольник. В середине основания навариваются шины, которые снизу дополнительно укрепляются уголком. Таким образом должна получится площадка правильных размеров.

На следующем этапе необходимо выполнить маятник. Первым делом изготовляется его основа. Из проф трубы требуется сварить две детали под углом 90°. Они устанавливаются на основание, с расстоянием друг от друга равным 40 мм. Края деталей должны запиливаться на 45°. Это необходимо для того, чтобы детали имели полное прилегание к основе.

Далее необходимо подготовить механизм для качания. Он выполняется из шпильки и трубки. Вместо металлической трубы можно взять гайки с внутренней резьбой как у шпильки.

Две части трубок привариваются на вершины уголков, которые будут служить качающим узлом.

Для маятника берется профильная труба сечением 40×40 мм. Толщина стенки должна быть не менее 3 мм. По середине трубы сверлится отверстие, диаметр которого должен строго соответствовать диаметру шпильки.

На один край маятника устанавливается одна или несколько пружин: на краю сверлятся отверстия для зацепа.

Для крепления УШМ на стрелу маятника требуется просверлить отверстия в его основании. Необходимо приложить болгарку и отметить место для отверстия в стреле. Так как крепление на один болт является не надежным, необходимо закрепить сам режущий инструмент на дополнительные два болта. Для этого, с помощью сварки, делаются специальные крепления, которые устанавливаются на край стрелы маятника.

Перед испытанием станка, необходимо провести тонкую настройку. Устанавливают режущий элемент и делают первую протяжку по станине. В этом месте требуется установить упор или же специальные тиски для сверлильного станка. Начальный рез будет нулевой точкой отсчета.

Когда диск установлен на УШМ его прикладывают к станине и с помощью уголка проверяют ровность угла отреза. Если угол не отрегулирован, то это требуется сделать в обязательном порядке.

Условия для изготовления станины

Для изготовки самодельной станины для углошлифовальной машины потребуется:

• материал для станины, а именно металлическая труба или металлическая пластина;
• пружина для создания противовеса;
• подшипники для формирования вращения;
• прочный материал для крепкого основания;
• углошлифовальная машина.

Лучше использовать небольшой инструмент, так как диски с большим диаметром делают самодельный станочек более надежным и универсальным. Выбирать нужно инструменты, заслужившие доверие на рынке. Выбор ненадежного устройства приведет к дополнительным расходам, если модель выйдет из строя. Самодельная стойка конструируется под определенную модель, а новая может не подойти.

Видео: станина для болгарки за час.

Проектируем свой вариант станины под болгарку

Взяв за основу вышеперечисленную комплектность станины под болгарку, каждый сможет видоизменить конструкцию под свои потребности. Тем более, что многие из деталей самодельного устройства можно использовать из других механизмов. Например, в качестве опорной станины вполне подойдёт основа настольного сверлильного станка или списанная плита от небольшого универсально-сборного приспособления (УСП), на которых уже имеются т-образные пазы.

Работы включают в себя следующие этапы:

1. Разработка технического задания и чертежей. Основными параметрами самодельной станины для болгарки будут максимальный диаметр рабочего диска, габариты самой УШМ и наибольшее сечение заготовки, с которой придётся работать.
2. Подбор заготовок для изготовления станины. Здесь учитываются размеры сечения деталей, и материал, из которых они сделаны. Например, сварной вариант менее надёжен из-за периодически возникающих вибраций и динамических нагрузок, поэтому низкоуглеродистые стали предпочтительнее сталей типа Ст.5, сталь 45 и т. п., механическая прочность которых выше. Из тех же соображений трубчатые профили целесообразнее уголков или двутавров.
3. Изготовление приспособления, опираясь в основном на собственные возможности (хотя ряд деталей, в частности, для измерения размеров, элементы крепления УШМ на стойке и т. д. лучше заказать в профессиональных мастерских).
4. Окончательная отделка (проверка устойчивости, окраска, возможно – термообработка), а также монтаж системы управления.

При этом следует предусмотреть возможности станины для болгарки на перспективу, т. е., пригодности приспособления к выполнению с его помощью и других операций, для которых предназначена любая УШМ.

Дальнейшие вопросы будут рассматриваться в предположении, что все компоненты станины будут изготавливаться «с нуля». За основу можно, например, принять следующую конструкцию (см. рис. 1).

Рисунок 1 – Общий вид станины в сборе

Из рис. 1 следует, что станина данного исполнения состоит из:

1. Опорной рамы, которая может в дальнейшем устанавливаться на верстак или любую ровную поверхность. Рама сваривается из профильных труб, обладающих повышенной жёсткостью, в том числе и при вибрациях.
2. Круглого универсально-сборного приспособления с пазами 8 мм, на которое можно устанавливать изделия массой до 12 кг. На УСП устанавливается поворотный стол с винтовым регулирующим механизмом — маховичком и отсчётным лимбом. В качестве поворотного стола можно использовать ступицу от любой легковой автомашины, которая подойдёт по размерам.
3. Стола из толстолистового проката с крепёжными отверстиями.
4. Слесарных тисков для обрабатываемой заготовки (устанавливаются консольно, чтобы сбалансировать опрокидывающий момент от УСП).
5. Приваренной к раме вертикальной стойки, к которой прикрепляется сама болгарка.
6. Возвратного механизма.
7. Поворотного рычага с креплениями под инструмент.

Сам поворотный стол снабжается линейкой, которая должна отсчитывать угловые и линейные перемещения. Её расположение ясно из рис.2. Вместо заводской конструкции отсчётной линейки по чертежам можно изготовить и самодельную, используя комплект из двух обычных слесарных линеек, и измерителя углов. Для менее сложных работ подойдёт и малка-угломер.

Рисунок 2 – Вид на рабочий стол в установочном положении

При изготовлении рабочего стола своими руками следует предусмотреть радиусные закругления углов и возможность для перемещения слесарных тисков без нарушения общей центровки.

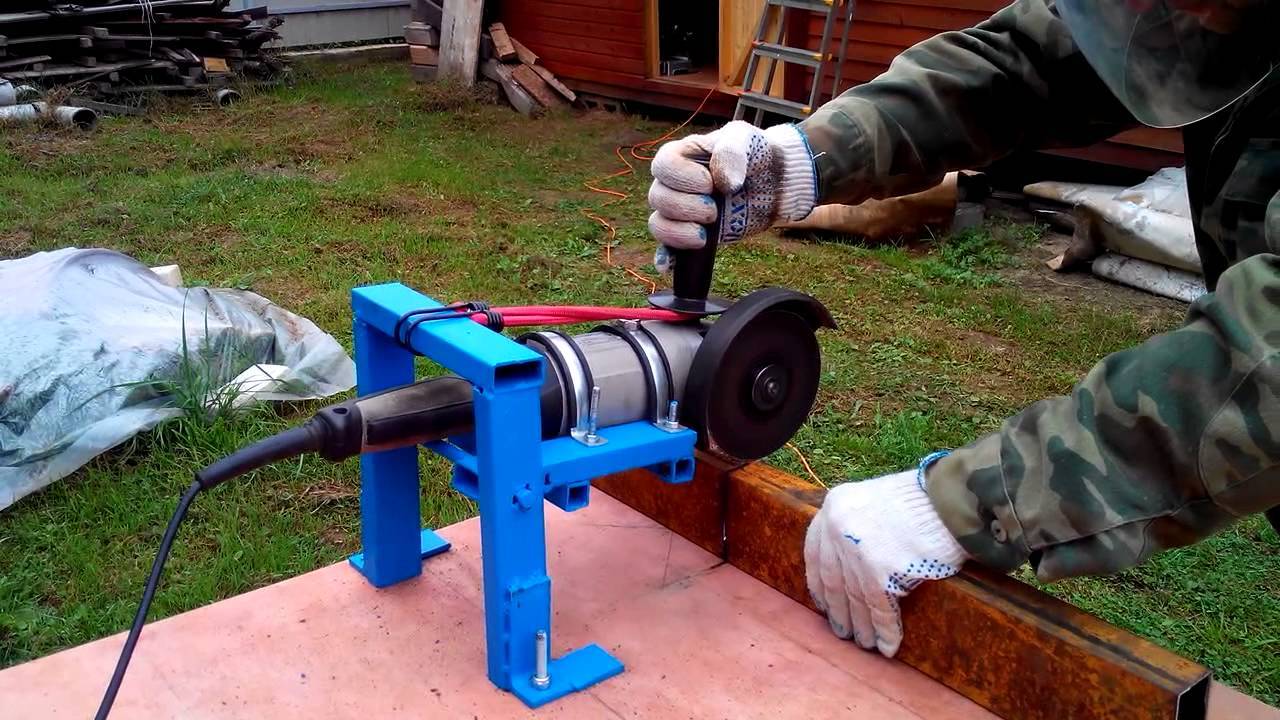

Самое простое приспособление для стойки УШМ

Собственно и стойкой это приспособление не назовешь, а работу с ним можно выполнить практически ту же, что обеспечивает самая технологичная стойка. Принцип его действия понятен из короткого видеоролика:

Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.

При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.

Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Недостатки

Отзывы на стойку или штатив для шлифовальной машины зависят от конкретного изделия и опыта использования. Из общих недостатков выделяют:

1. Может применяться лишь как устройство в любительской мастерской, для профессионалов не подойдет.
2. В основном китайского происхождения, что оставляет определенные вопросы по качеству изготовления.
3. Сравнительно опасны из-за простой защиты при работе с изделиями.
4. За счет простоты конструкции в скором времени появляются люфты, а также становятся менее крепкими соединения и зажимы.

Также подвергается критике низкое качество материалов, из которых изготавливается стойка, малый срок работы, недостаточная надежность узлов конструкции и маленький диапазон дисков от болгарки, с которыми может работать устройство. Еще один пункт касается цены на устройство, поскольку качественные стойки могут продаваться редко и по сравнительно высокой цене от 3000 рублей. Некоторые советуют применять самодельные устройства, так как их надежность иногда выше, нежели у покупных конструкций. Стойки для УШМ считаются достаточно удобным инструментом. Если необходимо выбрать качественный товар, то посмотрите не только на отзывы, но и на качество материалов и их технические характеристики. От того, насколько грамотно сделан выбор, будет зависеть качество обрезки нужных изделий и итоговый результат.

Источник

Материалы и инструменты

Первая трудность, с которой сталкивается домашний умелец на этапе подготовки, — поиск нужного материала.

Водопроводные трубы сгодятся для изготовления шарниров и направляющих, металлический уголок для станины.

Главным и самым сложным узлом стойки для болгарки является узел шарнира. На него приходятся наибольшие нагрузки, при этом маятниковый рычаг не должен произвольно отклоняться влево или вправо.

Отнеситесь к конструированию узла с наибольшим вниманием. Идеальным вариантом станет использование роликовых подшипников обеспечит наилучшие точность реза и жёсткость

Здесь лучше потратиться.

Поэтому подберите пару подшипников подходящих размеров — и уже «вокруг них» стройте остальную конструкцию.

Подшипники

Стойка для болгарки своими руками: узел шарнира

Но если с подшипниками не срослось, — можно подсмотреть варианты самодельных конструкций этого узла.

Качеством такая стойка для болгарки своими руками будет уступать подшипниковой, но не критично.

Для «фанерного» станка в качестве шарнирного узла вполне подойдут крепкие петли-навесы, используемые для крепления дверей и калиток.

Стойка для болгарки своими руками. Чертежи +19 фото 24

Для надёжной и плотной фиксации болгарки в держателе, ложе лучше обклеить мягким и прочным материалом. Например, кожзаменителем. А прижимать УШМ к держателю удобнее всего гибкими металлическими стяжками с винтовым узлом. Такие широко применяются в сантехнике и автосервисе.

Станину, на которую будет крепиться стойка для болгарки своими руками, лучше всего сделать из толстого листа металла. Возможны и другие варианты, вплоть до толстой фанеры, закреплённой на раме из деревянного бруса.

Не забудьте, что включение/выключение болгарки на стойке привычным образом теперь не получится.

Если в вашем распоряжении имеются металлические заготовки, то соединять их лучше всего сваркой. Если такой возможности нет, — придется обращаться за помощью к сварщикам, т.к. болтовые соединения со временем разбалтываются и сводят на нет всю жесткость металлического каркаса.

Стойка для болгарки своими руками. Чертежи +19 фото 25

Kanibaloff › Блог › Стойка для болгарки

Как не стараюсь отпилить болгаркой трубу или уголок — не всегда получается ровно. Точнее, почти никогда.

Вот, в процессе изготовления очередной самоделки психанул — бросил все дела и решил сделать стойку для болгарки. С ее помощью я смогу ровно отпиливать не только под 90°, но и под 45 и 30, и вообще под любым углом!

Размеры и конструкцию выдумывал по месту, исходя из материалов, имевшихся в наличии. Сейчас не то время, чтобы что-то покупать специально.__________________

Сначала нашел составляющие для шарнира, на котором будет поворачиваться болгарка.Для качественного реза шарнир должен быть достаточно мощным и без малейшего люфта.

Нашел старый вал и фланец от волговской помпы и несколько подшипников, в том числе и убитых.Собрал такой бутерброд, чтобы максимально раздвинуть подшипники между собой:

Для наружной обоймы шарнира нашел подходящую трубу

Она была немного великовата по диаметру, поэтому сделал продольный пропил, чтобы зажимать подшипники, как хомутом.

Приварил пару уголков и просверлил отверстия в нужных местах

Вторая составляющая стойки — маятник с креплением для болгарки.

Крепление болгарки выгнул из полосы 2,5 мм

Остальное — из профильной трубы 20х20

Крепление приваривал, стараясь максимально соблюсти параллельность болгарки к плоскости вращения рычага. Для этого, когда варил, в крепежные отверстия вставил стержни — по ним контролировал параллельность.

Для чего нужны все отверстия и приваренные гайки, станет понятно дальше._________________

Третья составляющая — основание.Оно сварено из уголка 32х32

Две профильные трубы 20х20 в середине — это направляющие для регулируемого упора, который должен фиксировать заготовку.

Стол сделал из пластины 30х30см толщиной 3мм, распиленной на 2 части. Крепится к основанию винтами М5.

В продолжении стола на основании приварена пластинка 3мм. Она для крепления возвратной пружины, и чтобы выровнять уровень стола дальше по направляющим.

После всех примерок и подгонок собрал стойку воедино:

Вот так крепится болгарка:

С одной стороны привинчивается штатной ручкой, с другой — болтом М8

Регулировка болгарки по вертикали — сверху и снизу двумя упорами (ножки от мебели)

Подшипники зажимаются в обойме Болтом М6

Обойма привинчена к основанию двумя болтами М6

Правое отверстие овальное, для того, чтобы можно было регулировать положение обоймы

Возвратная пружина — от волговских колодок.

Чтобы она не могла соскочить с крепления, сделал хомутик из оцинковки.

В одну запись всё не влазит — слишком много фотографий.

Продолжение (о регулировке положения болгарки и изготовлении упора) будет в следующей записи.

Техника безопасности

Как и при обращении с любым электрическим инструментом, следует соблюдать правила электрической безопасности. Нельзя работать в помещениях с высокой влажностью. При установке станка на улице желательно соорудить над рабочим местом хотя бы временный навес для защиты от осадков.

Как и любой режущий инструмент, УШМ, даже закреплённая в станке, требует неукоснительного соблюдения техники безопасности. Совершенно недопустима работа без защитного кожуха вокруг диска. А также обязательно применение защитных очков или прозрачного щитка.

Многие пренебрегают перчатками — и совершенно зря. Искры, вылетающие из-под пильного камня, только кажутся мелкими и неопасными. Крошки абразива и обрабатываемого материала летят как пули и могут проникать глубоко под кожу.

О том, как сделать металлическую стойку для болгарки своими руками, вы можете узнать далее.

Как сделать самодельный пылесборник

Простейший пылесборник для УШМ можно сделать из пластиковой бутылки от моторного масла
.

Делается насадка следующим образом.

После этих несложных действий можно использовать болгарку для обработки материалов, при резке которых создается много пыли.

Болгарка относится к категории инструментов, которые имеют высокую степень опасности нанесения травм. Связано это с тем, что пильный диск УШМ вращается на высоких оборотах, а вероятность заклинивания его в заготовке очень велика. Особенно это касается длинных продольных распилов, когда при нагревании металла происходит зажим абразивного инструмента. При резке труб удаляемый отрезок может поджимать отрезной диск – это ведет к разрыву тела полотна. Чтобы избежать негативных последствий работы с УШМ, применяется стойка для болгарки.

• простота в изготовлении и в работе;
• высокая надежность, так как здесь используется всего один подвижный узел;
• таким оборудованием не получится пилить под углом;
• сложно пилить листовой материал: маленькая точность и травмоопасность.

Устройство станины с поворотным механизмом для УШМ позволяет проводить все вышеописанные операции резки металла, но при этом добавляется функция пиления болгаркой под разными углами. Здесь также присутствует маятниковый узел, и, кроме него, сама опора маятника может поворачиваться, либо поворачивается упор-зажим, который удерживает заготовку. Особенности приспособления:

• расширенные возможности обработки металла УШМ;
• относительная простота конструкции;
• здесь более сложно получить точный перпендикулярный и угловой рез за счет поворотного механизма и необходимости калибровки угла.

Маятниковая станина

1. Опора или станина – часть, от которой отходит вертикальная стойка и куда укладывают заготовку для разрезания. Опорная часть также выполняет главную функцию – удержание всего станка в устойчивом положении.
2. Вертикальная неподвижная стойка, или штатив для УШМ, – этот элемент конструкции является частью маятникового механизма и опорой для подвижной консоли.
3. Подвижная планка или консоль – деталь, к которой непосредственно крепится болгарка.

Опорную часть в основном изготавливают из листового металла. В качестве нее может выступать заводская станина, например от сверлильного станка или любого другого, где имеется плоская платформа. На станине для УШМ обязательно должна присутствовать направляющая, куда упирают трубу во время резки. Направляющая не дает смещаться заготовке во время проведения операции. Кроме этого, для большего удобства можно снабдить опору прижимным механизмом, который будет неподвижно фиксировать трубу к направляющей во время работы УШМ.

Стойка, или штатив, – вертикально идущий вверх элемент. Он может быть изготовлен из профильной или круглой трубы. В верхней части крепится подшипниковый узел для подвижного соединения стойки с маятниковой консолью УШМ. Высота штатива зависит от размеров болгарки и устройства маятника. Тип трубы (ее геометрические параметры и толщину стенок) выбирают в зависимости от мощности и массы электроинструмента.

Маятниковая планка УШМ выполняет две функции. Во-первых, она жестко удерживает болгарку, тем самым не давая смещаться диску в осевом направлении. Во-вторых, с помощью нее совершается подача инструмента в область обработки, то есть УШМ может опускаться в рабочее положение, производить рез и снова возвращаться в исходную позицию. Для управления консолью на ней также предусмотрена специальная ручка.

Конструкция противовеса с амортизатором

1. Традиционный тип. Его делают при помощи установки грузика на хвосте консольной планки. Вес груза подбирают таким образом, чтобы в исходном положении болгарка была вверху, но при ее опускании на заготовку не приходилось прикладывать больших усилий.
2. Пружинный механизм в роли противовеса. В этом случае в верхнем положении УШМ удерживает сила упругости пружины. Наиболее подходящая для этих целей – пружина для закрывания дверного полотна.

Амортизатор или упор также является необходимым в конструкции стойки для болгарки. Основная задача такого элемента – не допустить перемещения инструмента при движении вниз ниже определенного уровня. В момент, когда труба полностью перерезана, опускание болгарки должно прекратиться.

Использование болгарки

Угловая шлифовальная машина (сокращенно УШМ) используется для резки и шлифовки различных материалов. Вариативность применения инструмента обеспечивается сменными рабочими дисками и мощностью устройства.

Маломощные или бытовые болгарки применяют в домашнем хозяйстве. Рассчитаны на использование дисков диаметром 115-125 мм. Инструмент имеет небольшие размеры, двигатель низкой мощности, малый вес. Не рассчитаны на продолжительную работу без перерывов, быстро перегреваются.

Профессиональные болгарки высокой мощности применяют в строительных работах и в производственных целях. Инструмент рассчитан на использование дисков 150-230 мм. Тяжелое и мощное устройство предназначено для длительной работы без риска перегрева двигателя.

Обратите внимание! Для резки деталей важную роль играет кромка диска, а при шлифовке используется вся поверхность насадки. Возможность быстрой замены рабочих поверхностей и высокая мощность инструмента позволяют увеличить спектр применения болгарки

Например, для изготовления самодельных станков. Станочное использование повышает уровень безопасности

Возможность быстрой замены рабочих поверхностей и высокая мощность инструмента позволяют увеличить спектр применения болгарки. Например, для изготовления самодельных станков. Станочное использование повышает уровень безопасности.

Порядок действий при самостоятельном изготовлении станка

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

1. Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
2. Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
3. Дополнительно можно соорудить механизм протяжки.
4. Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

Самодельный рабочий стол
