Ручная лебедка: устройство, виды и принцип действия

Механическая лебедка

По типу привода подразделяется на рычажную, с храповым механизмом вращения, и барабанную, в которой усилие от рукоятки передается посредством шестеренчатого или цепного редуктора.
Рычажная лебедка удобна за счет своей компактности.

Еще одно неоспоримое достоинство – ее не нужно крепить к станине или фундаменту. Достаточно растянуть трос между якорем и перемещаемым грузом, – и можно прилагать усилие от 400 кг до 4 тонн. Каждый ход рычага проворачивает катушку с тросом на определенный угол, подтягивая груз. Единственный недостаток – в барабан помещается мало троса, обычно 5-7 метров.

Барабанная лебедка требует стационарного размещения, и имеет более габаритные размеры. Однако это позволяет использовать трос в несколько десятков метров. Усилие умножается за счет передаточного отношения шестерен или цепной передачи. Отдельно идут конструкции с червячным приводом, но суть применения не меняется.

При наличии болгарки и сварочного аппарата – ручная самодельная лебедка по силам даже начинающему мастеру. Вся конструкция видна на фотографии:

Компоненты можно подобрать в запасниках вашей мастерской, или изготовить самостоятельно, с помощью болгарки и мощной дрели. Тяговое усилие подобной конструкции не больше 1000 кг. В домашнем хозяйстве большего и не требуется.

Так же точно, приложив смекалку – можно изготовить лебедку барабанную. Достаточно подобрать подходящую пару шестерен. Барабан делается из водопроводной трубы.

Трехмерная модель редуктора изображена на иллюстрации. Остальное – дело техники и подбор материалов.

ВАЖНО! При изготовлении подобных приспособлений требуется аккуратность и расчет конструкции. Разрушение механизма под действием большого веса может привести к травмам.

Есть еще вариант ручной лебедки, но это совсем уж экстремальный вариант

Хотя, в трудной ситуации такое приспособление может выручить

Есть еще вариант ручной лебедки, но это совсем уж экстремальный вариант. Хотя, в трудной ситуации такое приспособление может выручить.

Лучшие электрические переносные лебедки

Переносная электрическая лебедка – это тяговый агрегат, работающий от сети постоянного или переменного тока. Электролебедка предназначена для подъема и перемещения груза большого веса. Механизм справляется с грузами весом от 100 кг до 7 тонн. Состоит из металлической рамы, барабана, редуктора, электродвигателя, стальных крюков, тормоза. Часто дополнительным элементом является пульт управления. Переносные электролебедки часто используются на стройке, эвакуаторах и спецтехнике.

TOR SQ-01 1140455

Максимально мобильная скоростная переносная лебедка TOR SQ-01 1140455. Отличительная особенность заключается в легком и быстром разматывании лебедочного каната, мощность двигателя 1,2 кВт. Агрегат отличается износостойкостью, не выходит из строя в условиях повышенной влаги, не боится грязи, пониженной температуры. Выделяется на фоне остальных хорошими потребительскими качествами, часто используется в бытовых целях на объектах с невысокой интенсивностью работ. Питание от сети 220В, канат диаметром 5,8 мм, длина 4,6 м, грузоподъемность – 450 кг.

Достоинства

• Качественный трос-канат;
• Выдерживает резкие перепады температур;
• Хорошая скорость подмотки;
• Компактные габариты.

Недостатки

Нет пульта.

T-Max Atw Pro 2500

Переносная электролебедка с синтетическим тросом. Это легкий, компактный и вместе с тем мощный тип тягового механизма. Подходит на все случаи жизни: для буксирования, перемещения и подъема грузов. Агрегат на постоянных магнитах, с планетарным редуктором способен развивать максимальное тяговое усилие 1134 кг. Напряжение от клемм, к которым подключается электромотор 12В. Роликовые тросоукладчики осуществляют ровную и быструю намотку троса. Модель оснащена динамическим механическим тормозом, который надежно держит груз. Отличается низким потреблением тока даже при максимальной нагрузке.

В комплект входит: длинный провод, пульт управления, шаклы, стропы и сумка для транспортировки, хранения. Скорость намотки составляет 5,3 м/мин. Кевларовый трос диаметром 4.7 мм, длина – 15 м, диаметр барабана – 52 мм, вес конструкции – 14,38 кг.

Достоинства

• Планетарная передача;
• Пульт управления;
• Простой монтаж;
• Кевларовый износостойкий трос;
• Гарантия 1 год;

Недостатки

Большой вес.

Электролебедка T-Max Atw Pro 2500 не предназначена для стационарного монтажа на постоянное место. Чаще всего тяговый агрегат используют как переносной вспомогательный механизм.

Comeup DV-6s Carry On 12В

Тяговые механизмы с электрическим приводом тайваньского предприятия давно известны отечественным потребителям. Мощный мотор, высокая защита по стандарту IP66. Синтетический трос SK-75 герметично укрыт от пыли, влаги. Модель оснащена 3-х ступенчатым планетарным редуктором с поворотной возможностью под углом 90 градусов, благодаря этому работает на любой поверхности. Алюминиевый корпус выдерживает двукратную нагрузку. Эргономичный Т-образный рычаг позволяет быстро разматывать/наматывать строп. В комплектацию входит дистанционный пульт, комплект подсоединения, ремень. Электромотор мощностью 3,2 л.с., напряжение аккумулятора 12В.Прочный синтетический трос, длиной 24 метра, тяговое усилие – 2,7 т., вес -18 кг.

Достоинства

• Усиленная герметичная защита;
• Длинный трос;
• Пульт ДУ;
• Хорошая комплектация;
• Подходит для разных бамперов.

Недостатки

Высокая цена.

Пользователи давно хвалят данную модель за защитные качества, водонепроницаемость и универсальность. Способна осуществлять поднятие грузов под водой на глубине более 1 метра.

Преимущества и недостатки самодельной лебедки

Первый и вполне очевидный плюс — возможность сделать устройство, исходя из собственных нужд. Помимо этого, даже если что-то сломается, деталь без проблем можно заменить.

Второй плюс — минимум финансовых вложений. Большинство необходимых материалов можно найти у себя в гараже или в мастерской, особенно если вы занимаетесь изготовлением различных самоделок.

Также стоит отметить, что вы можете смастерить ручную лебедку не стандартного размера (по заводским стандартам), а больше или, наоборот, меньше, если в этом возникнет такая необходимость.

Если говорить о недостатках, то их не так уж и много. А точнее — всего один. Не у каждого есть в наличии необходимый инструмент и прямые руки, чтобы сделать подобный механизм. Но в таких случаях самый оптимальный вариант — не жадничать и приобрести нормальную лебедку в магазине.

Оцените запись

Типы лебедок

Лебедки приводятся в действие двумя различными способами. Наиболее распространенными являются электрические лебедки, которые используют аккумулятор автомобиля для вращения двигателя. Электрические лебедки, как правило, имеют более высокую скорость намотки и несколько проще в установке.

Кроме того, они имеют преимущество использования пульта дистанционного управления, который позволяет безопасно стоять подальше от лебедки и транспортного средства во время работы.

Основное различие между гидравлической и электрической лебедкой заключается в источнике питания. Гидравлические лебедки приводятся в действие насосом гидроусилителя руля автомобиля. Электрические лебедки соединены с аккумуляторной батареей автомобиля и электрической системой.

Электрическая лебедка является наиболее распространенным и широко используемым типом. Они достаточно долговечны и зачастую дешевле, чем гидравлическая лебедка, но если использовать их дольше, они могут перегреваться.

Поскольку электрическая лебедка потребляет много энергии от электрической системы автомобиля, важно убедиться, что для ее работы достаточно энергии. Посмотрите номинальную мощность лебедки производителя и убедитесь, что аккумулятор и генератор переменного тока вашего автомобиля могут обеспечить необходимую силу тока для работы на полную мощность, даже при включенных фарах. Таким образом, если вам придется использовать лебедку весь день, то вы можете столкнуться с проблемой с электрической системой вашего автомобиля (в этом случае выбирайте гидравлическую)

Таким образом, если вам придется использовать лебедку весь день, то вы можете столкнуться с проблемой с электрической системой вашего автомобиля (в этом случае выбирайте гидравлическую).

Если вы планируете часто использовать лебедку, то гидравлические лебедки — лучший выбор. У них нет проблем с перегревом, но есть и недостатки. Этот тип доступен не везде — лишь немногие производители производят гидравлические лебедки. При использовании этой лебедки двигатель должен работать, потому что он работает с насосом гидроусилителя руля.

Как выбрать электрическую лебедку?

Обращая внимание на грузоподъемность, некоторые владельцы забывают о других характеристиках этого полезного устройства, что приводит к ошибкам при покупке оборудования. Опишем основные параметры, влияющие на эксплуатацию:

1. Тип монтажа – в гараже больше пригодится мобильная лебедка электрическая подвесная с приводом тележки. Можно крепить данные механизмы на стене или горизонтальной плоскости. Выбор автомобильной электролебедки требует особого подхода с учетом модели транспортного средства.
2. Мощность – на тяговое усилие влияет масса груза, фактор трения (сопротивление движению), фактор подъема (вытягивается авто вверх или вперед).
3. Тип питания – 220 или 380 В или аккумулятор.
4. Тип управления – оснащена лебедка электрическая с пультом проводным или дистанционным.
5. Длина троса.
6. Диаметр троса.
7. Вес и габариты модели.

Рейтинг электрических лебедок

Правильно подобранная электролебедка способна выручить владельца авто в сложных ситуациях, помочь на стройке или в гараже. Разнообразие интересных моделей на рынке велико, поэтому просмотр рейтингов будет не лишним накануне покупки полезного приспособления для дома. Предлагаем небольшой ТОП электрических лебедок разного вида:

1. Электрическая лебедка COMEUP SEAL GEN2 9.5S – работает от 12 В, тяговое усилие 4300 кг, герметическое исполнение, алюминиевый корпус, синтетический трос.

Лебедка MASTER WINCH MW X8288 – мощность агрегата 6,8 л.с., трос 32 м, тяговое усилие 3760 кг, питание 12 В.

Спрут 9000 доступная автомобильная электрическая лебедка – мощность мотора 1,5 кВт, тяговое усилие 4000 кг, дистанционный пульт с кабелем длиной 4,5 м.

Sturm eh72201 – мощность 540 Вт, высота подъема 12 м, грузоподъемность 400 кг, хороший вариант для мастерских.

DENZEL TF-250 52011 – лебедка подъемная электрическая для стройплощадок с грузоподъемностью 250 кг, двигатель мощностью 540 Вт, питание 220 В, высота подъема 12 м, скорость 10 м/мин.

Индекс грузоподъемности и класс автомобиля

Данный показатель означает максимальный уровень усилия, которое лебедка может сгенерировать для перемещения автомобиля в горизонтальной плоскости. Индекс грузоподъемности обязательно должен превышать массу авто в 2–2,5 раза. При этом в расчет нужно брать не только вес машины по техпаспорту, но и общую величину в снаряженном состоянии, то есть с запаской, порогами, кенгурятником и прочими навесными приспособлениями, а также с пассажирами и грузом.

Чтобы определить, какую лебедку выбрать для той или иной модели машины, нужно в первую очередь обратить внимание на класс транспортного средства. Тяговое усилие в маркировке лебедочного оборудования обозначают специальным индексом, который исчисляется в фунтах, например 6000 lb или 9000 lb. Внедорожные авто по весу делятся на такие классы:

Внедорожные авто по весу делятся на такие классы:

• Легкий. В эту категорию входит отечественная «Нива», Daihatsu, отдельные модели Isuzu и Sportage. Им не нужны сверхмощные тяговые устройства. Вполне достаточно будет оборудования с индексом около 6000–8000.
• Средний. К данной категории относятся УАЗ, Pajero, Trooper, Wrangler, Discovery и аналогичные модели. В зависимости от условий эксплуатации для таких машин лучше приобрести установку с индексом 8000–9500.
• Тяжелый. Эта категория включает Land Cruiser, Patrol, Defender 110 и прочие подобные авто. Минимальное тяговое усилие лебедки для таких машин составляет 9000–9500. Если транспорт используется в экстремальном бездорожье, индекс должен превышать 12 000.

Виды ручных лебёдок

Отсутствие необходимости в источнике питания и мобильность установки, которой обладает тяговая лебедка с ручным приводом, делает её наиболее популярной. Её назначение принципиально отличается от талей, которые выполняют перемещение груза по вертикали. Если устанавливать электролебедку нет необходимости, или такая возможность отсутствует, покупка ручной модели будет наилучшим решением. Для понимания всех особенностей подобных механизмов следует знать их конструкцию и отличия.

Барабанная конструкция

Для снижения нагрузки при подтягивании машины используется редуктор, конструкция которого может быть нескольких видов. На барабане обязательно устанавливается направляющая, назначение которой состоит в исключении перекосов при сматывании троса. Такая лебедка для автомобиля имеет наибольшую грузоподъёмность среди ручных механизмов

При выборе подобных устройств следует обратить внимание на прочность корпуса. Именно на него приходятся основные нагрузки и его хлипкость или повреждения может стать причиной травмы

Монтажная конструкция

Использование барабана, хотя и достаточно удобно, значительно усложняет эксплуатацию тягового устройства. Не менее важен и тормоз на лебедке, способный удержать натяжение троса. Отказ от использования барабана позволил облегчить конструкцию и сделать её более мобильной. Такое устройство лебедки не требует для установки специальной площадки. Вытягивание троса происходит при его натяжении, что будет удобно использовать для транспорта, имеющего небольшой вес. Подобная конструкция не редкость в любом магазине, и имеет вполне доступную стоимость.

Цены на ручные лебедки

Цена ручной лебедки обусловлена ее типом, длиной и диаметром троса, производством. Так, рычажную установку китайской сборки реально купить за 1200-2000 рублей.

Отечественные образцы обойдутся в 3 раза дороже. Зато, российским лебедкам нет «сноса». Этим хвастаются и европейские образцы. Однако, они еще дороже отечественных.

При таком раскладе многие предпочитают более мощные лебедки с электроприводом. Цена многим не отличается, а возможностей дается больше.

Для неразбирающихся в приводах лебедок могут показаться выгодными предложения барабанных моделей с червячным приводом. Подвох, как указывалось в статье, кроется в их ненадежности.

Впрочем, для бытовых нужд такие установки приемлемы и даже выигрышны. Промышленные же нагрузки червячный привод вряд ли потянет.

Здесь идеальны многоскоростные шестеренчатые модели и некоторые рычажные варианты. Впрочем, в заводских условиях чаще используют электрические лебедки. Им посвятим отдельную статью.

Здравствуй, наш дорогой друг! Раз ты сейчас здесь, то наверняка с тобой случилась не самая приятная вещь, когда автомобиль застрял, и никакие попытки его вытащить оттуда своими силами не увенчались успехом. Это знакомая ситуация для множества автомобилистов. Выходом из нее считается лебедка ручная, которая легко помещается в багажник автомобиля и позволяет своими руками вызволить своего четырехколесного коня из цепких лап кювета или нашей замечательной дороги, состоящей из грязи и остатков асфальта.

Назначение электрических лебедок

Электрические лебедки считаются более сложным механизмом, так как их конструкция оснащена приводом, приводящим их в действие посредством электричества. В этой связи область применения зависит от наличия источника питания.

Назначением являются грузоподъемные работы,производства подъемно-транспортных операций, эвакуаторные и строительные-монтажные работы, буровые установки, краны, мачтовые подъемники, передвижение автомобилей, квадрациклов, а так же вагонов и цистерн по железнодорожным путям.

Назначение автомобильных лебедок и лебедок для квадрацикла

Прямым назначением лебедки для автомобиля и квадрацикла является возможность быстро и легко вытащить транспортное средство из непреодолимой ловушки. Это могут быть снежные заносы, грязь, трясина, непролазное болото и много другое. Это незаменимый атрибут для всех любителей активного отдыха спорта. Во время проведения экстремальных соревнований по офф-роуду, на охоте и на рыбалке, данный инструмент может стать единственным спасителем в экстренной и нестандартной ситуации.

Назначение строительно-монтажных тяговых лебедок

Электрические лебедки данного типа применяются для подъемно-транспортных работ, погрузки или разгрузки, в качестве элемента различных строительных подъемных механизмов для возведений и наружных отделок зданий, в том числе тяговая лебедка может использоваться для комплектации подъемных устройств, необходимых в производстве и строительстве. Комплектуются такие лебедки тросом или канатом. Рекомендуемый температурный режим работы: + 40; — 40 С. Места применения — не взрывоопасная среда. В отдельных случаях, лебедки производятся со специальным электрооборудованием.

Назначение маневровых лебедок

Одним из предназначений маневровых лебедок, является погрузка и разгрузка продукции с вагонов и применяются они в основном в железнодорожной отрасли. С целью транспортировки вагонов и полувагонов, железнодорожных платформ и цистерн, их устанавливают вблизи железнодорожных путей и на других прирельсовых участках.

Одна маневровая лебедка способна переместить до 17 ж/д вагонов либо платформ, с массой до 1,2 тыс. тонн, не учитывая при этом массу самого состава. По этой причине её применяют не только в комплектации маневрового устройства, но и в качестве его самого. Такие лебедки дают возможность сократить затраты на подобные работы, и обойтись без использования маневрового тепловоза. Ещё одним важным плюсом в маневровой лебедке, является её экономичный электродвигатель, с помощью которого достигаются минимальные электро затраты при эксплуатации.

Назначение буровых лебедок

Буровые лебедки предназначены для буровых работ, куда входит:

1. Опускание и подъем буровых вышек;
2. Подъем и спуск колонн бурильных труб;
3. Подведение долота на скважины;
4. Передача мощности на ротор;
5. Использование в составе буровых установок;

На ряду с буровыми лебедками, широкое применение в этой сфере находят вспомагательные буровые лебедки. Их назначением является транспортирование грузов и инструментария на буровые площадки с приемных мостиков, свинчивания и развинчивания обсадочных труб.

Использование ручной лебедки

Работа с грузоподъемным механизмом считается потенциально опасным делом, поэтому несоблюдение инструкции здесь нередко приводит к аварийным ситуациям. Опишем вкратце основные пункты, как пользоваться ручной лебедкой:

1. Поверхность, на которую крепят устройство, должна выдерживать максимальную грузоподъемность лебедки.
2. Максимальный вес поднимаемого или удерживаемого предмета должен быть вдвое меньше максимальной грузоподъемности приспособления.
3. Перед работой всегда осматривайте узлы механизма и трос, проверяйте лебедку без нагрузки.
4. Если требуется удерживать предмет на весу продолжительное время, то трос закрепляют, чтобы убрать нагрузку с лебедки.
5. При работе с тросами используйте кожаные перчатки.
6. На барабан трос наматывается с нижней части.
7. При использовании балласта для закрепления лебедки на земле, его вес должен вдвое превышать тяговое усилие.
8. Перемещение груза следует производить без рывков и плавно.
9. После использования трос аккуратно наматываем на барабан.

Что не допускается при ручном управлении лебедкой?

Каждый вид подъемно-транспортных приспособлений имеет свои особенности, поэтому всегда изучайте паспортные данные перед началом использования. Строительная ручная лебедка – полезный и функциональный механизм, требующий бережного отношения и соблюдения следующих правил безопасной эксплуатации:

1. Запрещено использовать лебедку с трещинами или деформациями на корпусе, с износом на шестернях.
2. Не используйте трос с признаками явного износа, обрывами проволоки.
3. Запрещено эксплуатировать крюк при износе в зеве более 10% высоты сечения, при нарушении крепления в обойме.
4. Нежелательно перемещать лебедкой грузы неопределенного веса или с весом, превышающим грузоподъемность устройства.
5. Не допускается эксплуатация лебедки при неисправности тормозов, при ненадежной навивке троса на барабан.

Разные типы и размеры отверток

В основном почти все модели отверток имеют рукоятку следующего типа: конец с широким круглым «затылком» без острых углов, около стержня — узкий промежуток. Ее длина в основном увеличивается пропорционально размерам инструмента. У небольших видов с коротким стержнем, которые используются для работы в труднодоступном пространстве, ручка по форме похожа на шарообразную. Круглая рукоятка предназначена для того, чтобы отвертка не падала со столов или других поверхностей. Для повышения сцепления с рукой поверхность ручки, обрабатывают резиной.

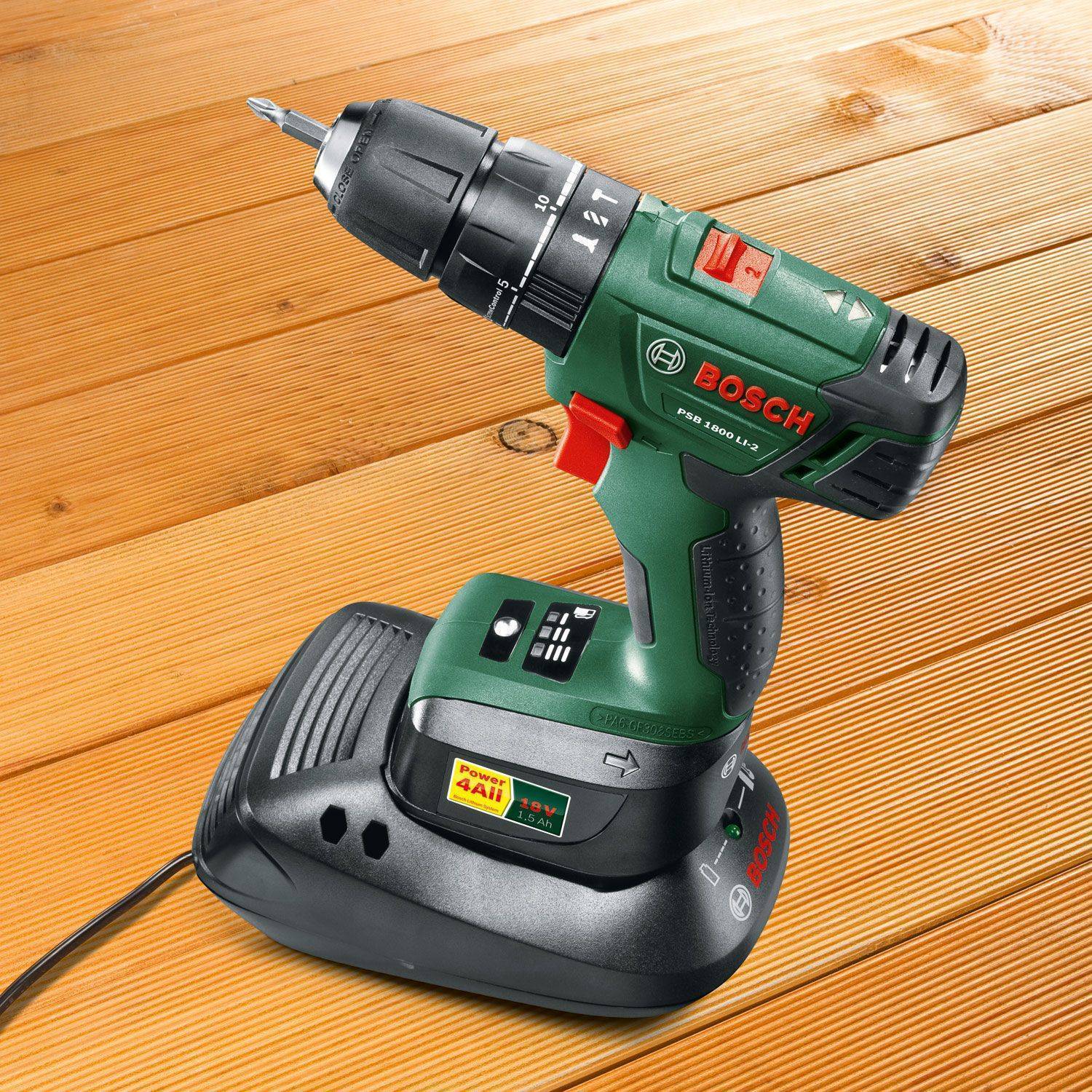

Шуруповерт фирмы BOSCH

При подборе отвертки необходимо взять ее и попробовать покрутить. Если инструмент подходит, то он будет приятно лежать в ладони. Приобретая дешевый инструмент, обязательно необходимо осмотреть торец ручки. Он всегда гладкий, без выпуклостей.

Виды отверток и их предназначения:

Модель отвертки Описание Плоская Ее также еще называют прямошлицевой, потому что вид ее рабочей части похож на плоскую лопатку. Она используется для работы с винтами, их можно встретить в (креплении розеток, дверных петель, простых полок и других элементов). Данная отвертка постоянно используется в быту. Крестовая Рабочая сторона похожа на конусообразный вид, имеет четыре грани в виде креста. Благодаря такой модели получается много мест соприкосновения, а рабочий контакт повышается почти втроем, по сравнению с моделью, указанной выше

Получается прочно затянуть крепеж, что достаточно важно, потому что такая отвертка часто используется в ремонте машин или техники. Звездообразная Рабочая часть имеет сечение в виде шестиконечной звездочки

Крепеж с таким наконечником применяется при сборке мобильных телефонов и другой техники, потому сфера применения этой модели очень узкая.

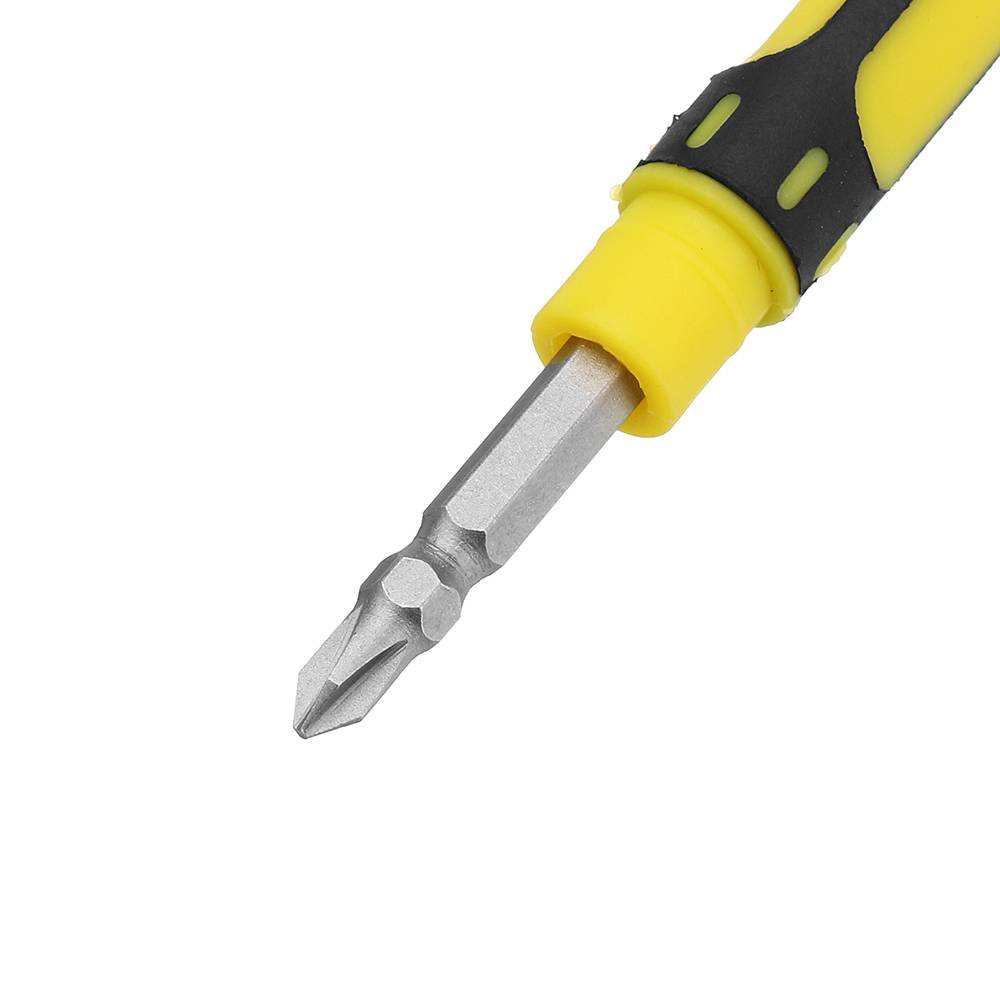

Кончик крестовой отвертки

Область применения и устройство

  Полные характеристики и цены моделей представлены в разделе лебедки электрические

Электрические лебедки значительно разнятся как по конструкции, так и по сфере применения. При проведении монтажных работ обычно применяют однобарабанные электрические лебедки реверсивного типа, комбинируя их с полиспастами.

Как правило, тяговое усилие таких лебедок бывает от 3,2 до 125 кН, а скорость навивки каната на барабан от 0,5 до 0,1 метра в секунду.

Канатоемкость таких электрических лебедок находится в диапазоне от 80 до 800 метров. Впрочем, существует возможность заказать специальную лебедку с тяговым усилием от 100 до 320 кН и канатом 1000 — 1200 метров на барабане.

В том случае если проводятся работы по монтажу крупногабаритного и тяжелого оборудования рекомендуется применять тихоходные электрические лебедки со скоростью навивки каната на барабан не более 3 — 10 метров в минуту.

1 — электродвигатель; 2 — редуктор; 3 — барабан; 4 — станина

  Полные характеристики и цены таких моделей представлены в разделе лебедки ручные

Лебедки с ручным приводом (ручные лебедки) целесообразно применять, когда не требуется большая грузоподъемность и высокая скорость подъема груза. Ручные лебедки просты в конструкции и надежны, удобны в применении и просты в обслуживании. Единственный их недостаток заключается в том, что работают они при помощи мускульной силы человека, вследствие чего обладают невысокой производительностью. Но в тех случаях, когда производительность не очень важна, а автономность работы является главным критерием — ручная лебедка незаменима.

1,6 — зубчатые передачи; 2 — барабан; 3 — собачка; 4 — храповое колесо; 5 — шкив; 7 — рукоятка; 8 — трос; 9 — груз; 10 — рычаг

Современные ручные лебедки представлены четырьмя основными типами: барабанные лебедки, червячные лебедки, рычажные лебедки и монтажно-тяговые механизмы (МТМ). В ручной лебедке барабан вращается через две зубчатые передачи при помощи рукояти. Для того чтобы не происходило произвольное опускание груза, применяется специальное устройство. Это устройство представляет собой колесо-храповик жестко связанное с зубчатым колесом зацепления лебедки и собачкой. При этом собачка закрепляется в шкиве, охваченном тормозной лентой. Суть работы этого устройства в том, что поднимаемый ручной лебедкой груз силой своей тяжести затягивает ленту и этим создает тормозной момент являющийся достаточным для эффективного удержания этого груза в нужном положении. При выполнении ручной лебедкой операций по подъему грузов, собачка производит скольжение по зубъям храпового колеса. Для того чтобы груз опустился следует приподнять рычаг лебедки. В этом случае шкив сможет поворачиваться, что приведет к опусканию груза под действием его собственной тяжести.

Отдельно стоит описать монтажно-тяговые механизмы или лебедки МТМ. Конструкция лебедок этого типа выполнена на одном простом принципе — принципе протягивания, не требующем наматывания троса на барабан лебедки. Это позволяет использовать канаты любой необходимой длины, не оглядываясь на канатоемкость барабана. У лебедок МТМ есть и существенный недостаток: Во время эксплуатации нельзя ни в коем случае допускать загрязнения механизма лебедки и каната так как этот тип лебедок крайне чувствителен к абразивному износу.

  Полные характеристики и цены моделей представлены в разделе лебедки МТМ

Описать все типы лебедок, учитывая их количество и разнообразие, в одной статье невозможно. Мы лишь попытались дать вам представление об основных принципах их работы и областях применения. Подробнее с нашими ручными и электрическими лебедками можно ознакомиться в разделе лебедки .

Copyright Liftcenter полное или частичное копирование без письменного разрешения запрещено.

Критерии выбора

Конструктивные особенности оборудования — не единственный аспект, который необходимо рассматривать при покупке инструмента. Существует ещё несколько важных моментов, требующих внимания:

• Длина троса. Удобнее являются более длинные детали. Хотя на рынке довольно сложно найти лебёдку с тросом больше пяти метров.
• Тяговое усилие. Зачастую продавцы утверждают, что достаточно пятисот килограмм тягового усилия. Однако на практике этого показателя зачастую не хватает и оборудование не справляется с поставленной задачей. Оптимальным весом считается как минимум тысяча килограмм.
• Поперечное сечение троса. В этом случае слишком толстый элемент не является лучшим вариантом, поскольку на барабан поместится небольшая его длина. Оптимальный диаметр равен шести миллиметрам, чего вполне достаточно, например, для извлечения автомобиля из грязевой ловушки.
• Ремень или трос. Оба этих компонента могут быть использованы на лебёдке. Но вот какой именно — личное решение владельца. Ремень довольно недолговечен, но удобен в эксплуатации и дешевле. Трос способен прослужить значительно дольше, но его тяжело укладывать на барабан. Если оборудование будет использоваться нечасто, то, наверное, правильнее обзавестись именно первым вариантом.

Как заключение можно кратко перечислить основные аспекты, касающиеся этого оборудования:

1. Для эксплуатации в гараже лучше приобретать лебёдки барабанного типа с червячным редуктором. А чтобы применять оборудование в полевых условиях лучше подойдёт рычажная модификация.
2. Упорный зуб храповика должен обладать достаточной шириной, что предотвращает незапланированное выскальзывание из него фиксатора.
3. Намоточный барабан лучше выбирать с диаметром более 45 миллиметров.
4. Качественная рама рычажной лебёдки изготавливается из металла толще трёх миллиметров.
5. Оборудование будет лучше справляться с поставленными задачами, если его тяговое усилие составит не менее 1 тыс. килограмм.
6. Оптимальная толщина троса равна шести миллиметрам.
7. Стоит выбирать механизм с телескопическим рычагом. Как вариант этот элемент может быть оборудован специальным усилителем.

Основные виды лебедок

В зависимости от назначения и конструкции лебедки делятся на следующе виды.

По устройству тягового органа лебедки бывают:

1. канатные,
2. цепные,
3. тросовые.

По виду установки лебедки делятся на:

• стационарные – они имеют жесткое крепление к потолку, стене или полу;
• мобильные – перемещаются на тележках или посредством специальных подвесов.

По количеству приводных барабанов лебедки бывают таких видов:

• однобарабанные,
• двухбарабанные,
• многобарабанные.

В зависимости от вида барабана лебедки выпускаются таких типов:

• нарезные,
• гладкие,
• фрикционные.

По особенностям конструкции лебедки могут быть:

• рычажные,
• барабанные,
• червячные.

Лебедка ручная барабанная

Эти механизмы даже внешне похожи на автомобильные лебедки, установленные на спецтранспорте. Они состоят из барабана и редуктора. Последний, применительно к ручным лебедкам, может быть шестеренчатым или червячным.  Барабан служит для наматывания стального троса или  ленты.

Червячные ручные лебедки обладают одним неоспоримым преимуществом. На редукторе такого типа гораздо проще реализуется система, позволяющая в нужный момент застопорить лебедку. Это значительно повышает безопасность  ее использования. Кроме того, червячная ручная лебедка обладает большой надежностью и многообразием способов крепления.  Правда такой механизм не лишен и недостатков:

1. Приличные габариты. Отзывы владельцев свидетельствуют, что червячная лебедка больше подходит для использования в гараже;
2. Относительно небольшая масса, которую способен тянуть такой механизм;
3. Червячный редуктор достаточно сложен, требует постоянного обслуживания и очень критичен к грязи.

Все вышеперечисленное свидетельствует о том, что лебедка этого типа — не самый лучший вариант для мобильного устройства.

Шестеренчатые ручные лебедки также состоят из барабана и редуктора с ручкой. Они более просты в изготовлении, а потому при прочих равных несколько дешевле червячных. Трос здесь фиксируется с помощью храповика, который должен обладать достаточной надежностью. Редуктор гораздо проще в обслуживание,  наличие пары шестерен, предъявляет особые требования к качеству металла, из которого они изготовлены. Поэтому лучше брать изделия известных производителей и не гнаться за дешевизной.

Независимо от конструкции все барабанные лебедки обладают следующими недостатками:

• Размер барабана ограничен габаритами механизма. Это ограничивает длину троса;
• Внутренний диаметр барабана очень мал. Если применяется стальной трос, то при наматывании он подвергается сильному изгибу. Поэтому, при интенсивном использовании, быстро выходит из строя;
• Еще одно слабое место – механизм укладки троса. Он, часто не выдерживает нагрузок и перестает выполнять свои функции. Как результат, трос начинает попадать в шестерни редуктора, а это потеря времени и нервов.

Вывод: Ручные лебедки барабанного типа не всегда удобны для использования в полевых условиях. Эксперты рекомендуют приобретать их для гаражной эксплуатации.

Рычажные ручные лебедки

Именно эту разновидность ручных лебедок водители чаще всего используют для вызволения своих автомобилей. Стандартная конструкция включает в себя металлическую раму с расположенным внутри ее механизмом.

Хотите экономить и не платить за глушитель? Смотрите,  насколько просто самостоятельное изготовление прямоточного глушителя.

Покрытие автомобиля жидкой резиной: в ногу со временем?

Он приводится в действие с помощью рычага на корпусе лебедки.  Благодаря тому, что к рычагу можно приложить большее усилие, такие механизмы способны помочь в более сложных ситуациях, чем барабанные. Тяговое усилие ручных рычажных лебедок достигает нескольких тонн. И это со стандартным рычагом. Если его усилить, то вытащить автомобиль можно быстрее, потратив на это меньше усилий. Некоторые уважающие себя производители включают такой усилитель в комплект поставки или делают рычаг телескопическим.

Одним из основных элементов рычажного механизма является так называемый храповик. Он фиксирует трос в натянутом состоянии. Храповик представляет собой колесо с расположенными на нем упорными зубьями. В каждый из них, поочередно, упирается специальный штырь – фиксатор, не давая колесу крутиться в обратную сторону, обеспечивая тем самым натяжку троса.

Естественно, что вся нагрузка ложиться на раму лебедки. Поэтому она должна быть изготовлена из металла соответствующей толщины и качества. В противном случае, она просто деформируется. Не стоит покупать рычажную лебедку, если ее рама сделана из металла толщиной менее 3-мм.

Благодаря небольшим габаритам работать механизмом можно даже в самом неудобном месте. Кроме того, в отличие от барабанной, рычажная лебедка не требует обязательного крепления корпуса. Но нужно иметь в виду, что чем меньше намоточный барабан, тем большее усилие придется прилагать. Поэтому внутренний диаметр барабана должен быть не меньше 45 мм.
