Делаем паяльную станцию своими руками

Станция на 100 В

На 100 В паяльная станция (своими руками сделанная) больше всего подходит для работы со стальными поверхностями. При этом с алюминием они также справляются хорошо. Катушка индуктивности для таких устройств подбирается с пороговым напряжением около 15 В. Конденсаторы чаще всего используются мультисистемные. Встретить резисторы открытого типа можно довольно редко. В данной ситуации целесообразнее задуматься над приобретением кардиодных аналогов. Минимальный параметр проводимости тока должен составлять 34 мк.

Степень искажения у приборов зависит от используемой платы. Модели с маркировкой РР20 для указанных станций подходят идеально. Однако модулятор для них следует подбирать отдельно. Многие специалисты отдают предпочтение широкополосным аналогам. Максимальное отрицательное сопротивление, которое они способны выдерживать, находится на уровне 35 Ом.

Принцип работы и общие характеристики

Паяльная станция, а иногда ее называют станком или установкой это устройство, которое широко применяют и в быту, и в электронике, и электротехнике. Основное предназначение этого оборудования – групповая или единичная пайка деталей.

В конструкцию этого оборудования входят следующие компоненты:

  1. Блок управления, который контролирует рабочие параметры работы устройства.
  2. Паяльник, предназначенный для выполнения пайки.
  3. Пинцет, участвующий в сборке/разборке элементов, устанавливаемых на печатную плату.
  4. Фен, который предназначен для нагрева сборочного места. Его можно использовать для выполнения как единичных, так и групповых операций.
  5. Источник тепла, используемый для нагрева печатной платы для определенной в технологическом процессе температуры.
  6. Прибор для удаления лишнего олова.
  7. Вспомогательную оснастку – подставки и пр.
  8. Браслеты, которые снимают статическое напряжение.

Самодельная паяльная станция

Самые простые станции включают в себя паяльники, контролирующего прибора и подставки под паяльник. Ключевое отличие станции с феном от традиционного паяльника заключается в том, использование этого станка позволяет не только соединять между собой детали, но, при этом оптимизировать температурный режим. В состав станции входят различные приспособления, которые не только повышают производительность, но и обеспечивают безопасность работника.

И конечно нельзя забывать то, что паяльные станции с феном оснащены приспособлением для снятия статического напряжения.

Характеристики, а так же принципы работы станции с феном не отличаются большой сложностью, и это позволяет, соорудить паяльную станцию с феном своими руками.

Список компонентов

Для сборки печатной платы и корпуса потребуются следующие компоненты и материалы:

  1. BQ1. Энкодер EC12E24204A8
  2. C1. Конденсатор электролитический 35В, 10мкФ
  3. C2, C4-C9. Конденсаторы керамические X7R, 0.1мкФ, 10%, 50В
  4. C3. Конденсатор электролитический 10В, 47мкФ
  5. DD1. Микроконтроллер ATmega8A-PU в корпусе DIP-28
  6. DA1. CСтабилизатор L7805CV на 5В в корпусе TO-220
  7. DA2. Операционный усилитель LM358DT в корпусе DIP-8
  8. HG1. Семисегментный трехразрядный индикатор с общим катодом BC56-12GWA.Также на плате предусмотрено посадочное место под дешевый аналог.
  9. HL1. Любой индикаторный светодиод на ток 20мА с шагом выводов 2,54мм
  10. R2,R7. Резисторы 300 Ом, 0,125Вт — 2шт
  11. R6, R8-R20. Резисторы 1кОм, 0,125Вт — 13шт
  12. R3. Резистор 10кОм, 0,125Вт
  13. R5. Резистор 100кОм, 0,125Вт
  14. R1. Резистор 1МОм, 0,125Вт
  15. R4. Резистор подстроечный 3296W 100кОм
  16. VT1. Полевой транзистор IRF3205PBF в корпусе TO-220
  17. VT2-VT4. Транзисторы BC547BTA в корпусе TO-92 — 3шт
  18. XS1. Клемма на два контакта с шагом выводов 5,08мм
  19. Клемма на два контакта с шагом выводов 3,81мм
  20. Клемма на три контакта с шагом выводов 3,81мм
  21. Радиатор для стабилизатора FK301
  22. Колодка для корпуса DIP-28
  23. Колодка для корпуса DIP-8
  24. Разъем для подключения паяльника
  25. Выключатель питания SWR-45 B-W(13-KN1-1)
  26. Паяльник. О нем мы еще позже напишем
  27. Детали из оргстекла для корпуса (файлы для резки в конце статьи)
  28. Ручка энкодера. Можно купить ее, а можно напечатать на 3D-принтере. Файл для скачивания модели в конце статьи
  29. Винт М3х10 — 2шт
  30. Винт М3х14 — 4шт
  31. Винт М3х30 — 4шт
  32. Гайка М3 — 2шт
  33. Гайка М3 квадратная — 8шт
  34. Шайба М3 — 8шт
  35. Шайба М3 гроверная — 8шт
  36. Также для сборки потребуются монтажные провода, стяжки и термоусадочная трубка

Вот так выглядит комплект всех деталей:

Комплект деталей для сборки паяльной станции Simple Solder MK936

Рекомендации по сборке самодельной паяльной станции с феном

Для начала разберемся в особенностях схемы паяльного фена.
В домашних условиях легче и дешевле всего сделать паяльную станцию своими руками с феном на вентиляторе, а в качестве нагревателя использовать спираль. Керамический нагреватель дорогой, и при резких изменениях температуры он может просто потрескаться. Компрессор в домашних условиях сконструировать сложно. К тому же, компрессор к фену не присоединишь, поэтому от основного блока придется еще проводить трубку для воздуха, что вносит значительные неудобства.

В качестве нагнетателя можно использовать любой малогабаритный вентилятор. В нашем случае – кулер от блока питания компьютера. Он будет находиться возле ручки термофена. К нему нужно будет присоединить трубку, в которой воздух будет нагреваться и выходить на паяемый элемент.

На торце кулера нужно вырезать отверстие, через которое воздух будет попадать в трубку (сопло) с нагревателем. С одной стороны кулер нужно плотно закрыть, чтобы при работе воздух проходил только в трубку, а не выходил в окружающую среду. Нагнетатель устанавливается в задней части фена.

Любой начинающий радиолюбитель и домашний мастер должен знать все тонкости — как правильно паять паяльником. Главными условиями качественной пайки являются обеспечение зачистки и обслуживания деталей перед соединением, а также необходимый прогрев во время самого процесса.

Для многих элементов — микросхем и некоторых транзисторов — подходит специальный паяльник, который обеспечит безопасную пайку и защитит от перегрева. Об особенностях такого инструмента можно узнать тут.

Нагреватель собрать куда сложнее. Нихромовая проволока накручивается в виде спирали на основание. Витки спирали не должны касаться друг друга. Длина спирали рассчитывается из условия, что ее сопротивление должно быть 70-90 Ом. В качестве основания должно быть выбрано основание с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Для конструирования термофена много деталей можно взять из старых фенов для волос. В каждом фене, даже самом простом и дешевом, можно найти слюдяные пластины. Из таких пластин нужно собрать крестообразное основание для спирали.

Кроме того, можно использовать основание из старых паяльников или галогенных ламп для прожекторов. Основание на 5-7 сантиметров должно оставаться не занятым спиралью. От спирали отводим концы по основанию, в виде проволоки. Затем эту N-сантиметровую часть плотно обматываем жаропрочной тканью.

После этого нужно сделать трубку (сопло) из фарфора, керамики и т.п. Диаметр рассчитываем так, чтобы между внутренними стенками сопла и спиралью оставался небольшой зазор. Сверху на трубку наклеиваются термоизоляционные материалы: асбестовый слой, стекловолокно и т.д. Такая изоляция обеспечит большее КПД фена, а также возможность спокойно браться за него руками.

Нагревательный элемент и сопло по отдельности крепятся к нагнетателю так, чтобы воздух поступал в трубку, а нагреватель находился точно посередине внутри сопла. Место скрепления сопла с нагнетателем нужно заизолировать, чтобы не выходил воздух.

До того, как подключить светодиодную ленту в машине, необходимо её правильно подобрать. Для этого следует учитывать следующие параметры устройства для LED подсветки транспортного средства: тип, плотность, мощность, цвет и влагозащита.

При включении светодиодных лент в домашних условиях используют блок питания на 12 Вольт, который служит стабилизатором тока в цепи диода. LED люстры в жилых помещениях устанавливают не только для улучшения дизайна и интерьера, но и как удобный осветительный прибор, которым можно управлять дистанционным пультом.

У нас получилась конструкция, по форме немного напоминающая пистолет. Для удобства можно прикреплять к корпусу всевозможные ручки и держатели. Специальные насадки можно купить или выточить собственноручно из термостойкого металла.

От изготовленного термофена к основному блоку должны отходить 4 провода. Выходить они будут из задней части фена. Лучше собрать их вместе и повторно заизолировать.

После изготовления термофена нужно сделать основной блок, который будет выполнять функцию регулятора и выключателя.

В корпусе блока размещаем два реостата. Один будет регулировать мощность потока воздуха, другой – мощность нагревательного элемента. Выключатель лучше сделать общий, для нагревателя и нагнетателя.

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю. Остается сделать выход для розетки, и термовоздушная паяльная станция будет готова.

Профессиональное оборудование

ATTEN ST-862D и Quick 861DW

Lukey 702 даже сравнивать нет смысла с этими станциями. У этих станций мощность фена 1 кВт.
Еще у таких станций есть угловые насадки на фен, с которыми удобно работать под микроскопом.
Настоящая битва титанов.

https://youtube.com/watch?v=wYCmU6jMLo8%3F

JBC и HAKKO

Паяльные станции от этой компании, как и от японской HAKKO, не дают шансов ни китайским Т12 ни китайским TS. Только вот цена на них может достигать даже 600 000 рублей. Термопинцеты, насадки для любых микросхем, удобная и продуманная эргономика и высочайшее качество. Даже нет особого смысла рассматривать их, поскольку новичкам такие станции даже в теории не нужны.

https://youtube.com/watch?v=Dy_VBDf0Ti4%3F

Нижний и верхний подогрев

Также не стоит забывать о нижнем и верхнем подогреве (ИК нагрев). Без них качественно паять массивные BGA чипы не получится. А паять огромное количество одинаковых плат с применением паяльной пасты используя только один фен — та еще задачка. Подробнее прочитать об этом можно в статье про пайку.
Термопро — недешёвое оборудование, но для начала можно собрать свой нижний подогрев при помощи доступных комплектующих.

Паяльная станция (контроллер фена)

Дело было так: со временем у меня появилась потребность в паяльном фене. Эта вещь бесспорно полезная и уже, можно сказать, незаменима. Сам фен я купил у китайцев, а контроллер решил сделать самому…


Можно с легкостью найти кучу готовых конструкций. К примеру, вот эта является довольно популярной, но мне не нравится 317 на вентиляторе. Это можно заменить шимом и полевичком. Тем более моторчик на 24 В 0.15А и он дует он довольно слабо. Наиболее мне понравилась эта конструкция. Особенно схема включения / выключения: здесь по нажатии кнопки контроллер включает реле и держит питания на плату. А при необходимости выключения — охладит фен, выключит реле и сам себя. Возможно это типична схема такого включения, но увидел её я впервые.

Я решил сделать ни сё, ни то, а что-то своё. Пытался использовать минимум деталей. Получился не минимум, но удовлетворительно.

Интерфейс реализован на 3х сегментных индикаторах и энкодере с кнопкой. Меню контроллера имеет три режима: отображение текущей температуры, установление температуры и установления потока. Выключается фен при замыкании геркона (в подставке в фена должна быть магнитик). На подставке нагреватель выключается, но вентилятор работает пока его не охладит.

Начитавшись о самовоспламенения паяльных станций поставил на линию нагревателя реле. Когда фен работает, то реле включено и корректировка температуры происходит с помощью 2х тиристоров, включенных антипараллельно. Управление тиристорами стандартно — через оптопары. Последовательно с диодами оптопар включено светодиод для визуально контроля нагрева. Это все можно заменить и одним симистором, но тогда стоит поставить фильтр на 220.

В контроллере еще осталось 3 ноги + RST. В принципе можно подключить ещёпаяльник типа Т12 (как раз нагреватель, термопара и вибродатчик). С аппаратной частью все. Все узлы достаточно стандартны.

Программная часть тоже короткая. В основном все происходит в прерывании по таймеру, а в while (1) крутится простое меню. Выставленную температуру и поток контроллер записывает в eeprom. Для стабилизации показа термопары использовал простенький фильтр Калмана:

adc_val= read_adc(4);//read new adc value adc=0.8*adc+0.2*adc_val; //Kalman filter Я этот проект делал для своего саморазвития, поэтому схему и код добавил к статье. Я не спорю, что у китайцев это проще купить (возможно даже дешевле).

Если будете повторять, то следует поставить dc / dc преобразователь на плате, это уменьшит количество подключений и необходимых напряжений. Сначала я ставил кренку, но она сильно грелась. Стоит, также, разнести на плате низковольтную часть и часть 220. У меня, например, она вынесенное в хвост платы.

Виды ИПС

По типу инфракрасного излучателя различают два вида ИПС:

  1. Керамические;
  2. Кварцевые.

Керамические

Термовоздушная паяльная станция

Примером керамической инфракрасной паяльной станции является модель Achi ir6000. Станция обладает массой достоинств. Она зарекомендовала себя как надёжное, прочное и долговечное оборудование. Рабочая температура в зоне пайки достигается в течение 10 минут. В станциях такого типа используется сплошной плоский или полый керамический излучатель.

Кварцевые

В отличие от керамического паяльника, кварцевая станция достигает максимального нагрева за 30 секунд. Кварцевые станции очень чувствительны к частым циклам включения – выключения.

Внимание! Если специфика паяльного режима требует в течение короткого периода нескольких отключений оборудования, то лучше пользоваться керамической паяльной станцией

Сборка

Инфракрасную головку мощностью около 400-450 Вт, необходимо закрепить на штативе, используя крепеж, элементы которого легко приобрести в торговой сети, для контроля температуры верхнего нагревательного узла необходимо применить вторую термопару.

Она должна быть установлена вместе с нагревателем. Кабель можно проложить в гибком металлорукаве. Штатив паяльной станции необходимо крепить таким образом, чтобы ИК-головка могла свободно перемещаться над всей поверхностью.

На корпусе термостола необходимо предусмотреть кронштейны для фиксации платы. Она должна располагаться на несколько сантиметров выше галогеновых ламп. Для кронштейнов можно применить подходящие алюминиевые профили.

Контроллер для инфракрасной паяльной станции помещается в корпус, который можно изготовить самостоятельно из листового металла, лучше из оцинкованной стали.

При необходимости в корпус можно встроить такие же вентиляторы охлаждения, какие используются в корпусе компьютера.

После сборки самой конструкции предстоит отладка всей схемы инфракрасной паяльной станции. Это производится опытным путем, многократно запуская схему и производя замеры. Процесс нелегкий, но после настройки он даст свои результаты – паяльная станция будет работать правильно.

Варианты пайки

Причиной того, что современный рынок способен предложить широкий спектр паяльного оборудования является тот факт, что обыкновенный бытовой паяльник стал инструментом, который можно купить на каждом углу. А вот паяет он далеко не все современные приборы.

При помощи паяльной станции, которую можно сделать своими руками, есть возможность производить ремонт любого электрического оборудования, в том числе такого сложного и высокоточного, как материнская плата компьютера.

Прежде, чем приступить к конструкции и начать описывать самодельный цифровой паяльный механизм, рассмотрим, какой может быть станция и какие типы пайки существуют.

Станции условно можно классифицировать таким образом:

  • контактного типа;
  • контактного типа без применения свинца;
  • термовоздушного типа;
  • комбинированно-термовоздушного типа;
  • демонтажного типа;
  • инфракрасные станции.

Самый простой вид – контактный. Его строение мало чем отличается от привычного паяльника, однако контактное оборудование лишено многих конструктивных недостатков, которые есть у паяльников.

Контактная пайка

Главной проблемой паяльника является чрезмерный нагрев радиокомпонентов, в частности транзисторов, диодов, тиристоров. Из-за высокой температуры, полупроводниковые элементы начинают менять свою вольтамперную характеристику и нарушать протекание электрического тока в цепи.

Именно поэтому становится невозможным регулировать температуру нагревательных элементов, иными словами традиционный паяльник рано или поздно перестает «слушать» — температура либо неограниченно растет, либо перестает расти вообще.

Таким образом, после достигнутых 400 °C, пайка может быть безопасной только из-за краткосрочного контакта «жало-припой».

Приступая к созданию контактной паяльной станции, или выбирая одну из моделей, которые уже предложены на рынке, следует понимать, что она должна содержать блок питания, включающий в свою конструкцию гальваническую развязку. Именно такой механизм «питание — нагреватель» гарантирует адекватную регулировку напряжения и температуры прогрева. Чаще всего наиболее рациональной температурой нагрева является 250-350 °C.

Бесконтактная пайка

Бесконтактными (термовоздушными) паяльными станциями являются такие установки, которые отлично подходят для ремонта мобильных телефонов, крупной и мелкой бытовой техники. Мощность таких установок крайне высока, они отлично справляются как с припоями, содержащими свинец, так и с бессвинцовыми.

Однако следует помнить, что применять такие устройства для микросхем BGA-типа нельзя. Термовоздушная, бесконтактная пайка представляет собой симбиоз строительного фена и паяльника, паять с помощью такого оборудования очень удобно и быстро.

Процесс сборки паяльника своими руками

Рассматривая, как сделать простой паяльник из прикуривателя от а до я, стоит подробно рассматривать те случаи, когда в арсенале имеется минимальное количество готовых компонентов из заводских моделей. Инструкция, как собрать паяльник из прикуривателя, выглядит следующим образом:

  • В качестве основного нагревательного элемент берется готовый прикуриватель. Его не нужно создавать из каких-либо подручных материалов, а стоит просто взять ненужный из машины или купить новый. Его нужно будет подсоединить к основной схеме, которая схожа с работой обыкновенного паяльника.
  • Если нет подручных изоляционных материалов, то их можно изготовить с помощью силикатного клея и талька. Материалы замешиваются в равных пропорциях, что позволит получить тестообразную форму, из которой и можно вылепить изоляционный слой.
  • Рабочая часть жала остается открытой, а остальной участок стоит обмотать фольгой из меди.
  • Фольга покрывается изолирующим материалом. Если используется паста на основе талька, то ее потребуется засушить. Для этого достаточно использовать источник тепла около 150 градусов Цельсия.
  • Спираль инструмента делается из нихромовой нити. Витки здесь наматываются очень плотно, чтобы в работе не возникало проблем.
  • Созданную обмотку нужно заизолировать сверху тем же материалом, который находится под ней. При использовании пасту снова придется использовать сушение.
  • Готовый паяльник нужно выложить в трубку или подготовленный корпус и спаять с выходами обмотки.
  • Если остаются концы проволоки, то их следует заизолировать, чтобы они не соприкасались с другими частями инструмента и здесь не возникало опасности соприкосновения с руками во время работы.
  • Далее совершается сбор корпуса. Для этого протягивается рабочий шнур через заднее отверстие. Концы нихромовой нити соединяются со шнуром. Место соединения нужно заизолировать.

Готовые ИК паяльники из прикуривателей

Если нужно сделать паяльник из прикуривателя с регулятором напряжения, то принцип сборки здесь остается таким же. В схеме просто добавляется регулятор напряжения, который устанавливается между основной силовой частью инструмента и источником питания. Регулятор напряжения можно поставить с другого паяльника или сделать самостоятельно. В его основу входят резисторы, которые могут плавно менять параметры работы электросхемы. Существуют также двухпозиционные переключатели, которые обеспечивают два режима работы инструмента. Также можно купить специальные регуляторы, которые можно найти во многих магазинах комплектующих для радиотехники.

Особенности пайки самодельным паяльником из прикуривателя

Для паяльника из прикуривателя схема может быть различной, в зависимости от выбранных материалов для изготовления. Но практически в каждом случае возникают проблемы, касающиеся надежности работы. Недочеты при сборке, а также использование не самых лучших комплектующих сказывается на надежности эксплуатации, поэтому нужно выполнять все максимально качественно, чтобы не возвращаться к переделке и ремонту изделия.

Особенности пайки здесь заключается в том, что прикуриватель дает достаточно высокую температуру для расплавления контактов. Если нужно выпаивать какие-либо детали, то благодаря инфракрасному паяльнику это сделать будет достаточно легко. При использовании в качестве корпуса для нового изделия материалы из старого паяльника, работать станет намного проще и удобнее.

Пайка самодельным паяльником из прикуривателя

Паяльник быстро разогревается. Его не рекомендуется направлять на что-либо легковоспламеняющееся и руки. Когда прикуриватель разогреется до нужной температуры, его следует направить на место спайки, что способствует расплавлению материалов. Ограничения в максимальной температуре способствуют безопасности. Элементы не перегреваются и не повреждаются.

Единственной проблемой при пайке может стать слишком широкое рассеивание теплового луча. Чем выше поднимается инструмент, тем ниже температура воздействия, но тем выше площадь распространения теплового луча. Это создает такие условия, когда температура может подействовать на те элементы, которые не стоит трогать.

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов аппаратуры для пайки с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

  1. Контактные станции.
  2. Цифровые и аналоговые устройства.
  3. Индукционные аппараты.
  4. Бесконтактные устройства.
  5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.


Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

  • устройства для работы со свинцовосодержащими припоями;
  • устройства для работы с безсвинцовыми припоями.

Устройства для пайки, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

  • инфракрасные;
  • термовоздушные;
  • комбинированные.

Самодельная инфракрасная паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

  • отсутствие необходимости в поиске насадок на паяльный фен;
  • хорошо подходят для работы со всеми видами микросхем;
  • отсутствие термической деформации печатных плат из-за равномерного прогрева;
  • радиодетали не сдуваются воздухом с платы;
  • равномерный прогрев места пропая.

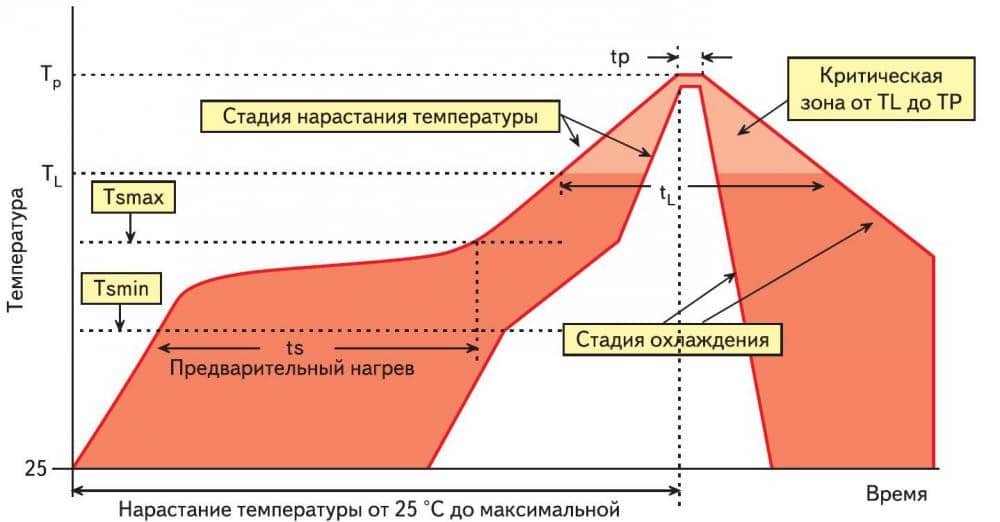

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

  • верхнего керамического или кварцевого нагревателя;
  • нижнего нагревателя;
  • стола для поддержки печатных плат;
  • микроконтроллера, управляющего станцией;
  • термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции для пайки компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

  • лампы подсветки;
  • дымоуловители или вытяжки;
  • пистолеты для демонтажа и всасывания излишков припоя;
  • вакуумные пинцеты;
  • инфракрасные излучатели для прогрева всей печатной платы;
  • термофен для прогрева определенного участка;
  • термопинцет.

Медные и «вечные» жала

Прежде чем обозревать сами паяльники, нужно дать общее представление об основных типах жал и их различиях.

Существуют медные жала, и так называемые необгораемые «вечные» жала.

Особенности медных жал

Медные жала – это самый распространенный тип жал. Однако на сегодняшний день они сдают свои позиции другим типам жал.
Разберем плюсы и минусы медных жал.

Плюсы медных жал:

  • Низкая цена;
  • Доступны в любом радиомагазине;
  • Быстрее нагреваются, и медленнее теряют тепло;
  • Медные жала не прихотливы к обслуживанию. Их можно зачищать даже напильниками;
  • Медные жала можно механически обрабатывать, т.е. придавать им форму при помощи молотка;
  • С ними проще начать свой путь в пайке.

И все же, недостатки у медных жал довольно критичные:

  • Скудный набор жал по форме и размерам. Даже если вы найдете тонкое медное жало. то оно быстро потеряет свою форму;
  • Еще есть необходимость залуживания перед работой. Это не трудно, но отнимает время;
  • Медные жала быстро теряют форму из-за высокой температуры, и их нужно менять.

Уход за медными жалами

Пора забывать про чистку жала деревянными дощечками. Для этих целей есть губки и медные стружки.

Уход за такими жалами простой. Лишний припой и остатки паяльного флюса можно снимать влажной губкой.
А с помощью медной стружки можно удалить и лишний припой с жала, и нагар с его поверхности.
В крайнем случае можно обработать поверхность медного жала напильником.
А еще им можно придать нужную форму при помощи молотка и наковальни.
Они легко деформируются от легких кистевых ударов молотком.

Лужение медного жала

Прежде чем приступить к пайке, медное жало надо залудить, т.е. покрыть рабочую поверхность небольшим слоем припоя.

Лидирующие необгораемые жала

Это такой тип жал (их еще называют «вечными»), которые не надо лудить перед началом работы, не теряют своей формы, и могут использоваться годами. У них есть специальное покрытие обычно из тонкого слоя никелевого сплава. У таких тип жал есть свои весомые преимущества и недостатки.

Плюсы необгораемых «вечных» жал:

  • Можно долго пользоваться;
  • Нет необходимости их залуживать;
  • Большое разнообразие разных форм и размеров;
  • Качественные жала долго держат подходящую форму.

Недостатки:

  • Категорически нельзя чистить такие жала напильником, надфилями или наждачками. Вы рискуете уничтожить необгораемую поверхность жала. Исключение – медная стружка для чистки от нагара и лишнего припоя;
  • Жало быстро отдает тепло, и медленнее его набирает в отличие от медного (сильная зависимость от конструкции жала и паяльника в целом);
  • Очень прихотливо к уходу. У новичков могут возникать трудности с ними;
  • Необгораемые поверхности легко разъедаются паяльной кислотой;
  • Сложнее привыкнуть к ним после медных жал.

Уход за необгораемыми жалами

Необгорамые жала нельзя обрабатывать или чистить никаким инструментами.
Чистить поверхность жала от лишнего или старого припоя можно влажной губкой.
Губка не должна быть слишком влажной, иначе будут брызки и пар. А снимать окислы и лишний припой с жала можно медной стружкой.
Медная стружка не повреждает покрытие жала.

Если пришлось паять кислотой, то сразу после работы чистите жало при помощи губки или стружки для снятия припоя, и покрывайте жало свежим припоем.
Также недопустима механическая обработка необгораемого жала, и придание формы при помощи молотка (как это делается с медными жалами).

По ряду преимуществ, лидируют «вечные» жала. Всего одно качественное хорошее жало можно использовать годами, и оно будет как новое. Только не все так просто, как может показать на первый взгляд.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Рест металл
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
