Самодельный паяльник на 220 в: материалы и принцип сборки

Где нужен низковольтный паяльник

При работе с печатными платами, заполненными мелкими радиокомпонентами, требуется особая ловкость в обращении со стандартным паяльным жалом. Это создаёт определённые неудобства. В этом случае низковольтный паяльник (НП) просто незаменим.

Сферы использования

Миниатюрный электрический паяльник 12 вольт предназначен для работы с маломерными деталями. НП удобно паять выводы различных микросхем, провода наушников, электронные компоненты часов и многое другое.

Важно! Домашние мастера используют микропаяльник для создания различных компактных самодельных электронных приборов. Например, можно сделать самостоятельно USB зарядное устройство для смартфонов или другие гаджеты

Этапы изготовления паяльника своими руками

Следующий алгоритм действий объясняет, как сделать паяльник своими руками:

выбирают конструкцию, которая лучшим образом подойдет для последующих рабочих операций;
создают чертежи;
по списку приобретают фабричные детали, заготовки, расходные материалы;
с помощью приведенных ниже инструкций собирают паяльник.

Молотковый самодельный паяльник

Такие инструменты используют для пайки толстых жгутов проводов, ремонта посуды, соединения крупных деталей. Специфическое название объясняется характерной формой жала. Мощность таких модификаций достигает 150-200 Вт.

С учетом массивности жала особое внимание рекомендуется уделить надежности узла крепления

Простейший миниатюрный паяльник

Функциональный автономный нагреватель можно создать из типовой газовой зажигалки. Скотчем к ее корпусу прикрепляют проволоку, изогнутую в спираль. Следующий рисунок демонстрирует, как сделать паяльник за несколько минут из подручных материалов.

Паяльник с резистором в качестве нагревательного элемента

Компоненты конструкции:

толстый медный провод (жало);
мощный резистор (10Вт, 15 Ом), выполняющий функции нагревательного элемента;
источник питания (12V);
рукоятка из дерева или другого диэлектрика.

Паяльник из проволочного резистора

Для создания данной конструкции понадобится резистор серии «ПЭВ». Изменяя ток (напряжение), подбирают нужную мощность.

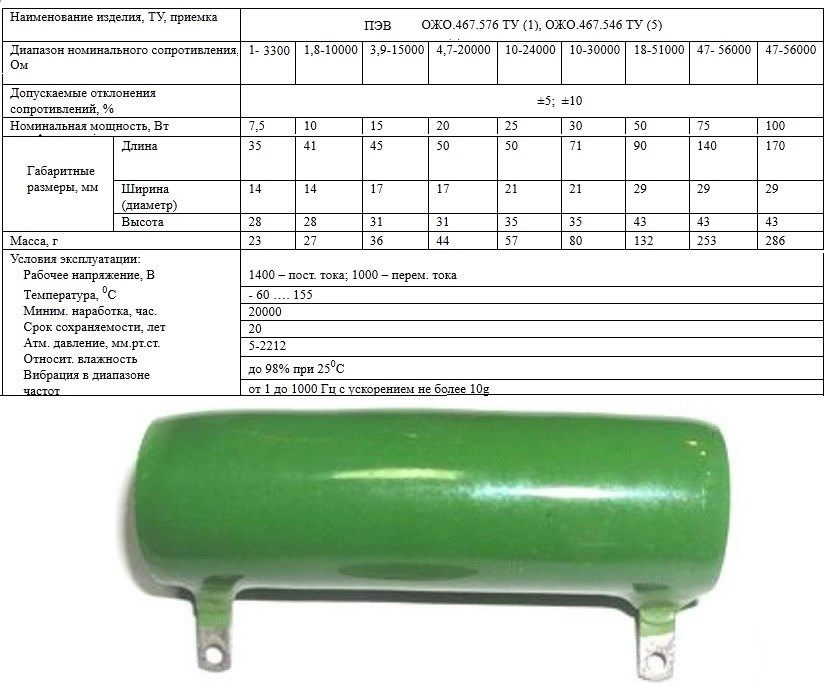

Таблица технических параметров серийных резисторов ПЭВ

Инструмент из консервной банки

Для удобной работы с нагретым паяльником пригодится специальная подставка. При создании такого изделия можно предусмотреть места для хранения дежурного запаса припоя и канифоли. Основа из дерева предотвратит повреждение мебели.

USB-паяльник

Для изготовления паяльника со специальным разъемом потребуется:

низковольтное жало с нагревательным элементом (его можно заказать на AliExpress либо купить в магазине бытовых мелочей); вместо готового жала можно использовать самодельное приспособление из медной проволоки;
старый штекер usb, который можно разобрать;
паяльник;
расходные материалы для пайки.

Собирается такое устройство элементарно. Чтобы оно заработало, достаточно разобрать usb-штекер, соединить проводки жала с контактами usb, а сам разъем подключить к источнику питания.

Мини-паяльник с usb можно усовершенствовать. К нему подбирают индивидуальный аккумулятор или повербанк, подключают кнопку выключателя, а некоторые умельцы даже делают подсветку.

Если не хотите ждать доставки с AliExpress, то воспользуйтесь таким способом:

Возьмите кусок тонкой медной проволоки, согните ее в петлю и прикрепите канцелярской кнопкой на деревянную ручку будущего паяльника.
Отрежьте кусок тонкой проволоки, обмотайте его вокруг второго конца импровизированного жала, оставьте свободными два кончика.
Прикрутите к этим кончикам проводки и соедините их с мини-выключателем, а его корпус приклейте суперклеем к деревянной ручке. Стыки проводов для надежности рекомендуется запаять.
Подготовьте кусок провода, который заканчивается usb-разъемом. Противоположный конец зачистите.
Провода от выключателя прикрутите к медным жилам usb-разъема, заизолируйте стыки.
Для придания прибору эстетичного вида зам отайте ручку изолентой, спрятав под оплетку провода, а кнопку выключателя оставив доступной.
Вставьте usb-разъем в источник питания. Устройство готово к работе.

Если вы решили самостоятельно собрать мини-паяльник, тщательно изолируйте провода. Чем качественней будет сборка, тем долговечнее окажется прибор.

Из старого советского резистора

Паяльник из резистора рассчитан на 6–25 В. Наличие диапазона, это плюс: можно использовать разные БП или создать автономный вариант с аккумулятором.

Что понадобится:

советский проволочный резистор ПЭВ (можно достать в мастерских, на радиорынках, свалках, разборках). Подойдет вариант с керамической изоляцией на 20 Ом и 7 Вт. Возможны и другие параметры. Для расчета резистора (его главный параметр — сопротивление, Ом) есть уравнение U²/P — планируемое напряжение делят на желаемую мощность паяльника;
текстолит, фанера для держателя;
два стержня из меди: по полости резистора и тоньше для жала. Их легко можно довести до нужного диаметра напильником;
колечко (откусить от пружинки), или разрезная шайба (гровер) — это фиксатор;
обычная шайба и винтик к ней.

Процесс сборки

Порядок действий:

В торце стержня тонким метчиком делают резьбу (по горизонтали) под винтик.
На одном конце вырезаем (надфилем и прочее) канавку под фиксатор. На втором — сверлят полость под жало, там же для фиксации жала в медном кожухе желательно сделать отверстие с резьбой (на изображениях не показано) под винтик (по вертикали), которым оно будет зажиматься.
Элементы собирают.
Все вставляют в резистор. С его заднего торца такой нагревательный узел фиксируют болтом с шайбой.
Из текстолита вырезают рукоять: две пластины с отверстиями под скрепляющие их болтики. Предварительно планируют внутри канавки или место для размещения проводков.
Припаивают жилы блока питания к выводам резистора.
Собирают ручку. Кабель внутри будет зажат между пластинами, поэтому фиксация надежная.

Сборку облегчит, если на роль кожуха взять не сплошной пруток меди, который нужно высверливать, а трубку, куда проще вставить жало. Медь — мягкий металл, поэтому в описанной детали, если нет метчика, резьбу возможно сделать самим болтиком.

Сферы использования

Прежде чем узнать, как сделать мини-паяльник, нужно разобраться, для чего он нужен. Такой прибор для домашних нужд никогда лишним не будет. С помощью самодельного паяльника на 12 вольт можно делать следующее:

Паять микросхемы разных домашних приборов.
Ремонтировать детали микронаушников.
Выполнять ремонт электронных часов.
Чинить телефонную зарядку и не только.

Такой прибор изготавливается с расчетом, что питаться он будет не напрямую от сети, а посредством трансформатора 220/12 вольт.

Что нужно для работы

Большинство материалов и инструментов дополнительно приобретать не потребуется, поскольку у домашних мастеров они, скорее всего, найдутся дома. В числе рабочих материалов:

проволока из меди для производства спаивающей основы;
жестяная трубка под кожух;
нихромовая проволока;
рукоятка из пластмассы;
медная фольга;
электрический шнур с термостойкой изоляцией;
клей силикатный;
тальк для производства электроизоляционной массы.

https://youtube.com/watch?v=OH-JZ-q1Lqs

Если медной фольги под рукой не оказалось, ее можно заменить фольгированным стеклотекстолитом, который нередко используют при производстве печатных плат или схем. Но если и их нет в наличии, то можно все приобрести в специализированном магазине в среднем за 200 рублей. А чтобы получить еще один лист фольги, то нагрейте стеклотекстолит простым утюгом и потяните за угол, поделив предварительно на тонкие пластины, и намотайте на круглую палочку.

Ключевым элементом конструкции является трансформатор 220 на 12 вольта, посредством которого прибор будет получать от электросети нужную энергию. Иногда используется устройство марки ТВК-11ОЛ, которое можно вытащить из старого лампового ТВ.

В числе необходимых инструментов:

плоскогубцы;
кусачки;
пинцет;
ветошь;
плита (газовая или электрическая);
пластины или доски для обмывания клеем.

Процесс сборки мини-паяльника

Медная проволока, будет выступать в роли жала для мини-паяльника. Вам потребуется ее всего 50 мм. Заточите ее в виде двухгранного угла с одной стороны и залудите грани. Это жало будет расположено изнутри нагревательного элемента.

Затем изготовьте специальную электроизоляционную массу:

Тальк и жидкое стекло (или силикатный клей) смешайте друг с другом.
Чтобы масса к рукам не прилипала, нанесите изоляцию на цилиндрическую поверхность пинцетом и посыпайте ее тальком.

Фольгу сверните в трубку длиной порядка 35 мм, что будет служить основанием для нагревательного элемента. С одной стороны из-под нее будет проглядываться жало паяльника. Трубку покройте изоляционной массой. Сырую нанесенную массу до полного застывания просушите над плитой. Затем на готовое основание намотайте спиральную нихромовую проволоку длиной не более 350 мм. Витки следует укладывать аккуратно на максимальной близости друг от друга, а верхний и нижний витки от 30 до 60 мм нужно оставлять в качестве выводов. Затем конструкцию еще раз покройте электроизоляционной смесью и просушите над плитой.

Заворотный конец проволоки отогните назад и плотно прижмите его к поверхности трубки, затем еще раз нанесите массу. И только после этого можно использовать нагревательный элемент конструкции.

Выступающую из-под нагревательного элемента проволоку нужно покрыть электроизоляционной массой. Не забывайте каждый раз при ее применении проверять качество своей работы.

Когда основание будет целиком покрыто изоляцией, можно собирать и сам мини-паяльник. Концы нихромового нагревателя соединяются с ручкой, с этой целью протягивается электрический шнур в термостойкой изоляции сквозь внутреннюю пластмассовую полость. Обязательно изолируйте и просушите оголенные участки и наденьте на нагреватель жестяной защитный кожух, соедините его с рукояткой. После этого прибор готов к использованию.

Способы изготовления

В зависимости от актуальных задач паяльник-самоделка может иметь различный внешний вид и функционал.

Из зажигалки

Быстрый вариант — паяльник из зажигающего устройства. Необходимо всего лишь намотать толстую проволоку на конец прибора, оставив небольшой отрезок в конце — это основной стержень паяльника. Если у паяльника будет пластиковый корпус, важным условием станет его периодическое выключение, иначе оболочка расплавится.

Простой

Вариацией минипаяльника считается паяльник на батарейках или аккумуляторах. Он собирается по стандартной схеме. Берется:

Нихромовая нить.
2 провода разного сечения.
Часть антенны.
Переключатель.
Зарядка (аккумуляторы) на 3,7 Вт.
Стекловолокно.
Брусок для держателя.

Из резистора

Электрический паяльник можно сделать, применяя проволочный резистор и фанерную пластину в качестве основных деталей. Последняя будет служить ручкой инструмента. Кроме них, потребуются мелкие детали:

Медные прутки (сечение определяется диаметром резистора).
Шайба и винт.
Кольцо от пружины для фиксации.

После подготовки основы производится сбор паяльного механизма.

Из шариковой ручки

Для несложных работ домашний паяльник можно смастерить из карандаша или обычной ручки. Итак, как сделать паяльник подобного типа:

Канцелярская ручка — корпус.
Резистор МЛТ.
Текстолит.
Проволока разного диаметра.
Провода.

Мини-паяльник

Мини-формат можно собрать из плат устройств для освещения. Для него используют:

Силовой блок лампочек.
Кольцо феррита импульсного трансформатора.
Медная шина.
Стержень диаметром до 3 мм.

Достоинства и недостатки

Подобрав необходимые детали на рынке, или разобрав другие устройства, обладая минимальными навыками в радиоделе, можно собрать такой паяльник своими руками, добавив в свой арсенал инструмент, который будет выгодно отличаться по таким параметрам:

Экономичность – электроэнергия не используется при простое инструмента;
Безопасность — в нерабочем состоянии жало всегда холодное , что исключает ожоги кожи, возгорания предметов и проплавление изоляции сетевого шнура при случайном прикосновении;
Удобство в ремонте – отсутствие нагревательного элемента исключает его перегорание, а изготовление и замена жала намного проще, чем у обычного паяльника, где оно часто застревает.

К недостаткам следует отнести изрядные габариты и ощутимый вес, что требует приложения некоторых физических усилий и вызывает усталость руки после продолжительной работы. Поэтому многие радиолюбители разделяют электронную схему и импульсный трансформатор, делая инструмент легче.

Электронная схема и импульсный трансформатор разделены

Отделенный от схемы трансформатор

Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт. По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.

Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.

Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.

После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона. Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).

В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное. Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.

Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал. Схема таких ЭТ стандартная — полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.

В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.

Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1, VT2	Биполярный транзистор	MJE13003	2	Поиск в Чип и Дип	В блокнот
Выпрямительный диод	1N4007	4	Поиск в Чип и Дип	В блокнот
VD1, VD2	Выпрямительный диод

Паяльник своими руками является неплохой альтернативой дорогим магазинным аналогам. Правильно сконструированное изделие справится со всеми задачами, с которыми вы можете столкнуться в повседневной жизнедеятельности (восстановление отлетевших контактов, пайка проводов при их удлинении и т.п.).

Рисунок 1. Схема устройства простого паяльника.

На современном рынке электроинструментов паяльники представлены в широком ассортименте. Это могут быть как отечественные, так и зарубежные модели, которые отличаются между собой не только стоимостью, но также конструкцией и принципом действия. Поэтому, перед тем как приступить к сборке самодельного паяльника, необходимо рассмотреть классификацию данного инструмента и разобраться в принципе функционирования каждого вида. Обладая этими знаниями, вы сможете смастерить функциональное изделие, с которым будет работать не только удобно, но и безопасно.

Самодельный паяльник: сложная конструкция

Список необходимых материалов:

проволока из меди (d=1,5 мм, l=40 мм);
небольшое полотно медной фольги;
проволока из прецизионного сплава (d=0,1 мм, l=300 мм);
жестяная трубка;
силикатная клеящая смесь или жидкое стекло;
тальк;
рукоятка из термостойкого материала;
электрический провод со штекером.

Также понадобятся несколько вспомогательных вещей:

источник тепловой энергии (подойдет газовая или электрическая плита);
слесарные инструменты (пассатижи, напильник, пинцет);
деревянный или пластмассовый шпатель небольшого размера;
ветошь для удаления с прибора изолирующей смеси.

Пошаговая инструкция изготовления

Заранее отрезанный кусок медного стержня используют для изготовления жала. При этом желательно заточить один его конец под углом 45 градусов, но выбор формы заточки жала остается исключительно на усмотрение мастера. Обработанную область залуживают.
Подготавливают электроизоляционную смесь, включающую в себя тальк и силикатный клей. Замешенная масса должна иметь тестообразную структуру. Работая с таким липким материалом, время от времени придется посыпать руки и инструмент измельченным тальком.
На жало плотно наматывают медную фольгу, сохранив при этом рабочую область (10 мм) открытой.
На медную поверхность аккуратно наносится тонкий изолирующий слой. Чтобы он быстрее высох, будущий паяльник держат над источником тепла.
Наматывают спираль из прецизионной (нихромовой) проволоки. Стоить отметить, что каждый виток должен лечь плотно. Прямой конец в итоге должен быть примерно 30 мм, а заворотный — 50 мм.
Теперь обмотку покрывают электроизоляционным составом и тщательно высушивают.
Длинный конец укладывают на трубку таким образом, чтобы между ним и коротким был максимальный приблизительно сопоставимый с диаметром конструкции промежуток. Снова наносят электроизолирующую смесь, еще раз высушивают, после чего подготовка нагревательного элемента с вмонтированным в него жалом считается завершенной.
Каждый торчащий конец нихромовой проволоки наполовину покрывают изоляционным составом и сушат

Важно внимательно следить за целостностью покрытия во время запекания. Если появились дефекты, их устраняют, заделывая смесью и вновь просушивая.
На финальном этапе остается собрать конструкцию. Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух

Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух. Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Принципиальная схема устройства

Прибор не имеет сложных конструкций и технических деталей. Принципиальная схема достаточно понятная и вы можете без проблем собрать мощный паяльник своими руками. Комплектационная часть прибора включает в себя:

Стержень из медного материала.
Металлический кожух.
Трубка из металла.
Нагревательный компонент.
Изолирующая рукоятка.
Вилка.
Провод (электропитающий элемент).

Низковольтный паяльник

Что понадобится для изготовления самодельного паяльника на 220 Вольт? Мы рекомендуем в целях электробезопасности изготовить низковольтный паяльник на 12-14 Вольт, хотя принцип сборки не отличается по принципиальным характеристикам. Для работы вам понадобятся следующие материалы, инструменты:

Аккумуляторная батарея Li-Ion можно использовать старые аккумуляторные батареи от ноутбука или шуруповерта.
Небольшой отрезок медного провода, желательно диаметром до 2 мм. Длина не более 6 см, этот отрезок понадобится нам в качестве намотки спирали.
Трубки из термостойкого стекловолокна. Диаметр трубок предпочтительнее 3,8 мм и 1 мм. Такая трубка предназначена в качестве кожуха под металлический корпус для нагревательного компонента. Как вариант, можно использовать изоляционный материал неработающего электрочайника.
Проволока нихромовая, рекомендуется взять провод диаметром в 0,3 мм. Посмотрите материал в старых, вышедших из строя фена, предназначенного для сушки волос. Вот длину такой проволоки будем подбирать опытным путём, учитывая все основные конструкционные мощности устройства, в том числе аккумуляторной батарее, если вы ее планируете устанавливать на паяльнике вместо электрического провода.
Небольшой отрезок от телескопической антенны диаметром в 4 мм, длина такой детали около 3 см.
Для жала берём небольшой отрезок медной проволоки одножильного типа. Диаметр лучше всего взять из расчёта 3,8 мм.
Провод, предназначенный для подключения источника питания к паяльнику.
Для ручки подбираем деревянную или пластмассовую трубу с хорошими характеристиками Электроизоляция.

Физические показатели

Первый значимый параметр паяльного устройства — его мощность. Если владелец планирует пользоваться им в бытовых нуждах, например, при пайке электроники, достаточно мощности в 30 Вт и меньше. Для работы с толстыми проводами не обойтись без прибора в 100-150 Вт.

Также учитывается степень нагрева паяльника. В профессиональных устройствах температура может достигать 400 °С, зачастую такой нагрев не требуется и хватает 100-300 °С.

Тип жала — следующий параметр: игла, конус и т. д. Определенная форма подходит для соответствующих целей. К дополнительным возможностям покупного или самодельного инструмента можно отнести наличие сменных стержней.

Ремонт паяльника

Паяльник можно починить самому: надо разобрать и посмотреть, не отошли ли контакты жил кабеля питания от концов проволоки накаливания. Если они в порядке, то, скорее всего, прогорела нихромовая нить — это самая частая (фактически единственно возможная для изделий данного типа) поломка. Соответственно, как отремонтировать изделие есть один способ.

Ремонт паяльника своими руками состоит в изготовлении узла с нитью накаливания: наматывают новую проволоку

Важно обратить внимание: витки должны быть расположены близко друг к другу, но обязательно в основной части катушки с зазором (1–2 мм), в конце и в начале они могут плотно прилегать друг к другу

Переделка старого паяльника

Для того чтобы переделать стандартный паяльник, нужно разобрав его, удалить нагревательный элемент. Вместо него, на слюдяной подложке нужно намотать нихромовую нить толщиной 0,02-0,20 мм. Нить можно извлечь из какого-либо отслужившего свой срок электроприбора, например, фена.

Длина нити подбирается экспериментально в зависимости от толщины и требуемой степени нагрева паяльника. При намотке нити необходимо следить за тем, чтобы витки не соприкасались друг с другом.

Последовательность работ такая:

после подбора длины проволоки витки фиксируют при помощи какого-либо термостойкого клея;
нить с двух концов подключается проводами к источнику питания. Им может быть преобразователь на 12 вольт, аккумулятор для электроинструмента или автомобильный аккумулятор;
корпус нового паяльника на 12 вольт необходимо собрать и он ничем не будет отличаться от прежнего.

Чтобы случайно не включить инструмент в сеть 220 вольт, на ручке рекомендуется сделать броскую, хорошо видимую надпись – «12в».

Изготовление ручки

Отличной материалом для изготовления ручек является черенок от тяпки или лопаты. Он сухой, стоит дешево, а его длины достаточно для сборки рукояток для десятка напильников. Черенки, особенно для тяпок, имеют гладкую поверхность и оптимальную толщину, благодаря чему хорошо ложатся в руку.

Чтобы рукоятка не разбивалась при работе и не растрескивалась, для нее потребуется колпачок в виде кольца. В его качестве можно использовать горлышко от пластиковой бутылки. Оно спиливается ножовкой по металлу.

Обрезок черенка толще горлышка бутылки, поэтому рукоятку нужно застрогать и отшлифовать. Если есть токарный станок, то это можно сделать за минуту.

Уменьшив диаметр заготовки на длину горлышка, оно набивается сверху. Колпачок должен входить туго, тогда он точно не слетит. Желательно перед насаживанием смазать черенок столярным клеем. Выступивший клей можно стереть опилками.

Полученную заготовку нужно прошлифовать на торцах, сделав гладкой. Если черенок ложится в ладонь плохо, то его можно немного сточить на меньший диаметр.

Далее в заготовке рассверливается отверстие для установки полотна. Для этого используется сверло немного тоньше диаметра хвостовика напильника.

Поскольку хвостовик заострен, то дно отверстия не будет заполнено полностью. Поэтому в него нужно насыпать опилок и залить их сверху столярным клеем.

Пока клей не впитался в опилки нужно набить рукоятку на напильник. Запрессованная масса сжимается внизу отверстия, поэтому не мешает.

Когда она застывает, то предотвратит расшатывание полотна. Непосредственный распор дерева хвостовиком при набивании произойдет только в месте обжатия колпачком, поэтому рукоятка не треснет.

Если пропитать ручку маслом, то она перестанет поглощать влагу, что предотвратит появление трещин. Собранный напильник таким способом не выпадет из рукоятки даже через десятилетия.
