Самодельная картофелесажалка для мотоблока

Как сделать картофелесажалку для минитрактора своими руками – конструкция и чертеж

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей

• Тип – однорядная, прицепная;
• Вес –25 кг;
• Колея – 700 мм;
• Вместительность бункера – 40 л;
• Производительность – 0,15-0,2 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 12000-14500 руб.

Агрегат для посадки картофеля КС-1А

• Тип – однорядная, прицепная;
• Вес –33 кг;
• Колея – 600 мм;
• Вместительность бункера – 34 л;
• Производительность – 0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15000-16000 руб.

КСМ-1А – производительная и удобная картофелесажалка

• Тип – однорядная, прицепная;
• Вес – 44 кг;
• Колея – 600 мм;
• Вместительность бункера – 41 л;
• Производительность –0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Статья по теме: Потейтин для картофеля: инструкция и дозировка

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск

Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

Рама самодельной картофелесажалки для мотоблока

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Бункер

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Рыхлитель самодельный

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

Сеялка

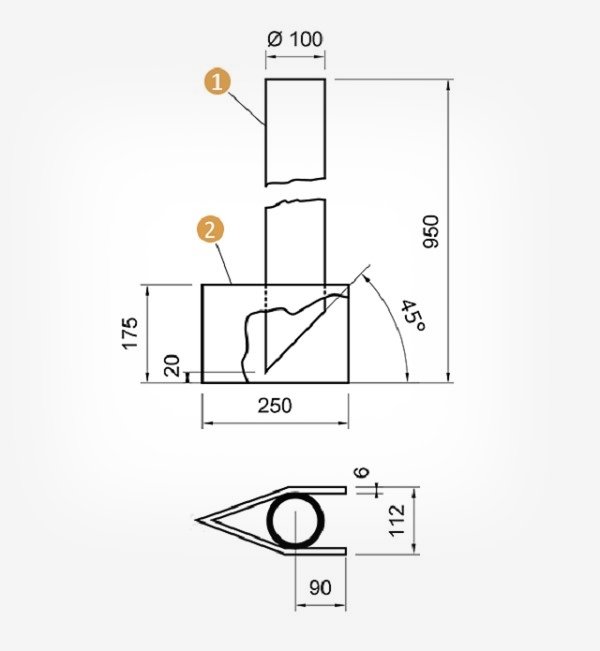

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Как сделать самому

Как быстро и без сложностей делается ручная картофелесажалка своими руками. Когда все материалы подготовлены и собраны в одном месте, берем нашу трубу и болгаркой срезаем нижнюю часть со скосом так, чтобы образовалось некоторое заострение книзу.

Вырезаем крышку клапана так, чтобы он с запасом перекрывал образовавшееся внизу трубы отверстие. Прикрепляем шарнир (петлю) к корпусы трубы. К шарниру крепим крышку нашего клапана. На расстоянии 20-30 см. от низа привариваем к трубе подножку.

Её длину лучше всего сделать равной расстоянию между кустами будущей картошки. В этом случае, в процессе посадки, конец подножки будет упираться в землю там, где потребуется посадка следующего клубня. Сверху нашей трубы крепим ручки для удобства её использования и корзину для клубней картошки.

Корзину можно и не использовать, но тогда придется везде носить за собой ведро с посадочным материалом и постоянно нагибаться, чтобы брать по одной картофелине для каждой лунки. Корзина не должна быть слишком большой и громоздкой.

Размер корзины подбирается индивидуально, так чтобы использовать картофелесажалку было удобно, и не приходилось очень часто добавлять новую порцию картофельных клубней.

Крепление подножки, ручек и клапана лучше всего осуществлять сваркой. Крепить элементы конструкции с помощью болтов, или саморезов, может и будет не менее прочно, но в тех местах, где они будут торчать концами внутри корпуса, будут образовываться препятствия для прохождения картофельных клубней.

Перед сборкой всей конструкции убедитесь, что суммарный вес всех элементов не будет представлять для Вас проблемы при работе.

Устройство не должно быть слишком тяжелым, иначе Вы рискуете не облегчить свой труд, немного механизировав и ускорив процесс посадки картофеля, а наоборот усложнить себе жизнь, ворочая неподъемным устройством.

В то же время, корпус трубы должен быть достаточно прочным, чтобы выдержать множество циклов по вставлению и выниманию устройства из земли. Отдельные элементы конструкции ручной картофелесажалки в зависимости от предпочтений того, или иного конструктора могут быть сделаны по-разному.

Некоторые снабжают клапанный механизм дополнительным зацепом, чтоб можно было надежно контролировать ногой процесс его открытия и закрытия. Это, конечно, самый простой и примитивный сельскохозяйственный инструмент. Однако, в этом и заключается его прелесть.

Сделать картофелесажалку может каждый, материал для этого наверняка найдется в любом хозяйстве, а эффективность работу устройства весьма впечатляет.

Отдельно хочется рассказать о еще одной конструкции самодельного аппарата для посадки картофеля. Это двухколесная тележка , сверху которой размещен короб для подготовленных к посадке клубней.

В нижней части, между двумя ходовыми колесами, располагается устройство для равномерной подачи картофелин в заранее подготовленную борозду. Такая тележка едет над бороздой и в процессе перемещения, через равные промежутки выкладывает клубни картофеля.

Сзади такого аппарата может быть расположен засыпающий борозду щит, но в этом случае, для перемещения тележки потребуется больше усилий, или помощь второго человека.

Такой аппарат уже трудно назвать ручной картофелесажалкой, но это тоже несложный самодельный агрегат, который может собрать каждый из старых и ненужных предметов.

При перемещении тачки в углубления на колесе проваливаются картофельные клубни и движением колеса перемещаются вниз, в подготовленную борозду. Чтобы по пути клубни не вываливались, спереди от колеса располагается защитное крыло.

Лопат-комбайн

Еще одна конструкция, используемая для посадки картофеля, называется лопата комбайн. Это две рукоятки, которые могут сближаться и отдаляться друг, от друга открывая и закрывая конусообразный контейнер в который помещается картофелина для посадки.

В закрытом виде контейнер втыкается в землю, после чего ручки сводят вместе, контейнер раскрывается и картофельный клубень оказывается в земле. Удобно, но приходится каждый раз наклоняться и класть в конус по одной картофелине.

Как видите людьми придумано множество удобных и практичных устройств, облегчающих жизнь огороднику. Какие-то из них можно назвать удачными, какие то не очень, но все они помогают и с разной степенью успеха заменяют собой классическую лопату.

Что такое картофелесажалка

Картофелесажалка для трактора – это навесное или прицепное орудие на минитрактор или мотоблок для автоматизации процесса посадки картофеля.

Описание и характеристика устройства

Сеялка для картофеля состоит из следующих основных узлов:

• рамы, на которой крепится все остальное;
• колес с грунтозацепами;
• емкости для семенного картофеля;
• рыхлителя для создания лунок;
• механизма подачи клубней;
• устройства закапывания лунок.

Многие умельцы при изготовлении картофелесажалки по возможности используют различные детали от других сельскохозяйственных механизмов. Например, рыхлитель – сошник культиватора с небольшими крыльями (лемехами), которыми земля раздвигается в стороны и образуется канавка для посадки. Другой пример – диски от дискового культиватора, которые закапывают картофель и образуют борозду.

Емкость для клубней делают из фанеры или сваривают из 2-3 мм железа.

Рама изготавливается сваркой из профиля (прямоугольного, уголков или труб). Ее жесткость должна обеспечивать надежное заглубление инструмента в землю.

Для чего она нужна

Сажалка картофеля для трактора, например, МТЗ 82, обеспечивает быструю, равномерную по площади и глубине посадку картофеля. Это позволит лучше обработать почву и получить больший урожай.

Особенности применения картофелесажалки для минитрактора и трактора

Все оборудование для посадки делится на:

• легкие модели – небольшие, однорядные, ориентированные на работу с мотоблоком МТЗ;
• средние – подходят для работы с минитрактором, сажают один или сразу два ряда;
• тяжелые – работают на тракторах среднего тягового класса, захватывают 3-4 ряда одновременно.

Количество захватываемых рядов зависит от мощности тягача. Мотоблок не может обеспечить глубину и качество посадки многорядной сажалки. Нерационально однорядную сажалку прицеплять к тяжелому тягачу.

Преимущества

Имея навыки, инструмент и соответствующие материалы, можно своими руками сделать картофелесажалку для мототрактора с гидравликой, по качествам не уступающую промышленным:

1. Она будет иметь параметры, оптимальные для вашего минитрактора.
2. Можно разместить удобные элементы, которые не предусмотрены в стандартных конструкциях, например, сиденье для оператора и навес от солнца.
3. Возможно установить механизм внесения удобрения.

Изготовление своими руками

Можно выбрать картофелесажалку и другое необходимое навесное оборудование в специализированном магазине, а можно изготовить такое устройство и в домашних условиях. Необходимо лишь обладать некоторыми навыками выполнения слесарных работ и приобрести необходимые материалы для изготовления посадочного устройства для мотоблока.

Инструменты и материалы

Чтобы изготовить картофелесажалку своими руками, потребуется приобрести:

1. Оси, велосипедная цепь (или цепь от двигателя автомобиля), подшипники для движения колёс, изготовления цепного лифта.
2. Металлический лист для изготовления бункера.
3. Квадратный или круглый металлический профиль для монтажа рамки-держателя и других целей.
4. Сварочный аппарат для прочного соединения элементов картофелесажалки между собой.
5. Несколько электродов для осуществления сварки.
6. Болгарка и диски для резки металлического листа на нужные части.
7. Электродрель и свёрла к ней для проведения сверлильных работ.
8. Элементы крепления для придания прочности устройству.
9. Гайки и шурупы для монтажа конструкции.
10. Проволока (несколько метров) для крепления некоторых элементов устройства.
11. Наждачная бумага или напильник для шлифовки и очистки деталей.

Перед тем как начать сборку картофелесажалки, нужно внимательно изучить чертёж, продумать размеры будущего устройства и его внешний вид, способ крепления к мотоблоку. Размеры сажалки не должны быть очень большими, чтобы конструкция не вышла слишком громоздкой.

Объёмы бункера для засыпки клубней определяют исходя из расчёта двойной длины грядки. Объёма ёмкости должно хватить, чтобы пройти мотоблоком с заполненным картофелем бункером, две борозды и вернуться к месту повторной загрузки.

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Специфичные моменты при использовании сажалки

При работе с картофелесажалками необходимо соблюдать ряд правил

Это в большей степени важно для тех, кто не имеет опыта в данном виде работ. У новичков часто получаются кривые ряды и при закапывании борозд клубни выворачивает на поверхность грунта

Это происходит по причине неумелого использования навесного оборудования для мотоблока. Преодолеть трудности помогут советы опытных огородников:

Между клубнями важно выдерживать одинаковое расстояние: посаженный на глубину картофель будет долго всходить.
Диски рыхлителей должны быть заглублены в грунт не более чем на 15 см.
Для бесперебойной подачи картофелин в борозду необходимо выдерживать расстояние между стенкой бункера и торцом ложечки. Ширина этого зазора зависит от размера клубня

Для небольших картофелин весом 30-50 г достаточно расстояния в 3-5 мм, для более крупных (весом 50-80 г) — 10-12 мм.
Глубину посадки устанавливают посредством регулирования высоты рыхлителей относительно оси колес.
Густота посадки при синхронизированном приводе зависит от частоты вращения дисков с установленной на них цепью с ложечками. Регулирование осуществляют изменением местоположения ложечек или наращиванием цепи.

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

• В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
• Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
• Движение должно осуществляться со скоростью не более 1 км/ч.
• Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
• После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

• Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
• Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Достоинства картофелесажалки

Самодельная картофелесажалка отличается от традиционного способа посадки овоща под лопату. Ее преимущества следующие:

• требует минимальных физических усилий;
• сокращает время посадки;
• способствует равномерному распределению клубней в ямках;
• глубина посадки одинаковая;
• проста в работе;
• отличается высокой производительностью;
• поддается ремонту;
• невысокая стоимость;
• длительный срок эксплуатации.

С помощью картофелесажалки можно высаживать овощ независимо от его сорта. Урожайность увеличивается благодаря равномерному распределению клубней на нужную глубину. Также соблюдает расстояние между лунками.
