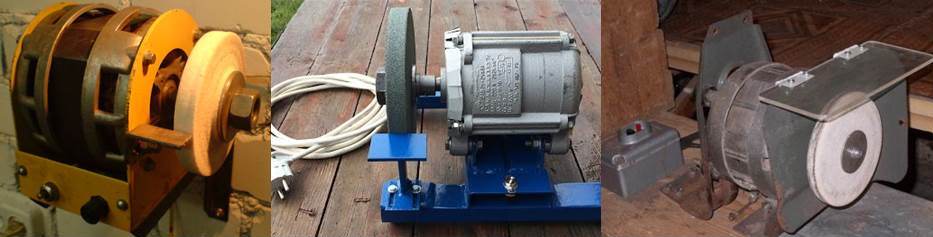

Точильный станок из двигателя советской стиральной машины

Алгоритм сборки наждака из двигателя от стиральной машины Малютка

Прежде всего делаем станину будущего механизма. Ее можно изготовить из толстой деревянной доски, деревоплиты, подходящего пластика, но лучше всего подходит толстая металлическая плита. К ней с помощью кронштейнов, уголков или хомутов закрепляют электродвигатель. Соединение электродвигателя с камнем происходит посредством фланца.

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается он, как правило, с помощью токарного станка. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет применяться в заточном станке. Однако если токарного станка под рукой нет, можно обойтись и без него. На видео, представленном ниже, можно ознакомиться, как сделать фланец для наждака из подручного материала самостоятельно:

https://youtube.com/watch?v=soaXuWm4Ntw

Закрепление фланца на валу происходит при помощи гайки с болтом и шайбой. При этом надо учитывать направление вращения вала: резьба на гайке должна быть в противоположную сторону.

Это делается в целях безопасности, чтобы во время работы гайка не раскручивалась под действием вибрации станка, что чревато слетанием абразивного круга и травматизмом.

Наконец, остается смонтировать электроточило на постоянное место и подвести электричество. Наждак из двигателя от Малютки готов.

В случае применения двигателя, демонтированного со стиральной машины-автомат, можно сделать заточной станок аналогичным образом, разница состоит только в подключении электроэнергии. Мотор от обыкновенной стиральной машины имеет четыре провода: два подключаются к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить сопротивление обеих. Сопротивление пусковой обмотки составляет 30 Ом, а рабочая имеет всего 12 Ом. Двигатели современных машин имеют шесть выводов, два из которых — это выход таходатчика с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо заизолировать.

Схема подключения заключается в следующем: обе обмотки соединяются параллельно и подсоединяются к сети, а в разрыв пусковой обмотки подсоединяют кнопку. Для этого можно взять пусковую или приспособить кнопку от дверного звонка.

Общее назначение и виды станков

Станок предназначается для окончательной обработки деталей и заготовок из разных материалов путём воздействия на них поверхностью с абразивным или алмазным напылением. Станок, его составляющие механизмы и приспособления позволяют соблюдать точность размера и форму, а также обеспечивают создание идеальной поверхности детали или заготовки.

С помощью станка можно обработать плоские детали, поверхности снаружи и внутри, детали различной геометрической формы, шлифовать или полировать резьбу и зубья зубчатых колёс. По своим характеристикам шлифовальные станки делятся на:

Круглошлифовальные.
Внутришлифовальные.
Бесцентрово-шлифовальные.
Плоскошлифовальные.
Специальные станки (для шлифовки резьб, зубчатых колес).

Процесс шлифования

Шлифованием называется процесс снятия верхнего слоя с поверхности обрабатываемой детали с помощью применения абразивов или алмазной крошки. Они собраны в общую массу на рабочей поверхности и скреплены связующим составом. Они образуют в итоге шлифовальный круг или ленту.

Во время работы абразивной поверхности придаётся круговое движение при помощи электрического двигателя. При соприкосновении поверхности заготовки с абразивом и происходит процесс обработки. Есть расхожее мнение, что шлифование абразивами — это обработка трением. Однако, это неверно.

Каждая абразивная частица имеет острые грани, при касании с материалом (металл, пластик, дерево, камень) работает, как режущий инструмент и снимает стружку, как скажем фреза или сверло. Если учитывать немалую скорость вращения шлифовальных кругов, а также возникновение стружки, как продукта шлифования, необходимо учитывать и возможность травмирования этой самой стружкой.

Точильный станок своими руками. Как самостоятельно смастерить точильный станок из двигателя от стиральной машины

В доме всегда должны быть в рабочем состоянии ножи и ножницы, а на даче потребности в остром инструменте еще больше: лопаты, тяпки, косы и т.п. Точить все вручную – занятие утомительное и непродуктивное. Необходимо иметь в своем распоряжении точильный станок. Но это далеко не дешевый инструмент и потому стоит попробовать смастерить точильный станок своими руками.

Об устройстве заточных станков

Устройство бытовых точил подчиняется следующим правилам.

Для изготовления заточного станка можно использовать обычную электрическую дрель.

Функции заточного станка

Для бытового использования нужен заточной станок универсального типа. В отличие от специального, с помощью такого точила можно обрабатывать большинство домашних инструментов. Электрическое точило используется для решения следующих задач.

Критерии выбора параметров заточного станка

Выбирая составные части для конструирования точильного станка, необходимо учитывать следующие технические показатели устройства:

Как сделать точильный станок

Для того чтобы собрать самодельный точильный станок, необходимо приобрести электродвигатель мощностью около 1 кВт (этого будет достаточно), а также вал, подшипники и два шкива.

Полезный совет: в качестве двигателя для точила можно использовать агрегат от старой стиральной машины.

Выбираем электродвигатель

Из старой стиральной машины марки «Вятка», «Рига», «Сибирь» нужно извлечь двигатель. Пригодится также пускатель и выключатель.

Может возникнуть проблема с присоединением точильного камня: вал двигателя не имеет резьбы и не совпадает диаметром с размерами отверстия точильного круга. Проблему можно решить с помощью заказной детали-переходника.

Частота вращения в 2700 об/мин. и указанная мощность являются оптимальными параметрами для точильного круга диаметром 150 мм. Увеличение частоты вращения приведет к разрушению камня.

Вытачиваем фланец

Решение данной задачи выполняется поэтапно.

Важно: от направления вращения вала электродвигателя зависит направление нарезки резьбы. Если вал вращается по часовой стрелке – необходима левосторонняя резьба, если в другую сторону – правосторонняя

В противном случае гайка будет раскручиваться и камень не удержится на валу.

Определяем направление вращения

Направление вращения ротора электродвигателя не всегда устраивает. Чтобы его изменить, в асинхронном двигателе необходимо переключить обмотки. Для этого выполняют следующее.

Сборка заточного станка

Окончательная сборка заточного станка состоит из следующих этапов.

Важно: необходимо, чтобы между шлифовальным кругом и плитой верстака соблюдалось безопасное расстояние (минимум 10 мм). Пользуясь приведенными в статье рекомендациями, вы сможете самостоятельно изготовить точильный станок, отзывы о работе которого будут самые положительные

Важно не забывать о технике безопасности и всегда работать в защитных очках

Пользуясь приведенными в статье рекомендациями, вы сможете самостоятельно изготовить точильный станок, отзывы о работе которого будут самые положительные

Важно не забывать о технике безопасности и всегда работать в защитных очках

В завершение предлагаем ознакомиться с видео, на котором конструктор ознакомит вас с еще одной конструкцией точильного станка.

Точильный станок своими руками

Изготовление фланца

Для того чтобы соединить двигатель и точильный камень необходимо выточить специальный фланец. Для этого можно заказать работу токарю, предоставив ему чертежи точила, размеры сечения вала и диаметра отверстия точильного камня.

Также нужно вытачивать следующие детали:

Чертеж изготовления фланца для наждака.

фланец, надеваемый на ось вала;
болт;
гайка;
шайба с левосторонней нарезкой.

На фланце и гайке надо нарезать резьбу в зависимости от того, в какую сторону вращается двигатель. Если вал вращается по часовой стрелке – нарезка должна быть левосторонней. Если против часовой стрелки – нарезка правосторонняя.

Это необходимо для того, чтобы в процессе обработки инструментов гайка наждака самостоятельно закручивалась. Если же гайка будет раскручиваться, камень может упасть. Во время работы это очень опасно для окружающих.

Если вы не смогли изготовить втулки нужного диаметра, то можно применить куски труб аналогичного диаметра. При этом можно заполнить зазоры между валом и втулками намоткой тканевой изоляционной ленты.

Втулку выполняют из трубы диаметром 32 мм. Она должна соответствовать диаметру круга наждака. На нее устанавливают наждачный круг так, чтобы он сел вплотную.

Данная система втулок должна плотно сидеть на валу. Обязательно крепление при помощи болта и шайбы.

Самостоятельно можно нарезать резьбу с помощью метчика, для этого надо вал зажать в тисках

При этом важно правильно определить для данной резьбы диаметр отверстия

Схема самодельного мини-наждака.

Прежде чем приступить к изготовлению прибора, нужно уточнить направление вращения ротора. Например, мотор от стиральной машины является асинхронным. Это означает, что направление вращения можно менять посредством переключения обмоток.

В двигателе от стиральной машины обычно 3-4 вывода. Таким образом, при наличии 4 выводов можно легко изменять направление вращения.

Для этого надо с помощью тестера определить рабочую и пусковую обмотки. Чаще всего уровень сопротивления рабочей обмотки бывает 12 Ом. У пусковой обмотки этот показатель 30 Ом.

Рабочую обмотку двигателя включают в сеть электропитания мощностью 220 Вт. Пусковую обмотку включают первым концом к выводу катушки, а другим концом необходимо быстро прикоснуться ко второму выводу и тут же его оторвать от нее. Для этой операции применяют реле.

Если установлен конденсаторный двигатель, то схема подключения прибора будет другая.

Это означает, что во время работы точило будет крутиться в определенную сторону. Если затем переставить выводы пусковой обмотки с места на место, то прибор начнет вращаться в другую сторону.

Можно не использовать пусковую катушку. Тогда после подключения прибора к сети надо будет крутануть точильный камень в нужную сторону, после этого устройство начнет работать.

Что берем для изготовления станка

Для сборки домашнего точильного станка потребуется главным образом рабочий мотор от стиральной машины. Можно взять от советской стиральной машины электромотор мощностью 200 Вт, например, от Риги-17 СМР-1,5. Хотя одни говорят, что оптимальная мощность 400 Вт, а другие – что при мощности более чем 300 Вт, точильный круг может разлететься на куски. Для редкого использования точильного станка достаточно мотора в 1000 оборотов в минуту.

Больше от стиральной машины ничего не потребуется, все остальное придется выточить или вырезать из подручного материала своими руками. А потребуется вам:

металл толщиной 2-2,5 мм для кожуха на точило;
трубка для вытачивания фланца;
точильный камень;
гайка для закрепления камня на шкиву;
пусковое устройство;
электрический кабель с вилкой;
металлический уголок или деревянный брусок для изготовления станины;

Подготавливаем фланец

Первым делом нужно изготовить фланец или купить готовый. Он должен по диаметру походить к втулке двигателя, и на него хорошо должен одеваться точильный камень. Фланец – переходная деталь между двигателем и точилом. Если изготавливать его из куска трубы своими руками, то необходимо на одном ее конце нарезать резьбу, примерно на расстоянии в 2 раза, превышающем толщину круга. Для нарезания резьбы используют метчик.

Второй конец трубки запрессовывается на вал двигателя путем нагрева, а потом закрепляется сваркой или болтом, просверлив сквозное отверстие в трубке и в валу. Ниже представлен чертеж, по которому можно выточить фланец у токаря. Не забудьте указать все диаметры, согласно вашему двигателю и точильному камню, если будете заказывать данную работу.

Нарезая резьбу и одевая точильный круг на вал, нужно учитывать то, в какую сторону будет вращаться круг. Резьба должна быть противоположной относительно вращения двигателя, чтобы при работе не раскручивалась гайка, удерживающая круг.

Подключаем двигатель и собираем основу

Следующий этап работ — подключение двигателя от стиральной машины к электрическому проводу с вилкой своими руками. Для этого необходимо у мотора от советской машинки найти пусковую и рабочую обмотку. Для этого используют мультиметр и замеряют сопротивление. Сопротивление рабочей -12 Ом, а пусковой обмотки – 30 Ом. К электрическому кабелю подключают выводы рабочей обмотки. При таком подключении точильному кругу нужно будет задавать вращение рукой. Поэтому многие делают для этого пусковую кнопку.

В качестве пускового устройства можно использовать кнопку звонка, но только не обычный конденсатор. Подключение конденсатора приведет к тому, что обмотка двигателя стиральной машины сгорит.

Используя двигатель от стиральной машины автомат, можно обойтись без пусковой кнопки. Точильный станок будет работать сразу после включения в сеть. На схеме справа представлено такое подключение. Самое главное — правильно определить вывод рабочей обмотки двигателя.

Важно! При работе с электрикой нужно быть внимательным, если сомневаетесь в своих способностях, обратитесь к специалисту. И последнее, что нужно сделать – это станину или основу, на которой будет крепиться станок

Кроме того, обязательно наличие защитного кожуха над точильным кругом, ведь от точильного камня могут лететь мелкие кусочки и пыль. Защитный кожух, лучше всего делать из металла толщиной 2-2,5 мм, хотя встречаются варианты станков, сделанных своими руками и с защитой из толстого пластика. Станина тоже может быть разной, самая надежная – из металлического уголка. Некоторые крепят станок к стене, кто-то предпочитает точило переносное

И последнее, что нужно сделать – это станину или основу, на которой будет крепиться станок. Кроме того, обязательно наличие защитного кожуха над точильным кругом, ведь от точильного камня могут лететь мелкие кусочки и пыль. Защитный кожух, лучше всего делать из металла толщиной 2-2,5 мм, хотя встречаются варианты станков, сделанных своими руками и с защитой из толстого пластика. Станина тоже может быть разной, самая надежная – из металлического уголка. Некоторые крепят станок к стене, кто-то предпочитает точило переносное.

В этом и плюс точила, сделанного своими руками, вы делаете его под себя, чтобы вам было удобно на нем работать. На фото представлены некоторые варианты самодельных станков.

Точильный станок – одно из самых распространенных приспособлений, изготавливаемых своими руками из двигателя от стиральной машины. Сделать из такой детали можно все, что угодно, если захотеть, даже медогонку. Но нужно быть аккуратным не только при изготовлении такого оборудования, но и при его использовании, чтобы не навредить своему здоровью. Удачи!

Этапы работ по изготовлению наждака

1. Изначально необходимо определиться с размерами будущего наждачного станка, разработать его схему, чертежи конструктивных элементов. При желании, можно взять на вооружение чертежи, опубликованные в статье. Размеры будущего наждака необходимо привести в соответствие с габаритами имеющегося в наличии электрического двигателя.

2. Целесообразно заказать в токарной мастерской специальный фланец для крепления наждачного круга на вал электродвигателя с набором крепёжных гаек, поскольку самостоятельное изготовление данного элемента требует наличия специальных станков, а также соответствующего профессионального опыта.

3. Изготовление опорной рамы.

3.1. Используя углошлифовальную машинку, на широкой грани большой трубы прямоугольного сечения, согласно чертежу, следует вырезать паз, в который впоследствии будет помещён конденсатор. Также, потребуется вырезать в уголках соответствующие выемки для будущего монтажа электродвигателя.

3.2. Из имеющихся в наличии заготовок труб, уголков необходимо сварить раму, воспользовавшись сварочным аппаратом.

3.3. С помощью дрели нужно просверлить заданное количество отверстий под монтаж двигателя стиральной машины.

4. Изготовление вспомогательного столика.

4.1. На горизонтальной поверхности одной из металлических пластин требуется просверлить дрелью продольные пазы, которые будут служить направляющими для перемещения столика в определённое рабочее положение. Поверхность второй (верхней) пластины оставляется гладкой.

4.2. С помощью сварочного аппарата выполняется сварка элементов столика: 2-х металлических пластин, квадратной трубы.

5. За счёт болтового соединения, выполняется крепёж столика к раме.

6. Используя щётку по металлу, закрепленную на «болгарке», выполняется зачистка всех шероховатостей, неровностей полученной конструкции.

7. Все металлические части конструкции покрываются краской по металлу.

8. На нижнюю часть рамы крепятся резиновые амортизаторы при помощи саморезов.

9. Выполняется сборка электрической схемы, на раме закрепляется выключатель.

10. Из куска оцинкованной жести изготавливается и монтируется защитный фартук на двигатель.

11. Выполняется полная сборка конструкции точила, с подключением всех электрических элементов. Собранный наждак готов к работе.

Процесс самостоятельного изготовления точильного станка гарантированно окажется несложным даже для человека, имеющего небольшие навыки работы с металлом и обладающего элементарными познаниями в электрике. Такой наждак станет хорошим вспомогательным оборудованием для каждого хозяйственного человека, предпочитающего решать бытовые проблемы своими силами.

Каждый хозяин, так или иначе, сталкивается с ситуацией, когда ей необходимо заточить ножи, ножницы и другие острые предметы, которые с течением времени затупляются. Можно каждый раз обращаться к мастеру и платить за его услуги немалые деньги или приобрести готовый наждак, а можно проявить смекалку и порадовать свой кошелёк, сделав наждак своими руками.

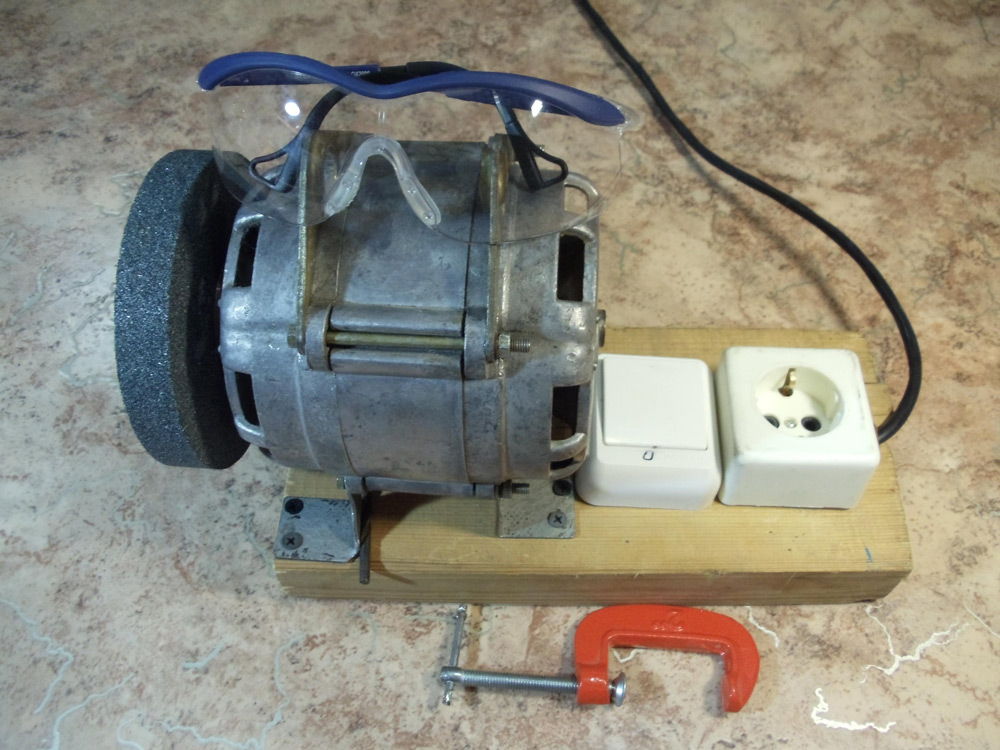

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
электрическая дрель с набором сверл;
шуруповерт или фигурная отвертка;
угловая шлифмашина;
паяльник на 100 Вт;
маленькая стамеска;
угольник с одним из углов на 90 градусов;
штангенциркуль;
чертежный циркуль;
чертежный карандаш и рулетка;
ножницы по металлу;
настольные тиски;
отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

модель советского электродвигателя от стиральной машины с конденсаторами;
тумблер на нагрузку до 1.0 кВт;
шнур с розеткой длиной 2 метра;
маленький точильный камень с диаметром посадочного отверстия 32 мм;
плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
брус размером 60х60 мм и высотой 0.2 метра;
саморезы по дереву на 50 и 20 мм с прессшайбой;
оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Подручник для токарного станка шаг 3

Для крепления подручника я использовал сточенный под нужным углом мебельный уголок, затем к нему прикрепил кусок уголка 32х32, в котором пропилил паз и на него установил уже подручник из куска стали 4 мм. Крепление подручника винтом с потайной головкой, благодаря пазу в уголке под подручником, подручник можно двигать ближе или дальше от точильного камня. Уголок к кожуху также крепится винтом, что позволяет регулировать угол подручника относительно точильного камня.

Из мебельного подвеса изготовил уголок для крепления защитного стекла, для этого использовал кусок оргстекла толщиной 6 мм.

Точильный камень использовал 200х20 мм серого цвета — мне больше такие нравятся по жесткости, белые сильно сыпятся. Я знаю про маркировку камней, но я не занимаюсь профессиональной обработкой стали, чтобы долго подбирать камень по параметрам.

При установке камня подложил две шайбы из картона, как и требуется, чтобы при затягивании гаек, точильный камень не лопнул.

Насчет безопасности точильного станка, сделанного своими руками

Теорию читали — знаем.

Кожух у моего наждака не закрыт с одной стороны — по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм — это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

защитное стекло на китайских станках гораздо тоньше, чем использовал я;
обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Для чего нужен наждак

Наждачный станок пригодится для таких работ:

Используя мотор от стиралки, вы сможете своими руками изготовить заточной станок. Для этого вам придется купить всего одну деталь – наждачный круг. Все остальные составляющие находятся в моторе.

Какой двигатель подходит для того, чтобы сделать наждак

Задумываетесь, какой двигатель можно использовать? Применить можно любой мотор от стиральной машины, даже марок «Вятка», «Рига» или «Волга». Главное, чтобы он обладал достаточной мощностью.

Для нормальной работы точильного аппарата, хватит мощности 100-200 Вт, с 1000-1500 оборотов в минуту. Для особо крупных деталей подойдет мотор мощностью 400 Вт. Но если скорость двигателя достигает 3000 оборотов в минуту, его нужно регулировать или устанавливать очень прочный диск.

Что нужно для создания наждака из мотора стиральной машины

Для изготовления простого точильного аппарата вам понадобятся:

При покупке лучше выбирайте изделие с двумя кругами: чистовым и черновым вариантом.

Также нужно сделать переходник с фланцем. Поскольку размер вала не совпадает с отверстием точильного камня, необходимо изготовить переходник. Выполнить его можно на токарном станке, предварительно определив размеры и выполнив чертеж. На схеме нужно отметить диаметр вала и отверстия наждака.

Фланец на вал можно сделать самостоятельно. Подойдет кусок трубы диаметром 32 мм, не более 200 мм в длину. Она должна идеально сесть на вал двигателя. На одной стороне фланца выполняется резьба, направление которой зависит от направления движения вала. При отправке на двигатель другой конец фланца нагревается и запрессовывается.

После установки обязательно зафиксируйте фланец. Сделать это можно сваркой или болтом, просверлив фланец с валом.

Переходник с вала готов. Осталось установить элемент для заточки резцов.

Этапы создания наждака из двигателя стиральной машины своими руками

Для самодельного приспособления пригодится двигатель с ременным приводом.

Осталось правильно собрать устройство. После установки фланца наденьте на вал гайку с шайбой, затем большой наждачный круг и снова гайку с шайбой.

Подключение мотора

Как подключить двигатель от стиральной машины-автомат:

Сразу после подключения мотор для домашнего наждака начнет работать, и вы сможете оценить функциональность прибора.

Подключение электродвигателя стиралок советского производства отличается от предыдущего варианта.

Теперь двигатель подключен. Но прежде чем начинать работу, нужно основательно закрепить станок, чтобы избежать аварийной ситуации.

Как поставить наждачный станок и сделать защиту

Как закрепить наждачный станок и поставить на него защиту? Можно прикрутить его к верстаку.

Для этого используйте кронштейн, который есть в стиральной машине. Чтобы снизить вибрацию во время работы, на угол надеваются резиновые прокладки, изготовить которые можно из куска шланга.

Если установка устройства происходит на деревянный верстак, покройте его сверху листом из металла, чтобы избежать возгорания.

Изготовить точильный станок самостоятельно несложно. Главное – правильно его закрепить и подключить. Также придерживайтесь правил безопасности при работе, используйте защитные очки и специальную одежду.

Самоделки из двигателя от стиральной машины: циркулярная пила

Вы удивитесь, но и циркулярку тоже можно соорудить на основе мотора от стиралки. Важный момент в этом вопросе – дополнительное оборудование мотора устройством, регулирующим обороты. Без этого дополнительного модуля циркулярка будет работать неровно и просто не справится с поставленной задачей. Схема сборки устройства:

Схема циркулярной пилы

Принцип работы устройства прост: двигатель приводит в движение вал, на который одет малый шкив. От малого шкива идёт приводной ремень на большой шкив с дисковой пилой.

Полученный в результате агрегат не будет очень мощным, так что его можно использовать только для роспуска доски толщиной до 5 см. Как работает такая самодельная циркулярка:

Приклеивание наждачной бумаги к диску

Приклеивание абразивного материала на диск винчестера является простой, но ответственной работой, так как диск вращается с большей скоростью, и наждачная бумага может отвалиться.

Я не стал наждачное полотно заводить под прижимающий диск кольцо, потому что крепежные винты короткие и надежность крепления диска могла снизиться.

Поэтому размер внутреннего отверстия был выбран чуть больше внешнего диаметра удерживающей диск кольца – 34 мм. Внешний размер был равен диаметру диска – 95 мм. Наносить разметку проще всего циркулем.

Вырезать внешний контур наждачной бумаги можно с помощью ножниц, при этом будут заточены еще и их режущие кромки. А внутреннее отверстие проще вырезать строительным ножом.

Для хорошей адгезии термоклея с диском нужно включить станок и путем прикосновения к поверхности вращающегося диска наждачной бумаги удалить зеркальную поверхность.

Для склейки наждачной бумаги с диском можно применять любой подходящий клей, например, «Момент». Но я читал, что для этих целей хорошо подходит термоклей и решил попробовать.

Со временем абразив сотрется и наждачку придется отклеивать для замены. Если она будет держаться намертво, то это создаст трудности при отделении полотна от диска. А термоклей достаточно разогреть и изношенный лист легко отделится от диска. Пистолет разогревать не стал, а просто нарезал мелких кусочков термоклея и равномерно разложил на наждачной бумаге.

Далее на термоклей наложил диск, чтобы не запачкать утюг на него хлопчатобумажную ткань, а сверху утюг, включенный в режим максимального нагрева. Вместо ткани подойдет и лист бумаги.

Когда индикатор нагрева утюга погас, то снял его, и заменил тяжелой холодной железкой. Через минуту термоклей остыл и затвердел.

Предлагаю вашему вниманию короткий видео ролик, демонстрирующий тарельчатый шлифовально-заточной станок в работе.

Если сталь инструментальная и закаленная, то при заточке и правке инструмента летит сноп искр. Опытные слесари по внешнему виду и цвету искр определяют даже марку стали.

Самоделка оказалась очень полезной и удобной в эксплуатации, жаль, что не сделал такой заточной станок ранее. Если вы мастеровой человек, то настоятельно рекомендую сделать себе такой станочек.

Наждаки из жесткого диска: возможности использования. Необходимые материалы и инструмент. Процесс разборки жесткого диска. Подготовка абразивной поверхности и сборка мини-станка. Особенности подключения питания и возможные трудности.

Наждаком из жесткого диска персонального компьютера можно производить правку и заточку ручного инструмента, ножей или мелких деталей. Главное достоинство приспособления: для его изготовления потребуется минимальное количество инструмента и вспомогательных материалов. При этом работоспособность винчестера не играет особой роли: его функции будут совершенно другие.

Современные жесткие диски компьютеров не слишком хорошо подходят для реализации замысла. Дело в том, что на HDD первых поколений магнитные круги отличались большими габаритами. Это позволяет расширить круг обрабатываемых элементов.
