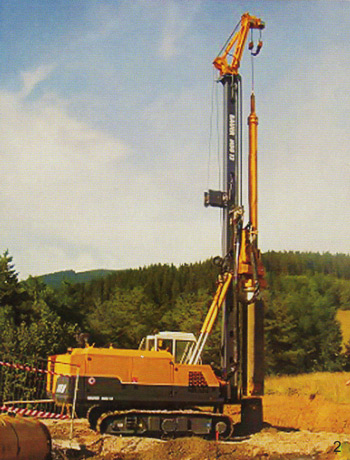

Буровая установка bauer mbg-12

Буровая установка Bauer BG 28 для бурения скважин, свай: аренда в Москве

Сферы применения буровой установки Bauer BG 28

Роторная буровая установка Bauer BG 28 рабочей массой около 96 т, служит для устройства:

Скважин с обсадными трубами (погружение обсадных труб приводом вращения или обсадным столом)
Скважин без обсадных труб, но стабилизированных глинистым раствором
Скважин непрерывным полым шнеком (CFA / НПШ) – с удлинением келли-штанги или без него
Специальных методов устройства скважин, например, бурение «перед стеной», бурение с двойной силовой головкой (CFA с обсадными трубами), бурение раскатчиком грунта
Устройство «Стены в грунте» грейферным ковшом
Перемешивания грунта в скважине Cutter Soil Mixing (CSM) навесным фрезерным оборудованием
Погружение шпунтовых труб для ограждения котлована.

Основные размеры и габариты

Буровая установка Bauer BG 28 выполняет бурение штангой келли, шнеком, раскатчиком грунта, устройство буронабивных свай, а также погружение трубчатого шпунта, разработку траншей по методу «Стена в грунте». Погружение обсадных труб может выполняться основным приводом или обсадным столом (опция, max BV 1500-07).

Максимальная глубина бурения — до 71 м при использовании келли-штанги BK 28/419/4/70. Максимальный диаметр скважины 1900 мм без обсадной колонны и 1600 мм с обсадной колонной. Максимально допустимая длина обсадной секции — 8.2 м при использовании обсадного стола, и — 9.2 м без него.

Для метода CFA максимальная глубина бурения 25,5 м с удлинителем келли, или 17,5 м — без удлинителя. Максимальный диаметр бурения 1200 мм. Максимальная сила тяги 330 кНм и с главной и подающей лебедкой 830 кНм. Сила прижима 350 кНм плюс вес шнека. Длина непрерывного полого шнека 20 м.

Технические данные

Общая высота	26.470 мм
Рабочая масса (около)	96.000 кг
Роторный привод	KDK 275 K
Крутящий момент номинальный при 320 бар	275 кНм
Частота вращения максимальная	35 об/мин.
Лебёдка подачи
Сила нажима / сила тяги (эффективная)	200 / 330 кН
Ход (система келли)	10.400 мм
Ход (система CFA)	19.300 мм
Скорость (подъём/опускание)	7 м/мин.
Быстрый ход (подъём/опускание)	8.5 м/мин.
Главная лебедка
Класс лебедки	M6 / L3 / T5
Сила тяги (1-ый слой) эффективн./номинальн.	250/315 кН
Диаметр/длина троса	32 мм/90 м
Скорость лебедки (максимальная)	80 м/мин.
Вспомогательная лебедка
Класс лебедки	M6 / L3 / T5
Сила тяги (1-ый слой) эффективн./номинальн.	100/125 кН
Диаметр/длина троса	20 мм/60 м
Скорость лебедки (максимальная)	74 м/мин.
Наклон мачты назад / вперед / в стороны	15° / 5° / 2°

Характеристика привода KDK 275 K

Номинальный крутящий момент привода

Зависимость крутящего момента от оборотов (стандартный режим)

Стандартное оснащение буровой установки Bauer BG 28

Привод вращения KDK 275 K (1-ступенчатый редуктор)
Главная лебедка с гидравлическим управлением свободного хода
Главная и вспомогательная лебедка с канавками специальной формы
Концевые выключатели подъема для главной и вспомогательной лебедки
Транспортные опоры для верхних и нижних секций мачты

Измерительные приборы и система управления

PLC-процессор для всех функций с электрическим управлением
Электронный мониторинг, контроль и система визуализации
Аналоговый дисплей давления насоса
Индикация сообщения о неисправностях
Аварийное управление буровой установкой (основные функции)
Измерение наклона мачты по осям x/y (индикация цифровая/аналоговая)
Автоматика мачты (автоматическая установка в вертикальное положение)
Главная лебедка с электронным измерением усилия на тросе
Вспомогательная лебедка с гидравлическим измерение усилия на тросе
Измерение глубины на главной лебедке
Измерение гидравлической нагрузки на вспомогательном тросе
Устройство измерения скорости на приводе вращения
Настройка давления главной лебёдки

Преимущества оборудования Bauer

Все модели имеют следующие преимущества:

высокая производительность;
небольшая масса оборудования в сочетании с высокой мощностью;
простота обслуживания;
возможность работы в любых температурных условиях;
равномерная балансировка благодаря расположению главной лебедки в корме установки;
рама движется горизонтально, а мачта перемещается в двух направлениях.

Создатели позаботились и о безопасности на рабочем месте. Кабина оператора оснащена системой кондиционирования воздуха и обогревателями, что обеспечивает комфортные условия в любое время года.

Ночью включается яркое освещение на кабине и наверху буровой вышки.

Звуковой сигнал оповещает оператора о недопустимых нагрузках на тросы.

Для буровых установок большое значение имеют расходные материалы. Их своевременная замена продлевает срок службы механизмов и агрегата в целом, улучшает буровой шаг.

Буровая установка Bauer BG 25 C

Bauer BG 25 C произведена немецкой компанией Maschinen GmbH. Надежная и мощная серия Bauer BG получила широкое распространение в разных странах среди строительных компаний.

Буровая техника фирмы Bauer линии BG охватывает почти все технологии бурения, а также устройства свайных фундаментов в разных, в том числе сложных и скальных типах грунтов. При создании машин «Бауэр» используются комплектующие известных фирм. Так, двигатель модели BG 25 C мощностью 224 кВт выпущен компанией Caterpillar.

Модель BG 25 C — пример интернационализации при выпуске спецтехники. Так, проектирование основных компонентов происходит в Германии в головной фирме, изготовление буровой установки производится в Китае на заводе компании Bauer. Но все стандарты по качеству при этом соблюдаются, благодаря тщательному контролю, аналогичному проверке на основном заводе.

Отличием Bauer BG 25 C, как и всех буровых станков фирмы, является возможность осуществлять бурение под сваи с применением штанги келли. Широко используется эта установка для выполнения буронабивных свай с использованием технологии бурения скважины под защитой обсадной трубы. Максимальный диаметр бурения достигает 1900 мм при максимальной глубине 57,4 метра.

имеет большой парк надежной специальной техники и готова предложить в аренду буровую установку Bauer BG 25 C со всем необходимым дополнительным оборудованием.

Технические характеристики Bauer BG 25 C
Общая высота, м	22,8
Крутящий момент, м кН-м	245
Мощность двигателя, кВт	224
Главная лебёдка эффективная/номинальная, кН	200/250
Вспомогательная лебёдка эффективная/номинальная, кН	80/100
Подающая лебёдка давление/тяга, кН	260/260
Ход лебёдки, м	15,8
Макс. диаметр бурения, мм	1900
Макс. глубина бурения, м	57,4
Ходовая часть	UW 65
Длина гусеничной ходовой части, мм	5358
Ширина гусеничной ходовой части, мм	3200 — 4400
Башмак гусеничной цепи, мм	700
Рабочий вес, кг	74000
Двигатель	Caterpillar C7

rosstroy-svai.ru

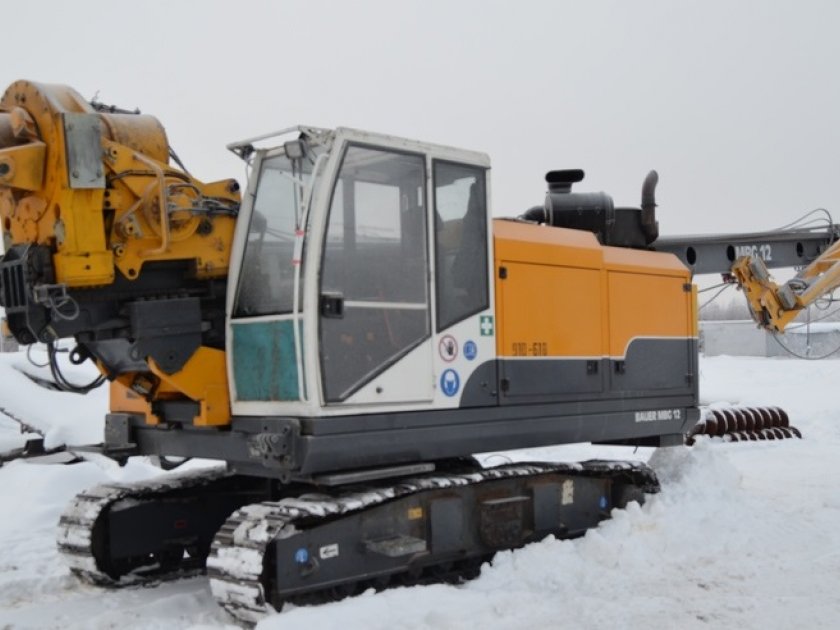

Габаритные размеры Буровой установки Bauer МБГ-12, Привод цепи

Опция: Приводная система, приводимая в действие цепью.

Две цепи прикреплены к стреле. Механизм поворота приводится в движение вдоль цепи двумя приводными двигателями. Двигатели встроены в приводные салазки.

Такая система обеспечивает использование звеньев трубы длиной 4 метра при бурении штангой Келли (с Келли 3/15).

Система цепного привода является необходимым условием для таких способов бурения как «бурение с бесконечным шнеком» и система «полного замещения».

Механизм поворота МДК 132.
Салазки.
Приводные двигатели.
Фиксированные цепи.
Стрела.

Комплектация малогабаритных буровых

Как правило, такие установки могут выполнять несколько видов бурения и, соответственно, оснащаются разнообразным буровым инструментом. Область применения несколько ограничена, поскольку максимальная глубина стволов составляет не более 100 метров. На такой глубине не всегда можно найти артезианские водоносные горизонты.

В комплект установок входят породоразрушающие инструменты, пульт управления нагрузкой на двигатель. Буровые штанги оснащены резьбовыми или муфтовыми соединениями. Отдельные установки комплектуются помпами для промывочного бурения.

Часто конструкция установки предусмотрена возможность наклонного бурения скважин на песок под воду, что позволяет «достать» водоносный слой, находящийся в отдалении от участка.

Чем хороши буровые установки Bauer?

Bauer – одна из ведущих фирм в сфере производства промышленных буровых устройств. Компания была основана в 1927 году, в Германии, однако первые машины для бурения попали в продажу лишь в 1976 году, до этого все устройства предназначались исключительно для внутреннего пользования.

За сорок лет, которые прошли с момента выхода фирмы на рынок, компания прошла путь от аутсайдера, до одного из самых известных и уважаемых производителей бурового оборудования.

Буровая установка Бауэр (Bauer) BG 40

На сегодняшний день Bauer обзавелась огромным количеством дочерних предприятий, которые функционируют в большинстве Европейских стран. На российском рынке фирма появилась лишь в 2006 году, но качество и эффективность её оборудования быстро сделали компанию одним из ведущих игроков в сфере бурения.

Особенности

Этапы бурения сопровождаются существенными нагрузками, в связи с чем, бурильные трубы изготавливают бесшовными. Их производят из высокопрочной стали или алюминиевых сплавов, существенно снижающих общую массу буровой колонны. Концы труб делают с утолщением, так как именно на стыках появляются максимальные нагрузки во время продвижения колонны в грунт. Уширения стенок могут располагаться с наружных, внутренних или обеих сторон.

С помощью бурильных труб делается своеобразный прокол в земле, называемый скважиной. Ствол устанавливается на заданную глубину методом бурения. При этом происходит разрушение породы с одновременным промыванием или продувкой прохода.

Бурильные трубы поддаются восстановлению. В данном случае выполняется одна или несколько операций:

ультразвуковая дефектоскопия – помогает выявить скрытые повреждения;
механическая чистка – используются щетки и фрезы;
правка геометрической формы – производится с помощью высокоточного оборудования;
гидравлическая промывка под напором;
нанесение антикоррозийного слоя способом фосфатирования;
наплавка — увеличение толщины зоны замков путем индукционной или электродуговой сварки;
нарезка резьбы или канавок.

После окончания восстановительных работ проводят окончательную дефектоскопию. При подтверждении отсутствия недостатков и соответствия нормативным требованиям, трубы окрашивают, после чего наносят на их внешнюю поверхность необходимые обозначения.

bg (25, 28, 24, 36, 40) и MBG (12, 24)

Компания Bauer была основана в Германии в 1927 году. А первая буровая машина увидела свет в 1970 году. В течение последующих шести лет эта техника применялась исключительно для удовлетворения собственных потребностей. В 1976 году в продажу поступила первая буровая установка. Она работала по принципу вращательного бурения. С этих пор буровые устройства Bauer стали применяться в различных сферах промышленного производства, но приоритетным направлением работы стало подземное строительство. Оно велось для создания фундаментов шахт, промышленных конструкций и гражданских сооружений, которые отличались высокой этажностью и требовали устройства надёжных фундаментов.

Буровые установки Bauer

На сегодняшний день компания Bauer обзавелась дочерними предприятиями по всему миру. Каждая компания представляет собой самостоятельное юридическое лицо. Среди стран, где есть представительства Bauer, особенно следует выделить Китай, Австралию, Швецию, Италию, Канаду. Есть представительство и в Российской Федерации, где с 2006 года начат процесс производства буровых установок под контролем головного предприятия.

Фото буровой установки Bauer

Область использования

Установки бурового механизма применяются в различных сферах:

для возведения фундамента сооружения на сваях;
в строительстве в целом;
для бурения грунтов, в том числе твердых пород;
в добыче полезных ископаемых нерудного происхождения;
в строительстве водозаборов;
для бурения скважин, куда закладываются взрывчатые вещества для разрушения твердых пород.

Преимущества и особенности

Буровые установки этого популярного бренда имеют массу преимуществ и достоинств:

Отличный уровень производительности.
Лёгкая эксплуатация.
Высокая мощность сочетается с относительно небольшой массой техники.
Базовая комплектация позволяет работать в экстремальных температурных условиях.
Главная лебёдка встроена в корму машины, что обеспечивает равномерную балансировку.
Горизонтальное движение рамы и независимое перемещение мачты в двух направлениях.
Система цепного привода позволяет осуществлять работы с бесконечным шнеком и с полным замещением.
Гусеничный ход машины снабжён раздвижной тележкой.

Оборудование серии BG

Модели буровых установок Bauer из серии BG дают возможность применять множество технологий для проделывания скважин.

Максимальная глубина работы этой техники составляет порядка 100 метров, а диаметр проделываемых отверстий — до 3 метров.

Особенностями этих буровых установок являются:

увеличенная длина мачтового устройства;
увеличенный промежуток между осями для бурения;
лебёдка снабжена дополнительным механизмом, который увеличивает тягу устройства;
большой крутящий момент сочетается с мощным двигателем дизельного типа, который существенно экономит топливо.

Буровая установка Bauer BG-28

Характеристики	Ед. измерения	BG-25	BG-28	BG-24	BG-36	BG-40
Высота	м	22,8	26,47	21,9	26,2	27
Масса	т	74	95	76	115	140
Мощность двигателя	кВт	224	354	313	354	420
Крутящий момент	кНм	245	275	237	367	390
Диаметр скважины	м	1,	2,1	1,7	2,3	1,5
Глубина бурения	м	57,4	71	58	68,5	40

Установки серии М

Машины данной серии производятся в Российской Федерации. Старт был дан в 2006 году, когда с конвейера Курганского представительства сошла первая буровая установка.

Серия М представлена двумя моделями: MBG-12 и MBG-24.

Отличительными особенностями этих буровых устройств являются:

штанга с телескопическим механизмом;
устройство для монтажа стола обсадного типа.

Буровая установка Bauer MBG-24

Характеристики	Ед. измерения	MBG-12	MBG-24
Высота	м	14,55	20,9
Масса	т	34,5	55,5
Мощность двигателя	кВт	129	205
Крутящий момент	кНм	125	240
Диаметр скважины	м	1,3	1,9
Глубина бурения	м	36,82	51,47

Возможно вас заинтересует: услуги сварки по оптимальной цене. информация здесь

magistraltrade.ru

Критерии выбора буровой установки Бауэр

При покупке оборудования Bauer для бурения необходимо ориентироваться на ряд основных критериев. Если приводить общую классификацию, то буровые установки делятся на несколько типов:

выполняемые работы — разведка, создание скважин;
способ бурения — ударного, вращательного, вибрационного, вращательно-ударного и других видов воздействия;
тип привода — дизель-электрические, электрические, электрогидравлические или дизельные;
способ передвижения — самоходные, стационарные, передвижные;
дислокация — морские, наземные.

При выборе установки Bauer нужно ориентироваться на несколько базовых критериев:

Транспортабельность с учетом рельефа местности, где проводится работа, особенностям горных пород и методу ее разрушения, амортизационным затратам, скорости бурения и т. д.
Допустимая нагрузка. Показывает максимальный вес на крюке при бурении скважины.
Глубина бурения. В каждом регионе работы эти требования могут отличаться.
Тип привода. Подбирается с учетом особенностей места работы.

Также стоит учитывать возможность организации безопасного бурения, размещения персонала, качество работ, способ перемещения аппаратурыи т. д

Главный критерий, которому нужно уделить внимание — технология бурения. Буровые установки немецкого производителя могут выполнять эту работу по следующим методикам:

Вытеснение. В работе задействуется особая головка, которая фиксируется в нижней части буровой штанги. При ее выводе вверх осуществляется выход земли с уплотнением. Бурение осуществляется с высоким крутящим моментом, что и дает ожидаемый эффект.
Перемешивание. В таком случае создаются глухие подпорные стенки посредством смешивания земли с буровым составом. При этом буровой раствор идет под давлением вместе со вводом аппаратары для разрушения.
Двойная головка. Применение такого инструмента подразумевает углубление шнека и буровой обсадки. Происходит разрыхление грунта и его выброс через затвор.

Bauer — буровые установки с немецким качеством, отличающиеся высокой производительностью, экономичностью применения, простотой обслуживания и способностью работать в любых условиях. Покупка / аренда таких машин является отличным решением для строительной сферы, добычи полезных ископаемых, создания скважин разного назначения и решения иных задач.

Производительность спецтехники

Глубинная буровая установка Bauer BG 28 цена, которой варьируется в зависимости от установленного конкретного оборудования, показывает высокий уровень производительности, практически на любых типах грунтов. Высоких показателей удалось добиться благодаря мощному двигателю, который выдает целых 354 кВт мощности. С помощью специальных редукторов, сила вращения бура увеличивается практически в 10 раз. Стандартный крутящий момент данной установки равен 270 кНм.

Дополнительно установка оборудуется электрическим генератором (мощность 13 кВт), который полностью обеспечивает потребность комплекса систем в электричестве во время работы. Каждая из систем имеет собственный датчик, благодаря которому управляющий установкой имеет возможность полностью контролировать все рабочие процессы. Для безопасности бурения, на бурильную машину могут навешиваться специальные противовесы, массой 5.3 и 10.5 тонн. Имеется и система автоматического регулирования холостого хода, которая тщательно следит за перерасходом и при необходимости ограничивает количество оборотов коленчатого вала мотора.

Техническое описание

Буровая техника Bauer BG 28 технические характеристики, которой могут изменяться от рабочих условий и типа навесного оборудования, демонстрирует достаточно высокие показатели производительности на строительной площадке. Буровая установка УРБ 2А2 является подобной разновидностью спецтехники и может быть использована как альтернативная замена. Но при этом стоит отметить что в установке Bauer BG 28 имеется большое количество разных систем, которые облегчают процесс бурения.

Технические параметры:

двигатель – дизельный, четырехтактный мощностью 354 кВт и крутящим моментом 270 кНм;
мощность главной лебедки – расчетная – 250кН, номинальная – 317 кН;
давление лебедки – 330 кН;
ход подачи – 19.3 м;
общий вес установки – 96 000 кг;
максимальный диаметр скважины – 1900 – 2150 мм;
максимальная глубина бурения – около 71 метра;
дополнительное оборудование – электронная система контроля B-TRONIC, бронированное остекление, мощный компрессор производительностью 1000 метров кубических в минуту, система стравливания избыточного давления в системе, защита от перегрева и экономайзер топлива.

Кабина оператора оборудована системой кондиционирования в жаркое время года, а также эффективными системами подогрева салона. Масло, которым заправляют гусеничное шасси, имеет свойства разложения микроорганизмами. Сверху на буровой вышке и на кабине устанавливают специальное освещение, повышенной яркости, для улучшения безопасности работы в ночное время суток. На тросах имеются системы, ограничивающие их растягивания, а также осуществляющие полный контроль за работой на разрыв. В случае недопустимых нагрузок, датчик информирует водителя звуковым сигналом.

Сервисное обслуживание буровой установки

Буровая установка Bauer BG 28 купить, которую можно у официального дилера, имеет специальный регламент технического обслуживания.

Соблюдение рекомендаций и установленного порядка прохождения обслуживания является обязательным для исполнения. Ответственными узлами считаются гидроцилиндры, буровой агрегат, подъемные тросы, натяжители, крепежные системы и прочее. Каждый элемент проверяется отдельно, при необходимости проводиться его полная или частичная замена. Ремонтные работы выполняются в специальных мастерских, которые занимаются специальной строительной техникой. Поставки запасных частей осуществляются через официальные дилерские сети. Стоит отметить, что после проведения серьезных ремонтных работ, проводятся испытания техники.

Классифицирование установок по методу бурения

Для механического разрушения породы используется несколько способов бурения.

Буровые машины

Шнековое. Технический параметр работ подразумевает резцовое разрушение породы буровым механизмом с одновременным выбросом ее на поверхность.

Шарошечное. Разрушение породы происходит ударным способом, при котором порода истирается и выносится на поверхность воздушным потоком.

Ударно-вращательный способ бурения осуществляется машинами с установленным пневматическим ударником. Выброс породы происходит за счет работы дополнительного оборудования – компрессора.

Виды буровых установок, используемых для определенных пород

Установки вращательного типа бурения. К забою машины установлен вращающийся механизм, который вырезает породу. В качестве ударника используется утяжеленная коронка или долото.

Вращательно-ударные установки. Вырезка породы осуществляется одновременным вращением забоя и ударными тактами. Долото или ударная болванка имеет армирующий усилитель. В некоторых случаях устанавливается алмазная коронка.

Ударный (снарядный) способ. Для проделывания отверстий в рыхлых, осадочных породах, применяют метод на основе ударов по установленному забою. Метод ударного бурения используется для получения отверстий не более 100 м.

Схема ударного бурения

Конструкции вибрационного типа. Через магистрали двойных труб подается вибрация от генератора, который является вторичной машиной бурового модуля. Виброзонд осуществляет вырезку породы и по смежным механизмам выбрасывает ее наверх.

Комплекс огнеструйного бурения. Для установки скважины в твердых, кристаллических горных породах, используют газовые струи для разрушения основы грунта. Установка приводится в рабочее состояние с помощью газа, который производит горение в недрах.

Разрядно-импульсное бурение производит разрушение и выброс породы с помощью электроимпульсов. Применяется при глубинной работе.

Взрывное бурение применяют при геологоразведке в горных массивах и труднодоступных местах.

Классификация по типу бурового вращателя

В зависимости от специфики вращательного механизма, конструкции подразделяются на несколько видов.

Шпиндельный механизм вращателя. Машины с такой модификацией вращателя считаются технически устаревшими, используются для комплектации скважин до 200 м в небольших промышленных предприятиях.

Установка роторного вращателя позволяет эксплуатировать комплекс в осадочных и горных породах на глубину выше средней.

Подвижный вращатель – современная технология, применяемая во всех отраслях, позволяет получать отверстия как при сверхглубоком, так и при поверхностном бурении.

Ошибки при самостоятельном бурении на воду

Начинать бурение на воду рекомендуется с малых глубин, чтобы набраться хотя бы немного опыта

Опыт в вертикальном бурении – самое важное! Научиться можно только на практике. Научитесь избегать клина буровой колонны. Новички по неопытности часто «ловят клин» и теряют буровые штанги

Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки)

Новички по неопытности часто «ловят клин» и теряют буровые штанги. Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки).

Ошибки обходятся недёшево – теряется дорогой инструмент. Поэтому в гидробурении нельзя форсировать события и сразу делать глубокие скважины. К этому делу подходите ответственно и аккуратно.

Читайте литературу, книги и . Эта работа требует много знаний, которые невозможно передать в двух словах, поэтому самообразование обязательно.

Буровые установки Bauer: bg (25, 28, 24, 36, 40) и MBG (12, 24)

Установки бурения Bauer работают в самых различных областях:

строительство, в том числе бурение под свайные фундаменты;
бурение твердых пластов грунта;
бурение при добыче полезных ископаемых кроме руды;
бурение скважин для водозабора;
бурение скважин для производства взрывных работ на скальных и других твердых породах;
бурение с целью установки обсадной трубы на скважину способом вращения.

Виды буровых установок компании Bauer

Основные и наиболее востребованные модели буровых установок Bauer — установки для бурения серии BG и MBG.

Установки бурения серии BG обладают множеством технологий для бурения скважин. Они могут пробурить скважину глубиной до 100 метров, диаметром — до 3 метров.

Преимущества этой серии:

большой крутящий момент обеспечивается мощным дизельным двигателем, очень экономно расходующим топливо;
с применением дополнительного механизма на лебедке увеличивается тяга устройства;
большая длина мачтового устройства;
большой промежуток между осями для бурения.

большой крутящий момент обеспечивается мощным дизельным двигателем, очень экономно расходующим топливо;
с применением дополнительного механизма на лебедке увеличивается тяга устройства;
большая длина мачтового устройства;
большой промежуток между осями для бурения.

Буровые установки серии М производят в России в городе Кургане под контролем представителей основного предприятия. Здесь выпускают модели MBG-12 и MBG-24.

Эти модели буровых устройств имеют следующие особенности:

оснащены раскладной мачтой с телескопическим механизмом;
производят монтаж обсадного стола с помощью усовершенствованного устройства.

Лидерами среди каждой линейки установок бурения являются BG-28 и МBG-24.

Наиболее востребованная роторная буровая установка BG-28 состоит из целого комплекса специального оборудования для бурения скважин. Комплектация буровой установки осуществляется в соответствии с условиями проведения работ. Установка может работать в любой географической зоне.

Технология вытеснения грунта

Грунт вытесняется на поверхность специальной головкой, укрепленной на буровой штанге снизу. При выводе ее на поверхность происходит выход грунта с уплотнением и заглаживанием боковых поверхностей скважины.

Забуривание и введение в грунт производятся с усиленной подачей и большим крутящим моментом. Одновременно с извлечением штанги со специальной головкой, вытесняющей грунт, производят закачку бетона через внутреннюю полость шнека.

Несущая способность сваи увеличивается благодаря такому эффективному способу.

Система перемешивания грунта (СПГ)

СПГ создает глухие и подпорные стенки путем смешения грунта с самоотвердевающим глинистым буровым раствором. Глинистый буровой раствор постоянно подается под давлением бурового агрегата в грунт одновременно с введением инструментов, разрушающих грунт.

Бурение двойной головкой скважин с небольшим диаметром

Такой способ предусматривает забуривание шнека и одновременно буровой обсадки. Приводы используются разные, вращение встречное. Грунт после взрыхления выбрасывается через затвор, поступая на поверхность по другому обсадочному шнеку. Одновременно с извлечением обсадной трубы во внутреннюю полость шнека закачивают бетон.

Бурение двойной головкой скважин с небольшим диаметром

Разновидности буровых установок малых габаритов

Агрегаты, при небольших размерах, представляют собой комплексное решение задачи бурения скважин в зависимости от гидрогеологической обстановки данного участка.

Монтаж буровой установки может быть произведен за 30 – 40 минут, а рабочая температура допускается в пределах от -40 до +40 о С.

Малогабаритные устройства разделяются по видам с учетом конструктивных и эксплуатационных особенностей:

по применяемым способам проходки скважин, к которым относят вращательное шнековое, ударное, комплексное и другие виды;
типу стволов (разведочные, технические, предназначенные для эксплуатации по прямому назначению), технология исполнения которых различна;
по применяемым типам приводов, которые бывают электрическими, двигателями внутреннего сгорания, гидравлическими и пр.;
по вариантам исполнения базовой оснастки – переносные, стационарные, на гусеничном ходу.

Учитывая разнообразие исполнений и конструкций установок для бурения скважин на песок под воду, приводим характеристики только нескольких из них.

Малогабаритные установки РБ-50/220 в комплекте со штангами длиной 1,0 – 1,5 – 1,8 метров. Диаметр их составляет 48 мм и исполняются штанги из среднеуглеродистой стали, легированной хромом, чем обусловлены их повышенные прочностные характеристики. Длина штанг определяет габаритные размеры устройства, а количество – максимальную глубину скважин, которая составляет до 70 метров. Мощность силового агрегата обычно составляет 2,3 кВт, кроме того, в комплекте желательно иметь грязевой агрегат. Возможно применение по грунтам с каменистыми включением размерами до 20 мм.

Малогабаритные установки серии ПМ-23 специализированы для бурения скважин для воды, шурфов для изгородей и столбчатых фундаментов. При использовании промывки может выполнять стволы диаметром до 300 мм при глубине порядка 100 метров по грунтам IX класса буримости с использованием шарошечного инструмента. По широкому спектру применения считается универсальной техникой.

При бурении шнеком максимальная глубина скважины не более 25 метров.

Мощность двигателя 14 кВт, может поставляться с шасси УАЗ, общий вес составляет 800 кг, вместе

С двигателем внутреннего сгорания.

Заслуженной популярностью пользуются малогабаритные буровые установки серии US, которые чаще всего монтируются на одноосном автоприцепе. Устройство с диаметром долота 300 мм способно бурить ствол по породам IX категории глубиной до 150 мм с промывкой, при использовании пневмоударника – до 50 метров при диаметре 150 мм. Имея силовую установку в виде ДВС мощностью 15 сил, способен создавать усилие при подъеме и подаче до 2,5 тонн. При этом имеется устройство плавной регулировки величины осевого усилия на долото. Устройства этой серии широко применяются, когда нужно добуривание или ремонт стволов с малым дебетом воды.

Малогабаритные установки также включают в себя устройства на гусеничном ходу.

Технические характеристики Bauer BG 28 H BS 80:

Масса техники	96000 кг
Мощность двигателя	354 кВт
Глубина бурения	71 м
Общая высота	25400 мм
Максимальный диаметр скважины	1900 мм
Длина ходовых механизмов	5680 мм
Ширина ходовых механизмов	3300 — 4500 мм
Траки	800 мм

Технические характеристики техники в каталоге основаны на информации, взятой из официальных источников, в том числе с официальных сайтов производителей.

К нашему сожалению, даже официальные документы могут содержать ошибки и опечатки. Кроме этого, характеристики могут отличаться в зависимости от региона поставки техники, а также изменяться производителями без предварительного уведомления.

В связи с этим, мы рекомендуем пользоваться опубликованной информацией в качестве основного обзора моделей, и при совершении покупки уточнять параметры, имеющие для Вас большую значимость, у продавца.

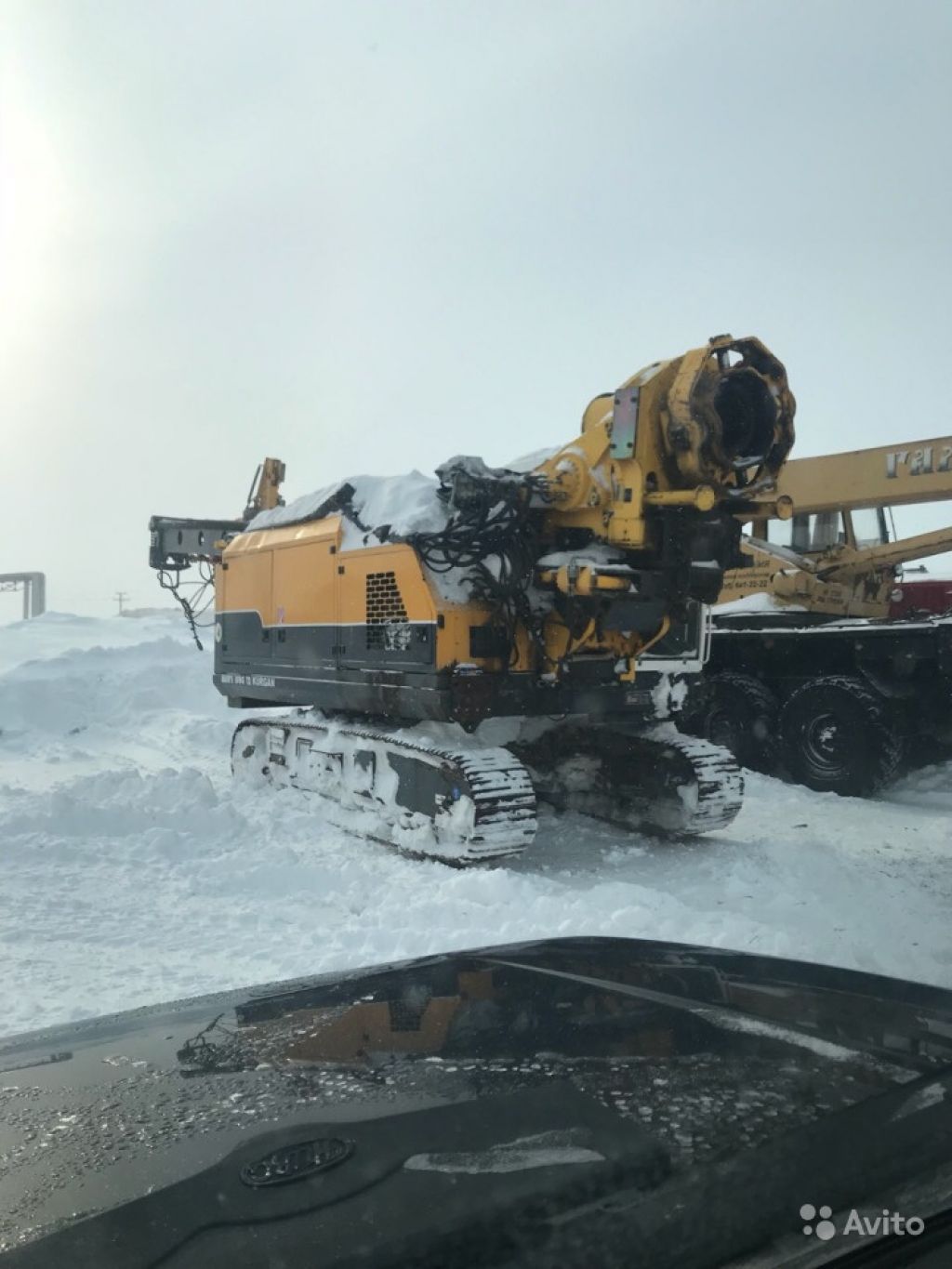

Роторная буровая установка Bauer BG28 H имеет рабочий вес, приблизительно 96 тонн.

Эта буровая установка идеально подходит для:

— бурения обсадной трубой (обсадная труба вворачивается в грунт вращателем или, опционально, с помощью гидравлического обсадного стола — оба варианта запитываются от самой буровой установки)

— бурения необсаженных глубоких скважин, стабилизированных с помощью буровых растворов

— бурение скважин непрерывным полым шнеком (технология CFA), с дополнительными штангами Келли или без них

— специальные буровые системы, такие как FOW сваи, бурение двойным вращателем (технология бурения CFA в обсадной трубе), сваи с замещением грунта, системы перемешивания грунта soil mixing (CSM и SMW)

Бурение со стандартным буровым инструментом:

— бурение штангой Келли (без обсадного стола)

— бурение по технологии CFA (с электрическим или гидравлическим приводом)

— бурение по технологии FDP Full-Displacement-Pilling (с электрическим или гидравлическим приводом)

Технические характеристики буровой установки Bauer BG 28H:
