Буровая установка ПБУ 2 | Особенности конструкции , приемущества

Буровая установка ПБУ 2 представляет собой мобильную универсальную установку для проведения различных буровых работ, в том числе в условиях сурового климата при температуре до -40°С. Она может применяться для осуществления инженерных изысканий, сейсмологических и геологических разведок, бурения инженерно-геологических шурфов и артезианских скважин, а также других скважин при проведении различных строительных работ.

Установка обеспечивает следующие способы бурения:

шнековое «сухое» бурение скважин до 40 см в диаметре и глубиной до 60 м;
бурение шурфов до 85 см в диаметре и глубиной до 25 м шнековым буром;
бурение с промывкой или продувкой скважин до 19 см в диаметре и глубиной до 120 м;
ударно-вращательное бурение скважин до 25 см в диаметре и глубиной до 16 м с помощью погружного пневмо-ударного механизма;
колонковое «сухое» бурение скважин до 15 см в диаметре;
проведение статистического зондирования грунта.

Особенности конструкции

Буровая установка ПБУ 2 может выполняться в двух основных модификациях:

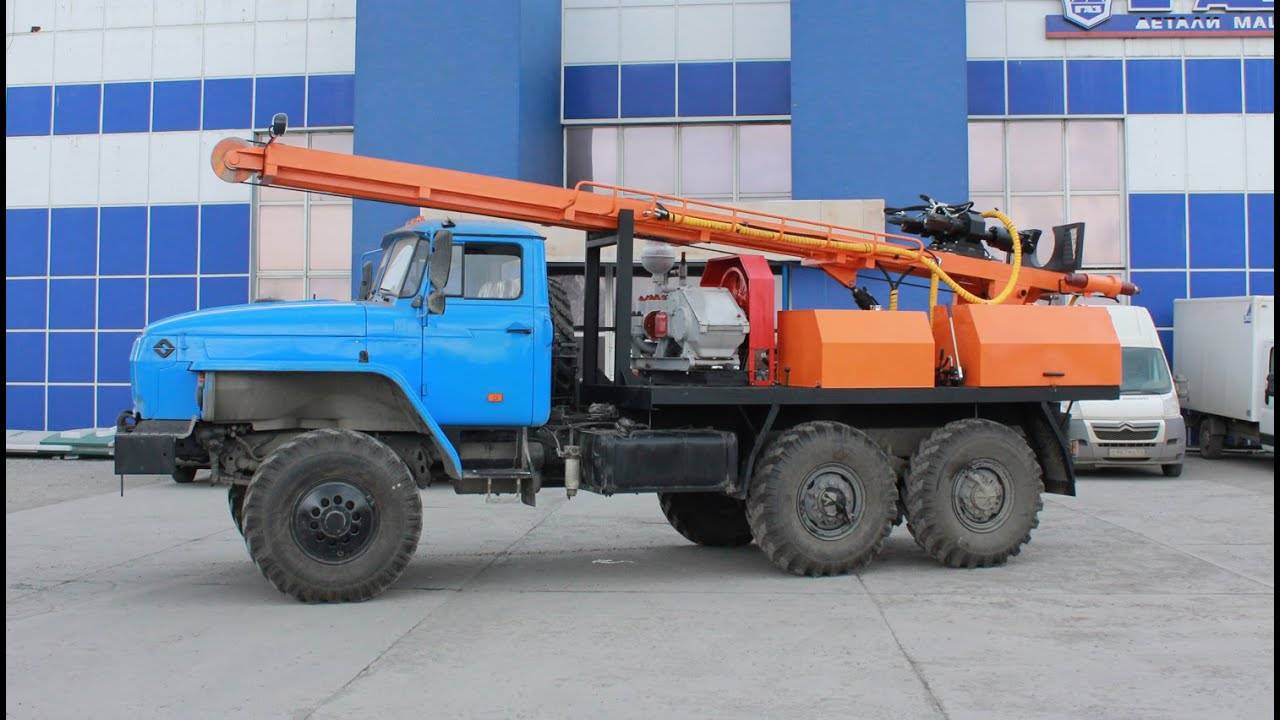

На базе шасси грузовых автомобилей повышенной проходимости (УРАЛ, КАМАЗ и др.) или различной тракторной техники.
На собственном несамоходном шасси грузоподъемностью свыше 4 тонн (прицепы, санные платформы и т.п.).

Привод основных агрегатов установки, смонтированных на собственной раме, осуществляется от коробки отбора мощности двигателя транспортного средства, на шасси которого она установлена. Возможна также комплектация установки автономным дизельным двигателем, что обеспечивает возможность ее установки на любые транспортные средства и грузовые несамоходные платформы.

Для удобства управления и обеспечения безопасности при проведении работ установка имеет съемную площадку оператора, которая устанавливается на раме около основания мачты, где расположены основные органы управления.

Для выравнивания на местности и обеспечения устойчивости установки при работе базовые транспортные средства или грузовые платформы комплектуются дополнительными опорами в виде гидродомкратов.

В комплектацию установки входят наборы инструментов для применяемых способов бурения, шнеки и буры различных диаметров, а также дополнительное оборудование по требованию заказчиков.

Основные преимущества буровой установки ПБУ 2

Буровая установка ПБУ2 обладает следующими достоинствами:

модернизированная мачта особой прочности;
механический привод подвижного вращателя с мощным гидромеханизмом его подачи создают усилие осевой нагрузки до 10 тонн, что значительно увеличивает скорость его перемещения;
имеется возможность отвода вращателя в сторону при помощи гидроцилиндра, управляемого с пульта оператора;
буровая лебедка имеет улучшенную конструкцию, обеспечивая надежность и простоту ее эксплуатации;
возможность привода установки от собственного двигателя позволяет полностью обеспечить автономность работы и значительно уменьшить расход топлива.

Получите выгодное предложение от прямых поставщиков:

Модификация ПБУ-50М

Данная буровая установка комплектовалась оборудованием для сооружения буронабивных и буроинъекционных свай. Сейчас для этих задач в основном и применяется ПБУ-50М.

Данная буровая установка отличается внешне тем, что комплектовалась другим прицепом, вместо стандартного на базовой модели. К тому же на редукторе она имеет счетчик моточасов, чтобы отслеживать «пробег» бура с силовым инструментом. Двигатель оставался одинаковым, однако кинематическая схема механизма отбора и передачи мощности претерпела ряд доработок, благодаря чему установка могла бурить скважины ощутимо быстрее.

Гидросистема также была доработана – были установлены предохранители, которые предотвращали самопроизвольное срабатывание при передвижении автомобиля, так как перемещалась и жидкость внутри системы. Пульт бурильщика обзавелся аварийной лампочкой, которая предупреждала об опасном давлении масла в двигателе.

Сравнение характеристик, которые изменились:

Буровая техника ПБУ-2 — это итог научных изысканий ОАО «Геомаш». Головное выпускающее предприятие базируется в Курской области, имея российские и иностранные представительства. Конвейерное изготовление устройств для бурения началось с 1993 года.

Отличительные черты и преимущества

Основные достоинства этой буровой установки таковы:

Наличие механического привода на вращателе, снабженного гидромеханизмом высокой мощности, обеспечивающее значительное усилие для нагрузки на ось.
Улучшенная конструкция буровой лебедки, что выступает залогом ее простого и надежного функционирования.
Прочная мачта.
Управление вращателем от пульта оператора.
Возможности для автономной работы агрегата при условии эксплуатации собственного двигателя.

Варианты достоинств буровой установки ПБУ 2

Буровая техника ПБУ 2 имеет ряд отличительных черт технического плана. В их число входит:

Возможность динамического и статического зондирования грунта.
Минимальные амортизационные затраты за счет палубного типа силового агрегата.
Наличие сигнализаторов опасного напряжения и переподъема наряду со счетчиком моточасов.
Наличие на собственной раме, что позволяет установить агрегат на любые транспортные средства.

Сочетание гидравлического механизма высокой мощности с вращателем подвижного типа обеспечивает существенную осевую нагрузку на рабочий инструмент даже на начальном этапе бурения. Сам вращатель для спуско-подъемных манипуляций может отходить в сторону от области бурения.

Буровые установки ВЗБТ

ООО «Волгоградский завод буровой техники» имеет производственную площадь и главное отделение в г. Волгограде. Свой путь общество начало в 1981 году, когда министр оборонной промышленности издал приказ об отделении цеха от объединения «Баррикады». Сразу после этого последовал еще приказ, который и определил дальнейшее направление работы.

Завод собственными силами налаживал производство и разработку новых буровых установок. Сейчас же он занимается выпуском стационарных и мобильных буровых установок, которые используются для разведывательного бурения и разработки скважин для нефтегазовой промышленности.

Также выпускается противовыбросовое оборудование, которое герметизирует скважину во время проведения буровых работ. Попутно производится всё необходимое оборудование и расходные материалы для проведения буровых работ.

Так как для осуществления первичного монтажа необходим квалифицированный персонал с большим опытом работы, ООО «ВЗБТ» предлагает заказчику различные услуги: это и обследование мест бурения, и обучение персонала прямо на месте работы, для чего специалисты завода могут не только помочь установить и запустить оборудование, но и провести бурение первой скважины.

Стационарные буровые установки представляют собой ряд моделей, которые способны производить бурение на глубину от 2000 до 4500 метров (зависит от модели). Мобильные же буровые установки способны работать на глубине от 2000 до 3200 метров. При этом вся техника рассчитана на работу при температуре до -45 градусов и при отсутствии промышленных сетей, что делает их отличным выбором для крайних северных регионов России.

УГБ-50М — буровая «бабушка»

Первое российское производство по выпуску бурового инструмента и буровых установок открылось на базе . Более 100 лет заводом выпускался и выпускается буровой инструмент для бурения скважин самого различного назначения: геологоразведочных, сейсморазведочных, скважин на воду и других. С каждым годом разработчики предлагают новые решения, улучшают технологию производства буровых установок, выпускают современные буровые установки и инструменты.

В послевоенные годы завод освоил выпуск многоцелевых буровых станков, с помощью которых, в том числе, выполнялось бурение скважин на воду. До конца 80-х годов прошлого столетия производился серийный выпуск буровых установок УГБ-50 М, которые сменили установки УГБ-1ВС , а затем буровые установки ПБУ-1 и ПБУ-2.

Тем не менее, руководители буровых компаний, не спешат отказываться от надежных буровых установок УГБ-50М, и вот почему:

Поперечное расположение лебедки является наилучшим вариантом, в ходе модернизации пришли к продольному расположению (УГБ-1ВС), и теперь же опять вернулись к поперечному расположению (ПБУ).
Передача вращательного усилия от коробки переключения передач на лебедку УГБ-50М происходит через шестерню, а на УГБ-1ВС, ПБУ, через цепную передачу, которая нередко требует замены или ремонта.
УГБ-50М имеет «вечный» механический привод, который нередко по надежности превосходит капризный гидравлический привод ПБУ-2, особенно в мороз.
На УГБ 1- ВС, для увеличения скорости, стали устанавливать ускорители, тем самым усложнили гидравлику, на ПБУ-2 ускорителя так же как и на УГБ-50 уже нет.

Из недостатков можно отметить только короткий ход вращателя (1,5 м) против 4 м. (УГБ-1ВС, ПБУ-2), но к этому можно привыкнуть.

Буровая установка УГБ 50 многофункциональна, мобильна и надежна, а запчасти к ней можно найти практически везде из-за её многолетнего выпуска, большой распространенности и крайней износостойкости.

Буровики за надежность установки УГБ-50М прозвали её «буровой бабушкой». В автомобилестроении её можно сравнить с армейским автомобилем ГАЗ-66, автомобилем, у которого нет конкурентов на бездорожье. Кстати установка УГБ-50М в основном монтировалась именно на шасси ГАЗ-66.

spb-burenie.ru

Характеристики установки модели ПБУ-2

Указанная буровая установка располагается на собственной раме и имеет привод от дизельного двигателя автономного типа. Это предопределяет ей возможность мобильного бурения и монтаж на различных транспортных средствах.

Шнековый бур ПБУ-2

Технические характеристики несколько изменяются в зависимости от модели установки. В модифицированном варианте основные показатели улучшены, что обуславливает его продолжительный срок службы наряду с высокой производительностью.

Основные характеристики агрегата.

Ход подачи – 1,8 / 2,2 / 3,4 м.
Вращение шпинделя 25–430 об/мин.
Грузоподъемность на лебедке 1600 кг.
Мощность привода 44–100 кВт.
Усилие подачи 10000/3500.
Крутящий момент 500.

Технические характеристики ПБУ-2

Буровая установка ПБУ-2

Такой мощный, производительный и универсальный агрегат под названием буровая установка ПБУ-2 задействуется в области геологоразведки и сейсморазведки для решения различных задач.

Буровая установка ПБУ-2 позволяет выполнять следующий перечень буровых работ:

1. Геологоразведочные и сейсморазведочные скважины.

2. Скважины разного предназначения, которые могут потребоваться во время проведения строительных работ.

3. Гидрогеологические и инженерно-геологические скважины.

ПБУ-2 устанавливается на свою раму, оснащенную приводом от автономного поршневого двигателя внутреннего сгорания. Благодаря этому возможен монтаж буровой установки на средствах передвижения, у которых отсутствует собственный двигатель. Еще ПБУ-2 можно устанавливать на передвижных средствах, на которых невозможен отбор мощности.

Для снижения амортизации двигателя ТС используется палубный силовой агрегат. При необходимости для заказчика может быть изготовлена модификация буровой установки, оснащенная приводом от двигателя транспортной базы.

Многоцелевая буровая установка ПБУ-2

ПБУ-2 может быть установлена на различные транспортные средства: автомобили и шасси повышенной проходимости типа АМУР (ЗИЛ-131), УРАЛ, КамАЗ (в том числе с двухрядной кабиной), МАЗ, транспортную гусеничную машину ТГМ-126, МТЛБу, тракторы ТТ-4 и ТЛТ-100А, на санное основание и другие шасси.

Эксплуатация машины допускается в районах с умеренным климатом в интервале температур от минус 40°С до плюс 40°С.

ПБУ-2-300-й серии – новые конструктивные решения значительно увеличивают производительность буровой установки, а также срок её службы:

Новая конструкция мачты с увеличенными прочностными характеристиками.

Скорость перемещения вращателя увеличена вниз – в 3 раза, вверх – в 3,5 раза.

Новая лебедка – надежная и простая в управлении и техническом обслуживании.

Отвод вращателя с устья скважины производится гидроцилиндром с пульта буровика.

Модернизированная гидросистема позволяет создавать усилие подачи вниз до 10 000 кгс, что позволяет осуществлять статическое зондирование грунтов, при сохранении хода подачи вращателя 3 500 мм.

Установка оснащена новым кондуктором, который легко устанавливается и убирается. При необходимости кондуктор может быть переоборудован для использования в качестве бурового стола.

МОДИФИКАЦИИ:

ПБУ-2 на шасси КамАЗ
ПБУ-2 на шасси КамАЗ с двухрядной кабиной
ПБУ-2 на шасси УРАЛ
ПБУ-2 на шасси ЗИЛ
ПБУ-2 на шасси МАЗ
ПБУ-2 на трелевочном тракторе ТТ-4
ПБУ-2 на МТЛБУ и другие шасси.

УСТАНОВКА ОБЕСПЕЧИВАЕТ:

бурение инженерно-геологических и технических скважин ударно-канатным способом.
бурение скважин при сооружении свай и шпунтов (в том числе и равнопроходными шнеками).
бурение сейсморазведочных скважин.
проходку геологоразведочных шурфов в рыхлых наносных отложениях.
вращательное колонковое бурение «всухую» (без использования очистного агента.)
вращательное колонковое и бескерновое бурение с промывкой геологоразведочных, гидро- и инженерно-геологических, технических скважин.
вращательное колонковое и бескерновое бурение с очисткой забоя сжатым воздухом геологоразведочных, гидро- и инженерно-геологических, технических скважин.
ударно-вращательное колонковое и бескерновое бурение с применением забойных пневмоударников с очисткой забоя сжатым воздухом геологоразведочных, гидро- и инженерно-геологических, технических скважин.
выполнение инженерно-геологических изысканий посредством статического зондирования грунтов (глины, суглинки и пески.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Усилие подачи, кгс: вверх – 3500 – 10000* вниз – 3500 – 10000*

Частота вращения шпинделя, об/мин – 25 – 430

Грузоподъемность лебедки, кгс – 1600

Условная глубина бурения, м:

шнеками – 60
шнековым буром – 25
шнековым буром, скользящим по штангам – 16
с промывкой – 100-120
с продувкой – 100
ударно-канатное – 40

Диаметр бурения, макс., мм:

шнеками – 400
шнековым буром – 850
с промывкой (конечный) – 190,5
с продувкой (конечный) – 190,5
ударно-канатное – 168

*-в зависимости от модификации.

* Информация о буровых установках носит справочный характер. Использованы материалы сайта производителя.

источник

Модификации

Универсальная машина для бурения ПБУ-2 имеет два поколения. К первому принадлежит техника, выпущенная до 2009 года.

Машина ПБУ-2 300-ой серии производства является модернизированной системой, которая увидела свет в 2009 году. Это, так называемое, второе поколение.

Все модификационные модели делятся на три групповых блока:

Системы без транспортной основы, например, модель ПБУ-2-368.
Машины, работающие на основе энергии двигателя палубного типа. Наиболее яркий пример — модели машин ПБУ-2 318, ПБУ-2 307, ПБУ-2 336, ПБУ-2 354, ПБУ-2 371.
Машины, приводимые в рабочее состояние мотором автомобильных шасси. Типичные представители этой группы — модификационные модели ПБУ-2-346П, ПБУ-2 305П, ПБУ-2 317П, ПБУ-2 326П, ПБУ-2 372П.

Параметры	ПБУ-2 368	ПБУ-2 318	ПБУ-2 307	ПБУ-2 336	ПБУ-2 354	ПБУ-2 371
Транспортная основа для монтажа	—	КАМАЗ-114 (118)	ЗИЛ-131	Трактор ТТ-4М	Трактор Т10Б с санями	МАЗ-531605
Наличие лебедки	Есть	Есть	Есть	—	Есть	Есть
Наличие балансира	Есть	Есть	—	—	—	Есть
Наличие насоса	—	—	—	—	—	160/6,3
Наличие компрессора	2 ВУ0ПК5.25	2 ВУ/ПК5.25	2 ВУ/ПК5.25	2 ВУ/ПК5.25	2 ВУ/ПК5.25	—

Характеристики установок, которые работают от мотора автомобильного шасси:

Параметры	ПБУ-2 346П	ПБУ-2 605П	ПБУ-2 317П	ПБУ-2 326П	ПБУ-2 372П
Транспортная основа для монтажа	МТЛБу	ЗИЛ-131	КАМАЗ-114 (118)	УРАЛ-4320	МАЗ-531605
Наличие лебедки	Есть	—	Есть	—	Есть
Наличие балансира	—	—	—	—	Есть
Наличие насоса	—	—	—	—	—
Наличие компрессора	2 ВУ0ПК5.25	—	2 ВУ0ПК5.25	2 ВУ0ПК5.25	—

Видео обзор буровой установки ПБУ-2:

Конструкция

1 — Шасси ГАЗ-66, 2 — рама, 3 — установка двигателя, 4 — бак масляный, 5 — гидродомкраты подъема мачты, 6 — вал карданный, 7 — ударный механизм, 8 — коробка передач, 9 — лебедка с тормозами, 10 — гидроцилиндр подачи, 11 — мачта, 12 — вертикальный вал, 13 — вращатель, 14 — освещение, 15 — шнек, 16 — ограждение, 17 — пульт управления, 18 — домкрат; На раме установлены: Двигатель Д-65ЛС со сцеплением, двигатель оборудован радиаторами, щитком приборов и канатом, коробка передач, лебедка, ударный механизм, мачта, по направляющим которой перемещается двумя гидроцилиндрами вращатель. Вращатель через вертикальный вал, соединенный с коробкой передач, получает три прямые и три обратные скорости.

Вращатель при спуско-подъемных операциях отводится в сторону и фиксируется, освобождая пространство для подъема шнеков или ударного инструмента. В шпиндель вращателя вставляют патрон с шестигранным отверстием для шнека с пальцевым креплением или ведущая шестигранная штанга для колонкового бурения.

Планетарная лебедка станка управляется двумя ленточными тормозами, один из которых играет роль фрикциона. Барабон лебедки или вал с кривошипом ударного механизма включается зубчатой муфтой. От коробки передач лебедка получает три скорости.

Ударный механизм содержит балансир и кривошипно-шатунный механизм с пружинным амортизатором.

Мачта с открытой передней гранью имеет рабочий и дополнительный ролики. Подъем осуществляется двумя гидродомкратами. При опускании мачты требуется отключение вертикального вала от коробки передач. Для освещения используют дизельный генератор напряжением 12 В.

Управление установкой (дроссель, гидрораспределитель, рычаги) располагается на левой стороне.

От шкива коробки передач может приводиться буровой насос НБ-4, НБ-32, который устанавливают на деревянных салазках с правой стороны станка.

Кинематическая схема

1 — двигатель Д-65ЛС с фрикционом, 2 — ударный механизм, 3 — фрикцион (тормоз включения барабана и вала лебедки), 4 — лебедка, 5 — тормоз барабана, 6 — канат, 7 — зубчатая муфта привода вращателя, 8 — вертикальный вал, 9 — мачта, 10 — вращатель, 11 — шнек, 12 — муфта реверса вращателя, 13 — коробка передач, 14 — блок переключения передач, 15 — шкив привода бурового насоса, 16 — вал карданный, 17 — муфта включения барабана и вала лебедки.

Удифферентовка ПБУ

В процессе эксплуатации ПБУ (в особенности после перевода корпуса из рабочего положения в транспортное) очень важно, чтобы установка была удифферентована, т. е

не имела бы значительных крена и дифферента после перевода ее в положение на плаву. Обычно на ПБУ имеются схема и таблицы удифферентовки. На схеме показано расположение всех переменных грузов (бурового раствора, технической воды, цемента, барита, бентонита, УШР, труб, портала с вышкой, дизельного топлива, масла, пресной воды и т. д.). В отдельных таблицах приведены масса балластной воды, глинистого раствора, топлива и других материалов в различных отсеках в зависимости от уровней жидкости в них. В сводной таблице удифферентовки приведены масса и координаты центра тяжести ПБУ порожнем (Δпор, x0, y0, z0). В нее же записываются следующие сведения (на данный момент времени):

масса переменных грузов Pi
расстояния центров тяжести переменных грузов от основной линии zi от миделя xi и от диаметральной плоскости yi
статические моменты

M z i = P i z i ;

M y i = P i x i ;

(со знаком «+» для грузов, расположенных в направлении носа от миделя;
со знаком «—» для грузов, расположенных в направлении кормы от миделя);

M y i = P i y i ;

(со знаком «+» для грузов, расположенных вправо от диаметральной плоскости;
со знаком «—» для грузов, расположенных влево от диаметральной плоскости).

Пользуясь сводной таблицей удифферентовки, определяют массу и координаты центра тяжести ПБУ, а также количество и расположение необходимого балласта для того, чтобы установка находилась на плаву без крена и дифферента, т. е, чтобы соблюдались условия:

Σ M x i = Σ P i x i + Δ п о р x 0 + P б x б ≈ 0 ,

Σ M y i = Σ P i y i + Δ п о р y 0 + P б y б ≈ 0 ,

где Pб, xб, yб — вес и координаты центра тяжести балласта.

Буровая установка ПБУ-2

Буровая установка ПБУ-2 с подвижным вращателем, снабженным механическим приводом, предназначена для выполнения инженерно-геологических исследований, предусматривающих все технологии бурильных работ с извлечением проб грунта.

Во время эксплуатации ПБУ-2 обеспечивают следующие виды бурения:

ударно-канатное, при котором используют забивные грунтоносы и стаканы;
безкерновое и колонковое (с продувкой, с промывкой, «всухую»);
ударно-вращательное с применением пневмоударников и шнеков;
бурение шурфобурами;
зондирование грунтов (статическое и динамическое).

Буровая установка имеет рамную конструкцию с приводным автономным дизельным двигателем. На своей раме установлен привод главных механизмов бурового устройства. Он приходит в рабочее состояние при помощи коробки отбора мощности, двигающей силы двигателя транспортного средства и рабочего приспособления, которое на нем устроено. Такие установки можно монтировать на передвижном транспорте, когда отсутствует собственный двигатель или отбор мощности невозможен вовсе. Благодаря использованию силового палубного агрегата снижаются расход топлива и амортизационные отчисления на обслуживания транспортного мотора бурильной установки. По индивидуальному заказу изготавливается модификация с установленным приводом от двигателя мобильного средства. Такой вариант даст право поставить ПБУ-2 на абсолютно различные средства передвижения.

Для наиболее комфортного управления и для обеспечения условий безопасности при осуществлении работ, такая установка специально оснащена рабочей площадкой для оператора. Она размещена на раме, рядом с основанием мачты, где находятся основные элементы управления.

Подвижной вращатель, оборудованный механическим приводом и механизмом подачи с мощной гидравликой создают большие осевые усилия на породоразрушающий инструмент уже с самого начала работы. Конструкция вращателя допускает его смещение от центра скважины для спуска и подъема инструмента, монтажа обсадных колон и выполнения ударно-канатного бурения с помощью лебедки. На раме установки, возле основания ее мачты, размещены органы управления ПБУ-2. Установка предусматривает съемную площадку оператора для его работы. Комплектация предусматривает гидравлические домкраты.

Эти установки, будучи наследниками буровых УГБ-1ВС и ПБУ-1, положительно зарекомендовавших себя еще со времен СССР, широко распространены в России, странах СНГ, Африке, Азии и на других географических территориях.

Данные машины работоспособны в климатических условиях с температурными показателями воздуха от -40°С до +40 (в Арктическом варианте исполнения возможна эксплуатация до -50°С).

При выполнении работы имеется потребность в выравнивании конструкции на поверхности, с целью предоставления ей необходимой стабильности. Именно поэтому в комплекте присутствуют вспомогательные опоры и дополнительные гидродомкраты.

В комплекте также имеют все необходимые инструменты, которые могут быть полезными для различных способов бурения. Туда входят шнеки и буры разных диаметров. Также по просьбе заказчика есть возможность предоставить дополнительное оборудование.

Основные преимущества и достоинства буровой установки, которые можно выделить:

Усовершенствованное основание мачты, которое обладает отличной прочностью;
Система конструкции, оборудованная механическим приводом, представляющим из себя подвижный вращатель с мощным гидромеханизмом его подачи, который создает усилие рассчитанное на нагрузку вплоть до 10000 кг. Такой механизм, в свою очередь значительно повышает темп передвижения;
Благодаря гидроцилиндру, который управляется с специального пульта оператора, имеется возможность отводить сам вращатель в одну или другую сторону;
Лебедка — главный механизм буровой конструкции, обладает улучшенной и надежной конструкцией, которая гарантирует ее надежность и легкость в использовании;
За счет способности привода установки функционировать от своего собственного двигателя, возможно таким способом гарантировать независимость ее деятельности и при этом значительно уменьшить потребление топлива.

Буровая установка УРБ-2A-2

Описание

* Цена указана без учета стоимости шасси.

Буровая установка УРБ-2А2 предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведка месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками. Установка монтируется на шасси Амур-531300, Урал, КамАЗ, МТЛБ и приводится в действие от двигателя автомобиля. Перемещающийся по мачте вращатель с гидроприводом используется при бурении, наращивании бурильного инструмента без отрыва от забоя и выполняет совместно с гидроподъемником работу по спуску (подъему) инструмента и его подачу при бурении. Вращатель перемещается по мачте при помощи гидроцилиндра и талевой системы. Управление буровой установкой полностью гидрофицировано и сконцентрировано на пульте бурильщика. На пульте находятся контрольные приборы и регуляторы усилия на забой, скорости подачи и подъема, а также частоты вращения шпинделя вращателя.

Видео

Характеристика	Значение
Условная глубина бурения, м:
структурно-поисковых скважин с промывкой	300
геофизических скважин
с промывкой	100
с продувкой	60
шнеками	40
Начальный диаметр бурения с промывкой, мм	190
Конечный диаметр бурения с промывкой, мм
структурно-поисковых скважин	93
геофизических скважин	118
Диаметр бурения с продувкой, мм	118
Диаметр бурения шнеками, мм	135
Частота вращения бурового снаряда, об/мин	90, 180
Максимальный крутящий момент, Н*м	2500
Ход подачи вращателя, мм	5200
Скорость подъема бурового снаряда, м/с	0-1,1
Рабочее давление в гидросистеме, мПа	1,6
Грузоподъемность гидроцилиндра подъема мачты, Н (кгс)	58800 (6000)
Усилие на подъем, кг	4600
Усилие на подачу вниз, кг	2600
Габаритные размеры в транспортном положении, мм
ЗИЛ	7850х2500х3300
Урал	8080х2500х3500
КамАЗ	8700х2500х3680
Габаритные размеры в рабочем положении, мм
ЗИЛ	7850х2500х8200
Урал	8080х2500х8380
КамАЗ	8700х2500х8400
Масса установки, кг	Не более 10 100(13 800)

Источник

Геомаш: Общий видеоролик по УБВ-318. Буровая установка.

ЛБУ-выполняет следующие виды работ:

— вращательное шнековое и ударно-забивное бурение гидрогеологических и технических скважин в породах до IV категории по буримости; — проходку шурфов в породах до IV категории по буримости вращательным способом (рейсами) с использованием шнекового бура; — вращательное колонковое и бескерновое бурение геологоразведочных, гидро- и инженерногеологических, технических скважин в породах до VII категории по буримости с использованием в качестве очистного агента воды и водных растворов; — вращательное колонковое и бескерновое бурение скважин различного назначения с очисткой забоя потоком сжатого воздуха в породах до VII категории по буримости; — ударно-вращательное колонковое и бескерновое бурения скважин различного назначения с применением гидроударных забойных машин в породах до VII (с прослоями VIII) категории по буримости; — ударно-вращательное колонковое и бескерновое бурение скважин различного назначения с применением пневмоударных забойных машин в породах до VII (с прослоями VIII) категории по буримости.

Технические характеристики ЛБУ-50:

Мощность привода: 95 – 165 кВт Ход подачи: 3,25 — 3,9 м. Усилие подачи вверх/вниз: 12000/4000 кгс Частота вращения шпинделя: 14-101; 14-220 об/мин Крутящий момент: 2000 кгс м Грузоподъёмность лебёдки: 2500 кг. Условная глубина бурения: шнеками диаметром до 500 мм — 60 м. с промывкой (конечный диаметр 190,5 мм) — 200 м. с продувкой (конечный диаметр 190,5 мм) — 100 м.

Алмазное бурение бетона
Буровая установка УГБ-1ВС
Какое оборудование необходимо для бурения?
Буровая установка УРБ-2А2
Буровая установка МРК-750
Буровая установка УРБ-2.5А
Буровая установка УБШМ-1-20
Буровая установка АЗА-3
Буровая установка УБШМ-1-13
Буровая установка ПБУ-2
Буровая установка УШ-2Т4
Буровая установка БГМ-1

Ремонт буровых установок типа ПБУ, УГБ УРБ и малогабариток

Ремонтируем буровую технику с любым сроком эксплуатации

Мастера нашей компании берутся за ремонт оборудования, которое прослужило много лет и ещё прослужит столько же после качественно проведенных работ. Мы не откажем Вам только потому, что какая-то буровая установка больше не выпускается и сложно найти детали на замену. Также наши специалисты предоставят рекомендации по безопасной эксплуатации.

Описание

Мастера имеют огромный опыт работы по ремонту буровой техники и агрегатов (двигатель, коробка переключения скоростей, вращатель, сцепление, элементы мачты ) в Новосибирске, легко возьмут буровые станки, от которых отказываются в других сервисных мастерских . Сразу же сообщим о возможности и целесообразности ремонта буровой техники, а также о стоимости. К сожалению мы не ремонтируем буровые машины типа УШ, БГМ , но всю остальную технику — с удовольствием.
