Как залудить жало паяльника

Как залудить жало металлической губкой?

Порой случается так, что не лудится жало паяльника, даже если обработка ведется в течение достаточно длительного времени. Применение металлической губки может существенно сменить ситуацию. Для этого подойдут как обыкновенные бытовые варианты, так и профессиональные губки. В фирменных паяльных станциях можно встретить специальные устройства для сухой очистки жала, которые сделаны как стальная губка.

Использование металлической губки для лужения жала

Выбирая способы как залудить жало паяльника в домашних условиях можно не использовать не просто саму губку, чего может быть вполне достаточно, но добавить улучшения. Если ее измазать в густом флюсе, к примеру, в паяльном сале, то эффект будет более существенным. На само жало можно нанести кусочек припоя, когда оно разогреется, это поможет одновременно очистить его и залудить. Данный способ подходит для таких видов жала как:

• Медное;
• Никелевое;
• Керамическое.

Как залудить жало в канифоли?

Лужение жала паяльника канифолью

Способы как залудить жало паяльника без канифоли могут оказаться более простыми, но с использованием данного материала можно проводить работу даже со старыми инструментами, в которых использовалась мягкая медь для производства жала. Основная проблема здесь заключается в быстром окислении материала, так что после очистки мастер даже не сможет быстро донести паяльник до места работы, как все уже снова окислится. Единственным способом для этого является лужение непосредственно в канифоли. Для этого требуется подложить кусок стальной проволоки или какой-либо аналогичный предмет под инструмент. Жалом нужно тереть до момента расплавления флюса. Желательно использовать в это время припой.



https://youtube.com/watch?v=zELF-BpntmM

Устаревшие способы

Если поинтересоваться, как правильно облудить паяльник у людей, которые занимались пайкой достаточно давно, но при этом показывали хорошие результаты, то можно встретить такие способы, которые сейчас редко используются. К ним относятся:

• Напильник. Обработка напильником без дополнительных приспособлений помогает достичь результата, но не дает гарантии, что все надолго сохранится. Это влияет на более быстрое израсходование ресурса жала.
• Деревянный верстак или другая некрашеная древесина. Это очень простой подручный способ, который позволит достичь нужного результата при длительном воздействии.
• Сосновая канифоль. Эффективный, но малоприятный способ из-за запахов, которые раздаются при расплавлении.
• Тугоплавкий припой. Материал дольше остается на жале благодаря тому, что температура его плавления выше, чем у остальных материалов.

Особенности лужения современного жала паяльника

У многих возникает вопрос, как залудить новый паяльник, у которого наконечник сделан из никеля или керамики. Есть специальные способы, как залудить жало паяльника паяльной станции с не обгорающим жалом. Стандартные методы здесь не всегда подходят.

Для начала нужно взять тряпку. Устройство разогревается и попутно натирается тряпкой. При должном нагреве его нужно опустить в канифоль, которую следует подготовить заранее, попутно утапливая в ней кусок олова. Это обволакивает поверхность наконечника и помогает бороться с окислением.

Заключение

Существует масса способов как залудить жало паяльника с покрытием и без него. Каждый мастер использует свои методы, которые ему наиболее удобны. Эффективность каждого из них будет видна на практике. Единственно верного решения для всех не существует и нужно индивидуально подбирать каждый вариант.

Специальные средства

В качестве специальных средств допускается применять активные органические смеси (флюсы), а также пасту особого состава. Применение флюсов позволяет повысить эффективность смачивания материала жала припоем и, соответственно – улучшить показатели лужения.

Отечественными производителями предлагается несколько видов флюса, поступающих в открытую продажу в герметично закупоренной пластиковой упаковке. При работе с составом, состоящим из этилового спирта с добавленными катализирующими добавками, температура в зоне обработки не превышает 300 градусов. Этот показатель удовлетворяет требованиям к выбору правильного режима лужения большинства материалов, идущих на изготовление жал.

Порядок применения активных пастообразных добавок отличается лишь способом их нанесения на обрабатываемые поверхности.

Как залудить жало паяльника во время работы

При пайке из-за нагрева поверхность наконечника окисляется, припой перестает липнуть, накапливаются шлаки сгоревшего флюса, ухудшающие качество пайки. Приходится восстанавливать луженое покрытие. Лучше всего использовать устройство сухой очистки, состоящее из металлической спирали в контейнере. Доработав приспособление добавлением на дно густого флюса без кислоты, например стеарина или паяльного сала, можно решить две задачи:

• очистить поверхность стержня от нагара, потерев его о стружку;
• ухватив каплю ПОС на кончик горячего наконечника и утопив его во флюсе, получим очистку и лужение одновременно.

Как залудить паяльник с медным жалом?

Сам процесс покрытия сложностей не вызывает. Любой вид расплавленного припоя – оловянный, свинцовый либо серебряный, отлично ложится на разогретую медь. При одном условии – металл должен быть чистым. А это возможно только в холодном состоянии. Температура является катализатором окисления, снижая адгезию до нуля. А холодный припой не плавится. Круг замкнулся?

Если знать, как очистить жало паяльника, вы сможете восстановить его работоспособность за несколько минут.

Удаление окалины, шлаков, подгоревших остатков канифоли и пластиковой изоляции можно производить и на холодном паяльнике. Правильнее будет вытащить (аккуратно) медный стержень из корпуса, и зачистить его отдельно от нагревателя.

Важно! Та часть стержня, которая находится внутри нагревательного элемента, также окисляется. Подробное видео как восстановить необгораемое жало паяльника

Подробное видео как восстановить необгораемое жало паяльника

Это не принципиально, тепло от спирали все равно хорошо передается. Хуже, когда на внутренней части жала появляется окалина. При таком загрязнении теплопередача ухудшается, и электроэнергия расходуется впустую.

Популярное: Классический паяльник своими руками

Для начала необходимо зачистить медь до состояния нового изделия. Это можно сделать наждачной бумагой. Сначала крупной, затем нулевкой. После нужно заполировать поверхность, гладкая структура медленнее окисляется. Хотя достаточно и простой наждачки. Грязь и шлаки удалили, и жало тут же покрылось тонким слоем окисла.

Совет: Для того чтобы медь прослужила дольше, и медленнее окислялась, жало можно оковать. Делается это буквально молотком на наковальне. При должной аккуратности вы сможете укрепить поверхность и придать нужную форму кончику медного прутка.

1. Следующий этап – правильно залудить жало, пока оно не покрылось шлаками. Нагреваем паяльник до рабочей температуры. Проверенный (но очень дымный) способ – погрузить свежезачищенный кончик в баночку с канифолью и бросить туда же несколько кусочков припоя. Расплавленный флюс не даст меди окислиться, а припой моментально покроет чистое жало. Недостаток – запах и обильный дым;

В квартире такую процедуру не проведешь, разве что на балконе. Затем нужно с усилием обтереть залуженный кончик толстым сукном (чтобы не обжечь пальцы). Расплавленный припой буквально вотрется в медь, и паяльник готов к работе. Только сукно должно быть натуральным, не синтетическим. Иначе материал расплавится и пригорит к жалу.

Такую процедуру проводят после длительного перерыва в работе. Когда грязный и зашлакованный инструмент провалялся полгода в чулане.

Следующий способ не такой дымный, но более трудоемкий. На ровную поверхность кладем сукно, на него кусок канифоли. Заранее готовим пруток припоя. Макаем очищенное жало в канифоль, и с усилием натираем поверхность оловом;

Повторяем процедуру несколько раз. Затем убираем канифоль и натираем паяльник о сукно в лужице расплавленного флюса, закрепляя слой.

Результат близок к идеалу, и практически без дыма и запаха. Можно проделывать в помещении.

Основные сведения о процессе лужения

Лужение паяльника – это процесс, представляющий собой покрытие поверхности стержня тонким слоем припоя, обычно для этого применяется олово. Лужение может быть как промежуточной операцией перед основной работой, так и самостоятельным действием, направленным на улучшение работы инструмента. Большинство инструментов, за исключением паяльных станций, представляет собой припой из проволоки и трубки с канифолью и нуждается в периодическом лужении. Процесс представляет собой снятие пленки окисления, которая образуется на поверхности из-за постоянного перегрева жала. Также нуждаются в лужении новые инструменты, которые еще предстоит подготовить к работе.

Общий принцип лужения одинаков: с помощью абразива жало паяльника очищается, а затем натирается до блеска. В качестве абразива могут выступать паяльник, точильный камень или наждачная бумага. Считается, что начинающим мастерам удобнее работать с напильником, но со временем каждый выбирает материал, кажущийся ему наиболее подходящим для работы.

Пайка листового металла внахлест

В процессе ремонта кузовов автомобилей и всевозможных различных жестяных работ возникает в пайке листового металла внакладку необходимость. Ставить листовые детали друг на друга наложением можно двумя способами, — облудив их предварительно, или применяя паяльную пасту, которая содержит флюс и припой. Перекрывающиеся зоны деталей в первом случае после механической зачистки и обезжиривания лудят предварительно. Затем прикладывают части соединения друг к другу обезжиренными поверхностями, зажимными устройствами фиксируются и с разны сторон прогреваются при помощи паяльника до температуры плавления припоя. Свидетельством удачной пайки выступает вытекание из зазора расплавившегося припоя. После подготовки деталей при втором способе контактная зона одной из деталей покрывается специальной паяльной пастой. Затем в нужном положении фиксируют детали, зажимами стягивают и, как в самом первом случае, прогревают с двух сторон шов паяльником

При приобретении паяльной пасты, необходимо обращать свое внимание на ее предназначение, так как многие паяльные пасты предназначены для пайки электроники и активных флюсов не содержат, которые позволяют сталь паять

Как очистить жало паяльника

Обладатели паяльников с необгораемым жалом нередко сталкиваются со следующими проблемами: инструмент начинает хуже припаивать детали, а само жало покрывается темным нагаром. Что же делать в этом случае? Как избежать образования черной корочки? Чем очистить жало паяльного инструмента?

Как утверждают профессионалы этого дела, появление характерного налета на паяльнике неизбежно. Нагар возникает в результате использования расплавленного олова, припоя, паяльных флюсов и частиц кабеля, которые иногда попадают под жало инструмента.

Чтобы устройство продолжало работать исправно и прослужило длительное время, нагар придется регулярно удалять. Убирать налетные образования о края емкостей или острыми предметами не стоит: так можно легко повредить специальное покрытие рабочего наконечника и привести в негодное состояние хрупкий нагревательный элемент устройства.

Современные магазины технического оборудования предлагают широкий ассортимент очистительных систем для паяльных жал. Однако стоимость на такие агрегаты превышает мыслимые пределы. В этом случае лучшим выходом станет обращение к старым проверенным способам очищения от налета, которыми успешно пользовались еще наши отцы и деды.

Многие интернет-пользователи рекомендуют убирать темный нагар металлическими сетками-мочалками. Но и у этого метода очистки есть серьезные недостатки: деликатное покрытие необгораемого жала можно повредить, даже если не прикладывать больших усилий. В отдельных случаях допускается использовать мягкие медные или бронзовые металлические мочалки. Однако идеальный способ удаления налета с необгораемого жала – применение специальных целлюлозных губок, которые входят в профессиональные наборы по очистке паяльников.

Стоит учесть, что для очистки не подойдут привычные губки из поролона для мытья посуды, из микрофибры или популярные меламиновые варианты: они быстро плавятся, выделяют едкие вещества и увеличивают размер нагара на паяльном жале.

Чтобы не ошибиться при выборе, необходимо присмотреться к упаковке. Во-первых, производитель должен указать, что губка состоит из целлюлозы. Во-вторых, приобретать ее следует без металлической сетки: пользоваться этой частью нельзя.

Удаление темного налета происходит следующим образом: целлюлозная губка обильно смачивается водой, и нагретое жало легкими движениями вытирается о мягкую часть. Сухую губку использовать не стоит, иначе волокнистый материал расплавится. Для полного удаления темного налета потребуется от трех до пяти четких движений.

Для удобства пользования некоторые народные умельцы и любители вырезают в середине губки небольшое отверстие под жало. По мере необходимости излишки припоя очищаются о край отверстия.

Видео: как очистить (залудить) жало паяльника от нагара

Целлюлозная губка – идеальный помощник в работе с паяльным устройством: она продается у нас, в супермаркетах и хозяйственных магазинах, удобна в эксплуатации и не повреждает поверхность необгораемого жала паяльника.

Краткая история пайки металлов

А есть ещё и медные «молотки», разогреваемые паяльными лампами и ими паяют медные радиаторы автомашин, любые стальные вещи.

Эти паяльники действительно по форме напоминают средние по размерам молоточки, у них самое большое жало (до 3-4 см), что даёт быстрое соединение металлов на большой площади.

Раскопки древнейших поселений мира дают право ученым говорить, что тысячи лет назад пайкой обладали египтяне, римляне, греки и китайцы. Их методами и сегодня пользуются ювелиры, паяющие драгоценные изделия золотом.

Пайка медью началась несколько позже, и только десять столетий назад – латунью.

Используемые для покрытия жала материалы и их особенности

Прежде, чем начинать рассматривать, как очистить жало паяльника, следует сказать пару слов о том, из чего они сделаны. В качестве основных материалов используются:

• Медь. Традиционный материал, обладающий хорошей проводимостью. Именно из меди делались первые жала для паяльников. Этот металл находится и в их сердцевине, и по краям. Широко используется она и сейчас. Негативное свойство жал из меди — их высокий износ. Этот материал относительно быстро выгорает и может растворяться в припое.
• Никель. Добавление этого металла используется для придания повышенной прочности готовым изделиям. Он отличаются устойчивостью к химическому воздействию, благодаря чему используются жала с никелевым покрытием долго. Но и они имеют недостаток — невысокий показатель адгезии. Из-за этого никелевый наконечник плохо удерживает припой. А саму пайку приходится проводить, подавая расходник к месту обработки, предварительно прогретому с помощью жала.
• Серебро. Адгезия этого материала выше всяких похвал. Но такое покрытие обладает невысокой теплопроводимостью. Дополнительно, серебро обладает высокой стоимостью и может растворяться в припое. Очень быстро покрытие сходит и обнажает медную основу.
• Керамика. Прочный и не подверженный коррозии вариант. Но по теплоемкости керамический паяльник существенно уступает аналогичному изделию из меди.
• Латунь. Износоустойчивое изделие, не обгорает, обладает хорошей теплопроводимостью и мало подвержено окислению. Но отличается пониженной стойкостью к получению механических повреждений.

Для каждого варианта ответ на вопрос, как чистить паяльник, будет отличаться. Не всегда различия будут сильными, но игнорировать их все равно нельзя.

Как правильно залудить жало паяльника, руководство для пайки

Добрый день начинающие радиолюбители и радиотехники. Сегодня, в этой статье, я расскажу вам, про очень полезную и необходимую вещь, для качественной и надёжной пайки, радиодеталей и электронных схем.

Как правильно залудить жало паяльника, этот навык, пригодиться всем, без этого, просто невозможно грамотно и надёжно выполнять качественный монтаж радиоэлементов.

Для чего нужно лудить паяльник?

Во время монтажа и пайки, необходимо к ножке микросхемы или другого радиоэлемента, добавить некоторое количество олова. Бывают случаи, из-за плохо залуженного жала паяльника, олово ни как не хочет браться. Иногда оно берется в очень малом количестве, или просто берется маленькими шариками или кашей. Поэтому, нужно правильно залудить жало паяльников.

Нормального контакта ножки радиодетали с платой, без залужённого и прогретого паяльника, у вас не получится. Этих бед и неудобств, необходимо избегать и бороться с ними, сейчас я вам расскажу, как это сделать, последовательно, объясняю доступным языком и иллюстрирую всё это фотографиями.

Подготовка паяльника к лужению и работе

Допустим, у вас имеется паяльник, он либо новый только с магазина, либо ваш рабочий, но с пятнами перегрева и раковинами от температуры на жале. Вследствие этого, пайка электроники становиться не качественной и неудобной.

Для начала лужения паяльника, жало необходимо почистить или поправить с помощью специальных средств. Можно использовать напильник, только желательно мелкий, наждачную бумагу и надфиль из набора.

При отсутствии перечисленного инструмента, можно использовать любой абразивный предмет, хоть кирпич.

Снимаем окислы и гарь, если паяльник новый, стачиваем все заусенцы и сразу придаём форму жалу, которое нам необходимо или будет удобно. В конце процедуры, у вас должно получиться, чистое, гладкое и немного блестящее жала паяльника. Сейчас вы узнаете, как правильно залудить жало паяльника.

Приступаем к  лужению жала паяльника

Для следующих действий, нам будет необходимо, сам паяльник, розетка для его подключения к сети 220 вольт 50 Герц, деревянная дощечка, припой и канифоль.

Включаем паяльник в сеть и ждём, когда паяльник начнёт нагреваться, это станет понятным, когда появится характерный запах гари, и сразу макаем его в канифоль и оставляем нагреваться.

Как только канифоль на жале паяльника начинает закипать, добавляем к нему кусочек олова или припоя. Как только кусочек припоя начал расплавляться, немедленно начинаем тереть его об деревянный брусок.

Продолжаем это трения до получения положительного результата. Когда по всей поверхности жала, его рабочей части, ту которую мы зачищали, не образуется тонкая плёнка припоя.

Возможно, это может не получиться с первого раза, повторите попытку, и всё получится.

Как правильно залудить жало нового паяльника

Если паяльник только куплен, с ним требуется провести те же самые действия, что с рабочим. Но предварительно, его необходимо как следует прогреть, чтобы спираль и сама рабочая часть паяльника обгорели от масла и прочего ненужного напыления.

После прогревания, следует дать ему остыть, и приступить к лужению паяльника.

Рекомендации по использованию паяльника

Со временем, паяльник часто перегревается, и на нём образуются раковины. Со временем она съедают медное жало. После этого его приходится заново, правильно лудить.

Чтобы избежать сей неприятности, всегда после работы, очищайте паяльник от остатков олова, канифоли и прочего материала, которого вы могли коснуться во время работы. Просто смахните остатки, сложенным листком, это продлит его жизнь.

Выполняя эту не хитрую процедуру, ванн не придется, часто лудить жало паяльника.

Зачем чистить жало паяльника

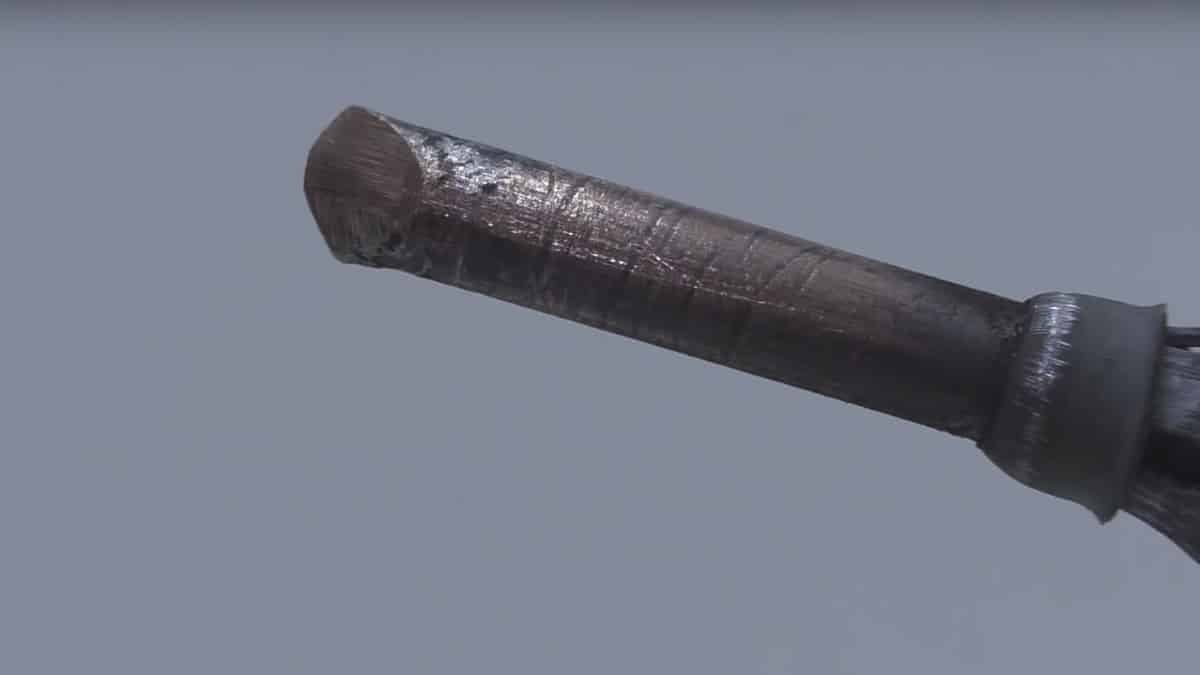

Пример жала в плохом состоянии Независимо от материала изготовления, формы самого инструмента и частоты использования, прибор обязательно следует очищать перед началом работы. Делается это для снятия нагара, возникающего вследствие разложения флюса и припоя под влиянием высоких температур. Особенную разрушающую роль играет взаимное проникновение меди и олова.

Загрязнение поверхности усложняет процесс работы и уменьшает его эффективность. Дополнительные аксессуары, как оловоотсос, могут отсрочить этот момент. Но рано или поздно, чисткой придётся заняться.

Неважно, что используется — инструмент в минимальной комплектации или домашняя паяльная станция. Оксиды разрушают нагреватель, требуется своевременно от них избавляться, чтобы минимизировать вред

Напильником и наждачкой

Классический способ подготовки и лужения жала паяльника перед началом работы с ним – это обработка напильником (наждачной бумагой) совместно с использованием качественной канифоли.

При подготовке жала по этому способу сначала напильником с мелкой насечкой надо наточить одну из граней наконечника, после чего она погружается в канифоль и протирается по деревянной доске с расплавленным припоем.

Заметьте, что такая процедура должна повториться несколько раз. По завершении лужения одной гранить, точно так же надо затачивать и лудить вторую грань.

Для лужения медного жала, заточенного «под конус», оно сначала зачищается наждачной бумагой по всей рабочей окружности, после чего вращательным движением лудится о деревянную подкладку с расплавленным припоем.

Специальные средства

В качестве специальных средств допускается применять активные органические смеси (флюсы), а также пасту особого состава. Применение флюсов позволяет повысить эффективность смачивания материала жала припоем и, соответственно – улучшить показатели лужения.

Отечественными производителями предлагается несколько видов флюса, поступающих в открытую продажу в герметично закупоренной пластиковой упаковке. При работе с составом, состоящим из этилового спирта с добавленными катализирующими добавками, температура в зоне обработки не превышает 300 градусов. Этот показатель удовлетворяет требованиям к выбору правильного режима лужения большинства материалов, идущих на изготовление жал.

Порядок применения активных пастообразных добавок отличается лишь способом их нанесения на обрабатываемые поверхности.

Чем и как правильно чистить паяльник после пайки

По завершении пайки для инструмента необходимо провести обязательную чистку. Если оставить жало в загрязненном состоянии, впоследствии нагар будет сложнее убрать.

Чистка губкой

Очистить жало паяльника от нагара позволяет обычная губка из целлюлозы. Алгоритм ее применения выглядит следующим образом:

1. Инструмент после работы слегка остужают, чтобы он перестал быть раскаленным.
2. Целлюлозную губку погружают в воду и как следует смачивают.
3. Влажным материалом тщательно протирают жало, снимая с него остатки припоя.

Чистку проводят осторожно, чтобы не обжечься об горячий металл. Перед использованием губки следует изучить состав и убедиться, что в ней нет полипропилена и аналогичных материалов

Любой пластик при контакте с жалом расплавится и прилипнет, в результате чего ситуация только ухудшится.

Сложные загрязнения на жале паяльника можно убрать, окунув губку в растворитель

Чистка при помощи пайки

Снять нагар с жала можно при помощи так называемой «горячей ванны». Процедуру проводят по следующему алгоритму:

1. В жестяной емкости размещают канифоль и припой в виде маленьких шариков.
2. Жало инструмента нагревают до такой температуры, чтобы оно могло полноценно взаимодействовать с расходными материалами.
3. Наконечник окунают в припой и держат в течение 1-2 минут, чтобы основной нагар расплавился.
4. Инструмент извлекают из «горячей ванны», заменяют расходники на новые и повторяют всю процедуру.
5. Жало снова вынимают и 20-30 секунд держат нагретым в воздухе.
6. Паяльник отключают и позволяют ему слегка остыть.
7. Остатки припоя убирают при помощи целлюлозной губки.

Способ чистки простой и очень эффективный. Его минусом является только необходимость лишний раз тратить расходные материалы.

Лучше всего при помощи горячей ванны очищается медное жало

Народная борьба с окислами жала паяльника

Аспирин хорошо очищает медные жала паяльника.

Побороть окислы с первого раза может не получиться даже с помощью покупных средств. Если приходится паять большое количество поверхностей с разными химическими составами и самих плат, и припоя, то образуются специфические окислы. Можно пробовать не только магазинные, но и народные средства. Главное — учитывать сплав жала. На медном можно экспериментировать более смело. А для многосплавных жал лучше всего ставить эксперименты на поломанных наконечниках.

Некоторые предлагают чистить таблеткой аспирина. Этот метод достаточно хорошо себя показал на медных жалах. Минус состоит в том, что при неправильном расчете температуры аспирин может образовать жесткий нагар, который потом придется тщательно счищать. Поэтому применять на вечных жалах этот способ лучше после многократных экспериментов на медных.

Считается, что правильно выбранная губка поможет справиться даже с окислами. Иногда это работает. Кому-то помогает обычная целлюлоза, а кому-то — добытый из косметички подруги или жены спонж с каким-то неизвестным составом. Но этот состав позволяет избавиться от стойких окислов.

Особенно неприятны последствия окислов для паяльников микропайки, когда приходится паять боковинами, а не всем наконечником жала. Если синтетические способы не работают, то некоторые применяют насадки для бормашины или ювелирной дрели. Самая мягкая из набора щеточка действительно может помочь, если работать очень аккуратно.

В последнее время детали все мельчают, и смд компоненты в плотную вошли в нашу жизнь. И такие корпуса как : как tqfp, soic, ssop вызывают настороженность у новичка чем и как паять.

Все что будет написано ниже это мое ИМХО и я никому ничего не навязываю.

Такие корпуса в лет запаиваются обычным паяльником с жалом в форме клина.

В маркировке такого жала в конце после цифр, присутствует буква D. Буква означает что форма в виде клина, а цифра размер жала в мм. Паять им одно удовольствие, потому как припой собирается на кончике, а не стекает в верх в отличие от конуса.Стоит один раз попробовать и конус будете применять довольно редко.

После пайки желательно проверить на предмет «соплей» между ножками, хотя бы вот такой лупой.

Если они (сопли) есть, тогда на помощь приходит вот такая оплетка

Ну и напоследок если даже жало как на фото называется «вечным», то и оно покрывается окислом. Его хорошо удаляет «Tip refresher».

Способ очистки от ДиХалта

Цитата из форума:

Волей случая загадил необгораемое жало паяльника до полного гуано. Не спрашивайте как — сам не понимаю. Просто оставил включенным на сутки (не специально!) после того, как изоляцию с проводов снимал. Вот так вот снимал снимал и вышел на сутки из дома )))))

Жало стало черным. Чернее самого черного и загорелого негра. Чистил оксидалом, топил в канифоли, в ЛТИ купал и даже какими-то кислотами пробовал травить. Все равно жало черное и припой вообще не смачивает. Об тряпочку по методу DiHalt’а вытирал тоже… Думал попрощаться с этим жалом, но что-то в мозгу щелкнуло и я вспомнил, что ЛУТ-платы я обычно залуживаю сплавом Розе в кипящем растворе лимонной кислоты. Терять уже нечего…

Читать также: Зарядное устройство интерскол 18в схема

Густой раствор лимонки + сплав Розе и методично в этой смеси кипятим жало. Периодически тщательно вытирал об хозяйственную губку. 5 минут упражнений и жало опять залужено! Урррраааа! Для закрепления эффекта на рабочей температуре (

300 градусов) об глицериновую губку вытирал и свежим припоем лудил. Уфффф… Жало опять в строю. Низкий поклон лимонам и лично господину Розе )))))

Существующие покрытия и их особенности

Традиционный материал — это медь. У нее хорошая теплопроводность, поэтому медь применяют в производстве с момента изобретения паяльника. Но материалу присущ недостаток — высокий износ. Для этого металла характерны выгорание и способность растворятся в припое. Производители со временем начали работать над недостатками, что породило покрытия с напылением из никеля или серебра.

Никель отличается устойчивостью к износу и высокой прочностью. В результате потребитель получает наконечник с долгим сроком службы. Но есть недостаток — слабая адгезия, из-за которой никелевый наконечник не способен хорошо удерживать припой. Пайку можно выполнить, только подав материал непосредственно к месту, которое предварительно греют жалом.

Серебро отличается хорошей адгезией, но низкой теплопроводностью. Материал способен растворяться в припое и имеет высокую стоимость. При работе очень быстро обнажается медная основа, и дорогое жало приходится вскоре выбрасывать.

Радиолюбители всё ещё активно используют медные наконечники, избегая усовершенствованных покрытий. Приходится мириться с особенностью меди — быстрым окислением при высокой температуре. В результате адгезия падает, а мастерам необходимо быстро чистить наконечник, стирая тонкий слой металла и очищая его от шлаков.

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия. Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях — аналоговые элементы управления, а в дорогих — качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

• Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
• Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
• Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
• Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

Что такое канифоль? Нормативные документы

Канифоль представляет собой твёрдое стекловидное вещество. Она аморфна, т. е. не имеет чётко выраженной температуры плавления, а постепенно размягчается при нагревании. Начало размягчения происходит в зависимости от вида и сорта приблизительно при 55 — 70 ºC.

Канифоль является составной частью смолы хвойных деревьев. Существует несколько способов её получения:

• Выпарить летучие вещества из сырой смолы;
• Экстрагировать органическими растворителями из древесных опилок;
• Перегнать талловое масло, являющегося отходом производства бумаги.

Качество канифоли в России регламентируется двумя нормативными документами ГОСТ 19113-84 «Канифоль сосновая» и ГОСТ 14201-83 «Канифоль талловая».

Канифоль, полученная из смолы, несколько более тугоплавка – температура размягчения приблизительно на 5 выше и более, кислая – на 5 – 10 мг KOH на 1 г продукта больше. Талловая канифоль более светлая, чем сосновая, но цветность очень зависит от сорта, т. е. от степени очистки от примесей.

В розничную канифоль обычно поступает в круглых металлических коробках. Но может продаваться и в составе готового припоя – трубки из сплава на основе олова, заполненной канифолью.
