Газовый паяльник: помощь в выборе для своей мастерской

Сборка самодельной газовой горелки

Правильно собранная самодельная газовая горелка может заменить покупную при небольших объемах работ. Для изготовления инструмента своими руками нужны следующие детали:

• латунная трубка Ø 15 мм;
• деревянные бруски для ручки;
• кусок латуни для форсунки;
• регулировочный вентиль.

Латунную трубку следует вставить в ручку перпендикулярно, если она ровная. Согнутая монтируется в одной оси с рукояткой. Сверло должно иметь диаметр Ø 15 мм. Им просверливается отверстие в деревяшке, трубка вставляется и фиксируется эпоксидной смолой.

Отверстие форсунки должно быть 0,1 мм. Его следует просверлить сверлом 0,2–0,3 мм. Затем деталь зажимается в тиски, и торец клепается легкими ударами, пока отверстие не сузится до нужного размера. На другой стороне нарезается резьба для ввинчивания в трубку.

На трубке, возле ручки устанавливается регулировочный винт. На конце нарезается резьба для присоединения штуцера или шланга газового баллона.

Конструкция устройства с пьезоподжигом

Портативная газовая горелка с пьезоподжигом для пайки характеризуется формированием устойчивого факела пламени. Устройство состоит из баллона, в котором находится газ. Сверху устанавливается насадка. Крепится она при помощи шланга-переходника.

Такой конструкции не требуется подогрев, она не засоряется и в ней не скапливаются запахи. Имеет небольшие габариты, вес и стоимость.

Задача пьезоподжига состоит в автоматическом поджоге топлива. Это удобно при отсутствии спичек. Однако это и самая уязвимая часть конструкции. При правильном уходе он прослужит длительное время.

Газовая горелка для пайки в домашних условиях — нужная вещь. С ее помощью ремонтируются медные и латунные вещи. Это детали, входящие в состав радиаторов и теплообменников. Большую помощь оказывает прибор во время ремонта кузова автомобиля, когда высокая температура может вызвать коробление металла.

Разновидности и классификация оборудования

Виды газовых горелок:

1. Ацетиленовые – Т более 2000 С, относятся к промышленным видам сварки, постепенно выходят из эксплуатации из-за высокоопасного производства.
2. Метановые – в быту не используется, поскольку составляющие энергоносителя имеют ядовитые элементы.
3. Бензиновые – широкого бытового применения, довольно эффективны, хотя при неправильной настройке коптят  кроме того требуют выполнения правил безопасности.
4. Газовые — обладают лучшим соотношением цены, безопасности и мобильности.

Газовые горелки отличаются по конструкционным особенностям:

1. Атмосферные – подача воздуха для горения происходит из окружающей среды.
2. Эжекционные – воздух подается за счет создаваемого разряжения от выхода газа из сопла с высокой скоростью.
3. Надувные – принудительная подача воздух от компрессора.

По типу пламени

Мини горелки классифицируются по мощности и форме факела.

Мощность факела используется для разных видов работ, например, для электронных схем, потребуются минимальные показатели, но для разогрева металла для ковки необходима максимальная мощность. Форма факела также зависит от вида работ при термоусадке или термообработки больших площадей нагрева устанавливают широкий факел, а вот для тонкой пайки требуется факел в виде иглы.

Еще один тонкий концентрированный поток факела — карандашный, используется для паек ювелирных работ, например, как мини горелка Kemper 10500. Еще одна разновидность тонкого факела – «джамбо», немного шире карандашного, например, у горелки BernzOmatic JT 680.

Примером вихревого или широкого факела, для нагрева больших по площадям обработки деталей служит горелка Dremel VersaTip F0132000KB. Ее используют для разных работ: сварочных, термоусадочных, выжигания и пайки, которые не требуют очень высоких температур нагрева.

Газовая горелка карандаш

По способу регулировке пламени

Материал корпуса горелки учитывается при допустимой температуры регулировки пламени. Корпус из пластика относится к бюджетному варианту и применяется очень редко, например, в электротехнике, в противном случае пластик будет подвержен плавлению.

Стабильность пламени учитывается при выполнении технологических операций пайки, необходимо, чтобы при изменении угла расположения корпуса до 45 градусов и более пламя не гасло, а обеспечивало работу в любом положении. Комплектация регулятором уровня факела позволяет точно установить температурный режим для работы с различными материалами и припоями.

Особенно полезно устройство при удалении старых покрытий свариваемых деталей. Наличие сменных насадок — актуальная конструкция для горелок, имеющих разный способ регулировки паяльника. В комплекте имеются сопла, выполняющие различные задачи.

Как работает газовый паяльник?

Как и конструкция устройства, так и принцип его работы не отличаются особой сложностью. В специальном резервуаре находится газ, который под давлением выходит наружу. Поток пламени ограничивается регулятором. Такую модель можно использовать в качестве обыкновенной газовой горелки. А интенсивность пламени необходимо регулировать в зависимости от того, какой тип работ планируется выполнить. Процесс воспламенения газа может активироваться как с помощью внешних источников (зажигалок, спичек), так и с помощью пьезоподжига. Безусловно, модели, оснащенные пьезоподжигом, обладают особым преимуществом. Их можно использовать в любом месте и в любое время, не опасаясь, что в кармане не окажется спичек или зажигалки.

Использование открытого пламени ограничено достаточно скудным перечнем работ. Поэтому производители оснащают газовые паяльники специальными катализаторами, которые внешне напоминают обыкновенные керамические сетки с платиновым покрытием. Основная задача катализатора – сделать так, чтобы пламя не вырывалось из сопла паяльника, а равномерно распределялось по всей поверхности сетки и нагревало жало.

Важно! Керамика – очень хрупкий материал. Старайтесь аккуратно обращаться с газовыми паяльниками, чтобы не повредить целостность керамического катализатора

Если вы умеете обращаться с различным оборудованием, рекомендуется заменить керамическую деталь на катализатор из нихромовой нити.

Если систематизировать представленную выше информацию, то принцип работы устройства можно представить по следующему плану:

1. Резервуар заполняется газом. Для этого можно использовать обычный газ, на котором работают зажигалки. Как правило, заправка оборудования занимает не более пяти секунд. Период работы устройства зависит от выбранной мастером мощности.
2. Топливо направляется в сопло. Для контроля интенсивности подачи газа используется специальный вентиль. Он и определяет рабочую температуру устройства.
3. С помощью спичек, кремня или пьезоподжига происходит воспламенение газа. Способ воспламенения топлива напрямую зависит от выбранной при покупке модели.
4. Специальная кнопка-регулятор, расположенная на корпусе оборудования, предназначена для регулирования требуемой длины пламени.

Безусловным преимуществом паяльника является простота и удобство работы с ним. Привести его в состояние готовности можно за считанные секунды.

Обратите  внимание! Перед использованием газового паяльника внимательно изучите инструкцию, которая поставляется в комплекте с устройством.

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Процесс изготовления своими руками

Чтобы сделать самодельное оборудование, нужно учесть некоторые нюансы:

Устройство на выходе дает температуру 1000 градусов

Поэтому при изготовлении используются тугоплавкие металлы.
Важное условие безопасной работы — это надежный кран. В случае аварии он должен быстро перекрыть поток воздуха.
Надежность узла подключения к газу.

Горелку газовую ручную для пайки своими руками можно изготовить в виде миниатюрного приспособления. Для изготовления такого мини-оборудования понадобятся материалы:

• латунные или медные трубки;
• брусок дерева;
• силикон или фторопласт в качестве уплотнительного материала.

https://youtube.com/watch?v=-ynB_cWL6-o

Чертеж приспособления состоит из корпуса в виде трубы, заканчивающейся форсункой. С другой стороны устанавливается шланг для подачи газа. Форсунка оснащается рассекателем для регулировки пламени.

Газовая горелка для пайки своими руками изготавливается в следующем порядке:

• Для изготовления корпуса горелки используется латунь в виде куска трубки. Длина подбирается исходя из расчетов удобства работы.
• В качестве ручки используется отслужившее основание паяльника или же она изготавливается из бруска дерева. В осевой части сверлится отверстие под форсунку. Фиксируется она эпоксидной смолой.

• К трубке крепится кран с помощью силикона.
• С другой стороны трубка глушится и в ней проделывается отверстие 0,2- 0,3 мм. Для этого используются специальное сверло и патрон.
• После этого горелка зажимается в тисках и с помощью молотка отверстие расплющивается до 0,1 мм.
• Наждачной бумагой устраняются все заусенцы.

Рассекатель можно устроить из латунной трубки, которая больше диаметра горелки. Крепление ведется параллельно корпусу. Работать система будет по принципу туристического примуса. В месте, где из форсунки выходит газ, образуется разряжение и происходит засасывание воздуха.

Краткий обзор газовых горелок и паяльников

Вот несколько описаний моделей паяльников и горелок с указанием некоторых их характеристик и цен.

Газовая горелка IRIS BARCELONA. Это небольшой инструмент под испанским брендом, похожий на карандаш. На корпусе изделия даже присутствует надпись «Pencil torch», которая буквально переводится, как карандаш-факел.

Горелка годится для объемной пайки, сварки. Можно производить ремонт электронных приборов и ювелирных украшений.

Одной заправки газа хватает в среднем на 20 минут. Цена такой горелки – около 1500 рублей. Пламя регулируется, есть пьезоподжиг. Недостатком является невозможность быстрого прогрева крупных деталей.

Горелка газовая ZC57100 китайского производства. В комплектации ничего нет, кроме самого необходимого – резервуара и самой горелки.

Главное достоинство – цена 200 рублей.

Очень компактна – запросто умещается в кармане. Можно даже использовать как одноразовый инструмент для соединения нескольких проводников.

Горелка бутановая КВТ X-220. Удобный в работе инструмент со сменными баллонами. Одного баллона с бутаном хватает на 100-110 минут работы. Оснащена пьезоподжигом. Недостатком можно считать относительно большой размер. Цена прибора – около 1600 рублей.

Паяльный набор газовый КВТ XZ-1. Отличный мощный инструмент, произведенный в Тайване. В комплекте горелка газовая, набор из пяти насадок (есть даже насадка для термического удаления лакокрасочных покрытий), туба с припоем и банка с флюсом. Весь набор поставляется в аккуратном, прочном кейсе. Паяльник имеет пьезоподжиг. Цена набора – около 2500 рублей.

Газовая мини горелка с насадкой для пайки, продаваемая в интернет- магазинах под маркой Yar Boly. Лучший вариант по соотношению цены и качества для домашних работ.

Резервуар заряжается 8 миллилитрами газа. При работе на бутане, температура пламени достигает 1300 ℃. Очень компактна и экономична. Недостатком можно считать отсутствие пьезоподжига.

https://youtube.com/watch?v=yVtsL-CWW80

Конструктивные части и применяемый газ

Газовый паяльник конструктивно состоит из резервуара с газом и горелки, на которую может устанавливаться паяльная насадка или жало. Газовая пайка может осуществляться как посредством нагретого воздуха, когда используется только горелка, так и при использовании насадки.

Резервуар с газом бывает сменный и соединяющейся с горелкой при помощи шланга, а бывает портативный, выполненный в одной конструкции с горелкой и заправляющейся из баллона, какие часто используются для заправки зажигалок.

Чаще встречается и предпочтительнее в использовании для бытовых нужд последняя конструкция из-за ее компактности и высокой мобильности.

Но в производственных цехах, и особенно в мастерских по ремонту автомобилей, можно увидеть и большие газовые паяльники, работающие на пропане, поступающем из 50-тилитровых баллонов.

Для работы применяют различные газы: пропан, бутан или смесь газов – мапп-газ. Последний содержит в своем составе в определенной пропорции метилацетилен, пропадиен и пропан.

Мапп-газ очень эффективен из-за того, что температура горения его достигает почти 3000 ℃. Но главное преимущество в том, что при одинаковой производительности газового паяльника его потребуется в восемь-десять раз меньше по объему, чем ацетилена.

Компоненты для пайки

Трубопроводы из меди изготавливаются для систем водоснабжения и отопления. Начинать следует с составления чертежа. По нему рассчитывается количество всех необходимых компонентов:

• длина труб;
• количество фитингов;
• расход флюса и припоя.

Для создания изгибов труб нужны фитинги в виде уголков и тройников. Наращивание удобнее осуществлять соединительными муфтами. Пайка меди осуществляется с заходом одной детали в другую.

Выбор припоя

Прочность и герметичность соединения зависит от температур плавления материала. Существует два типа припоев:

• мягкие;
• твердые.

Мягким припоем осуществляется соединение труб водопроводов в частных домах. Он состоит из олова или свинца с дополнительными элементами, улучшающими жидкотекучесть. Металлы имеют низкую температуру плавления.

Твердым припоем соединяют медные детали при температуре нагрева выше 450⁰. В его составе содержится серебро или медь. Соединения с тугоплавкими материалами применяют для систем отопления, паротрубопроводов с высоким давлением и температурой более 130⁰.

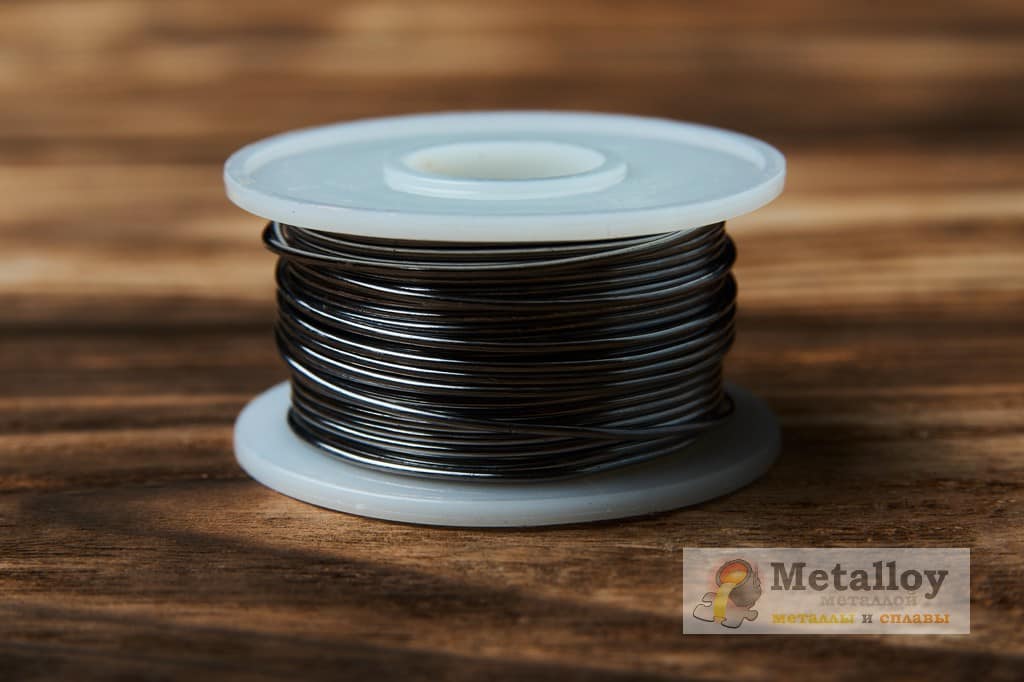

Мягкий припой

Выбор флюса

Флюс должен растворять окислы и способствовать растеканию припоя. Для меди подходят низкотемпературные составы, предназначенные для паяльников:

• натриевая соль;
• канифоль;
• вазелин;
• борная кислота.

Все материалы легко купить в магазине. Они безопасны, не выделяют вредных веществ при расплавлении.

Для высокотемпературной пайки подойдут смеси на основе фосфора и салициловой кислоты.

Эксплуатация и техника безопасности

Работы с использованием газа и открытого огня связаны с риском возникновения пожароопасной ситуации, поэтому при работе с ними выполняют правила техники безопасности.

Основные требования правил:

1. Перед началом работ пользователь должен внимательно изучить техническую документацию на горелку, представленную заводом изготовителем.
2. Не допускается перегревать баллон, из-за близкого расстояния к термическим источникам или оставлять устройство под солнцем. Он может разорваться и травмировать окружающих острыми краями.
3. Баллоны заправляются не более 80.0% от полного объема, с целью обеспечения буфера при сжатии, чтобы исключить гидроудары.
4. Объем заправки контролируют путем взвешивания, по условиям завода-изготовителя.
5. Не рекомендуется хранить пустые сосуды более 30 дней. Их конструкция рассчитана на работу под давлением, при отсутствии его конструкция седла нарушается, и после наполнения газом, будут проходить утечки. В этом случае нельзя опустошать баллон полностью, надо всегда оставлять небольшое количество газа.
6. Не рекомендуется выбрасывать пластиковые заглушки при покупке, после работы с прибором, ее нужно ставить на место, иначе песок или другой мусор быстро забьет клапан. Если она все же потеряна, горловину баллона закрывают кусочком резины.
7. Не допускается стравливать баллон гвоздем. Необходимо обрабатывать ржавчину на корпусе баллона, даже лаком для ногтей. Корпус прибора изготавливается из тонкого металлического листа до 0.4мм. Нарушение целостности покрытия приводит к развитию коррозионных процессов, которые быстро выводят из строя сосуд. Особенно в районе днища и завальцовки, поскольку они находятся в зоне критической нагрузки порядка 16кгс/см2

Газовая мини горелка удачное изобретение современности, способное создавать контролируемое ровное высокотемпературное пламя для разных режимов термической обработки, что делает их незаменимыми помощниками, практически в любом доме

Газовая горелка представляет собой топливное оборудование, которое обеспечивает безопасное сжигание топлива с возможностью регулировки горения. Популярность портативных устройств обусловлена их компактностью и удобством использования в условиях отсутствия электроэнергии: разогрев пищи, розжиг костра, пайка металлов и др. В виду востребованности устройства был составлен рейтинг, в который вошли лучшие газовые горелки 2019 года.

Газовая мини-горелка своими руками

Для выполнения мини горелки потребуется приобрести комлектующие, и иметь макет. Газогорелочные устройства относятся к пожароопасным, их эксплуатация связана с опасностью для жизни, в связи, с чем мощные изделия выполнять самостоятельно специалисты не рекомендуют. Даже упрощенный резак может решать бытовые задачи пользователей. Мини газовую горелку можно выполнить, приспособив под проект медицинский шприц и газовый состав зажигалок.

Алгоритм создания газовой горелки своими руками:

1. Разработка конструкции и создание схемы: газопроводная трубка, элементы форсунки и сопла и ручка. На схеме показаны все узлы и части.
2. Газопроводящую трубку можно выполнить с помощью элемента строительного пистолета. Потребуется вытащить шарик для закрытия выхода пены.
3. Для регулировки применяют обычный газовый регулятор, обеспечивающий изменение интенсивности газового потока.
4. Для сопла подбирают металлическую трубу. С одного края выполняют ряд пропилов, которые загибают к центру.
5. Рукоятка выполняется из теплоизолирующих материалов.
6. На стороне форсунки напрессовывают гайку и надевают подготовленное сопло.
7. На противоположном участке вставляется гайка внутрь сгона для водопровода и запаивается.
8. К резьбе сгона подключается клапан для газа, а с другой стороны прикручивается еще один сгон, а к нему переходник на шланг к баллону.
9. Для герметичности всех уплотнений, резьбовые части обрабатываются ФУМ-лентой.
10. Все металлические части отшлифовывают для обеспечения внешнего вида и ровной работы горелки без рывков.

Таким образом, при среднем уровне подготовки и небольшом количестве инструмента и запчастей совершенно не сложно самостоятельно изготовить простую мини горелку для домашних нужд.

Приспособление с применением двух иголок

Миниатюрная пропановая горелка своими руками изготавливается из 2 иголок. Одну иголку можно взять из насоса, а другую — из шприца. Еще подадобится две капельницы и компрессор от аквариума. Подключается приспособление к баллончику для зарядки зажигалок. Также понадобится проволока из меди.

Температура в такой горелке достигает 1000 градусов. Изготавливается она в следующем порядке:

• В большей игле посередине сверлится отверстие, которое должно быть чуть больше диаметра меньшей иглы.
• В это отверстие водится игла шприца с таким расчетом, чтобы она на несколько мм. выходила из конца большей иглы.
• Место стыка герметизируется при помощи медной проволоки и последующей пайки.
• С обеих противоположных сторон иглы соединяются с 2 капельницами.
• Противоположный конец одной из капельниц соединяется с баллончиком для зажигалок.
• Конец второй капельницы крепится к компрессору.
• Все места стыков плотно герметизируются.

Поступающий из баллончика газ смешивается в толстой игле с воздухом, идущим из компрессора. Состав смеси меняется регуляторами.

Если отсутствует компрессор, заменить его можно пластиковой бутылкой:

• В донышке бутылки проделывается отверстие и в него вкручивается ниппель или золотник.
• В крышке от бутылки сверлится отверстие и в него вставляется корпус от шприца без поршня и иглы.
• Это место герметизируется.
• Крышка навинчивается на бутылку.
• Корпус шприца подключается к системе, соединенной с тонкой иглой.
• Через ниппель в бутылку закачивается воздух.

Горелка готова к использованию.

Способы паяния деталей из меди

Для соединения медных труб используется всего два способа пайки. Каждый из них используется в соответствии со спецификацией детали и характеристики. Пайка медных труб своими руками подразделяется:

• При высоком температурном режиме, по-другому именуется «твердой». Показатель температуры при данном режиме доходит до 900 °. Тугоплавкий припой позволяет производить шов с показателями высокой прочности, данный способ используется при изготовлении трубопроводов, подверженных высоким нагрузкам.
• Процесс пайки мягким припоем производится при температурах, начинающихся от 130 °, используется в бытовом применении при работе с трубами диаметром до 1 см. Технология подразумевает соединение путем стыковки, предварительной обработки флюс пастой.

Во время работ важно не забывать, что мощность пламени, выдаваемой горелкой может достигать 1000 градусов. Поэтому обработку стыков необходимо проводить не более 20 секунд

При нагреве мягкий припой начинает плавиться и заполнять соединение.

Особенности высокотемпературных соединений

При высокотемпературном способе пайки происходит обжиг металла на 700 °C и выше, что способствует размягчению металла. Для пайки используется газопламенное оборудование, способное расплавлять твердые припои. Припой состоит их медно — фосфорного состава, выпускается формой прутьев. Процессом пайки медных труб не подразумевается применение флюса, соблюдая последовательность действий, возможно грамотно заполнить стык.

Высокотемпературное соединение медных труб

Процесс начинает действие, когда плавится пруток припоя, этапы работы:

• после сборки прогревается стыковочный шов;
• к месту стыка подается твердотельный припой, размягчение которого производится газовой горелкой;
• когда визуально подтверждено, что происходит наложение припоя на металл, трубу необходимо провернуть, проконтролировать стыковку по всему периметру.

Основными достоинствами данного способа является высокая прочность стыка медных труб, если необходимо, представляется возможность изменить диаметр соединения меньшей стороной. Высокие температуры при эксплуатации не могут разрушить шов. Пайка твердым припоем требует определенных навыков, в процессе работы возможен перегрев, что приводит к разрушению металла.

Низкотемпературная пайка

Каждый процесс требует ответственного подхода к выполнению работ. Для нагрева используется пропановая или бензиновая горелка при использовании мягкого припоя стыковкой медных труб

Важно знать, что горелка с пьезоподжигом значительно сократит время работы, приобретение дорогих моделей без этой функции не целесообразно

Технологический процесс

В процессе важно использовать качественные аксессуары, флюс паста играет не последнюю роль в соединении. Равномерное покрытие деталей медных труб достигается использованием мягкой кисточки, после нанесения излишки удаляются тряпкой

Температура горелки может достигать 900 градусов, при пайке важно не передержать изделие, иначе произойдет перегрев.

Техника безопасности при спаивании труб из меди

Медные трубы используются как проводники жидкостей с хорошими антикоррозийными свойствами. Установка медных труб не может быть выполнена для обеспечения питьевой водопроводной водой. Медь контактирует с хлором, добавляющимся для очистки воды, может образовывать вредные для организма человека вещества. Для артезианских источников, скважин не существует опасности в использовании.

Пайка меди в перчатках

Важно пользоваться качественным инструментом, производить работы в перчатках и следить за состоянием оборудования. Теплопроводность металла достаточно высока, при нагреве одного из узлов и несоблюдении техники безопасности, возможно получить ожоги

Качественный шов возможно получить при отсутствии внешних факторов в виде нагрузок до полного остывания стыка.

Использование насадок

При необходимости производства точных работ, для газового паяльника используются насадки. Они представляют собой жало, как у обычного паяльника, модернизированное под конкретный вид пайки, но внутри оно содержит полость, в которой установлена катализаторная сетка.

Она, нагреваясь от пламени горелки, выравнивает нагрев жала, и одновременно позволяет значительно уменьшить расход топлива. Происходит это вследствие того, что разогревшись, катализатор вовлекает в процесс горения больше кислорода, способствуя более полному сгоранию газа.

Катализатор состоит из керамической сетки, покрытой тончайшим слоем платины. Это обстоятельство делает катализатор дорогим и одновременно хрупким.

Поэтому не рекомендуется подвергать насадки на газовые паяльники ударам, падениям, а также не желательно допускать контакт сетки с какими либо предметами, что может значительно сократить срок ее службы. Некоторые умельцы восстанавливают рабочее состояние насадки, изготовив катализатор из нихромовой нити.

Устанавливается насадка при помощи резьбового соединения. Для работы она, очевидно, должна быть установлена до включения паяльника. Смена насадок при работе производится после выключения и полного остывания паяльника.

Всего, на этот процесс затрачивается, как правило, пару минут. А саму насадку можно заменить за несколько секунд.

В зависимости от конфигурации насадки обеспечивается различная температура на ее конце. При помощи длинной и тонкой насадки, например, которую специалисты обычно называют шилом, можно даже осуществлять точечную пайку микросхем.

Особенности выбора газовых горелок

Ассортимент доступных паяльных горелок очень велик. В магазинах предлагаются многочисленные варианты, отличающиеся друг от друга: мощностью, конструкцией, размерами, источником топлива и т.д.

В результате выбрать газовую горелку – задача не из простых. Для ее решения необходимо определиться с типом работы, для которой планируется использование.

Для состыковки труб из меди лучше использовать газовоздушные горелки. В магазинах предлагают различные варианты такого инструмента. Они могут комплектоваться дополнительными элементами: переходниками, наконечниками и т.д.

В зависимости от смеси, на которой они работают, бывают:

• пропановые;
• ацетиленокислородные;
• на основе MAPP-газа.

Первый вариант прибора может быть многоцелевым или специального назначения. В них предусмотрено наличие режима экономии смеси и автоподжига.

Инструмент на основе MAPP-газа является более производительным в сравнении с горелками на пропане. Это достигается за счет большей энергии сгорания топлива.

Второй вариант позволяет обеспечить надежные паяльные швы. Такое устройство продается по приемлемым ценам со стационарным или одноразовым газовым баллоном. Данные приспособления для спаивания магистралей и различных элементов металлических конструкций тугоплавким и мягким припоем.

Для домашних целей или незначительных работ подойдут портативные газовые паяльники. Они могут использовать различные виды смесей.

Насадка на газовый баллон для пайки.

Преимущества данных инструментов для пайки медных труб следующие:

• отсутствие необходимости подключения к электросети и использования шнуров, проводов и кабелей;
• универсальность;
• возможность регулировки пламени;
• высокая безопасность;
• хорошее качество швов.

Они обеспечивают качественное соединение. Особенно это касается инструментов со стационарным баллоном. Данные горелки способны расплавить практически любой металл.

При выборе паяльного оборудования важно обращать внимание на их функции. В магазинах представлен большой выбор от различных производителей. Стоимость инструментов также варьируется в больших интервалах и зависит от особенностей конструкции, дополнительных приспособлений и комплекта

Стоимость инструментов также варьируется в больших интервалах и зависит от особенностей конструкции, дополнительных приспособлений и комплекта.

Горелка может не только спаивать детали, но и производить резку, обработку при высоких температурах, нагрев и разморозку. Пропановая горелка будет удобной для работы на открытом ветру. Ацетиленовая позволит обеспечить более высокие температуры.

Выбор необходимо делать исходя из задач, которые предстоит решить.

Руководствоваться можно такими данными:

• тип горелки – инжекторная или безинжекторная;
• эффективность – малогабаритные модели подойдут для пайки небольших деталей, а крупные – для работы с массивными металлическими конструкциями;
• тип газовой смеси;
• материал изделий.

Существуют варианты инструмента, работающего на различных видах топлива. Рекомендуется все же отдать предпочтение горелке, работающей только на одном варианте горючего.

Важно осуществлять пайку с соблюдением всех правил безопасности. Необходимо надевать защитные рукавицы

Это защитит руки от ожогов. Работа должна выполняться в помещениях с хорошей вентиляцией, чтобы продукты сгорания не нанесли вред здоровью.

Когда пайка окончена, необходимо дождаться пока изделие остынет, прежде чем приступать к контролю.

Параметры горелок

Газовые горелки на баллончик с цанговым присоединением представляют отдельный класс инструментов. Применяются они в условиях высокой пожарной безопасности там, где задействовано серьезное строительное оборудование, а риск повреждения аппарата сведен к минимуму.

Основными параметрами являются температура и форма пламени. У простейших устройств температура горения близка к минимальной — 700−1000°С. Воздух поступает естественным образом, и его всегда не хватает. У более дорогих изделий специальная форма воздухоподводящих каналов, что увеличивает приток воздуха, а температура пламени возрастает до 1200°C.

Пламя еще большей температуры у эжекторных горелок, в которых к очагу воздух поступает за счет разрежения, а сила потока находится в прямой пропорциональной зависимости к рабочему давлению газа. Благодаря этому температуру можно увеличить до 1500−1600°С и сравнительно плавно регулировать ее с длиной пламени лишь поворотом крана. В аппарате может быть несколько очагов горения. Таким инструментом не выполняют тонкую работу, но успешно прогревают обширные участки.

Пороговая температура горелок — 2000−2400°С, а достигается она путем концентрации нагнетаемого воздуха в очаг горения, а также использования газа метилацетилена пропадиена (МАПП). В пламени образуется высокотемпературный конус, чья мощность и температура могут быть сопоставлены с газокислородной сваркой.

В дополнение изделие любого вида может оснащаться гибкой или поворотной трубкой, пьезорозжигом и высокочувствительным регулировочным клапаном. Существует широкий выбор аппаратов по мощности и расходу газа.
