Трубная резьба

Отличие резьбы метрической от трубной

Основными показателями резьбовых накаток являются их диаметр и шаг, которые регламентируются соответствующими нормативами.

Широко распространенная метрическая резьба, применяемая во всех сферах промышленности, отличается от трубной по следующим параметрам:

Размеры. Трубная имеет наружный диаметр, кратный специальному фиксированному трубному дюйму (33,24 мм.) и его десятым долям, при этом дюйм не является величиной, кратно связанной с единицами измерения в миллиметрах. Понятно, что элемент с дюймовой нарезкой не может подойти по размерным показателям к изделию, выполненному по метрическим стандартам. В трубной резьбе шаг измеряется в количестве ниток на дюйм — из этого следует, шаг резьбы в миллиметрах не будет совпадать с дюймовым.

Профильный угол. Трубная нарезка, регламентированная отечественными ГОСТ 6211-81, 6357-81, имеет профиль равностороннего треугольника с углом конусного гребня в 55 град., в то время как в метрической этот показатель равен 60 град. Понятно, что помимо различного диаметра и шага, эти резьбовые соединения не смогут работать в паре по причине разного угла конусных гребней.

Рис. 6 Резьба NTPS

Накатка. Трубная резьбовая накатка проводится на заготовки с учетом толщины их стенок и внешних габаритов — это позволяет получить максимально прочную стыковку изделий, зависящую от их физических и механических характеристик заготовок. Трубная резьба отличается от метрической тем, что по стандарту для каждого диаметра установлен свой шаг — это позволяет при соблюдении нормативов обеспечить резьбовому стыку высокую и заранее рассчитанную прочность.

Маркировка и обозначение. В государственных стандартах основные трубные резьбовые размеры привязаны к дюйму (обозначается одной или двумя косыми чертами), в то время как метрические приведены в миллиметрах. Основная разница видов в указании хода — в дюймовом варианте указывается количество ниток на 1″.

Разновидности резьбовых насечек

Резьбовыми насечками называют ряды выемок, располагающихся по спирали. Нанесение винтового рельефа может выполняться на элементы в форме цилиндра или конуса. При этом на всем протяжении требуется соблюдение одинакового шага и величины диаметра. Такая резьба используется при создании винтовых соединений. Основная область использования – автомобилестроение и коммуникационные системы.

Винтовой рельеф может быть двух видов:

В разрезе метрической резьбы виден треугольник с равными сторонами и углами 600. Ее основные параметры могут быть мелкими и основными. На трубных изделиях она имеет обозначение М (про

Разновидности трубной резьбы и сферы применения отдельных видов

Трубная резьба может быть классифицирована по нескольким показателям:

• виду;
• техническим параметрам.

Отдельные виды трубной резьбы и их особенности

Для соединения труб в систему водоснабжения, отопления и так далее можно использовать следующие виды резьбы:

• цилиндрическую. Применяется для сооружения трубопроводов разного вида бытового и промышленного назначения;
• каноническую. Преимущественно используется при строительстве трубопроводов, проводящих жидкость или газ, которые находятся под высоким давлением. Такая резьба позволяет достичь более герметичного соединения;
• дюймовую.

Дюймовая резьба в последнее время практически не используется. По этой причине рассмотрим более подробно цилиндрический и канонический виды резьбы.

Цилиндрическая резьба (обозначается на схемах буквой G) изготавливается в соответствии с ГОСТ 6357-81 и имеет форму равнобедренного треугольника с углом в 55º при вершине.

Чертеж цилиндрической резьбы в соответствии с ГОСТ

Основными параметрами являются:

• наружный, внутренний и средний диаметр резьбы (d, d1 и d2 соответственно);
• наружный, внутренний и средний диаметры соединительной муфты (D, D1 и D2);
• шаг резьбы (Р);
• высота треугольника и рабочего профиля (Н и Н1);
• радиус закругления (R).

Цилиндрическая резьба нарезается на трубах, диаметр которых находится в пределах 1/16 дюйма (7,723 мм) – 6 дюймов (163,86 мм). Основные размеры труб приведены в таблице:

Типовые размеры резьбы цилиндрической

Дополнительными параметрами, регламентируемыми ГОСТ, являются:

класс точности. Резьба может быть изготовлена с классом точности А (более точный) и В (менее точный);

Для каждого класса точности устанавливаются свои нормы отклонений, допустимые регламентирующим документом.

длина свинчивания. Устанавливаются два значения параметра: N – нормальная длина и L – длинная длина.

Длина свинчивания резьбы по ГОСТ

Все рассмотренные параметры цилиндрической резьбы указываются в маркировке.

Например, G1/2-A-40. Это означает, что цилиндрическая резьба (G) имеет следующие параметры:

• диаметр ½ дюйма;
• класс точности А;
• длину свинчивания L 40 мм. Нормальная длина свинчивания (N) в маркировке не указывается.

Каноническая резьба (маркируется буквой R) изготавливается по ГОСТ 6211-81. Основные отличительные признаки:

• угол вершины треугольника 55º;
• конусность 1:16.

Основные параметры, применяемые при обозначении этой резьбы, полностью соответствуют параметрам, используемым при обозначении цилиндрической.

Чертеж и рабочие параметры канонической резьбы

Диаметр труб, на которых возможна нарезка конической резьбы, составляет от 1/6 дюйма до 6 дюймов, что соответствует 7,723 – 163,83 мм.

Таблица указывает все типовые размеры резьбы конического вида:

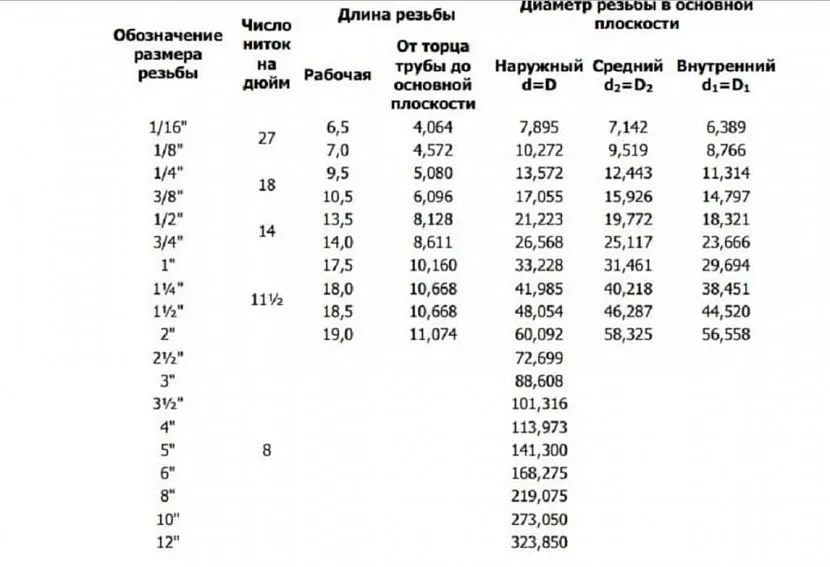

Размеры выпускаемой конической резьбы на трубах

В маркировке конической резьбы указываются следующие параметры:

• тип: внутренняя (Rc) или наружная (R);
• диаметр (в дюймах).

Например, R1/2 означает, что наружная коническая резьба диаметром  ½ дюйма.

Параметры трубной резьбы

Дополнительными техническими параметрами трубной резьбы являются:

• единицы измерения;
• направленность.

Трубная резьба может измеряться:

• в дюймах (дюймовая резьба);
• в миллиметрах (метрическая резьба).

Основное отличие метрической резьбы от дюймовой – это угол треугольника, соблюдаемый при нарезке резьбы. Если на дюймовой резьбе угол составляет 55º, то при нарезке метрической резьбы размер угла увеличивается до 60º.

Основные параметры метрической резьбы

Для строительства трубопроводов бытового назначения (системы отопления, водоснабжения или газоснабжения, водоотведения и так далее) используется дюймовая резьба. Метрическая (более точная) резьба преимущественно применяется при строительстве трубопроводов, находящихся под действием вибрации, а также тяжеловесных конструкций.

Если используется метрическая резьба, то в маркировке присутствует буква «М».

Существенное значение при определении резьбы также имеет направление вращения профиля. По данному показателю трубная резьба подразделяется на следующие виды:

• левая;
• правая.

Направленность резьбы

Левая резьба наносится исключительно на трубы при условии, что основная нагрузка, действующая на соединение, направлена в сторону отвинчивания соединительного элемента. В остальных ситуациях используется правая резьба.

На чертежах левая резьба дополнительно маркируется буквами LH.

Разновидности резьбовых насечек

Резьбовыми насечками называют ряды выемок, располагающихся по спирали. Нанесение винтового рельефа может выполняться на элементы в форме цилиндра или конуса. При этом на всем протяжении требуется соблюдение одинакового шага и величины диаметра. Такая резьба используется при создании винтовых соединений. Основная область использования – автомобилестроение и коммуникационные системы.

Винтовой рельеф может быть двух видов:

В разрезе метрической резьбы виден треугольник с равными сторонами и углами 600. Ее основные параметры могут быть мелкими и основными. На трубных изделиях она имеет обозначение М (про

Как определить тип резьбы

Необходимость определения нарезанной резьбы возникает при подборе детали, которую нужно присоединить к существующему резьбовому соединению. Сделать это возможно несколькими способами.

Резьбомер

Это специальное приспособление, предназначенное для определения шага нарезанной резьбы. Устройство инструмента построено по принципу корпуса, к которому присоединено несколько щупов (тонкие пластины с гребёнкой). Форма каждой из них схожа с конкретным размером нарезанного шага.

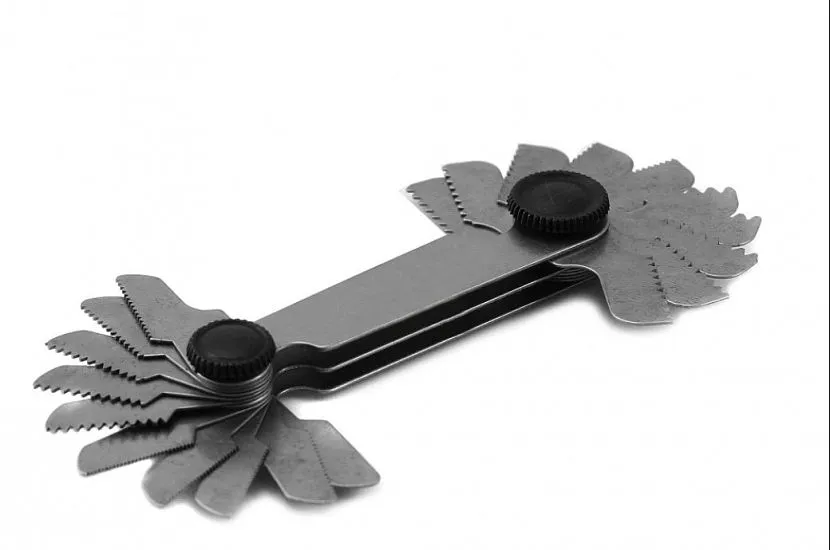

Метрический резьбомер с открытыми вкладышамиИсточник tdchiz.ru

Существует несколько типов резьбомеров:

• Метрические. Используются для измерения шага резьбы изделий с метрическим типом нарезки. Применимы к соответствующим диаметрам: от 1 до 600 мм. В устройстве имеется 20 разных пластин, позволяющих самостоятельно вычислять шаг резьбы в интервале от 0,4 до 7 мм. Маркировка метрических резьбомеров осуществляется нанесение буквы «М» на корпус и упаковку.
• Дюймовые. Используются для определения резьбы, нарезанной на металлических трубах и сопрягаемых с ними элементах. Для определения шага резьбы соответствующего характера применяется расчёт количества витков, приходящихся на один дюйм нарезки. В комплект такого инструмента входит 17 измерительных пластин с разным количеством витков (от 1 до 28). Обозначается аббревиатурой «Д55».
• Универсальные. Их название говорит само за себя – такие приспособления используются для определения резьбы в обоих случаях. Такой инструмент является наиболее востребованным, так как позволяет работать со всеми типами резьбовых соединений.

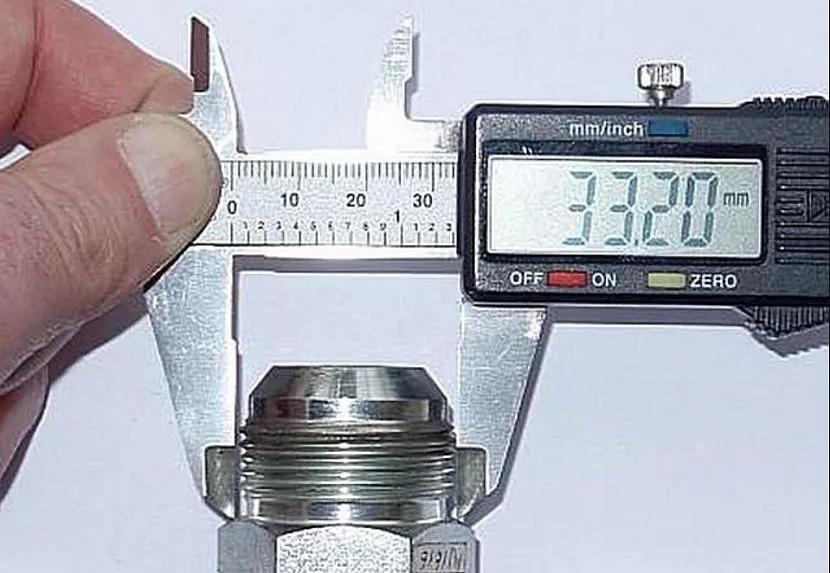

Замер резьбы с помощью электронного штангенциркуляИсточник stroyday.ru

Другие способы

Получить точное значение можно и другими способами. Конкретная методика подбирается в зависимости от вида искомого значения (внутренняя или наружная резьба), а также имеющихся подручных средств и приспособлений. В зависимости от выбранной методики, для этого может понадобиться штангенциркуль дюймовой разметкой, металлическая линейка, чистая бумага, маркер или иные приспособления.

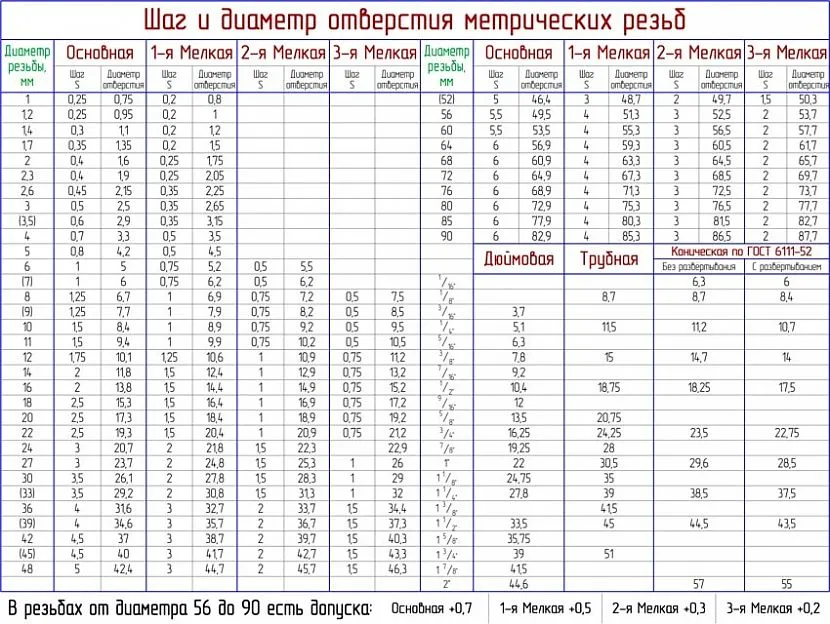

Таблица для самостоятельного определения резьбыИсточник trubomet.ru

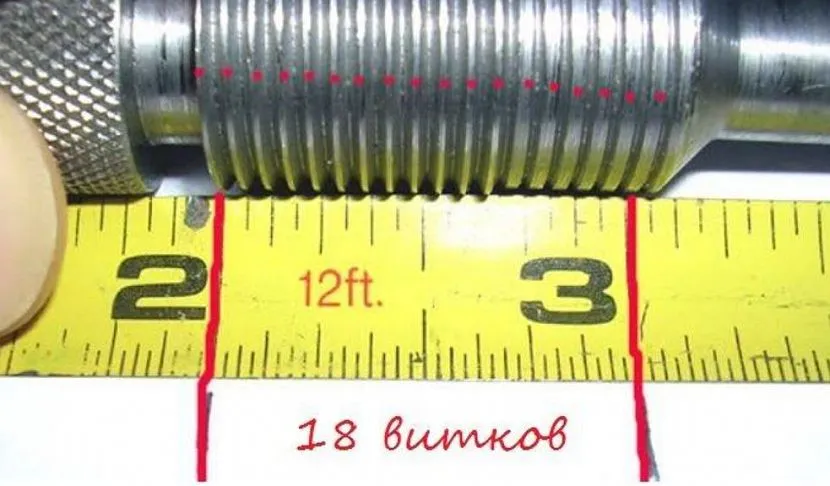

Замер шага резьбыИсточник moy-metall.ru

Дюймовая резьба — таблица, размеры, виды

Крепеж с помощью резьбы известен еще со времен античности. Ученые до сих пор находят остатки деталей, внешне напоминающих современные винты и гайки. Но наибольшее распространение резьба получила во времена промышленной революции 18-го века.

Первоначально распространению разъемного резьбового соединения мешало отсутствие стандартизации, что лишало возможности обеспечения взаимозаменяемости изделий. Решил данную проблему талантливый английский инженер Чарльз Витворт. Он разработал единую систему размеров и обозначения, использовав для этого английский дюйм.

Так появилась на свет дюймовая резьба. А все размеры занесены в таблицу по ГОСТ.

Параметры

Дюймовая резьба представляет собой разъемное соединение треугольного профиля, угол вершин которых равен 55 градусам. Ее единица измерения — дюймы. Стоит отметить сразу, что в России использование дюймовой резьбы при проектировании новых изделий запрещено.

Ее применение разрешается только в случае изготовления запасных частей оборудования, на которые уже ранее была изготовлена дюймовая резьба.

Помимо этого, разрешается воспользоваться данной резьбой в качестве трубного соединения и при изготовлении уплотняющих гидравлических элементов.

Дюймовая, как и любая другая, характеризуется следующими основными параметрами:

• Наружный диаметр – расстояние между вершинами витков, расположенных на противоположных сторонах резьбы. Чем больше величина этого параметра, тем большую осевую нагрузку может выдержать резьба. Обратной стороной медали является ухудшение герметичности, связанное с накоплением погрешностей при нарезке резьбы.
• Номинальный (средний) диаметр — окружность, вписанная в профиль резьбы, диаметр которой зависит от шага, и занимает промежуточное положение между внутренним и наружным диаметром. Данный параметр в обычных условиях тяжело измерить, и для его определения существует справочная таблица по резьбам.
• Внутренний диаметр – диаметр окружности, вписанной по впадинам профиля резьбы.
• Шаг – расстояние между соседними гребешками резьбового соединения. Данный параметр измеряется в количестве витков на дюйм. Величина шага характеризует значение и распределение напряжения между витками дюймовых резьб. Конструкторы в своей практике увеличивают шаг при воздействии на резьбу больших механических нагрузок. Если же к резьбе предъявляются требования по сохранению герметичности, то шаг уменьшается.
• Угол подъема витков – угол между боковыми сторонами профиля витков. Первоначально его значение для всех видов дюймовых резьб составлял 55 градусов. Но сейчас все больше и больше встречаются дюймовые резьбы с углом профиля 60 градусов.

Разновидности трубной резьбы и сферы применения отдельных видов

Трубная резьба может быть классифицирована по нескольким показателям:

• виду;
• техническим параметрам.

Отдельные виды трубной резьбы и их особенности

Для соединения труб в систему водоснабжения, отопления и так далее можно использовать следующие виды резьбы:

• цилиндрическую. Применяется для сооружения трубопроводов разного вида бытового и промышленного назначения;
• каноническую. Преимущественно используется при строительстве трубопроводов, проводящих жидкость или газ, которые находятся под высоким давлением. Такая резьба позволяет достичь более герметичного соединения;
• дюймовую.

Дюймовая резьба в последнее время практически не используется. По этой причине рассмотрим более подробно цилиндрический и канонический виды резьбы.

Цилиндрическая резьба (обозначается на схемах буквой G) изготавливается в соответствии с ГОСТ 6357-81 и имеет форму равнобедренного треугольника с углом в 55º при вершине.

Чертеж цилиндрической резьбы в соответствии с ГОСТ

Основными параметрами являются:

• наружный, внутренний и средний диаметр резьбы (d, d1 и d2 соответственно);
• наружный, внутренний и средний диаметры соединительной муфты (D, D1 и D2);
• шаг резьбы (Р);
• высота треугольника и рабочего профиля (Н и Н1);
• радиус закругления (R).

Цилиндрическая резьба нарезается на трубах, диаметр которых находится в пределах 1/16 дюйма (7,723 мм) – 6 дюймов (163,86 мм). Основные размеры труб приведены в таблице:

Типовые размеры резьбы цилиндрической

Дополнительными параметрами, регламентируемыми ГОСТ, являются:

класс точности. Резьба может быть изготовлена с классом точности А (более точный) и В (менее точный);

Для каждого класса точности устанавливаются свои нормы отклонений, допустимые регламентирующим документом.

длина свинчивания. Устанавливаются два значения параметра: N – нормальная длина и L – длинная длина.

Длина свинчивания резьбы по ГОСТ

Все рассмотренные параметры цилиндрической резьбы указываются в маркировке.

Например, G1/2-A-40. Это означает, что цилиндрическая резьба (G) имеет следующие параметры:

• диаметр ½ дюйма;
• класс точности А;
• длину свинчивания L 40 мм. Нормальная длина свинчивания (N) в маркировке не указывается.

Каноническая резьба (маркируется буквой R) изготавливается по ГОСТ 6211-81. Основные отличительные признаки:

• угол вершины треугольника 55º;
• конусность 1:16.

Основные параметры, применяемые при обозначении этой резьбы, полностью соответствуют параметрам, используемым при обозначении цилиндрической.

Чертеж и рабочие параметры канонической резьбы

Диаметр труб, на которых возможна нарезка конической резьбы, составляет от 1/6 дюйма до 6 дюймов, что соответствует 7,723 – 163,83 мм.

Таблица указывает все типовые размеры резьбы конического вида:

Размеры выпускаемой конической резьбы на трубах

В маркировке конической резьбы указываются следующие параметры:

• тип: внутренняя (Rc) или наружная (R);
• диаметр (в дюймах).

Например, R1/2 означает, что наружная коническая резьба диаметром  ½ дюйма.

Параметры трубной резьбы

Дополнительными техническими параметрами трубной резьбы являются:

• единицы измерения;
• направленность.

Трубная резьба может измеряться:

• в дюймах (дюймовая резьба);
• в миллиметрах (метрическая резьба).

Основное отличие метрической резьбы от дюймовой – это угол треугольника, соблюдаемый при нарезке резьбы. Если на дюймовой резьбе угол составляет 55º, то при нарезке метрической резьбы размер угла увеличивается до 60º.

Основные параметры метрической резьбы

Для строительства трубопроводов бытового назначения (системы отопления, водоснабжения или газоснабжения, водоотведения и так далее) используется дюймовая резьба. Метрическая (более точная) резьба преимущественно применяется при строительстве трубопроводов, находящихся под действием вибрации, а также тяжеловесных конструкций.

Если используется метрическая резьба, то в маркировке присутствует буква «М».

Существенное значение при определении резьбы также имеет направление вращения профиля. По данному показателю трубная резьба подразделяется на следующие виды:

• левая;
• правая.

Направленность резьбы

Левая резьба наносится исключительно на трубы при условии, что основная нагрузка, действующая на соединение, направлена в сторону отвинчивания соединительного элемента. В остальных ситуациях используется правая резьба.

На чертежах левая резьба дополнительно маркируется буквами LH.

Резьба на трубах

Резьба на трубах представлена целым набором неких стандартов, которые предназначены для организации соединения и уплотнения двух деталей между собой. Больше если говорить конкретно о трубах, которые используются в различных системах канализации, подачи воды, отопления и других, то большое влияние на качество такого соединения оказывает именно качество нарезки резьбы.

Довольно часто витки нарезают вручную. Для этого используется специальная плашка

В такой работе очень важно определить общую центральную ось плашки и трубы. Ведь в случае перекоса, канавки будут наклонены

Это приведет к тому, что соединение такой детали с ровной резьбой будет не прочным и не герметичным.

В качестве основного инструмента для такой работы используют специальный станок со специальными нарезными головами. Сами канавки наносятся таким элементом станка, как нож.

Трубная резьба

Как уже было сказано, вышеописанные параметры раскрывают далеко не полную классификацию резьбы на трубах. Кроме всего прочего встречаются цилиндрические, конические и другие виды.

Подробнее об отличиях

Разберём вопрос, чем отличается метрическая резьба от трубной, на более подробных примерах. Это позволит максимально точно разобраться с нюансами и понять существующие отличительные характеристики.

Угол наклона

Основное отличие между этими видами нарезки заключается в резьбовом гребне и впадинах, точнее, в их форме. Метрическая резьба выполнена в виде равностороннего треугольника. Это особенность объясняет то, что наклон всех угловых размеров здесь составляет строго 60°. В дюймовых трубах значение углового размера равно 55°.

Миллиметры и дюймы

Другой особенностью метрической нарезки является размерная привязанность. В ней используется российская мерка – миллиметр. В европейской разновидности исчисление ведётся в британских дюймах.

Элементы, на которые нанесена метрическая форма резьбы обозначаются буквой «М». Располагаются они в диапазонах от 1 до 600 мм. В свою очередь, шаг их варьируется в интервале от 0,25 до 6 мм.

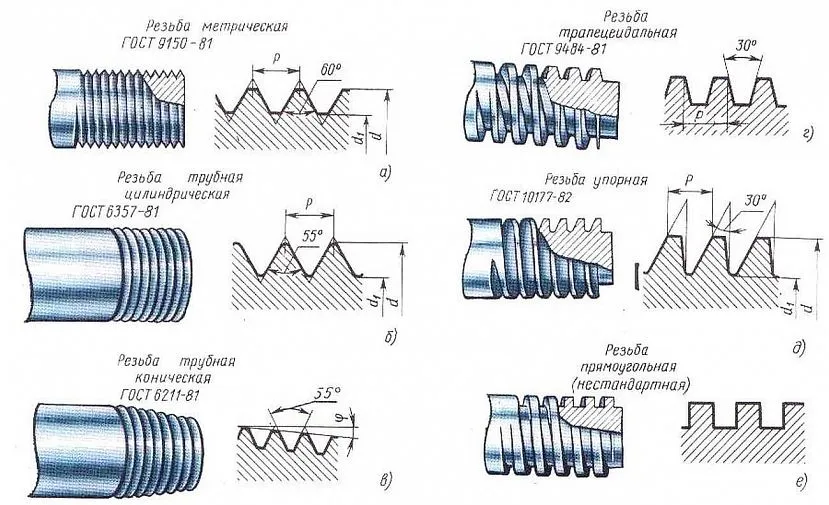

Вариации шага резьбы и угла наклонаИсточник mr-build.ru

Для трубной резьбы свойствен наружный диаметр, равный одному дюйму – 33,24 мм с делением на десятые доли:

• Одна вторая или полдюйма.
• Две трети дюйма.
• Три четверти дюйма.
• Дюймовка.

Вышеупомянутые наименования представлены в виде популярного разговорного наименования. Каждое из них обозначает конкретный размер, который рассчитывается исходя из соотношения с одной единицей (дюймом). Например, «одна вторая» или «пол дюйма» обозначает 21,3 мм и так далее.

Для полного ознакомления соотношения диаметра и резьбы дюймовых и миллиметровых труб приводим сравнительную таблицу. Воспользовавшись её содержанием, вы сможете самостоятельно определить размер резьбы, шага и номинального значения наружного, среднего и внутреннего диаметра.

Таблица соотношения диаметра и резьбы дюймовых и миллиметровых трубИсточник trubomet.ru

Толщина стенок

Кроме этого размер трубной нарезки определяется в зависимости с толщиной стенок изделия (за исключением полнотелых болтов и шпилек). Величины могут отличаться исходя из того, для каких целей предназначены те или иные трубы (основным критерием здесь является рабочее давление внутри трубопровода).

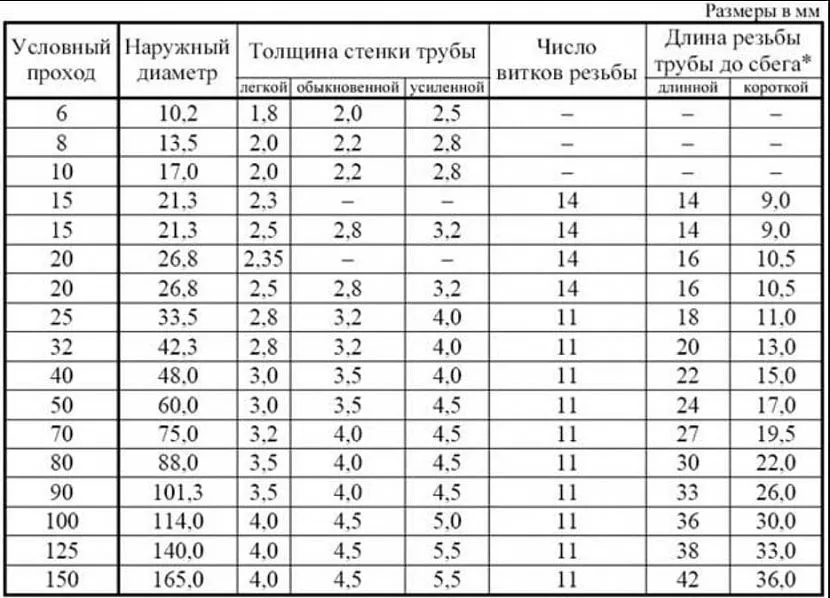

Таблица для расчёта резьбы в соотношении с толщиной трубИсточник dgng.pstu.ru

В редких случаях нарезки мелкого шага, полученные изделия используются в тонких работах (например, в сборке измерительного инструмента). Классический средний шаг – для соединения элементов, подвергающихся постоянной вибрации (детали автомобилей). Крупная метрическая резьба применяется в строительных работах, при сопряжении крупногабаритных несущих элементов.

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

• номинальный размер (наружный диаметр) – первые цифры;
• число витков, приходящихся на дюйм длины;
• группа;
• класс точности.

Если возник вопрос- как определить тип и размер резьбы Соединительная арматура для труб и шлангов

соединения пользуйся таблицей ниже.

Обрати внимание на следующее:

• соединения с дюймовой резьбой выделены цветом
• рядом с размером дюймового шага в tpi указан размер шага в мм
• соединения с наружной конической резьбой обычно не имеют зарезьбовой канавки
• конические фитинги BSPT и NPT очень похожи, но у BSPT на шестиграннике есть метка – риска

Важный ахтунг – вполне возможны ситуации когда дюймовый и метрический шаги весьма близки по размерам (такое возможно на соединениях JIC).

Читать также: После ремонта холодильник не отключается

В этом случае можно спутать дюймовую Резьба дюймовая цилиндрическая американская UNF (Unified Thread Standard)

UNC UNF и метрическую резьбы.

Резьбовой крепеж является одним из самых популярных для присоединения деталей, сборки изделий, оборудования, конструкций. Нет такой отрасли, где бы он не использовался. Характеристик резьбы много: шаг, поле допуска, количество заходов, номинальный диаметр, вид профиля и другие. Одна из таких – единицы измерения, дюймы или миллиметры.

Часто бывает ситуация, когда нужно заменить болт, шпильку или винт, но приобретенный по максимальной схожести “на глазок” крепеж не ввинчивается в посадочное отверстие. Одна из причин – попытка ввинтить в отверстие с метрической резьбой крепежное изделие с наружной дюймовой резьбой. Или наоборот. Такая ситуация часто возникает при замене крепежа на изделиях или оборудовании, произведенных в Великобритании, США, Японии, Австралии. Там дюймовая резьба является приоритетной.

Как отличить дюймовую резьбу от метрической? Есть два основных способа – измерением шага и диаметра или с помощью специального инструмента.

Измерение

Маркировка резьбы крепежной детали в метрической и дюймовой системах выполняется по разному. В метрической, это указание шага резьбы (расстояние между соседними нитками) в миллиметрах, тогда как в дюймовой – количество витков на один дюйм.

Определение типа и размера резьбы крепежа сводится к следующим операциям. С помощью штангенциркуля измерить диаметр. Затем с помощью дюймовой линейки или штангенциркуля измерить количество витков в одном дюйме и шаг резьбы. Можно воспользоваться и обычной линейкой с отмеренными 2,54 мм (1 дюйм = 2,54 мм). Шаг метрической резьбы на мелком крепеже можно узнать, измерив расстояние между 10 витками и полученное значение разделить на 10. Полученные значения следует сопоставить с таблицей ниже. Максимальное совпадение по диаметру, количеству витков, шагу указывает на размер и тип резьбы. Нужно отметить, что существует много разных видов дюймовых резьб. В таблице приведены наиболее распространенные в диапазоне диаметров от 8 мм до 64 мм.

Для измерения резьбы также можно воспользоваться резьбомером. Это его прямое назначение. Резьбомер представляет собой набор пластин с выступающими зубьями под конкретную резьбу объединенных на единой оси. Размер резьбы выгравирован или нанесен несмываемой краской на самой пластине. Проверка резьбы выполняется путем прикладывания к резьбе наиболее близких по размеру пластин. При полном совпадении, без зазоров резьбу можно считать определенной, а ее размер посмотреть на пластине резьбомера. Выпускаются резьбомеры отдельно под метрическую, дюймовую резьбу или под оба вида.
