У7а расшифровка

Расшифровка сплава

При рассмотрении того, как проводится у8а расшифровка стали, отметим, что в различных странах применяются разные стандарты обозначения. Обозначение материала У8 или У8а проводится согласно стандартам ГОСТ:

Буква «У» указывает на принадлежность материала к группе инструментальных сталей. Подобный символ не указывает на какой-либо компонент или свойство.
Следующая цифра в десятичной форме указывает на концентрацию основного компонента — углерода. В рассматриваемом случае концентрация 0,8%.
Если проводить расшифровку У8а, то следует учитывать, что буква «А» указывает на повышенное качество, которое достигается путем исключения из состав различных вредных примесей или снижения их концентрации.

В маркировке отсутствуют другие обозначения веществ, но в химическом составе присутствует довольно большое количество различных примесей. Примером можно назвать кремний и марганец. Кроме этого, есть и вредные примеси, к примеру, фосфор и сера, от концентрации которых зависит качество стали. С повышением концентрации вредных примесей ухудшаются эксплуатационные качества материала, теряется прочность и твердость.

Способы обработки и существующие аналоги

Этот сплав достаточно легко подвергается основным способам обработки:

резанию;
сварке;
ковке;
инструментальной обработке.

Для резания, выпускаемого проката, не требуется специального прочного инструмента. Это видно из физических и механических свойств. Свариваемость такого сплава не имеет ограничений и производится всеми известными способами. Его можно подвергать ковке в интервале температур, от верхнего предела в 1200 °С до нижнего в 850 °С. Произведенные испытания после такой обработки показали, что этот металл не флокеночувствителен и не имеет склонности к отпускной хрупкости.

Сравнение стали 10ХСНД с аналогами

Однако наличие в сплаве легирующих добавок приводит к появлению специфических закалочных структур. Их образование во время сварки может привести к снижению стойкости от образования так называемых холодных и горячих трещин. Наибольшие трудности возникают при необходимости получения хорошей ударной вязкости металла в районе шва. При перегреве может снижаться стойкость к хрупкому разрушению. Это вызвано возможностью появления увеличенного аустенитного зерна.

Вместе с тем, наличие легирующих добавок, оказывает положительное влияние на стойкость к перегреву во время сварки. Особенно это характерно при таких видах сварки, как электрошлаковая. В этом случае повышается ударная вязкость непосредственно у границ образованного шва и повышает надёжность сплавления.

После проведения сварочных работ выполняют термическую обработку. При проведении такой обработки удаётся снять остаточные напряжения, которые всегда возникают при проведении сварочных операций. Кроме этого происходит улучшение структуры самого металла и образованного шва.

Сталь У7А

Марка:	Сталь У7А
Стандарт:	ГОСТ 1435-99 Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия.
Классификация:	Металлы и сплавы->Металлы черные->Стали->Стали инструментальные
Применение:	Инструмент для обработки дерева- топоры,колуны,стамески, долота; пневматический инструмент небольших размеров- зубила,обжимки,бойки. кузнечные штампы, игольная проволока, слесарно-монтажный инструмент, молотки. кувалды,бородки, отвертки, комбинированные плоскогубцы, боковые кусачки, рашпили, зубила,крейцмейсели,пружины, измерительные ленты и др.

Физические свойства

Плотность ρ, кг/м3	Модуль упругости нормальный Ε, ГПа	Модуль сдвига G, ГПа	Теплопроводность λ, Вт/(м·K)	Коэффициент Пуассона μ
7830	209	80
закаленная	210	0.3
20 град.С	46
100 град.С	46

Физико-механические свойства

Предел текучести σ0,2, МПа	Предел прочности (Временное сопротивление) σв, МПа	Предел прочности при сжатии σсж, МПа	Предел выносливости при растяжении σ-1, МПа	Предел выносливости при кручении τ-1, МПа	Твердость по Бринеллю HB	Твердость по Роквеллу HRC	Относительное сужение ψ, %	Относительное удлинение после разрыва δ5, %
закалка 820 гр.С. (вода) + отпуск 300 гр.С. (возд)	1370	1590	60	8
отожженный	650	30	16
отжиг	187
закаленная	650	315	252

Химический состав

С, %	Cu, %	Si, %	Mn, %	Cr, %	Ni, %	P, %	S, %
от 0.65 до 0.74	от 0.2 до 0.25	от 0.17 до 0.33	от 0.17 до 0.28	от 0.12 до 0.4	от 0.12 до 0.25	до 0.025	до 0.018

Технологические свойства

Температура ковки Tков, °C	Склонность к отпускной хрупкости	Свариваемость	Флокеночувствительность
от 800 до 1180	не склонна	не применяется для сварных конструкций	малочувствительна

Группы материалов

Код группы материалов

02.01.00

Классификация:

oitsp.ru

Расшифровка маркировки

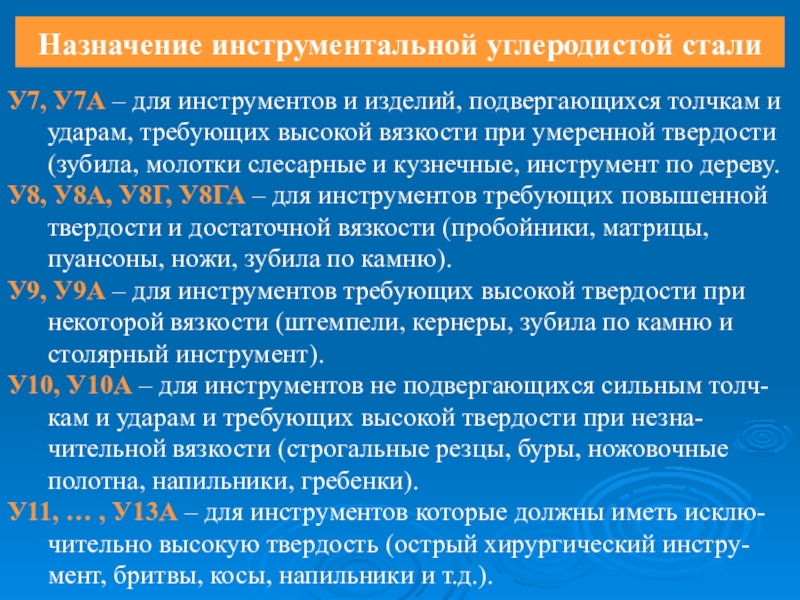

Состав стали стараются кратко внести в её название. Для стали У7А наименование содержит следующие данные:

первая буква «У» говорит, что перед нами высокопрочная и нелегированная сталь;
следующая цифра «7» означает процентное содержание углерода в сплаве, в конкретном случае, оно составляет 0,7%;
последняя буква «А» сообщает нам о высококачественном материале с содержанием вредных примесей, фосфора и серы в минимальном количестве, не более 0,025%.

Реже встречаются маркировки «АА» или «А-А», так обозначается наиболее чистый сплав с вредной долей примесей до 0,015%. Допустимое значение примесей в сплаве У7, без дополнительных маркировок составляет 0,035%. Некоторые разновидности инструментальных нелегированных сталей с повышенным содержанием марганца, могут дополнительно помечаться буквой «Г», и наименование будет выглядеть так – У8ГА.

Ножи из сплава У7/У7А

Ножи из стали У7 обладают хорошими режущими свойствами, достаточной прочностью, хорошо затачиваются. Сплав У7А является классическим ножевым материалом. Клинки для ножей из стали У7 подвергаются оксидированию, что защищает их от коррозии. Инструментальный металл имеет твердость в 60-62 HRC.

Нож военный – Смерч-Р

Материал клинка – кованая сталь У7А с антибликовым покрытием. Толщина до 5 мм усиленная долами с двух сторон позволяет выдерживать огромные боковые нагрузки. Можно применять нож для копки и других нецелевых применениях в пределах разумного. Сквозной монтаж позволяет считать, что нож цельнометаллический, т.е. клинок идет через всю рукоять. Характеристики клинка:

Марка стали – У7А, антиблик;
Материал рукояти – резина;
Длина клинка – 150-155 мм;
Общая длина – 265-270 мм;

Ширина клинка – 25-30 мм;
Толщина обуха – 3,8-5,1 мм;
Длина рукояти – 115-120 мм;
Твердость клинка – 57-59 HRC.

Помощник на каждый случай жизни.

Нож разделочный – Особист

Нож ручной работы изготовлен из кованой углеродистой стали У10А с воронением клинка. Рукоять из наборной кожи и текстолита. Данный нож идеально подойдет для охоты и туризма. Рукоять из кожи теплая, приятная на ощупь и не скользит в руке. Характеристики ножа:

Производитель: ЗлатПрофит;
Сталь: У7А;
Рукоять: кожа;
Общая длина: 250 мм;
Длина клинка: 140 мм;

Ширина клинка: 30 мм;
Толщина клинка: 4,0 мм;
Твердость клинка: 60-62 HRC;
Покрытие: воронение.

Изделие ручной работы.

Складной нож – Ахиллес

Складной нож Ахиллес – нож ручной работы от мастеров из города Златоуста, клинок ножа изготовлен из углеродистой стали У7А с воронением и украшен гравировкой в стиле Златоустовской гравюры на стали. Надежный механизм ножа обеспечит Вам долгое и безопасное использование в любых суровых условиях. Прочная конструкция ножа даёт возможность открывать консервные банки, разделывать мясо, строгать лучину. Характеристики изделия:

Производитель: ЗлатПрофит;
Сталь: У7А;
Рукоять Накладки: орех;
Общая длина: 220,0 мм;
Длина клинка: 110,0 мм;

Ширина клинка: 25 мм;
Толщина клинка: 3,0 мм;
Твердость клинка: 62 HRC;
Покрытие: воронение.

Складень Ахиллес с воронением.

Область применения

Сталь У8а применяется в большинстве случаев для получения рабочей поверхности режущих инструментов. Несмотря на относительно высокую устойчивость к температуре, этот металл применяется в большинстве случаев для изготовления инструментов, которые не нагреваются на момент эксплуатации. Примером можно назвать:

Зубила.
Стамески.
Пилы.
Колуны.
Топоры.
Молотки.

Сегодня У8 и У8а нашли применение в сфере производства слесарно-монтажных инструментов. Как ранее было отмечено, металл предназначен не только для изготовления инструментов, но и различных износостойких деталей. Пружины, ролики, простейшие калибры могут изготавливаться при применении подобной стали.

Еще одна распространенная область применения металла — изготовление штампов для холодной высадки. Подобная инструментальная сталь подходит для изготовления штампов по причине высокой прочности и ударостойкости.

https://youtube.com/watch?v=tT-JrMD6ybI

Как показывают результаты проводимых тестов, при нагреве У8 и У8а быстро начинает терять свою прочность и износостойкость. Поэтому сегодня при изготовлении резцов и фрез они практически не применяются.

Примеры маркировки сталей различных видов

Определение марки стали и причисление сплава к определенному виду – это задача, которая не должна вызывать никаких проблем у специалиста. Не всегда под рукой есть таблица, в которой дается расшифровка названий марок, но разобраться с этим помогут примеры, которые приведены ниже.

Содержание элементов в распространенных марках стали (нажмите для увеличения)

Конструкционные стали, не содержащие легирующих элементов, обозначаются буквосочетанием «Ст». Цифры, стоящие следом, – это содержание углерода, исчисляемое в сотых долях процента. Несколько иначе маркируются низколегированные конструкционные стали. К примеру, в стали марки 09Г2С 0,09% углерода, а легирующие добавки (марганец, кремний и др.) содержатся в ней в пределах 2,5%. Очень похожие по своей маркировке 10ХСНД и 15ХСНД отличаются разным количеством углерода, а доля каждого легирующего элемента в них составляет не больше 1%. Именно поэтому после букв, обозначающих каждый легирующий элемент в таком сплаве, не стоит никаких цифр.

20Х, 30Х, 40Х и др. – так маркируются конструкционные легированные стали, преобладающим легирующим элементом в них является хром. Цифра в начале такой марки – это содержание углерода в рассматриваемом сплаве, исчисляемое в сотых долях процента. За буквенным обозначением каждого легирующего элемента может быть проставлена цифра, по которой и определяют его количественное содержание в сплаве. Если ее нет, то указанного элемента в стали содержится не больше 1,5%.

Сталь У7А

Марка:	Сталь У7А
Стандарт:	ГОСТ 1435-99 Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия.
Классификация:	Металлы и сплавы->Металлы черные->Стали->Стали инструментальные
Применение:	Инструмент для обработки дерева- топоры,колуны,стамески, долота; пневматический инструмент небольших размеров- зубила,обжимки,бойки. кузнечные штампы, игольная проволока, слесарно-монтажный инструмент, молотки. кувалды,бородки, отвертки, комбинированные плоскогубцы, боковые кусачки, рашпили, зубила,крейцмейсели,пружины, измерительные ленты и др.

Физические свойства

Плотность ρ, кг/м3	Модуль упругости нормальный Ε, ГПа	Модуль сдвига G, ГПа	Теплопроводность λ, Вт/(м·K)	Коэффициент Пуассона μ
7830	209	80
закаленная	210	0.3
20 град.С	46
100 град.С	46

Физико-механические свойства

Предел текучести σ0,2, МПа	Предел прочности (Временное сопротивление) σв, МПа	Предел прочности при сжатии σсж, МПа	Предел выносливости при растяжении σ-1, МПа	Предел выносливости при кручении τ-1, МПа	Твердость по Бринеллю HB	Твердость по Роквеллу HRC	Относительное сужение ψ, %	Относительное удлинение после разрыва δ5, %
закалка 820 гр.С. (вода) + отпуск 300 гр.С. (возд)	1370	1590	60	8
отожженный	650	30	16
отжиг	187
закаленная	650	315	252

Химический состав

С, %	Cu, %	Si, %	Mn, %	Cr, %	Ni, %	P, %	S, %
от 0.65 до 0.74	от 0.2 до 0.25	от 0.17 до 0.33	от 0.17 до 0.28	от 0.12 до 0.4	от 0.12 до 0.25	до 0.025	до 0.018

Технологические свойства

Температура ковки Tков, °C	Склонность к отпускной хрупкости	Свариваемость	Флокеночувствительность
от 800 до 1180	не склонна	не применяется для сварных конструкций	малочувствительна

Группы материалов

Код группы материалов

02.01.00

Классификация:

oitsp.ru

Физические свойства

Конструкционная сталь 09Г2С обладает высокой способностью сохранять свои характеристики при работе под давлением в широком температурном интервале, долговечна, устойчива к нагрузкам с переменным вектором силы, а также подвергается термической обработке, которая оказывает значительное влияние на показатели механических показателей.

Коэффициент линейного расширения (КЛР), который описывает способность сплавов сохранять свой объём при увеличении температуры при постоянном показателе давления, изменяется всего на 2,4×10-6 единицы при изменении температуры со 100 ºС до 500 ºС (1,14×10-5 при 100 ºС против 1,38×10-5 при 500 ºС). Наглядное описание характеристик линейного расширения приведено ниже:

Температура апробирования, ºС	100	200	300	400	500
Значение КЛР, 10-5 1/ ºС	1,14	1,22	1,26	1,32	1,38

Несмотря на то, что сталь 09Г2С является низколегированной, она не проявляет такое свойство, как флокеночувствительность. Малое присутствие углерода в сплаве обеспечивает удовлетворительный показатель свариваемости деталей из стали этой марки. Нужно отметить, что высокое содержание углерода в сплавах при его выгорании приводит к возникновению дополнительных микропор, а также к образованию закалочной структуры, что отрицательно сказывается на качестве сварного шва, а в стали 09Г2С этого не наблюдается.

Изменение микроструктуры стали 09Г2С в зависимости от температуры

Сварка стали 09Г2С не требовательна к типу электродов и может проходить с использованием таких способов сварки, как ручная дуговая, электрошлаковая, автоматическая дуговая сварка под флюсом и с газовой защитой. Сплав марки 09Г2С не имеет ограничений по свариваемости материала, а детали из листового проката с сечением до 40 мм могут подвергаться сварке без предварительной разделки кромок. Детали, подготовленные к сварке, не нуждаются в дополнительной химической или термической обработке. Миграция легирующих элементов по всему сечению сварного шва обеспечивает его высокие прочностные характеристики и одновременно хорошие технические показатели ударной вязкости.

Для уменьшения признаков возникновения закалочной структуры, неизбежно формирующейся при сварке, сварное изделие следует подвергнуть высокотемпературному отпуску с температурой нагрева от 600 до 660 ºС. Охлаждение изделия должно быть медленным, с печью, что поможет избежать коробления его отдельных частей. Допускается не проводить термическую обработку деталей, прошедших сварку, и имеющих толщину поперечного сечения до 36 мм.

Влияние углерода и легирующих элементов на свойства стали

Стали промышленного производства являются сложными по химическому составу сплавами железа и углерода. Кроме этих основных элементов, а также легирующих компонентов в легированных сталях, материал содержит постоянные и случайные примеси. От процентного содержания этих компонентов и зависят основные характеристики стали.

Как защитить свои постройки от коррозии арматуры в бетоне: профилактика, лечение, советы специалистов.Станки для резки и гибки арматуры: здесь Вы узнаете о том, для чего они нужны, как их использовать и насколько они необходимы на строительной площадке.

В нашем прайс-листе Вы можете ознакомиться с актуальной стоимостью арматуры в Санкт-Петербурге и Ленинградской области.

Определяющее влияние на свойства стали оказывает углерод. После отжига структура этого материала состоит из феррита и цементита, содержание которого увеличивается пропорционально росту концентрации углерода. Феррит является малопрочной и пластичной структурой, а цементит – твердой и хрупкой. Поэтому повышение содержания углерода приводит к увеличению твердости и прочности и снижению пластичности и вязкости. Углерод меняет технологические характеристики стали: обрабатываемость давлением и резанием, свариваемость. Увеличение концентрации углерода приводит к ухудшению обрабатываемости резанием из-за упрочнения и снижения теплопроводности. Отделение стружки от стали с высокой прочностью повышает количество выделяемой теплоты, что провоцирует уменьшение стойкости инструмента. Но низкоуглеродистые стали с малой вязкостью также обрабатываются плохо, так как образуется с трудом удаляемая стружка.

Наилучшую обрабатываемость резанием имеют стали с содержанием углерода 0,3-0,4%.

Увеличение концентрации углерода приводит к снижению способности стали к деформации в горячем и холодном состояниях. Для стали, предназначенной для сложной холодной штамповки, количество углерода ограничено 0,1%.

Хорошей свариваемостью обладают низкоуглеродистые стали. Для сварки средне- и высокоуглеродистых сталей используют подогрев, медленное охлаждение и прочие технологические операции, предотвращающие появление холодных и горячих трещин.

Для получения высоких прочностных свойств количество легирующих компонентов должно быть рациональным. Избыток легирования, исключая введение никеля, приводит к снижению запаса вязкости и провокации хрупкого разрушения.

Хром – недефицитный легирующий компонент, оказывает позитивное воздействие на механические свойства стали при его содержании до 2%.
Никель – наиболее ценная и дефицитная легирующая добавка, вводимая в концентрации 1-5%. Он наиболее эффективно снижает порог хладноломкости и способствует увеличению температурного запаса вязкости.
Марганец, как более дешёвый компонент, часто используют в качестве заменителя никеля. Увеличивает предел текучести, но может сделать сталь чувствительной к перегреву.
Молибден и вольфрам – дорогие и дефицитные элементы, применяемые для повышения теплостойкости быстрорежущих сталей.

Химический состав и процесс обработки

Название У8 свидетельствует о том, что в составе сплава есть углерод в количестве 0,76-0,83%. Основная доля (97%) – это железо. Среди прочих добавок:

марганец (0,17-0,33%) – снижает пластичность, увеличивая твёрдость металла;
кремний (0,17-0,33%) – отвечает за упругость сплава, скорость его охлаждения, стойкость к воздействию влаги;
сера (0,28%) – повышает стойкость к истиранию клинка, качество его заточки;
никель (0,25%) – увеличивает стойкость к разрушению от коррозии;
хром (0,2%) – способствует росту показателей прочности, крепости, коррозионной стойкости;
фосфор (0,03%) – высокое содержание этого элемента делает металл хрупким;
медь (0,25%) – отвечает за стойкость к коррозии.

Для придания стали У8 заявленных характеристик, сплав подвергается особой термической обработке. Во время прерывистой закалки заготовки нагревают до температуры 780С, после в воде охлаждают до 400С.

Таблица химического состава.

Дальнейшее охлаждение производится в ёмкостях с маслом, что замедляет процесс, снижая структурные напряжения в металле. В итоге заготовки для изготовления ножей приобретают повышенные показатели прочности, твёрдости, стойкости к ударам и повреждениям.

Аналоги и сортамент

Для каждого вида продукции в России существует ГОСТ. Ленточная сталь до 1 мм изготавливается в соответствии с ГОСТом 10234-1977. На этом конечно же сортамент не заканчивается, сталь производят листовую и полосовую, сортовые и фасонные комплектующие.

Также следует учесть всевозможный прокат. В России по назначению и составу, очень близкими сплавами являются У8 и У9 и их разновидности. Похожие по составу сплавы присутствуют по всему миру. Но они имеют собственные стандарты, рассмотреть аналоги можно ниже:

ЕвроСоюз – CT70;
Германия – C70W;
Франция – Y170;

Италия – C70KU;
Австрия – K970;
Чехия – 19132;

Польша – N7;
Китай – T7;
Япония – SK7.

Сталь У8А

Группа компаний УРАЛСПЕЦМЕТАЛЛ предлагает инструментальную сталь: круг У8А, полоса У8А, лист У8А, поковка У8А, квадрат У8А со склада и под заказ.

Короткие сроки оформления и отгрузки при наличии на складе. Смотрите складские остатки. Цены уточняйте у наших менеджеров.

Возможность изготовления на заказ в размер:

поковка У8А — от 300 кг;
квадрат У8А — от 300 кг;
полоса У8А — от 300 кг;
лист У8А — от 300 кг;
круг У8А — от 300 кг.

Предлагаем комплекс услуг:

отгрузка малотоннажными партиями;
комплектация сборных вагонов (до 50 наименований);
отгрузка транспортными компаниями или попутным грузом в любой город РФ, бывшего СНГ и экспорт.

Характеристики У8А

Марка:	У8А
Классификация:	Инструментальная углеродистая сталь
Применение:	Для инструмента, который работает в условиях не вызывающих разогрева рабочей кромки: фрезы, зенковки, долота, пилы дисковые и продольные, стамески, топоры, колуны, плоскогубцы комбинированные, кернеры, отвертки, кусачки

Химический состав в % материала У8А ГОСТ 1435

C	Si	Mn	Ni	S	P	Cr	Mo	Fe	Cu
0.76-0.83	0.17-0.33	0.17-0.28	до 0.2	до 0.018	до 0.025	до 0.2	0.8 — 1.1	98	до 0.2

Температура критических точек материала У8А

Ac1 = 720, Ar1 = 700, Mn = 245

Механические свойства при Т=20oС материала У8А

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Лента нагартован., ГОСТ 2283-79	740-1180
Лента отожжен., ГОСТ 2283-79	640-740	10-15

Твердость У8А после отжига, ГОСТ 1435-99

HB 10 -1 = 187 МПа

Зарубежные аналоги материала У8А

Германия

DIN,WNr

1.1525 C80W1

Сталь марки У8А — наиболее распространённый представитель нелегированных инструментальных сталей. Она сочетает в себе неплохие (для своего класса) эксплуатационные показатели с умеренной ценой за 1 кг и доступностью. Наиболее часто реализуется в виде квадрата У8А, полосы У8А, круга У8А, поковки У8А и другие виды проката.

Особенности состава и свойств

Основной элементной составляющей стали У8А, которая изготавливается по ГОСТ 1435, является цементит, поскольку в её химическом составе содержится не менее 0,65…0,75 % углерода. Остальные химические элементы находятся на уровне: • Магния – 0,15…0,30%; • Кремния – 0,15…0,30%. В качестве неизбежных металлургических примесей имеется незначительный процент серы и фосфора.Ввиду этого исходные заготовки круг У8А, полоса У8А, квадрат У8А, поковка У8А не отличаются большой прокаливаемостью, а диаметры и размеры ограничиваются диапазоном 40…60 мм. Буква А в обозначении указывает на повышенную химическую чистоту стали. Поскольку содержание углерода в стали не превышает 0,9%, материал считается условно «вязким», т.е., с показателями твёрдости после закалки не выше 56…60 НRC. При этом сталь марки У8А весьма чувствительна к температурам нагрева, и уже при 450…5000С теряет показатели своей прочности примерно вдвое (отпускается).

Применение

Сравнительно небольшая (как для инструментальной стали) прочность вынуждает использовать сталь У8А преимущественно для мелкоразмерной оснастки, где её твёрдость может быть наивысшей. Увеличить прокаливаемость, не меняя химсостава, невозможно, поскольку именно небольшие добавки хрома и никеля положительно влияют на стабильность прочности по глубине инструмента, изготовленного из данной стали.

Таким образом, из стали в виде круга У8А, полосы У8А, квадрата У8А, поковки У8А преимущественно изготавливают: 1. Вырубные пуансоны и матрицы для получения простых по конфигурации изделий из тонколистовой (до 1,0…1,2 мм) стали в холодном состоянии. 2. Штампосварные исполнения инструмента (сталь удовлетворительно сваривается). 3. Вспомогательные детали штампов – хвостовики, клинья, фиксаторы, упоры и т.п. (твёрдость в этом случае снижают до уровня 45…50 HRC). Сталь непригодна для штампов автоматизированной штамповки, когда высокий темп деформирования приводит к нежелательному повышению температуры на поверхности инструмента.

«УралСпецМеталл» поставляет эту марку стали в форме сортового проката или поковок У8А, в том числе квадрат У8А, полоса У8А, круг У8А. Качество данной стали, и соблюдение технологии выпуска, влияет на качество конечного продукта, изготовленного из нее. Наша компания работает только с крупными и известными предприятиями отечественной металлургии. Мы гарантируем, что наша продукция соответствует ГОСТу и соответствует всем требованиям.
