Печка из автомобильных дисков своими руками: для казана, бани и барбекю

Как сделать мангал из автомобильных дисков своими руками

Простой вариант конструкции изготавливают из одной детали. Более функциональные модели мангала делают из двух дисков. Порядок выполнения работ:

1. Из автомобильного колеса вынимают диск. При помощи болгарки или металлической щетки его зачищают и окрашивают жаростойкой краской. Отрезают лишнюю внутреннюю часть, оставляя лишь емкость в форме котелка. Центральное отверстие заделывают металлической латкой, прихватив сваркой в нескольких местах
2. К днищу крепят ножки высотой 40-60 см. Оптимальная высота ножек, по мнению экспертов, составляет 40-45 см, получается наиболее устойчивая конструкция

Как сделать мангал для шашлыка из диска колеса своими руками

Самая простая конструкция мангала из автомобильных колес на трех ножках. Для изделия потребуются:

• диск;
• три ножки из металлического профиля длиной 40-60 см;
• лист металла 20*20 см для латки;
• болгарка;
• сварочный аппарат;
• электроды.

Для защиты рук работают в перчатках. Лицо прикрывают маской для сварочных работ. Порядок изготовления мангала для шашлыка:

Диск вынимают из автомобильного колеса. Очищают поверхность от грязи и ржавчины. Емкость окрашивают жаростойкой краской по металлу
Переворачивают днищем вверх. Из металлического листа делают латку в центральном отверстии

Внимание! При проведении сварочных работ обязательно надевают защитный костюм, шлем и перчатки. Соблюдение мер безопасности предотвратит возникновение несчастного случая.Латку крепят сваркой в нескольких местах, ее назначение, чтобы уголь не проваливался из топки

Ножки равномерно распределяют по поверхности и приваривают к днищу

Из металлического профиля делают три ножки длиной 40-60 см

Простейшая конструкция мангала готова. При желании, поверх накрывают сеткой.

Видео инструкция по изготовлению мангала из автомобильного диска:

Как сделать мангал для казана из дисков своими руками

Многофункциональный мангал делают из камазовского диска. Если не удается найти такую деталь, применяют автомобильные колеса от микроавтобуса или легковых автомобилей.

Внимание! Диск от автомобильного колеса для мангала должен быть изготовлен из литой стали, а не из алюминиевого сплава. Для работы потребуются два автомобильных колеса

Порядок выполнения работ по изготовлению мангала для казана:

Для работы потребуются два автомобильных колеса. Порядок выполнения работ по изготовлению мангала для казана:

1. Старые автомобильные колеса нуждаются в очистке. На одном диске вырезают середину. Шлифовальной машиной делают насечки в нескольких местах и выбивают молотком
2. Две детали приваривают друг к другу по окружности. Перегородка второго диска – дно печи. Чтобы казан разогревался как следует, делают отверстие для укладки дров. Получившийся отрезок металла используют в качестве дверцы. К детали крепят болт, он выполняет функцию ручки. Петли делают из гаек, которые приваривают к емкости и дверце с одной стороны. При помощи болта вкручивают дверку в гайки. На получившейся емкости намечают маркером прямоугольник (дверцу) в центральной части конструкции и выпиливают болгаркой
3. Мангал переворачивают днищем вверх. К центральному отверстию прикладывают лист металла и отмеряют его размер. Вырезают лоскут и приваривают. Это делают, чтобы угли не проваливались наружу. По окружности к днищу приваривают ножки на равном расстоянии. Из металлического профиля отрезают три отрезка по 80 см, однако длина может быть и меньше
4. По бокам в верхней части приваривают по две гайки. В полученные отверстия вставляют металлический пруток толщиной 10 мм. Его загибают в прямоугольник – это ручки. Прежде чем покрыть изделие термостойкой краской по металлу, мангал прокаливают

Как сделать мангал гриль из колесных дисков своими руками

Гриль-мангал из старого диска автомобиля изготовить несложно. Для этого следуют инструкции:

1. У диска отпиливают ободок, оставляя только чашу. К ножкам крепят болты так, чтобы они ввинчивались в гайку, приваренную к основанию. Чтобы ножки откручивались, к металлическому профилю приваривают гайку, в которую их ввинчивают
2. Центральное отверстие на днище закрывают латкой из металла. Латку делают из листа металла, например, прекрасно по размеру подходят конфорочные заглушки от старой газовой печки
3. Мангал переворачивают на ножки. Чтобы он функционировал как гриль, поверх добавляют стальную решетку. Ее вымеряют по размеру и укладывают поверх мангала. При помощи болгарки по разметкам отрезают металлическую сетку и укрепляют боковины металлическим прутком диаметром 7-10 мм

Пошаговое руководство изготовления печи

Воодушевившись тем, что вы самостоятельно сделаете нужную в хозяйстве вещь, и, взяв необходимые инструменты и материалы, можно начинать делать печь под казан.

Свариваем диски между собой

Стоит отметить, что конструкция из алюминиевых колес не подойдет, нужно брать стальные диски в количестве двух штук.

Сначала изготавливаем верхнюю часть печи. Повернув диск крепежной площадкой вверх вырезать болгаркой круг через болтовые отверстия и вытащить середину. В итоге вы получите устойчивую поверхность, куда будет ставиться казан.

Вторым этапом работы будет изготовление низа печки. Диск поворачиваем так, чтобы крепежная площадка была снизу, сверху ставим верхнюю часть печки, которую мы сделали в предыдущем этапе. Сварить два диска между собой по кругу.

Собранная печь из дисков

Чтобы печь можно было топить, в нижней части нужно прорезать отверстие примерно 20 на 12 см. Чтобы конструкция была прочной, сделайте отверстие на два сантиметра выше от нижнего края. Вырезанная часть послужит хорошей дверцей для топочной камеры.

Для устойчивости конструкции, нужно приварить к ней три подножки, длина которых около 20–30 см. В качестве материала можно использовать стальные уголки.

Чтобы печь можно было удобно переносить, по бокам приварите к ней ручки.

Используйте металлическую пластину, чтобы закрывать отверстие в ступице диска на дне печки.

Вот так за несколько часов у вас получится отличная печь из автомобильных дисков, которая хорошо подойдет для приготовления любимых блюд.

Почему колесные диски являются наиболее подходящим вариантом для изготовления корпуса печи

Существует множество материалов и подручных средств, из которых можно соорудить устройство своими руками.

Часто для этих целей используется металлическая бочка, но минусом такой конструкции является то, что от сильного пламени ее тонкие стенки могут прогореть. Более надежный и долговечный вариант – печь из стального листа достаточной толщины, но и цена, соответственно, будет немаленькой.

Оптимальный вариант – печь из автомобильных дисков, обладающая следующими преимуществами:

• доступность необходимых материалов;
• прочность и долговечность благодаря толщине стали, из которой изготавливаются диски;
• устойчивость к частому и длительному воздействию высоких температур и открытого огня;
• быстрое нагревание вне зависимости от вида топлива;
• возможность подобрать наиболее удобные размеры конструкции благодаря разнообразию моделей дисков;
• высокая теплоотдача при обогреве помещений.

К плюсам колесных печей также можно отнести простоту изготовления. Главными инструментами, без которых в этом деле не обойтись, являются сварочный аппарат и болгарка.

В центре конструкции печи для казана находятся два стальных колесных диска.

Важно обратить внимание на то, что алюминиевые колеса для этих целей непригодны. Можно взять автомобильные диски, к примеру, от машины ЗИЛ-130. Диаметр такого колеса составляет 50 см, а высота – 25 см.

Диаметр такого колеса составляет 50 см, а высота – 25 см.

Как изготавливается печка из колесных дисков своими руками:

1. Взять одну из кольцевых деталей и перевернуть ее так, чтобы крепежная площадка оказалась сверху. Через болтовые отверстия болгаркой вырезать круг и вытащить серединку. Получилась устойчивая платформа для установки казана.
2. Диск для нижней части печи перевернуть крепежной площадкой вниз, а сверху поставить приготовленный заранее верхний диск. Вверху конструкции должно оказаться отверстие для установки казана. Место соединения двух элементов проварить по кругу.
3. Для топочной камеры в нижнем колесе требуется прорезать отверстие размером примерно 20х12 см. Проделать это нужно за 2 см от нижнего края для сохранения прочности. Вырезанную часть металла не выбрасывать, а обработать и приделать к полученному окошку в качестве дверцы с помощью болта и гайки.
4. В конце работы обязательно нужно приварить к печи подножки, которые можно смастерить из стальных уголков. Обычно делаются три опоры длиной 25-30 см.
5. Для удобства транспортировки печь оснащают ручками.
6. Отверстие в ступице на дне конструкции закрывается металлической пластиной.

Так, потратив пару-тройку часов, можно изготовить удобную и практичную печь для казана. Кроме того, благодаря маленькому весу и компактности ее можно перевозить даже в багажнике легковой машины.

Для отопления такого устройства лучше всего подойдут дрова, а тягу внутри можно регулировать с помощью дверцы топливной камеры.

Виды и особенности мангалов из колесных дисков

Пытливым умом и смекалкой мастеров изобретено несколько видов конструкций, каждый из которых хорош по-своему. Вот самые распространенные из них.

Простой вариант

Самый простой вариант мангала — из 15” колесного диска. Он изготавливается в виде вместительной круглой жаровни из одного штампованного диска и устанавливается на подставку.

Для удобства переноски к корпусу крепят две ручки

В качестве подставок применяют:

• 3 или 4 невысокие ножки, приваренные к нижней части конструкции;
• узкую кольцевую часть, отрезанную от автодиска;
• кольцо из арматуры и стойки;
• высокую стойку с широким тяжелым основанием, в том числе, на колесиках, и другие конструкции.

Сверху на получившийся мангал можно укладывать шампуры или решетку с ручкой. Иногда в верхней части приваривают подставку под шампуры в виде двух скоб.

Для расширения функционала часто конструкцию дополняют круглой решеткой. На ней можно не только жарить и подогревать продукты, а и поставить чайник, котелок, сковороду.

Решетку крепят в верхней части шарнирно и откидывают в сторону в случае использования шампуров. Или делают съемной, снабдив для удобства двумя ручками.

Мангал для казана

Мангал под казан из дисков проще всего сделать из двух автомобильных дисков. Для этого один укладывают колпаком вниз, а со второго колпак срезают, устанавливая обрезанной частью вверх. Их соединяют между собой, прихватывая сваркой. В нижнем вырезают окно для загрузки дров.

Дверцу можно сделать, а можно обойтись и без нее. Зато ножки сделают печь выше, а значит удобнее для повара. Благодаря ручкам на корпусе печку будет легче очистить от золы, а также переносить, даже если она недостаточно остыла.

Мангал под казан из двух автодисков

Такая конструкция мангала из дисков для казана является универсальной. На верхней части можно располагать шампуры, решетку, подставку, устанавливать сковороду и казан, который заглублен в жаровню. Благодаря этому огонь нагревает не только дно, а и боковую поверхность. Прогреваясь более равномерно, блюдо не прилипает ко дну.

Изготовление печи под казан из дисков смотрите в 10-минутном видео.

Есть конструкции, которые изготавливается из трех и более колес, при этом возможно комбинировать разные типы дисков, в том числе, различного диаметра. Такой мангал получается гораздо выше, и на нем удобнее готовить.

Мангал под казан из трех автодисков

Подвесной

Среди необычных моделей на дачном участке интересен подвесной мангал. Он отличается тем, что его подвешивают над землей на прочных цепях или кронштейнах. Такой мангал не только способ пожарить мясо, а и возможность придать определенный характер участку, декорировать зону приготовления пищи. Чтобы раздуть угли нужно просто качнуть его.

Дополнительный плюс — не нужно тщательно выравнивать площадку и заливать фундамент, хотя уложить негорючий материал не помешает. В самом простом исполнении можно насыпать под него гравий или гальку.

Очаг

Очаг из диска, обложенный камнем располагают как под открытым небом, так и в беседке. В центре такого «финского» очага огонь горит открыто и свободно, собирая вокруг дружную компанию.

Для обустройства необходимо подготовить небольшую площадку из негорючих материалов, на которой планируется установить очаг.

Можно выложить подставку из кирпича, оставив под нижней частью диска просвет для поступления воздуха. Сверху вокруг жаровни устанавливают столешницу из натурального или искусственного камня или декорируют камнем.

Кованый «Скорпион»

Скорпион — не только высокохудожественная ковка или забредший на участок ракообразный пришелец из космоса.

Это многофункциональное приспособление, в котором роль жаровни исполняет автодиск, подвижные клешни и хвост — подставки под вертел и казан.

Достоинства и недостатки

Дисковая печь обладает рядом следующих преимуществ:

• Материалы для изготовления доступны повсеместно, и даже покупка старых дисков не обернётся серьёзными финансовыми затратами;
• Простота в изготовлении устройства;
• Готовая печь имеет достаточный запас прочности для использования на протяжении длительного времени;
• Готовая конструкция не занимает слишком много свободного места;
• Автомобильная сталь демонстрирует устойчивость к высоким нагрузкам, механическим повреждениям и деформациям;
• Можно использовать в условиях повышенной влажности;
• Изделие подходит для использования с топливом различного вида: древесина, пеллетное топливо, древесный и каменный уголь.

Заострим внимание на том, что почти любая изготовленная печь из колёсных дисков будет переносной, что весьма удобно в условиях частного дома или дачи

Несмотря на все достоинства, у печек такого вида есть и свои недостатки:

При установке устройства прямо на земле не создаётся достаточная тяга для поддержания горения топлива, в итоге горелка часто гаснет; Мангал получается слишком низким, и без дополнительных ножек готовить пищу на нём неудобно; Стальные диски слишком быстро нагреваются, и при неосторожном обращении можно получить серьёзные ожоги; Сталь слишком быстро остывает, в результате для поддержания нужной температуры требуется закладка большого количества топлива. Из-за недостатков подобные печи практически не используются в качестве основного прибора для отопления дома или дачи, но при этом они отлично подойдут для обогрева бани, технических помещений, а также для приготовления пищи. Из-за недостатков подобные печи практически не используются в качестве основного прибора для отопления дома или дачи, но при этом они отлично подойдут для обогрева бани, технических помещений, а также для приготовления пищи

Из-за недостатков подобные печи практически не используются в качестве основного прибора для отопления дома или дачи, но при этом они отлично подойдут для обогрева бани, технических помещений, а также для приготовления пищи.

Кровля здания

По каким либо причинам, у многих людей дома собралось просто огромное количество компакт-дисков, которыми уже не пользуются по тем или иным причинам. Из такого количества, может получиться оригинальная кровля на дом. Она будет сверкать, и переливаться разными цветами.

Начинать эту увлекательную затею следует с прикрепления дисков в листовой фанере. Потом готовую фанеру уже можно крепить непосредственно к стропилам. Примерный расчет компьютерных дисков на лист фанеры в 1 кв метр составляет в районе ста штук.

Крепить диски на фанеру нужно так: начальный ряд дисков крепятся вплотную один к одному, во втором и во всех последующих рядах, диски следует крепить в порядке шахматной доски. Для крепления компакт-дисков к листовой фанере можно взять гвозди не больших размеров или саморезики.

Читайте здесь Украсить шампанское своими руками — 105 фото идей оригинального декора и мастер-классы украшения свадебных бутылок

В случае, если у вас не так много компакт дисков, но все же хочется, как то выделиться и украсить свой дом, можно из них сделать оригинальную кровлю на крылечко.

Несколько способов изготовления пошагово

Самая легкая в исполнении модель – это одинарный очаг из диска колеса своими руками. Конструкция сделана из одного колеса с подставкой.

Алгоритм действий:

1. Вырежьте внутреннюю стенку, сделав колесо напоминающим бочку.
2. Если в заготовке есть отверстия – заделайте их. Возьмите шайбы, закройте ними дырки и приварите их.
3. Закройте пласт, но не забудьте оставить отверстия, через которые будут продуваться угли.
4. Приварите 4 ножки ко дну диска.
5. Очистите все швы, отшлифуйте срезы.
6. Вырежьте небольшое окно, чтобы у вас была возможность наблюдать за огнем и чистить топку.
7. Приварите ручки, чтобы мангал можно было переносить с места на место.

Гриль из диска колеса своими руками фото

Как сделать двойной мангал из штампованных дисков своими руками?

1. Подберите два колесных диска. Размер выбирайте исходя от габаритов казана – 15 или 13.
2. Возьмите один диск и отметьте линию по кругу, по которой будете делать разрез. Чертите сверху над отверстиями.
3. Вырежьте нарисованный круг аппаратом для сварки. Отрезанную часть можно использовать как крышку. Также она может выступить как подставка под казан.
4. Подготовьте сварочный аппарат. Возьмите второй диск и заварите большое отверстие по центру, заранее подготовленным отрезком из металла.
5. Установите один диск на второй и приварите их друг ко другу.
6. Если шов после сварки получился грубым, его можно поправить с помощью болгарской пилы. Сточите и срежьте все выступающие неровности.
7. Нарисуйте контуры будущей дверцы, что будет открывать топку. Вырежьте ее по отмеченной черте, оставляя четвертую сторону.
8. Дверцы нуждаются в петле. Ее можно соорудить с помощью одного болта. Возьмите болт, срежьте его верхушку и найдите две гайки по размеру.
9. Первую гайку приварите к дверце, вторую – к мангалу.
10. Вкрутите болт в резьбу одной и второй гайки. Если есть желание, то петель можно сделать несколько.
11. Сделайте ручку для дверцы. Найдите любой симпатичный кусок металла и приварите его.
12. Также не забудьте сделать ручки для всей конструкции, чтобы облегчить ее транспортировку и перемещение.
13. Чтобы дым покидал топку равномерно, сделайте несколько ровных отверстий по диаметру конструкции.

Ножки для мангала

Приготовьте ножки для конструкции, чтобы сделать ее устойчивой. Если вы делаете мангал для дачи, то просто приварите их к изделию. Но если вам нужен разборной механизм, то подставку можно сделать съёмной.

1. Подготовьте несколько отрезков профиля, которые станут пазами для ножек (3 или 4). Они должны быть больше по размеру. Приварите их к основной конструкции на равных расстояниях друг от друга. Угол наклона должен быть одинаковым.
2. Отрежьте несколько равных ножек из металлического прямоугольного профиля.
3. Проверьте как вставляются отрезки в пазы. Если их трудно вставить, подточите края с помощью болгарской пилы, а после забейте в крепления молотком. Печка под казан своими руками готова.

Как приварить к мангалу ножки из дисков авто

Внимание!

Лучшая длина для ножек – 45-50 см.

Еще одна вариация самодельной печи – это коптильня

. Для сбора конструкции вам понадобится два колесных диска. Как сделать печку из колесных дисков?

Алгоритм действий:

1. Приставьте два основания друг ко другу.
2. Не вырезайте центральную часть из верхнего колеса. Она будет крышкой, удержит дым, и станет системой отвода. Это готовая подставка под казан из автомобильных дисков.
3. Вырежьте основание из нижнего диска и приварите две части, сделав их одним целым.
4. С помощью сварки прикрепите ножки.
5. По центру мангала отметьте дверцу и вырежьте ее. Петлю сделайте по тому способу, который описан выше.

Декорирование мангала

Чтобы изделие имело симпатичный вид, его нужно покрасить. Избавьтесь от старой краски, с помощью обжига всей конструкции. Остатки покрытия счистите наждачной бумагой или шкуркой. Далее возьмите термостойкую краску и покрасьте мангал в любой цвет. Черный выглядит достойнее всего.

Делая работу, соблюдайте технику безопасности. Не пренебрегайте защитным инвентарем: очками, маской, специальными рукавицами. Когда выполняете работу болгарской пилой, направляйте диск, образовывая прямой угол с предметом. Если это правило не соблюдать, то от диска могут отколоться осколки и поранить вас.

Фото готовых самодельных мангалов:

Сделанные мангал, печь, барбекю. коптильня из дисков автомобиля – пример того, как можно повторно использовать отработанные материалы для полезной и нужной конструкции. Эти из колесных дисков изготовляются достаточно просто, их можно сделать своими руками в гараже или в домашней мастерской. Хотя конструкция отличается простотой, такое изделие можно применять для многих задач.

Критерии выбора варианта печи

Прежде чем сделать печь под казан своими руками, необходимо убедиться, что она соответствует следующим критериям и рекомендациям выбора:

должно быть подходящее место для установки, соответствующее требованиям противопожарной безопасности и несущей способности основания;
для частой готовки в доме или во дворе рекомендуется выбирать стационарные конструкции благодаря оптимальному расходу топлива и высокой теплоёмкости, переносные – выгодны для организации пикников или не частой готовки пищи в казане;
рекомендуется подбирать простые конструкции, так как их при необходимости проще отремонтировать и легче обслуживать;
для быстрого приготовления пищи лучше выбирать печи с хорошей тягой (оборудованные дымоходами) и тонкими металлическими стенками;
для использования казанов разных размеров необходимо, чтобы в конструкции была предусмотрена установка колец различного диаметра над топкой;
для твердотопливных печей рекомендуется, чтобы поддувало было с регулируемым зазором дверцы или отверстия для доступа воздуха, так как это позволит регулировать нагрев казана;
важно, чтобы в переносных конструкциях были установлены ручки для переноса, что упростит задачу их транспортировки.

Перечень материалов и оборудования для монтажа

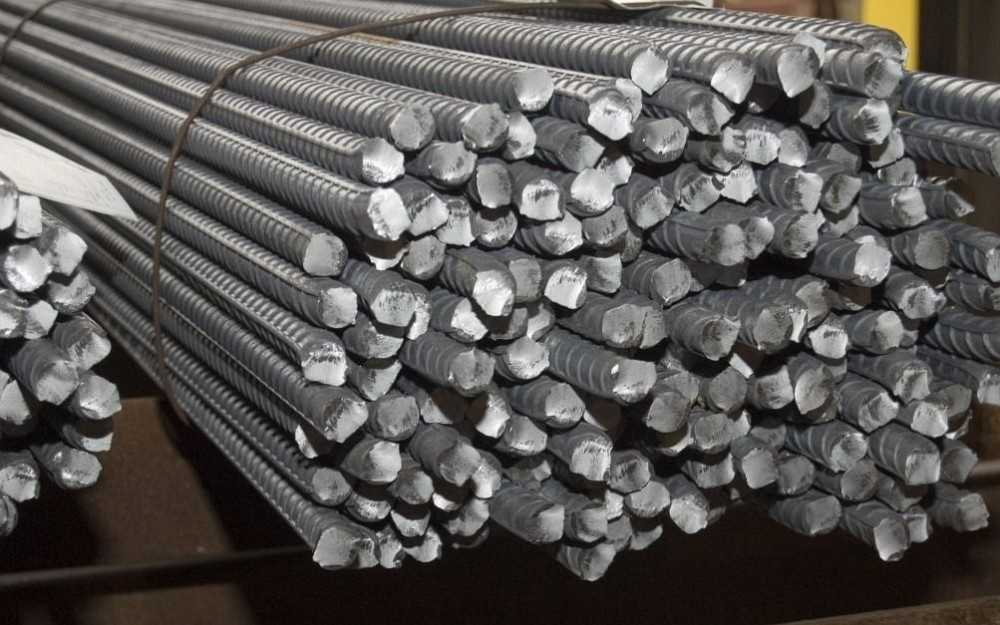

Стальная арматура большого диаметра

Для изготовления печи из дисков потребуются, прежде всего, сами автомобильные диски. Лучше всего использовать диски от легковых автомобилей и малотоннажных грузовиков. Печи из дисков крупных грузовых автомобилей большой грузоподъемности получатся излишне громоздкими и тяжелыми, трудно добиться герметичности их соединений. Для самостоятельного монтажа и сборки понадобятся следующие материалы:

• Стальная арматура большого диаметра,
• Металлический уголок,
• Материал для изготовления решетки,
• Лист металла для монтажа дверки,
• Небольшие куски металла для упоров,
• Труба с толщиной стенки не менее 5 мм и диаметром от 100 мм,
• Стальная труба с толщиной стенки от 2,5 мм диаметром 80 – 100 мм.

Стальная арматура применяется для изготовления ножек садовой печи, ножки монтируют также из стального уголка. Металлический уголок используют как основание для укладки шампуров, его чаще выполняют съемным. Для укладки шампуров можно положить уголки на верхний раструб диска перпендикулярно шампурам. Стальная решетка служит для приготовления барбекю, гриля, служит основой для установки котла или казана. Решетку изготавливают из стальной арматуры.

Печи из дисков выполняют чаще с дверцей. Для этого потребуется лист металла, дверные петли или импровизированная петля из гаек и болтов разного диаметра. Наличие дверцы повышает безопасность печи, улучшает процесс горения.

Упоры, выполняемые по периметру, служат основанием для установки казана, прочно фиксируют съемную решетку. Толстостенная труба диаметром более 100 мм пригодится для изготовления печи для бани из дисков. Труба диметром от 80 мм и толщиной стенки потребуется для монтажа дымохода для садовой печи.

Для изготовления агрегата своими руками понадобятся следующие инструменты:

1. Сварочный аппарат,
2. Маска сварщика, электроды,
3. При наличии – баллоны с газовым резаком,
4. УШМ (болгарка) с отрезными и зачистными дисками,
5. Кувалда,
6. Молоток,
7. Измерительный и разметочный инструмент – мел, карандаш, маркер и рулетка.

Газорезку удобнее использовать для резки металла – диски имеют выпуклые закругленные поверхности, их обработка болгаркой будет проходить с некоторыми трудностями. Прорезанное газовой горелкой окно проще обработать от нагара болгаркой с зачистным кругом. Кувалда пригодится для выправки сильно погнутых автомобильных дисков.

Формы исполнения

Выполненный из диска колеса мангал имеет несколько разновидностей, приспособленных для разных видов приготовления пищи:

• Простой мангал – в колесо закладывается уголь или дрова, сверху кладутся шампуры. Простейший вариант, требующий минимум дополнительных приготовлений.
• Двойной мангал — изготавливается из двух колес. Такая конструкция выше предыдущей. Она может использоваться для тушения блюд, пригодна в качестве духовки и имеет возможность для установки казана для плова.
• Закрытая печь – закрытая конструкция может использоваться как коптильня. Дым собирается внутри устройства и выходит порционно через небольшие отверстия.
