Сварка пластиковых труб своими руками

При необходимости замены старых водопроводных либо отопительных труб владельцы чаще всего отдают предпочтение современным пластиковым трубам. Трубы из пластика имеют множество преимуществ, среди которых особого внимания заслуживает простота укладки – достаточно лишь соблюдать инструкцию и помнить несколько важных нюансов.

Сварка пластиковых труб своими руками

Разводка водопровода и отопления с использованием пластиковых труб может быть выполнена своими руками. Однако прежде чем приступать к проведению каких-либо мероприятий, вам нужно научиться самостоятельно сваривать пластиковые трубы – без этого навыка вы точно не справитесь.

Сварка пластиковых труб своими руками

Содержание пошаговой инструкции:

Подготовка к работе

Перед началом работы ознакомьтесь с несколькими важными рекомендациями и подготовьте необходимые приспособления.

При отсутствии опыта сварки пластиковых труб своими руками, для начала немного потренируйтесь. Купите фитинги и прочие элементы разводки с небольшим запасом. Набравшись опыта, вы сможете выполнить чистовую работу максимально быстро и качественно.

При отсутствии опыта сварки пластиковых труб своими руками, для начала немного потренируйтесь

Процесс сваривания пластиковых труб

Подготовьте следующие приспособления:

специальный аппарат для соединения пластиковых труб,

Набор инструментов Фузиотерм для сварки полипропиленовых труб

Все необходимые инструменты продаются в строительных магазинах. Паяльник стоит достаточно дорого, поэтому если работа по сварке пластиковых труб носит единичный характер, выгоднее будет найти компанию, предоставляющую подобные инструменты в аренду.

Используйте только рекомендованное оборудование. Некоторые домашние мастера пробуют приспосабливать под сварку пластиковых труб обыкновенные бытовые паяльники, но ничего хорошего из этого обычно не выходит.

Руководство по сварке

Монтаж полипропиленовых труб

Сварка пластиковых труб – несложное мероприятие, с проведением которого можно справиться самостоятельно. Достаточно лишь пошагово пройти каждый этап руководства.

Первый этап – подготовка деталей к сварке

Начните с подготовки соединяемых элементов. Нарежьте трубы в соответствии с требованиями предварительно подготовленных схем разводки. Разложите все отрезанные элементы в порядке, в котором они будут соединены при помощи специального паяльника. Так вы избежите риска неправильного соединения элементов трубопроводной системы.

Помните: если неудачные резьбовые соединения без особых проблем раскручиваются и переделываются, то швы разобрать уже не получится. Изделия с дефектными соединениями придется попросту выбросить. Поэтому будьте внимательны и аккуратны.

Второй этап – настройка инструмента для сварки

Аппарат для сварки пластиковых труб

Конструкция паяльника предполагает наличие температурного регулятора. Выставьте на регуляторе предел, рекомендованный производителем в соответствии с приложенной инструкцией. Понять, что паяльник нагрелся до заданной температуры, вы сможете по погасшей лампочке регулятора температуры.

Третий этап – нагрев элементов

Перед началом сварки все составные элементы будущего трубопровода нужно разогреть. Информация о рекомендованных условиях и оптимальной продолжительност и предварительного нагрева приводится в инструкции к паяльнику. Обязательно ознакомьтесь с ней.

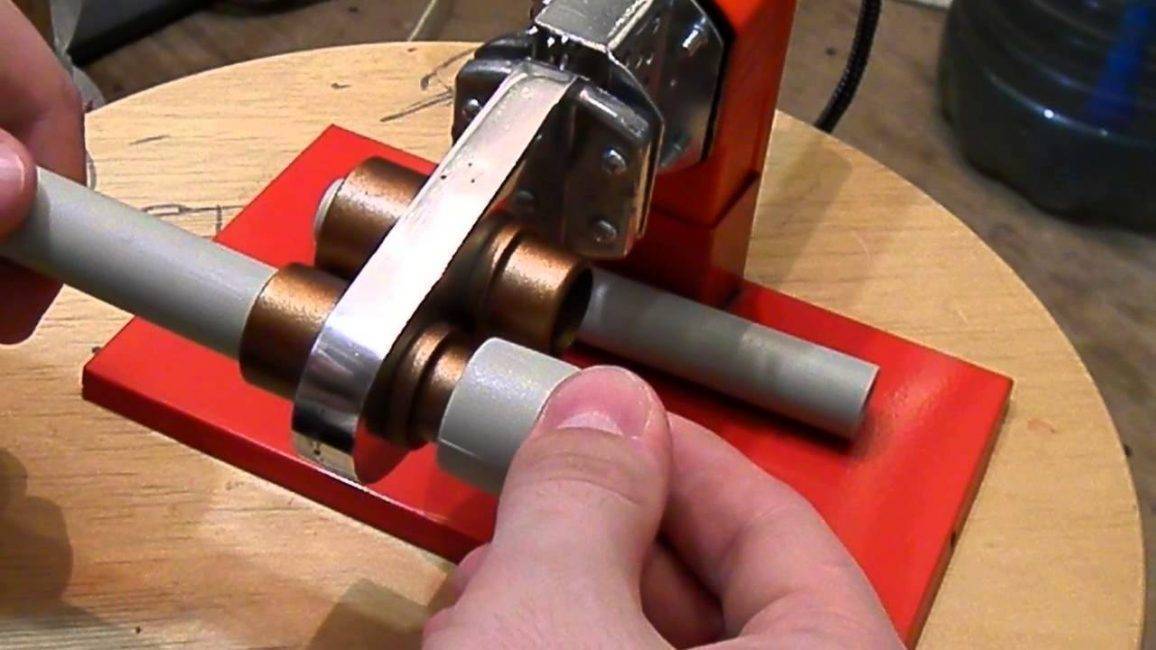

Для нагрева детали необходимо вставить в разъемы прибора для сварки. Информацию о том, как это правильно сделать, вы также найдете в руководстве производителя к своему паяльнику.

Как паять полипропиленовые трубы

Четвертый этап – соединение элементов

Правильно нагретые детали соединяются очень быстро и ровно. В процессе соединения нельзя допускать никаких перекосов и поворотов элементов. При соединении двух отрезков пластиковой трубы строго выдерживайте угол среза – лишь так созданный вами шов будет герметичным и надежным.

Пятый этап – зачистка соединений

Дайте шву остыть и аккуратно зачистите его. Для зачистки можно использовать напильник.

Таким образом, в самостоятельной сварке пластиковых труб нет ничего сверхсложного. Используйте качественные инструменты, во всем следуйте полученным рекомендациям и уже очень скоро вы сможете пользоваться самостоятельно проложенной водопроводной либо отопительной системой.

Инструкция по сварке вварных седел

После сверления устанавливается сварочный аппарат

Достоинства сварки

Сварочные работы проводятся при помощи специального оборудования, которое можно купить в магазинах сантехнических изделий. Паяльник или инвертор для пластика представляет собой устройство, в котором зажимаются и центрируются части коммуникации, нуждающиеся в соединении.

При помощи нагревательных элементов концы труб соединяются. Такая тепловая обработка гарантирует прочное и долговечное сцепление за счет диффузии молекул полипропилена. Главным достоинством такой методики является её эффективность: в отличие от резьбовых креплений нет вероятности ослабления места зажима.

Достоинства сварки полипропиленовых труб:

Обеспечение полной герметичности системы. Отопление, водопровод и канализация требуют полной закупорки, ведь проникновение даже небольшого количества воздуха может стать причиной поломки всей коммуникации;
Скорость работы. Сварка производится буквально несколько минут;
Долговечность. Если не учитывать возможные механические повреждения, то сварное соединения на полипропилене прослужит очень долго;
Возможность соединения трубопроводов любых диаметров. Все, что понадобится – это купить фитинги нужных размеров и настроить паяльник на необходимый режим работы.

Естественно, соединение полипропиленовых труб без сварки считается более доступным, поскольку стоимость нового инвертора может варьироваться в пределах 7 тысяч рублей. Но зато, имея у себя в хозяйстве подобное приспособление, Вы сможете в любое время производить необходимый ремонт водопровода.

Фото – раструбная сварка

Оборудование для сварки

Аппарат для пайка труб

Обеспечить долгосрочное качественное соединение элементов водопровода можно, если сварочный аппарат соответствует следующим требованиям:

обеспечивает равномерный нагрев поверхности до 260С
позволяет фиксировать соединяемые элементы во время сварки и в процессе охлаждения
отвечает требованиям безопасности при проведении работ

Доступные агрегаты попадают в диапазон от самодельных до профессиональных. Выбор того или иного варианта определяется количеством сварных швов, сложностью архитектуры трубопроводной системы, диаметром элементов и опытом сварщика.

Почему лучше отказаться от кустарного

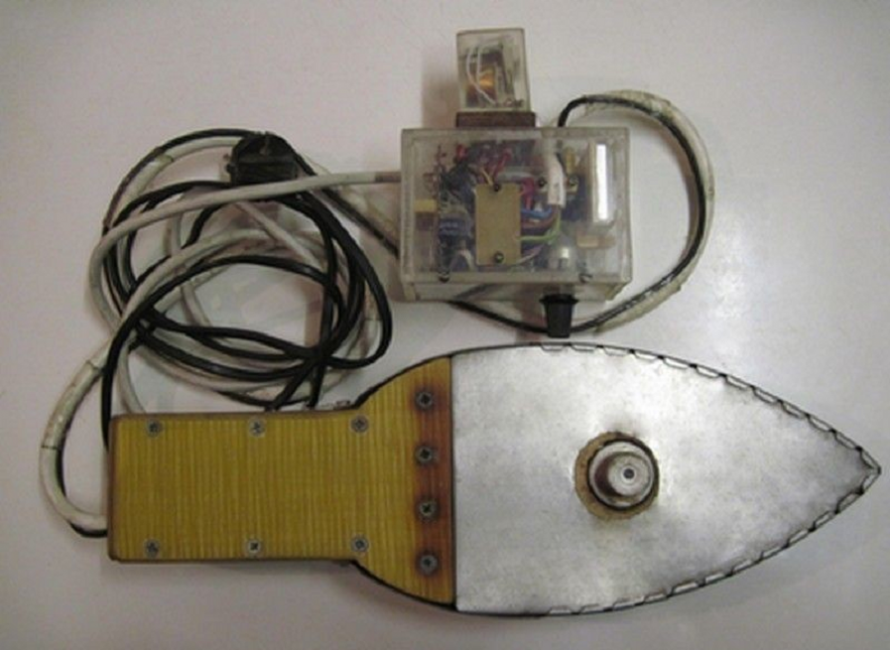

Самодельный аппарат для сварки

Одно из наименований сварочного агрегата – “утюг” – объясняется возможностью сделать этот прибор на базе бытового утюга. Для сборки потребуется разобрать утюг и заказать или приобрести дополнительные элементы. Такой способ сварки не рекомендуется по следующим причинам:

невозможно откалибровать прибор в домашних условиях, не гарантирована не только температура нагрева, но и ее стабильность
не гарантировано качество компонентов
затрачиваемое время и стоимость дополнительных частей соизмеримы со стоимостью нового агрегата, предлагаемого в магазинах

Для экономии средств рекомендуется рассмотреть вариант аренды или покупки сварочного аппарата, бывшего в употреблении.

Профессиональная сварка – объемы работ и скорость

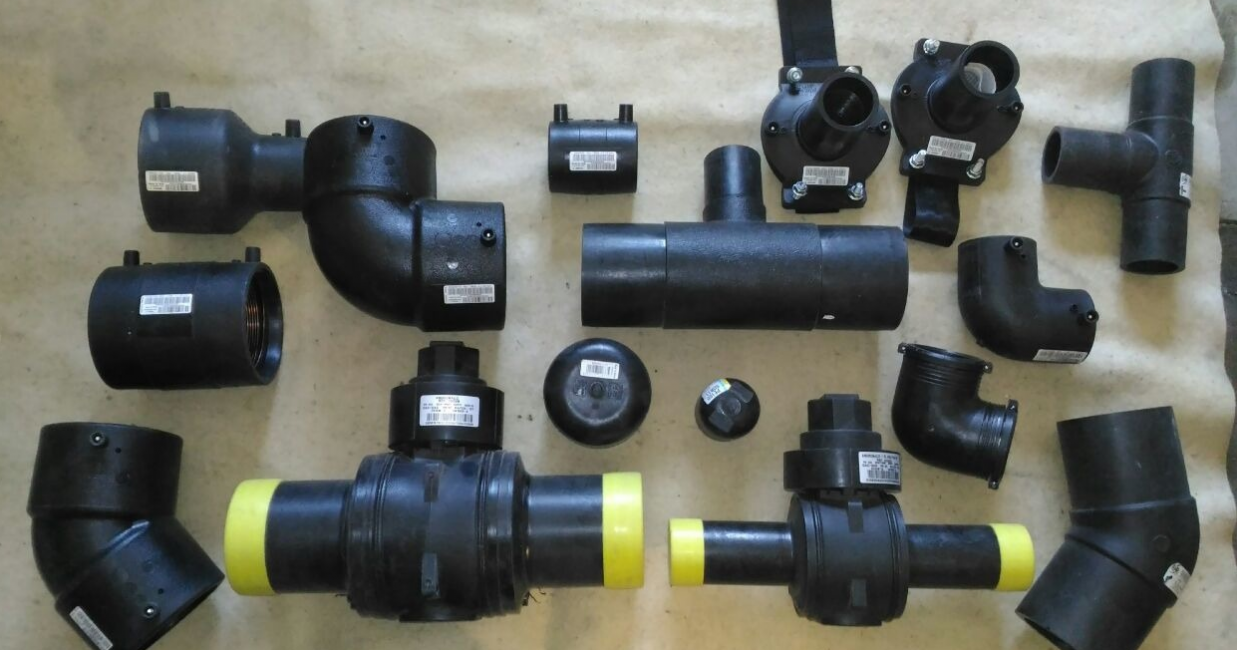

Электрофитинги

При монтаже трубопроводов на больших объектах большую роль играет время завершения обвязки. В этом случае можно использовать профессиональное оборудование.

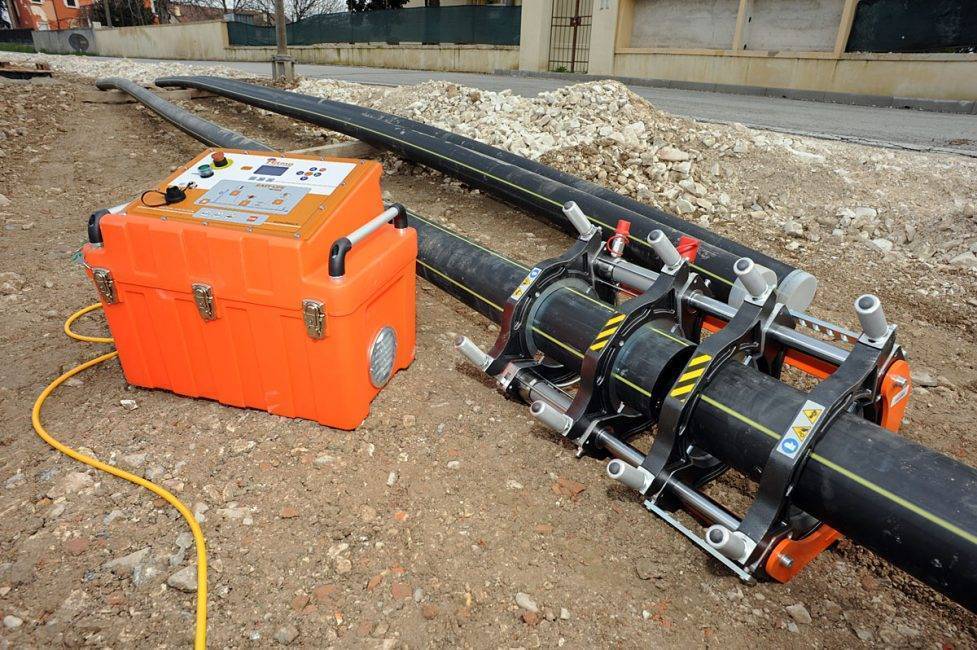

При муфтовом способе профессиональные сварщики используют для соединения электрофитинги. Этот метод обеспечивает максимальную скорость и высокое качество работ. Порядок сварки:

нарезать детали нужной длины
обезжирить места будущих соединений
вставить трубы в фитинги
подсоединить аппарат для сварки к электрофитингам при помощи проводов
включить аппарат, дождаться автоматического отключения
визуально проконтролировать правильность соединения

В связи с высокой производительностью этот метод оправдывает цену электрофитингов за счет повышения скорости обвязки в несколько раз по сравнению с ручной пайкой.

Профессиональный аппарат для стыковой сварки

Если профессиональная сварка производится методом спайки труб встык, используют профессиональные сварочные аппараты, обеспечивающие плотное соединение свариваемых частей, а также равномерный нагрев поверхностей. Профессиональное оборудование обеспечивает четкое совмещение осевых линий и фиксацию частей для предотвращения изгиба в месте сварки.

Оптимальный выбор для самостоятельного соединения деталей

Пример комплектации сварочного набора

Для проведения водопровода в отдельной квартире или частном доме можно приобрести набор для сварки пластика, включающий в себя:

паяльник с регулятором температуры
насадки различного диаметра (популярные модели предлагают 6 размеров)
нож для обрезки
измерительную линейку или рулетку

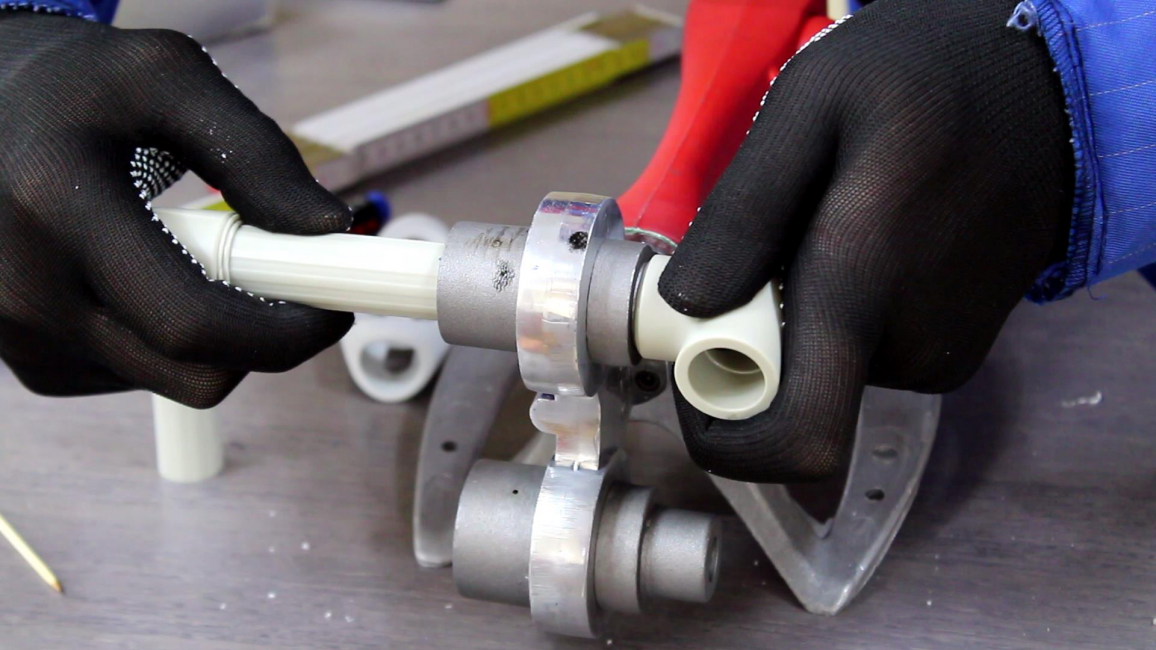

Установка детали трубопровода и фитинга в паяльник для сварки

Дополнительно в комплект могут входить отвертка, перчатки и другие материалы. Аппарат для сварки должен быть устойчивым, чтобы не деформировать элементы в процессе нагрева. Не рекомендуется приступать к работе, не имея опыта сварки и работы с выбранной моделью паяльника.

Как сделать красивые и необычные полки на стену своими руками: для цветов, книг, телевизора, на кухню или в гараж (100+ Фото Идей & Видео) +Отзывы

Преимущества полипропиленовых труб

Основные достоинства этого материала:

термоустойчивость от + 95 °C (обычных труб) до 175 °C (армированных);
низкая теплопроводность;
длительный срок эксплуатации;
антикоррозийные свойства;
экологичность состава;
отсутствие солевых и известковых отложений.

Еще одним несомненным преимуществом является прочность соединений.

Использование в монтаже конструкций материалов одной группы позволяет создать монолитное соединение.

Легкий вес полипропиленовых (пп) изделий и элементарность сборки дают возможность быстро и бесшумно выполнить сварку своими руками даже новичку.

Как правильно паять полипропиленовые трубы

Итак, разобравшись в доступных методах, большинство мастеров останавливаются на пайке ручным прибором. Рассмотрим более подробно тонкости монтажа. Что понадобится приобрести.

Инструменты и материалы

Паяльник. Его мощность подбирается по диаметру трубопровода (диаметр умножается на 10). Так, для 32 мм, понадобится прибор 320 Вт.
Для труб до 40 мм подойдёт ручной паяльник. Свыше 40 мм, лучше использовать приборы с центрирующими приспособлениями.
Комплект насадок. Это нагревательные элементы с тефлоновым покрытием различных диаметров от 16 до 40 мм (ручной прибор).
Ключи для закрепления насадок.
Трубный роликовый резак.
Нож для удаления зазубрин.
Маркер.
Рулетка.
Спирт или ацетон для предварительного обезжиривания.
Кусочек брезента или деревянный скребок для очищения насадок.

Таблица параметров и времени сварки

Это справочная таблица времени, на которое нужно фиксировать элементы для нагрева и остывания после пайки. Нужно знать, что на время схватывания может повлиять температура вокруг (в таблице приведены данные для температуры +20 °С).

При какой температуре паять полипропиленовые трубы? Работать с ПП на холоде нельзя. Даже если монтаж производится зимой в неотапливаемом помещении, необходимо позаботиться о том, чтобы создать зону тепла на месте работы (тепловая пушка или инфракрасный обогреватель справятся с задачей).

Таблица технических параметров пайки ПП для 260 °С

Диаметр трубы наружный (мм).	Глубина посадки (мм.)	Время нагревания (сек.)	Время фиксирования (сек.)	Время полного остывания (мин.)
16	12	5	4	2
20	14	6	4	2 – 3
25	16	7	4	3
32	18	8	4 – 6	4
40	20	12	6	4
50	23	18	6	4
63	26	24	6 – 8	5 – 6

Постепенно вырабатывается навык, или чутьё на то, сколько выдерживать нагрев. Чтобы потренироваться, советуется вместе с комплектом «чистового» трубопровода приобрести обрезки полипропилена, которые обычно уценяют.

Пошаговая инструкция

Итак, рассмотрим, как осуществляется пайка труб из полипропилена:

Составляется схема, детали обрезаются, подбирается труба и фитинг, чтобы они плотно входили друг в друга без люфта.
Помечается глубина входа (маркером) так, чтобы оставался зазор в 1 мм (не более!)
Подбирается пара насадок, проверяется свободное вхождение в них трубных элементов. Тефлон обезжиривается, насадки закрепляются в паяльнике.
Обезжириваются поверхности трубы и фитинга.
Паяльник устанавливается на ровной поверхности, включается в сеть.
По таблице определяется, сколько секунд будет идти нагрев и фиксация.
На термостате выставляется необходимая температура (260°С).
После того, как термостат приостановит нагрев паяльника, можно вставлять ПП элементы в насадки: сначала фитинг (он толще, греется чуть дольше), затем трубу.
Извлекаются сначала труба, затем фитинг и детали вставляются одна в одну до маркерных пометок. Делать это нужно плавно, крутить элементы нельзя! Также не нужно слишком сильно давить, иначе могут появиться валики пластика, которые будут препятствовать нормальной циркуляции.
Выдерживаются положенные секунды (из таблицы «Время фиксирования»). Затем детали оставляются в покое на минуты, указанные в таблице, как «Время полного остывания».
Пока тефлоновые поверхности насадок не остыли, их тщательно протирают брезентом или деревянным скребком, очищая от остатков полипропилена. Делать это нужно после каждой пайки!

Пользоваться трубопроводом можно будет через час после проведения пайки последнего элемента.

В случае неудачи, бракованный участок вырезается, и пайка производится повторно на чистой поверхности.

Диффузионный метод пайки

Качество швов зависит от того, насколько Вам удобно работать. Поэтому как можно больше деталей нужно сваривать на подставке. Когда же дело дойдёт до элементов, которые придётся паять на месте размещения трубопровода, пригодится помощь напарника. А насадки для этих работ удобнее размещать на крайней позиции аппарата.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Сборка без сварки

Соединить изделия из полипропилена возможно и без сварки — для этого используют компрессионные фитинги или прочный клей.

Установка фитингов

На обрезок трубы с зачищенным от заусенцев торцом одевают гайку синего цвета. Обжимное кольцо из белого материала размещаем, как показано на картинке № 5.
Другую трубу вставляем в фитинг до упора.
Закручиваем гайку вручную, а затем дожимаем при помощи ключа.

Этот вид сборки не требует от исполнителя специальных навыков и знаний.

Склеиваем элементы

Такая методика применяется для водопровода с холодной водой. Для прочного соединения надо приобрести клей типа LN-915, но работать нужно только в перчатках, т. к. его основа способна разъедать кожу. Алгоритм действий простой:

Стыки надо зачистить и обезжирить.
Проверить угол среза и глубину проникновения трубы, сделать пометку карандашом или маркером.
Клеящий состав ровным слоем наносится на торец трубы и место соединения в фитинге.
Подготовленный отрезок вставляется в фитинг до сделанной заранее отметки и проворачивают на четверть оборота, чтобы клей ровно распределился по всему торцу. Высыхание клея зависит от состава и длится от 1 до 3 минут, а излишки убирают салфеткой.
Склеенные фрагменты выкладываются на ровную поверхность для окончательного высыхания

После окончательной сборки трубопровода использовать конструкцию по прямому назначению следует не ранее суток. Работы следует проводить в проветриваемом помещении, а ёмкости с клеем и растворителем плотно закрывать крышками после использования, чтобы предотвратить испарение. Запрещено использовать загустевший клей.

Распространенные ошибки при сварке пластиковых труб

Фитинги и трубы приобретают с запасом, чтобы потренироваться, перед тем, как сваривать трубопровод. Полипропилен от разных производителей различается по химическому составу, прогревается при разной температуре

Важно проверить время выдержки заготовок на паяльнике, пластик не должен прогреваться полностью, а только на 1/3 толщины. Нельзя допускать внутренних наплывов в трубопроводе

Типичные ошибки новичков:

Плохая подготовка соединений. Фольгированный слой снимают полностью по всей разогреваемой площади.
Варить нужно только чистые трубы. Поверхность, на которой будут лежать заготовки, должна быть без грязи и пыли. Труба должна быть сухой, без остатков воды.
Соединяют разогретые заготовки только соосно. Для исправления неправильного позиционирования отводится несколько секунд. При деформации пластика качество шва снижается.
Несоответствие фитингов и труб. Они должны быть из одного материала. Экономия на комплектующих неуместна. При самостоятельной сборке водоводов собственник несет ответственность за качество швов. При аварии будет оплачивать ремонт в нижних квартирах.

Сваривать пропилен в домашних условиях несложно. Инструмент сдают в аренду, освоить его легко

Важно придерживаться режима сварки. Предварительно удостовериться, что температура нагрева, время выдержки подобрано правильно

Некачественный шов срезают, варят стык снова. При соблюдении технологии трубопровод прослужит долго.

Источник

На что обращать внимание

При покупке сварочного станка учитывают скорость работы, температуру нагрева, комплектность. Не менее важными считают качество сборки и стоимость устройства.

Рекомендуем ознакомиться
Как выбрать паяльник для полипропиленовых труб

Мощность оборудования

От этого параметра зависят рабочие качества аппарата. Чем выше мощность, тем больше диаметр свариваемых труб. Этой величиной также определяются время нагрева, скорость сборки полимерного трубопровода.

Покупать слишком мощный агрегат для бытовых нужд невыгодно по следующим причинам:

Качество соединения не зависит от мощности устройства.
Время нагрева аппарата важно только при монтаже трубопровода большой длины. В домашних условиях разница практически не ощущается

Во время подготовки нагревательного элемента размечают и примеряют детали.
Повышение мощности увеличивает расход электроэнергии.

Чтобы правильно рассчитать мощность, определяют предполагаемый диаметр соединяемых элементов. Его умножают на 10, получая значение в ваттах. Соединение труб размером 40 мм выполняют, используя устройство мощностью 400 Вт и более.

Для домашнего применения достаточно 1,2 кВт. С помощью такого аппарата прокладывают водопровод, систему отопления или канализации.

Температура нагрева

Прочность сварного соединения определяется стабильностью нагрева. Рекомендованная рабочая температура – 260 °С. Большая часть устройств нагревается до 50-300 °С. Начинающему пользователю стоит выбирать аппарат с терморегулятором.

Комплектация оборудования

Стоимость аппаратуры зависит от количества входящих в комплект изделий.

Изготовители предлагают 3 вида сварочных наборов:

Экономичный, включающий само устройство, ключ-регулятор, инструкцию. Иногда добавляют насадку. Труборез и другие приспособления приобретают отдельно.
Базовый, помимо аппарата и регулятора, включающий стандартные насадки для труб диаметром 2-4 см. Все изделия поставляются в удобном ящике.
Расширенный, состоящий из всех необходимых для сварки инструментов – трубореза, винтов, подложки, защитных перчаток, отвертки.

Удобство использования

Для облегчения применения аппарата предусматривают следующие моменты:

Подставка под устройство не должна иметь слишком маленький вес. Лучшее решение – устойчивая платформа.
Сварочный пистолет с зажимами подходит для соединения труб на верстаке.
Рукоятка не должна нагреваться в процессе работы или выскальзывать из рук.
