Универсальный блок питания сварочного инвертора

На чтение: 19 минРубрика: Инструменты и оборудование

Сварочный инвертор мма 200 схема

Всем доброго времени суток. Есть аппрата Сварог Real 200 Аrс, купленный в качестве донора для ПА сварки. Визуально поковырялся в схеме. Есть шунт на минусе. С него снимается напряжение 66 мв в режиме КЗ с электродом 4мм. Но есть еще и ТТ на первичке силового трансформатора.Перегрыз дорожку которая идет на ОУ ОС. Подключил осциллограф. Повесил нагрузку на выход сварочника, ширина импульса выхода SG3225AP не изменяется. Восстановил дорожку. Теперь при подключении балластного резистора, и крутилке тока на минимум ширина импульса уходит на минимум. Вывод, обратная связь по току идет через шунт. Есть вопросы. А зачем тогда ТТ на первичке силового транса? Для ограничения МАХ тока?. На что похожи потроха этого сварочного? Может есть у кого электросхема похожих потрохов этого сварочного? Как фото загрузить?

Основным элементом простейшего сварочного аппарата является трансформатор, работающий на частоте 50 Гц и имеющий мощность несколько кВт. Поэтому его вес десятки килограмм, что не совсем удобно. С появлением мощных высоковольтных транзисторов и диодов широкое распространение получили сварочные инверторы. Основные их достоинства: малые габариты, плавная регулировка сварочного тока, защита от перегрузки. Вес сварочного инвертора с током до 250 Ампер всего несколько килограмм.

Принцип работы сварочного инвертора понятен из ниже приведенной структурной схемы:

Переменное сетевое напряжение 220 В поступает на без трансформаторный выпрямитель и фильтр (1), который формирует постоянное напряжение 310 В. Это напряжение питает мощный выходной каскад (2). На вход этого мощного выходного каскада подаются импульсы частотой 40-70 кГц от генератора (3). Усиленные импульсы подаются на импульсный трансформатор (4) и далее на мощный выпрямитель (5) к которому подключены сварочные клеммы. Блок управления и защиты от перегрузки (6) осуществляет регулировку сварочного тока и защиту.

Так как инвертор работает на частотах 40-70 кГц и выше, а не на частоте 50 Гц, как обычный сварочник, габариты и вес его импульсного трансформатора в десятки раз меньше чем обычного сварочного трансформатора на 50 Гц. Да и наличие электронной схемы управления позволяет плавно регулировать сварочный ток и осуществлять эффективную защиту от перегрузок.

Рассмотрим конкретный пример.

Инвертор перестал варить. Вентилятор работает, индикатор светится, а дуга не появляется.

Такой тип инверторов довольно распространен. Эта модель называется «Gerrard MMA 200»

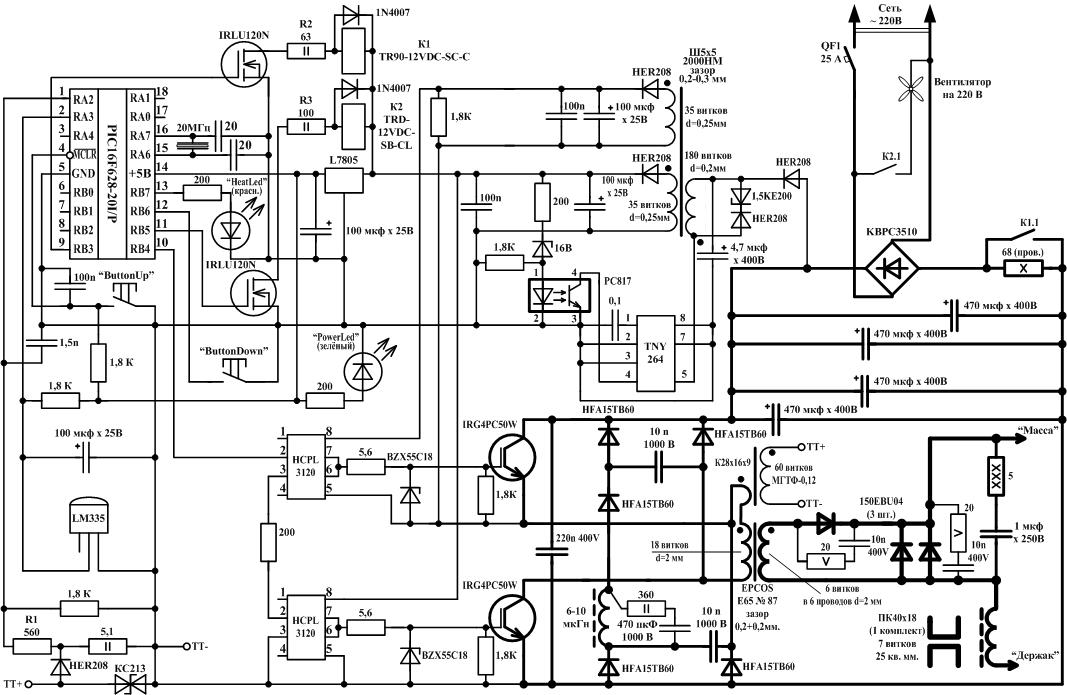

Удалось найти схему инвертора «ММА 250», которая оказалась очень похожа и существенно помогла в ремонте. Основное ее отличие от нужной схемы ММА 200:

В выходном каскаде по 3 полевых транзистора , включенных параллельно, а у ММА 200 — по 2.
Выходных импульсных трансформатора 3, а у ММА 200 — всего 2.

В остальном схема идентична.

Коротко о самой схеме.

В начале статьи приводится описание структурной схемы сварочного инвертора. Из этого описания понятно, что сварочный инвертор, это мощный импульсный блок питания с напряжением холостого хода около 55 В, что необходимо для возникновения сварочной дуги, а также, регулируемым током сварки, в данном случае, до 200 А. Генератор импульсов выполнен на микросхеме U2 типа SG3525AN, которая имеет два выхода для управления последующими усилителями. Сам генератор U2 управляется через операционный усилитель U1 типа СА 3140

По этой цепи осуществляется регулировка скважности импульсов генератора и таким образом величина выходного тока, устанавливаемая резистором регулировки тока, выведенным на переднюю панель

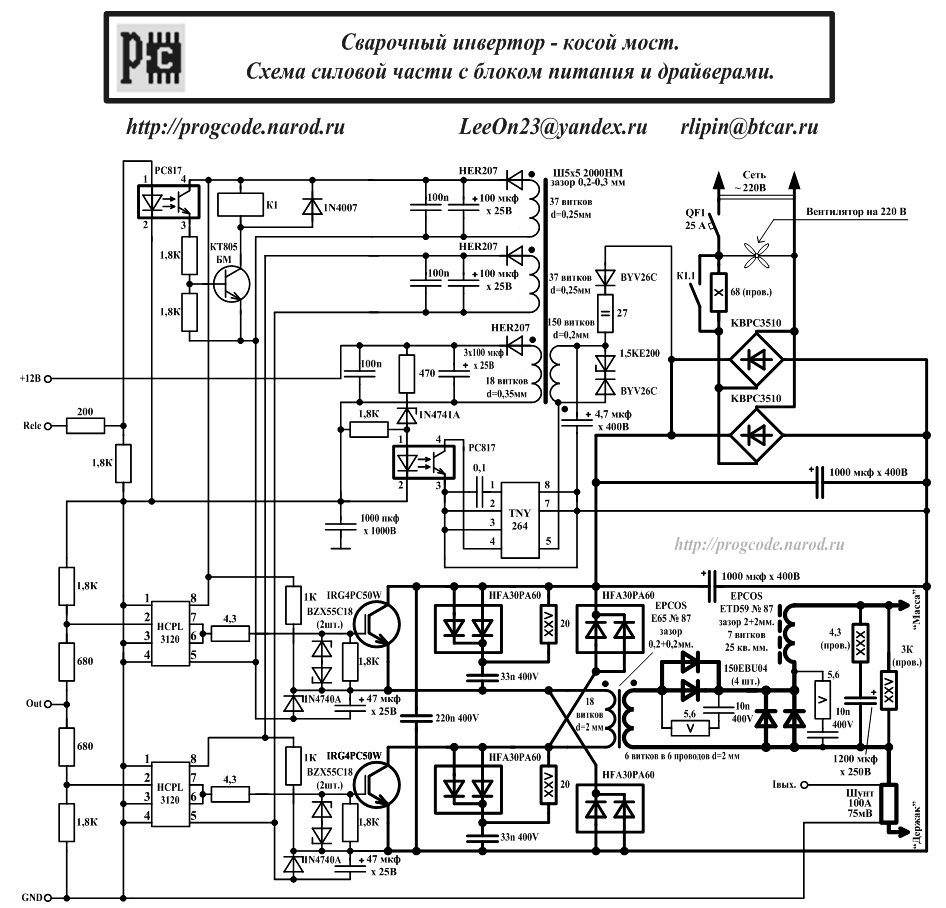

Универсальный блок питания сварочного инвертора

Схема.

В первом БП применена защита по току из даташита. Это резистор на 3-ей ножке. Я выбрал 7,5 ком, что обеспечивает 2 ампера на выходе. При прогреве защита срабатывает при 2-х амперах. БП начинает «всхлипывать» пытаясь подняться.

В мостовом БП защита настроена на 3 ампера, но при желании, а так же при дополнительном охлаждении может быть перестроена на ток до восьми Ампер. Защита выполнена на управляемом стабилитроне TL431. Фактически TL сравнивает 2 напряжения, и когда напряжение на резисторах R18, R19 станет меньше напряжения на управляющем электроде + Uref микросхема открывает ток базы транзистора A733. Это увеличит напряжение на 4-ом выводе TL-494, увеличит мёртвое время и уменьшит ток БП. Таким образом «короткое» БП держит без «бахов». На втором БП так же намотана дополнительная обмотка для питания «главной кнопки» на держаке 12 вольт.

Так же на плате для удобства смонтирована схема задержки включения реле и ключ управления вентилятором.

Конструкция.

Всё устройство смонтированно на одной печптной плате. Топология ПП здесь. Каждый под себя сможет подправить. У меня, например, было ограничение высоты 32мм. Кому-то это не надо, можно будет поставить эл. конденсаторы «манхэттеном», тогда размер в плане можно значительно уменьшить. Силовые трансформаторы, естественно, разбирались подогревом, перематывались, склеивались. Даже изоляцию применил ту же.

Настройка.

Для начала монтируем частично, как показано на фотке.

И запускаем только «маленький БП. После этого можно посмотреть, как работает TL-494, в частности настроить частоту импульсов задающего генератора, проверить, правильно-ли подключён промежуточный трансформатор. Его я не перематывал, просто выпаял из АТХ, но перед этим внимательно посмотрел распиновку. После выпайки уже не разберёшся…

Тут главное не насмешить и остаться целеньким. Ещё разик напоминаю о вечных ценностях. А впрочим вот они….

слева направо, разделительный трансформатор, ЛАТР и реостат с амперметром.

А вот фотосессия.

Питание драйверов требует тщательной проверки, т.к. эти напряжения не контролируются обратной связью. У меня, в отличии от схемы, намотаны обмотки 3х6 витков. В рехиме ХХ на выходе выпрямителей я получил 3 напряжения по 14/14,2/14,3 вольта. При этом длительность импульса в «прямом ходе» 2мксек, период 18,5 мкСек. Удобно наблюдать на обмотке ОС (5 витков). Далее я нагрузил эти обмотки на резисторы 94 Ома. Напряжение упало до 11,7 вольта. Длительность увеличилась до 2,4 мкСек, значит всё-таки ОС существует, но недостаточная для полной компенсации падения напряжения. Далее нагружаю основной выход резистором 16 Ом, ток около 0,9 Ампера. Напряжение на обмотках драйверов выправилось и достигло 14,7/14,5/14,8 Вольт. Длительность 4 мкСек, период 8 мкСек. Теперь ещё один эксперимент, нагрузим одно плечё на удвоенный ток, т.е. резисторы 94/94/47 Ом. Такая ситуация и будет при питании драйверов мостовых схем. Напряжения на выходе 14,8/14,6/14,6. Это минимум для питания драйверов, поэтому для повторения я поставил на схеме 7 витков, что примерно будет соответствовать 17 вольтам. Ну и для полноты картины такая ситуация. Основной источник нагружен на 0,9 Ампер, источники драйверов не нагружены. Напряжения на их выходах при 6 витках 18,2 Вольта. Вывод, такую схему питания драйверов можно использовать только в случае, если основной источник, охваченый ОС нагружен током не менее 0,5 Ампера. В принципе это условие легко выполняется в реальных схемах, но это надо помнить при конструировании инвертеров с таким БП.

Дерзайте господа. Вопросы, как всегда, в форум.

Топологии для формирования синусоидального сигнала

следующим образом

Плюсы:

Минимально возможное количество силовых транзисторов, а значит потери в 2 раза меньши и стоимость устройства тоже ниже
Сквозной ноль. Это упрощает процесс сертификации, особенно CE и ATEX. Связано это с тем, что сквозной ноль позволяет системам защиты по входу (например, УЗО) срабатывать так же при возникновение аварии в выходных цепях после преобразователя
Простая топология, что позволяем максимально уменьшить стоимость изделия при мелко-
и средне серийном производстве

Минусы:

Необходимость двухполярного источника питания. Как видите на схему инвертора надо подавать ±380В и еще ноль
Удвоенное количество высоковольтных конденсаторов. Высоковольтные конденсаторы большой емкости и с малым ESR на мощностях от 3-4 кВт начинают составлять от 20 до 40%
стоимости компонентов
Применение электролитических конденсаторов в «делителе». Они сохнут, подобрать конденсаторы с одинаковыми параметрами практически нереально, а если учесть, что параметры электролитов меняются в процессе эксплуатации, то и бессмысленно. Заменить на пленку можно, но дорого

Плюсы:

Очень высокая надежность. Она в основном обусловлена качеством системы управления силовыми транзисторами и не зависит от деградации компонентов
Входная емкость требуется в разы, а то и на порядок меньше. Необходимо лишь обеспечить расчетное значение ESR. Это позволяет использовать пленочные конденсаторы при сохранение себестоимости. Пленочные конденсаторы — не сохнут, лучше ведут в суровых температурах, рабочий ресурс на порядок выше, чем у электролитов
Минимальные пульсации напряжения на транзисторах, а значит можно применить транзисторы на меньшее напряжение
Простота и понятность алгоритмов работы. Это приводит к значительному уменьшению времени на разработку изделия, а также на его пуско-наладочные работы

Минусы:

Увеличенное количество силовых транзисторов, а значит необходимо более серьезное охлаждение. Увеличение цены на транзисторах, но за счет меньшего количества конденсаторов это скорее даже плюс
Повышенная сложность драйвера, особенно при требованиях к наличию гальванической развязки

Небольшой итог

Технические параметры

Итак, как работает инверторный сварочный аппарат – понятно. Данный принцип остается неизменным для всех типов таких устройств. Тем не менее на рынке доступно большое количество различных моделей, представленных как отечественным производителем, так и зарубежными компаниями.

Хотя принцип действия инверторных сварочных аппаратов остается неизменным, некоторые характеристики все же отличаются, а именно:

величина сварочного тока может варьироваться в широком диапазоне значений: профессиональным устройствам свойственны широкие интервалы, а вот бытовым вариантам более узкие;
продолжительность включения, показывающая длительность работы на выбранном токе без перерывов.
холостой ход;
напряжение электросети.

Таким образом, характеристики будут зависеть от параметров выходного выпрямителя, а также преобразователя частоты тока.

Еще к немаловажным критериям относится мощность прибора. В промышленных агрегатах она может быть очень высокой и достигать двадцати киловатт. Конечно же, использовать подобное оборудование в бытовых целях невозможно. Простая электросеть попросту не рассчитана на подобные нагрузки.

Характеристики сварочного инвертора.

Стоит понимать: стоимость инструмента будет зависеть от мощности. Чем она выше, тем больше придется заплатить.

Практически все современные типы подобных устройств способны осуществлять следующие виды сварки:

полуавтоматическая в среде инертных или активных газов, так называемая MIG/MAG;
ручная дуговая с применением электродов;
аргонодуговая в среде защитного газа.

В случае использования устройств в последнем типе сварки, инверторы могут комплектоваться дополнительными функциями. К таким относится возможность постепенного снижения силы тока, бесконтактное зажигание дуги, сварка в импульсном режиме, регулировка длительности обдува поверхности газом и т.д.

Процесс сварки в ручном режиме становится более простым и комфортным из-за наличия функции форсажа дуги – ее розжига простым касанием поверхности соединяемых металлических частей конструкции.

Работа в среде инертных газов также может быть облегчена некоторыми дополнительными возможностями агрегата.

Среди них:

«мягкий финиш» – автоматическое дожигание проволоки после окончания ее подачи;
«синергетика» – автоматическое «подстраивание» параметров сварки под значения, заранее заданные мастером;
«2/ такта» – возможность переключения подачи проволоки с автоматического режима на ручной и обратно;
«индуктивность» – позволяет понизить количество разбрызгиваемого металла, а также контролировать ширину шва и стабильность дуги.

Принцип работы и устройство сварочного инвертора

Чтобы правильно выбрать оборудование для выполнения сварочных работ, необходимо знать устройство конструкции и принцип работы сварочного инвертора. Если хорошо разбираться в таких вопросах, можно не только эффективно использовать, но и самостоятельно ремонтировать инверторные устройства.

Инверторные сварочные аппараты производства Италии

На современном рынке предлагается множество моделей инверторов, что позволяет мастерам подобрать оборудование в соответствии со своими потребностями и финансовыми возможностями. При желании сэкономить можно изготовить инверторный сварочный аппарат своими руками.

Как работает инверторный сварочный аппарат

Принцип действия инверторного аппарата во многом схож с работой импульсного блока питания. И в инверторе, и в импульсном блоке питания энергия трансформируется похожим образом.

Процесс преобразования электрической энергии в сварочном аппарате инверторного типа можно описать так.

Переменный ток с напряжением 220 Вольт, протекающий в обычной электрической сети, преобразуется в постоянный.
Полученный постоянный ток при помощи специального блока электрической схемы инвертора опять преобразуется в переменный, но обладающий очень высокой частотой.
Понижается напряжение высокочастотного переменного тока, что значительно увеличивает его силу.
Сформированный электрический ток, обладающий высокой частотой, значительной силой и низким напряжением, преобразуется в постоянный, на котором и выполняется сварка.

Принцип работы сварочного инвертора

Основным типом сварочных аппаратов, которые использовались ранее, были трансформаторные устройства, повышавшие сварочный ток за счет уменьшения значения напряжения. Самыми серьезными недостатками такого оборудования, которое активно используется и сегодня, являются низкий КПД (так как в них большое количество потребляемой электрической энергии тратится на нагрев железа), большие габариты и вес.

Характеристики и описание

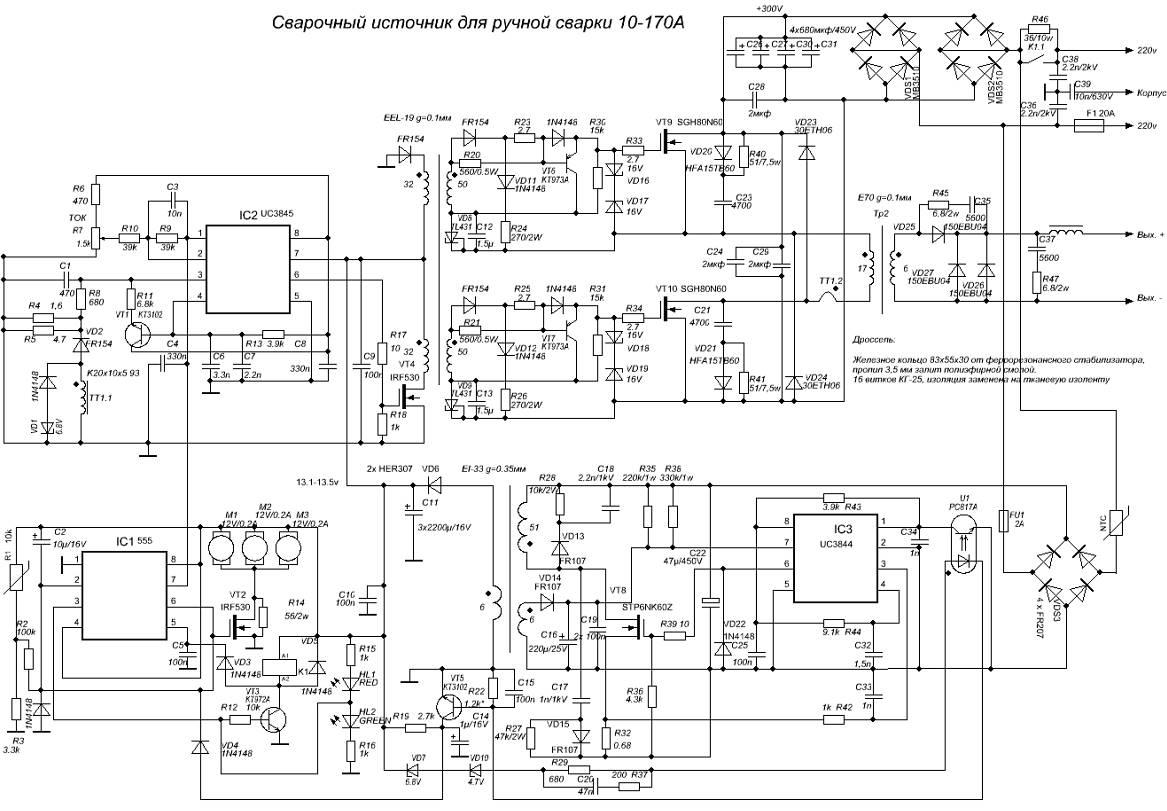

Принципиальная схема сварочного инвертора с силой тока 170 А.

Также на нашем сайте вы можете найти статью по элементам электрической схемы сварочных инверторов.

Высокая технологичность конструкции влияет на количество характеристик. К ключевым параметрам относят:

Напряжение сети. Большинство бюджетных и профессиональных моделей рассчитаны на работу при напряжении 220 В. Промышленные модели адаптированы к трехфазному режиму. Количество циклов преобразования тока исключает возможность скачка напряжения.
Рабочий цикл. В процессе работы электроника инвертора подвергается значительным температурным нагрузкам. Период работы под нагрузкой определяет параметр «ПВ» – продолжительность включения, который выражается в процентном соотношении. Чем выше показатель ПВ – тем длиннее сварочный цикл. Средний показатель продолжительности включения составляет 70 %. Считается одним из основных параметров.
Диапазон сварочного тока. Зависит от класса аппарата. Начиная от 160 А для бытовых устройств, до 500 А у промышленных агрегатов.
Диаметр электрода. Рекомендуемая величина сечения указывается производителем. Полностью зависит от силы тока.
Охлаждение аппарата. От качества системы зависит показатель продолжительности нагрузки. Модернизацию охлаждения производят путем установки дополнительных кулеров. Грамотное расположение, а также увеличение скорости вращения лопастей, позволяет улучшить вентиляцию агрегата.
Условия эксплуатации. Параметры задаются изготовителем устройства. Однако, ввиду наличия электрических элементов, большинство моделей работаю в диапазоне от -15 до +40 Сº. Не рекомендуем производить работы в помещения с высокой влажностью – возможно повреждение электроники.

Существуют несколько параметров, требующие особого внимания. Рассмотрим их ниже.

Сварочный ток

Сварочный аппарат инверторного типа обладает множеством рабочих параметров. Регулировка величины тока позволяет добиться оптимальных условий работы. Повышение силы тока влечет за собой увеличение теплового излучения.

Напряжение холостого хода

Образование сварочной дуги требует высокого напряжения. После окончания рабочего цикла этот показатель опускается до уровня, не представляющего угрозы для людей.

Уровень напряжения в режиме ожидания влияет на срок эксплуатации – слишком высокое напряжение ведет к быстрой поломке. Все рабочие параметры должны быть указаны в техническом паспорте аппарата.

Питающее напряжение

Как было сказано выше, большинство любительских инверторов рассчитаны на работу с напряжением 220-230 В. Техническая документация или инструкция по эксплуатации может расширить диапазон на 15-20 %. Это позволяет выполнять работы в условиях перепадов напряжения. Несмотря на это, в дополнение к сварочному оборудованию, рекомендуем приобрести стабилизатор напряжения, ведь резкий перепад выведет его из строя.

Максимальный режим работы

Данная функция расширяет область применения аппаратов. Непродолжительное увеличение силы тока позволяет производить работы с максимальной эффективностью

Обратите внимание, что подобные условия не предусматривают длительный период работы. Все инверторы оборудованы надежной термозащитой, однако не стоит проверять ее надежность методом превышения продолжительности нагрузки

Устройство, характеристики и свойства

Современный инверторный аппарат средней ценовой категории состоит из корпуса, имеющего опорные ножки для устойчивости, внутри которого смонтированы все его основные узлы, а на передней стенке расположена панель с различными индикаторами (неисправности, готовности к работе), переключателем технологии (вида) сварки и ручкой настройки сварочного тока.

Также спереди расположены разъемы для подключения электродержателя и зажима массы, а сзади выходит сетевой кабель со штекером для включения в сеть.

На задней стенке расположена решетка (вентиляционные прорези) обеспечивающая в паре с вентилятором качественное охлаждение “начинки” инвертора, основу которой составляют следующие элементы:

Выпрямитель поступающего от питающей сети тока.
Сам блок инвертора, генерирующий импульсы высокой частоты.
Трансформатор, отвечающий за повышение тока вместе с понижением напряжения.
Еще один выпрямитель.
Рабочий шунт.
Элементы управления, заключенные в индивидуальный блок с вынесенной наружу индикацией, переключателями и регуляторами.

Внешне сварочный инвертор выглядит, как относительно небольшой металлический коробок с ручкой или ремнем для переноса.

Что такое сварочный инвертор

Инвертор современного типа представляет собой сравнительно небольшой агрегат в пластиковом корпусе общим весом 5-10 кг (в зависимости от вида и типа модели). Большинство моделей имеют прочную текстильную ленту, позволяющую сварщику удерживать агрегат на себе в процессе работы и носить его с собой при перемещении по объекту. На фронтальной части корпуса находится плата управления сварочного инвертора – регуляторы напряжения и других параметров, делающие возможной гибкую настройку мощности во время работы.

Современные аппараты для сварки классифицируются на бытовые, полупрофессиональные и профессиональные, которые отличаются потребляемой мощностью, диапазоном настроек, производительностью работы и другими характеристиками. На рынке популярностью у покупателей пользуются модели российских и зарубежных производителей. В рейтинг наиболее востребованных входят КЕДР ММА-160, Ресанта САИ-160, ASEA-160D, ТОРУС-165, FUBAG IN 163, Rivcen Arc 160 и другие модели.

Какой инвертор выбрать для домашнего пользования

Для того чтобы качественно сваривать уголки, швеллеры, полосы и трубы толщиной до 5 мм, теоретически достаточно сварочного инвертора со следующими характеристиками:

напряжение сети — 220 В;
максимальный сварочный ток — 120÷150 А;
ПВ — 40÷50%;
толщина электрода — до 4÷5 мм.

Но на практике эксплуатация инвертора, скорее всего, будет происходить в условиях, отличных от нормативных. Поэтому почти наверняка придется скорректировать выбранные характеристики. В первую очередь следует проанализировать качество и стабильность напряжения питания. Обычно сварочные инверторы предназначены для работы в условиях колебаний входного напряжения ±10÷15%, поэтому при подключении к электросети с такими параметрами они будут работать без каких-либо проблем. Если же отклонение достигает 30% (что нередко случается на дачах, в гаражах и сельской местности), то следует выбирать модель инвертора с возможностью работы при пониженном напряжении.

Домашний инвертор должен быть легким, чтобы было удобно его переносить, и компактным, чтобы помещался в багажник автомобиля. Желательно подобрать инвертор с ударопрочным и влагозащищенным корпусом, а также с прозрачной защитной крышкой панели управления. Наличие цифрового индикатора желательно, но необязательно, т. к. на недорогих моделях они нередко работают с большими погрешностями.

Рисунок 8 — Процесс сварки

Технические требования для выбора лучшего домашнего сварочного инвертора в нашем варианте будут выглядеть примерно так:

№	Наименование	Бытовые
1	Входное напряжение (В)	220
2	Допустимые колебания напряжения (%)	+15 / -40
3	Мощность (кВт)	4÷5
4	Макс. и мин. значения рабочего тока (А)	10÷180
5	Напряжение холостого хода (В)	60÷80
6	Степень защиты	IP-22
7	Диаметр электрода (мм)	1.6÷5.0
8	Продолжительность включения (ПВ, %)	30÷50
9	Дополнительные функции	Arc Force, Anti stick, Hot start
10	Вес (кг)	4÷5

При выборе конкретной модели следует ориентироваться на известные торговые марки, которые присутствуют на рынке не менее десяти лет

Также необходимо обратить внимание на близость сервисного центра и гарантийный срок, который у производителей инверторов лежит в интервале от одного до пяти лет

2 пользователя(ей) сказали cпасибо:

Максимальные скидки на сварочные аппараты Патон для участников форума! Всем участникам, и посетителям форума дополнительная скидка на сварочные аппараты Патон. Для получение скидки позвоните по одному из номеров и скажите что вы с форума. (093) 339-36-83, (099) 406-30-49

Сделаем обязательно, но я сварщик никакой, собственно, как и электронщик. Конечно же, этот резистор (47к) нужно подбирать снимая ВАХ, но это для меня нереально. Но, скажу так, изначально я тупо извлек С5, ОС осталась только через светодиоды, крутопадающая. Уже шов ложился прекрасно, небо и земля, так сказать. А резюк 47к я поставил позже, для приличия. Дуга и шов без изменений. В общем, я просто подкинул идею, в каком направлении копать.

У меня есть такое предположение, что этот свист дуги , это частота отработки ОС . По поводу субмодулей СА3140 + 3525, там могут отсутствовать транзистор + пара/тройка пассивных компонентов в обвязке СА3140 , это узел горячего старта, в разных модификациях может быть или отсутствовать (а ещё на разных схемах чуть разнится обвязка (ОС) самого операционника), ну а там кто его знает, может и ещё что нибудь урезают.

Так и есть. Хотя, больше смахивает на частоту затухания\зажигания. Аппарат Vega mma-240mini. Вот его кишки. sg3525, ОУ обратной связи неизвестен, полумост 50кгц.

Специальное предложение для участников форума — скидка на оборудование Джасик! Для того, чтобы получить скидку звони по номеру: (097) 591-29-90 и скажи кодовое слово: «сварочный форум».

Источник

Принцип работы устройства

Принцип работы сварочного аппарата с инвертором основан на преобразовании токов высокой частоты до необходимой величины. Это и есть основное отличие от традиционного трансформаторного устройства.

В следствие того, что токи преобразуются непосредственно перед процедурой сварки, подобные устройства отличаются относительно малыми габаритами и весом.

Всем известно, в бытовой электросети величина напряжения составляет 220 вольт, а частота переменного тока – 50 Гц. Такие значения не подходят для проведения сварочных работ.

Важным моментом является возможность инверторной схемы обеспечивать указанные величины питания в широком диапазоне значений, что позволяет сваривать металлы в различных условиях.

Принцип работы инвертора для сварки.

Внутреннее устройство прибора предполагает наличие выпрямителя. Он запитывается от обычной бытовой электросети. Его главная задача: преобразование переменного тока в постоянный. Во время данного процесса напряжение не изменяется. Далее блок устройства выполняет обратное преобразование.

В результате указанных операций, частота тока значительно увеличивается. Вместо стандартного значения в 50, оно повышается до нескольких десятков тысяч герц. Такие большие величины достигаются благодаря использованию тиристоров и транзисторов.

В результате, на трансформатор поступает напряжение с высокой частотой. Далее происходит увеличение силы тока за счет снижения напряжения. Трансформаторы, позволяющие осуществить такой переход, отличаются незначительным весом и размерами.

В результате сварочные аппараты стали более мобильными. Такие устройства проще использовать в бытовых целях, например, в маленькой мастерской, на даче или даже дома.

Стоит отметить, что современные устройства отличаются высоким коэффициентом полезного действия, вплоть до 90 процентов.

Раньше данные приборы имели более простое устройство, очень близкое к описанному выше. Однако современные конструкции предусматривают наличие дополнительной электроники, повышающей функциональность инструмента.

Достаточно часто используются различные электронные узлы, на основе микропроцессоров. В результате осуществляется контроль напряжения и тока. Если их значения отклоняются от оптимальных, тогда они корректируются.

Таким образом, оборудование может функционировать без сбоев, а также повышается диапазон выбора параметров сварки.

Рейтинг

( Пока оценок нет )

Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Добавить комментарий

Схема сварочного инвертора

На чтение: 22 минРубрика: Сварка

Виды инверторных источников сварочного тока

Корпус с вентилятором системы охлаждения.
Принципиальная схема аппаратов инверторного типа Для того чтобы понимать суть работы современного сварочного агрегата, необходимо знать из каких блоков состоит принципиальная схема сварочного инвертора, который обеспечивает энергией дугу короткого замыкания при сварочном процессе.
Оно состоит из 2—4 конденсаторов и дросселя.
Эти ситуации могут происходить по причине недостаточного охлаждения силовых элементов при высокой температуре окружающего воздуха, а также при работе в условиях запылённой или слишком влажной атмосферы. Причем использование последнего сейчас признается более разумным. Как работает сварочный инвертор Формирование тока большой силы, при помощи которого создается электрическая дуга для расплавления кромок соединяемых деталей и присадочного материала, — это то, для чего предназначен любой сварочный аппарат.
Этот элемент подает на силовую часть сварочного агрегата электроток. Давайте немного подробнее разберемся с описанной схемой.

В условиях повышенной влажности могут возникать утечки, которые также могут привести к неисправности. Электрическая схема инвертора включает в себя следующие обязательные компоненты: Питающий блок.

Важным этапом является решение задачи, связанной с выбором необходимой технологии, оптимизирующей работу силовой части. В устройство входит силовой трансформатор. Для улучшения теплового контакта нужно использовать кремнийорганическую термопасту.

Если он попросту закипает, значит, в схеме есть недочеты и работу лучше не продолжать. Понижение высокочастотного напряжения; 4. Исключительная стабильность напряжения, подаваемого на сварочную дугу, обеспечивается за счет автоматических элементов электрической схемы инвертора. Поэтому в случае ремонта заменять диоды в выходном выпрямителе следует именно быстродействующими.
Ремонт сварочного инвертора Ресанта 190А. Не включается .Repair welding inverter 190A Resanta

Сварочный инвертор мма 200 схема

Принцип работы сварочного инвертора понятен из ниже приведенной структурной схемы:

Рассмотрим конкретный пример.

Инвертор перестал варить. Вентилятор работает, индикатор светится, а дуга не появляется.

Такой тип инверторов довольно распространен. Эта модель называется «Gerrard MMA 200»

В выходном каскаде по 3 полевых транзистора , включенных параллельно, а у ММА 200 — по 2.
Выходных импульсных трансформатора 3, а у ММА 200 — всего 2.

В остальном схема идентична.

Коротко о самой схеме.

Преимущества инверторной техники

Превосходство сварочных инверторов над классическими преобразователями трансформаторного типа просматривается как в технологическом, так и в экономическом аспекте.

Если вкратце перечислить преимущества, приобретаемые при внедрении инвертора, получится примерно следующее:

более высокий коэффициент полезного действия, превышающий 90%, что предопределяет само устройство сварочного инвертора, характеризуемое отсутствием магнитных потерь в стальном сердечнике трансформатора, присущим «классике»;
способность работать в условиях изменения уровня питающего напряжения в широких пределах, не снижая при этом технологических параметров;
возможность очень точной установки тока сварки с цифровой индикацией его величины и жёстким поддержанием уровня в процессе сварки;
кардинально сниженные габаритные размеры и вес конструкции;
целый ряд совершенно новых возможностей, присущих только инверторным аппаратам, вот только некоторые из них.

К новым возможностям относится наличие специфических функций, среди которых hot start, anti sticking, arc force, и других, делающих процесс сварки доступным даже новичку. Есть возможность использования электродов, предназначенных для сварки, как переменным, так и постоянным током.

Что касается обычно называемых недостатков, присущих данному виду оборудования, то в первую очередь, речь идёт о сравнительно высокой цене этих приборов.

По этому поводу можно сказать следующее. Вспомните, как изменялись цены компьютерных и мобильных новинок буквально в течение нескольких лет. Дальнейшее совершенствование технологии и увеличение массовости производства неизбежно приведут к значительному снижению цен на сварочные инверторы.

Принцип работы

У инверторной сварки очень простой принцип работы. Вы подключаете аппарат в обычную бытовую розетку, откуда подается переменный ток. Встроенный в инвертор выпрямитель сглаживает получаемый ток с помощью фильтра. После чего уже постоянный ток с помощью современных транзисторов преобразовывается в переменный ток высокой частоты. Частота сварочного тока на данном этапе составляет от 20 до 50 кГц.

Но это еще не все. Далее переменный ток высокой частоты понижается, и у нас есть возможность использовать сварочный ток с силой от 100 до 200 Ампер (в среднем). Вот и весь принцип действия сварочного инверторного аппарата. Ну а поскольку преобразованием тока занимается блок электросхем, у инженеров получилось создать максимально компактные сварочные аппараты. Сейчас инвертор весом 5 кг — это не редкость.

Поскольку принцип работы сварочного инверторапрост, многие умельцы самостоятельно собирают сварочный аппарат в домашних условиях из подручных материалов.

Как это работает?

Общее описание работы инвертора очень простое. Внутри него высокочастотный ток преобразуется в определенное значение.

Общий процесс в двух словах выглядит следующим образом

преобразование переменного тока в постоянный;
снижение напряжения;
Создание тока высокой частоты (да, именно здесь он снова становится переменным);
Снижение частоты, позволяющее значительно увеличить мощность;
Новое преобразование в постоянную форму электроэнергии;
Точное регулирование тока до значения, определяемого характеристиками задачи.

Инвертор можно подключить даже к обычному бытовому источнику питания – он обеспечит необходимые параметры.

Что касается работы сварочного полуавтомата, то она организована следующим образом:

в рабочую зону подается провод;
поверхность нагревается;
это тепло вызывает их деформацию;
газообразная среда обеспечивает достаточную защиту поверхности
разная полярность на аноде и на металле – что в соответствии с законами физики вызывает электрический разряд
сами сварщики обеспечивают подачу нужного количества проволоки и достижение оптимальных результатов.

Он отвечает за выпрямление тока и его преобразование. Он состоит из следующих компонентов.

На что рассчитывать

Основная масса инверторов рассчитывается на работу от сети, допускающей колебания до 15%. Это значит, что инверторы устойчиво работают до напряжения 187 В. Если ваша сеть не обеспечивает такой уровень напряжения, вам придется поискать инвертор, который допускает колебания до 25%. В случае провалов сетевого напряжения ниже допустимой нормы, инвертор работает неустойчиво, теряет мощность или отключается.

При Uх.х. менее 80 В приходится тщательнее выбирать марку применяемых электродов. Есть группа профессиональных электродов (УОНИИ, ЦЛ, ТМУ), которые для поджига дуги требуют не менее 80 В.

Индикация сварочного тока

Даже если на инверторе установлен цифровой индикатор установки тока, он показывает не реальное его значение, а некую служебную величину, масштабированную для наглядного отображения. Отклонение от фактической величины тока может составлять до 10%, что неприемлемо при использовании специальных марок электродов и работе с тонкими деталями. Получить реальное значение сварочного тока можно путём установки амперметра.

В пределах 1 тысячи рублей обойдётся цифровой амперметр типа SM3D, его даже можно аккуратно встроить в корпус инвертора. Основная проблема в том, что для измерения столь высоких токов требуется подключение через шунт. Его стоимость находится в пределах 500–700 рублей для токов в 200–300 А

Обратите внимание, что тип шунта должен соответствовать рекомендациям производителя амперметра, как правило, это вставки на 75 мВ с собственным сопротивлением порядка 250 мкОм для предела измерения в 300 А

Установить шунт можно либо на плюсовую, либо на минусовую клемму изнутри корпуса. Обычно размеров соединительной шины достаточно для подключения вставки длиной около 12–14 см. Изгибать шунт нельзя, поэтому если длины соединительной шины недостаточно, её нужно заменить медной пластиной, косичкой из очищенного однопроволочного кабеля или отрезком сварочной жилы.

Амперметр подключается измерительными выходами к противоположным зажимам шунта. Также для работы цифрового прибора требуется подать напряжение питания в диапазоне 5–20 В. Его можно снять с проводов подключения вентиляторов или найти на плате точки с потенциалом для питания управляющих микросхем. Собственное потребление амперметра ничтожно.

О конструкции

Инверторный агрегат отличается от традиционного сварочного трансформатора, привычного для каждого сварщика. Процедура изменения типа тока в инверторе осуществляется иначе, она состоит из нескольких этапов, для чего используется мини-трансформатор, немного большего размера, чем пачка сигарет.

https://youtube.com/watch?v=VWB1qmZlj50

Еще инструмент такого типа отличается наличием электронной системы управления, которая существенно упрощает сварочные работы. Также, благодаря данной системе, соединительные швы получаются более качественными. Большинство пользователей инверторной сваркой оставляют исключительно положительные отзывы, в первую очередь, из-за качественного шва, компактности инструмента.

Электрическая схема

В устройство сварочного инвертора входят следующие компоненты:

Генератор импульсов высокой частоты – инверторный блок, в конструкцию которого входят транзисторы высокого качества.
Выпрямитель переменного тока, подаваемого от стандартной электросети.
Выпрямитель переменного тока высокой частоты.
Трансформатор, повышающий высокочастотный ток, уменьшающий высокочастотное напряжение.
Рабочий шунт.
Электронный блок управления аппаратом.
Пускозарядное устройство.

Какими бы свойствами ни обладала конкретная модель инверторного устройства, принцип работы одинаков. Он основан на применении импульсного преобразователя повышенной частоты.

Блок управления

Основное преимущество инверторного прибора – наличие блока управления оборудованием. Электроника имеет довольно большое значение в процессе эксплуатации аппарата, так как за счет нее происходит обратная связь. Она позволяет осуществлять в полном объеме контроль над электрической дугой, то есть удерживать ее необходимые рабочие параметры.

Выходной выпрямитель

Чтоб на выходе образовался ток постоянного типа, для полуавтоматической сварки используют качественные выходные выпрямители. В основании подобной схемы заложены двойные диоды с общим катодом. Подобные компоненты характеризуются повышенной рабочей скоростью, они моментально открываются, закрываются. Период реакции диодов такого типа составляет порядка пятидесяти наносекунд. Скорость имеет значение в работе.

Электронная система

Такая система с зарядным устройством от пятнадцати вольтовых стабилизаторов напряжения, которые смонтированы на радиаторах. Напряжение подает главный выпрямитель. При подаче напряжения, которое в данный момент растет, нужно заряжать в первую очередь конденсаторы.

Диодная сборка защищена ограничительной схемой, оснащенной мощным резистором. После полноценной зарядки конденсаторов зарядным устройством сварка начнет работать. Замыкаются реле контакты, при этом резистор участия не принимает.

https://youtube.com/watch?v=DqRvaDfc7xE

Дополнительные элементы

Система управления, драйверы. Здесь основной элемент – это микросхема ШИМ-контролера, которая обеспечивает управление транзисторами большой мощности.
Контрольные, регулировочные цепи разной конфигурации. Основной компонент в данном случае – трансформатор, задача которого – контроль параметров тока.
Пусковое устройство из сварочного агрегата.
Блок контроля напряжения, параметров тока в электросети. Эта система включает операционный усилитель, выполненный на основе микросхемы. Основное предназначение блока – пуск аварийной защиты при острой ситуации. Также система следит за исправностью электроблока, отслеживает его работу.

Принцип работы

Строение у всех видов сварочных преобразователей типовое:

подводимый к асинхронному электродвигателю ток после включения установки преобразуется в механическую, которая подается на вал генератора;
генератор выдает необходимую частотность токовых параметров, в работе использован метод электромагнитной индукции, на вал насажен якорь с обмотками;
коллектор выполняет функцию выпрямителя, подает питание на выходные клеммы.

Сварочный преобразователь по сути – это комбинация электродвигателя, работающего от сети 220 или 380 В и генератора постоянного тока. Надежность преобразователя снижают вращающиеся узлы, велики энергопотери в процессе преобразования электротока.

Оборудование ценится за стабильность токовых характеристик вне зависимости от скачков подаваемого на двигатель напряжения. Регулятором рабочих характеристик является реостат, меняя число витков независимой обмотки изменяют ампераж. Выходной ток регулируется вручную по амперметру.

Изготовление резонансного инвертора

За основу необходимо использовать блок питания компьютера форм-фактора AT, от которого потребуется кулер и радиаторы. Детали берутся из элементарной базы мониторов и телевизоров, в противном случае, если их нет, то покупаются на рынке. Все компоненты имеют низкую стоимость.

Рекомендации по изготовлению:

Для упрощения схемы ШИМ полностью исключить, так как потребуется стабилизированное напряжение, получаемое задающим генератором.
Использовать стабилитроны KC213 для предотвращения выхода из строя транзисторов.
Для снижения наводок и помех необходимо монтировать рядом с трансформатором силовые транзисторы высокочастотного типа.
Дорожки для силового моста и силового блока на плате из толстого текстолита (не менее 4 мм) необходимо сделать шире (протекают токи до 30 А) и залудить тугоплавким припоем (не менее 2 мм).
Кабель питания использовать не менее 3 квадратов.
Использовать двойную изоляцию (несгораемые слюдяные или стекловолоконные кембрики) для высоковольтных цепей.
Дроссель должен быть без металлического кожуха.
Хорошая постоянная вентиляция.
Силовые диоды (выходные) необходимо защитить от пробоя с помощью RC-цепочки.

После чего необходимо определиться с параметрами инверторной сварки своими руками. А также возможно использовать и такие характеристики:

Выходной ток нагрузки: от 5 до 120 А.
Напряжение (при холостом ходе): 90 В.
Продолжительность нагрузки может изменяться. Все зависит от диаметра электрода: 2 мм = 100%, 3 мм = 80%. Необходимо учесть влияние высокой температуры.
Входная сила тока: около 10А.
Приблизительная масса: около 3 кг.
Должен присутствовать регулятор силы тока при сварке.
Тип вольт-амперной характеристики, обеспечивающей работу в полуавтоматическом режиме: падающая.

Схема оборудования

Основная часть — задающий генератор собран на микросхеме SG3524, которая применяется во всех источниках бесперебойного питания. Инвертор обладает низкой потребляемой мощностью около 2,5 кВт, благодаря чему, возможно применение в квартире.

Трансформатор необходимо собрать на сердечниках типа Е42, который применяется в старых ламповых мониторах. Для изготовления необходимо примерно 5 штук таких трансформаторов.

Еще один трансформатор следует использовать для дросселя. Остальные элементы индуктивности собираются из сердечника типа 2000НМ. Диоды и транзисторы необходимо установить на радиаторы с термопастой КТП-8 или другого типа. Напряжение холостого хода примерно равно 36 В с длинной дуги от 4 до 5 мм, что позволяет работать с ним начинающим строителям. Выходные кабели следует уложить в ферритовые трубки или кольца из феррита блока питания.

Конструктивной особенностью схемы является возникновение максимального тока в I обмотке во время резонанса.

Схема 1 — Схема сварочного резонансного инвертора

Благодаря малому весу и габаритам появляется возможность модернизировать аппарат.

https://youtube.com/watch?v=lei9GDzJp74

Предотвращение залипания электрода

Для этого случая применяется транзистор IRF510, являющиеся полевым. Кроме того, он обеспечивает еще плавный пуск и прерывание входа на микросхеме SG3524:

При высокой температуре срабатывает термодатчик.
Отключение при помощи тумблера.
Блокировка при КЗ (коротком замыкании).

Виды источников тока

Импульсный преобразователь считается основным элементом электросхемы сварочных инверторов, потому что способен активно вырабатывать высокочастотные токи. Такое преимущество во время эксплуатации аппаратуры позволяет сварщику легко возбуждать дугу и поддерживать ее устойчивое горение.

Все источники сварочного тока имеют идентичную конструкцию и схема сварки у них одинаковая, разница только в каких вольт-амперных характеристиках переключает режимы аппарат. Производители аналогичных изделий выпускают универсальные модели, пригодные к разным видам сварочных работ:

дуговая сварка ручным способом (MMA);
с применением неплавящегося вольфрамового электрода, а защитой служит инертный газ (TIG);
методика соединения металлов под защитой инертного/активного газа, используется плавящийся электрод (MIG/MAG).

Достоинства полуавтоматических аппаратов

Малый вес — для любителей всего 5—6 кг.
Дополнительные функции.
Плавная регулировка напряжения.
Хорошая внутренняя вентиляция, благодаря интегрирующему устройству.
Точное настраивание тока, зависящее от материала соединяемых конструкций.

Инверторы имеют высокий КПД независимо от производителя.

Схемы сварочных аппаратов для полуавтоматической сварки интересны только специалистам, так как изобилуют техническими обозначениями понятными узкому контингенту.

Инверторы для плазменно-дуговой резки

Такие устройства отличаются небольшими размерами и потребляют немного электрической энергии, с их помощью производится соединение или резка черных, а также цветных металлов. Плазменный инвертор обладает большой многофункциональностью, поэтому используется на разных производствах:

термическая обработка любых металлов;
пайка, сварка или резка черных и цветных металлов;
промышленное воронение стали;
для разрезания керамической плитки, стеклянных заготовок, бетона и т.п.

К недостаткам можно отнести только высокую стоимость аналогичного оборудования.

Управление током

Регулирование сварочного тока инвертора производится посредством электронного регулятора с обратной связью, изображённого на схеме. С помощью потенциометра, расположенного на лицевой панели сварочного инвертора, выбирается требуемая величина тока сварки.

При вращении ручки потенциометра, устанавливается некий уровень опорного напряжения на входе логических элементов, построенных на операционных усилителях.

Сигнал, поступающий по линии обратной связи с датчика тока, расположенного на выходе аппарата, сравнивается компаратором с уровнем заданного регулирующим потенциометром напряжения.

При несовпадении уровней напряжения задающей цепи и сигнала датчика тока, происходит изменение амплитуды управляющего импульса, поступающего на контроллер.

При этом происходит изменение скважности импульсов, генерируемых контроллером, что вызывает изменение режима переключения транзисторов и в конечном итоге, величины тока сварки. То есть, принцип регулирования заключается в том, что схема всегда стремится поддерживать соответствие между значениями заданного и фактического тока, что обеспечивает его стабильность

То есть, принцип регулирования заключается в том, что схема всегда стремится поддерживать соответствие между значениями заданного и фактического тока, что обеспечивает его стабильность.

В качестве контроллера, формирующего регулируемые сигналы широтно-импульсной модуляции, обычно применяется микросхема TL494, производимая американской фирмой Texas Instruments, либо её аналоги.

Приведённая структурная схема показывает только принцип работы и взаимодействия отдельных функциональных блоков. Детализованная электросхема каждого типа инверторов может иметь индивидуальные особенности.

Появление сварочных инверторов

Шествие ИИСТ по планете началось в 90-х годах двадцатого века и сейчас можно с уверенностью заявить, что на рынке сварочных агрегатов как промышленного, так и домашнего назначения лидером являются именно инверторные сварочные установки. Сейчас они повсеместно используются:

в дуговой сварке неплавящимися и штучными электродами;
в сварке автоматической и полуавтоматической;
в сварке алюминиевых деталей, плазменной резке и в иных видах электросварки.

Что такое ИИСТ и чем он отличается от классических, трансформаторных источников сварочного тока? Это аппарат для сварки, работающий по принципу компьютерного блока питания, то есть, как импульсный БП. От трансформаторных агрегатов сварочный инвертор отличается гораздо меньшими размерами и, наоборот, значительно превосходящими частотами. То есть, если трансформаторные аппараты работают на частоте 50 Гц (частота тока в сети в РФ и других странах), то сварочные инверторы имеют частоту 55-75 кГц.

Такой подход позволяет серьёзно уменьшить размеры аппарата, а также снизить издержки на его производство — катушка в инверторном источнике тока меньше трансформаторной в разы, соответственно, меньше требуется дорогостоящей меди.

Распространенные неисправности

Существует ряд неисправностей, с которыми сталкиваются при работе с инверторным сварочным аппаратом. Они устраняются довольно просто, поэтому на них стоит остановиться подробнее.

Неустойчивая дуга

Неустойчивость дуги у инверторного сварочного аппарат может проявляться в разбрызгивании металла или прожигании обрабатываемой поверхности. Причиной тому является неверный подбор силы тока на выходе для толщины конкретного металла и электрода. Некоторые производители электродов указывают на упаковках, какой ток может быть применен для конкретного электрода. Подходящее значение можно выбрать экспериментальным путем, просто покрутив ручку в меньшую сторону. Если есть уверенность в правильности показаний тока на выходном дисплее инверторного сварочного аппарата, тогда можно воспользоваться таблицей, которая приведена ниже.

В некоторых случаях может наблюдаться частое прилипание электрода к заготовке. Такое явление обычно наблюдается у новичков, которые не имеют достаточного опыта работы с инверторным сварочным аппаратом. Но есть и другая причина такого процесса, она заключается в пониженном напряжении на входе. При этом агрегат не способе выдать требуемую силу тока для конкретного электрода, он разогревается и просто прилипает, а дуга даже не начинает горение. Также стоит проверить надежность подключения рабочих кабелей. В некоторых случаях плохой контакт может стать причиной прилипания электрода к поверхности заготовки.

Устранить недостаток можно чисткой байонетных креплений рабочих кабелей. Для этого можно воспользоваться растворителем или мелкой наждачной бумагой

Важно проверить удлинитель, которым сварочный агрегат подключен к сети питания. Если сечение проводника заужено, то оно может быть причиной падения напряжения

Выявить это можно по нагреву кабеля. Обычно для таких целей подбирается удлинитель с сечением кабеля не меньше 2,5 мм2. Также стоит помнить, что при длине свыше 30 метров на проводниках наблюдаются потери, поэтому необходимо либо большее сечение, либо меньшая длина. Еще одной причиной прилипания электрода является качество и подготовка заготовок для сваривания. Если на них есть большое количество ржавчины, тогда перед работой ее лучше счистить шлифовальной машинкой. Ниже приведена таблица, которая позволит подобрать сечение провода и номинал автомата для конкретной силы тока сварочника.

Нет тока на выходе

Проблема может проявляться в том, что питание в сети есть, а тока на выходе из инверторного агрегата нет, хотя все сигнальные огни могут светиться

В этом случае стоит обратить внимание на состояние агрегата. Если на панели управления загорелась лампочка рядом с пиктограммой термометра, тогда аппарат просто перегрелся

Поэтому стоит выждать время, пока вентилятор достаточно охладит внутренние компоненты

Важно внимательно осмотреть рабочие кабеля, если на них есть следы перебития или сильного изгиба, то такую проблему сразу стоит локализовать, заменив кабель или вырезав поврежденную часть

Внезапное выключение

Другой неприятной неисправностью, которая может возникнуть во время ответственного процесса, является произвольное выключение сварочного агрегата. Проблема может заключаться не в самом сварочном аппарате, а в автоматическом выключателе, который установлен в сети питания. При превышении допустимой силы тока при потреблении он срабатывает, прекращая подачу. В некоторых случаях из строя может выйти предохранитель самого сварочного агрегата. Это происходит из-за резких всплесков в сети питания. Жучок можно поставить, если задача срочная, но лучше заменить предохранитель на новый.

Внезапное отключение может произойти и после продолжительной работы. Это может говорить о несоблюдении режима сварка-отдых. Если это так, то срабатывает температурный датчик, который просто прекращает подачу в силу перегрева. Насильно работу продолжить не удастся, поэтому потребуется выждать период остывания.

Схема преобразователя частоты

Существует множество компоновочных схем для инверторного сварочного аппарата. Однако только специалист способен понять их без посторонней помощи. Мы не будем упорствовать и представим логическую, то есть упрощенную, схему инвертора.

Если вас интересует принцип работы, используемая технология и функциональность устройства, вы можете прочитать об этом в статье “Инверторы: Принцип работы и преимущества”.

Сварочные выпрямители помимо трансформатора имеют полупроводниковый блок, который создает однонаправленное направление тока. Они могут использоваться для высококачественного соединения металлов, но их эффективность низка. Они очень чувствительны к колебаниям напряжения в сети.

Принцип работы

Прежде чем выбрать сварочный полуавтомат или инвертор для дома, надо разобраться в принципах их работы.

Рекомендуем к прочтению Как настроить полуавтомат для сварки

Сварочный инвертор

Это аппарат, пришедший на смену трансформаторному сварочному устройству, увеличивающему ток за счет снижения напряжения. В отличие от устаревших агрегатов, инвертор является высокочастотным прибором небольшого размера. Он состоит из нескольких элементов:

Выпрямитель на диодных мостах. Служит для преобразования переменного тока в постоянный.
Инвертор высокочастотных импульсов. Повышает частоту до 60-80 Гц.
Трансформатор для понижения напряжения и увеличения рабочего тока.
Рабочий регулировочный шунт.
Электронный блок управления.

Сварочный инвертор пришел на смену трансформаторному устройству.

Полуавтомат для сварки

Дуговая сварка на таких аппаратах происходит за счет сварочной проволоки, выполняющей роль электрода. Она подается в полуавтоматическом режиме по мере выгорания. Перемещение горелки и регулировка дуги выполняются вручную. Сварка осуществляется в среде углекислого и инертного газа, расход которого устанавливается в зависимости от обрабатываемого материала. Включение проходит с помощью газового клапана. Ток подается по проводам, уложенным в шланге горелки.

В комплектацию такого аппарата входят:

баллон с газом и регулировочной аппаратурой;
устройство, регулирующее подачу сварочной проволоки;
кабель-шланг;
горелка;
катушка с механизмом подачи проволоки;
источник питания;
блок управления;
табло для индикации.

Полуавтомат для сварки – прибор для выполнения сварочного процесса плавящимся электродом.

Полуавтоматы инверторного типа

При преобразовании электрического заряда в тепловую энергию, выделяемую высокотемпературной дугой, происходит сварка полуавтоматическим инвертором. Электродом для него служит калиброванная проволока из меди. Она хорошо скользит по металлу и обеспечивает необходимый контакт. Разряд, проходя через нее, нагревает кончик до температуры плавления. В результате части свариваемых конструкций соединяются плотным швом.

Полуавтоматы инверторного типа преобразуют электрический заряд в тепловую энергию.

Рейтинг

( Пока оценок нет )

Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Добавить комментарий
