Как сделать откатные ворота из профнастила

Откатные ворота: нюансы установки своими руками

Установка откатных ворот своими руками выполняется с учетом следующих нюансов:

1. Рама и каркас соединяются сварочным способом, затем поверхности готовятся к тонированию.
2. На раме зачищаются швы, поверхности обезжириваются, грунтуются с помощью антикоррозийного состава.
3. После подсыхания грунтовки выполняется окрашивание рамы с помощью алкидных эмалей или акриловых красителей. Работы выполняются кистью или краскопультом.
4. Полотна обшиваются, подготовленные профильные листы крепятся с применением саморезов или заклепок.
5. Для усиления конструкции можно заранее сделать фундамент. Углубление в грунте выкапывается в ширину от 0,5 м, глубину — 0,7-1 м. В яму помещается закладная с армирующим каркасом. Затем замешивается бетон и заливается в углубления. Выстаивается фундамент 10 дней, полное высыхание достигают за 4 недели.

Специалисты рекомендуют после монтажа и установки привода проверить качество эксплуатации створок. При возникновении сбоев регулируются и затягиваются крепежные элементы.

Удобство использования инструкции DOORHAN

Все устройства DoorHan отличаются простотой и комфортом применения. На нашем сайте вы найдете любые инструкции для всех видов автоматики Doorhan. Благодаря этим инструкциям можно оперативно и просто настроить пульт для любого выбранного устройства. Эти инструкционные пособия позволят выполнить всю работу самостоятельно, без привлечения специалистов, услуги которых придется оплачивать дополнительно. И если установка обязательно должна проводиться профессионалами, имеющими определенные знания и опыт, то инструкция, подобранная к автоматике на нашем сайте, позволит все сделать своими силами.

Этот производитель известен своей надежностью и удобством использования, поэтому многие пользователи выбирают именно его. Большая подборка инструкций по всем видам автоматики поможет выбрать руководство для любой модели.

Все инструкции очень понятные, поэтому и неопытный пользователь легко их поймет и оперативно выполнит все действия. Грамотная установка продлит срок работы качественной автоматики.

Выбор и монтаж дополнительных деталей

Ни одна пошаговая инструкция установки откатных ворот своими руками не обходится без участия фурнитуры. Для функционирования системы требуется подобрать, зафиксировать следующие детали:

Направляющий рельс. Подходит только профиль с ровной поверхностью. Любые изъяны (шероховатости, окалины) перечеркнут правильную работу конструкции. Высокий процент углерода в составе элемента — плюс.
Роликовые каретки. Подходит вариант только с составляющими из металла. Использование пластиковых деталей исключено.
Подшипники. Лучше брать элементы с прорезиниванием. Они обеспечат движение конструкции без застревания

При этом важно оградить детали от разрушения.
Пластинка с колесиками. Закрепить надо 2–4 экземпляра

Ролики для откатных ворот своими руками установить несложно. При этом желательно использовать варианты с резиновым покрытием.

Выполнение выдвижной системы ворот требует внимания, последовательного воспроизведения действий, описанных в пошаговом руководстве. Собственноручно справиться можно. Это сэкономит средства, которые могли бы уйти на оплату услуг частного мастера.

Преимущества откатных ворот

Откатные ворота могут быть сдвижными или раздвижными. И в том и в другом случае конструкция ворот состоит из цельной панели, которая движется вдоль ограды на роликах, закрепленных на специальной платформе. Откатные ворота, установленные своими руками, открывать можно в любую сторону. Такая система позволяет экономить пространство. Кроме того, они не требуют рельсов, не касаются земли и легко раскрываются даже при обильном снегопаде.

Облицовка для откатных ворот подбирается в соответствии с дизайном забора, участка и фасада дома. Она может быть деревянной, металлической, из профнастила, поликарбоната или ковки.

Чаще всего при монтаже откатных ворот, устанавливаемых своими руками, используется облицовка из профнастила. Этот материал служит долго, поскольку в его производстве используется оцинкованная сталь. Он хорошо выдерживает нагрузки и давление, его используют и для создания кровли, и для устройства ворот. Для ворот следует выбирать более легкие варианты профнастила, который не должен утяжелять конструкцию. Кроме того, необходимо учитывать, что при использовании данного материала будет слабой защита соединений. Здесь будут образовываться ржавчина и серьезные повреждения, которые со временем могут привести к ухудшению качества всей конструкции.

Очень красиво выглядят ворота из профлиста с элементами ковки. Эта дополнительная деталь придает сооружению очень необычный и даже изысканный вид. Такие ворота могут стать достойным украшением загородного участка.

У откатных ворот есть ряд немаловажных преимуществ: они могут пропустить автомобиль любого размера, их конструкция очень надежна и долговечна, в процессе эксплуатации ворота не требуют дополнительного ухода и безотказно функционируют в любую погоду. Кроме того, откатные ворота можно снабдить автоматическим приводом и фотоэлементом для контроля продвижения автомобиля, что делает эксплуатацию ворот еще более удобной и служит дополнительной гарантией безопасности.

Безусловно, конструкция откатных ворот, устанавливаемых своими руками, более сложная, чем распашных, соответственно, несколько сложнее их изготовление и установка. Для этих ворот требуется больше специальных комплектующих, что предполагает и большие расходы. Но, несмотря на это, в процессе эксплуатации откатных ворот все дополнительные расходы и хлопоты оправдывают себя в силу тех преимуществ, которые имеют откатные ворота в сравнении с другими. Именно поэтому в последнее время их популярность продолжает расти. В качестве наглядного примера предлагаем пошаговое описание всех работ, связанных с установкой ворот этого вида.

Ниже представлена пошаговая инструкция установка откатных ворот своими руками с видео и фотографиями.

Что понадобится для сооружения своими руками

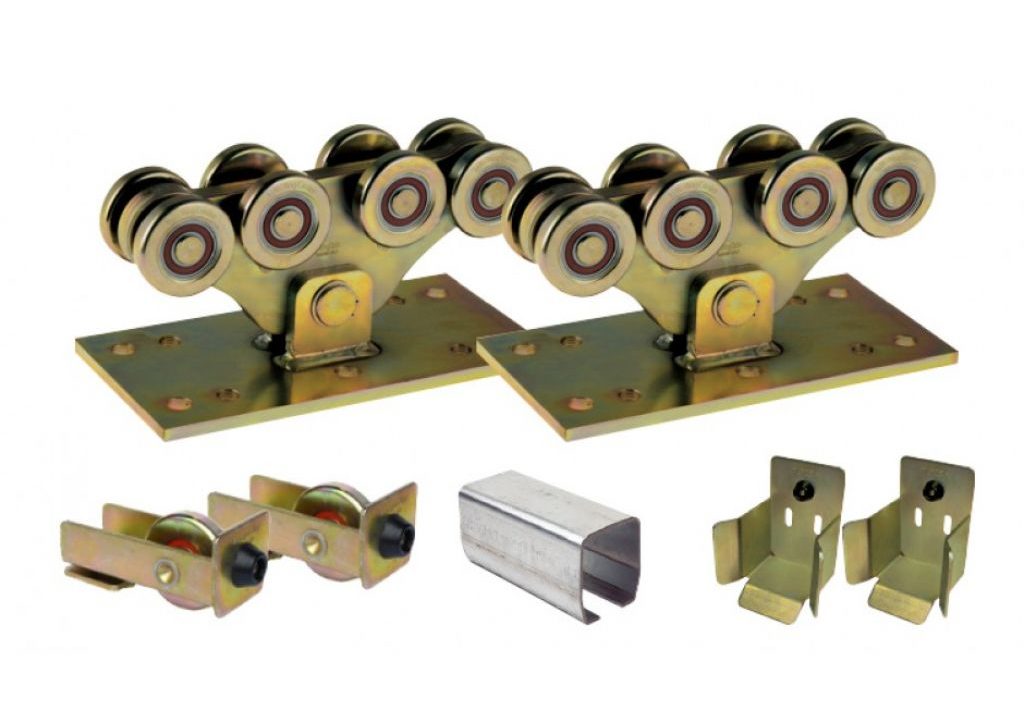

Схема откатных ворот состоит из следующих элементов:

1. Опора или тележка для установки консольной части.
2. Направляющая балка, которая воспринимает нагрузку от самих ворот.
3. Верхний улавливатель – позволяет понизить парусность конструкции.
4. Нижний улавливатель – для передачи нагрузки опорных роликов при закрытии ворот.
5. Верхний кронштейн – обеспечивает вертикальность конструкции створки.
6. Съемный ролик, который служит опорой конструкции в закрытом положении.
7. Поддерживающая скоба с роликами и подставка для роликовой платформы.
8. Заглушки на элементы конструкции, которые защищают их от попадания атмосферных осадков и грязи.

Обычно все они продаются в комплекте, вариативность набора зависит только от массы и ширины ворот.

Ролики из резины подойдут лучше всего, поскольку эстетично выглядят и не портят каркас конструкции во время передвижения.

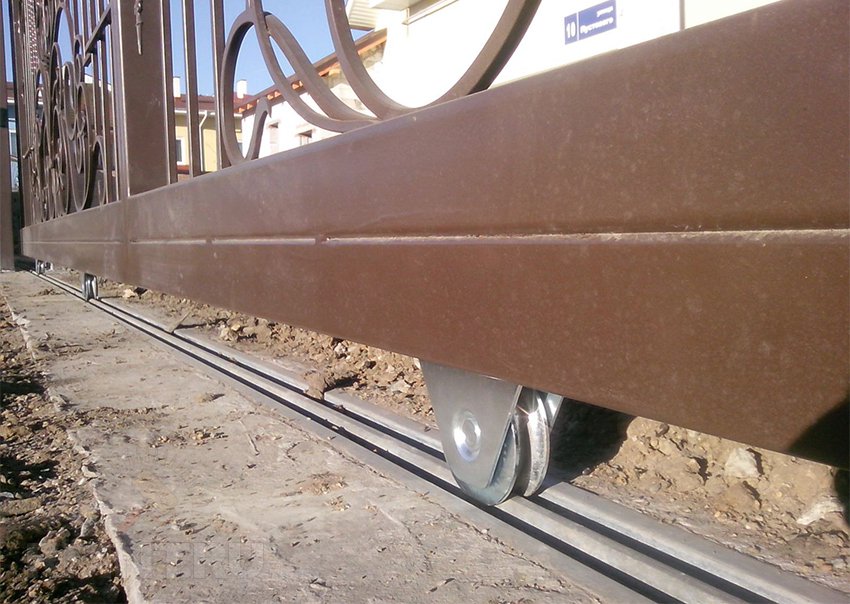

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

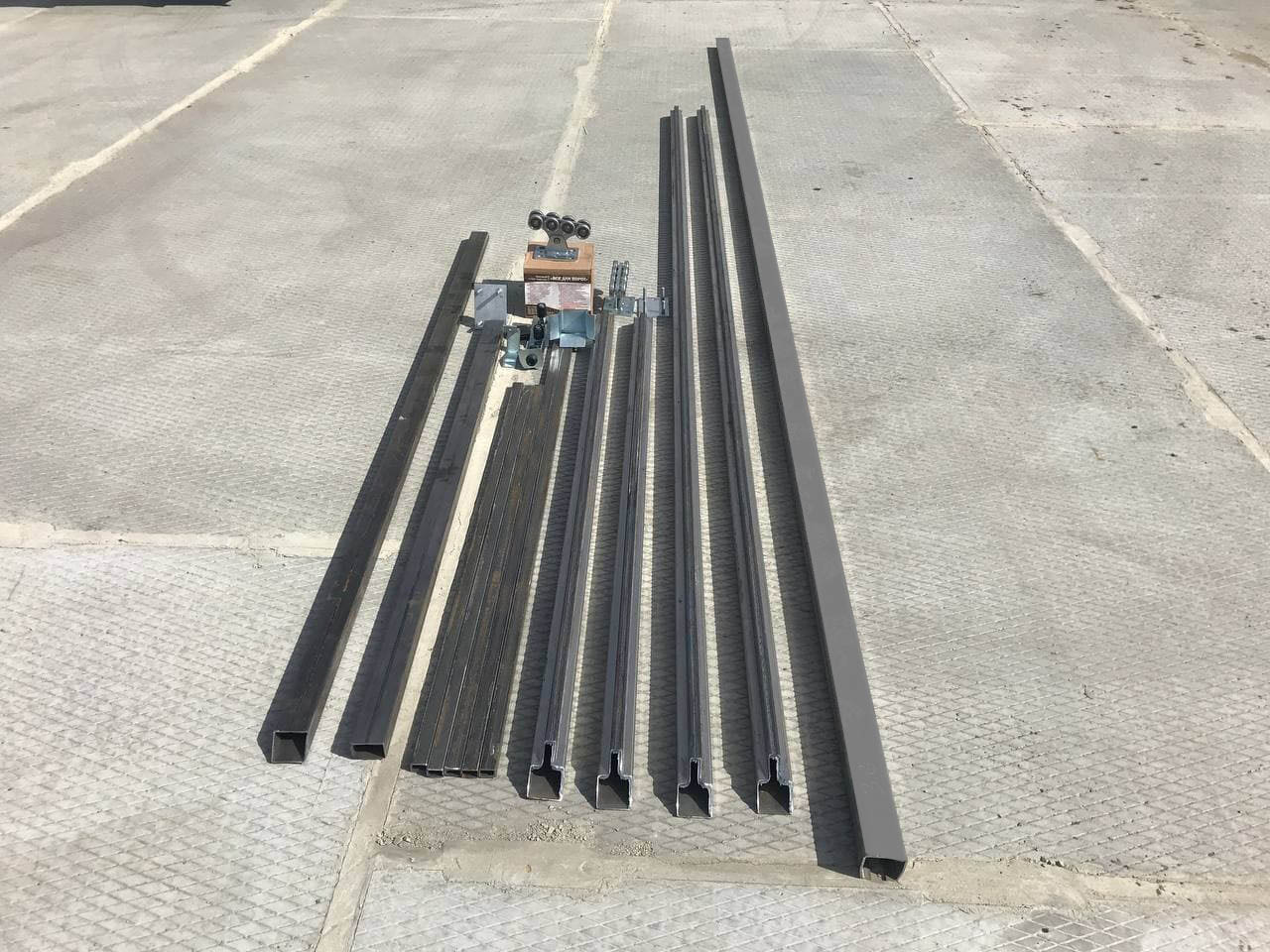

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

• лопаты: совковая и штыковая;
• бетономешалка;
• сварочное оборудование;
• шуруповерт (клепочник);
• рулетка;
• молоток;
• болгарка;
• маркер.

Устройство и принцип действия откатных ворот

Два метода изготовления:

• Моноширма;
• Двойное синхронное изделие.

Моноширма представляет собой одно цельное полотно. Створку присоединяют на роликовые направляющие. Их называют тележками или консольными опорами. Вдоль них створка перемещается и открывает въезд для машины. При создании такого изделия нет необходимости делать перетяжку в верхней части столбов. Высота готовой конструкции не превышает двух метров.

Моноширма – простой, удобный вариант. Поэтому она пользуется спросом среди владельцев частных территорий, дворовых и открытых площадок.

Двойное синхронное изделие представляет собой две створки, перемещающиеся в разные стороны. От первого варианта конструкцию отличает наличие двух опорных фундаментов и верхней перекладины. Последняя – это направляющая для вспомогательного роликового механизма.

Полотно прекрасно удерживается, несмотря на внушительный вес, благодаря наличию консолей. Поэтому такое сооружение подходит для ворот выше двух метров. Это неплохой вариант для обустройства гаражного помещения, внутри которых оставляют грузовые машины.

Для частного сектора не часто требуются высокие ворота, поэтому предметом нашего обсуждения станут одинарные конструкции. К тому же, их система достаточно простая, поэтому ее легче изготовить собственноручно.

Направляющие и роликовый механизм участвуют в рабочем процессе. Но, кроме них, активное участие принимают другие компоненты:

• Нижний и верхний улавливатель. Это кронштейны в форме буквы П. Их крепят на самом краешке улавливающей стойки. Они фиксируют закрытое полотно. Верхний же препятствует «заваливанию» створки вбок, а нижний фиксирующий компонент вдобавок снижает нагрузку на роликовый механизм и направляющие;
• Роликовый ограничитель. Его крепят сверху по краю главной опоры. Его функция – вспомогательный фиксатор полотна;
• Опорный роликовый механизм. Его монтируют спереди на направляющей. Исполняет роль заглушки, опорной детали и демпфера. Когда полотно входит в снизу лежащий улавливатель, то ролик снижает тяжесть удара и принимает на себя часть массы сооружения.

Рекомендуется ставить заглушки на отдельные элементы системы. Они не позволяют снегу забиваться и выполняют эстетическую функцию.

Устройство откатных ворот

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

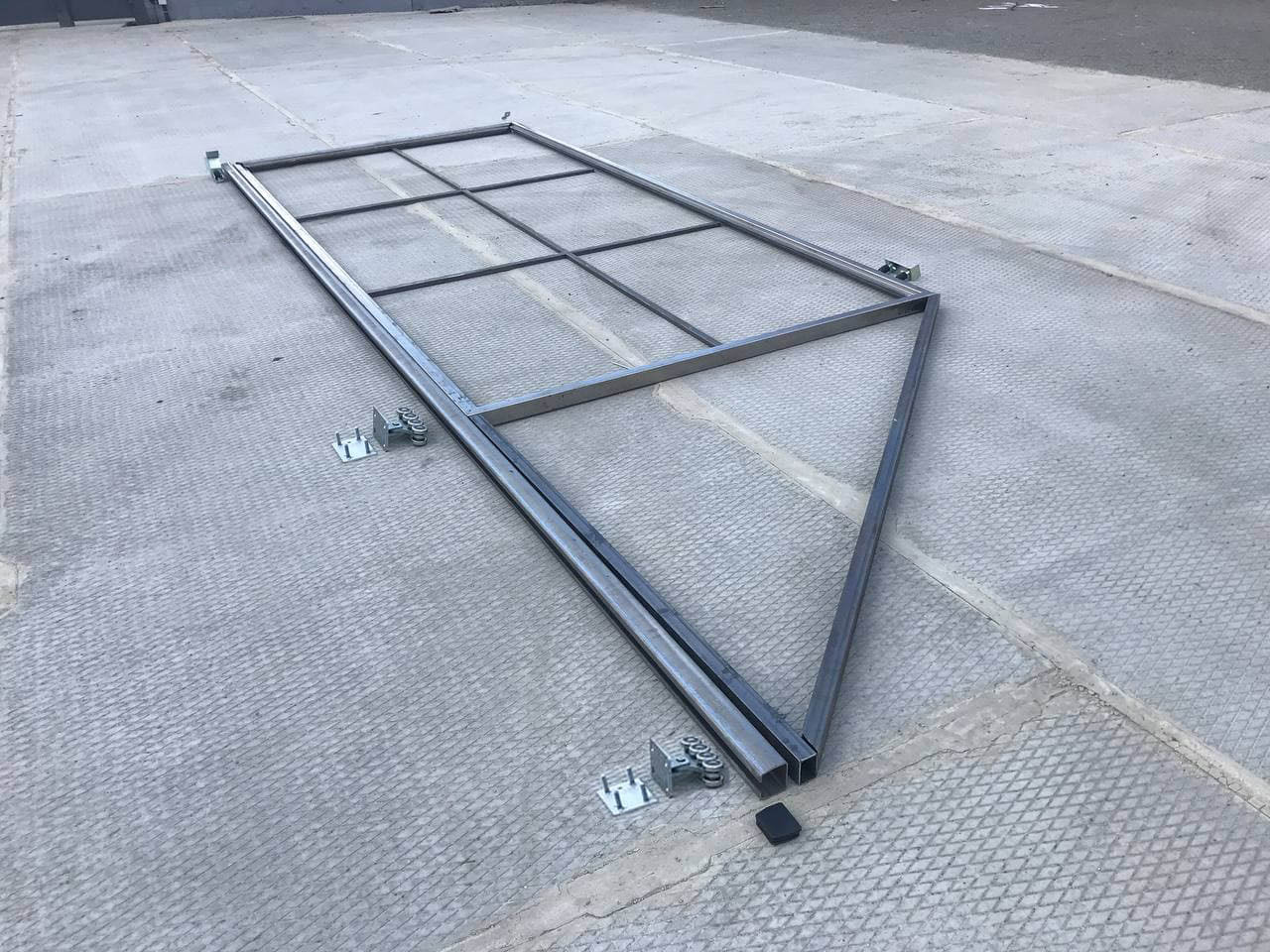

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном

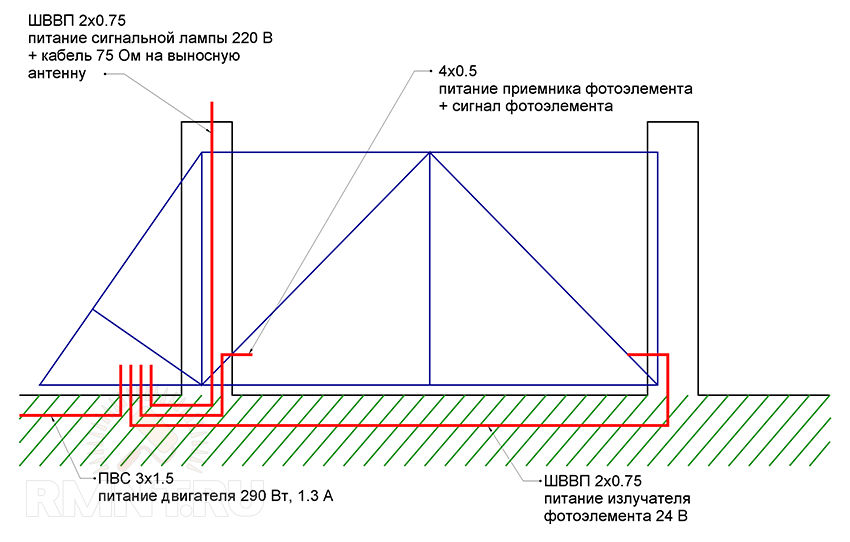

2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

1. Ручной откат.
2. Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.

Особенности проектирования конструкции

Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.

Размеры полотна

Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.

При расчетах следует учесть:

• Габариты машины, которая будет проезжать в проем;
• Угол ее въезда;
• Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.

Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.

В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.

Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться

Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.

При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.

Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.

Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.

Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.

Чертежи и схемы

Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.

Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.

Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.

Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.

Достоинства и недостатки откатных конструкций

Конструкция откатных ворот имеет следующие преимущества:

1. Створки не мешают въезду и выезду автомобиля с участка. При этом использование откатных ворот позволяет экономить пространство.
2. Возможность установить систему в любых климатических условиях.
3. Разнообразие отделочных материалов, применяемых при создании откатных створок. Благодаря этому можно выбрать именно те изделия, которые подходят для конкретного участка.
4. Сохранение правильного положения створки даже при длительном использовании. Это связано с особенностью строения системы.
5. Возможность выбрать различную автоматику для ворот.

К недостаткам описываемого типа конструкций можно отнести:

• более высокая стоимость, если сравнивать со стоимостью других типов конструкций;
• также стоит отметить, что для установки откатных створок необходимо создавать фундамент;
• вдоль забора необходимо выделить пространство для створки.

При желании можно сделать и установить откатные ворота своими руками. Многие устанавливают в створке калитку. Чтобы не тратить время на создание всех элементов конструкции, можно приобрести набор для ворот.

Как оснастить автоматикой

Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.

Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.

Этапы:

• Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
• Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
• Монтируют механизм;
• Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
• На зубчатой рейке устанавливают концевики;
• Подсоединяют электричество;
• Монтируют фотоэлементы.

Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.

В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.

Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.

Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.

Полезные советы

Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:

1. Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
2. Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
3. Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
4. Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.

Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.

Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

1. Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
2. Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
3. В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

1. Наличию опции регулировки температуры для функционирования на морозе.
2. Поддержке изменения скорости движения створки.
3. Наличию в комплектации резервных источников питания.

Виды конструкций

Всего существует несколько видов конструкций:

• Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
• Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
• Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
• Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
• Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Создание «скелета» конструкции

По схематическим наброскам понять как сделать откатные ворота своими руками проще. Готовый проект также поможет сэкономить на материалах. По эскизам легко просчитать все, что требуется для предстоящих манипуляций.

Для установки базовой части ворот понадобятся трубы из металла. Для несущей основы используют более крупные экземпляры (60×40), для внутреннего малого блока — вдвое меньше. Нужен материал с прямоугольным или квадратным сечением. Перед началом монтажа трубы очищают от ржавчины, обезжиривают, грунтуют.

Сборка стартует с направляющего рельса. Элемент заранее готовят: укрепляют с помощью приваривания по бокам «подставки» из квадратных труб. Аналогично, но не прямым швом присоединяют нижнюю границу несущего каркаса. Здесь лучше использовать шахматную схему фиксации.

К основному каркасу приваривают трубы внутреннего контура. Они должны располагаться строго посреди. К ним впоследствии закрепляют саморезами профнастил. По завершении сварки швы зачищают, детали грунтуют, красят.

На этом выполнение ворот откатных механических на роликах своими руками не заканчивается. Из металлических труб собирают нащельники. Элементы монтируют на заранее подготовленное для этих деталей место. Осталось заняться фурнитурой.

Привод на ворота своими руками

При желании привод можно смастерить самостоятельно. Мы рассказывали подробно об этом в статье «Привод для откатных ворот своими руками» .

Также посмотрите два видео с различными решениями.

Видео № 1: Привод для откатных ворот на основе шуруповёрта

Системой управляют 6 реле: переключающие с 12 на 220 В, обеспечивающие подачу на шуруповёрт — 220 В, и на автомобильную сигнализацию — 12 В.

Видео № 2: Привод на основе покупных и б/у элементов

Для безопасной работы автоматики желательно установить сигнальную лампу и фотоэлементы.

Типовая схема подключения автоматики ворот

Подробно об автоматике откатных ворот мы рассказывали в статьях:

• «Автоматика для откатных ворот. Сборка электрической схемы»
• «Автоматика для отканых ворот. Дистанционное управление»

Типы конструкций

Конструктивно откатные ворота подразделяются на консольные (полотно ворот двигается по верхней направляющей) и монорельсовые (створка скользит по рельсу, расположенному над уровнем грунта).

Монорельсовые вороты рекомендованы в следующих случаях:

• мягкий климат без значительных зимних осадков;
• необходимость проезда негабаритных автомобилей или спецтехники, которым может помешать консоль.

При проезде через такие ворота придется смириться с помехой при переезде через рельс, расположенный чуть выше отметки «0».

Консольные ворота лучше защищены от осадков, и для регионов со снежными зимами, их конструкция предпочтительней.

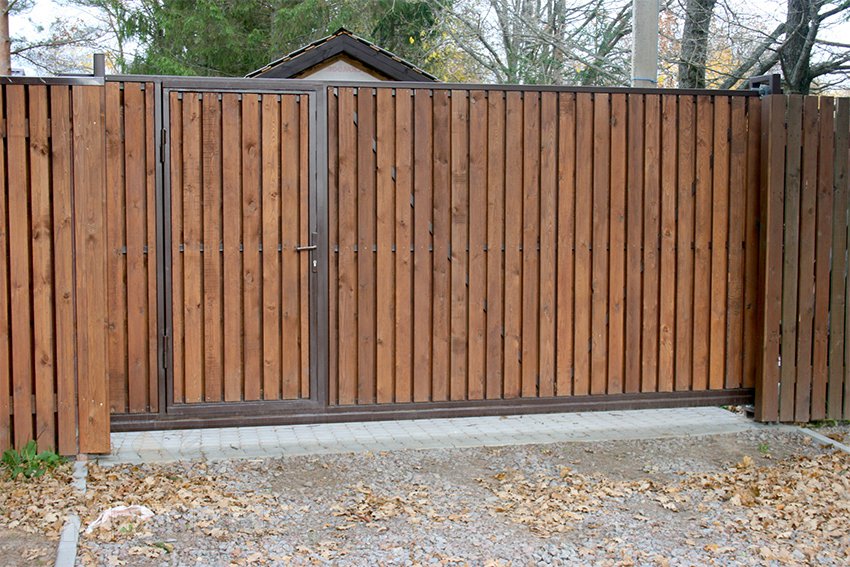

Створ ворот может перемещаться вручную или автоматически. Вопрос выбора из этих вариантов — в цене и требованиях к комфорту владельца автотранспорта. Дополнительное удобство создаёт оборудование калитки в полотне, снабженной собственным запирающим устройством. Также ворота отличаются способом обшивки:

• профнастил (одно- и двухсторонняя обшивка);
• прокат — лист или пруток;
• кованый металл;
• пиломатериалы.

Перед выбором обшивки следует учесть, что материалы имеют различную массу. Чем больше вес обшивки, тем более металлоёмкой должна быть рама створки, выше мощность привода, дороже фурнитура и двигатель. Наиболее лёгкой является обшивка профнастилом, особенно односторонняя. Вес полотна из стального листа зависит от его толщины, но слишком тонкий прокат использовать не рекомендуется. Обшивка деревом может оказаться достаточно массивной из-за толщины материала. Конструкции из сварного прутка или ажурные кованые могут быть не слишком тяжелыми, но в этом случае участок остаётся на виду у прохожих, что не всем нравится. Полотно из ковки с подложкой — самое тяжелое. Для передвижения такой массы могут потребоваться промышленные фурнитура и привод.
