Выпрямительные диоды, диодные мосты и области их применения

Диодный мост в сварочном аппарате: силовые выпрямители своими руками

Диод представляет собой полупроводниковый агрегат с разной проводимостью, определяемой прикладываемым напряжением. Он имеет два вывода: катод и анод. Если подается прямое напряжение, то есть на аноде в сравнении с катодом потенциал положителен, агрегат открыт.

Если напряжение отрицательно, он закрывается. Такая особенность нашла применение в электротехнике: диодный мост активно используется в сварочном деле для выпрямления переменного тока и улучшения качества сварных операций.

Выпрямитель для сварки

Оборудование для сварки на переменном токе обладает существенным минусом при использовании в домашних условиях: оно провоцируют перепады напряжения в сети и помехи для работы электроустройств.

По этой причине, при проведении сварных работ своими руками, требуется выпрямитель для сварочного аппарата, позволяющий в некоторой мере сгладить мощные перепады сетевого напряжения.

Как сделать выпрямитель своими руками?

Если в наличии мастера имеются комплектующие детали, вполне реально изготовить самодельный сварочный выпрямитель. При условии соблюдения всех рекомендаций специалистов он гарантировано обеспечит процесс ручной дуговой сварки постоянным током, но потребуется применить электрод с обмазкой.

Использовать проволоку без обмазки также допустимо, но только при условии большого опыта в сварных вопросах. Для неопытного сварщика справиться с ней будет практически нереально.

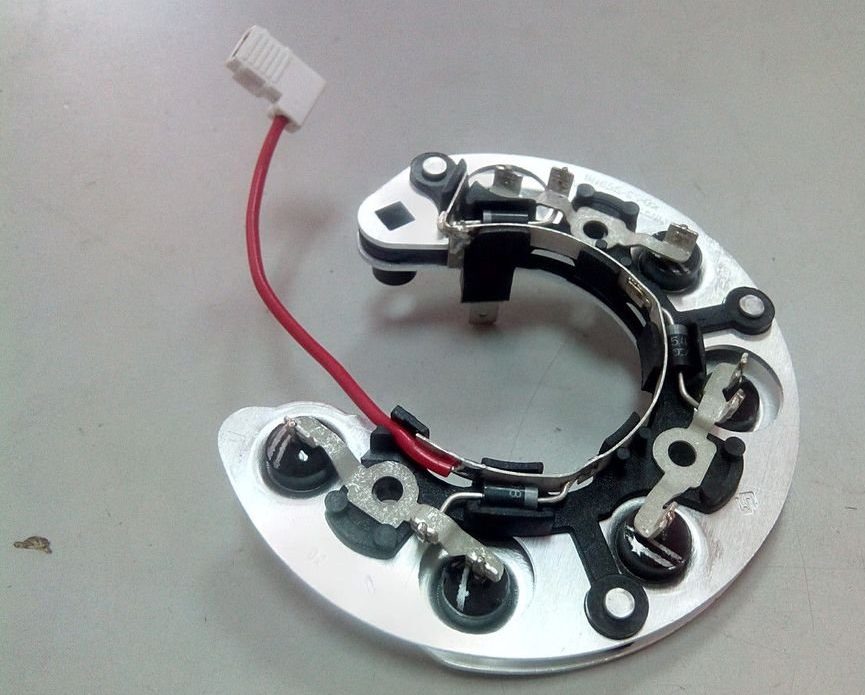

Диодный мост для сварочного аппарата.

Обмазка при расплавлении электрода препятствует проникновению составляющих воздуха в расплавленный металл сварного соединения. Без нее контакт металла в расплавленном виде с азотом и кислородом снизят прочностные свойства шва, сделав его хрупким и пористым.

Сначала потребуется выбрать или смотать своими руками понижающий трансформатор с требуемыми параметрами. Собирают трансформатор до подключения диодного моста.

Если выбран путь самостоятельного изготовления аппарата, важно правильно рассчитать его элементы, в том числе:

параметры магнитопровода;
актуальное количество витков;
размеры сечения шин, проводов.

В работе не обойтись без светодиодов: нужны они в качестве проводников тока в одном единственном направлении. Простейший диодный выпрямитель, созданный по мостиковой схеме, монтируют на радиатор с целью теплообмена и охлаждения.

Мощные диоды для сварочного аппарата, по типу ВД-200, выделяют при работе довольно большой объем тепловой энергии. Чтобы обеспечить падающую характеристику тока, в цепь потребуется включить дроссель последовательно.

Активное переменное сопротивление в такой схеме обеспечит сварщику возможность плавно регулировать сварочный ток. Далее, один полюс нужно подключить к сварной проволоке, а второй ‒ к рабочему объекту.

Выполнить намотку реостата несложно своими силами, но для такой задачи потребуется керамический сердечник и проволока из никелина или нихрома. Актуальный диаметр проволоки определит величина регулируемого тока сварной операции.

Расчет сопротивления реостата нужно проводиться учетом удельного сопротивления электрода, его сечения и общей длины.

Электрическая схема сварки с диодным мостом.

Шаг регулировки тока для сварки зависит от диаметра витков. Если правильно собрать перечисленные детали в единый агрегат, процесс сварки будет сопровождаться постоянным током. Не лишним будет и монтаж резистора, препятствующего короткому замыканию при работе.

При наличии резистора можно сгладить разряды на конденсаторе, сделать поджога электрода более простым и мягким. Изготовление аппарата для выпрямления сварного тока своими руками позволит создавать максимально аккуратные и долговечные сварные швы.

Итоги

Диодный мост для сварочного аппарата преобразует переменный ток в постоянный, что позволяет повысить качества сварных соединений. Такое приспособление можно приобрести в готовом виде или создать своими руками, следуя советам, озвученным в статье.

Выпрямитель для сварочного аппарата

Конструкция 1-го выпрямителя:

Выпрямитель объединен с тороидальным трансформатором и вентилятором воздушного охлаждения. Непосредственно сам выпрямительный мост здесь собран на диодах ДЛ-132-80-10, установленных в центре тора на кронштейны-радиаторы из отрезков алюминиевого уголка. Тепловой режим для мощных полупроводниковых вентилей — наиболее благоприятный. Ведь каждый из диодов практически со всех сторон омывается воздушным потоком, засасываемым снизу (из-под подставок) и интенсивно прогоняемым вентилятором через «мини-аэродинамическую трубу» — внутреннюю воронку (окно) тора.

Правда, для столь свободного «продувания» пришлось побеспокоиться об оптимальности компоновки агрегата. В частности, предусмотреть, чтобы отверстия сравнительно большого диаметра были и в основании, и в стяжной крышке, к которой крепится (благодаря имеющемуся фланцу) трёхфазный многолопастный вентилятор УВО-2,6-6,5-У4. А чтобы воздухозабор шёл снизу тоже без помех, высота привинчиваемых к основанию подставок должна быть не менее 20 мм.

Теперь несколько слов об особенностях подсоединения диодного моста к сварочному трансформатору. При интенсивном использовании аппарата для сварки один из выводов диодного моста подключается к общей клемме, а другой, являясь в данном случае «плавающим», состыковывается с тем или иным выводом трансформатора. Если необходимы напряжения 6 В, 12 В, 18 В и т.д., то оба ввода диодного моста делаются переходными («плавающими»).

Выпрямитель позволяет улучшить зажигание дуги, поскольку увеличивается напряжение холостого хода, и повысить качество сварки. Кроме того, нельзя забывать, что на плюсовом выводе выделяется больше тепла. И свойство это, как говорится, грех не использовать при сварке тонкостенных деталей (здесь «+» подводится к электроду).

Рис.1 Сварочный аппарат постоянною тока:

1 — подставка (дерево, фанера, s20, 4 шт.), 2 — основание (фанера, s10), 3 — шуруп с потайной головкой (8 шт.), 4 — вывод контактный (4 шт.), 5 — наконечник клеммный (4 шт.), 6 — шпилька М6 (бронза или латунь, 4 шт.), 7 — гайка М6 (бронза или латунь, 16 шт.), 8 — шайба (бронза или латунь. 20 шт.), 9 — гайка-барашек М6 (бронза или латунь, 4 шт.), 10 — ручка поворотная откидная (от списанной радиоаппаратуры, 2 шт.), 11 — вентилятор трёхфазный УВО-2,6-6,5-У4 (в круглом корпусе с фазосдвигающим конденсатором 2 мкФ), 12 — винт М4 с шайбой Гровера (3 шт.), 13 — крышка стяжная с центральным отверстием под вентилятор (фанера, s10), 14 — сердечник тороидальный (из статора асинхронною двигателя), 15 — обмотка трансформатора первичная (число витков, отводы, диаметр провода — расчётные), 16 — слои изоляционные (толщина и количество — расчётные), 17 — прокладка кольцевая (электротехнический картон, s1. 2,5, 2 шт.), 18 — изоляция наружная (намотка лакотканной лентой в 1 — 2 слоя), 19 — кронштейн (алюминиевый уголок 75×50, 2 шт.), 20 — диод полупроводниковый ДЛ-132-80-10 (4 шт.), 21 — кронштейн центральный (алюминиевый уголок 60×60), 22 — шуруп с полукруглой головкой (6 шт.); D1 и D2 — по габаритам вентилятора.

Конструкция 2-го выпрямителя:

Это автономный выпрямитель (его можно использовать практически с любым прибором на ток 200 А). При простой принципиальной электрической схеме диодного мостика примитивно-стандартной данную конструкцию вообще-то не назовешь. Необычность её состоит в использовании двух групп разнополярных диодов — В200 и ВЛ200 (внешнее их отличие — соответственно, зелёные и малиновые корпуса). Значит, есть реальная возможность соединить радиаторы диодов в каждой из групп. То есть в одной группе на радиаторе получается «+», в другой «-». Однородные соединяются шпильками М8, а между разнородными устанавливается резиновая прокладка. Вся конструкция получается предельно компактной и надёжной.

Рис.2. Выпрямитель «Малыш» для «сварочника»:1 — радиатор диодный (4 шт., стянуты попарно), 2 — панель сетевая (текстолит, фанера, s10), 3 — шпилька М8 (бронза или латунь, 4 шт.), 4 гайка М8 (бронза или латунь, 18 шт.), 5 — шайба (бронза или латунь, 28 шт.), 6 — болт М8 клеммный (бронза или латунь, 2 шт.), 7 — диод мощный выпрямительный В200 (2 шт.), 8 — диод мощный выпрямительный ВЛ200 (2 шт.), 9 — вывод от выпрямителя к нагрузке (2 шт.), 10 — панель выпрямительная (фанера, s10), 11 — прокладка изоляционная (резина велокамеры); а) — принципиальная схема выпрямительного моста.

И ещё одна особенность здесь налицо: выводы диодов можно использовать в качестве ручек — для переноски выпрямителя. Тем более что масса всего устройства не превышает 5 кг.

источник

Сборка диодного моста

Обычно для диодного моста используют 4 диода, но можно использовать от 2 до 5 штук. Количество диодов зависит от значения тока, который нам нужно получить; чем больше диодов, тем больше ток. Мы будем использовать 4 штуки. Два диода подключаются друг к другу параллельно и имеют разную направленность. Еще два диода подключаются так же параллельно, но направлены друг к другу. При правильном подключении все компоненты как раз и образуют диодный мост.

При параллельном подключении диодов друг к другу учтите, что они могут несколько отличаться по своим характеристикам в работе, даже если вы купите идентичные комплектующие. Так что тщательно рассчитывайте необходимое напряжение и мощность диодов, которые вам необходимы для изготовления моста. В таком случае диодный мост на сварочник получится более компактным и эффективным.

Диодный мост можно смело устанавливать на один радиатор. Готовую конструкцию можно прикрепить к корпусу сварочника с любой удобной стороны или просто использовать как отдельный прибор. Мы рекомендуем устанавливать их на радиатор с предварительным нанесением теплопроводящей пасты.

Проводники лучше скреплять с контактами методом пайки, чтобы сократить вероятность потери мощностей через контакты при работе

Также обратите внимание, что при изготовлении моста по стандартной схеме нужно дополнительно использовать электролитический конденсатор с большой емкостью, чтобы облегчить сварочные работы

Строение диодного моста

В цепи выпрямителя используется от двух до пяти диодных элементов. Стандартная схема предполагает наличие четырех. Количество элементов в цепи связано с мощностью силы тока, которая потребуется для выполнения работы.

Это прямая связь – больше диодных элементов, выше показатель тока. Здесь будет рассмотрена цепь на четыре диода.

Вторая пара подключается по направленности друг к другу. Если подключение будет верным, образуется выпрямитель.

При сборке параллелей подключения стоит учитывать, что рабочие характеристики деталей могут иметь отличия. Это относится и к диодам одного типа.

Поэтому расчет мощности каждого элемента и напряжения, которое он даст, нужно просчитывать очень четко. Правильный расчет – залог получения необходимого функционала и эффективности моста.

Собранный узел устанавливается на радиатор. Однако также его можно крепить к корпусу сварочного аппарата, либо не закреплять вовсе, применяя отдельным элементом. При установке на радиатор стоит предварительно нанести теплопроводящую пасту.

Для облегчения сварочного процесса с применением четырех-диодного моста дополнительно в схему оборудования включается электролитический конденсатор.

Недостатки полного моста

У полноценного двухполупериодного моста имеются недостатки:

Ток вынужден протекать не по одному диоду, а сразу по двум, включенным последовательно. Поэтому удваивается падение напряжения на выпрямительном элементе. Для маломощных мостов на кремниевых диодах оно может достигать 2 вольт. В мощных выпрямителях – порядка 10 В. Отсюда существенные потери мощности на выпрямляющем элементе и его повышенный нагрев.
При выходе из строя одного и четырёх диодов мост продолжает работать. Данный дефект может быть незаметен без специальных замеров. Однако он создаёт риск более серьёзной поломки устройства, которое питается через неисправный мостик.

Намотка выходного дросселя

Одним из наиболее простых и в то же время самых полезных дополнений для сварочного инвертора будет намотка индуктивной катушки, сглаживающей пульсации постоянного тока, которые неизбежно остаются при работе импульсного трансформатора. Основная специфика такой затеи в том, что дроссель изготавливается индивидуально для каждого отдельного аппарата, а также может со временем корректироваться по мере деградации электронных компонентов или при изменении порога мощности.

Для изготовления дросселя понадобится всего ничего: изолированный медный проводник сечением до 20 мм 2 и сердечник, желательно из феррита. В качестве магнитопровода оптимально подойдёт либо ферритовое кольцо, либо сердечник броневого трансформатора. Если магнитопровод набран из листовой стали, его нужно просверлить в двух местах с отступом около 20–25 мм и стянуть заклёпками, чтобы иметь возможность беспроблемно прорезать зазор.

Дроссель начинает работать, начиная от одного полного витка, однако реальный результат виден, начиная с 4–5 витков. При испытаниях следует добавлять витки до тех пор, пока дуга не начнёт ощутимо сильно тянуться, мешая отрыву. Когда варить с отрывом станет затруднительно, нужно скинуть с катушки один виток и подключить параллельно дросселю лампу накаливания на 24 В.

Тонкая настройка дросселя выполняется с помощью сантехнического винтового хомута, которым можно уменьшить зазор в сердечнике, либо деревянного клина, которым этот зазор можно увеличить. Нужно добиваться, чтобы горение лампы при розжиге дуги было максимально ярким. Рекомендуется изготовить несколько дросселей для работы в диапазонах до 100 А, от 100 до 200 А и более 200 А.

Проверка радиоприбора

Чтобы проверить мост, понадобится взять цифровой прибор и переключить его в режим прозвонки диодов. На мультиметре этот режим соответствует символу диода. К тестеру подключается щуп чёрного цвета в гнездо COM, а красного в V/Ω. Суть проверки заключается в прозвонке переходов. Если за вывод № 1 принять положительный электрод устройства, за № 2 и 3 — входы для переменного сигнала, а за № 4 — отрицательный выход, то тестирование можно выполнить в следующем порядке:

Чёрным щупом дотрагиваются до первого вывода, а красным до третьего. На экране тестера должно загореться трёхзначное число, обозначающее сопротивление перехода. При смене полярности на табло должна появиться единица (бесконечность).
Красным щупом дотрагиваются до третьего вывода, а чёрным — до четвёртого. Тестер должен показать бесконечность, а при смене полярности должно появиться трёхзначное число.
К первой ноге подключается чёрный провод, а ко второй — красный. Прибор должен показать сопротивление перехода, при смене полярности — обрыв.
К третьему выводу подключается красный провод, к четвёртому — чёрный. Переход звониться не должен. При смене положения проводов тестер должен показать сопротивление.

Если все четыре пункта выполняются, то можно считать, что выпрямитель собран правильно и находится в работоспособном состоянии. При этом таким способом можно проверить любой полупроводниковый мост.

Конструктивные особенности диодных мостов для сварочного оборудования

Заводские условия производства производственной аппаратуры предусматривают функциональное изготовление диодного моста для сварочного аппарата, которые подразделяются на точечный или плоскостной вариант применения.

В таблице, приведённой свыше можно отметить, что схема сварочного диодного моста также зависит от того, какой основной материал используется в технологии производства оборудования, в частности:

Германий;
Кремний;
Арсенид Галия;
Фосфид Индия.

Диоды для сварочного полуавтомата

Предназначение функционального типа монтажа сварочных диодов трансформатора своими руками предусматривает реализацию таких принципиальных схем и характеристик работы устройства промышленного оборудования с использованием диодных компонентов:

Выпрямительный тип применения;
Импульсивное устройство;
Универсальный вариант исполнения;
Варикап;
Устройство с использованием стабилитрона;
Стабисторная технология;
Туннельный тип моста;
Обращённое возвратное исполнение;
Лавинно-пролётный диодный комплекс;
Тиристоры;
Фотодиодная система;
Точные светодиоды;
Оптроны.

Сборка конструкции осуществляется при наличии четырёх компонентов мощных сварочных диодов, которые имеют функциональный тип пропускать ток за определённый полупериод. Главная сущность любого диодного комплекса, это нормальное преобразование переменного тока входящего варианта исполнения в пульсирующую категорию.

Главная схематическая часть подключения диодов для сварочного аппарата ДЛ-132-80-10 заключается в следующем:

Два компонента расположены в общей схеме по последовательному принципу подсоединения, и имеют равную направленность друг к другу;
Два оставшихся компонента также подключены по последовательному варианту соединения, но направленность идёт друг от друга (то есть противоположный тип исполнения).

Первые два типа диодов осуществляют только положительную функцию переменного тока, а оставшиеся два типа – отрицательные компоненты, делая соответствующую обрезку.

Почему необходимо осуществлять доработку сварочного оборудования?

Как правило, диоды используют только в том случае, если необходимо осуществить какую-то доработку оборудования, при этом основными причинами переработки технологического оборудования являются:

Явные перебои в сети с напряжением. Аппараты с низкими характеристиками ,могут вообще не запуститься по причине сбоя напряжения в сети;
Диодный мост поможет улучшить качество сварного шва;
Можно упростить сложную задачу эффективного «зажжения» дуги при существующем номинальном или имеющемся минимальном типе напряжения;
Можно увеличить тепловые характеристики режима работы при долгосрочной эксплуатации сварочного оборудования;
Диодный мост улучшает параметры создания определённой степени электрической дуги.

Используя обычную схему диодного моста, вы добьётесь резкого снижения выпрямительного варианта напряжения, которое зависит, прежде всего, от повышенного режима тока нагрузки в момент запуска имеющейся дуги, тем самым будут затруднены сварочные работы.

Схема сварочного аппарата с диодным мостом

Проблему можно решить одним из способов – применяем электролитический конденсатор больших значений ёмкостных характеристик или производим полную замену принципиальной схемы устройства.

Лучшим вариантом для сборки является применение технологий по категориям диодов Д161 или В200. Даже если они имеют разные параметры проводимости монтаж можно производить без способа крепления при помощи шпилек. Модернизация образцового оборудования допускается только в том случае, если вы знаете принципиальные характеристики устройства и схемы их применения на практике.

Сборка сердечника

Итак, провода выбраны и подготовлены. Теперь нам нужно собрать тот самый сердечник. На изображении ниже показан идеальный по всем параметрам сердечник для самодельного трансформатора. Он стержневого типа.

Для сборки вам понадобятся пластинки, изготовленные из электротехнической стали. Оптимальная толщина одной пластинки — не менее 0.35 и не более 0.55 мм. А необходимый размер сердечника (a, b, c, d на рисунке выше) рассчитывается отдельно исходя из сечения провода. Но многие умельцы выбирают размеры «на глаз». Главное, чтобы все витки поместились.

Теперь приступаем к сборке сердечника. Возьмите пластины (они должны быть Г-образными) и складывайте в том порядке, который указан на изображении ниже. Когда вы получите сердечник достаточной толщины, скрепите все пластинки по углам с помощью болтов. Обработайте пластинки с помощью надфиля. Потом изолируйте сердечник.

Разновидности диодов

Сварочные диоды делятся на такие виды:

Светодиоды. Они представляют собой некий полупроводник, особенность которого заключается в создании оптического излучения во время прохождения электрического тока.
Выпрямительные. К их особенности можно отнести то, что внутреннее сопротивление не имеет постоянной величины. Оно зависит от самого напряжения, которое подается.
ИК диоды. Предназначены для оборудования, для которого характерно дистанционное управление.
Фотодиоды. Главная их функция заключается в преобразовании светового потока в электрический.
Стабилитроны. Такой вид характерен для тех случаев, когда в цепях имеется постоянный ток. Их функция – пороговая, которая заключается в том, что ограничивает напряжение с учетом достигнутого уровня. Выделяют стабисторы, которые применяются для стабилизации малых напряжений.
Емкостные диоды или варикапы. Принцип их действия подобен управляемому конденсатору. Такой полупроводниковый диод предназначен для работы с обратным напряжением, в результате изменения которого меняется и его барьерная емкость.
Диоды Шотки. Для них свойственны малое падение напряжения и высокая скорость работы, поскольку они не способны накапливать и рассасывать основные носители. По конструктивному признаку такие диоды имеют вид пластин, покрытых высокоомной эпитаксиальной пленкой. В качестве материала используется кремний. Диоды Шотки используются в переключательных схемах,
Тиристоры. Для них характерны два состояния – это закрытое и открытое. Первое означает низкую проводимость, а второе – высокую. Принцип их работы заключается в постоянном переходе из одного состояния в другое под действием сигнала.
Имисторы. Представляют собой параллельное включение, которое состоит из двух тиристоров. Применение таких диодов характерно для схем с переменным напряжением.

В зависимости от используемой технологии для производства, диоды для сварочного аппарата есть точечные и плоскостные. Исходя из информации об используемых материалах, диоды делятся на: германиевые, кремневые, из арсенида галлия и фосфида индия. Германиевые характерны для транзиторных приемников, поскольку отличаются высоким коэффициентом передачи.

В зависимости от предназначения сварочные диоды бывают: выпрямительные, импульсивные, универсальные, варикапы, стабилитроны, стабисторы, туннельные, обращенные, лавинно-пролетные, тиристоры, фотодиоды, светодиоды и оптроны. Использование различных видов диодов в одной связке позволяет повысить коэффициент производительности сварочного устройства.

Сборка из четырех элементов, которая характеризуется способностью пропускать ток за полупериод, называется диодный мост для сварочного аппарата. Суть такого устройства заключается в преобразовании входящего переменного тока в пульсирующий.

Как сделать диодный мост для сварочного аппарата

Современный аппарат для сварки состоит из множества компонентов и узлов, которые отвечают за полноценную работу оборудования.

Одним из важнейших компонентов является диодный мост сварочного оборудования. В связке с остальными узлами он играет первостепенную роль, преобразовывая энергию из постоянной в пульсирующую.

У диодных мостов есть масса достоинств, которые улучшают и ускоряют работу.

Существует множество определений, что из себя представляют диоды для сварочного аппарата.

Каждый мастер трактует по-своему, ровно как и учебники, поэтому многим начинающим сварщикам трудно понять, что из себя представляют сварочные диоды и каков принцип их действия.

Особенно, если сварщик не обладает особыми знаниями в области электротехники. В этой статье мы постараемся кратко рассказать все о диодах и диодных мостах, поведаем об особенностях их строения и подключения.

Диоды как основа выпрямительного моста сварочного аппарата

Диод — это полупроводниковый прибор, работающий на принципе p–n-перехода, и служит для преобразования входящей энергии определенного типа в другой тип.

Самое распространенное преобразование — “выпрямление” электрического тока.

Выпрямительные диоды используются непосредственно в блоках питания, зарядных устройствах для перевода переменного тока в постоянный, без них не обходятся и сварочные аппараты.

Основные виды

Выпрямительные диоды. Главной характеристикой является переменное внутреннее сопротивление, которое зависит прямо пропорционально от приложенного напряжения.
Светодиоды. Основная функция — индикатор при наличии на нем электрического тока.
ИК диоды. Применяется в устройствах дистанционного управления.
Фотодиоды. Преобразовывает световой поток в электрический ток.
Стабилитроны. Работает данный вид исключительно в цепях с постоянным током и выполняет пороговую функцию, ограничивая напряжения на определенном уровне.
Емкостные диоды (варикапы). Работает как управляемый конденсатор за счет варьирования своей внутренней емкости (сопротивления) при подаче на него различного напряжения.
Диоды Шоттки. Они характеризуются малым падением напряжения и быстродействием.
Тиристоры. Диод имеет принципиальное отличие — три вывода: анод, катод и управляющий диодный электрод. Главной особенностью является возможность находится в двух состояниях: низкой проводимости (закрытое) и высокой проводимости (открытое) и осуществлять переход под действием сигнала из одного состояние в другое.
Симисторы. Сборка из двух тиристоров, которые включены параллельно навстречу друг другу. Удобный для схем с переменным напряжением, пропускает ток в двух направлениях.

Некоторые диоды лучше всего работают в различных связках (парами), дополняя друг друга и расширяя возможности подобной компоновки.

Принцип работы, включение в схему

Диодный мост — сборная электрическая схема состоящая из четырех диодов, два из которых подключены последовательно и встречно друг к другу, а с остальными находятся в последовательном соединении. Выпрямительный мост основан на параллельной работе отрицательных и положительных диодов, а именно:

Положительные — пропускают только положительную полуволну переменного напряжения;
Отрицательные — одновременно обрезают отрицательную полуволну составляющую переменное напряжение.

На выходе диодного моста получается пульсирующее положительное напряжение постоянной величины. Пульсация незначительна, но этот диодный эффект убирают за счет фильтров или добавления конденсатора.

Распространенными включениями диодных схем являются:

Однофазная мостовая схема

Переменное напряжение подается на вход схемы и в каждый полупериод ток проходит через два диода («+»или «-«), а два других являются закрытыми. Результат: частота напряжения на выходе в двое больше частоты подаваемого пульсирующего напряжения.

Трехфазная мостовая схема

Результатом такого включения является получение напряжения на выходе с значительно меньшей пульсацией чем дает диодный мост при однофазном включении.

Сегодня сварочные аппараты представлены широким разнообразием. За умеренную цену для сварочного дела можно подобрать современный инверторный аппарат или для плазменной резки. Без сварочного аппарата сейчас не обойтись, и при небольших строительных работах, и в авто мастерской.

Принцип устройства и работы сварочного аппарата прост. Примитивная конструкция состоит из: силового трансформатора с первичной обмоткой, тепловой защита и вентилятора для охлаждения. Среднее значение рабочего тока аппарата до 160 А и рассчитаны обычные модели на работу с покрытыми электродами до d=4 мм.

Типы сварочных диодов и их особенности

Ключевой элемент сварочного диодного моста — это сами диоды. Сейчас в магазине представлено множество силовых диодов, со своими характеристиками и особенностями. Ниже вы можете видеть таблицу с классификацией диодов. Опытные сварщики умудряются покупать их на барахолках или радиорынках, экономя деньги. Вы тоже можете попробовать поискать нужные вам диоды на ближайшем рынке, но учтите, что нечестные продавцы часто продают неработающие или небезопасные комплектующие. Приобретайте их только если разбираетесь в электротехнике.

Вне зависимости от типа диоды также делятся по силе тока. Они могут быть малой мощности (с показателем до 3*102 миллиампер), средней мощности (с показателем от 3*102 миллиампер до 10 ампер) и высокой мощности (от 10 ампер и более). Мощные сварочные диоды бывают точечными и плоскостными. Плоскостные используются в выпрямителях с низкой частотой работы, а точечные используются во всех остальных случаях. Так или иначе, все они применяются при изготовлении диодного моста для сварочного аппарата. Если диоды использовать с хорошим сварочным аппаратом, то можно добиться более качественного преобразования тока.
